Audi S-Tronic (С-Троник): что это такое, как работает КПП, преимущества и недостатки

Проблемы с коробкой и их решение

Владельцам авто с данной коробкой нужно знать наиболее частые неполадки с С-троник Ауди и методы их устранения.

Дерганье при трогании

Такая проблема чаще всего возникает из-за неисправной работы сцепления, перед тем как обратиться в салон, можно самостоятельно воспользоваться несколькими советами по устранению проблемы. Во-первых, двигатель прогревается до стандартной рабочей температуры, после чего нужно убедиться, что система зажигания и питания работает исправно. Если толчки не прошли, нужно проверить варианты с незначительными поломками, которые возможны к самостоятельному устранению:

  • деформация ведомого диска — его нужно будет заменить;
  • заедание ступицы первичного вала КПП — следует очистить шлицы от грязи и устранить мелкие повреждения надфилем, если он значительно поврежден, то лучше заменить диск и/или первичный вал, а также нанести смазку ШРУС-4;
  • повреждения на поверхности маховика или нажимного диска — заменить маховик или «корзину» сцепления (кожух сцепления с нажимным диском);
  • износ крепления фрикционных прокладок или упругости пружин ведомого диска — заменить ведомый диск.

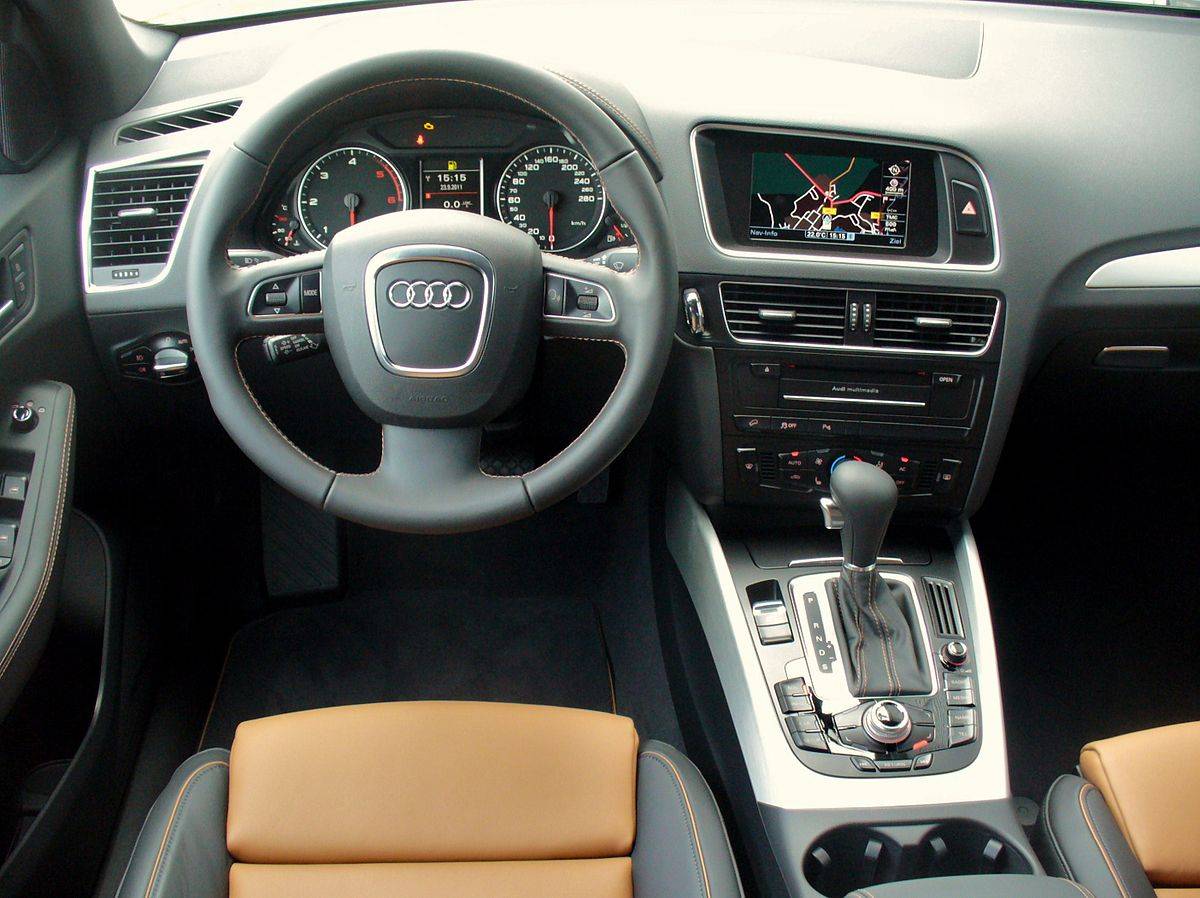

Фото Audi Q5 2.0 TDI quattro S-tronic

Странный звук при разгоне

Чаще всего это может быть связано с неисправностями сцепления, которых у коробки S-tronic два. Если есть навыки и умения, то можно самостоятельно проверить сцепления и заменить их, при необходимости, выполняется это процедура в несколько шагов:

  1. Снимаются детали, преграждающие доступ к трансмиссии, после чего ее нужно открутить и провести осмотр на деформацию. Также проверяется состояние двухмассового маховика, при сильном износе его нужно заменить.
  2. Снимается сцепление, если оно повреждено или уже сильно поношено, его следует заменить на новое. Оба сцепления лучше заменять в одно время.
  3. Трансмиссия соединяется с мотором, все устанавливается на свои места.

Перед приобретением автомобиля Aуди с S-tronic нужно реально оценивать свои возможности, чтобы в дальнейшем его эксплуатация и обслуживание не показались сложными.

Ээто видео расскажет, что такое автоматическая коробка передач S-tronic от Audi:

Про особенности и частые причины поломки АКПП Audi A5 DSG7 0B5 (DL501 S-Tronic) расскажет видеоролик ниже:

По данным портала ЗАЧЕСТНЫЙБИЗНЕСОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «М-ТРОНИК»По данным портала ЗАЧЕСТНЫЙБИЗНЕС0254014102

О компании: ООО «М-ТРОНИК» ИНН 0254014102, ОГРН 1140280046170 зарегистрировано 30.07.2014 в регионе Республика Башкортостан по адресу: 453661, респ Башкортостан, село Тубинский, район Баймакский, улица Победы, дом 6 КОРПУС А. Статус: В стадии ликвидации. Размер Уставного Капитала 10 000,00 руб.

Руководителем организации является: Ликвидатор — Юсупов Вагиз Саматович, ИНН . У организации 2 Учредителя. Основным направлением деятельности является «производство деревянных строительных конструкций и столярных изделий».

Рейтинг организации: Низкий  подробнее Должная осмотрительность (отчет) ?

Статус: ?В стадии ликвидации

Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

?По данным портала ЗАЧЕСТНЫЙБИЗНЕС

30.07.2014

Налоговый режим: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС Упрощенная система налогообложения (УСН) (на 01.01.2020)

ОГРН  ?   1140280046170    присвоен: 30.07.2014
ИНН  ?   0254014102
КПП  ?   025401001
ОКПО  ?   13223026
ОКТМО  ?   80606453101

Реквизиты для договора  ?  …Скачать

Проверить блокировку cчетов  ?

Контактная информация 9373… Посмотреть ?

Отзывы об организации  ?: 0   Написать отзыв

Юридический адрес: ? По данным портала ЗАЧЕСТНЫЙБИЗНЕС 453661, респ Башкортостан, село Тубинский, район Баймакский, улица Победы, дом 6 КОРПУС Аполучен 30.07.2014 зарегистрировано по данному адресу: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС Ликвидатор ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС ЛиквидаторПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

Юсупов Вагиз Саматович

ИНН ?

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

действует сПо данным портала ЗАЧЕСТНЫЙБИЗНЕС 17.02.2020

Учредители ? () Уставный капитал: По данным портала ЗАЧЕСТНЫЙБИЗНЕС 10 000,00 руб.

50%

Юсупов Вагиз СаматовичПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

5 000,00руб., 30.07.2014 , ИНН

50%

Кудабаев Ильдар НаилевичПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

5 000,00руб., 30.07.2014 , ИНН

Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС 16.23.1 производство деревянных строительных конструкций и столярных изделий

Дополнительные виды деятельности:

Единый Реестр Проверок (Ген. Прокуратуры РФ) ?

Реестр недобросовестных поставщиков: ? По данным портала ЗАЧЕСТНЫЙБИЗНЕС

не числится.

Данные реестра субъектов МСП: ?

Критерий организации   По данным портала ЗАЧЕСТНЫЙБИЗНЕС Микропредприятие

Налоговый орган ? По данным портала ЗАЧЕСТНЫЙБИЗНЕС Межрайонная Инспекция Федеральной Налоговой Службы № 37 По Республике Башкортостан Дата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС 30.07.2014

Регистрация во внебюджетных фондах

ФондРег. номерДата регистрации
ПФР  ?   002540102239 По данным портала ЗАЧЕСТНЫЙБИЗНЕС 31.07.2014
ФСС  ?   025400109502051 По данным портала ЗАЧЕСТНЫЙБИЗНЕС 31.07.2014

Уплаченные страховые взносы за 2018 год (По данным ФНС):

— на обязательное пенсионное страхование, зачисляемые в Пенсионный фонд Российской Федерации: 0,00 руб. ↓ -0 млн.

Коды статистики

ОКАТО  ?   80206853001
ОКОГУ  ?   4210014
ОКОПФ  ?   12300
ОКФС  ?   16

Финансовая отчетность ООО «М-ТРОНИК» ?

 ?

Финансовый анализ отчетности за 2019 год Коэффициент текущей ликвидности: >2 Коэффициент капитализации:

Рентабельность продаж (ROS): >0 Подробный анализ…

Основные показатели отчетности за 2019 год (по данным ФНС): Сумма доходов: — 0 руб. ↓ -0 млн. (0,00 руб. за 2018 г.)

Сумма расходов: — 0 руб. ↓ -0 млн. (0,00 руб. за 2018 г.) Уплаченные налоги за 2018 г.:По данным портала ЗАЧЕСТНЫЙБИЗНЕС — налог, взимаемый в связи с применением упрощенной системы налогообложения: По данным портала ЗАЧЕСТНЫЙБИЗНЕС 0,00 руб.

Сведения о суммах недоимки и задолженности по пеням и штрафам за 2018 год (по данным ФНС): — налог, взимаемый в связи с применением упрощенной системы налогообложения: 25,52 руб. (сумма пени: 25,52 руб., сумма штрафа: 0,00 руб., сумма недоимки по налогу: 0,00 руб.)

В качестве Поставщика:

,

на сумму

В качестве Заказчика:

,

на сумму

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Судебные дела ООО «М-ТРОНИК» ?

найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Исполнительные производства ООО «М-ТРОНИК» ?

найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Лента изменений ООО «М-ТРОНИК» ?

Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?

Коробка автомат на Audi: КПП S–Tronic и особенности

Начнем с того, что сегодня можно отметить активное развитие и совершенствование различных видов автоматических коробок передач. При этом каждый тип АКПП имеет как плюсы, так и минусы.

При этом главным недостатком принято считать то, что в момент переключения передач происходит разрыв потока мощности. Это сказывается на комфорте, динамике разгона, топливной экономичности и т.д.

Казалось бы, бесступенчатый вариатор решил эту проблему, однако надежность и низкая ремонтопригодность таких КПП ставит под сомнение вероятность того, что именно CVT вытеснят другие виды АКПП. По этой причине производители предлагают доработанные ступенчатые автоматические трансмиссии, причем как робот, так и автомат. Коробка S-Tronic Audi является представителем семейства роботизированных КПП.

В основу был положен принцип работы механической коробкой передач, однако имеется два вала и два сцепления. Наличие двух пакетов сцепления позволяет переключать передачи очень быстро, практически без разрыва потока мощности.

Все эти особенности позволяют значительно улучшить динамику, повышается комфорт и безопасность, появляется возможность снизить расход топлива и т.д. На автомобили Audi сегодня устанавливается роботизированная преселективная коробка передач s-tronic на 7 ступеней (скоростей). Ауди S-Tronic выдерживает крутящий момент до 550Нм. Коробка является сложной в конструктивном плане, однако неплохо сочетается с полным приводом.

КПП S-Tronic (аналог DSG-7) представляет собой коробку с «сухим» сцеплением. Агрегат имеет компактные размеры, что позволяет установить его на разные модели автомобилей (даже с учетом небольшого подкапотного пространства). Другими словами, преселективный автомат s-tronic можно встретить как на компактных Audi А1 и A3, так и на кроссоверах Audi Q3 и т.д.

Если рассматривать устройство, конструкция коробки С-Троник отличается высокой сложностью. Чтобы понять, как работает С-Троник, можно представить обычную механику МКПП с возможностью полностью автоматического переключения передач. Более того, таких коробок, объединенных в одном корпусе, сразу две. При этом одна имеет только четные, а другая нечетные передачи.

Пока одна передача включена, ЭБУ также держит следующую передачу выбранной и почти включенной. Когда приходит момент переключения, остается только подключить сцепление для вступления в работу следующей передачи. Переключение происходит за доли секунды, водитель практически не чувствует, что коробка перешла с одной ступени на другую.

Также существует и ручной режим переключения, для которого предусмотрены подрулевые переключатели (лепестки). Водитель получает возможность самостоятельно повышать и понижать передачи, задействовать всю мощность двигателя, который можно раскрутить до максимальных оборотов (по аналогии с МКПП).

Еще примечательно то, что коробка с-троник позволяет избавиться от недостаточной поворачиваемости авто благодаря тому, что пакеты фрикционов сжимаются во время поворота на право. При левом повороте выполняется блокировка гидроприводом. Результат — на правое колесо подается больше крутящего момента.

Также семиступенчатая коробка передач s-tronic имеет гибкую систему управления и самодиагностики. Если возникают неисправности и сбои, водитель получает информацию об ошибке. В этом случае необходимо посетить сервис для диагностики или выполнить ремонт S-tronic.

Как правильно эксплуатировать этот вариатор

Зимой сразу после запуска мотора нельзя подвергать трансмиссию чрезмерным нагрузкам. Коробка передач обязательно должна как следует прогреться. Для этого ей понадобится не менее 15 минут.

Обязательно нужно иметь в виду, что двигатель прогревается раньше, чем вариатор. Поэтому некоторое время после запуска двигателя зимой крайне не рекомендуется включать повышенные обороты. А непосредственно перед тем, как тронуться, нужно поочередно повключать все режимы, задерживаясь на каждом из положений до 15 секунд.

Время от времени необходимо проверять, в каком состоянии находится трансмиссионное масло, а также нужно следить за его уровнем. Если объем масла сильно уменьшился или оно совсем отсутствует, необходимо срочно принять меры по установлению причины этого неприятного явления. При полном отсутствии масла автомобиль ни в коем случае нельзя эксплуатировать, так как это может стать причиной поломки двигателя. Трансмиссионную жидкость придется полностью заменить, если она начала пахнуть гарью.

Для извлечения автомобиля из сугроба не рекомендуется его раскачивать, переводя селектор из положения D в режим R и наоборот — таким образом можно просто «убить» шестеренки, шлицевые соединения также могут существенно пострадать. А если уж ваша машина застряла в сугробе или в грязи, то вытаскивать ее можно при помощи другого автомобиля, предварительно установив коробку передач в нейтральное положение.

А вот самому буксировать транспортные средства крайне не рекомендуется. Также лучше обойтись без использования прицепов. Последнее утверждение не касается модификаций X Tronic JF016 и JF017.

Всевозможные датчики, а также контроллеры всегда должны находиться в удовлетворительном состоянии. Конструкция вариатора отличается наличием большого количества электроники. Это, конечно, очень хорошо, но здесь есть и отрицательная сторона — при поломке одного из датчиков может перестать работать вся система или же она перейдет в аварийный режим работы.

Вариатор — довольно сложный механизм, разобраться с действием которого может далеко не каждый, поэтому его ремонт лучше доверить профессионалам.

Неисправности S-Tronic

К типичным неисправностям в силу нарушения правил эксплуатации или конструктивных особенностей относятся следующие:

  1. Износ сцепления от перегрева, повышенных нагрузок, нарушения работы электронного алгоритма. Такая проблема возникает на данном аппарате чаще всего. При этом замена сцепления s-tronic является самой бюджетной операцией на данном типе КПП, в среднем такая операция обойдется владельцу порядка 60-70 тысяч рублей.
  2. Выход из строя электронного блока S-Tronic, валов в результате рассинхронизации действий. Перегорание датчиков, попадание влаги, а также механические повреждения электронного блока S-Tronic могут привести к выходу из строя всего агрегата. Такая проблема в s-tronic требует профессионального вмешательства и крупных вливаний, так как зачастую замене подлежит не только сам блок, но и множество датчиков.
  3. Течи корпуса и сальников S-Tronic. Такая проблема встречается довольно редко, чаще всего из-за использования некачественной трансмиссионки или механических повреждений самого корпуса. Однако при масляном голодании системы S-Tronic весь агрегат может выйти из строя и не подлежать восстановительному ремонту. Стоимость такой КПП в сборе новой составляет порядка 400-600 тысяч рублей.

Устройство вариатора и виды CVT

Автоматическая коробка вариатор отличается от аналогов тем, что изменяет передаточное число плавно, в ее конструкции для всех передач (кроме задней) отсутствуют элементы зацепления, то есть ступени.

Что касается типов вариаторов, можно выделить:

  • тороидальный;
  • клиноременной;

Тороидальный вариатор устанавливается только на авто с полным и задним приводом. Тороидальная вариаторная КПП имеет два диска, где один ведущий, второй ведомый. Между дисками установлены особые ролики.

Во время работы ролики осуществляют вращение по отношению к горизонтальной оси и производят смещение по отношению к вертикальной оси. Это дает возможность перераспределять усилие, касаясь различных участков дисков.

Если просто, в зависимости от степени перемещения роликов по вертикали становится возможным менять передаточное число, числа, а за счет силы трения роликов между дисками передается крутящий момент.

В случае, когда ролики контактируют с ведущим диском около обода, происходит увеличение скорости, крутящий момент меньше. Такой режим похож на высокую передачу (5-6 на МКПП). Если же ролики контактируют с ведомым диском с краю обода, скорость меньше, передается больше крутящего момента, что соответствует пониженной передаче.

При этом тороидальный вариатор CVT надежнее клиноременного, однако в случае поломки его нельзя отремонтировать. Другими словами, вместо ремонта такая КПП обычно подлежит замене.

Клиноременный вариатор более распространен, устанавливается на авто с передним приводом. В его основе лежат конические диски и ремень. Диски идут парами (в устройстве вариатора две таких пары), каждая пара имеет стационарный и подвижный диск. Фактически, они представляют собой шкивы, которые связаны с соответствующим валом.

Принцип работы заключается в том, что первичный вал отдает на ведущий шкив крутящий момент от ДВС через гидротрансформатор. В ГДТ приводное насосное колесо через масло передает момент на турбинное колесо, связанное с первичным валом.

Далее через ремень усилие с ведущего шкива передается на ведомый, который также связан со вторичным валом. Сама передача момента на вторичный вал для того, чтобы машина двигалась вперед, осуществляется при помощи планетарного редуктора с дисковым сцеплением. Чтобы двигаться назад, используется дисковый тормоз, (реверсивный механизм задней передачи).

От промежуточного вала крутящий момент передается на дифференциал, который распределяет усилие на полуоси. Крутящий момент и скорость движения ТС изменяется благодаря изменению диаметров шкивов вариатора. Пока автомобиль разгоняется с места, диаметр ведущего шкива самый маленький (аналогично шестерне 1-й передачи МКПП), диски сжаты.

Далее происходит изменение диаметра за счет движения дисков шкива. Когда диски полностью разжаты, шкив получает самый большой диаметр. Получается, на маленькой скорости движения ТС диаметр ведущего шкива минимален, а ведомого наоборот, то есть максимальный.

Если же авто движется на высокой скорости, ведущий шкив имеет самый большой диаметр, а ведомый наименьший. Регулировка скорости движения становится возможной благодаря согласованным изменениям диаметров шкивов. При этом благодаря большому количеству возможных диаметров, условное количество доступных «скоростей» по аналогии с МКПП или АКПП у вариатора очень большое.

Благодаря этим особенностям достигается хорошая динамика разгона и плавность хода, нет разрыва потока мощности, которое происходит при переключениях передач в ступенчатых КПП. Так как физических ступеней нет, отсутствуют толчки, рывки, провалы. Также вариатор позволяет экономить топливо.

Однако есть и минусы. Как правило, тяжелые условия эксплуатации и нагрузки могут быстро вывести из строя вариатор CVT. Срок его службы меньше, чем у автоматов или роботов. На практике при езде на полной мощности и высоких оборотах детали вариатора разрушаются, также данную КПП обычно не устанавливают в паре с мощными и тяговитыми ДВС.

Еще в коробке вариатор нужно чаще менять масло по сравнению с гидромеханическими АКПП, жидкость можно заливать только оригинальную, само масло для вариатора дорогостоящее. Ремонт вариатора также является трудоемким и сложным процессом, замена деталей требует значительных затрат. Часто вместо ремонта практикуется полная замена вариатора на новый или контрактный аналог.

Проведение адаптации скоростной коробки

Сообщества АЗЛК Club Блог Нет компрессии первого цилиндра. какие варианты морально настраиваюсь

Ремонт S-Tronic необходим, если появились толчки (удары) при переключении передач, автотранспорт стал хуже разгоняться. В ряде случаев, нормализовать функционирование коробки позволяет специально проведенная адаптация. Данная процедура актуальна после проведения плановых ремонтных работ и начинается с проверки сцепления, мехатроника. Также, необходима адаптация в движении.

Адаптация способствует продлению жизни этой коробки. Необходимость проведения данной процедуры возникает каждые 15000 км пробега. К данному временному промежутку могут отмечаться отклонения от нормальной работы. В частности, машина может начать дергается при переключении скоростей.

Устройство и принцип работы S-tronic Audi

Конструкция S-tronic во многом схожа с DSG, при чем основные комплектующие для обеих типов РКПП собираются на одном заводе VAG Group. В устройство S-tronic Audi входит:

  • ЭБУ РКПП – электронный блок управления в автономном режиме определяет режим работы трансмиссии, основываясь на информации о текущей нагрузки двигателя и коробки. ЭБУ S-tronic и DSG конструктивно различаются между собой – аналог Audi более функциональный и надежный.
  • Контрольные датчики – измерительные индикаторы, собирающие информацию об состоянии двигателя, трансмиссии и электроники автомобиля для последующей передачи информации в электронный блок управления.
  • Механизм сцепления – 2 комплекта сцеплений, автономно отвечающих за сцепление четного и нечетного ряда передач с ведущим валом РКПП. Подключение сцепления происходит в последовательном порядке с предварительным включением – то есть при задействовании, к примеру, четного ряда передач, сцепление нечетного ряда уже готово для изменения передаточного числа трансмиссии.
  • Механическая часть РКПП – система 2 ведомых валов, на которых параллельно друг другу размещены комплекты сцепления и шестерни четных и нечетных передач. Реализация момента двигателя осуществляется через попеременное подключение одного из ведомых валов к ведущему, который находится между ними.
  • Гидроблок – основное отличие S-tronic от DSG. Замена электроблока, отвечающего за переключение передач и выжим сцеплений, на гидроблок позволили продлить ресурс работы всей трансмиссии и допустимую нагрузку при работе. Система S-tronic с гидроблоком позволяет свободно реализовать крутящий момент даже высоко мощностных двигателей, однако довольно дорогостояща в производстве и обслуживании.

Принцип работы S-tronic Audi подобен DSG: переключение передач осуществляется согласно данным ЭБУ в автономном режиме, в зависимости от текущих нагрузок на силовой агрегат и коробку автомобиля. При этом S-tronic также задействует систему предварительного выжима сцепления параллельного ведомого вала для снижения потерь динамики двигателя и ускорения времени, необходимого для переключения передач.

Выводы

Отметим, что показатели управляемости и динамики, уровень комфорта и экономичное потребление топлива — это те сильные стороны, которые убеждают в целесообразности выбора роботизированной КПП S-Tronic. Но в то же время покупателям автомобилей Ауди с этим агрегатом, в особенности б/у машин, стоит учитывать, что сложная конструкция предъявляет высокие требования к сервисному обслуживанию и ремонту, а уровень надежности в сравнении с другими трансмиссиями концерна Volkswagen нельзя назвать оптимальным.

https://youtube.com/watch?v=ze06Hxem2PU

Концерн «Фольксваген» начал работу по созданию преселективных автоматических КПП ещё в первой половине 80-х годов прошлого столетия. В 2002 году разработанная коробка S-Tronicс парой сцеплений дебютировала в серийном производстве. За это время данный агрегат существенно доработан и усовершенствован, и даже его новым поколениям в связи с длительным периодом эксплуатации периодически необходим квалифицированный ремонт и обслуживание (к примеру, замена масляного насоса АКПП). О том, каковы особенности S-Tronic и отзывы владельцев авто с ней, мы и поговорим подробнее.
