Секрет ВАЗ 2106 – карбюратор с непростой службой + мнение эксперта

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

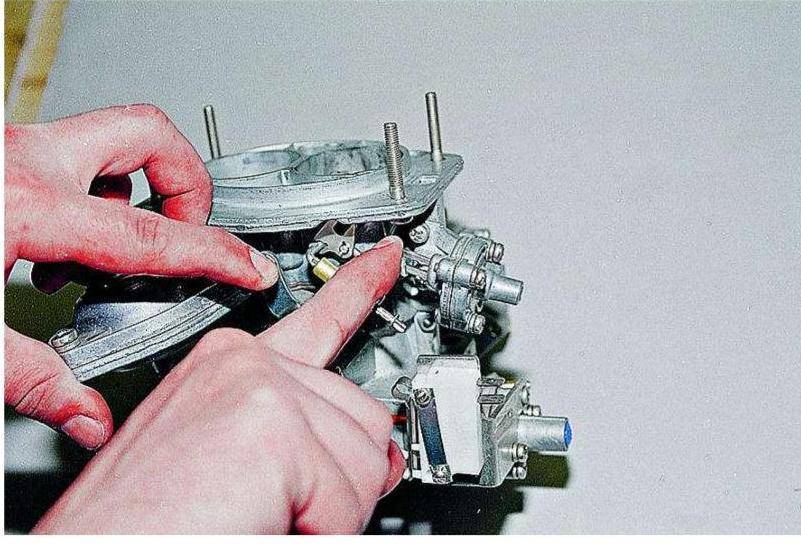

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу. Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

  • отрегулировать зазоры в механизме газораспределения;
  • выставить оптимальный момент зажигания;
  • полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

  1. 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
  2. 2. Вращая винт качества устанавливают наибольшее число оборотов.
  3. 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
  4. 4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу. Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом

При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

  • токсичность выхлопа;
  • расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

  • Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
  • Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

  • на холостом ходу;
  • при резком нажатии на педаль газа;
  • при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Признаки неисправности карбюратора ВАЗ 2106

Основными симптомами неоптимального состава смеси являются: • затруднения при запуске холодного двигателя; • неустойчивая работа двигателя на холостом ходу; • провалы при нажатии на педаль акселератора; Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам: • Расход топлива увеличивается • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет Если же мотор получает обедненную смесь, вы это поймете по следующему признаку: • Из под капота раздаются громкие хлопки. В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.


Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106. Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку. Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Частые неисправности

Кроме того, что при обрыве цепи ГРМ поршень гнет клапана, классическая схема двигателя обладает характерными неисправностями:

ДефектПричинаУстранение
Стук1) коренные подшипники стучат глухо, частота совпадает с оборотами коленвала 2) звук шатунных подшипников резче, присутствует на ХХ

3) звук поршней глухой, наблюдается на малых оборотах

4) клапана стучат менее интенсивно, вдвое реже вращения вала

1) регулировка зажигания, проверка уровня масла, замена вкладышей, протяжка болтов маховика 2) замена вкладышей, проверка давления смазки

3) замена колец, поршней, расточка цилиндров

4) замена пружин, регулировка зазоров

Низкое давление масла на прогретом моторе1) износ шестерней маслонасоса 2) увеличенные зазоры вкладышей, подшипников1) ремонт узла 2) замена вкладышей или корпусов подшипников
Повышен расход смазки1) протечки уплотнений 2) засорение вентсистемы

3) износ цилиндров/колец

1) замена расходников 2) очистка каналов

3) установка ремкомплекта

Увеличение расхода бензина1) сбит угол открытия заслонки 2) высокое сопротивление движению

3) сбит момент зажигания

4) поломка вакуумного распределителя

1) регулировка заслонки 2) подкачка шин

3) корректировка зажигания

4) замена регулятора

Снижение приемистости и мощности1) поломка насоса 2) неисправность зажигания

3) забит фильтр топливный

4) заслонка открыта не полностью

1) ремонт насоса 2) проверка зажигания

3) замена фильтра

4) регулировка заслонки

В капремонт мотора входит расточка цилиндров, замена валов, поршневой и кривошипно-шатунной группы в любых сочетаниях.

Регулировка холостых оборотов на Ваз 2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 90 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.


1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту. 2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси. 3. Винтом количества снова доводим обороты до нужного значения. 4. Операцию лучше всего провести два-три раза.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить. При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества. Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов. Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.

Признаки неполадок

Симптомами выработки обогащённой смеси являются:

  • увеличение расхода топлива;
  • повышенная температура двигателя;
  • громкие выхлопы и чёрный дым из трубы глушителя;
  • снижение мощности машины.

Сигналами о поступлении обеднённой смеси служат:

  • потеря мощностных характеристик;
  • хлопающие звуки под капотом;
  • резкий нагрев двигателя.

Видеотуториал настройки карбюратора ВАЗ 2106

Все узлы механизма автомобиля требуют тщательного ухода, регулярного техобслуживания и периодического профилактического ремонта. Профилактика и обслуживание заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей.

После разборки карбюратора производится внешний осмотр деталей и отбраковка неисправных компонентов. Приступать к настройке возможно только в случае исправности всех элементов. После того, как все дефектные составляющие заменены и карбюраторный узел вновь собран и установлен, можно приступать к наладке.

Регулировка поплавка карбюратора ВАЗ-2106

Основой наладки агрегата считается регулировка поплавка. Превышение стандартного уровня заполнения внутренней камеры приводит к перенасыщению топлива кислородом и повышению расхода бензина без улучшения динамических характеристик машины.

В части настройки положения поплавка регулировка карбюратора 2106 проводится в несколько этапов:

  1. Демонтаж и установка верхней крышки корпуса в вертикальное положение.
  2. Корректировка положения иглы, результатом которой должно стать соприкосновение шарика иглы с поверхностью поплавка.
  3. Контроль зазора между поплавком и крышкой, отрегулированный зазор должен имеет значение 6 мм с допуском +0,25 мм. Инструментом для устранения избыточного или недостаточного зазора является поплавковый язычок, путём поджатия которого осуществляется корректировка.
  4. Контроль величины хода поплавка, которая в отрегулированном состоянии составляет 8 мм с допуском +0,25 мм.

Корректировка зазоров клапанного механизма

Контроль зазоров выполняется на холодном двигателе при помощи мерного щупа размером 0,15 мм. По результатам проверки определяется необходимость доработки зазоров.

Выставка угла опережения зажигания

Установка угла опережения зажигания осуществляется путём совмещения контрольных рисок на крышке газорапределителя и маховике.

Отладка режима работы на холостых оборотах

Этот этап работы требует предварительной подготовки механизмов. Требуется прогреть силовой агрегат автомобиля до 900оС, добиться запуска и стабилизировать работу двигателя путём вращения качественного и количественного топливных винтов, если этого не произошло автоматически.

Регулировка карбюратора ВАЗ на холостых оборотах:

  1. Посредством вращения винта, который регулирует количественные характеристики топлива, задать частоту вращения коленвала в интервале 800-900 оборотов в минуту;
  2. Вращением винта, который отвечает за качество топлива, достичь устойчивого и плавного режима работы силового агрегата при максимально возможном количестве оборотов;
  3. Уменьшать обороты закручиванием количественного винта до показателей оборотов в интервале 950-1030 об/мин;
  4. Вновь увеличить частоту вращения до максимума, выкручивая винт качества;
  5. Последовательно повторять п.2-4 до тех пор, пока число 950-1030 об/мин не совпадёт с максимумом количества оборотов, достигнутого вращением винта качества;
  6. Достигнув совпадения показателей, возвратить винт качества в положение, соответствующее количеству оборотов 800-900 об/мин.

Не тянет инжекторный двигатель

Почему машина не тянет, если системы впрыска оснащены обратной связью и могут выполнять саморегулирование в «замкнутой петле»? Увы, возможности саморегулирования не так широки, как хотелось бы.

Первый враг систем впрыска – это недостаточное давление топлива. Когда расход горючего минимален, то запаса коррекции хватает для работы на холостом ходу. Но стоит только дать на двигатель нагрузку, как коррекция подскочит к предельному порогу, но форсунки все равно будут «недоливать».

Давление в топливной рампе задается тремя узлами: собственно бензонасосом, регулятором давления и набором фильтров (грубой и тонкой очистки). Производительность исправного бензонасоса в разы превышает потребности мотора на максимальном расходе – это сделано, чтобы износ насоса как можно меньше отражался на работе мотора. Поэтому и используется регулятор давления топлива, сбрасывающий «лишнее» топливо либо сразу на выходе насоса, либо с топливной рампы после фильтра тонкой очистки.

В первом случае топливная рампа называется бессливной (16-клапанные моторы ВАЗ, современные иномарки), во втором – сливной. Разница между этими системами в месте установки регулятора и в его работе. На сливных рампах регуляторы давления управляются разрежением во впускном коллекторе, давление в рампе меняется в зависимости от нагрузки (при нормальных для ВАЗ 3 бар на холостом ходу оно составляет 2,3-2,4 бар, учитывайте это при диагностике!). На бессливных давление поддерживается постоянным относительно атмосферы и составляет в зависимости от модели автомобиля 3,5-4 бар. Исключение – системы непосредственного впрыска, где рабочее давление колеблется от 20 до 70 бар.

Ещё кое-что полезное для Вас:

Сопротивление топливных фильтров не влияет при измерении давления топлива «в затык» ( насос принудительно включается на заглушенном моторе, когда потока топлива в рампе нет) и минимально на холостом ходу. Но зато под нагрузкой чрезмерное увеличение сопротивления фильтров снижает топливоподачу в рампу, что приведет к потере скорости. Поэтому давление измеряйте на холостом ходу и под нагрузкой (например, вывесив ведущую ось и притормаживая колеса на включенной передаче). В тех случаях, когда холостой ход нормален, а проблемы идут именно на ходу, мерить давление только на холостом ходу (ХХ) бессмысленно.

Этапы исключения при проверке:

  1. Извлечь фильтр грубой очистки («сеточка» на входе). У ряда машин это известная проблема – например, на втором поколении «Фокусов».
  2. Заменить фильтр тонкой очистки.
  3. Измерить давление под нагрузкой.
  4. На моторах со сливной рампой пережать или заглушить другим образом обратку, чтобы исключить влияние регулятора давления топлива. На моторах с бессливной рампой РДТ установлен в модуле бензонасоса, здесь проще временно установить под него шайбу-заглушку из полиэтилена или другого материала, который не разрушается бензином.
  5. Вторично измерить давление: если оно выросло, то необходима замена РДТ, в противном случае – замена насоса.

Вторая причина «недолива» — засорение форсунок. Даже при нормальной работе фильтров образование отложений на распылителях со временем неизбежно

Оценить в «домашних» условиях можно только форму факела распыла, сняв рампу и прокрутив мотор стартером (Внимание! Эта процедура пожароопасна!). Чистая форсунка должна равномерно «пылить», а не давать отдельные струйки или лить в сторону

Оценить производительность форсунок и сравнить ее с номинальной можно только на стенде.

Потеря динамики — следствие и излишнего обогащения смеси. Здесь винить регулятор давления топлива нельзя (производительность насоса даже при работе без РДТ не так высока, чтобы запас коррекции ЭБУ впрыска не перекрыл обогащение). Гораздо вероятнее негерметичность форсунок (опять-таки, проверяется на стенде) или отказ датчиков, на которые завязан расчет времени впрыска.

Здесь бесспорный лидер — датчик массового расхода воздуха – прибор точный, но чувствительный. По мере загрязнения и старения ДМРВ завышает показания, автомобиль начинает ощутимо больше расходовать горючее. В итоге переобогащение смеси уже не может корректироваться по лямбда-зонду. Но такую неисправность видно сразу: автомобиль начнет коптить, свечи обрастут черным нагаром. На моторах с датчиком абсолютного давления более вероятен отказ датчика температуры воздуха (здесь он – отдельный узел, в то время как в ДМРВ встроенный).

На автомобилях с электронным дросселем стоит проверить работу сервопривода, сняв с дросселя патрубок и дав прогазовку. Дроссель должен открываться равномерно, без пауз и подклинивания, указывающих на проблемы с редуктором привода или критическое загрязнение заслонки (ось, обрастая нагаром, подклинивает в корпусе).

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

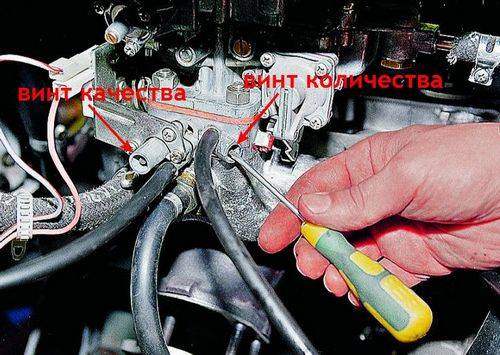

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО2. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата. Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт

Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной

Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

  1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

  1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
  2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.
  1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

  1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
  2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.
