Как выбрать опорный подшипник на автомобиль ВАЗ 2114
Современная автопромышленность предлагает огромный выбор этого вида запчастей. Практически каждый автомагазин предоставит любые опорные подшипники на ВАЗ 2114, различного качества и ценовой категории.
Для этой модели авто чаще всего применяются подшипники следующих типов:
- опорный подшипник с неразборными кольцами. Его преимуществом является наличие установочных отверстий, не требующих прижимных фланцев;
- Конструкция с демонтируемым внутренним кольцом. Его используют для повышенной точности вращения наружного кольца;
- Полностью разборная система используется для повышенной точности вращения внутреннего кольца.
Исходя из конструкции, и наличия финансовых средств, подбирается опорный подшипник , который будет наиболее приемлем в вашем конкретном случае. Не экономьте, так как продукция низкого качества вряд ли прослужит более 10 тысяч километров и процедуру приодеться проводить заново. подшипников варьируется от 10 до 80 долларов, в зависимости от производителя и конструкции. Сэкономив на покупке, вы рискуете вывести из строя , и тогда ремонт будет стоить в несколько раз дороже.
РАСПРОСТРАНЕННЫЕ НЕИСПРАВНОСТИ
Причины, по которым производится замена стоек ваз 2114, могут быть самыми разнообразными. Необязательно, что старая деталь вышла из строя. Возможно, что имеет место просто изменения стиля вождения либо установка более совершенной конструкции. Однако и поломки стоек встречаются весьма часто. Основными признаками неисправностей могут быть:
- посторонние звуки и треск в районе тормозных колодок;
- повреждение или разрыв буфера сжатия;
- подтекание масла на корпусе;
- клин штока в амортизаторе.
Если в вашем авто проявляется хотя бы одна из указанных проблем, стоит тут же задуматься о замене. Учитывая стоимость услуг СТО, ее лучше производить своими руками. При наличии необходимого инструмента – это не составит большой проблемы.
Проверка электрической цепи
В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует проверки. Алгоритм действий следующий:
- При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
- При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
- Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.
При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса. Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу. Далее проверяем таким образом:
- Отсоединяют фишку от блока;
- Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
- Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.
Если напряжение сильно занижено, то причин при исправном проводе массы две:
- Подгорание контактной группы реле;
- Обрыв провода питания.
Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю. Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза. В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.
Опорный подшипник передней стойки ваз 2114
Опорный подшипник – часть передней подвески, являющийся опорой стойки переднего амортизатора. Основное предназначение — обеспечение подвижного соединения амортизатора и кузова автомобиля. Из-за особенностей Российских дорог, подшипник постоянно подвергается нагрузкам, и выходит из строя раньше положенного срока. Но чаще всего причиной поломки опорного подшипника является попадание в него грязи. Ресурс опорного подшипника для автомобилей марки ВАЗ 2114 составляет 40000 км.
ВАЗ 2114
При появлении посторонних звуков, хруста, скрипа, стука в стойке, незамедлительно проверьте на исправность подшипник. Так как, поломка подшипника, может в дальнейшем привести к плачевным результатам. Проверку желательно производить через каждые 15-20 тыс.км в профилактических целях. Для этого необязательно автомобиль загонять на СТО. Это можно сделать самостоятельно. Для этого Вам понадобиться помощник, который будет раскачивать автомобиль. Последовательность действий:
Откройте капот и снимите крышку, который расположен на подшипнике.
Попросите помощника раскачать автомобиль, а Вы в это время приложите руку к опоре
Важно, чтобы во время раскачивания стойка не «играла».. Если в процессе раскачивания появляются стук, скрип или хруст, значит подшипник вышел из строя и необходима замена
Не откладывайте ремонт на потом, так как при очередном наезде на яму подшипник может сломаться, вследствие чего стойка автомобиля может пробить капот или еще хуже. Рекомендуется менять подшипники парами, то есть с обеих сторон, даже если сломался только один. Но это уже на усмотрение владельца автомобиля
Если в процессе раскачивания появляются стук, скрип или хруст, значит подшипник вышел из строя и необходима замена. Не откладывайте ремонт на потом, так как при очередном наезде на яму подшипник может сломаться, вследствие чего стойка автомобиля может пробить капот или еще хуже. Рекомендуется менять подшипники парами, то есть с обеих сторон, даже если сломался только один. Но это уже на усмотрение владельца автомобиля.
Устройство опорного подшипника
Для того чтобы произвести замену опорного подшипника на ВАЗ 2114 не обязательно ехать в СТО. Можно своими силами произвести замену (см. видео). Пошаговая инструкция по замене опорного подшипника ВАЗ 2114:
- Снимите колпак, одетый на ступицу и расконтрите гайку. Предварительно помощник должен нажать тормоза чтобы предотвратить вращение колеса, ну или поставьте на скорость.
Снимаем колпак ступицы
- С помощью домкрата приподнимите переднюю часть автомобиля на которой будете производиться замена и снимите колесо.
- Откройте капот. Снимите крышку и сорвите гайку стойки. Открутите ее, но не до конца.
Срываем гайку стойки
- Открутите гайку рулевого наконечника. Перед откручиванием его необходимо расшплинтовать. Выньте палец наконечника со стойки. Для этого можете использовать монтажку и молоток.
Снимаем наконечник рулевой опоры
- Открутите болты крепления шаровой опоры и отсоедините ее.
Откручиваем 2 болта крепления шаровой опоры
- Далее нужно снять тормозной суппорт. Отсоедините тормозной шланг от стойки, вынув его из хомута. Открутите болты, предварительно расконтив лепестки шайбы.
Снимаем тормозной шланг
- Подвесьте суппорт на проволоке, ни в коем случае на шланге. Он может порваться.
- Открутите три гайки, которыми крепиться к кузову опора.
Откручиваем крепление опоры
- Затем открутите полностью гайку ШРУСа и достаньте стойку, аккуратно вытягивая ШРУС
Снимаем стойку
- Стяните пружины с двух сторон с помощью специальных зажимов. Отнеситесь к этому шагу с ответственностью. Так как были случаи, что пружина срывалась.
- Открутите опорный подшипник и замените его на новый.
- Сборку производите в обратной последовательности. При наличии прямых рук, необходимых инструментов, замена опорного подшипника производится за пару часов.
podshipnikcentr.ru
Замена задних стоек Ваз 2114 своими руками
Все работы по замене задних стоек автомобиля Ваз 2114 могут быть выполнены в условиях гаража. Чтобы не пришлось переделывать работу, рекомендуется выполнять работу пошагово, постоянно контролируя результат каждого действия.
Как снять стойку
Снимать заднюю стойку необходимо с соблюдением правил безопасности. Прежде всего, под передние колёса следует подложить противооткатные упоры, а после подъёма авто на домкрате – под кузовом разместить какие либо твёрдые предметы (цементные блоки, брёвна и т. д.).
Снять стойку рекомендуется в такой последовательности:
- Ослабить гайки крепления колёс.
- Поднять заднюю часть автомобиля домкратом.
- Снять колёса.
- Открыть багажник.
- Снять резиновую заглушку амортизатора.
- Открутить гайку штока.
- Удалить опорную шайбу.
- Открутить болт крепления стойки к балке автомобиля.
- Снять амортизаторную стойку.
Внимание! На последней стадии работы стойку следует обязательно придерживать рукой, иначе деталь может упасть
Процесс сборки
Процесс сборки этого элемента подвески осуществляется в такой последовательности:
- Амортизатор устанавливается на штатное место.
- Прикручивается болт крепления стойки.
- Устанавливается опорная шайба.
- Закручивается гайка штока.
- Устанавливаются колёса.
Внимание! Перед установкой новые амортизаторы рекомендуется прокачать
Соответствие маркировки пружин модели
При установке пружин на подвеску ВАЗ желательно следить за их соответствием.
- 2101 устанавливайте на заднеприводные седаны.
- 21012 жёстче, сделаны из прутка большего диаметра. Ставится на ВАЗ с левым рулевым управлением, со спецкомплектацией, когда нужна передняя подвеска повышенной энергоёмкости.
- 2102 ставятся на универсалы ВАЗ-2102, 21014. У них на 21 мм увеличена длина по сравнению с 2101, потому на седаны их ставят лишь тогда, когда приходится часто ездить по просёлочным дорогам, чтобы не задевать кочки — при установке 2102 увеличивается дорожный просвет под кузовом. Для увеличения грузоподъёмности их применять нельзя, так как с ними неизбежно преждевременное разрушение кузова.
- 2108 ставят на все переднеприводные модели, кроме модификаций с 16-клапанным двигателем и «Оки». Кстати, на рынках часто обманывают владельцев седанов ВАЗ-21099, предлагая приобрести дефицитные «99 пружины». На самом деле там стоят обычные «восьмые», а «99-ых», вообще, не существует.
- 2110 европейские ставятся на задние подвески ВАЗ 21102-21104, 2112, 2114, на переднюю и заднюю подвеску 21122 и 21124. Европейское исполнение создаётся для авто, предназначенных на экспорт. Просвет дорожный здесь делается меньше на 20 мм, уменьшается податливость пружин, чтобы повысить их устойчивость на большой скорости при выполнении поворотов. Проходимость машин на бездорожье, грунтовых дорогах при этом значительно ухудшается.
- 2111 ставятся на задние подвески ВАЗ 2111 и 2113.
- 2112 ставятся на передние подвески ВАЗ 21103, 2112, 21113.
- 2121 применяют на полноприводных моделях, кроме «Оки».
Стойки SS20
Отдельного внимания заслуживают подвески, которые тоже не отстают в объемах продаж от импортных изготовителей – водители продолжают поддерживать отечественного производителя, делающего амортизаторы в Самаре.
Какие стойки лучше из всех тех, что предлагаются для приобретения? Каждая хороша по-своему и имеет ряд отличительных особенностей. Самарский завод – достаточно серьезное предприятие, которое выпускает не только стойки, но и другие запчасти и детали для автомобилей.
Стойки, изготовленные в Самаре, бывают 4 видов:
- Шоссе – как вы уже догадались, о мягкости езды здесь речи не идет. Амортизаторы устанавливаются на авто, которые ездят на трассах, за счет изделий водителям обеспечивается плавное вхождение и повороты.
- Стандартные – работают, вне зависимости, в каких погодных условиях пребывает машина, выдерживает самые резкие колебания температур. Задняя подвеска подбирается в паре к передней.
- Комфорт Оптима – по сравнению со Стандартом, жесткость у этих приспособлений выше на 30%. Можно использовать при любом стиле вождении в любых погодных условиях.
- Спорт – подходят для экстремалов, готовых ездить на агрессивных скоростях, предпочитающих крутые виражи.
Какие стойки лучше поставить на Ваз 2114
Владельцы отечественных автомобилей, как правило, хорошо разбираются в устройстве машины и способны выполнить ремонт любой сложности своими руками. Из-за большого количества разновидностей запчастей этого типа бывает сложно разобраться в том, какие стойки лучше поставить.
Выбор типа амортизатора
Стойки, устанавливаемые на Ваз 2114 могут существенно отличаться по техническим характеристикам, которые, прежде всего, зависят от вещества, наполняющего внутреннюю камеру изделия. По этому принципу амортизаторы делятся на газовые, масляные, газомасляные.
Масляные
Масляные амортизаторы очень мягкие, поэтому идеально подходят для обычной езды. Кроме этого, такие изделия стоят недорого и имеют значительный эксплуатационный срок. Из недостатков изделий можно отметить только снижение вязкости масла при низких температурах, которое негативно влияет на эффективность гашения колебаний.
Газомасляные
Устанавливать газомасляные амортизаторы стоит в том случае, когда владелец машины желает сэкономить, но при этом значительно улучшить комфортность управления автомобилем. Эта разновидность задних стоек Ваз 2114 лишь незначительно дороже масляных моделей, но после установки газомасляных изделий машина станет более управляемой на поворотах и при большой скорости движения.
Газовые
Газовые амортизаторы являются самыми дорогими, но без них не обойтись, если автомобиль планируется использовать в гонках либо при низких температурах воздуха. Кроме того, установка стоек этого типа позволит существенно увеличить управляемость автомобилем на мокрой трассе.

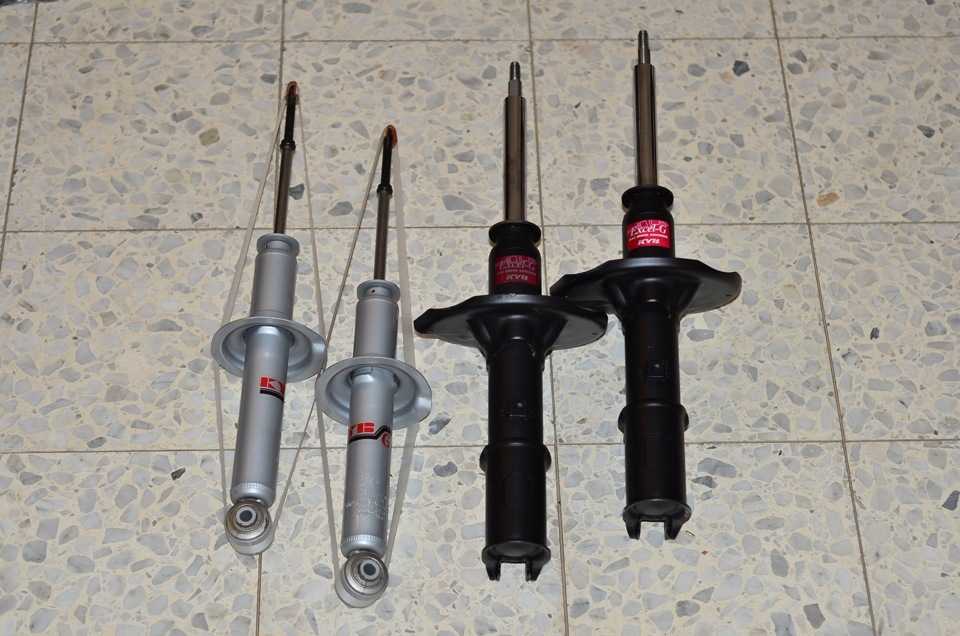

Выбор производителя
К выбору производителя задних стоек следует отнестись очень серьёзно. Часто, эксплуатационный ресурс у практически одинаковых изделий разных фирм может отличаться в десятки раз, поэтому даже относительно небольшая стоимость изделия не сможет компенсировать дальнейших затрат по замене амортизаторов.
Каяба
Если возникла необходимость поменять задние стойки автомобиля Ваз 2114, то вряд ли можно найти лучше изделия, чем амортизаторы фирмы Каяба. Несмотря на более высокую стоимость, запчасти от известного на весь мир японского бренда пользуются большим спросом у российских автомобилистов. Такие изделия полностью соответствуют техническим требованиям этой модели автомобиля, а также могут эксплуатироваться практически без ограничений в зимнее время.
СС-20
Амортизаторы СС 20 отечественного производства, но по качеству сборки такие изделия не уступают лучшим зарубежным образцам. Менять изделия следует с учётом интенсивности эксплуатации. Для этих целей в модельной линейке представлены следующие категории: «Стандарт», «Комфорт Оптима», «Шоссе», «Спорт».
Plaza
Задние амортизаторы для Ваз 2114 компании Plaza отлично подходят для спортивного стиля вождения. Ставить такие изделия рекомендуется и при частой эксплуатации машины на дорогах с разбитым покрытием. По основным техническим характеристикам задние стойки «Плаза» более чем в 2 раза превышают требования завода-изготовителя машины поэтому, даже при очень жёстких условиях использования, прослужат дольше оригинальных амортизаторов.
Другие хорошие варианты
Кроме перечисленных фирм и моделей заменять задние амортизаторы можно на изделия других производителей. Хорошие отзывы можно найти в адрес белорусского концерна Fenox, который занимается выпуском запчастей для российских автомобилей. Неплохо себя зарекомендовала и продукция британской компании Delphi Corporation. Изделия этой фирмы идеально подходят для установки на машины, эксплуатирующиеся преимущественно в спортивном стиле.
Основные неисправности
Износ подшипника ВАЗ-2114 — основной повод для его замены. Стук в подвеске, который слышен при езде по ухабистой дороге, в поворотах, должен насторожить водителя. Проверить подшипник просто: нужно взяться рукой за него и раскачать машину, стук, который может появиться, свидетельствует о необходимости ремонта.
Грязь, которой полно на дорогах, является одной из причин дефектов в механизме. Опорник практически не защищен от нее.
Стоит проверять состояние опор хотя бы через 20000 км пробега.
Если и стук не проподает, то подумайте вот о чем: совершенно изношенный подшипник способен сломаться совсем, а это приведет к тому, что стойка пробьет капот. Затраты на ремонт будут совсем другими.
Схема опорного подшипника
Выход из строя опорного подшипника влечет за собой весомые последствия: ухудшение управляемости, посторонний треск, стуки в подвеске. Поломка опорного подшипника – раздробление шариков, или подшипник просто рассыпался или заклинил.
Чтобы убедиться в неисправности опорного подшипника – нужно его проверить: Как проверить опорный подшипник (опорник)?
Далее, убедившись в его неисправности, нужно его заменить: Замена опорного подшипника (опорника)
Но прежде чем приступить к замене, нужно выбрать новый подшипник.
Сегодня на рынке подшипники представлены от многих производителей и разного качества.
Как правило, заводские опорники стоек отходят максимум 40т.км (и то в лучшем случае), а чаще только 20 т.км, далее уже нужно менять.
Давайте рассмотрим основной рынок опорников:
- «Русич». Качество слабенькое, наверное похуже заводских даже.
- «Асоми». По сути обычный заводской опорник, к тому же сам подшипник пластиковый.
- Опорный «SS-20». Пожалуй наверное единственный серьезный агрегат на сегодняшнем рынке. Если вы попросите посоветовать Вам опорники, то однозначно SS-20. Достаточно самим почитать отзывы в сети и убедиться.
На вид эти опорники смотрятся монолитными и надежными, в их комплект входит шумоизолятор, поэтому работа подвески будет намного тише чем в стоковом варианте.Единственный недостаток – высокая цена по сравнению с конкурентами (практически в два раза больше), но качество того требует. Но есть небольшой слушок, мол из-за своей прочности и жесткости, страдают слабые элементы подвески — так это или нет — остается догадываться. В любом случае в подвеске всегда будет страдать слабые элементы.
Замена передних стоек ВАЗ 2108, 2109, 21099
Передние стойки автомобилей ВАЗ 2108, 2109, 21099 и их модификаций придется снять и заменить их или детали в случае появления следующих неисправностей: течь амортизационной жидкости, «пробой» и стук при движении, поломка и осадка пружин, замена пыльников и верхних опор с опорными подшипниками, механическое повреждение деталей, тюнинг передней подвески. Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.
Необходимые инструменты приспособления и детали
— Торцевой ключ или головка на «13»
— Накидные ключи на «17» и «19»
— Приспособление для отворачивания гайки штока амортизатора передней стойки
Приспособление для отворачивания гайки штока амортизатора передней стойки
— Выколотка из мягкого металла
— Паяльная лампа или газовая горелка
Подготовительные работы
— Поддомкрачиваем и снимаем одно из передних колес автомобиля
— Очищаем от грязи элементы передней подвески автомобиля
— Выводим тормозной шланг из зацепления из кронштейна на стойке
Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099
Отсоединяем наконечник рулевой тяги от рычага корпуса стойки
Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».
Отсоединяем наконечник рулевой тяги при помощи монтажки и молотка, создав натяг в соединении и стукнув по торцу бобышки
Ослабляем затяжку гайки штока амортизатора стойки
В случае если планируется разборка стойки.
Ослабляем затяжку гайки штока амортизатора при помощи специального приспособления
Отворачиваем три гайки крепления верхней опоры стойки к кузову
Торцовым ключом или головкой на «13».
Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты
Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.
Отворачиваем болты крепления стойки к поворотному кулаку передней подвески
На этапе извлечения болтов могут быть проблемы, так как они часто закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».
Снимаем переднюю стойку в сборе с автомобиля
Вытягиваем ее из арки колеса вправо или влево от ступицы. Следует учитывать, что передняя стойка достаточно тяжелая.
При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали
Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.
После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.
Примечания и дополнения
— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.
— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Замена передней стойки ВАЗ 2114
Для замены как задних, так и передних стоек нам потребуется заранее приготовить:
- Зубило, плоскогубцы.
- Домкрат.
- Ключ для колес, а также на 19.
- Тиски, шплинты, съемник.
Инструментов немного, но они все нужны в ходе работы. Если вы плохо разбираетесь в нюансах замены запчастей и не знаете, например, для чего какой ключ – лучше обратиться в салон. Услуга замены стоек стоит не так уж и дорого, но вы будете полностью уверенны в качестве.
Переходим к непосредственному процессу:
- Снимаем переднее колесо и избавляется от шплинтов, расположенных на стойке стабилизатора и креплении рулевой тяги.
- Используя ключ на 19, снимаем гайку крепления тяги. Отсоединяем палец и стойку, выводим тормозной шланг из держателя.
- Вывешиваем стойку, поддомкратив рычаг. Теперь нам нужно добраться до штока. Для этого произведем демонтаж заглушки, расположенной на брызговике кузова.
- Откручиваем шток, используя ключ. Взяв головку на 19 и ключ, избавляемся от креплений, соединяющих поворотный кулак и амортизационную стойку.
- Избавляемся от трех гаек, которые крепят кузов к опоре. Вынимаем непосредственно стойку. Прокачав новую запчасть, стягиваем пружины.
- Разбираем стойку, сняв верхнюю опору. В обратном порядке собираем механизм. Вторая стойка устанавливается по аналогии.
Как можно заметить, сам процесс не такой уж и сложный, занимает минимум времени.
