Меняем пыльник ШРУСа на ВАЗ-2112 своими руками

Инструктаж по замене

Итак, подготовительные работы выполнены, видео просмотрено, инструменты подготовлены. Первым делом откручиваем рулевые тяги, чтобы обеспечить снятие поврежденной детали. Если отсоединение рулевых тяг впоследствии может привести к нарушению развала-схождения, то для того, чтобы избежать в дальнейшем поездки на СТО, рекомендую поставить метки, которые помогут вернуть всё на свои места. Ещё одним решением может быть измерение необходимых расстояний с помощью штангенциркуля. Однако, это понадобится не для всех моделей авто.

Ослабляем и снимаем хомут со стороны рулевой тяги. Затем снимаем хомут с противоположной стороны. Теперь удаление поврежденного пыльника не должно составить труда. Для облегчения этой задачи поворачиваем его из стороны в сторону и тянем на себя.

Не забывайте производить регулярный осмотр своего автомобиля для выявления этой и других проблем.

Удалив старый пыльник, проводим тщательный осмотр рейки. Нелишним будет нанесение вязкой смазки типа солидола, которая защитит от возможной коррозии.

Сборку проводим в обратном порядке.

Конечно, каждая модель автомобиля имеет свои особенности при проведении данной операции. На одних авто придётся снимать рулевую рейку, на других не придётся. Также и для доступа к месту работы будет необходимо производить различные манипуляции. Надеюсь, что информация, изложенная в этой статье, поможет в решении вашей проблемы.

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

  • Головки и накидные ключи
  • Головка на 30 (отсутствует в некоторых наборах)
  • WD-40 или подобное средство
  • Молоток
  • Вороток – чем длиннее, тем лучше
  • Пассатижи
  • Домкрат
  • Отвертка
  • Тиски
  • Бензин и щетка для очистки поверхностей
  • Щетка по металлу
  • Наставка (бронзовая, медная)
  • Щетка по металлу
  • Не обойтись без напарника
  • И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

  • Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
  • Когда меняется , из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
  • Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.
  • В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
  • Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
  • После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
  • Откручиваем колесные болты и снимаем колесо с автомобиля.
  • Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
  • Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
  • После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
  • Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

  • Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
  • При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
  • Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
  • После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
  • Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.
  • В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
  • Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
  • После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

  • Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.
  • Вставляем шлицы в ступицу.
  • Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
  • Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
  • Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
  • Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
  • Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
  • Не забудьте залить масло в КПП.
  • После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя. Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Замена ШРУСа на автомобилях ВАЗ.

Начальный этап работ.

Перед тем, как заменить ШРУС своими руками, автомобиль нужно зафиксировать стояночным тормозом, а под его задние колеса положить бруски – для лучшей фиксации. Затем следует распустить гайку ступицы, сняв перед этим защитный колпак с помощью обычной отвертки. Сделать это вам поможет только крепкий инструмент, который будет идти в связке с трубой. Хотя для этих целей также можно соорудить (или одолжить) самодельный ключ, предназначенный для откручивания привода, который заслуженно считается самым надежным и безотказным инструментом. Состоит он, к слову, из зубила с приваренной отверткой на 30 и полутораметровой металлической трубы.

Когда гайка ступицы откручена, можно распустить колесные болты.

Следующий этап.

Поднимаете переднее колесо либо оба передних колеса и для фиксирования передней части автомобиля устанавливаете опоры под кузов. Затем откручиваете колесные болты и вынимаете упорную шайбу гайки ступицы. После откручиваете от поворотного кулака 2 болта, соединяющих его с нижней шаровой опорой, а руль проворачиваете в крайнее правое/крайнее левое положение (это зависит от той стороны, на которой вы осуществляете замену).

Оттягиваете поворотный кулак со стойкой и со ступицы вытягиваете шлицевой конец наружного ШРУСа. Далее монтировкой из коробки передач выталкиваете внутренний ШРУС.

Вал привода фиксируете в тисках, затем с внутреннего, а также наружного ШРУСа снимаются хомуты, пыльники выворачиваются наизнанку или же срезаются ножом. Сами ШРУСы с вала сбиваются молотком и выколоткой.

Завершающий этап.

Если того требует ситуация, новый пыльник надевается на вал, а на шлицы набивается уже заранее наполненный смазкой ШРУС. Далее на валу привода клещами зажимается хомут пыльника. Ну, а для того, чтобы выровнять давление воздуха в последнем, перед этим действием с помощью отвертки наружная кромка чехла отворачивается. Только после этого хомут зажимается.

В процессе сборки внутреннего ШРУСа также важно помнить о заглушке из пластмассы, которая крепится на конце вала, поэтому перед тем, как установить собранные приводы на свои места, на внутреннем ШРУСе следует поставить новое стопорное кольцо

Когда же привод будет установлен в коробку переключения передач, его необходимо будет посадить до окончательной фиксации ШРУСа в полуосевой шестерне. Для этого нужно будет произвести молотком вдоль оси вала удары в пол силы, используя при этом смягчающую подставку, к примеру, брусок из дерева.

Вся дальнейшая сборка должна производиться в строгом соответствии осуществленным действиям, только в обратном порядке. При этом старая гайка ступицы должна быть обязательно заменена на новую.

После окончательной затяжки гайки ступицы ее край необходимо закроить.

Примерно вот таким образом происходит замена ШРУСа в автомобиле, если осуществлять данную процедуру самостоятельно. Но если вы сомневаетесь в своих силах, то данную работу лучше вообще не затевать, а сразу обратиться за помощью к профессионалам.

Видео по замене ШРУСа

Рекомендую прочитать:

Почему скрипят тормозные колодки?

Замена рулевой рейки ВАЗ 2110.

Замена радиатора печки ВАЗ 2114.

Регулировка сцепления ВАЗ 2110.

Как диагностировать неисправность

Понятно, что с диагностикой очевидных неисправностей не возникает проблем. Но что делать, если видимых неисправностей нет, машина работает нормально, хотя на самом деле мелкое, незначительное повреждение, способное привести к дорогостоящему ремонту, уже появилось? Существует два основных действенных метода определения неисправности:

  • Прислушаться к работе автомобиля во время движения. Если вам кажется, что вы услышали необычные звуки, проделайте следующее: остановитесь, переведите рычаг переключения передач на первую или переднюю передачу (в зависимости от типа коробки передач), затем выверните рулевое колесо до предела в любую сторону. Далее, резко стартуйте, выжимая педаль газа полностью. Если во время такого маневра вы услышали треск или щелчки из передней части автомобиля – проверьте состояние ШРУСов.
  • Варианты визуальной диагностики неисправностей заключаются во внимательном наружном осмотре состояния пыльников. Если при взгляде на колесные диски (особенно заметно это будет на литых дисках, так как штампованные затрудняют обзор) вы увидели на передних следы густой смазки, значит, пыльник порвался и требуется срочное вмешательство. Если же следов смазки на диски нет, то внимательно осмотрите сам пыльник. Любые дефекты на нем означают возможность проникновения внутрь шарнира пыли, грязи и воды. Поэтому убедитесь, что на самом пыльнике нет царапин и трещин, а также в надежности затяжки хомутов (самая частая причина попадания загрязнений и вытекания смазки из пыльника).

Более детально и наглядно о возможностях определить неисправность в наружных ШРУСах вы можете узнать из данной видеоинструкции:

Подробно о неисправностях

В статье речь пойдет именно о наружном ШРУСе потому, что именно с ним чаще всего случаются неприятности. Под неприятностями стоит понимать как серьезные нарушения в работе и поломки, так и незначительные проблемы, которые можно легко и быстро устранить. К последним относятся мелкие дефекты пыльника, которые не требуют замены всего ШРУСа. На них мы остановимся чуть подробнее.

Для тех, кто незнаком с пыльником – это защитный чехол шарнира равных угловых скоростей. Вполне очевидно, что оставаясь открытой, такая передача не смогла бы долго работать: она забилась бы грязью и очень быстро износилась, а также из нее вытекла бы вся смазка. Именно поэтому был придуман пыльник, которые закрепляется на валу привода хомутами и обеспечивает защиту и герметичность узла. На фотографии ниже вы увидите специфический хомут для крепления пыльников на вал, а также способ непосредственной установки и затяжки.

Обычно, мелкие повреждения пыльника не требуют замены всего ШРУСа, потому что при своевременной диагностике не успевают нанести вреда. Если вы обнаружили дефект на пыльнике, снимите пыльник, разберите ШРУС и осмотрите его состояние. При отсутствии коррозии или сильного износа, достаточно будет промыть все детали в керосине и обработать нейтрализатором ржавчины (на всякий случай). Сам пыльник в таком случае нельзя оставлять без внимания, потому что через образовавшиеся трещины вода и грязь вновь попадут внутрь ШРУСа. В таком случае необходимо либо отремонтировать пыльник, либо поставить новый.

Использование гранат в авто ВАЗ 2112

Применять гранаты стали при переводе машин на передний привод. Если в такой конструкции использовать в карданной передаче крестовины, как у заднеприводных автомобилей, имеющих четыре игольчатых подшипника, которые работают в паре, то не будет обеспечено равенство на ведущем и ведомом валах равенства угловых скоростей. Итак:

  • Использование подобного устройства приведет к увеличению габаритов узла, становится значительно выше цена, возникает сильная пульсация при передаче крутящего момента, которая возрастает при увеличении между валами угла.
  • В конструкции гранат заложен изначально ресурс такой же, как и всего автомобиля, но после эксплуатации машины было понятно, что больше изнашивается ее наружная часть. Использование для изготовления гибкого, влаго- и морозостойкого материала защищает поверхность гранаты, но со временем внешние факторы разрушают элемент и долго его эксплуатировать нельзя.
  • Объясняется быстрый износ действием постоянных деформаций, абразивных частиц и влаги в большом количестве. В процессе эксплуатации или при ремонте может повредиться пыльник(см.).
    К выходу со строя элемента приводят трещины, появляющиеся на защитной резинке. Нельзя допускать повреждение вала, ведущего к гранате, что можно увидеть при визуальном осмотре детали.

Замена наружной гранаты авто ВАЗ 2112

Инструкция для замены гранаты на ВАЗ 2112 указывает, что работы выполняются при поднятой части авто и снятом колесе.Итак:

  • Первоначально нужно открутить гайку ступицы.
  • Удалить защиту картера.
  • Освободить шаровую опору от соединения с нижним рычагом подвески. Если опора в рычаге запрессована их откручивают одновременно.
  • Снимается шаровая опора.
  • В сторону нужно отвести стойку, будет в согнутом положении, а шлицевой вал, входящий через подшипник в ступицу расположится к приводному валу под углом. Последний соединяет внутреннюю и наружную гранаты.
  • Шлицевой вал гранаты выбивается из подшипника с помощью проставки из металла с наружной части колеса.
  • Снимается с приводного вала граната.
  • Удаляется пыльник.

Вытирается вся старая смазка. Для облегчения работ можно брать WD-40 или другой подобный аэрозоль.

  • После установки гранаты на приводной вал, перед ее окончательной запрессовкой, нужно отцентрировать узел, для входа вилки без заеданий.
  • Установка гранаты на посадочное место.
  • Обжимка хомутами пыльника.
  • Сборка узла своими руками выполняется в обратной последовательности.

Как заменить внутреннюю гранату

Замена внутренней гранаты ВАЗ 2112 отличается от наружной тем, что производить ее нужно, когда из слито все масло.

Итак:

  • Снимается колесо.
  • Шаровая опора откручивается, что освобождает стойку от нижнего рычага.
  • Для свободного хода наружной гранаты нужно отвести в сторону колесо.
  • Из колеса необходимо выбить наружную гранату.
  • Из КП вынимаются и наружный и внутренний элементы.

В тиски осторожно, чтобы не повредить зажимается приводной вал.
Отверткой освобождается хомут фиксирующий пыльник к корпусу внутренней гранаты.
Снимается пыльник. Пришедший элемент в негодность можно разрезать.
Замена гранаты ВАЗ 2112 выполняется сбиванием старой с приводного вала.
Новый пыльник и граната надеваются на вал.

  • При монтаже нужно следить, чтобы посадочное место совпало с направлением привода.
  • Меняются и ставятся новые кольца – стопорное и упорное.
  • На шлицевые поверхности шарнира нужно нанести графитовую смазку.
  • Узел вставляется в коробку передач, как показано на фото.

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

  • покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
  • вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

порванный пыльник наружнего шруса ваз 2110

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Автомобиль рекомендуется загнать на смотровую яму или эстакады, поставить на ручник, включить передачи и подпереть задние колеса противооткатными фиксаторами для обеспечения безопасности при ремонте.

Вооружаемся следующими инструментами: ключи на 17,19, головка на 30 и 13-17, монтировка, баллонный ключ, вороток, подъемник (домкрат), смазка и плоскогубцы.

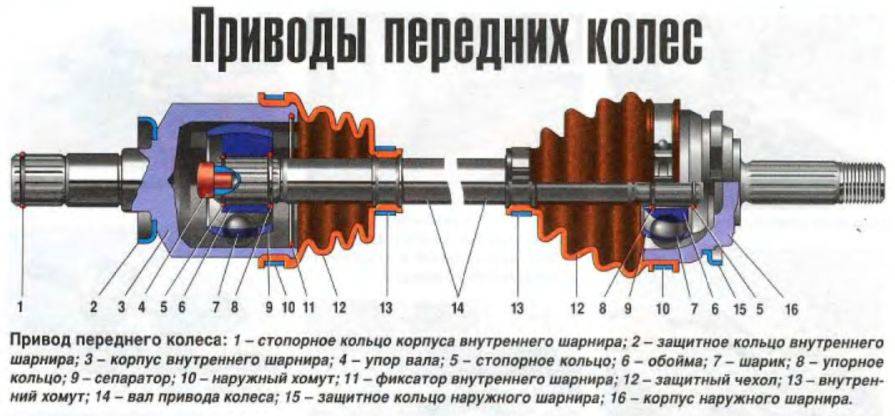

Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

  1. Сзади на защите картера выкручиваем две гайки ключом на 19, спереди тоже две, но ключом на 17.
  2. Сливаем немного масла (меньше половины) с коробки.
  3. С необходимой стороны срываем баллонником колесные болты.
  4. Выкручиваем гайку внешней гранаты с помощью головки на 30.
  5. Осуществляем подъем транспортного средства посредством домкрата.
  6. Снимаем колесо, открутив его перед этим.
  7. Находи болты на ступице, крепящие ШРУС и выкручиваем их с помощью ключа на 13 (всего два болта).
  8. Отодвигаем ступицу монтировкой от реактивных тяг.
  9. Достаем палец гранаты из ступицы, для этого тянем стойку на себя.
  10. Убираем в сторону валовый привод.
  11. Теперь необходимо вытащить внутренний шарнир из коробки. Для этого открываем капот и используя монтировку, вставленную между деталей, осуществляем ее рывок в сторону коробки. ШРУС должен сдвинуться с места, в противном случае повторяем действие. Как только получилось, опускаемся к арке колеса и извлекаем валовый привод с двумя ШРУСАМИ.
  12. Снимаем с шарниров хомуты (большие и малые) защитного чехла. В случае обнаружения повреждения пыльников производим их замену, если состояние удовлетворительное – отодвигаем их в сторону.
  13. Молотком с силой ударяем по внутренней обойме внутренней гранаты, добиваясь того, чтобы она слетела. Аналогичны действия повторяем, с другой стороны.
  14. С валового привода снимаем старые кольца, одеваем новые и пыльник.
  15. Устанавливаем новый шарнир с помощью молотка и смазываем его и пыльник смазкой.
  16. С помощью хомутов производим фиксацию защитного чехла на гранате и валу. Со второй деталью проделываем тоже самое.
  17. Привод вала забиваем в коробку, предварительно накрутив на ШРУС гайку.
  18. Осуществляем сбор запчастей в обратной последовательности.

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

Что делать, если пыльник порвался в дороге

В любом случае поврежденный пыльник необходимо сразу менять, но возникают такие ситуации, когда автомобиль находится в дальней поездке, и заменить поврежденный гофрированный чехол нет возможности. Что можно сделать в таком случае?

Вариант первый:

  • домкратим автомобиль, удаляем из порванного пыльника остатки грязной смазки;
  • под резину набиваем новую смазку, а чтобы она не исчезла во время движения автомобиля, сверху обматываем приводной вал полиэтиленовым пакетом;
  • по всем выступам гофрированной поверхности обматываем самодельный чехол веревкой, затягиваем узлы;
  • теперь можно продолжать движение, но по прибытию домой необходимо снять самоделку и установить нормальные новые пыльники.

Вариант второй:

  • обмотать порванную резину непрозрачным скотчем или хорошей липкой изолентой;
  • эксплуатировать автомобиль так долго нельзя, но проехать 500-1000 км в крайнем случае можно.

По дороге необходимо проверять состояние самодельных чехлов, и в случае вытекания смазки устранять дефект. Если грязь под пыльником не убрать, она приведет к быстрому износу шариков и сепаратора в шарнире, и тогда ШРУС уже точно придется менять.

Еще недопустимо попадание в «гранату» воды, от этого внутренние детали шарнира начнут ржаветь.

Демонтаж приводных валов автомобиля ВАЗ 2112

При ремонтных работах рулевого механизма, элементов ходовой ВАЗ или при обычном осмотре можно обнаружить трещины, возникающие на пыльнике внешнего ШРУСа. Со временем пыльник прорывается и пыль, грязь попадают в корпус, что приводит к замене всего шарнира. Цена такой замены достаточно высокая и необоснованная. Своевременная замена пыльника ШРУСа на ВАЗ 2112 предотвратит такие операции.Для работы понадобятся:

  • Ключ на «17» миллиметров.
  • Ключ на 30 миллиметров.
  • Баллонный ключ.
  • Монтировка.

Замена пыльника на ШРУСе ВАЗ 2112 легче выполняется на демонтированном приводном валу.Для этого:

  • Под задние колеса устанавливаются противооткатные упоры, автомобиль ставится на ручной тормоз.
  • При удержании педали тормоза (привлекая помощь другого человека), откручивается гайка, удерживающая приводной вал на ступице колеса.
  • Срываются болты, фиксирующие колеса.
  • С помощью домкрата поднимается нужная сторона.
  • Под авто подставляется специальная опорная стойка.
  • Снимается защитный колпачок, для чего он поддевается отверткой.
  • Снимается брызговик моторного отсека.
  • Выкручивается из коробки передач пробка для слива трансмиссионного масла.
  • Масло сливается.
  • Откручиваются болты, фиксирующие шаровую опору к поворотному кулаку, как показано на фото.

Откручивание болтов крепления к поворотному кулаку шаровой опоры

  • Извлекается упорная шайба.
  • В зависимости от стороны проведения ремонтных работ, выворачиваются колеса в левое или правое крайние положение.
  • Из ступицы колеса выдавливается наружный ШРУС.
  • Визуально проверяется состояние пыльника.

https://youtube.com/watch?v=Hwzgru6JSmM

Замена пыльника ШРУСа авто ВАЗ 2112

Для работы понадобятся:

  • Специальный смазывающий материал.
  • Молоток.
  • Щипцы для снятия хомутов.
  • Отвертка.

Замена пыльников на ШРУСах ВАЗ 2112 производится с использованием слесарных тисков.

  • В тисках очень аккуратно фиксируется приводной вал.
  • С помощью отвертки отпускаются хомуты, удерживающие пыльники к корпусам внутреннего и внешнего ШРУСов.

Хомуты отпускаются от корпуса ШРУСа

  • Если пыльник подлежит замене его можно разрезать.
  • С помощью специальной направляющей из бронзы сбиваются с приводного вала внешний и внутренний ШРУСы.
  • Бензином, керосином или дизтопливом промываются шарниры.
  • Визуально определяется наличие повреждений. При необходимости дефекты устраняются.
  • Новые пыльники устанавливаются на вал.
  • Корпус внешнего ШРУСа заполняется смазкой.
  • Корпус ставится на приводной вал.
  • Шарнир набивается молотком до фиксации упорного кольца.
  • Специальным инструментом зажимается хомут, который крепит пыльник на приводном валу.
  • Аналогично устанавливается на вал пыльник и внутренний ШРУС.
  • На конец вала устанавливается пластиковая заглушка со стороны внутреннего шарнира.
  • Хомуты крепления пыльника затягиваются.

Как выполняется замена пыльников шруса на ваз 2112, хорошо показана на видео.

Установка приводного вала

Итак:

  • Стопорное кольцо ШРУСа меняется на новое.
  • На шлицы наносится графитовая смазка.
  • Аккуратно, не повреждая уплотнительную манжету, в корпус КП вставляется шарнир.
  • Вал окончательно фиксируется в полуосевой шестерне. Для этого к валу прикладывается деревянный брусок и молотком наносим удары вдоль оси вала.
  • В ступицу колеса устанавливается приводной вал.
  • Далее операции повторяются в обратной последовательности разборки.

Если при проведении работ по замене пыльников будет соблюдаться инструкция, то любой автовладелец выполнит замену элементов правильно и достаточно быстро.После всех выполненных операций не забудьте  долить или заменить масло в КПП.

Самостоятельная замена ШРУСа ВАЗ 2110

ШРУС (шарнир равных угловых скоростей) по форме напоминает гранату. Его задача в автомобиле – передача крутящего момента колесам машины. Он включает в себя 7 элементов:

  • наружная обойма в корпусе;
  • сепаратор;
  • шарики;
  • обойма внутренняя;
  • приводной вал;
  • гофрированный чехол (он же пыльник);
  • стопорное кольцо.

Замена ШРУСа требуется, если в соединениях устройства возникает люфт и хруст в момент поворота колес. Перед тем как заменять его, нужно осуществить диагностику и убедиться, что причина неисправности именно в нем. Для этого нужно проверить люфт вала привода.

1 способ. Взяться рукой за вал привода, покачать его. При большом ходе и люфте нужно заменить ШРУС.

2 способ. После установки автомобиля на смотровой яме вывернуть руль по максимуму вправо или влево. Если на пыльнике заметны трещины или разрывы со следами смазки, значит, необходима замена чехла ШРУСа. Если этого не сделать, вскоре потребуется заменять деталь целиком.

Алгоритм замены ШРУСа ВАЗ 2110

До того, как начинать работу, нужно все подготовить. Для этого зафиксировать автомобиль, включить 4 скорость, затянуть ручник. Зафиксировать задние колеса противооткатными клиньями. Если их нет, воспользоваться брусками похожей формы. Снять защитный колпак, открутить гайку ступицы «плечом» (удлинителем) – трубой или монтировкой. После того как будет снята ступичная гайка, открутить болты крепления колеса.

Также ознакомьтесь

  1. Домкратом вывесить колесо, на котором предполагается замена ШРУСа.
  2. Открутить болты, чтоб извлечь упорную шайбу гайки ступиц.
  3. Выкрутить 2 болта, которые фиксируют нижнюю шаровую опоры поворотного кулака.
  4. Если ШРУС заменяется справа, вывернуть руль по максимуму влево, а если слева, то – вправо.
  5. Оттянуть поворотный кулак и стойку. Достать из ступицы шлицевой конец наружного ШРУСа. Монтировкой извлечь внутренний шарнир из коробки передач.
  6. Зафиксировать в тисках вал привода, снять хомуты с наружного и внутреннего ШРУСов. Пыльники вывернуть наизнанку. Если они где-то разорваны или порезаны, можно просто срезать их ножом.
  7. Демонтировать с вала ШРУС ВАЗ 2110. Можно воспользоваться молотком и деревянной или бронзовой наставкой.

Сборка выполняется в обратном порядке. При этом установить новую гайку ступицы. По завершении затяжки нужно законтрогаить ее край, чтоб избежать раскручивания.

  1. При установке внутреннего ШРУСа пластмассовая заглушка ставится на конец вала.
  2. Перед тем как поставить ШРУС ВАЗ 2110, нужно удостовериться, что нанесено достаточное количество смазки. На внутренний ШРУС поставить стопорное кольцо.
  3. После того, как привод поставлен в коробку, посадить его в полуосевую шестерню, чтоб он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной наставки по всему периметру оси вала.

Рекомендуем почитать

Естественно, что регулятор холостого хода (РХХ) отвечает за холостые обороты мотора, с его помощью поддерживаются оптимальные обороты, нужные при .

Ознакомимся с процессом замены шаровых опор на автомобилях ВАЗ 2107. Чтоб заменить шаровую опору, потребуется поставить автомобиль на подъемник или .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Если использующееся для автомобиля топливо хорошее, то проводить замену топливного фильтра потребуется при пробеге в 20-30 тысяч километров. Сегодня, .

Устройство и внешний вид

Еще до того как вы столкнетесь с проблемами в вашем автомобиле, важно понимать, как он устроен. Именно поэтому прежде чем рассказать о неисправностях в наружной гранате или о методах их устранения, необходимо показать общее строение провода. Особенно познавательным этот абзац окажется для тех, кто впервые сталкивается с понятием шарнир равных угловых скоростей или аббревиатурой ШРУС

Итак, на фото ниже изображен привод ШРУС в сборе. На фотографии подписаны все основные элементы привода

Особенно познавательным этот абзац окажется для тех, кто впервые сталкивается с понятием шарнир равных угловых скоростей или аббревиатурой ШРУС. Итак, на фото ниже изображен привод ШРУС в сборе. На фотографии подписаны все основные элементы привода.

Конечно же, недостаточно посмотреть на что-то, чтобы понять его устройство и принцип работы. На следующей фотографии вы сможете увидеть привод ШРУС в разрезе, с обозначенными всех деталей, которые составляют его конструкцию.

Как видно из фотографий выше, привод имеет два ШРУСа: один внешний или наружный, второй – внутренний. Когда в разговоре речь заходит о ШРУСах, то вы можете услышать термин «граната» — это народное название ШРУСа (очевидно, из-за определенного наружного сходства).

Также предлагаем вам ознакомиться с видео, на котором видна работа всех элементов ШРУСа:

Принцип работы привода ШРУС очень прост: вал находится в зацеплении с дифференциалом, который и передает крутящий момент из трансмиссии на передние колеса. Внутренний ШРУС крепится к коробке передач, передний соединен с одним из ведущих колес. Очевидно, что наружная граната будет испытывать большие нагрузки и чаще взаимодействовать с окружающей средой. Такие условия работы могут привести к повышенному износу в гранате и ее более быстрому выходу из строя

Поэтому особенно важно следить за состоянием наружного ШРУСа и наблюдать изменения в его работе и возможные неисправности

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

  1. На конце вала обязательно устанавливается заглушка из пластика.
  2. Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
  3. Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
  4. Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Вы сами видите, что особых сложностей замена гранаты в себе не таит. Тем не менее, если у вас полностью отсутствует опыт самостоятельного ремонта автомобиля, выполнять работу самостоятельно настоятельно не рекомендуется.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Пыльник ШРУСа – это специальный элемент, предназначенный для защиты шарниров равных угловых скоростей от воздействия на него пыли грязи и различных внешних факторов. Сделан он из резины и монтируется на наружный и внутренний ШРУС, удерживая тем самым всю смазку внутри, которая необходима для работы.

Общие рекомендации

Очевидно, что внутренний шарнир не может быть демонтирован без поднятия конструкции автомобиля, так как требуется демонтаж колеса. Это реально сделать только при фиксации автомобиля на весу. Некоторые мастера рекомендуют сливать масло перед подобным ремонтом, но не стоит этого делать. Выполнение замены по инструкции позволит обойтись без слива.

Замену сальника ШРУСа также рекомендуется произвести вместе с шарниром. ШРУС меняется отдельно без замены пыльника и сальника только в тех случаях, когда имеется функциональный запас, и износ ШРУСа больше выражен, чем других конструкционных элементов. Обычно ремонт разбивают на два этапа, если нет возможности выполнить замену в полном объеме. Не забудьте заменить после сальник и пыльник, чтобы сохранить все вариации по сохранению уровня безопасности автомобиля.

Ознакомьтесь с видеоинструкцией по выполнению работ. На примере – меняется граната и ступица до полного выхода из строя механизма.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
