Меняем пыльник наружного шруса на Рено Логан своими руками

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

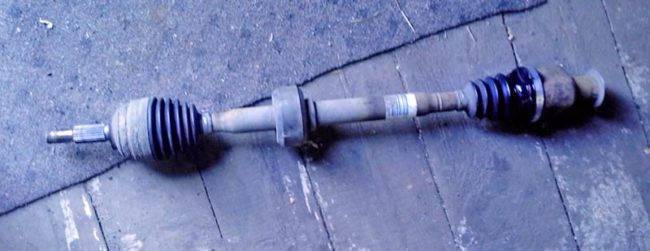

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Что учесть в процессе замены?

Чтобы наружное и внутреннее устройство распределения угловых скоростей (ШРУС) автомобиля Renault служило дольше, учтите следующее:

  • При повреждении правого пыльника проверьте и замените (при наличии проблем) внешний защитный кожух с левой стороны. Алгоритм действий в этом случае идентичен. Разница только в том, что защита с левой стороны на два сантиметра короче, а диаметр на 15 мм больше. Это значит, что левый и правый кожух — изделия, которые не относятся к категории взаимозаменяемых (этот момент должен быть учтен в процессе выполнения работ).
  • Сбивая внутреннюю обойму шарнира с помощью зубила, будьте осторожны, ведь этот узел считается весьма хрупким. Лучший способ — сделать несколько ударов в разных точках. Если обойма отказывается сниматься, то сделайте еще три удара по этим же местам.
  • Учтите, что процесс натягивания нового защитного кожуха на вал — задача не из простых. По этой причине нанесение смазки на вал Рено — обязательное условие (без нее ничего не выйдет).
  • Меняйте наружное устройство и пластиковый пыльник одновременно. Работу осуществляйте с учетом замены подшипника и сальника.

Как видно из статьи, поменять внешний пыльник Рено — задача, которая разрешима даже для начинающего автолюбителя. Главное — заранее подготовить инструмент, разобраться с технической частью работ и подготовить качественные детали для замены. Если какие-то моменты остались непонятными, то всегда можно посмотреть обучающее видео.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

  1. Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
  2. Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
  3. Во время езды автомобиль постоянно тянет в одну из сторон.
  4. Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
  5. На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

головка на тринадцать, шестнадцать, семнадцать, тридцать
вороток
удлинитель
проникающая смазка
ключ для колесных болтов
домкрат
молоток
щетка

1. Очищаем от грязи, брызгаем проникающей смазкой и ослабляем ступичную гайку. Ослабляем гайку пока машина на колесах.

2. Ослабляем колесные болты и поддомкрачиваем авто.

3. Снимаем колесо и до конца выкручиваем ступичную гайку.

4. Для удобства снятия левого привода нужно открутить гайку крепления пальца рулевого наконечника. Открутить гайку можно с помощью головки на шестнадцать и воротка. Если наконечник поменянный, гайка будет под головку на семнадцать.

Выпресовываем палец наконечника из кулака съемником. Если съемника нет, то бьем по кулаку молотком в то место где вставлен палец и он вылетит.

5. Откручиваем болт крепления пальца шаровой опоры и вынимаем палец из кулака. Подробно пояснять как это сделать не будем, это мы показывали ранее.

6. Извлекаем гранату из кулака. Обычно она вынимается легко. Если прикипела, возьмите выколотку по размеру и немного постучите.

Вынимаем гранату из кулака, поворачиваем его и кладем привод на рычаг. Если у вас машина с ABS извлеките предварительно датчик (нужно просто потянуть на себя) и освободите провода с креплений. Если этого не сделать, то когда будете поворачивать кулак можете порвать провода.

7. Сливаем масло из коробки. Это мы показывали ранее.

8. Откручиваем три болта которые крепят пыльник привода к КПП. Болты нужно предварительно очистить от грязи.

9. Извлекаем привод из КПП.

10. Очищаем от грязи и мусора посадочную часть для нового пыльника. После очистки посмотрите чтобы не было раковин и сколов в пазу.

11. Устанавливаем привод. Привод становиться только в одном положении. На одной из сторон крепления пыльника самое широкое расстояние от болта к болту.

Привод можно подвязать проволокой чтобы удобнее было наживлять болты.

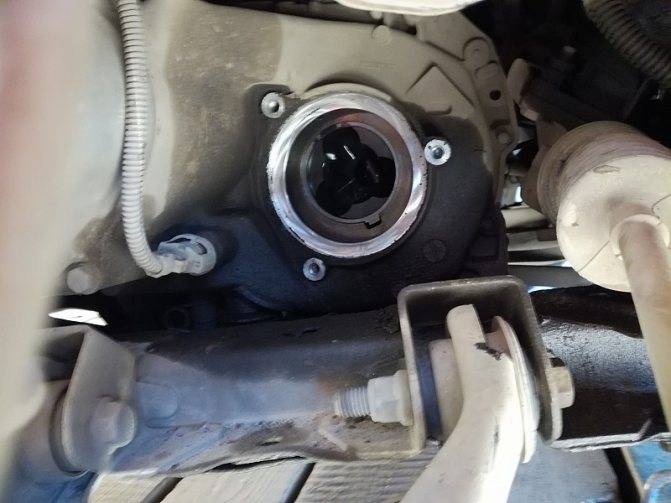

12. Наживляем три болта пыльника. Наживляем плотно сразу верхний болт, затем боковые.

13. Затягиваем сразу верхний болт, потом справа и слева. Не спешите и сразу полностью не затягивайте болты. Подтягивайте их по кругу 2-3 раза, а потом окончательно зажмите.

14. Заливаем масло в КПП и проверяем утечки масла вокруг пыльника. Рекомендую немного покрутить привод.

15. Вставляем привод в кулак, предварительно зачистив шлицы от грязи.

16. Далее особых нюансов нет, просто делаем обратную сборку:

  • вставляем палец шаровой в кулак
  • вставляем болт крепежа пальца шаровой и закручиваем
  • наживляем ступичную гайку
  • вставляем палец наконечника в кулак и затягиваем
  • вставляем датчик АБС и закрепляем провод
  • устанавливаем колесо
  • затягиваем ступичную гайку

В каких случаях надо менять пыльник ШРУС

Пыльник может быть повреждён по различным причинам:

  • старение резины и появление на ней усталостных трещин;
  • попадание на поверхность быстро вращающегося чехла посторонних предметов, которые разбивают или прорезают его материал;
  • химическое разъедание пыльника из-за применения некачественной смазки;
  • износ и протирание при нарушении правил монтажа;
  • прорезание материала излишне туго затянутыми хомутами.

Кроме того, чехол иногда есть смысл заменить в профилактических целях, например если привод был снят, что является достаточно непростой задачей. Процедуру желательно совместить с промывкой шарнира и закладыванием в него свежей смазки. Это существенно продлит срок службы деталей.

Как заменить изношенный элемент?

Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

  1. Вывешиваем автомобиль подъемником на требуемую высоту.
  2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
  3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
  4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
  5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
  6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
  7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
  8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
  9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.

На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.

Последствия повреждения пыльника шруса

Необходимость замены пыльника можно определить при визуальном осмотре при обнаружении надрывов, трещин, подтеканий смазки.

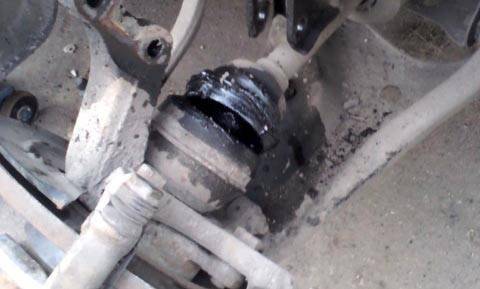

Визуальный осмотр состояния пыльников на диске

В том случае, если грязь уже проникла в шарнир, признаками того, что требуется срочное вмешательство, могут быть:

  • жужжание или скрип при повороте колес;
  • увод автомобиля в сторону;
  • удар руля;
  • пробуксовка при старте (скорее всего сломан внутренний ШРУС).

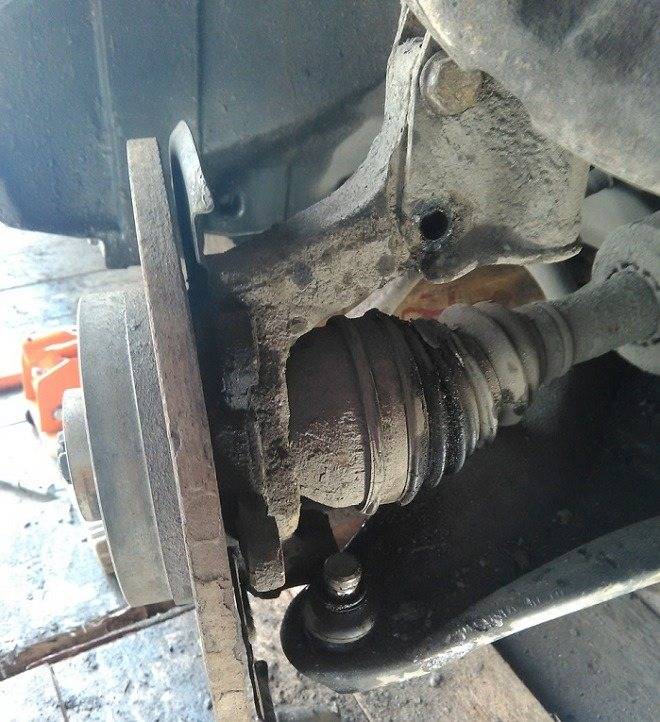

Порван пыльник, через который грязь попала в ШРУС

Инструменты и приспособления, которые понадобятся для замены

Набор розеток

Смазка ШРУС

Колодки

Набор торцевых ключей

  • Набор рожковых ключей;
  • Набор розеток;
  • Вороток;
  • Новые защитные кожухи и пломбы;
  • Кошки (2 шт.);
  • Долото;
  • Молоток;
  • Противооткатные упоры для колес;
  • Экстракторы для извлечения шарикоподшипников;
  • Емкость для трансмиссионного масла;
  • Свежий жир для ШРУСов.

Замены пыльника (+ фото)

  1. Рекомендуется устанавливать автомобиль в смотровой канаве. С помощью головки «на 30» и ключа открутите гайку ступицы колеса, со стороны которой будет заменен пыльник.
  2. Установите клинья под задние колеса, подвесьте передние колеса домкратами.
  3. С помощью торцевого ключа на «17» открутите колесные болты и снимите колесо.
  4. Открутив ключом или головкой «на 10» винты, крепящие защиту картера, снимаем защиту.
  5. Вручную снимите пластиковую заливную пробку с коробки передач, ключом «на 8» открутите сливную пробку и слейте масло в специально подготовленную емкость.Сливная горловина
  6. Используя специальный съемник, снимите рулевую тягу. Заодно можно попросить напарника покрутить руль и без подсказок проверить, не бьет ли рулевая рейка. Если появились скрипы и стуки, рулевая рейка нуждается в ремонте и подтяжке.
  7. Ослабьте болты крепления шаровой опоры рычага подвески и снимите шаровую опору. (винт на 16, в некоторых мануалах указано на 15, зависит от фазы).Мы убираем мяч
  8. Снимите ступицу колеса.В некоторых мануалах написано, что проще снять весь поворотный кулак и разобрать втулку на колене
  9. С помощью торцового ключа на «13» отверните 3 болта, которыми внутренний ШРУС крепится к картеру коробки передач.
  10. Вытяните привод.
  11. С помощью молотка и долота или плоскогубцев для стопорных колец снимите внутреннюю обойму уплотнения входного вала.
  12. С помощью отвертки ослабьте хомут, удерживающий пыльник внутреннего ШРУСа, и снимите пыльник.
  13. Снимите пластиковый чехол с внутреннего ШРУСа и расположенный рядом с ним сальник и подшипник. Для разборки последнего используют экстрактор или зубило и молоток. В последнем случае удары следует наносить со средней силой и направлять в верхнюю часть подшипника.
  14. Снимите поврежденный наружный сильфон с ШРУСа, ослабив хомуты из их фиксатора (в зависимости от фазы хомуты могут быть неразборными, придется их срезать или ломать).Зажимы для бит Clippers
  15. Промойте ШРУС бензином и тщательно очистите.
  16. Нанесите небольшое количество шарнирной смазки на вал, чтобы облегчить установку нового пыльника, заполните смазкой и протяните к ШРУСу. Фиксируем хомутами.Надеваем пыльник
  17. Соберите в обратном порядке.Прокладка установлена ​​на свое законное место

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Демонтаж привода

Чтобы заменить пыльник, потребуется демонтировать привод с той стороны, где обнаружилась проблема. Например, если требуется замена левого пыльника ШРУСа, то и снимать придется именно этот привод. Чтобы сделать эту работу, нужен инструмент, который есть у большинства автолюбителей в гараже:

  1. Набор ключей с головками разного размера и удлиняющим валом.
  2. Небольшое зубило или отвертка.
  3. Трансмиссионное масло, рекомендованное для Renault Logan.
  4. Молоток.
  5. Новый пыльник с пластмассовым сальником и хомутами.
  6. Приспособление в виде трубки для посадки сальника.

Видео: Замена сальника пыльника ШРУСа левого привода на Рено Логан, Сандеро, Ларгус

После снятия защитного колпачка головкой на 30 аккуратно ослабляется ступичная гайка, потом она полностью выкручивается. Делать эту операцию нужно, не снимая колесо, чтобы был упор. Только после этого автомобиль поддомкрачивается и снимается колесо.

На следующем этапе снимается рулевой наконечник. Чтобы открутить гайку, потребуется головка на 16 или на 17. Для выведения наконечника из крепления достаточно несколько раз аккуратно ударить по нему молотком.

Далее демонтируется шаровая опора. Для этого она с одной стороны фиксируется головкой на 16, а с другой стороны выкручивается таким же ключом. После снятия гайки желательно прокрутить болт в кулаке, поскольку он часто прикипает в посадочном месте, тогда он легко вынимается из отверстия

Важно знать, что перед обратной установкой болт нужно смазать. В кулак забивается клин, он разжимается, шаровая опора легко выводится из крепления нажатием монтировки на рычаг

Граната выводится из ступицы, это не требует дополнительных усилий, если они не прикипели друг к другу. Если же это случилось, потребуется сделать несколько ударов по ступице выколоткой. У Renault Logan, оснащенных системой ABS после отведения ступицы, вынимается датчик, для чего просто вынимается разъем его контактной группы. Через технологическое отверстие из коробки передач сливается масло.

Чтобы снять привод, требуется открутить три болта на 13, которыми он крепится к коробке передач. Для этого потребуется головка на удлиненном валике, поскольку доступ к этой зоне затруднен. Привод аккуратно вынимается, чтобы не повредить сам трипод, на котором должны остаться все стопоры.

Что влияет на цену ремонта ходовой части Рено Логан

Многих потенциальных клиентов отпугивают якобы высокие цены на СТО. Так ли это? Попробуем разобраться в этом вопросе на примере нашего автосервиса. Большинство автовладельцев не знают о системе ценообразования СТО. При удалении этого пробела знаний отношение к выполнению работ на автосервисе у основной массы автолюбителей меняется в пользу СТО.

Наш автосервис формирует цены на ремонт по принципу прозрачности. Иначе и быть не может – клиент должен видеть, за что он платит. При ценообразовании мы используем следующие составляющие:

  1. Объем выполненных работ;
  2. Марка машины;
  3. Категория заказа;
  4. Участие клиента в обеспечении запчастями для ремонта.

Перед тем как взять заказ в работу, механик-приемщик обсуждает с владельцем машины все вопросы, связанные с ремонтом. После диагностики до сведения клиента доводится перечень операций, которые необходимо провести на его авто. Одновременно уточняется способ обеспечения ремонта запчастями. Если их поставляет клиент, восстановление обойдется дешевле, но в этом случае наши мастера не ручаются за качество деталей. Цена планового ремонта ниже, чем срочного.

Наличие скидок и постоянно проводимые акции существенно снижают общую стоимость ремонта.

Ремонт своими руками. замена наружного пыльника шруса на renault/dacia logan 1.4

Павел

18.11.2021,

На автомобилях Renault и Dacia Logan, с двигателем 1.4 (75 л.с.), очень необычное устройство шарниров равных угловых скоростей. Позднее вы поймёте, о чём именно идёт речь. Итак, вы столкнулись с такой проблемой, когда порвался пыльник наружной гранаты ШРУСа.

Это ещё не страшно, так как можно попросту поменять пыльник и заполнить шарнир свежей смазкой. А вот настоящей проблемой будет порвать внутренний пыльник, так как из-за этого с коробки передач вытечет всё масло, и вы это в дороге ну никак не заметите.

Получается внутренний пыльник ШРУСа, имеет металлическую юбку, которая крепится к коробке тремя болтами, а другая сторона пыльника с малым диаметром вращается на подшипнике, который напрессован на сам вал ШРУСа. И чтобы поменять внешний или внутренний пыльник, в любом случае придётся сливать с коробки масло, полностью выдёргивать весь ШРУС и осуществлять замену в тесах, так как внешняя граната выполнена в сборе с валом, и сбить её на месте не получится.

Удобнее всего работать на яме, но в крайнем случае можно обойтись и без неё. Поднимаем на домкрате автомобиль, снимаем при наличии защиту и срываем с места ступичную гайку. Открутив сливную пробку коробки передач, сливаете масло в чистую тару. Предупреждаю сразу, что сливная пробка идёт под четырёхгранный квадрат, и он может найтись не у каждого. Это либо покупать, либо выпиливать самому. Если нет такой возможности, можно будет слить масло, выдернув ШРУС. Я об этом ещё упомяну. Пока стекает масло с коробки, снимаем колесо и накидной головкой с ключом на 15 откручиваем гайку хомута крепления шаровой опоры. После того, как достали болт, попробуйте уперевшись монтировкой или ломом в рычаг, опустить его вниз так, чтобы из хомута цапфы полностью вышел палец шаровой.Если палец сидит крепко, в разрез хомута можно наставить зубило и простучать через него молотком. Таким образом, вы ослабите «хватку» хомута и пальцу шаровой будет выйти из него проще. Пробуйте снова опустить рычаг при помощи лома достать шаровую.

Теперь до конца откручиваете ступичную гайку и через наставку, аккуратно постучите в торец вала ШРУСа, чтобы он немного вышел из зацеплений ступицы. Достаточно, чтобы он хотя бы стронулся с места. Вообще этого делать не обязательно, шлицы гранаты должны от руки выйти из зацепления со ступицей, но так как в большинстве случаев шлицы прикипают, без простукиваний молотком не обойтись.

Теперь возвращаемся к проблеме слива масла с коробки. Если не удалось найти нужный ключ, откручиваете три болта крепления металлической юбки внутреннего пыльника к коробке, подставив под низ тару. Масло может побежать сразу после откручивания, либо когда вы после откручивания начнёте понемногу доставать вал из коробки. Когда начало бежать масло, подождите, пока оно сольётся, и понемногу вытаскивайте вал. Если же вы слили масло через пробку, то просто откручиваете болты юбки пыльника и смело выдёргивайте вал ШРУСа.Начинаете разборку с внутренней гранаты. Зажимаете вал в теса внутренней гаранатой вверх, и при помощи съёмника стопорных колец, снимаете стопорное кольцо, которое удерживает тришип на валу. Затем аккуратно постукивая покругу за сам сепаратор тришипа, спрессовуете его с вала и убираете в сторону. Отстёгиваете маленький хомут внутреннего пыльника и стягиваете его с подшипника вала.

Перед вами спец-подшипник, состоящий из подшипника, сальника и маслоотражателя. Если вам нужно заменить внутренний пыльник, то в этом случае надеваете новый на подшипник, напрессовуете тришип, одеваете стопор, одеваете на пыльник хомут и можно всё устанавливать на машину.

В случае, когда нужно поменять внешний пыльник, то придётся спрессовывать подшипник. Сначала аккуратно через наставку, сбиваете молотком маслоотражатель, сальник и только затем сам подшипник

Тонкость работы состоит в том, что очень важно не погнуть ни один из элементов подшипника. Проверьте его на работоспособность, если он сухой и гудит, то советую вам его поменять, иначе придётся заново делать столько работы

Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.На этом всё. Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!

Процесс замены

Чтобы каждый автомобилист мог немного сэкономить, следует четко знать, как заменить пыльник. Кстати в интернете есть масса видео, где данный процесс описывается. Алгоритм действий выглядит таким образом:

  • Машина загоняется на яму и снимаются передние колеса.
  • Ослабить гайку на ступице нужного колеса.
  • Демонтировать защиту мотора.
  • Из коробки переключения передач сливается все масло.
  • Выкручивается рулевая тяга и дальше она снимается со ступицы.
  • Открутить шаровую опору и снять ее полностью.
  • Отсоединив опору, сместить ступицу в сторону.
  • Откручиваются болты, крепящие внутренний пыльник.
  • ШРУС и привод демонтировать.
  • Используя съемник, извлечь обойму ШРУСа, расположенную внутри.
  • Ослабить хомут на пыльнике и его снять.
  • Снять пластиковый пыльник. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.
  • Демонтировать хомуты с наружного пыльника и разрезать его.
  • Остается только натянуть на вал новый защитный элемент.
  • Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Однако, есть одна особенность. Последовательность будет действительно такой, как написано выше. Только размеры правого внешнего пыльника будут несколько отличаться. Примерно на несколько сантиметров он длиннее, нежели левый. Что касается его диаметра, он меньше на полтора сантиметра. Это говорит о том, что пыльники на Reno Logan не взаимозаменяемые. Не стоит забывать об этом, находясь в автомобильном магазине.

Как заменить изношенный элемент?

Замена шруса своими руками: внутреннего, наружного, пыльника + фото и видео Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

  1. Вывешиваем автомобиль подъемником на требуемую высоту.
  2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
  3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
  4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
  5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
  6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
  7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
  8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
  9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.

На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.

Что нужно для установки нового ШРУСа

При нехватке слесарных навыков у автовладельца, лучше сразу отправляться в приличный автосервис. В нем за приемлемую цену произведут замену механизма. Опытные автослесари эту работу делают быстро. Если есть желание сделать ее самому необходимо подготовить:

  • подъемник;
  • набор накидных ключей;
  • пассатижи;
  • отвертку;
  • металлическую трубу в качестве рычага;
  • слесарные тиски.

Понадобится новый ШРУС с защитным чехлом в комплекте, фиксирующие хомуты и смазка. Чтобы было удобнее менять ШРУС, из коробки переключения передач сливается часть трансмиссионного масла. Для демонтажа привода, с его стороны снимается переднее колесо. Затем с усилием вывинчивается гайка ступицы, демонтируется тормозной диск с суппортом, шаровая опора и наконечник руля.

Для обеспечения большего момента при откручивании и наворачивании ступичной гайки, лучше запастись трубой, которую надевают на ключ. Зашлицованный приводной вал устройства из КПП вынимается с помощью монтировки, которую используют в качестве рычага. Затем из ступицы колеса аккуратно молотком и деревянным бруском наружный шарнир выбивается.

Признаки того, что необходима замена пыльника левого привода логан

Сам пыльник признаками неисправности не обладает

Но некоторые нюансы заставляют обратить внимание на его состояние:

  • Возникновение хруста или щелчков при повороте;
  • Увод машины в сторону при движении или его прекращение при работающем двигателе и включенной передаче;
  • Порывы (трещины) на поверхности пыльника;
  • Обильное замасливание всех деталей в районе нахождения ШРУСа.

Первые два признака характерны при выходе из строя самого передаточного механизма, но в этих случаях пыльник целым так же не будет.

Определить состояние защиты ШРУСа не сложно. Достаточно хорошо ее осмотреть. Это делается из смотровой ямы в гараже или после установки автомобиля на подъемник. Но этого недостаточно. Главная цель осмотра – определить возможность дальнейшей эксплуатации – достигнута не будет. Нужно определить техническое состояние самого ШРУСа.

СОВЕТ. Диагностику пыльника необходимо проводить на профильном СТО, где будет выявлено технического состояние всего передаточного механизма в сборе. В гаражных условиях по ряду причин это сделать невозможно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
