Замена крестовины карданного вала и рулевого вала своими руками

Диагностика карданного вала Nissan X-trail, Nissan Qashqai (+2), Renault Koleos

Неполная диагностика карданного вала проводится в случае когда кардан установлен на автомобиль. Для выявления только серьезных отклонений от регламентной работы его узлов. (Наглядный осмотр вала на дефекты, «прокачивание» крестовин на люфты, осмотр пыльника и резиновой опоры подвесного подшипника на наличие трещин или же отслоений резины.

Полная диагностика состоит из:

  1. Снятия карданного вала с авто (Ключ-трещотка, головка на 16 свечная и головка с ключом на 14, пара удлинителей длинный и короткий)
  2. Проверка на люфты узлов вала (Крестовины, подвесной подшипник, шрусовое соединение вала.
  3. Осмотр резинового пыльника ШРУСа и резины подвесного подшипника
  4. Проверка на закусывание крестовин и их подклинивание
  5. Проверка подвесного подшипника на подкусывание или посторонние шумы
  6. Внешний осмотр заломов, вмятин и изгибов труб карданного вала. (при необходимости произвести пробный запуск без контрольных грузов на специальном стенде или балансировочном станке.

Для чего нужна балансировка нужно почитать в отдельной статье.

Балансировка карданного вала

Дисбаланс кардана плохо сказывается на трансмиссии и ходовой. При проявлении одного из двух признаков, балансировка карданного вала обязательна. Сделать можно как самому так и на СТО Подробнее

Помимо данной информации уточню, что кардан с крестовинами под кернение после «реставрации», а именно замены крестовин необходимо балансировать, для уравновешивания биения осевого люфта и сохранения срока службы деталей и узлов КВ, а так же автомобиля.

Дисбаланс появляется из-за смещения крестовины по осям относительно фланца и вилки, для устранения данного дисбаланса применяются балансировочные груза.

Балансировочные груза

Это металлические пластины чаще всего, которые крепятся на карданный вал методом точечной сварки ( в основном заводская технология), либо полуавтомотической сваркой в ручном режиме грузик приваривается к трубе карданного вала как можно ближе к крестовинному узлу. Так же существует вариант крепления балансировочных клеевых грузов, но данный метод не совсем надежен.

Советы профи: как делать запрессовку чашек крестовины, важные моменты при установке подвесного подшипника, какая используется смазка

Далее также аккуратно следует сдвинуть крестовину в направление чашки и надеть ее аналогично предыдущей ситуации, то есть, пока не появится канавка стопорного кольца. Монтируем стопорное кольцо. На данном этапе будьте особенно внимательны, поскольку установка второй чашечки является более сложной работой, чем монтаж первой, особенно если вы не делали этого ранее. Однако, несмотря на сложность, это все же выполнимо. Главное — запастись терпением и делать это не спеша.

Теперь переходим к подвесному подшипнику. Когда крестовина снята, вставляем шлицевой конец кардана во фланец старой муфты. С помощью ключа на «27» откручиваем гайку, которая крепит к переднему валу вилку карданного шарнира.

При установке не забудьте нанести смазку (большинство производителей комплектуют свои подшипники дополнительной смазкой). Не стоит смазывать сами шипы, так как возможно появление воздушной подушки, которая способна сильно затруднить нужное точное позиционирование элементов. Перед самой установкой снимите с одного шипа защитную манжету, так как она способна создать препятствие монтажу крестовины в вилку.

Как заменить подшипник карданного вала?

Для того, чтобы поменять подшипник карданного вала достаточно выбить старый подшипник, предварительно сняв стопорное кольцо. И не спеша забить новый подшипник на свое место.

Каталожный номер подшипника опоры карданного вала

  1. 1)180505
  2. 2)62205

«Когда будете выбирать крестовину карданного вала, лучше отдать предпочтение крестовине «ВАЗ»»

  1. 1)Купить крестовину карданного вала;
  2. 2)Купить стопорные кольца.

Прежде чем купить крестовину карданного вала, следует пройти два этапа, первый — выбрать крестовину карданного вала и проверить крестовину карданного вала.

Расписать информацию о том, как купить крестовину карданного вала я решил из-за частых запросов в интернете о том : Какие лучшие производители крестовин? Какие крестовины качественные? Как купить качественную крестовину карданного вала? Как определить брак крестовин карданного вала?

Давайте рассмотрим список надежных и не дорогих крестовин на автомобиль ВАЗ 2106, ВАЗ 2105, ВАЗ 2107, ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2103 (рис. 1).

1)Крестовина карданного валаGKN– крестовина немецкого производства, отличается хорошим качеством и достаточно недорогой ценой. Такую крестовину советую ставить на более новые карданы, так как при установке крестовины на уставший кардан, крестовина также быстро износится.

2)Крестовина карданного вала АвтоВАЗ – производится в России в городе Тольятти. Отличается отличным качеством и ценой

Я бы купил крестовину от АвтоВаза.

3)Крестовина карданного вала ВолгаАвтоПром – тоже хорошие крестовины, но следует обращать внимание при покупке, и уделять время проверке крестовины карданного вала.

Проверка крестовины карданного вала

Проверить крестовину карданного вала можно с помощью обычного зеркала. Положите зеркало на поверхность стола, а сверху положите крестовину. Возьмите крестовину карданного вала за концы и покачайте, проверяйте, нет ли люфта. Если при проверке крестовины с помощью зеркала наблюдаются небольшие люфты и стуки, то такую крестовину также можно установить, но будет наблюдаться незначительная вибрация, что не очень приятно.

Инструмент для замены крестовины и подвесного подшипника карданного валаВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 (рис.2).

  1. 1)Рожковые и торцевые ключи на 12, 13, 27.
  2. Наставка на молоток в медном исполнении.
  3. Для снятия стопорных колец воспользуйтесь пассатижами.
  4. Фланец и съемник.

Другие виды подвижных соединений и их сочетания

Одним из альтернативных видов подвижного соединения для передачи крутящего момента является шарнир раных угловых скоростей, или ШРУС. Это соединение помогает избежать неравномерного вращения соединенных валов, когда угол между сопряженными деталями составляет более 20 градусов — от 30 до 70.

Передачу крутящего момента в ситуации большой несоосности осуществляет промежуточный вал. В его состав входят эластичная муфта, фланец и шарнир равных угловых скоростей. Подвижность соединения несоосных элементов в такой конструкции обеспечивает эластичная муфта. Она представляет собой конструкцию из стальных вкладышей и резиновых перемычек, соединенных воедино. Рывки трансмиссии автомобиля гасятся за счет упругости муфты. В конструкции вала применены и карданные соединения, так как между валами, которые объединяет промвал, существует большая несоосность.

Промежуточный вал применяется, к примеру, в конструкции трансмиссии полноприводных автомобилей ВАЗ (21213, 21214, 2131) семейств Нива — Lada 4×4. При этом в автомобилях текущей модели ВАЗ 21214 карданные соединения промвала заменены шрусовыми — менее шумными и не требующими регулировки соосности.

Как устроен карданный вал

Карданный вал или кардан – это элемент трансмиссии. Посредством данного узла передается вращение от коробки передач к редуктору заднего или переднего моста. При этом карданный вал достаточно просто устроен и за столетнюю историю автомобилестроения изменился очень незначительно. Любой полный привод имеет в своем составе кардан.

Карданный вал (КВ) состоит из нескольких частей:

  • вал;
  • две крестовины;
  • скользящая вилка, уплотнения;
  • детали крепления, например подвесной подшипник;
  • несколько других элементов в зависимости от типа конструкции.

КВ может состоять из нескольких сегментов – три и более. Размер и масса автомобиля напрямую влияют на соответствующие показатели карданного вала. Односекционный вал будет состоять из центральной части и наконечников, оборудованных крестовинами.

Карданная передача функционирует благодаря шарнирам, построенным на крестовинах. Благодаря наличию крестовин два соединенных вала могут вращаться при изменении угла взаимного расположения. Чтобы сохранить высокий КПД, угол вращения не должен выходить за рамки 0°…20°. Если эта величина превышается, крестовина испытывает большие нагрузки. В результате потери сбалансированности работа вала может сопровождаться вибрацией.

Очень важная часть КВ – шлицевое соединение раздвижного типа. Использование такой конструкции обусловлено особенностями работы подвески авто. Дело в том, что в момент проезда препятствий подвеска растягивается. Карданный вал с обеих сторон ограничен жестко закрепленными элементами. С одной стороны это коробка передач, а с другой – мостовой редуктор, соединенный с подвеской. Вот и получается, что кардан должен изменять свои геометрические размеры вместе с изменением габаритов подвески. Это достигается именно благодаря использованию шлицевого соединения.

Рекомендуем

«Как убрать вибрацию и шум КПП (задний подшипник от приоры)» Подробнее Немаловажное значение играет также подвесной подшипник. Он выступает в роли дополнительной опоры для карданного вала

Чтобы обеспечить свободное вращение, внешняя часть подшипника с кронштейном закрепляется к кузову. В составе КВ может использоваться несколько подшипников в зависимости от длины и количества секций самого вала.

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.


Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Прочитайте, может пригодится: Как заменить тормозную жидкость на «классике» Ваз


Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.


Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

  • износа металлических втулок;
  • износа корпуса;
  • разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

  1. Автомобиль загоняется на эстакаду или смотровую яму;
  2. Снимается защита двигателя;
  3. Осматривается корпус муфты и оценивается состояние болтового соединения.
  4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Замена сальника ведущей шестерни дифференциала Toyota Land Cruiser

Замена сальника ведущей шестерни дифференциала

Извлечение сальников ведущих шестерен заднего и переднего (модели 4WD) дифференциалов производится в одинаковой манере.

Порядок выполнения

1. Ослабьте гайки крепления задних колес. Поддомкратьте задок автомобиля и установите его на подпорки. Подоприте передние колеса противооткатными башмаками. Снимите колеса, это необходимо для более точного измерения преднатяга ведущей шестерни.
2. Отсоедините карданный вал от дифференциала (см. Раздел Снятие и установка карданного вала), сдвиньте его в сторону и подвяжите проволокой к элементам рамы.
3. При помощи динамометрического ключа измерьте крутящий момент вращения (преднатяг) ведущей шестерни (обратитесь к сопроводительной иллюстрации). Запишите результат измерения.

4. При помощи чертилки или кернера пометьте положение друг относительно друга оси шестерни, крепежной гайки и соединительного фланца.
5. Сосчитайте количество открытых витков резьбы от торцевой поверхности гайки до среза оси шестерни, результат запишите.
6. Зафиксируйте фланец от проворачивания при помощи специального приспособления, либо продев в отверстие крепления хомута карданного шарнира большую отвертку и заклинив ее под расположенный сзади кронштейн, ребро жесткости картера, либо трубчатую секцию моста (обратитесь к сопроводительной иллюстрации) и отпустите гайку ведущей шестерни.

7. Оттайте гайку шестерни.
8. Снимите соединительный фланец, в случае необходимости воспользуйтесь съемником (обратитесь к сопроводительной иллюстрации).

Ни в коем случае не пытайтесь поддеть фланец рычагом, либо сбить его молотком!

9. Извлеките из своего посадочного гнезда старый сальник (обратитесь к сопроводительной иллюстрации).

10. Смажьте губки нового сальника высокотемпературной смазкой и равномерно застучите его в свое посадочное гнездо. Проследите за перпендикулярностью посадки сальника, в качестве оправки можно воспользоваться торцевой головкой подходящего размера, либо отрезком трубы соответствующего диаметра (обратитесь к сопроводительной иллюстрации).

11. Добившись совмещения нанесенных в процессе демонтажа компонентов посадочных меток, установите на место соединительный фланец, – в случае необходимости подтяните фланец гайкой, но ни в коем случае не застукивайте его на место молотком.
12. Незастывающим герметиком смажьте шлицы в центре фланца.
13

Установите шайбу (если предусмотрена) и осторожно затяните гайку таким образом, чтобы ось шестерни выступала над ее торцевой поверхности на замеченное ранее количество витков резьбы (см. параграф 5).
14. Измерьте крутящий момент вращения шестерни, затем еще немного подтяните гайку для компенсации изменений, связанных с установкой нового сальника, крутящий момент должен быть немного (но не более чем на 0.6 Нм) больше чем при старом сальнике.
15

Подсоедините карданный вал, установите на место колеса, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Главу Настройки и текущее обслуживание автомобиля)

Измерьте крутящий момент вращения шестерни, затем еще немного подтяните гайку для компенсации изменений, связанных с установкой нового сальника, крутящий момент должен быть немного (но не более чем на 0.6 Нм) больше чем при старом сальнике.
15. Подсоедините карданный вал, установите на место колеса, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Главу Настройки и текущее обслуживание автомобиля).

Видео про «Замена сальника ведущей шестерни дифференциала» для Toyota Land Cruiser

Замена сальника редуктора заднего моста

Замена сальника хвостовика редуктора

Замена сальника хвостовика

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

  1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
  2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
  3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
  4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
  5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
  6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
  7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
  8. Подобным же методом снимите остальные чашки.
  9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
  10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
  11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Неисправности крестовины

К основным неисправностям крестовин можно отнести:

  • люфт в шарнирном соединении и посторонние звуки во время движения из области карданного вала. Нередко бывает так, что из строя выходят сальники крестовин и в их подшипники попадает вода и песок, что в свою очередь разрушает их;
  • появляется сильный люфт, шарнир начинает скрипеть, а у карданного вала возникает излишнее биение, которое разрушает все сопряженные подшипниковые соединения. Поэтому крестовину рекомендуется менять сразу же после возникновения посторонних звуков и биений.

Определить, какая крестовина вышла из строя, легко:

  1. Загоните машину на смотровую яму.
  2. Включите нейтральную передачу.
  3. Удерживая одной рукой вилку карданного шарнира, второй рукой вращательными движениями двигайте карданный вал против вилки. В шарнирном соединении не должно быть люфта.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

  • выход из строя крестовин;
  • разрушение подвесного подшипника;
  • нарушение конфигурации(дисбаланс) вала;
  • поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
  • избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

  • появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
  • возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
  • появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
  • стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.

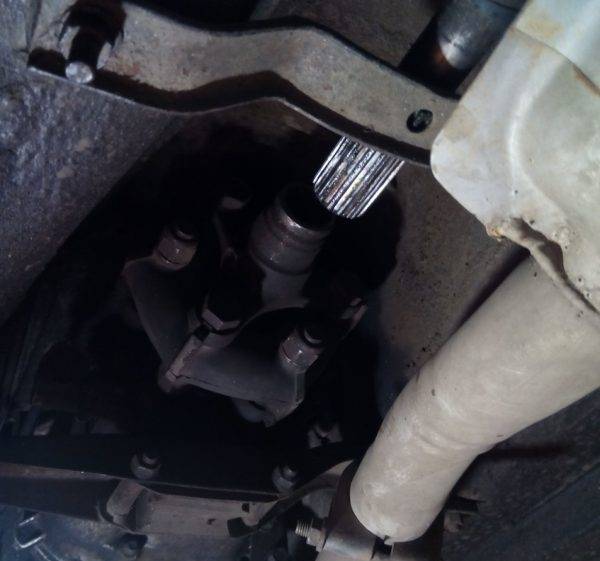

Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом. Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности.

Правила замены стартера

Новое оборудование монтируется в обратном порядке

При установке большое внимание нужно уделить надежной фиксации провода питания реле стартера ВАЗ 21053. Сложным процессом считается разборка данного агрегата. Для этого потребуются ключи на «13» и на «10»

После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа

Для этого потребуются ключи на «13» и на «10». После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа.

Следующий шаг заключается в демонтаже резинового уплотнителя и снятии регулировочной шайбы. Сборочный процесс предусматривает установку этого элемента на его место. Якорь снимается вместе с приводом. При снятии рычага нужно учесть, что шестерня должна свободно вращаться в определенную сторону. Изношенная деталь заменяется новой.

Основные неисправности карданного вала

Дефекты, возникающие в кардане, могут иметь различные внешние признаки. Среди наиболее характерных – удары под днищем авто, вибрация и гул, особенно сильный при разгоне. Характер признаков может многое сказать о том, какие части придется заменить.

Ряд несложных неисправностей вполне поддается ремонту своими руками. Для успешного выполнения процедуры необходимо обладать хотя бы минимальными знаниями устройства КВ, а также иметь набор инструментов. Если проблема серьезная, то лучше доверить ее решение профессиональным сервисам. Самостоятельное вмешательство в данном случае может привести кардан в неремонтопригодное состояние.

1. Удары, пинки при включении коробки передач

Если трогание с места сопровождается металлическими ударами, а при разгоне ощущается вибрация:

  • Первым делом нужно осмотреть крестовину на карданному валу. Весьма вероятно, что она разрушилась. А удары – следствие люфта в игольчатом подшипнике. В данном случае необходимо заменить деталь.
  • Также необходимо проверить степень затяжки болтов карданного вала
  • Подвижные шлицы также изнашиваются с образованием люфта. В случае обнаружения дефекта необходимо заменить шлицы.
  • Удары могут быть вызваны люфтом в неподвижных шлицах подвесного подшипника. Данная неисправность также устраняется лишь заменой деталей.
  • Возможен люфт ШРУСа кардана. В некоторых случаях достаточно перебрать шарнир с заменой смазки. Если же в результате этих действий неисправность не ушла, нужно менять ШРУС.

2. Скрип с постоянным или периодическим характером

При нажатии на педаль акселератора может появляться скрип или писк. Рекомендуется внимательно изучить его особенности, в первую очередь определить – постоянно или периодически возникает посторонний звук. Например, при прогреве машины скрип уходит или остается.

  • Заклинивание крестовины кардана, которое также проявляется вибрацией. Явный признак такого дефекта – ржавые подтеки из сальника игольчатого подшипника. Придется потратиться на замену крестовины, так как старая уже повреждена игольчатым подшипником.
  • Изношен подшипник промежуточной опоры карданного вала. Такой результат диагностики влечет за собой замену неисправного элемента. Дефект часто проявляется при низких температурах.

3. Постоянный гул, вой или свист, нарастающий со скоростью

Гул, шум или свист постоянного характера, лишь увеличивающийся по мере разгона машины, свидетельствует о неисправности подшипника промежуточной опоры. Значит, смазка в нем уже высохла, и в него проникла влага, вызвав коррозию.

В данном случае не обойтись без тщательной диагностики промежуточной опоры. Если результаты подтвердят неисправность подшипника, нужно как можно быстрее заменить его новой деталью.

Вероятна ситуация, когда подшипник заклинивает. В этом случае он проворачивается в посадочном месте, куда его запрессовывают на заводе. Если это произошло, то просто заменой подшипника уже невозможно решить проблему. Нужно либо восстановить посадочную поверхность, либо менять и эту деталь.

4. Масляные подтеки в месте примыкания кардана к коробке передач

  • Там, где соединяется карданный вал и коробка, есть приемный фланец с сальником. Это уплотнительное кольцо с течением времени теряет эластичность и способность обеспечить герметичное соединение. Поэтому необходима периодическая замена сальника.
  • Если конструкция КВ такова, что подвижные шлицы соединены с КПП, следует осмотреть шлицевую втулку. Вероятно образование заусенцев и шероховатостей на этом элементе. Есть два возможных пути решения проблемы. Хорошо, если получится убрать эти дефекты наждачной шкуркой. Если же не помогло – тут только замена шлицов.

5. Звон в карданной трубе

  • Крышка, предохраняющая от проникновения смазки в трубу, может отвалиться. Проблему решают разрезанием КВ и фиксацией крышки при помощи сварки.
  • Произошло отслоение или обрыв опоры сердечника, сделанного из свинца. В продаже нет труб со свинцовыми сердечниками, поэтому придется заменить кардан целиком.
  • Образовавшаяся во время сварки карданного вала окалина может остаться внутри. Чаще всего водитель никак не замечает этого. Но бывают случаи, когда особенно большие куски окалины звенят во время движения. Необходимо разрезать кардан и извлечь их.

6. Звон от карданного вала

Наиболее вероятная причина звона – плохое крепление грязеотражателя промежуточной опоры. Нужно выставить его по центру и приварить в четырех местах.

7. Скребущий или шоркающий звук во время движения

Карданный вал во время вращения задевает детали корпуса авто. Наиболее часто кардану мешают картер КПП или детали выхлопной системы.

Когда и по какой причине нужно менять крестовину кардана

Сам крест очень прочный и долговечный. Теоретически она способна обслужить пятьсот тысяч километров пробега автомобиля. Однако на практике срок полезного использования значительно сокращается. Это зависит от условий эксплуатации автомобиля, а также от качества изготовления (точнее, качества материалов) детали. Чаще через десятки тысяч километров необходимо заменить или отремонтировать поперечный кардан.

Следует отметить, что все это слышно в салоне, поэтому водитель быстро заметит, что что-то не так и пора на диагностику. В этом случае диагностика — очень простое мероприятие. Правда, для этого нужна смотровая шахта, виадук или лифт. Затем необходимо включить нейтральную передачу и спуститься вниз, то есть под машину. Затем, удерживая карданный вал одной рукой, попробуйте другой рукой повернуть карданный вал. Если будет люфт — это сразу будет заметно.

Обычно есть две причины появления люфта: износ игольчатого подшипника или износ самого поперечного вала. В свою очередь износ происходит в результате утечки или высыхания смазки в подшипнике, в результате воздействия влаги и пыли, попавших туда в результате износа или даже потери набивки

При покупке и сборке паука обращайте внимание на его состояние. Также не лишним будет обратить внимание на этот элемент при плановом ремонте автомобиля

Иногда чистый зазор может отсутствовать, если износ подшипника не слишком велик. Кстати, для этой неисправности характерен специфический скрип и писк при вращении. В этом случае может не потребоваться немедленная замена всей детали, а только замена смазки. Как это делается, будет рассказано чуть позже.

Не следует забывать о количестве крестовин в кардане. Их два: передний и задний. Во время диагностики необходимо проверить оба этих элемента

Обратите внимание, ведь практика показывает, что задний кроссовер изнашивается чаще. Дело в том, что он подвергается большим нагрузкам и больше подвержен воздействию грязи и воды

Замена крестовины рулевого вала тойота

Как заменить крестовину рулевого вала самому

Для замены потребуется приобретение крестовины — в среднем руб. Поменять своими руками или отдать машину в СТО? Этот вопрос волнует большое число автолюбителей и точного ответа на него. В российских автомобилях несложное и понятное рулевое управление, но в иномарках сложнее, хотя рулевая крестовина тойота карина е один и тот.

Замена крестовины рулевого вала не самая простая процедура, если нет уверенности в своих силах, лучше доверить ремонт профессионалам. Процедура самостоятельной замены крестовины рулевого вала Замена проходит в несколько этапов: Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.

Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля. DjMaN93 mobile Этот мануал может быть полезен новичкам, ищущим проблемы в рулевой системе своего автомобиля.

Вообще, инструкция универсальна для большинства автомобилей: Итак, разбираясь с проблемами в рулевой системе автомобиля, а именно: Их в автомобиле два: Естественно, больше всего достается внешнему карданчику, так как он живет в неблагоприятной для себя среде, но случаются и казусы — внутренний мертв, внешний жив.

Итак, приступаем. Выставляем колеса в рулевая крестовина тойота карина е прямолинейного движения. Для удобства можно сделать метки на руле и кожухе подрулевых переключателей.

Это поможет вернуть колеса прямо при изменении положения руля в ходе работ. Снимаем крышку воздушного фильтра с гофрой.

Замена карданчика вала рулевой рейки

Откручиваем болтик на 12 в салонев районе педального узла. Откручиваем болт на 12 под капотом. Для удобства можно нанести на узел WD При необходимости разжимаем карданчик для снятия его со шлицевой,наставив в шов зубило и ударяя по нему молоточком.

Вот сегодня решил его пофиксить.

Алексей Николаевич убедил меня что я могу это сделать самостоятельно, и я бравом настроенный поехал на авторынок за крестом. Брал в Г-7 месте. Обошлась 33 тыщи, якобы японская.

Попытался найти мыльник на ОКУ, но успехом поиски не увенчались, единственное место Г-9, рулевая крестовина тойота карина е мне сказали можно спрашивать — было закрыто. Нашел зубило, молоток, взял из старой машины набор ключей и головок с трещеткой. Нижняя часть внешнего карданчика очень сильно приражавела, пришлось полить вдшкой, и выбивать ее длинной монтировкой вверх находясь под машиной яма пришлась кстати.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
