Снимаем задний тормозной барабан на Рено Логан (фото и видео)

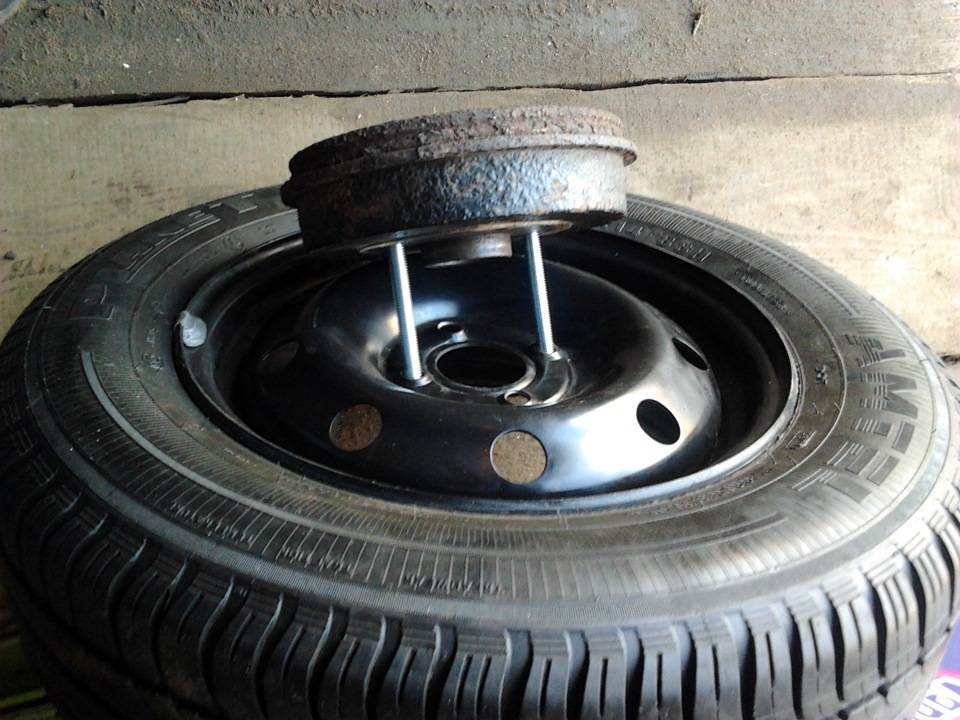

Съемник заднего барабана рено логан

На некоторых тормозных барабанах большинства автомобилей, имеются специальные отверстия с резьбой, в которые вкручиваются два болта, с помощью которых можно отжать барабан со своего места. Но часто тормозной барабан конкретно «приклеивается» к своему месту (от коррозии) и сорвать его с места двумя болтами не удаётся (повреждается резьба) и их усилия не хватает. А на некоторых машинах отверстий для болтов вовсе нет. В таких случаях без съёмника тормозного барабана не обойтись.

Большое преимущество этого съёмника в его прочности и большой длине внутренней резьбы держателя (но лучше конечно сделать трапецеидальную резьбу, вместо обычной метрической), и легко справляется он даже с большими волговскими тормозными барабанами, как с задними, так и с передними. Процесс установки съёмника и демонтажа тормозного барабана Жигулей, показан на рисунке 1.

При изготовлении этого съёмника, наиболее тяжело изготовить основу съёмника — держатель 2. Лучше конечно эту деталь заказать фрезеровщику, изготовить из цельной болванки, чем самому делать из пластин и сваривать эти пластины. Тогда съёмник получится ровным, красивым, а главное очень прочным.

Захваты 1 вставляются в держатель 2 и чтобы их зафиксировать в нужном положении (когда захваты зацепятся за края тормозного барабана), нужно зажать их стопорными винтами 4. Опорная втулка 6, более крупным планом изображена на рисунке 2 а.

Когда потребуется демонтировать более крупный задний тормозной барабан автомобиля Волга, то захваты нужно развернуть в другую сторону (относительно держателя), ну а винт нужно будет закрутить с обратной стороны. Конечно и опорная втулка для волги немного другая (см. рисунок 2б). Ну а если нужно будет демонтировать передний тормозной барабан автомобиля Волга, как показано на рисунке 3, то и здесь потребуется немного изменённая опора 4 (смотрите рисунок 2 в).

Вообще этот съёмник подходит для всех автомобилей, в том числе и для иномарок, и как уже многие поняли, потребуется всего лишь выточить опорные втулки (примеры смотрим на рисунке 2) именно для барабанов конкретной модели автомобиля. И как я уже писал про другие съёмники, например этот, или этот, детали приспособления желательно изготовить из легированной стали, особенно захваты и подвергнуть их термической обработке с закалкой и отпуском.

Надеюсь данная статья, и съёмник описанный в ней, поможет водителям, привыкшим всё делать своими руками, легко заменить тормозные барабаны своей машины, без порчи деталей, лишних усилий и нервов; успехов всем!

Автомобиль: Рено Логан. Год выпуска: 2012. Спрашивает: Михаил Чембаров. Суть вопроса: Меняю задние тормозные колодки, не могу снять тормозной барабан без съёмника, что делать?

Подошло время заменить тормозные колодки. Передние колодки уже заменил (подробно о выборе передних колодок тут — примечание редакции), осмотр передних тормозных дисков провёл. Начал замену, как понял, предыдущий владелец их вообще не менял ни разу, настолько всё тут прикипело. Снял колесо, открутил шпильки, и всё, дальше не получается. Никак не получается снять задний барабан без съёмника, что делать? В-первый раз такая проблема у меня!

Стоит ли менять самостоятельно?

Во время ремонта или обслуживания тормозов необходимо не только правильно собрать весь механизм, но и оценить состояние деталей — направляющих, манжет, пыльников, поджимных пластин, диска, пружин, шлангов и фитингов.

Степень износа тормозного диска может определить только специалист

Проводить ли обслуживание своего Renault Logan самостоятельно или доверить процедуру профессионалу, автолюбитель вправе решать самостоятельно. Но нужно помнить: вовремя выявленная мастером неисправность тормозов – это не только сэкономленные деньги, но и «страховка» от внезапной поломки, потери управления и дорожной аварии, в которой вы окажетесь виновником.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Снятие, замена, установка тормозного барабана задних колес Renault Logan Бензин

При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа. Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде.

При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали. В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз дорога должна быть сухой.

Последний тест должен быть проведен раза. Если следы тормозного пути ровные, то тормоза работают равномерно. Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом. Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.

Так, если этот параметр составляет больше 18, см для мотора объемом 1,4 литра или 20, см для двигателя 1,6 литрато устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Как снять задний барабан на Рено Логан: Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство имеется на СТО. Как снять тормозной барабан на рено логан проверьте позицию ручного тормоза Рено — он должен быть внизу. Чтобы снять барабан, подготовьте минимальный набор инструмента. Чтобы снять барабан на Рено, действуйте так: Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.

Демонтируйте защитный колпак если он предусмотрен на колесе вашего авто. Как снять тормозной барабан на рено логан зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.

Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки.

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз колеса не должны быть блокированы. Скручивайте заднюю ступичную гайку и выбрасывайте ее применение старой детали запрещено. Демонтируйте барабан тормоза с подшипником. Проводите измерения с помощью штангенциркуля.

Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.

Обслуживание задних барабанов Renault Logan 1

Задний барабан Рено Логан необходимо снять в том случае, если он сам повредился или требуется замена тормозного барабанного механизма целиком, вместе с цилиндрами, колодками. Или же для общей проверки тормозной системы. Как выполняется снятие этой детали, будет пояснено далее.

Перед обслуживанием барабанных тормозных механизмов

Вначале следует разобраться с тем, какая у вас установлена тормозная система.

Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.

Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.

Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.

Необходимые инструменты

Далее следует заняться подготовкой инструментария. Для Рено Логана потребуются:

инструмент для снятия заднего барабанного узла (наличие съемника важно);
набор ключей, чтобы снять колеса;
плоская отвертка;
торцевая головка «на 30».

Не лишними могут оказаться:

  • длинно-и плоскогубцы;
  • штангенциркуль.

Как снять задний барабан Рено Логан?

Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:

  • Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
  • После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).
  • Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40.

Без съемника

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

  • После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
  • В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
  • В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
  • Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
  • После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.

В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.

Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения. И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.

Теперь понятно, как выполнить снятие заднего тормозного барабана с Рено Логана. Оказывается, не так уж трудно выполнить эту процедуру даже без съемника. По завершении работы требуется проверить ручник Logan. Для этого его требуется запустить и удостовериться в должном качестве работы.

Снятие, замена, установка тормозного барабана задних колес Renault Logan Бензин

При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа. Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде.

При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали. В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз дорога должна быть сухой.

Последний тест должен быть проведен раза. Если следы тормозного пути ровные, то тормоза работают равномерно. Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом. Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.

Так, если этот параметр составляет больше 18, см для мотора объемом 1,4 литра или 20, см для двигателя 1,6 литрато устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Как снять задний барабан на Рено Логан: Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство имеется на СТО. Как снять тормозной барабан на рено логан проверьте позицию ручного тормоза Рено — он должен быть внизу. Чтобы снять барабан, подготовьте минимальный набор инструмента. Чтобы снять барабан на Рено, действуйте так: Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.

Демонтируйте защитный колпак если он предусмотрен на колесе вашего авто. Как снять тормозной барабан на рено логан зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.

Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки.

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз колеса не должны быть блокированы. Скручивайте заднюю ступичную гайку и выбрасывайте ее применение старой детали запрещено. Демонтируйте барабан тормоза с подшипником. Проводите измерения с помощью штангенциркуля.

Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Как распознать неисправность? Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали. Из-за того, что задние тормоза принимают на себя меньшую как снять тормозной барабан на рено логан, заметить уменьшение их эффективности удается не

Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана.

Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если как снять тормозной барабан на рено логан вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану.

Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

  • чашка пружины;
  • опорная стойка;
  • передняя и задняя колодки;
  • прижимная пружина;
  • верхняя и нижняя стяжные пружины;
  • распорная планка;
  • колесный цилиндр;
  • пружина регулятора;
  • рычаг привода и трос стояночного тормоза;
  • тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

  • Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
  • С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
  • Удаляется чаша с пружиной.

  • Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

  1. Отвести заднюю колодку от щита.
  2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.

  3. Снять данный элемент и пружину троса.
  4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места

Снятие, замена, установка тормозного барабана задних колес Renault Logan 2004-2015 Бензин

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Домкрат
  • Опорные стойки
  • Зубило тонкое
  • Молоток
  • Башмаки (2 шт.)
  • Монтажные лопатки (2 шт.)
  • Штангенциркуль
  • Напильник

Детали и расходники:

  • Тормозной барабан (2 шт.)
  • Гайка ступицы (2 шт.)

Примечания:

Замена тормозного барабана выполняется при его повреждении или сильном износе.

Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.

Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.

1. Включаем первую передачу.

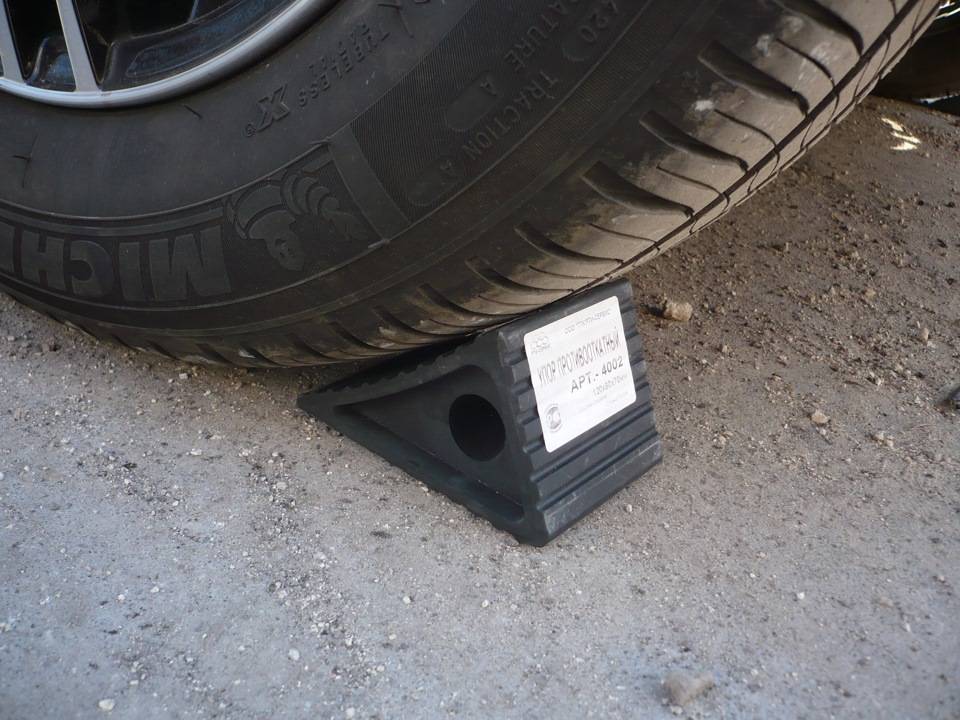

2. Устанавливаем противооткатные «башмаки» под передние колеса.

3. Снимаем с заднего колеса декоративный колпак (при его наличии).

4

Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток

5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.

6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.

Предупреждение:

При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.

7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.

8. Полностью выкручиваем все болты крепления и снимаем колесо.

9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.

Предупреждение:

Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.

10. Снимаем тормозной барабан с подшипником ступицы.

Примечание:

Тормозной барабан выполнен как одно целое с подшипником задней ступицы.

11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.

Примечания:

Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).

Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.

12. Снимаем и проверяем второй тормозной барабан.

13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.

14. Устанавливаем регулятор зазоров исходное положение.

15. С помощью монтажных лопаток сводим тормозные колодки.

16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.

Предупреждение:

Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.

17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.

18. Запрессовуем защитный колпачок гайки ступицы.

19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.

20. Убеждаемся что колесо может легко и свободно вращаться.

Примечание:

Допускается совсем легкое периодическое касание тормозных колодок к барабану.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта.

Как заменить задние тормозные колодки на рено логан с видео

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров. Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками

Также узнаем, что необходимо для самостоятельной замены

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

  • появление скрипа и скрежета при резком торможении;
  • наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
  • отслоение фрикционной накладки от основы;
  • стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

  • автослесарный вороток,
  • головка на 30,
  • отвёртка,
  • плоскогубцы,
  • штангенциркуль,
  • надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет.

Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой.

В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция

Замену проводим сначала на одном колесе, затем на втором.

  1. Устанавливаем автомобиль на ровной площадке.
  2. Опускаем рычаг стояночного тормоза вниз.
  3. Ослабляем колёсные шпильки.
  4. Снимаем отвёрткой защитный металлический колпачок.
  5. Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
  6. Снимаем колесо.
  7. Откручиваем гайку на ступице и снимаем тормозной барабан.
  8. Очищаем механизм заднего тормоза от грязи и пыли.
  9. Снимаем плоскогубцами пружину и сам регулятор зазора.
  10. Снимаем верхнюю пружинку, стягивающую колодки.
  11. Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
  12. Вынимаем планку-распорку с храповым механизмом.
  13. Снимаем стягивающую пружинку снизу.
  14. Отсоединяем трос ручника от колодки.
  15. Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
  16. Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
  17. Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
  18. Затягиваем гайку на подшипнике ступицы.
  19. Устанавливаем колесо.
  20. Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
