Рулевое колесо – снятие и установка
Внимание! Перед началом работы вблизи датчиков удара, рулевой колонки или панели приборов во избежание несанкционированного срабатывания подушки безопасности, которое может привести к травме, отключите провод от отрицательной клеммы аккумулятора (см. главу 12)
Внимание! Не используйте для сохранения настроек и памяти электронных приборов никаких посторонних источников питания, работая с компонентами системы SRS. Снятие
Снятие
1. Поверните ключ зажигания в положение OFF, затем отсоедините провод от отрицательного вывода аккумулятора. Выждите не менее двух минут до начала работы.
2. Поверните рулевое колесо таким образом, чтобы передние колеса установились в положение прямолинейного движения. На моделях 1996 и 1997 годов выпуска аккуратно подденьте и снимите декоративные накладки по обе стороны рулевого колеса. На всех моделях ослабьте затяжку винтов Тоrx, которые крепят модуль подушек безопасности к рулевому колесу (см. рис. 14.2). Отверните каждый винт настолько, чтобы канавка по окружности винта захватила край корпуса, однако не пытайтесь вынуть винты полностью из корпуса.
Рис. 14.2. Ослабьте винты Тоrx настолько, чтобы можно было отделить модуль подушки безопасности
3. Снимите модуль подушки безопасности с рулевого колеса (см. рис. 14.3,а), откройте запорное устройство разъема проводки и отсоедините разъем модуля (см. рис. 14.3,б). Храните модуль в безопасном и недоступном для посторонних месте.
Рис. 14.3,а. Подняв вверх, отделите модуль подушки безопасности от рулевого колеса
Рис. 14.3,б. Откройте запорное устройство разъема и отсоедините разъем проводки – показана модель выпуска с 1998 года. Потяните запорное устройство в направлении, показанном стрелкой. В моделях более ранних выпусков запорное устройство открывается отжатием защелки
Внимание! Работая с модулем, держите его накладкой от себя. Храните снятый модуль в безопасном месте накладкой вверх; ничего не кладите на него сверху
4. Отсоедините разъем проводки звукового сигнала и, если есть, разъем переключателя круиз-контроля (см. рис. 14.4).
Рис. 14.4. Отсоедините разъемы проводки звукового сигнала и переключателя системы круиз-контроля
5. Отверните гайку крепления рулевого колеса, затем нанесите метки взаимного положения на ступицу рулевого колеса и рулевой вал, если их еще нет, для того чтобы при сборке правильно установить рулевое колесо на место (см. рис. 14.5).
Рис. 14.5. Перед снятием рулевого колеса нанесите метки взаимного положения на ступицу рулевого колеса и рулевой вал
6. Снимите рулевое колесо с вала, используя, при необходимости, специальный съемник (см. рис. 14.6).
Рис. 14.6. Если рулевое колесо не сходит с вала, воспользуйтесь для его снятия специальным съемником
Внимание! Стягивая рулевое колесо с вала, не стучите молотком ни по валу, ни по съемнику. Не вращайте рулевой вал при снятом рулевом колесе – это приведет к нарушению центровки спирального контакта подушки безопасности и может вызвать его обрыв при эксплуатации автомобиля
7. Если спиральный контакт подушки безопасности необходимо снять, отсоедините разъем проводки, отверните четыре болта крепления (модели до 2000 года выпуска) или отпустите три зажима (модели выпуска с 2001 года) и снимите контакт с подрулевого переключателя (см. рис. 14.7).
Рис. 14.7. В моделях выпуска с 2001 года спиральный контакт подушки безопасности закреплен тремя зажимами
Установка
8. Убедившись в том, что передние колеса установлены в положение прямолинейного движения, отцентрируйте спиральный контакт следующим образом: разверните ротор спирального контакта против часовой стрелки до упора (чрезмерного усилия прилагать не следует), затем поверните его на 2,5 оборота по часовой стрелке и совместите метки (см. рис. 14.8).
Рис. 14.8. После того как вы отцентрировали спиральный контакт, убедитесь в том, что метки совмещены
9. Установите рулевое колесо, совместив метки на ступице колеса и рулевом валу. Заверните гайку крепления рулевого колеса и затяните ее моментом, предписанным Спецификациями.
10. Подсоедините разъемы проводки переключателя круиз-контроля и звукового сигнала.
11. Подсоедините разъем проводки модуля подушки безопасности и закройте запорное устройство разъема.
12. Убедившись в том, что разъем модуля подушки безопасности занимает правильное положение и его проводка нигде не пережимается, установите модуль подушки безопасности и затяните винты его крепления предписанным моментом.
13. Подсоедините провод к отрицательному выводу аккумулятора.
Ремонт сработавшей подушки
При попадании транспорта в ДТП водителей часто интересует вероятность восстановления подушки. Ремонт не представляется возможным, поэтому патрон, саму подушку и облицовку необходимо менять полностью, а стоят такие работы весьма недешево. Альтернативой является восстановление AirBag. Также имеют право на существования варианты с установкой обманок, муляжей и прочие хитрости.
Восстановление
Наиболее правильный вариант восстановления – замена подушки и пиропатрона
Восстановление облицовки происходит с максимальной осторожностью. Несмотря на предстоящие затраты, водитель все-таки сможет сэкономить, поскольку полноценная замена стоит еще больше
Доверять работы по восстановлению следует исключительно профессиональным мастерам с соответствующими навыками, поскольку блок управления необходимо грамотно настраивать. Фактор сбоя данных приведет к срабатыванию AirBag без весомой причины в любой момент.
Решить проблему сможет новый блок системы SRS AirBag, который откорректирует память компьютера и в будущем, когда новая подушка будет установлена, возникновения ошибки удастся избежать.
Монтажная пена
Рассматриваемый способ нельзя назвать правильным и функциональным. Блок следует полностью разобрать и использовать монтажную пену для заполнения свободного пространства. Облицовка прикрывает подобного рода безобразие и обеспечивает визуально эстетичный внешний вид. Ни о какой безопасности и защите речи не идет.
Муляжи и обманки
Также существует способ с установкой специальных обманок, которые при обстоятельствах отсутствия подушек безопасности имитируют их работоспособность. Простота и дешевизна такого варианта – основные факторы, которые могут привлечь. Муляж на рулевое колесо интересует водителя в первую очередь. Данная тенденция обусловлена тем, что с руля крышка отлетает первой, когда срабатывает AirBag, а обратная ее установка не предусмотрена. Муляж крышки позволяет закрыть место, где раньше была подушка. Что касается работы самой системы, есть два способа ее обойти:
- В первом случае речь идет об использовании реле времени, способного дезактивировать индикатор системы безопасности. Через конкретный временной промежуток лампочка обесточивается. То есть, после активации зажигания индикатор погаснет не через 2, а через 7 секунд в среднем. В итоге мы имеем внешнюю имитацию установленной по умолчанию системы безопасности, но если к машине подключить сканер, ошибки как и раньше будут отображаться.
- Второй способ избавляет от риска, что сканер распознает ошибки. Секрет заключается в монтаже резистора с конкретным сопротивлением. Определенный параметр сопротивления характерен для пиропатрона, по нему определяется исправность или поломка детали. Когда система срабатывает, сопротивление обнуляется, что приводит к загоранию соответствующего индикатора.
Снятие старого руля
Чтобы замена руля прошла успешно, проверьте, есть ли в нём фиксаторы — для этого нужно осмотреть заднюю сторону ступицы при помощи зеркала или сделать фото с помощью телефона. Обычно они представлены небольшими утолщениями вала руля с прорезями, открывающимися в крайнем положении. Если фиксаторы имеются, нужно поочерёдно снять их — для этого руль поворачивается вправо и влево соответственно, после чего в упомянутые отверстия вставляется отвёртка. Несильно нажав на ней, вы услышите щелчок, и почувствуете, что между самим рулём и колонкой появилось небольшое пространство. Проделав такую операцию со вторым фиксатором, приступайте к снятию центральной гайки.
Выполняется такая процедура обычно воротком с головкой М12, поскольку гайка обычно утоплена достаточно глубоко в полость руля. Во время снятия гайки руль следует придерживать одной рукой, не позволяя ему свободно вращаться. Когда процедура будет закончена, стоит аккуратно потянуть за рулевое колеса, контролируя процесс взглядом сбоку
При замене руля очень важно не повредить провода и электрические контакты — за их натяжением вам и придётся следить. Аккуратно высвободите натягивающиеся провода и окончательно снимайте старый руль
Ремонт и возможные риски
Как уже говорилось, недостаточно просто поставить другую подушку. Она не будет функционировать. Для должной работы потребуются следующие мероприятия.
- Замена датчиков удара.
- Перепрошивка или установка нового электронного блока SRS.
- Проверка и возможная замена всей проводки блока.
- Замена подушек безопасности, которые сработали при ударе.
Если нет возможности подобрать оригинальные комплектующие, то отчаиваться не стоит. Практически каждый автосервис сможет подогнать под автомобиль элементы доступных производителей. Но лучше оригинала нет ничего.
Если возникли поломки электронного модуля, то при покупке заменителей нужно учитывать количество подушек безопасности в автомобиле и блоке. Они должны полностью совпадать.
Риски
Снятие и установка подушек безопасности травмоопасное занятие
Важно соблюдать все меры предосторожности. Что может случиться? Все дело в срабатывании пиропатрона
Что нужно сделать, чтобы обезопасить себя?
Отключить питание блока от аккумулятора, чтобы он случайно не подал сигнал активации.
Подождать 5-10 минут – за это время внутренний запас энергии исчерпается.
Отключить и снять блок.
Максимально осторожно произвести снятие и установку подушек.
Никогда не держите голову перед рулем, а соответственно, и подушкой.
По возможности следует минимизировать использование металлических инструментов, во избежание замыканий и срабатывания. Не менее осторожным нужно быть и при работе с пиропатроном. По сути, это небольшая взрывчатка. Смешивание элементов приводит к созданию тепловой реакции и взрыва.
Замена неисправных подушек безопасности
Первое, с чего нужно начать – стирание Crash Data из памяти. Производители предполагают замену на новый электронный блок, но цена его достаточно велика и не всем по карману.
Второй вариант – обратиться в сервисный центр. Многие из них проводят стирание памяти. Эта процедура возможна почти всегда, но встречаются случаи, когда необходима только полная замена.
Завершает ремонт подушек безопасности их замена. После этого можно проверять систему. При включении зажигания должна загореться лампочка SRS. Прогорев 5-10 секунд, она выключается. Если этого не произошло, то потребуется проверка электронного блока на его полную исправность. На этом, в основном, и заканчивается действие – восстановление подушек безопасности завершено.
Рекомендуем: Почему дымит бензиновый двигатель и что делать в таком случае?
От слов к делу
Как снять подушку безопасности? Если трудности не отпугивают, то давайте рассмотрим процедуру монтажа/демонтажа подушки с руля своими силами.
Порядок действий следующий.
- Отрегулировать руль для удобной работы. Опустить его максимально вниз и вытянуть.
- Повернуть рулевое колесо в левую/правую сторону. С обратной стороны руля можно будет заметить отверстие, в котором располагается защелка.
- Просунуть отвертку в это отверстие и приподнять крепление.
- Повторить процедуру для второй стороны.
- Отсоединившуюся подушку слегка вытянуть вперед. Отсоединить провода на рулевом колесе.
Все. Установку новых элементов проводят в обратном порядке.
Примечание
Для полного восстановления безопасности потребуются сделать еще кое-какие манипуляции.
- Заменить торпеду – деформация и осколки после удара могут повлиять на срабатывания.
- Заменить пружину рулевого переключателя.
- Заменить натяжители ремней.
В заключение хочется добавить несколько советов. Первый – замена надежнее перенастройки. Только полная замена всех активных компонентов гарантирует правильную работу системы. Второй – восстановление после удара не делается наполовину. От этого может снизиться вероятность срабатывания в экстренных ситуациях и безопасность. Третий – при покупке аналогов нужно полностью убедиться в полном соответствии с определенным автомобилем.

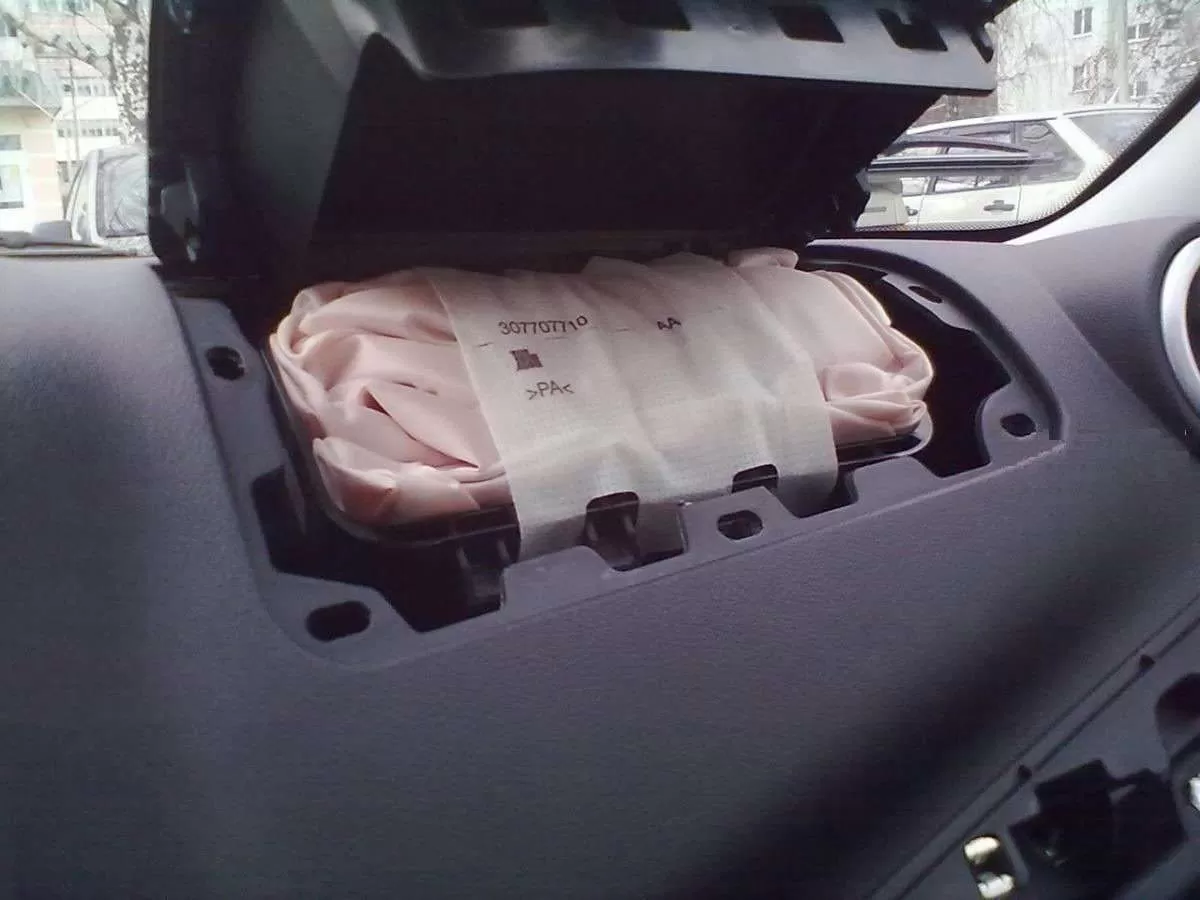

Менять пассажирскую подушку
Здесь все немного посложнее, дело в том, что у большинства автомобилей подушка находится за панелью торпедо. Чаще всего после выстрела портиться обшивка. На некоторых авто система крепится к раме авто и для замены приходится снимать панель торпедо.
Первое что нужно сделать это снять кожух с руля и снять подушки, даже если она в исправном состоянии. Также необходимо открутить крепежный болт и снять сам руль. После над педалями можно увидеть еще несколько болтов, их тоже необходимо открутить, это даст вам возможность добраться до центральной консоли.
Далее вам необходимо отщелкнуть защелки с помощью отвертки на центральной консоли. Это поможем вам снять штатную магнитолу и все остальное. После отсоединения этого всего вы сможете снять панель торпедо, но делать это нужно аккуратно.
Если же панель была повреждена, а на некоторых авто так бывает, то к сожалению вам придется поменять панель. В данном случае мы разберем только замену подушки, если панель при этом целая. Снимать панель необходимо аккуратно для того чтобы не повредить ее, крепежи и саму подушку. Если у вас иномарка, то крепежей будет очень много, проследите за этим.
Делать желательно все в гараже с освещением, так как процедура это не быстрая, иногда придется потратить пару дней. Также еще стоить помнить, что после аварии у вас есть повреждения кузова, которые тоже надо исправлять, но об этом позже.
Помните, скорее всего требуют ремонта ремни безопасности, лобовое стекло и еще некоторые детали автомобиля.
Ваша задача снять отключить все подходящие провода и демонтировать сам механизм. Затем нужно поставить все новое, но в обратном порядке. Но стоить помнить, что не стоить лезть, если вы не разбираетесь в автомобильной электронике.
Как снять подушку безопасности с руля? Это можно, но зачем? »
Можно смело утверждать, что мало кто знает, как снять подушку безопасности с руля. Поводов для этого может быть достаточно, от плохого контакта кнопки сигнала, до замены рулевого колеса. Хочется сразу предупредить всех желающих самостоятельно восстановить работоспособность модуля безопасности. Это будет напрасный труд, так как сделать это в домашних условиях практически невозможно. Зафиксировано много случаев, когда после самостоятельного восстановления, происходили самопроизвольные срабатывания этих устройств. Поэтому будет лучше, когда восстановлением их будут заниматься специалисты.
Как снять подушку безопасности с руля
будет рассказано для всех желающих. В процессе работы особых трудностей не встречается, но нужно учесть, что в некоторых моделях фиксаторы отщёлкиваются отвёрткой, а в других автомобилях потребуется шестигранник. Также могут возникнуть проблемы при снятии рулевого колеса, где нужен специальный ключ.
Немного о принципе работы модулей безопасности
Эти устройства предназначены для сохранения жизни водителю и пассажирам движущегося автомобиля. Если первые образцы защищали только находящихся на передних сидениях машины, то теперь они работают по всему салону автомобиля, спереди, сзади и по бокам. Благодаря их использованию сохранены жизни сотням тысяч людей. Среди водителей можно услышать утверждения о том, что их срабатывание можно вызвать ударом ногой или рукой по бамперу или другой части машины. Это далеко не так.
Главная задача такого устройства в самые сжатые сроки снизить инерционную скорость сидящих людей в машине. Для их срабатывания нужен сигнал от датчика, который срабатывает во время столкновения в движении, при скорости начиная от 25 км/ч. От замыкания выключателя срабатывает пиропатрон и от сгорания специального состава, подушка мгновенно наполняется азотом. Скорость наполнения составляет примерно 300 км/час. Через несколько секунд начинается постепенный выход газа из сработавшего модуля, чтобы пассажир или водитель мог двигаться.
Как происходит демонтаж?
Поводов для такой операции может быть множество, выполнение её не требует особого напряжения, и не доставляет проблем исполнителю. Имеются небольшие нюансы по разным моделям машин, но об этом будет скачано чуть позже. Для примера будет рассмотрено снятие подушки на автомобиле . Порядок действий будет примерно таким:
- При включенном зажигании нужно установить рулевое колесо и оставить его в стандартном положении;
- Отключают «минус» аккумуляторной батареи от массы машины. Это делается для того, чтобы при установке модуля безопасности на место, бортовой компьютер не выдал ошибку её работоспособности. Специалисты, которые неоднократно выполняли такие операции, рекомендуют выждать после этого несколько минут, пока разрядятся все конденсаторы и не произойдёт её самопроизвольное срабатывание;
- Устанавливают максимально возможный вылет рулевого колеса;
- Далее нужно повернуть «руль» на 90 градусов в любом направлении и оставить в таком положении;
- На обратной стороне рулевое колесо имеет два отверстия, через которые можно осуществить разблокировку подушки. Для этого нужно приготовит небольшую отвёртку и маленькое зеркальце. Последнее нужно для облегчения попадания отвёрткой в отверстие;
- Следующим шагом этой операции будет установка отвёртки в отверстие до её упора в донышко;
- Осторожным движением отвёртки вверх отщёлкивают блокирующий фиксатор модуля безопасности с одной стороны;
- Такие действия нужно выполнить и с другим блокирующим устройством модуля. Для этого снова нужно повернуть подушку на 90 градусов и отвёрткой освободить вторую защёлку;
- После этого модуль уже лёгким движением можно извлечь со своего гнезда;
- Чтобы завершить работы по её демонтажу, нужно аккуратно отсоединить электрический разъём подушки на рулевом колесе.
Отличия китайского шлейфа от оригинального
Шлейф подрулевой Ниссан Кашкай китайского производства отличается от оригинальной детали. Этот факт нужно иметь в виду при покупке дешевой запчасти. Во-первых, на изделии из Китая нет отвода, отвечающего за работу круиз-контроля. Если в кроссовере нет указанной опции, выбор в пользу китайской запчасти можно считать обоснованным. Во-вторых, на конце оригинального шлейфа предусмотрен пластиковый угол (под 90 градусов), а на заменителе есть лишь прямая пайка.
Рекомендуем: Как настроить зеркала в автомобиле: учимся правильно регулировать
По этой причине для правильного размещения в посадочном гнезде кабель необходимо сгибать под прямым углом вручную. Производитель специально делает его длиннее оригинала и дает рекомендации по поводу правильного загиба. Такое действие сокращает срок службы детали, в ряде случаев контакты отпаиваются еще во время установки. Вопрос о том, производить ли замену испорченного шлейфа дешевым китайским изделием, каждый решает самостоятельно.
К чему приводит нерегулярный сервис?
Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.
В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.
Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:
- 100% разборке рейки;
- выявлении поврежденных элементов;
- определении деталей, имеющих недопустимый износ;
- замене подшипников и уплотнителей;
- диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
- проверке механической прочности вала, в том числе на хрупкость;
- согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).
При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.
Что ставят вместо них: муляжи и обманки
При нежелании владельца автомобиля устанавливать новые подушки безопасности взамен сработавших допускается использование так называемых обманок — устройств, имитирующих работоспособность Airbag при её отсутствии. Данный вариант дешёвый и простой, однако в несколько раз снижает безопасность передвижения в автомобиле.
В таких ситуациях в первую очередь приобретают муляж на рулевое колесо. После срабатывания подушки безопасности крышка с руля отлетает, и установить обратно её невозможно. Для придания салону презентабельного внешнего вида приобретается муляж крышки, который закрывает местоположение подушки.
Первый подразумевает использование реле времени, способного погасить лампочку системы безопасности. Оно обесточивает лампу через определённый временной интервал. Проще говоря, лампа после включения зажигания потухнет спустя 5–7 секунд.
Такой вариант позволяет внешне сымитировать штатную систему безопасности, но при подключении сканера к автомобилю блок управления будет выдавать ошибки. Стоимость воплощения такого варианта минимальна — достаточно приобрести реле, а установить его можно своими руками.
Эмулятор лампочки Airbag, устанавливаемый на блок управления
Второй метод не требует практически никаких финансовых затрат, но исключает вероятность распознавания ошибок сканером. Для этого устанавливается резистор с определённым сопротивлением.
Суть этого способа проста — у пиропатрона подушки безопасности имеется определённое сопротивление, по которому блок управления определяет, исправна деталь или нет. Срабатывание системы обнуляет сопротивление, соответственно, блок выдаёт ошибку и зажигает индикатор на приборной панели.
Резистор, установленный на Airbag и создающий необходимое сопротивление
Перечисленные выше варианты замены сработавшей подушки безопасности экономичны и быстро воплощаемы, но абсолютно небезопасны. В случае столкновения спасти водителя может только исправная система Airbag, а не её муляж.
Предлагаемые народными умельцами способы замены сработавших подушек безопасности на муляжи и подделки небезопасны — блок управления автомобиля будет считать, что Airbag отсутствует, выдавая ошибку
Визуальное неприятие постоянно горящего индикатора на приборной панели отвлекает внимание водителя от дороги, что грозит риском попадания в ДТП. Наибольшую опасность несут столкновения и аварийные ситуации — в этом случае система безопасности автомобиля просто не сработает, поскольку подушка безопасности заменена муляжом, неспособным защитить человека от травм и сохранить его жизнь и здоровье
Система безопасности автомобиля гарантирует сохранность здоровья и жизни водителя и пассажиров в случае столкновения. Регулярная проверка её работоспособности и своевременная замена сработавших элементов повышает безопасность поездок на автомобиле.
