Проверяем модуль зажигания на инжекторной ВАЗ-2110 8 клапанов своими руками

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Если этого не происходит, с мотором начинаются проблемы:

• падение мощности;
• высокий расход бензина;
• провалы при разгоне;
• нестабильные холостые обороты;
• отказ двигателя при запуске.

Признаки

• Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
• Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
• Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Залитые свечи. Грязные электроды свечей. Пробой изолятора свечи.

Как проверить модуль зажигания?

1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

1. Отключаем от модуля коннектор с сигнальными проводами.

   Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

2. Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

   Проверяем напряжение между выводом 15 и «массой» колодки.

3. Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его. Ключом на 13 отворачиваем болты крепления к блоку цилиндров. Откручиваем болты крепления к картеру сцепления. Снимаем модуль вместе с кронштейном.

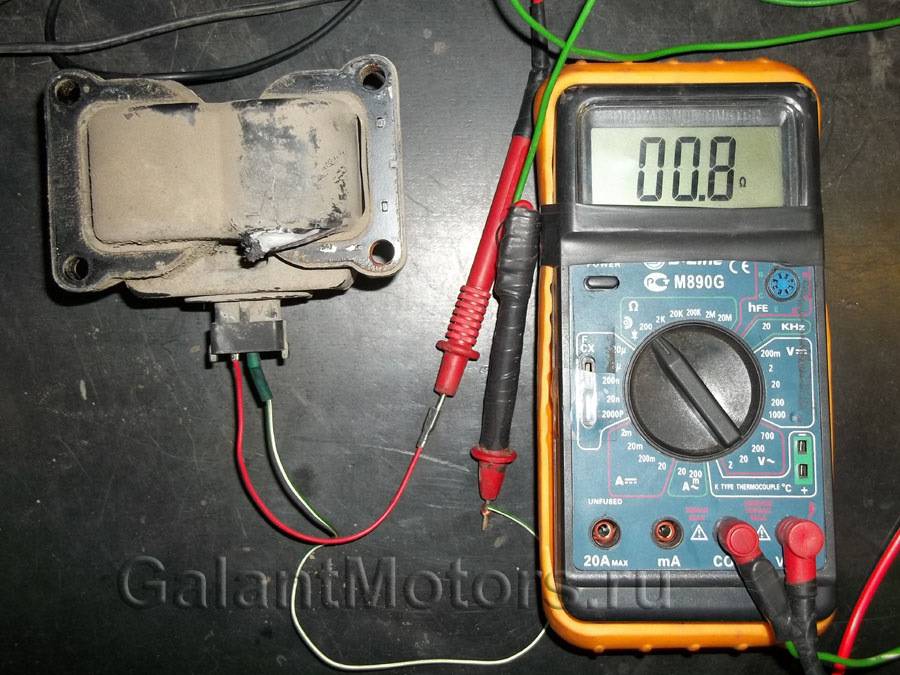

4. Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

   Схема проверки первичных обмоток.

5. Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

   Схема проверки вторичных обмоток.

6. Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

   Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

• Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
• Р-0351 — не работает катушка 1-4 цилиндров;
• Р-0352 — не работает катушка 2-3 цилиндров.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Основные причины отсутствия искры

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

• Выход из строя топливного насоса.
• Свечи зажигания.
• Катушка зажигания.
• Высоковольтные провода и их расположение.
• Газораспределительный механизм.

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Непосредственно насос проверяется легко — замыкаются контакты через тестер. Если показания отсутствуют, то деталь «умерла» и требует замены. Если насос — «живой», то необходимо почистить контактную группу и проверить проводку на наличие обрывов.

Свечи зажигания

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

Подключаем свечу к высоковольтному проводу, который подключается в 1 цилиндр, а наружной стороной к кузову, чтобы получить массу, и даем контакт зажигания.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним — установкой новой.

Высоковольтные провода

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

Модуль зажигания ваз 2110 – ремонт своими руками

Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.

Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.

Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:

• выкрутите и осмотрите свечи – если модуль зажигания (МЗ) обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
• отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 — 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.

При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать. Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.

Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)

Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать

Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.

Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).

Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).

Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:

• В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
• На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
• Места пайки покрываем техническим лаком;
• После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
• Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.

Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.

Теги своими руками, зажигание

Похожие материалы

Проблемы со стартером

У многих владельцев ВАЗ 2110 возникала такая ситуация, когда не крутил стартер после вставки и проворачивания ключа. Они слышали характерные щелчки. Это говорит о том, что втягивающее реле не работает. Что в этой ситуации делать? Некоторые скажут, что нужно определить, где находится реле зажигания на ВАЗ 2110 и решить проблему.

Но дело в том, что у «десятки» реле стартера, то есть зажигания, как таковое отсутствует. Вместо него работает втягивающее реле. На него подается плюсовой контакт от замка зажигания. Монтируют это реле на стартер. Оно имеет круглую форму и примерно в два раза меньше самого стартера.

Видео «Рекомендации по диагностике МЗ»

Важные рекомендации и особенности диагностики МЗ в автомобилях ВАЗ 2112 приведены на видео ниже (автор — канал Дневник АвтоЭлектрика).

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Проверка катушки на ВАЗ 2101-2110

Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях.

Далее сам процесс проверки:

Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать.
Послабляем крепление катушки и извлекаем ее

Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений

Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить;
Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А, использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет 3,07-3,5 Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой27.3705 данный параметр составляет0,4-0,5 Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами —3122.3705 и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне0,39-0,47 Ом, а для второй –0,37-047 Ом;
Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять 7,4-9,2 кОм. У модели 27.3705 данный параметр должен находиться в районе5,0 кОм, у 3122.3705 –0,4 кОм, а у 8352.12 –1,0 кОм;
Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее 50 МОм;
Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно пользоваться боковыми зеркалами – советы профессионалов

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

1. использование некачественных или неподходящих по параметрам свечей;
2. эксплуатация при неработающих проводах высокого напряжения;
3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

1. неустойчивый (плавающий) холостой ход;
2. двигатель с трудом набирает обороты;
3. характерный звук работы мотора (троение);
4. рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Электронная система включает в себя множество электрических узлов и элементов, в число которых входит и катушка зажигания. Модуль зажигания — это электрическое устройство, которое преобразует импульсы амплитудой 12В в высокое напряжение, для образования искры между электродами свечей. Модуль 8-клапанного двигателя ВАЗ рассчитан на подключение 4-х свечей.

Часто модуль выходит из строя и половина цилиндров перестают работать вовсе или работают с пропусками воспламенения.

Как проверить катушку зажигания тестером на ВАЗ 2106, а также ВАЗ 2109 и ВАЗ 2110 (карбюратор)

На старых ВАЗах найти катушку несложно. Она находится в зоне свободного доступа, под капотом. Для проверки потребуется обычный мультитестер, который за небольшую сумму можно приобрести во многих магазинах.

Видеоурок по измерению сопротивления катушки зажигания

Порядок действий следующий:

1. Отключите «минус» на аккумуляторе. Отсоедините провода катушки зажигания, ослабьте кронштейны. Произведите очистку корпуса катушки. Если при этом были выявлены явные повреждения, трещины и т.п., лучше сразу поменяйте прибор новым, так как использовать такую катушку нельзя.
2. На тестере включите режим омметра. Для проверки «первички» установите щупы или зажимы на боковые выводы, находящиеся на корпусе катушки. Дисплей тестера покажет около 3,07-3,5 Ом (родная катушка 2106 для контактной системы зажигания) или 0,45± 0,05 Ом (катушка 27.3705 под бесконтактную систему зажигания). Для ВАЗ 2108, 2109 и 2110 — 0,43±0,04 (катушка 3122.3705) и 0,42±0,05 Ом (катушка 8352.12). В случае, если «первичка» пробита или перегорела, показатели сопротивления, скорее всего, будут стремиться к бесконечности.
3. «Вторичка» требует аналогичной проверки. Но теперь первый щуп идет на боковой вывод, а второй — на центральную клемму. Кроме того, показатели будут исчисляться в тысячах Ом. Так, в соответствии с заводскими цифрами по ВАЗ 2106 должно быть 5400-9200 Ом, для 2109 и 2110 — 0,40 кОм (катушка 3122.3705) или 1,00 кОм (катушка 8352.12).
4. Проверьте также сопротивление изоляции на массу. Для этого один щуп установите на корпус катушки, второй — на каждую из клемм поочередно. Тестер должен показать не менее 50 мОм.

Катушка зажигания ремонту не подлежит

Сильные отклонения от нормального диапазона — повод заменить катушку новой. Следует заметить, что данный элемент системы зажигания не подлежит ремонту.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Если нет искры, или мотор троит и глохнет, перегорает предохранитель зажигания. Перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея2 – выключатель зажигания3 – реле зажигания4 – свечи зажигания5 – модуль зажигания6 – контроллер7 – датчик положения коленчатого вала8 – задающий дискА – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1) 1а- сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)2) 12 вольт после зажигания3) 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать по очередно правый и средний контакт на модуле зажигания. И левый и средний.При исправном модуле:Сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и Так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания ( Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль это своего рода трансформатор- у него может быть или обрыв обмотки или КЗ. Что нарушит работу Системы зажигания. И вызовет Более большой ток который приведет к сгоранию силового ключа.)

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

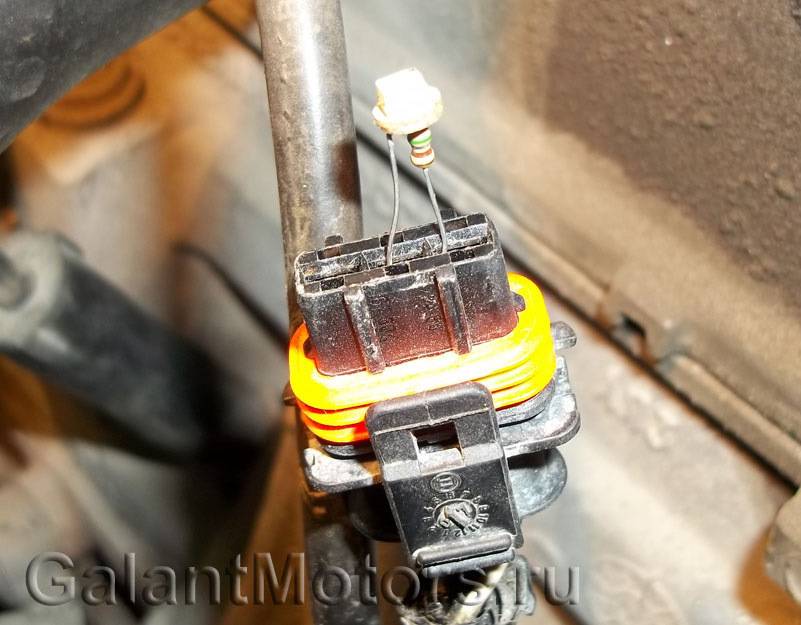

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

И так мы поняли что силовой ключ сгорел.Далее нужно снять ЭБУ для прозвонки самого силового ключа.Как это можно сделать можно увидеть на этом видео:

Далее находим вышедший из строя силовой ключ:

И заменяем его.Все ставим на свои места в автомобиль и заводим машину.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.
