Как проверить компрессию двигателя ВАЗ-2114: норма для 8 клапанов

Изменение в меньшую сторону

Есть 2 разновидности ухудшения показателей: снижение давления во всех 4 цилиндрах либо только в одном, реже — в двух. Пределом, при достижении которого требуется немедленный ремонт, считается отметка 11 бар. Когда компрессия маленькая при всех 4 замерах, то в двигателе нужно искать одну из следующих неисправностей:

Выработали ресурс поршневые кольца. Давление падает постепенно, по мере износа. Считается вполне закономерным процессом.
То же, поршневая группа целиком. Сечение цилиндров вследствие работы коленвала становится не круглым, а эллипсоидным. Между стенками и поршнями образуются зазоры, которые не прикроют даже новые кольца.
Клапаны покрылись нагаром с внутренней стороны (на жаргоне: подгорели) и потеряли герметичность. Нагар мешает клапану полностью сесть в седло и закрыться.
Грубо нарушены правила регулировки тепловых зазоров клапанов. Когда зазоров нет, после прогрева мотора клапаны постоянно приоткрыты. Эта самая безобидная неисправность устраняется регулировкой, после которой надо повторно замерить компрессию.

Первые 3 неисправности, как правило, приходят вместе и однозначно ведут к разборке силового агрегата. Редко случается, что после снятия головки цилиндров обнаруживается только износ колец. Обычно клапаны и седла тоже нуждаются в очистке и протирке, а внутри наблюдается выработка в виде эллипса.

Другой вариант — когда компрессия пропала в одном месте: вот только вчера была, а сегодня автомобиль уже «чихает» на 3 цилиндрах. Причины следующие:

покрылся нагаром и перестал закрываться 1 клапан или 2 соседних;
от перегрева один поршень расширился больше остальных и ободрал стенки цилиндра;
ошибка при регулировке клапанов, какой-то из них сильно «зажат».

Как и в предыдущем случае, окончательный диагноз ставится после разборки мотора, осмотра и замера величины эллипса. Царапины на внутренних стенках будут видны сразу и приведут к замене всех поршней вместе с кольцами и ремонту цилиндров.

Замеры давления

То, какая должна быть компрессия на ваз 2114 в норме, мы уже ответили. Теперь рассмотрим — как же ее, собственно, измерить? Для начала нам потребуется специальный прибор, называемый компрессометр.

Компрессометр

Все измерения при помощи него выполняются в следующем порядке:

Полностью зарядить аккумулятор.
Прогреть мотор до 75-90 гр. С.
После того, как двигатель прогреется, выкрутить все свечи.
Отключить шланг подачи топлива.
Вставить измерительный прибор в первое свечное отверстие.
Нажать на педаль газа и держать ее (для этого выполнять измерения необходимо вдвоем).
Запустить стартер и провернуть при его помощи коленвал.
Дождаться, пока показания на циферблате (мониторе) прибора не достигнут максимума — это и будет значение компрессии в конкретном цилиндре.
Переместить компрессометр в другое свечное отверстие и продолжить измерения.

После того, как давление измерено во всех цилиндрах, можно делать выводы об общем состоянии двигателя и необходимости его ремонта/восстановления.

Если компрессия не соответствует норме, то от поездок на автомашине следует отказаться и попытаться сначала решить эту проблему. В противном случае (особенно, если давление сильно завышено) двигатель может полностью выйти из строя, после чего потребуется его полное восстановление.

Таблица: Какая должна быть компрессия у автомобилей

Автомобиль	Компрессия, кг/см 2
ВАЗ 2106-07	11
ВАЗ 2109	11
ВАЗ 2110	13
Audi A4 (2011-2019) 1.8-2.0/3,0	12/12.5
Chevrolet Cruze 1.6/1.8	14/13
Chevrolet Lanos 1,5	12
Chevrolet Lacetti 1,6/1,8	12/12.5
Chevrolet Aveo 1,6	13.5
Daewoo Gentra 1,5	12.5
Daewoo Matiz 0,8	11
Daewoo Nexia 1,5/1,6	10.5/11
Ford Focus (2014-2019) 1,0/1,5-2,0	12/Слишком много различных вариантов
Ford Focus (2011-2014) 1,6/1,6 с турбонаддувом/2,0	13.5/18/14
Honda Civic (2008-2019) 1,8/2,4	13/13
Hyundai Elantra (2013-2019) 1,6	13
Hyundai Solaris (2011-2019) 1,4/1,6	13/13
Kia Sportage (2011-2019) 2,0	13
Kia Sportage (2004-2010) 2,0	12.5
Kia Cee»d 1,4/1,6	13
Kia Rio (2005-2011)	12.75
Kia Rio (2011-2019)	12.5-13
Mazda 3 (2010-2019) 1,5/1,6/2,0	16/12/16
Mazda 6 (2011-2019) 2,0/2,5	16/15
Mitsubishi ASX (2010-2019) 1,6/1,8/2,0	13/12.5/12
Mitsubishi Lancer (2007-2019) 1,5/1,6/1,8	12.5/12.5/12
Nissan Juke	12.5
Nissan Qashqai 1,6/2,0	12,5/12
Opel Astra 1,4/1,6	11/13
Opel Corsa 1,2/1,4	12.5/12.5
Toyota RAV4 (2006-2019) 2,0/2,2/2,5	12/18/12
Toyota Camry (2009-2019) 2,0/2,4/2,5/3,5	11.5/12/12/12,5
Toyota Corolla 1,3/1,6/1,8	13.5/12/12
VW Tiguan 1,4/2,0	12/12
VW Golf (2009-2019) 1,2/1,4/1,6	12/12/12.5
VW Jetta (2010-2019) 1,4/1,6	12/12.5

Как известно, для нормального функционирования двигателя ВАЗ-2114 должна быть нормальная компрессия в цилиндрах. Но, не все автомобилисты понимают, как её замерить и что должно быть нормой. Данная статья расскажет о норме компрессии в цилиндрах двигателя, а также о причинах увеличения показателя и процессе замера.

Видео о замере компрессии на ВАЗ-2114 своими руками:

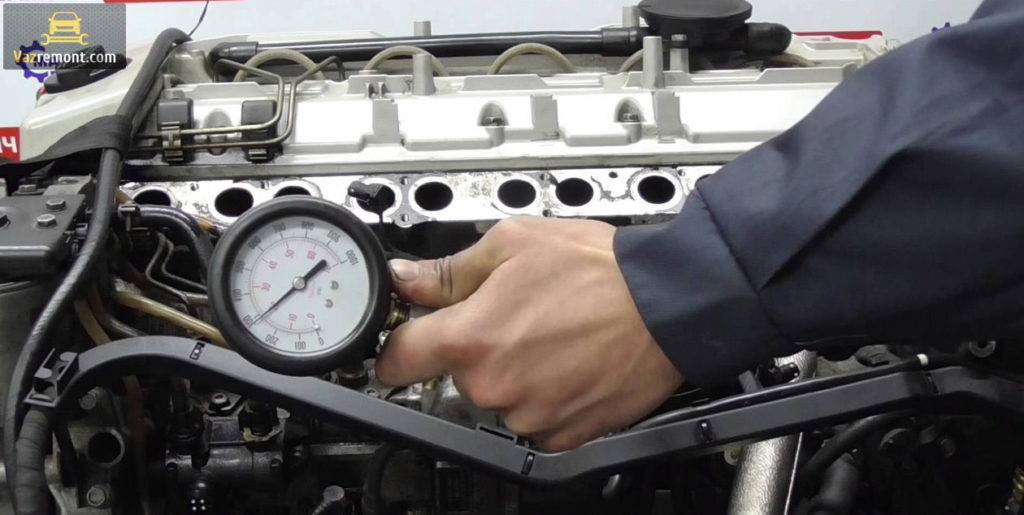

Процесс замера компрессии в двигатели

Согласно нормативно-технической документации установлен граничный показатель компрессии в цилиндрах двигателя ВАЗ-2114. Так, увеличение или уменьшение показателя – не считается нормой, поскольку завышенное сжатие воздушно-топливной смеси в двигателе может привести к не очень хорошим последствиям.

Также, стоит отметить, что компрессия во всех цилиндрах должна быть относительно одинаковой. Разные показатели не являются нормой и это первые звоночки к капитальному ремонту двигателя.

Нормальная компрессии в цилиндре двигателя

При замерах разница в компрессии между цилиндрами не должна превышать 1 бар

Пример плохой и нормальной компресс

Приведём наглядный пример: 12-13-12-13

– это нормальная компрессия для двигателя, а вот12-11-12-8 – это не нормально и считается, что двигателю нужна диагностика и капитальный ремонт.

Причины увеличения компрессии

Компрессометр для замены компрессии

Становиться понятным, что понижение компрессии в двигателе связано с износом основных элементов, таких как: поршни и компрессионные кольца, коренные и шатунные вкладыша, а также клапана. Но, с какими причинами связано то, что компрессия повысилась?

Итак, рассмотрим, основные из них:

При выполнении ремонтных операций связанных с газораспределительным механизмом, была допущена ошибка в регулировочных работах , что изменило порядок работы узла, а соответственно и сжатие в цилиндрах.
Накал на клапанах , а также накопление нагара на стенках цилиндров и дроссельном узле приводит к повышению степени сжатости из-за уменьшения места в узлах.
Также к причинам увеличения компрессии в цилиндрах можно отнести .
Последней причиной возникновения повышенной компрессии является . Диагностируется неисправность достаточно просто – выкручиваются и обследуются масляные колодцы. Масляная пленка свидетельствует о том, что имеется переизбыток масла, и необходимость сменить сальники клапанов.

Замер компрессии своими руками

Итак, для замера компрессии в цилиндре необходимо выкрутить свечу и вкрутить штуцер компрессометра.
Затем, поворачиваем ключ зажигания пока двигатель не начнет прокручивать коленчатый вал.
Двигатель должен завестись и автолюбитель добавляет газа, чтобы мотор немного поработал.
Так, компрессометр замеряет максимально точное значение.

Возможные решения проблемы

Чтобы отрегулировать степень сжатия двигателя собственными силами, можно попытаться произвести следующие действия: 1. Если проблема заключается в неисправных масляных кольцах или клапанах, попробуйте заменить клапана или поменять местами кольца. 2. Если виной зажатый клапан, нужно его отрегулировать. Вероятно, что он не может закрыться, из-за чего и происходит утечка давления. 3. Если же в цилиндре накопились излишки масла или образовался нагар, требуется провести раскоксовку. Она поможет при залипших клапанах, однако, если они прогорели, то чистка не поможет.

Большая компрессия в двигателе. Основные причины

Не радуйтесь, если ваши показания компрессии зашкаливают, это никак не свидетельствует о крутизне вашего движка. Как писалось выше – идеальная компрессия для 8-клапанного мотора это 14-14-14-14. Если ваша компрессия выше этих цифр, то пора задуматься о неисправностях. Большая компрессия может повредить перегородки у поршней, подрать цилиндры. Ниже приведены основные причины повышенной/высокой компрессии:

Большая компрессия создаётся за счёт излишек масла в цилиндре, поэтому она иногда ещё называется «масляная компрессия»

1) Износились и умерли маслосъёмные колпачки (МСК)

2) Износились или залегли маслосъёмные кольца.

(В таких случаях неизбежно потребление масла

Проверьте уровень масла: Как проверить уровень масла в двигателе? Так же обратите внимание на запуск двигателя после долгой стоянки, например, с утра. При потреблении масла в двигателе, выхлоп будет чёрного цвета)

3) Возможно в цилиндрах есть нагар. Попробуйте избавиться от него раскоксовкой.

Проводим раскоксовку

Поскольку закоксовка колец – одна из самых распространенных причин падения компрессии в цилиндре, то рассмотрим, как все устранить.

Итак, предположим, что в одном из цилиндров отмечено падение давления. Заливка масла в него и повторный замер показали увеличение компрессии. Вердикт – залегание или поломка колец.

Чтобы провести раскоксовку, понадобиться специальная промывочная жидкость (к примеру, «LAVR»).

Можно воспользоваться и старым проверенным методом – самостоятельно изготовить такую жидкость, смешав керосин с ацетоном (в пропорции 1:1).

А далее действуем так:

Прогреваем двигатель;
Выкручиваем все свечи зажигания;
Устанавливаем поршни в ряд (при помощи ключа для проворачивания коленчатого вала и 4-х равных по длине прутов);
Шприцом заливаем жидкость во все цилиндры (в инструкции к средству указывается требуемое количество. Обычно это 50-70 гр. на каждый цилиндр);
Накрываем свечные отверстия ветошью и оставляем двигатель откисать на 10-12 часов. Желательно также периодически «шевелить» поршни, немного прокручивая коленчатый вал в разные стороны;
Проводим продувку цилиндров (крутим коленчатый вал стартером, чтобы удалить остатки средства);
Ставим на место свечи зажигания;
Запускаем двигатель (заводиться он будет «туго»);
После заводки даем ему время поработать на холостом ходу 5-7 минут. Поначалу работа мотора будет сопровождаться сильной дымностью и перебоями, но постепенно все нормализуется;
Выезжаем на трассу и даем двигателю максимально возможные нагрузки, чтобы удалить из цилиндров остатки нагара.

После поездки проводим замеры компрессии. Если показатели улучшились и давление во всех цилиндрах приблизилось к одному уровню, проводим замену масла и продолжаем эксплуатацию авто.

В случае, когда показатели в цилиндре, где было отмечено падение, улучшились, но недостаточно, можно еще раз провести раскоксовку, залив чистящую жидкость только в этот цилиндр.

Подробнее читайте раскоксовка двигателя своими руками.

Но здесь стоит отметить, что путем промывки было только устранено залегание колец, а вот что стало причиной этого – еще придется разобраться.

Если же раскоксовка положительного результата не принесла, или причина падения кроется не в кольцах, придется проводить серьезные ремонтные работы – снимать головку блока для проведения ее восстановления или замены прокладки ГБЦ.

Возможно, потребуется снятие поршней и замена поврежденных колец.

Важно почитать: в чем опасность дыма из выхлопной трубы. Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам. Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам

Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам.

Как определить разную компрессию в цилиндрах без компрессометра.

Компрессия в цилиндрах двигателя ВАЗ 2114 8 клапанов

Само понятие «компрессия» обозначает величину давления, которое развивает поршень двигателя при максимальном сжатии рабочей смеси, то есть тогда, когда он находится в своей максимальной нижней точке. Чем этот параметр выше, тем при большей температуре будет происходить горение топливно-воздушной смеси, а значит уменьшится ее расход и возрастет общий кпд мотора.

Замер компрессии ваз 2114

Компрессия ваз 2114, собственно, как и компрессия на любой другой автомашине, зависит от следующих показателей:

от величины просвета между стенками цилиндра и клапанами;
от объема поступающей смеси, который, в свою очередь, зависит от положения заслонки дросселя и характеристик воздушного фильтра;
от текущей температуры двигателя.

В свою очередь, величина зазоров между цилиндрами и элементами поршневой группы также может иметь ряд причин:

высокая степень износа или прогорания их стенок;
неправильно выставленная величина просвета между стенками цилиндра и клапанами;
попадание жидкого бензина в цилиндр (не в виде смеси), которое вызывает смывание масла со стенок и увеличение просвета.

Компрессия в норме и ее отклонения

Общая схема цилиндров

Согласно общепринятым нормам, компрессия ваз 2114 8 клапанов в идеале должна равняться 14 барам (почти 14 атмосфер). Максимальное допустимое отклонение в нижнюю сторону равняется 3 барам (то есть величина компрессии не должна быть ниже 11 бар).

Правда, это допускается только в том случае, если величина компрессии в разных цилиндрах отличается не более, чем на 1 бар. То есть, в четырех цилиндрах допустимы следующие схемы компрессии: 12-12-11-12, 12-11-12-11 и так далее. Если же величина разброса давления превышает 1 бар, то такой двигатель подлежит срочному ремонту.

Например: 11-14-12-8.

Также, следует помнить, что повышенная компрессия — не меньшее зло, чем пониженная или компрессия с большим разбросом в цилиндрах. Так, повышенное давление в цилиндрах ваз 2114 может стать причиной высокой нагрузки на компоненты двигателя, оседания нагара на стенках цилиндров, и, в конечном итоге, привести к полному выходу мотора из строя.

Таким образом, компрессия в норме должна быть: в пределах от 14 до 11 бар, и иметь разброс от цилиндра к цилиндру не более, чем на 1 бар.

В большинстве случаев идеальную компрессию в 14 атм имеют только новые двигатели. Даже после кратковременной эксплуатации она может довольно быстро просесть на 1-2 единицы — это считается вполне нормальным явлением. По мере дальнейшего износа она станет проседать еще больше, причем сам износ будет протекать во всех цилиндрах по разному, что в конечном итоге и приведет к большому разбросу давления в них.

Правильная компрессия (нормы) для ВАЗ-2114

Процесс замера компрессии в двигатели

Нормальная компрессии в цилиндре двигателя

Как показывает практика и многолетний опыт автомобилистов, компрессия в цилиндрах должна составлять 14 бар, но при этом нижний граничный показатель не должен понижаться ниже 11 бар .

При замерах разница в компрессии между цилиндрами не должна превышать 1 бар .
