Подтягиваем ручник на Лада Гранта: регулировка и подтяжка троса

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Необходимый инструмент для подтягивания ручника.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручника в салоне.

   Опустите ручку ручника

2. Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.

3. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

   Снимите глушитель с крепления к кузову

4. Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

   Снимаем и отводим в сторону защитный экран

5. Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

6. Ослабьте ключом на 13 затяжку первой гайки.

7. Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
8. Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
9. Как только ход ручника будет 3-4 щелчка, затяните контргайку.
10. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
11. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Почему его необходимо часто подтягивать

Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!

Как должен работать правильно настроенный ручник

Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

Так быть не должно (при этом тормоза не схватывают задние колёса)

В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.

Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:

1. изношены задние тормозные колодки>;
2. поломан или растянут тросик ручника/

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно – левого и правого. Работу проводим на смотровой канаве или эстакаде. Показываем замену левого троса. Правый трос снимается аналогично, но при этом не нужно снимать теплозащитный экран топливного бака. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку… …и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу крепления троса на кузове… …и выводим трос из скобы. Снимаем теплозащитный экран топливного бака (см. «Снятие топливного бака»).

Вынимаем трос из держателя на кузове.

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов.

Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15–16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4–М6).

Приспособление для установки троса. Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности. После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). В салоне автомобиля…

Читать дальше: Виброгаситель на ниву отзывы

…крестообразной отверткой отворачиваем три самореза…

…и снимаем облицовку рычага стояночного тормоза.

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Крестообразной отверткой отворачиваем саморез…

…и снимаем выключатель.

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн выключателя сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги… …и снимаем ее.

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»)

Замена тросов ручного тормоза производится в случае невозможности регулировки задних тормозных колодок. Как правило, основной неисправностью троса ручного тормоза является его заклинивание в оплетке. В итоге трос остается неподвижны, регулировку положения задних колодок с его помощью произвести не удается. Также стоит сказать о том, что конструкция ручного тормоза полностью аналогична конструкциям применяемым на предыдущих моделях ВАЗ (начиная с 2108) Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях: – ослаблены наконечники троса; – начали рваться нити троса; – трос тяжело перемещается в оболочке даже после его смазки.

Сигнализатор включения стояночного тормоза

Стояночным тормозом я пользуюсь постоянно: на стоянке всегда ставлю на ручник, пользуюсь ручником при трогании в горку, даже при кратковременной остановке (высаживая пассажиров, к примеру) и то на ручник ставлю машинально. Одним словом использую его на полную. Сразу после покупки авто стояночный тормоз работал на «отлично»: всего 1 щелчок и машина вставала как «вкопанная». Но с каждым следующим месяцем эксплуатации свободный ход рычага увеличивался на +1 щелчок.

На 15 000 км пробега ручник уже «откидывался» на 8 щелчков, а потом вообще перестал удерживать автомобиль на крутом спуске. Но это еще не все. Параллельно с «растягиванием ручника», во время торможения, стала «проваливаться» педаль тормоза. Динамика была примерно одинаковой: чем сильней растягивался ручник, тем глубже проваливалась педаль тормоза. Но последней «каплей», побудившей меня к действию, стал индикатор стояночного тормоза ((!)), который начал произвольно загораться на приборной панели во время движения (с опущенным ручником разумеется).

Шутить с тормозами очень не хотелось, поэтому я решил заняться этим вопросом вплотную.

Поискав информацию в интернете, я был удивлен, насколько распространена проблема произвольного загорания индикатора ручного тормоза на Гранте. Оказывается все очень просто – нужно долить тормозную жидкость в бачок и проблема исчезнет. Хотя уровень тормозной жидкости в бачке был выше отметки «min», то есть не был критическим, индикатор все равно загорался.

Однако долив тормозную жидкость до отметки «max», проблема действительно исчезла. Доливал я тормозную жидкость “DOT4”. Это не реклама. Я купил в ближайшем магазине то, что было в наличии. Ничего не могу сказать про то, хорошая она или плохая. Жидкость как жидкость, на мой взгляд.

После пополнения бачка тормозной жидкостью, проблема произвольно загорания индикатора стояночного тормоза исчезла. Итак, одной неисправностью стало меньше. Идем дальше…

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

• два ключа на 13 (рожковый и накидной);
• вороток с удлинителем и головками на 10 и 13;
• средство типа «жидкий ключ» (WD-40).

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

• Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
• Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз. Также делается в таких случаях:

Также делается в таких случаях:

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения, а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Порядок действий

Натяжка ручника на ваз 2114. схема и видео

Как показывает практика, ремонт стояночного тормоза сводится к замене троса ручника, но в большинстве случаев восстановить работу узла можно с помощью натяжки. Если следовать четкой инструкции, то никаких проблем с регулировкой возникнуть не должно.

Инструменты

Для регулировки ручника необходимо подготовить следующие инструменты:

• плоская отвертка;
• набор ключей, включая баллонный;
• вороток с насадкой на 18;
• противооткатный клин или другие опоры под колеса;
• домкрат;
• рабочие перчатки.

Минимально-необходимый набор инструментов

Для регулировки троса желательно использовать телескопический домкрат, чтобы поднять авто на большую высоту. Но если такого нет, то подойдет домкрат другого типа, к примеру, реечный. После того, как все инструменты будут подготовлены, можно приступать к работе.

Инструкция

Есть несколько требований, которые нужно выполнить перед началом регулировки. В первую очередь, тормозная система должна быть полностью исправной и без воздуха. Также водитель должен убедиться, что все держатели, тросы и сам рычаг исправны. Теперь можно приступать. Ниже приведена пошаговая инструкция, позволяющая произвести регулировку за максимально короткий промежуток времени.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

• Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
• Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
• Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Одним из элементов тормозной системы автомобиля выступает стояночный тормоз, в кругах автомобилистов его называют ручником. Механизм нужен для того, чтобы авто, во время стоянки оставалось на месте (особенно на уклонах). Каждый уважающий себя автомобилист просто обязан знать, как подтянуть ручник.

Общие вопросы по стояночному тормозу на Гранте

Рассмотрим несколько базовых вопросов по тормозам ВАЗ 2190.

Принцип работы ручника Granta

При поднятии рычага ручного тормоза в салоне:

• происходит натяжка ведущего тормозного троса;
• через уравниватель он натягивает тросы, идущие к задним тормозным колодкам;
• колодки через разжимные планки прижимаются к тормозным барабанам, останавливая ход колеса;
• при ослаблении натяжки (снятии с ручника) натяжение тросов также ослабевает, ход колес становится свободным.

Рычаг 1 через трос 2 натягивает тросы 3. Те через рычаги 4 и планки 5 распирают тормозные колодки.

Почему необходимо подтягивать стояночный тормоз

При ослаблении натяжки тросов появляется опасность скатывания автомобиля.

Механический ручник Гранты имеет обычное устройство без самонастройки. Эта же инструкция подходит к Ладе Калине, Приоре.

Значит, по мере износа задних колодок, первоначальная настройка стояночного тормоза потеряет эффективность.

Регулировка (ручника) стояночного тормоза.LADA Granta – Приколы – видео смотреть

4 лет назад

В видео покажу, как самому поменять передние колодки, тормозные диски и суппорта.

2 нед назад

Дилер продал битый автомобиль, как новый Цены на Lada Kalina Cross на Авто.ру – https://goo.gl/BRZ31U – Мой сайт – http://avtokriminalist.ru/ – Предложить автомобиль на обзор – avtokriminalist.test@yandex.ru Автомобиль Лада Калина куплен год назад у официального дилера.

Через год владелец решил продать автомобиль и узнал, что под видом нового автомобиля в автосалоне ему продали битый и отремонтированный автомобиль. Комплексная проверка и диагностика автомобиля. Проверка кузова, двигателя и пробега.

Автокриминалист Максим Шелков – Диагностика автомобиля перед покупкой – Проверка автомобиля с выездом к авто – Подбор автомобиля на заказ – Экспертиза номеров: VIN, кузов, рама, двигатель – Проверка документов автомобиля #lada #лада #МаксимШелков #автокриминалист #автомобиль #автохлам

4 нед назад

Все подробности про машину для подписчиков: https://www.youtube.com/watch?v=wMgCGHoCqLM Выиграй автомобиль с тюнингом — https://l.tinkoff.ru/academegcar Конкурс управленцев “Лидеры России”: https://лидерыроссии.рф Огромное спасибо Боряну и Феде из LOW CARS MEET у них на канале скоро выйдет инсайд с этих съёмок: https://www.youtube.

com/channel/UCDcdwoIrn2M1mwfEz0NCODg Музыка: Clams Casino – All I Need What So Not – Touched GooMar – Moscow DROELOE – BACKBONE (feat. Nevve) Hucci – Vision (feat. Dom Sebastian) iBenji & Moon-Sun – Horny devianprod. – drowninginthissea ПО вопросам рекламы и сотрудничества: academeg@a-proved.ru Мой канал стримов: https://www.

youtube.com/c/AcademeGDailyStream Instagram: https://instagram.com/academeg Вконтакт: http://vk.com/AcademeG AcademeG тру ориджинал групп: http://vk.com/academeg_reviews Фтарой канал: https://www.youtube.com/user/AcademeG2ndCH Сувениры Academeg Store: https://vk.cc/5UNsQJ Автохимия A-PROVED: http://a-proved.

ru #ЗИЛ600СИЛ #porsche

9 меc назад

Как сделать салон автомобиля тише https://www.youtube.com/watch?v=wbmNTwACDE8 Тесты присадок в масло https://www.youtube.com/watch?v=fVCxsP71BII Мой 2й канал https://www.youtube.com/channel/UC6rJlbPrc07AnG4BYlciPoA Отличный видеорегистратор http://ali.pub/204pb1 Продолжение этого видео https://www.youtube.com/watch?v=Uu1YUAAxRsY

2 лет назад

Регулировка троса ручного тормоза на ВАЗ 2114-2115 Так как задние барабаны и колодки имеют свойство изнашиваться, то со временем эффективность ручного тормоза снижается и приходится его натягивать все сильнее и сильнее.

В конечном счете даже при максимально натянутом рычаге, задние колеса не блокируются до необходимого момента, и нужно прибегнуть к регулировке механизма. Для выполнения этой работы на ВАЗ 2114-2115 понадобится всего лишь два ключа на 13, один можно обычный, а второй удобно использовать трещоточный, так как места для проворачивания гайки довольно мало.

Итак, эту работу удобнее всего выполнять на яме, либо же при сильно поднятой задней части автомобиля домкратом. Первым делом необходимо найти сам механизм регулировки. Он располагается под днищем машины ближе к ее задней части: Теперь удерживая одну гайку ключом, вторую необходимо закручивать до тех пор, пока эффективность ручника не станет нормальной.

Некоторые владельцы проверяют в действии на ходу, поднимая рычаг, и смотрят, чтобы колеса полностью блокировались.

3 лет назад

Видео для тех, кто планирует купить Гранту с небольшим (или большим) пробегом и что она из себя представляет через 2 года эксплуатации и 33000 км пробега. По многочисленным просьбам и вопросам по поводу обучаемого выкидного ключа и указателя температуры – брал тут http://rd-lab.shop

1 меc назад

АВТОЛАЙФХАКИ. советы для автомобилистов Качай

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

• два рожковых гаечных ключа на 13, один из них желательно – торцевой;
• один ключ-головка на 8;
• верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

1. Опускаем в салоне автомобиля рычаг ручного тормоза.
2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 10 мм
• Высокая головка на 13 мм
• Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Лада Гранта: ремонт, эксплуатация, тюнинг и обслуживание

   Пожалуй проверка тормозов любой машины – это залог вашей безопасности

На мой взгляд тормоза автомобиля нужно профилактировать и проверять хотя бы раз в две недели, это сделает вашу езду комфортной и безопасной, что самое важное, но сейчас речь пойдет как раз о тормозах Лады Гранты. Итак, приступим!

   Возьмите домкрат в руки поднимите им зад автомобиля и снимите колесо

Затем снимите тормозной барабан и отверните направляющие штифты

   Возьмите домкрат в руки поднимите им зад автомобиля и снимите колесо. Затем снимите тормозной барабан и отверните направляющие штифты.

   Дальше мы ослабляем трос ручника и снимаем шплинт, который держит колодку, после всего вытащите рычаг, после снимите обе пружины верхнюю и обязательно нижнюю и затем уже снимаем колодки.

Сперва колодки затем верхнюю стяжную пружину и ставим нижнюю стяжную пружину ну и конечно не забываем надеть трос ручника на рычаг! Установите тормозной барабан, желательно прочистить его и смазать специальной смазкой. Называется она графитовая.

После прочистки ставим его на место, далее самая основная процедура это прокачивание тормозов.

Прокачивание тормозов.

   Для это вам понадобится партнер. Один человек сядет в машину и будет нажимать на тормоз по 5-6 раз до упора в пол. А второму нужно сесть возле тормозного диска.

Когда вы откручиваете, то второй должен начать нажимать на педать тормоза, когда педаль поднимается то винт нужно будет закрутить. И так 5-6 раз.

    В результате будет выходить воздух. После чего повлечет за собой выход тормозной жидкости

Обратите внимание, что когда будет литься жидкость она должна быть без пузырей. Когда процедура будет окончена ставим колесо на место

 Еще раз нажимаем на педаль тормоза раза 2 и попробуем прокрутить колесо, если тормозной барабан немножко цепляется об колодки все нормально! Как только мы прокачали передний тормоз переходим по диоганали на задний тормозную колодку, и проделываем всё тоже самое.

 Еще раз нажимаем на педаль тормоза раза 2 и попробуем прокрутить колесо, если тормозной барабан немножко цепляется об колодки все нормально! Как только мы прокачали передний тормоз переходим по диоганали на задний тормозную колодку, и проделываем всё тоже самое.

Все можно сказать что с тормозами мы уже почти закончили. Далее мы подтягиваем ручник. Специальным ключём натяните ручной тормоз.

Ключи продаются во всех магазинах автозапчастей поэтому с трудностями купить ключ у вас не должно возникнуть.

Вот и все, желаю удачи и поменьше ломаться вашим тормозам!

‹ Возможные неисправности Вверх Замена тормозной жидкости ›

Провал педали тормоза

Сильный провал педали тормоза мне действительно не давал покоя. Первая мысль – сильный износ тормозных колодок. Но… всего 15 000 км пробега, не слишком ли мало? Ладно, думаю, сначала подтяну ручник, а потом разберусь с колодками. Посмотрев в интернете как подтягивается стояночный тормоз, приступил к этой нехитрой процедуре.

Регулировка троса стояночного тормоза

Для начала нужно открутить четыре гайки крепления металлического кожуха (этот кожух называется термоэкраном защиты пола кузова).

Открутив гайки и сдвинув кожух в сторону, мы освободим доступ к гайкам регулировки троса стояночного тормоза. Для этого нужно снять резинку, удерживающую глушитель в подвешенном состоянии (она называется «подушка подвески системы выпуска газов»).

Если ее не снять, то мы не сможем сдвинуть кожух, который только что открутили, он будет в нее упираться. Резиновую подвеску глушителя можно снять с помощью обычного гаечного ключа, как на фото ниже.

Сняв резинку, отодвигаем защитный кожух в сторону передней части автомобиля.

Отодвинув кожух, мы откроем доступ к регулировочным гайкам троса стояночного тормоза.

ВАЖНО: Перед началом регулировки, убедитесь, что рычаг “ручника” опущен вниз до упора! Чтобы автомобиль не укатился (без тормозов), подложите под колесо какой-нибудь упор: кирпич, например. Добравшись до регулировочного механизма, первым делом нужно расконтрогаить гайку натяжителя

Потом…, пожалуйста, наберитесь терпения. Дело в том, что закручивать гайку натяжителя обычным гаечным ключом очень неудобно: не хватает “свободного хода” ключу. Он то и дело упирается, то в днище, то в глушитель. Поэтому подтягивание гайки происходит буквально по миллиметру

Добравшись до регулировочного механизма, первым делом нужно расконтрогаить гайку натяжителя. Потом…, пожалуйста, наберитесь терпения. Дело в том, что закручивать гайку натяжителя обычным гаечным ключом очень неудобно: не хватает “свободного хода” ключу. Он то и дело упирается, то в днище, то в глушитель. Поэтому подтягивание гайки происходит буквально по миллиметру.

Если вам такое “самоистязание” не по душе, тогда вообще на время снимите глушитель, чтобы он не мешал свободной регулировке. В моем случае, я закрутил гайку натяжителя примерно на 10 мм. Что мне это дало? До регулировки рычаг ручника откидывался на 8 щелчков, а после регулировки всего на 2 щелчка.

Теперь все собираем в обратной последовательности, а для этого нужно:

1. Законтрогаить гайку натяжителя;
2. Сдвинуть назад защитный кожух и прикрутить его;
3. Одеть обратно резиновую подвеску глушителя.

На этом регулировка “ручника” успешно завершена, сигнализатор стояночного тормоза на панели приборов больше не досаждает своим произвольным включением и сопровождающимся писком, поэтому “тормозной” вопрос можно считать закрытым, пока….

Кстати, педаль тормоза, после регулировки ручника, перестала проваливаться. Конечно, тормоза стали работать не как на новом автомобиле, только что выехавшем из салона, но вполне сносно. Так что, замена колодок пока откладывается на какое-то время.

Спасибо, что дочитали до конца, до встречи в новых выпусках бортового журнала!

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

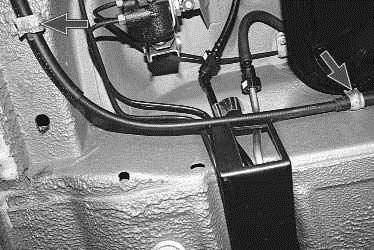

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

• Снимаем с автомобиля задние колеса и тормозные барабаны.
• После чего необходимо снять передний термоэкран дополнительного глушителя.

• Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
• Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
• Вынимаем наконечники оболочек троса из кронштейна на кузове.

• Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
• Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.

• Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
• Полностью снимаем.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.
