Устанавливаем и подключаем дневные ходовые огни на Рено Логан своими руками

Пользователь сказал cпасибо:

Там изложено все до копейки — проект полностью открыт для повторения и модернизации. Вкратце контроллер работает так: Плавно гаснут после остановки и истечения времени задержки тоже настраивается. При включении габаритов ДХО плавно гаснут. При отключении зажигания ДХО гаснут.

Можно настроить, чтобы ДХО зажигались на определенной скорости. Здесь распишу как установить сей контроллер на Sandero или родственные по проводке автомобили.

Для установки требуются минимальные знания электрооборудования транспортного средства. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты. Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками.

Будем модернизировать автомобиль по оптимальному варианту.

Установка В базовой комплектации французского автомобиля нет противотуманных фар, но в переднем бампере предусмотрено место для них.

Для Renault Logan идеально подойдёт корпус круглой формы. Базовая комплектация Рено Логан не предусматривает противотуманные фары. Так и должно быть!

Мой аккаунт

Что получится в случае ошибки: Допустим, диод будет включён в прямом направлении. Тогда при срабатывании габаритов возникнет короткое замыкание; Если диода не будет в схеме, то быстро окислятся контакты, коммутирующие цепь габаритов. Возможно, что диод внутри клеммника отсутствует.

Подойдёт деталь из серии 1NN Установить дневные ходовые огни на Рено Логан можно только с использованием реле. Его, по идее, можно заменить транзисторами.

Но с ними всё будет ещё сложней! Подключаем четыре провода С назначением двух проводов из пяти мы определились выше.

Среди оставшихся трёх проводов найдите два, которые при срабатывании реле размыкаются.

Один из них любой подключают к боковой клемме реле K5. И конечно, реле K5 нужно будет вернуть на место.

Он нужен, чтобы подключиться к синему проводу, подводимому к лампе габарита. Смысл сказанного понятен из фото. Используйте любую из точек, обозначенных на чертеже.

Для каждого провода рекомендуется купить контактный лепесток М6. Финальный вариант простой схемы Если всё сделать, как сказано выше, будет реализована схема, как на фото.

Так вы улучшите влагоустойчивость и продлите время эксплуатации ДХО. Установите дневные огни в переднем бампере автомобиля.

Выполните подключение проводов ДХО к реле. Это наиболее распространённый способ инсталляции приспособлений на Рено Логан. Существуют и другие методы монтажа ДХО.

Например, некоторые автолюбители подключают дневные огни через подрулевой подключение дхо рено ближнего и дальнего света и замок зажигания. Такая установка не требует выключения ДХО вручную после включения фар. Кнопку отключения ходовых огней тоже размещают по-разному.

На этом все, спасибо за внимание. Кому нужно помочь в установке и советами, пишите, спрашивайте, буду рад подсказать что и. Всем удачи на дорогах

Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей

Всем удачи на дорогах. Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей.

Для установки требуются минимальные знания электрооборудования транспортного средства. Вариант класса люкс. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты.

Установка ДХО на Renault Logan своими руками

Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. В этом случае й контакт соединяют с лампой давления масла.

В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Выбираем производителя

В заводском исполнении на Рено монтируются осветительные приборы компании Филлипс. Элементы в штатной установке показывают большой период эксплуатации – до 40 000 км пробега. После замены аналогичная деталь прослужит до 10 000 км.

Среди компаний, специализирующихся на производстве автомобильных огней типа H4, выделяются:

  • Philips;
  • Narva;
  • Osram;
  • Bosch;
  • Koito;
  • LynxAuto;
  • Тесла;
  • Маяк;
  • Диалуч.

Галогеновая оптика от этих производителей характеризуется высоким качеством и хорошими осветительными данными. Для ламп Renault Logan предусмотрена мощность 55/60 Вт. В отдельной комплектации может присутствовать техническая пометка +30/50%. Это маркировка обозначает усиление светового потока на определенное количество процентов.

Рено Логан замена лампочки ближнего света

Заводская блок-фара, применяемая в качестве головного осветительного прибора в модели Рено Логан, содержит в своей конструкции несколько ламп, отвечающих за:

  • активацию указателя поворота;
  • включение ближнего или дальнего света (тип «H-4»);
  • габаритную подсветку.

Как правило, обозначенные лампы на Рено Логан способны прослужит не более 2-х лет, после чего требуется замена лампы ближнего света. Операция не отличается какой-либо сложностью, однако ее выполнение, с целью избегания возможных незапланированных казусов, требует четкого следования конкретной инструкции.

Для того, чтобы была проведена замена лампы ближнего света на французском автомобиле Рено Логан применимы два варианта их исполнения.

Способ №1, являющийся «официальным»

Успешная замена лампы ближнего света, отвечающей за ближний свет, требует вооружиться таковым комплектом инструментов:

  • торцевыми головками («10-й» и «13-й» типоразмеры);
  • простыми ключами на «8» и «10»;
  • обычным удлинителем.

Производим нехитрые действия по демонтажу блок-фары.

  1. Для этой цели отключаем «минус» от АКБ.
  2. Выполняем процедуру снятия бампера Рено Логан и защитного чехла, служащего для прикрытия механизма корректора фар.
  3. Отсоединяем трос корректора, после чего отвинчиваем болты фиксации непосредственно блок-фары.
  4. Поддерживая световой прибор, аккуратно отводим его в сторону.
  5. Отогнув фиксатор и сняв крышку, отсоединяем электрические колодки от соответствующих розеток на тыльной стороне корпуса блок-фары.
  6. Вынимаем устройство и укладываем на подходящую поверхность, приняв меры по защите от механического повреждения лицевой пластиковой колбы.
  7. Демонтируем крышку, после чего отжимаем и отводим фиксатор.
  8. Исключив возможность прикосновения к колбе, вынимаем лампу.
  9. Устанавливаем новый элемент и собираем все демонтированные ранее узлы на место.

Способ №2. «Упрощенный»

  1. Демонтируем АКБ (при замене лампы на левой стороне).
  2. Надавливаем на фиксатор и извлекаем крышку.
  3. Отсоединяем электрическую колодку подводящих проводов.
  4. Вынимаем резиновую уплотняющую манжету.
  5. Размыкаем крючок совместно с фиксатором и, нажав на последний, отводим его, после чего извлекаем отработанную лампу.
  6. Устанавливаем новый элемент и осуществляем сборку по обратному демонтажу алгоритму.

Процедуры по замене как левой, так и правой ламп идентичны.

Как выбрать «расходник»?

Если склониться к приобретению ламп, выдающих холодный свет, для Renault Logan то при дожде или в туман они будут не способны на обеспечение нормальной видимости.

Современный рынок переполнен продуктами для Рено Логан, работа которых реализована посредством различных технологий и принципов. Рассмотрим некоторые с целью определения потребительских качеств и недостатков. Главное чтобы замена лампочки ближнего света произошла на качественный долговечный продукт.

Накаливания

Наиболее простой и нетребовательный тип осветительных элементов. Основа конструктива – инертный газ, которым заполнена герметичная колба с интегрированными в нее электродами и вольфрамовой нитью.

Галогенные

Конструкция является усовершенствованной. В основу принципа функционирования положено добавление к инертному газу галогенов, что позволяет достичь хорошей светоотдачи. В качестве плюсов: улучшенная способность к освещению и сравнительно (с 1-м вариантом) больший ресурс.

Ксеноновые

Работа ксеноновой оптики на Renault Logan реализована на появлении электрического разряда между электродами, заключенными в колбу лампы. Иногда этот вид приборов именуют «газоразрядными». Существенный плюс – отсутствие вольфрамового элемента, а минусом является «кусающаяся» стоимость. Хотя стоит понимать, что при установке таких приборов вам не скоро потребуется замена лампочки ближнего света.

Светодиодные

Это наиболее мощные и ресурсоемкие варианты ламп для Renault Logan. Ввиду своей высокой стоимости данные приборы не получили пока широкого распространения в среде «Логановодов», однако вам с такими лампами не скоро потребуется замена лампочки ближнего света.

  • Регулировка фар тойота виш

  • Как снять фару марк 2 90

  • Омыватель фар ауди а4 б6 как включить

  • Постоянно горят стоп сигналы на фольксваген пассат

  • Блок управления стеклопакетом норма 1118 6512010 на ваз 11183 калина

Особенности и обозначения

Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.

В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2020, 2016), а также во втором поколении (2014, 2020, 2020, 2020 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.

Приборный щиток содержит следующее оборудование:

  • Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
  • Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
  • Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
  • Лампа, указывающая на включение противотуманного механизма;
  • Сигнальная лампочка, указывающая на незакрытую дверь;
  • Резервный индикатор;
  • Индикатор задних противотуманок;
  • Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
  • Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
  • Резервный светодиод у моделей, работающих на дизеле;
  • Индикатор перегрева мотора;
  • Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
  • Лампочки поворотников;
  • Индикатор уровня топлива, указывающий на критично низкий объем горючего;
  • Индикатор уровня масла;
  • Лампа, показывающая уровень заряда аккумулятора;
  • Лампа управления мотором;
  • Индикатор работы печки на обогрев заднего стекла;
  • Индикатор включения дальнего освещения;
  • Лампа работоспособности подушек безопасности переднего пассажира;
  • Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
  • Индикатор исправности подушек безопасности;
  • Лампа, показывающая исправность АБС;
  • Лампа включения ближнего света.

Другие особенности центральной панели:

  • Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
  • Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
  • Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

Рекомендуем: Рено Дастер: технические характеристики размеры — рассказываем развернуто

Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.

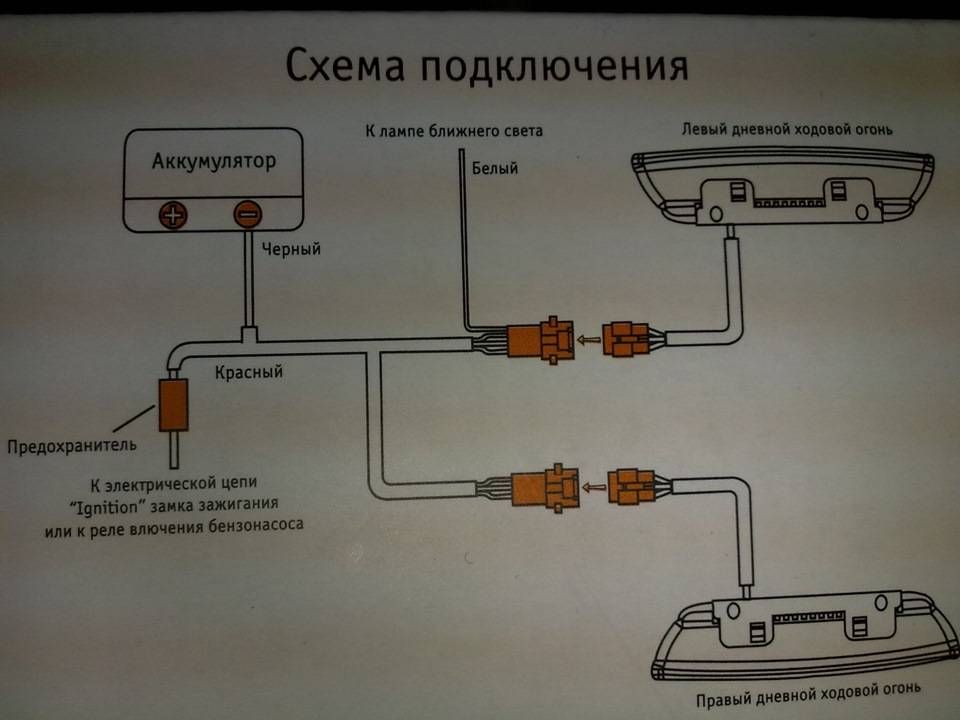

Схема подключения

Как я указывал выше, метод включения ДХО не регламентируется ПДД

Важно, чтобы они горели в нужное время в нужном месте и выключались при определенных условиях. Можно даже подключить их к аккумулятору Рено Логан безо всяких реле через предохранитель и обычный тумблер, выдерживающий ток ламп. Но такой вариант имеет массу недостатков:

Но такой вариант имеет массу недостатков:

с мощным десятиамперным тумблером на панели Рено Логан будет больше походить на продукцию местного тракторного завода

Слабенький же «родной» просто сгорит;
прежде чем тронуться, необходимо не забыть включить ходовые огни;
после включения дальнего/ближнего света нужно не забыть их отключить;
покидая автомобиль, важно не забыть выключить ходовые огни. В противном случае к утру АКБ будет полностью разряжена и, весьма вероятно, испорчена, поскольку глубокий разряд свинцовых батарей недопустим

Как подключить ДХО правильно? Для управления фонарями дневных ходовых огней совсем необязательно использовать тумблер или любой другой выключатель  – все операции по включению/выключению ДХО В Рено Логан можно возложить на автоматику.

Для этого докупаем специальный электронный блок (реле) DRL ST, который обойдется в среднем в 400 рублей.

Электронный блок автоматического управления дневными ходовыми огнями для Рено Логан 1

Назначение выводов этого блока следующее:

Вход (3 провода)Выход (2 провода)
ЦветНазначениеЦветНазначение
красныйплюс питаниякрасныйплюс питания фонарей
черныйминус питания (кузов)черныйминус питания фонарей (кузов)
желтыйуправление

Теперь собираем схему. Соединяем фонари ДХО параллельно и подключаем к выходу блока (см. таблицу выше). Черный провод закрепляем под любой винт на кузове автомобиля (краска под винтом должна быть счищена).

Подключения минуса питания в Рено Логан 1

Провод управления подключаем к плюсовому проводу питания любого из габаритов. Питание блока берем с провода питания катушки зажигания (как вариант, с провода питания бензонасоса). Для этого очень удобно использовать специальную клипсу для безразрывного подключения – я отметил ее стрелкой.

Безразрывное подключение к проводу питания катушки зажигания Рено Логан 1

Реле, как видно из фото, комплектуется собственным предохранителем (проходной на красном проводе питания), а потому дополнительно в плане защиты от КЗ ничего делать не нужно.

Устанавливаем реле в любом удобном месте подкапотного пространства Рено Логана. Теперь ходовые огни будут загораться при включении зажигания (при подключении к питанию бензонасоса – после пуска двигателя) и выключаться при его отключении. Дополнительно ДХО погаснут, если будут включены габаритные огни либо ближний или дальний свет.

Как выключить дневные ходовые огни принудительно, к примеру, при стоянке с запущенным двигателем?  Для этого достаточно докупить и врезать в провод питания блока выключатель, который можно удобно разместить на месте, зарезервированном для кнопки управления кондиционером. Если блок DRL ST достать не удалось, можно обойтись обычным пятиконтактным электромагнитным реле, к примеру, от автомобиля ВАЗ.

Автомобильное пятиконтактное реле

Схема подключения такого реле к бортовой сети Рено Логан будет выглядеть следующим образом:

Схема автоматического управления ДХО на Рено Логан при помощи обычного реле

Как это работает? При повороте ключа напряжение поступает на катушку зажигания и на нормально замкнутые контакты реле. Ходовые огни горят. Если включить габариты, напряжение с них поступит на обмотку реле, и оно сработает – ходовые фары погаснут. При выключении зажигания напряжение питания исчезает, и фонари тоже гаснут.

Эксплуатация и обслуживание

Готовые комплекты не нуждаются в специальном обслуживании, а срок их службы велик. Правильная коммутация дневных ходовых огней не вызовет конфликта в электрической цепи автомобиля. Тщательно заизолируйте соединения и надёжно закрепите проводку с помощью пластмассовых хомутов.

В заключение хотелось бы отметить, что использование дополнительного светодиодного освещения не влияет на износ фар дальнего и ближнего света и не сокращает срок службы дорогих ксеноновых ламп. Установка дополнительных светодиодов является больше факультативной, чем обязательной. А установка ДХО своими руками не нарушает действующих правил дорожного движения, если она проведена согласно нормативным требованиям.
