Охлаждение АКПП: схема устройства и принцип работы

Как доливать масло в АКПП

Как правило, необходимость долива масла в коробку автомат определяется в тот момент, когда проводится проверка уровня ATF. Уровень проверяется на полностью прогретой коробке передач, двигатель при этом должен работать (в большинстве случаев, так как некоторые АКПП предполагают проверку уровня на заглушенном моторе, что можно отдельно уточнить по мануалу).

Чтобы прогреть автомат, сначала перед проверкой необходимо проехать от 10 до 15 км, затем машину нужно остановить на ровной площадке. Уровень на большинстве автоматов проверяется по специальному щупу АКПП.

Кстати, если на модели авто нет щупа, необходимо обнаружить контрольное отверстие в области картера АКПП. Далее потребуется выкрутить контрольную пробку и оценить уровень визуально. При необходимости долить масло в автомат, заливать его потребуется также через данное отверстие (при условии отсутствия других сервисных отверстий).

Перед тем, как извлечь щуп, нужно сначала «пройтись» по всем режимам автомата (P-R-N-D), задерживаясь в каждом режиме по 3-5 секунд

Это позволит прогнать жидкость по гидросистеме, чтобы точно замерить уровень.
Далее можно извлечь щуп, протереть его чистой сухой ветошью без ворса, вставить обратно до упора и снова извлечь.
В норме уровень масла в коробке автомат должен находиться на отметке между СOLD и HOT или ADD и FULL (на полностью прогретой АКПП допускается повышение выше середины, главное, чтобы уровень был не выше отметки HOT).
Обратите внимание, наличие показателя COLD не означает, что уровень можно всегда проверять только на холодную. Данная отметка является приблизительным сервисным показателем, то есть когда масло заливается в пустую непрогретую коробку во время обслуживания или ремонта.

Если пользоваться отметкой COLD при доливах, такой замер может стать причиной ошибки, в результате чего неизбежно произойдет недолив или перелив масла АКПП. Дело в том, что на холодную уровень обычно оказывается выше или ниже, чем на прогретой коробке.

Если проверка показала, что уровень масла понижен и жидкость нужно доливать, тогда на машинах без щупа АКПП нужно выполнить следующее:

Отдельно добавим, если уровень масла в автомате окажется выше нормы, это также негативно сказывается на работе и состоянии автоматической коробки передач. Дело в том, что в случае превышения жидкость имеет свойство пениться. В результате значительно ухудшаются смазывающие свойства, происходит снижение давления в системе из-за образования воздушных пробок и т.д.

В случае перелива коробка работает с толчками или рывками, подгорают фрикционы, изнашиваются другие детали трансмиссии. Также излишки масла могут выдавливаться через сапун, что приводит к замасливанию корпуса.

Принцип работы

Без качественного охлаждения и смазки эксплуатация автоматических коробок передач невозможна. Современные автомобили подразумевают использование двигателя и трансмиссии в максимально жёстком режиме. Именно поэтому в них используются эффективные системы охлаждения, которые позволяют одновременно смазывать и охлаждать подвижные элементы коробки передач. В качестве рабочей жидкости в автоматических коробках передач используется специальная гидравлическая среда, получившая название ATF. Так как сама коробка передач представляет собой сложный элемент, требования к рабочей жидкости возрастают в сравнении с обычными гидравлическими и механическими агрегатами. Для смазки и охлаждения используется жидкость АТФ. Качественная трансмиссионная жидкость должна не только быстро выходить на рабочую температуру, но и не терять своих свойств при экстремально высоких температурах. Именно поэтому обычные моторные масла для смазки и охлаждения двигателя использовать запрещается.

Из чего состоит система охлаждения коробки автомат

Принудительная система охлаждения акпп состоит из специального насоса, который создает давление в системе и перекачивает  трансмиссионную гидравлическую жидкость от подвижных частей коробки в  специальный маслоприемник. Располагается такой маслоприемник в поддоне автоматической коробки передач или же в радиаторе автомобиля, что позволяет эффективно охлаждать рабочую жидкость. За очистку трансмиссионной охлаждающей жидкости отвечает фильтр, состоящий из мелкоячеистой металлической сетки или синтетического материала. В процесс эксплуатации охлаждающая жидкость теряет свои свойства, что и вынуждает проводить её замену каждые 50-60 тысяч километров пробега. Также рекомендуется проводить замену фильтрующих элементов трансмиссионной жидкости каждые 25.000 километров.

Почему пинается АКПП?

Рекомендации по эксплуатации и уходу

Чтобы аппарат прослужил дольше, нужно соблюдать инструкцию по эксплуатации кулера для воды. А именно:

  • устанавливать устройство в сухих помещениях вдали от солнечных лучей;
  • следить за тем, чтобы поверхность пола под диспенсером была ровной;
  • не ставить агрегат рядом с нагревательными и отопительными устройствами;
  • подключать кулер только к розеткам с заземлением.

Правила эксплуатации рекомендуют ставить кулеры на свободных участках для сохранения вентиляции

После установки новой бутыли нужно подождать несколько минут, пока резервуары заполнятся водой, и только потом переводить устройство в рабочее состояние.

Перегрев АКПП и как с ним бороться

Наверное, многие из тех, кто обратил внимание на описанные выше ненормальности в поведении автомобиля, заметили, что проявляются они при работе в тяжёлых условиях движения, транспортировки прицепа, частом переключении скоростей, при длительной работе на предельных оборотах. При таких режимах работы сильно нагревается АКПП, следовательно нагревается масло, которое загружено в её систему

Какой должна быть температура

Казалось бы, зачем охлаждать масло? Ведь в системе АКПП нет механической трансмиссии. Но в гидротрансформаторе, являющимся составным элементом АКПП, такие элементы есть.

Перегретое масло теряет свои свойства, не забывайте об этом.

Практически во всех современных автомобилях имеется возможность отследить значение температуры масла в автоматической коробке передач. Зачем возникла необходимость иметь перед глазами автомобилиста такую информацию? Превышение температурных пределов может привести к непредсказуемым последствиям:

  • Масло, будучи рабочим телом в АКПП, при нагреве просто-напросто подгорает, что приводит к выходу из строя трущихся элементов агрегата. Предел его нагрева –  120-130 градусов, а ведь именно до таких температур нагревается сама коробка передач при экстремальных нагрузках.
  • У фрикционных дисков есть твёрдые и мягкие элементы. Высокие температуры способствуют быстрому разрушению именно мягких элементов, когда температура масла превышает 100 градусов.
  • Распределяется масло по коробке передач при помощи гидроблока, являющегося составным элементом автоматической коробки передач. Соленоиды – элементы гидроблока – закрывают и открывают его внутренние каналы. В современных соленоидах имеются детали сделанные из пластика. Порой они (соленоиды) бывают пластиковыми целиком. Высокая температура их попросту губит, разрушает. Порой и сам гидроблок перегревается выше допустимых пределов, что приводит к существенной деформации многих его деталей.
  • Электропроводка, имеющаяся внутри автоматической коробки передач, от высоких температур может просто расплавиться, что приведёт к серьёзным последствиям.

До каких пределов можно допускать нагрев масла

Диапазон этих температур достаточно широк. Многое зависит от того, масло каких марок применяется в той или иной системе, от его свойств. Ведь нельзя заливать масло любой марки, кроме той, что рекомендовано для АКПП конкретной модели. Но сейчас многие производители сошлись на диапазоне 65 – 95 Цельсия.

Превышение 100, а уж тем более 110 – 115 градусов заставляет бить тревогу. Есть повод задуматься о дополнительной системе охлаждения.

Почему именно дополнительный радиатор охлаждения АКПП

На АКПП старых образцов рядом с основным радиатором монтировался отдельный. Такое решение было правильным. Он обдувался «забортным» воздухом или вентилятором, обеспечивающим охлаждение радиатора. Такой вариант почти исключал возможность перегрева масла. Полностью такой перегрев можно полностью исключить, если автовладелец вовремя и правильно меняет масло.

Система охлаждения старых АКПП увеличивала пробег автомобиля на несколько десятков тысяч километров. Фото: i.ytimg.com

Сейчас многое изменилось. В двигателях современных автомобилей такой радиатор является как бы элементом основного радиатора – встроенный радиатор. Эти две системы – охлаждения ATF жидкости и масла АКПП – разделены, дабы они не перемешивались. Казалось бы, простое и эффективное решение. Но возникают некоторые довольно серьёзные проблемы:

  1. Появились новые двигатели, допускающие нагрев до 100 – 110 градусов Цельсия. А максимум для АКПП – 95.
  2. Сечение трубки, по которой проходит масло в радиатор, невелико. Нужной эффективности охлаждения не достигается. Следовательно, не исключён перегрев.
  3. Со временем такие трубки забиваются грязью, несмотря на применяемые фильтры, и замену масла. Без чистки самой системы не обойтись. Иначе ухудшается качество системы охлаждения, что ведёт к быстрому износу агрегата.

Таким образом, видно, что встроенный радиатор проигрывает отдельному. Каков выход? Дополнительный радиатор!

Плюсы

Главным преимуществом устройства является защита от болезнетворных и опасных примесей.

Также стоит отметить другие положительные стороны его применения:

  • рациональное потребление электрической энергии;
  • выпускаются модели с функцией газирования воды, что позволяет экономить на расходе;
  • комфортное самочувствие в любую погоду;
  • аппарат воду не кипятит, а только доводит до заданной температуры;
  • сохраняются микроэлементы и полезные составляющие;
  • простота и удобство в использовании;
  • экономия времени по подготовке чистой питьевой воды.

Защита от детей не позволит ребенку открыть кран с горячей жидкостью и обжечься. Если в доме есть дети, такая функция необходима.

Виды радиаторов

Радиаторы отличаются методом сборки, материалом корпуса и дополнительных компонентов.

В первых радиаторах компоненты соединялись механическим путем. Такая сборка достаточно дешева по себестоимости: для процесса не нужно ни дорогостоящее оборудование, ни особые технологические мощности. Слабым звеном таких радиаторов были стыки: требовались уплотнительные прокладки, стойкие к антифризу и перепадам температур.

В первых моделях трубки были круглыми в сечении; недорогими, но имеющими недостаточный коэффициент теплоотдачи. В дальнейшем радиаторы стали делаться из овальных (сплющенных) в сечении трубок, которые за счет большей площади намного лучше охлаждали антифриз.

Следующее поколение радиаторов – медные паяные, более дорогие по сравнению со сборными, но при этом более прочные и лучше отдающие тепло. К тому же в сварных радиаторах не нужны прокладки кроме мест соединения металлической части с пластиковым бачком. Еще одним плюсом медных конструкций является возможность их ремонтировать: повреждения можно запаять и использовать радиатор дальше.

В связи с подорожанием меди изготовители стали использовать более дешевый алюминий.

Алюминиевые сварные – цельнометаллические, с применением новейших методов сварки, очень прочные и надежные. Недостаток такого радиатора можно увидеть только по сравнению с медным: все-таки алюминий хуже отдает тепло, но за счет площади охлаждения новые радиаторы вполне справляются с возложенной на них задачей.

В настоящее время практически все выпускаемые радиаторы делаются из алюминия, поскольку цены на медь растут, делая ее нерентабельным материалом. Алюминиевые радиаторы отличаются высокой прочностью, что позволяет ставить их в автомобили с мощными двигателями, но при этом очень сложно ремонтируются: аргонная сварка, необходимая для запаивания пробоин и трещин, может оказаться неэффективной, т.к. у трубок толщина стенок меньше 1 мм.

Схема пластинчатого двухрядного (слева) и ленточного трехрядного (справа) радиаторов

Советы по выбору трансмиссионной жидкости

Многие владельцы автомата вполне резонно задаются вопросами, какое масло лить в свою АКПП, и насколько велики различия между разными трансмиссионными жидкостями. На самом деле льют в них всё, что угодно, даже не задумываясь о последствиях. Конкретных производителей жидкости выделять не стоит, ибо для масла АКПП намного важней её соответствие мировому стандарту ATF WS (АТФ ВС).

Однако для некоторых видов АКПП существуют и свои стандарты трансмиссионных масел. Так, в Европе широко распространены жидкости с маркировками «ZF TE-ML» и «FNM». В любом случае, выбирать масло ATF WS или какое-либо другое стоит, исходя из рекомендаций производителя АКПП, который проверил все трансмиссионные масла и выбрал наиболее удачный вариант для постоянной эксплуатации своего агрегата. Надеемся, теперь вопрос относительно того, какое масло заливать в автоматическую коробку передач, не вызовет у вас затруднений.

Пожалуй, наиболее важная информация по сегодняшней теме подошла к концу. Желаем всем читателям нашего ресурса удачи в ремонте и эксплуатации своих автомобилей!

Установка дополнительного охлаждения АКПП

Охлаждение АКПП — важный момент при эксплуатации автомобилей с автоматической коробкой передач. Установка дополнительных радиаторов охлаждения существенно сократит износ коробки и увеличит ее ресурс на 30-40%

Анализируя сложившийся опыт, можно сделать вывод, что установка охлаждения АКПП (дополнительного радиатора) снижает рабочую температуру масла на 15 — 40°С. (в зависимости от модели дополнительного радиатора)

  • более мягкая и плавная работе АКПП
  • увеличение срока эксплуатации гидравлического блока управления и автоматической трансмиссии в целом
  • продление срока службы сальников и уплотнений
  • в некоторых случаях с помощью дополнительного охлаждения можно убрать тычки (удары) при переключении передач.

Важно отметить, что штатная (оригинальная) система охлаждения работает по принципу теплообмена охлаждающей жидкости двигателя (антифриз) с маслом АКПП , т.е. в основном радиаторе двигателя находится трубка охлаждения АКПП, которая омывается антифризом

Пока автомобиль новый, эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность падает. Рабочая температура двигателя, в зависимости от производителя и вида топлива колеблется от 85 до 100 °С, а нормальная рабочая температура коробки автомат не должна превышать 80 — 85°С, т.е. при длительной эксплуатации автомобиля эти две температуры сравняются и температура АКПП будет такой же как и двигателя, т.е . КРИТИЧНОЙ, поэтому и происходит преждевременный выход из строя АКПП.

Для более эффективного охлаждения АКПП рекомендуем промывку штатной системы охлаждения со снятием радиаторов один раз в год!

Установив дополнительное охлаждение для АКПП, вы избавляетесь от возможных неисправностей и увеличиваете срок эксплуатации автоматической трансмиссии. Также, установив дополнительный радиатор охлаждения, Вы избавитесь от необходимости ремонта гидроблока АКПП.

Мы являемся официальными дилерами компаний HAYDEN и LONG COOLERS

Задача радиаторов HAYDEN — отвод избытка тепла от трансмиссионной жидкости и сохранения её рабочей температуры, а так же предупреждение чрезмерного охлаждения в зимние время года.

Установка радиаторов HAYDEN для охлаждения АКПП

(цена указана за радиатор и установку его на автомобиль)

МодельРазмеры радиатора, ммЦена
OC-1401318x127x196500 руб.
OC-1402403x127x196700 руб.
OC-1403318x190x196800 руб.
OC-1404403x190x197100 руб.
OC-1405403x254x197 800 руб

Радиаторы LONG COOLERS

Их преимущество состоит в том, что они изготовлены из латуни, в отличие от алюминиевых HAYDEN. В наличии имеются переходные пластины, предназначенные для установки дополнительного охлаждения на АКПП 09G, 09K (TF-60SN), 096 (01M, 01P,01N), DP0 (AL4)

Охлаждение автоматических коробок передач (т.е. установка дополнительно радиатора) необходима для автомобилей с пробегом более 100 тысяч километров. Это связанно с тем, что система охлаждения в них неэффективна из-за грязи радиатора и продуктов окисления масла, а так же из-за износа автоматической коробки, что снижает теплообмен.

В виду склонности к перегреву радиатор просто необходим следующим моделям трансмиссий:

  • 722.9 для автомобилей Mercedes-Benz E 211, S 221, GL 164 ML 163
  • A960/A760 для автомобилей Lexus GS300 330
  • AW55-50SN для автомобилей Volvo XC90, S60, S80
  • TF80SC/TF81SC для автомобилей Volvo XC90, Mazda RX7, Land Rover Freelander
  • TR60SN (09D) для автомобилей Porsche Cayenne, VW Touareg
  • U140/U150 для автомобилей Lexus RX300, RX330, RX350

Дополнительные радиаторы охлаждения АКПП можно установить практически на любые на автомобили с любым типом трансмиссии.

Единственное ограничение — это наличие свободного места для установки дополнительного радиатора. Специалисты АТТ24 проконсультируют вас по этому вопросу, замерят пространство и подберут подходящий радиатор.

С дополнительным охлаждением масла ваша АКПП прослужит дольше

Важно, что это не просто охлаждения, а именно поддержка оптимальной рабочей температуры как в летнее, так и в зимнее время

Достаточно ли стандартной системы охлаждения

Прежде всего, стоит обратить внимание на то, что есть два типа радиаторов охлаждения:

Отдельные. Такие системы, как правило, устанавливались на старых моделях АКПП. В этом случае охлаждение осуществляется за счет обдува воздухом или вентилятором. Благодаря этому удается поддерживать температуру масла в допустимых пределах.

Важно! При использовании отдельного радиатора нужно своевременно менять масло (делать это желательно каждые 50 000 км). Хоть производители и утверждают, что жидкость будет работать и после 160 000 км, лучше не проверять это на практике, если в авто установлен отдельный радиатор КПП. Встроенные

В более современных «автоматах» не отдельного радиатора для коробки передач. В этом случае к главному радиатору системы охлаждения двигателя подключается патрубок, который контролирует рабочую жидкость АКПП. Фактически под одним корпусом находится два радиатора – один охлаждает моторное масло, а другой – трансмиссионное

Встроенные. В более современных «автоматах» не отдельного радиатора для коробки передач. В этом случае к главному радиатору системы охлаждения двигателя подключается патрубок, который контролирует рабочую жидкость АКПП. Фактически под одним корпусом находится два радиатора – один охлаждает моторное масло, а другой – трансмиссионное.

Казалось бы, вот оно решение проблемы – устанавливаем встроенную систему охлаждения и одним выстрелом убиваем двух зайцев. Но, не так все просто. Дело в том, что ДВС (особенно если он высокофорсированный) и «автомат» работают при разной температуре. Таким образом, движок может нормально функционировать при 100-110 градусах (а если речь идет о таких машинах, как Chevrolet Aveo или Cruze то температуры доходят и до 115 градусов), а для некоторых узлов АКПП такие показатели становятся критическими.

Кроме этого площадь патрубка, подведенного к основному радиатору, слишком маленькая, поэтому процесс охлаждения будет менее эффективным. Поэтому риск перегрева остается.

Рекомендуем: Моновпрыск и все,что нужно о нем знать

На первых порах, встроенная система охлаждения может работать без каких либо проблем. Однако, постепенно патрубки радиатора и самой КПП будут забиваться грязью. В этом случае замена масла не поможет улучшить охлаждение.

Таким образом, если в авто отсутствует отдельный радиатор, интегрированной модели будет недостаточно. Кроме этого, промыть встроенную систему намного сложнее, чем отдельный узел. Поэтому многие покупают дополнительные радиаторы. Они устанавливаются на основной радиатор в том месте, где есть разрыв цепи между «штатной» системой охлаждения и непосредственно самим «автоматом».

Способы замены масла в АКПП

Существуют три основных способа замены масла в автоматической коробке переключения передач:

  • Щадящая частичная замена — самый простой и безопасный способ замены масла в АКПП, производится без снятия поддона коробки и без замены фильтра. При таком методе замены масла, у коробки с заправочным объемом 8 литров, из картера коробки передач сливают два-три литра и доливают новое масло до нормального уровня. После 1000 километров пробега операцию повторяют. Щадящую частичную замену масла производят в том случае, когда неизвестно, обслуживал ли коробку предыдущий хозяин, либо есть серьезные подозрения в плохом состоянии коробки. Щадящая частичная замена позволяет обойтись без резкой смены характеристик масла, без сильного изменения условий работы коробки, без поступления большого количества моющих присадок, которые могут вызвать забивание гидравлики коробки. В интервалах между заменами масла владелец автомобиля может оценить какое влияние оказала замена масла на работу коробки, если коробка стала работать лучше замену продолжают, если заметно ухудшение в работе коробки, ждут когда восстановится нормальная работа коробки.
  • Обычная частичная замена — предусматривает снятие поддона с коробки, слив доступного картерного объема масла и замену фильтра. Большинство современных автоматических коробок передач вмещают от 6 до 8 литров масла. При обычной частичной замене удается заменить только около 30-40% от этого объема. Обычную частичную замену часто проводят после двух щадящих замен, чтобы тем самым полностью обновить масло в коробке. При однократной замене в коробке становится 40% нового масла и 60% старого, при двукратной замене 70% нового и 30% старого, при трехкратной замене 85-90% нового масла и 10-15% старого. Обычную частичную замену масла проводят когда нет подозрений на серьезные неисправности в работе автомата.
  • Полная замена — самый лучший, но и самый рискованный способ замены, производится с помощью специализированной установки, которую подключают к магистралям гидросистемы автомата. Установка под давлением вытесняет старое масло и заменяет его новым, процесс замены хорошо виден через прозрачные трубки установки. Темное и грязное масло, выходящее из коробки, сменяется чистым и прозрачным новым маслом. Для замены масла таким способом требуется на один-два литра больше масла, чем заправочный объем коробки. При данном способе замены замены масла в АКПП существует самый высокий риск забивания элементов гидросистемы вымытыми частицами продуктов износа. Полную замену масла рекомендуется производить только у хорошо работающих коробок.

Замена и доливка трансмиссионной жидкости в АКПП

Теперь, когда каждый читатель статьи знает о том, как правильно проверить уровень масла в АКПП, не лишним будет получить ответы и на ряд других вопросов:

  • Как заменить масло в АКПП?
  • Когда менять масло в АКПП?
  • Через сколько километров пробега стоит менять масло в автоматической коробке передач?
  • Как долить масло в АКПП?
  • Сколько литров масла в АКПП требуется заливать?

К счастью, ответы на них несложны и вполне понятны каждому автомобилисту, хотя бы чуть-чуть разбирающемуся в вопросах автомобильного ремонта. Для начала требуется просто понять, когда замена масла в коробке будет необходимой. На сегодня подобная необходимость имеется, если:

  • по результатам проверки было выявлено несоответствие масла нормальным показателям (исключением является неправильное давление, при данной проблеме стоит проверить на работоспособность масляный насос коробки, зачастую виной всему именно он);
  • заявленный производителем эксплуатационный срок смазки истёк, посему полная замена масла в АКПП просто неизбежна;
  • старое масло, имеющееся в коробке, уже «откатало» порядка 50 000 километров пробега, ибо этот пробег уже является максимально возможным для любой трансмиссионной жидкости.

Допустим, один из отмеченных моментов имеется конкретно в вашей ситуации. Как следует действовать? Далее требуется подготовить некоторый инструментарий для замены масла, в перечень которого входит:

  • гаечный ключ нужной размерности для снятия винта слива с коробки;
  • ёмкость для сливаемой жидкости, объём которой должен быть около 10-15 литров;
  • ветошь для устранения возможных загрязнений;
  • непосредственно масло для АКПП.

Процедуру смены трансмиссионной жидкости можно доверить профессионалам на СТО, а можно провести собственноручно. Для читателей нашего ресурса замена масла в АКПП своими руками будет рассмотрена максимально детально:

Во-первых, трансмиссионная жидкость и её давление в коробке проверяются указанным выше способом;
Затем АКПП детально рассматривается (это необходимо для того, чтобы найти сливную пробку);
После этого под узел устанавливается подготовленная ёмкость

На этом этапе важно определиться, какой из способов замены масла будет проводиться. На данный момент выделяются два основных:

Говорить о том, каким способом менять масло лучше, не будем, ибо оба варианта имеют и преимущества, и недостатки. Отметим, что согласно регламенту многих производителей АКПП требуется проводить своевременную и полную замену трансмиссионной жидкости;

Непосредственно замена масла начинается со слива старого. Для этого потребуется лишь открутить сливную пробку ключом нужной размерности;
Осуществив слив старой трансмиссионной жидкости, остаётся лишь залить новую через соответствующее отверстие в конструкции коробки. Сколько именно нужно заливать масла в АКПП, определяем:

  • либо исходя из количества слитой жидкости (при частичной замене);

либо исходя из объёма коробки и того количества масла, которое производитель рекомендуем в неё заливать.

Перед заливкой масла не забудьте провести установку нового фильтрующего элемента в сливную пробку и поставить таковую на место.

Чем опасен перегрев масла в АКПП

Как было сказано выше, перегрев жидкости в автоматической коробке передач приводит к печальным последствиям для трансмиссии. Давайте рассмотрим подробно, к чему приведет повышенная температура в АКПП:

  • Выход из строя проводки. Внутри автоматической коробки передач имеются некоторые элементы проводки, которые могут расплавиться при повышенной температуре;
  • Потеря свойств жидкости ATF. Температурный порог для масла в автоматической коробке передач находится на уровне около 120-130 градусов по Цельсию. Если он будет превышен, жидкость очень быстро потеряет большую часть своих свойств. Соответственно, в процессе работы элементы АКПП не будут смазываться должным образом, что приведет к их повышенному износу;
  • Разрушение фрикционных дисков. В автоматической коробке передач фрикционные диски можно условно разделить на мягкие и твердые. При повышенных температурах мягкие фрикционные диски разрушаются, на них появляются трещины, изгибаются, что приводит к их неправильной работе;
  • Перегрев соленоидов и гидроблока. В коробке передач за распределение масла отвечает гидроблок, соленоиды которого открывают и закрывают каналы для прохождения масла. При перегреве соленоиды могут расплавиться, поскольку преимущественно в данный момент они выполняются из пластика. В редких ситуациях возможен перегрев гидроблока и его искривление или образование трещин.

Выход любого из компонентов коробки передач предполагает ее полный разбор для проведения диагностики и устранения неисправности, что является дорогостоящими процедурами.

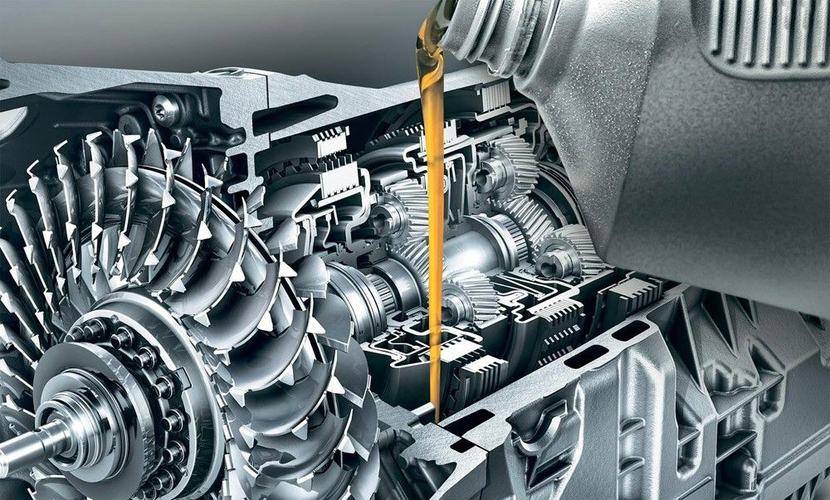

Устройство автоматической трансмиссии


Схема АКПП Устройство АКПП достаточно сложное и состоит из следующих основных элементов:

  • гидротрансформатор;
  • планетарный механизм;
  • блок управления АКПП (TCU);
  • фрикционные муфты;
  • обгонная муфта;
  • гидроблок;
  • ленточный тормоз;
  • масляный насос;
  • корпус.

Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.

Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать здесь.

Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.

Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.

Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.


Пример гидравлической схемы АКПП

Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировкой гидротрансформатора. При неисправности блок TCU обеспечивает функционирование КПП в “аварийном режиме”. Селектор АКПП отвечает за переключение режимов работы КПП.

В автоматической коробке применяются следующие датчики:

  • датчик частоты вращения на входе;
  • датчик частоты вращения на выходе;
  • датчик температуры масла АКПП;
  • датчик положения рычага селектора;
  • датчик давления масла.

Подробнее про датчики АКПП можно почитать тут.

Как избежать перегрева масла в АКПП

Увеличить контур охлаждения. Установка дополнительного радиатора АКПП поможет избежать повышения рабочей температуры, и продлить жизнь автомату. В автомобилях, где радиатор АКПП встроен в основной охладитель, дополнительную секцию врезают в общий контур и монтируют с внешней стороны радиатора.

Выбор размера теплообменника должен быть обоснован. Слишком большой окажется затратным по содержанию, в то время как маленький не поможет регулировать рабочую температуру.

Производители радиаторов рекомендуют придерживаться таких расчетов:

  • для легковых машин с объемом двигателя до 2.0 л — 4-рядная конструкция;
  • автомобилям с прицепом и двигателем до 3.0 л — 6-рядный;
  • более мощным машинам — 8-рядный.

Изначально контур охлаждения проектируется под конкретную тепловую мощность, а установка дополнительного радиатора нарушает баланс теплообмена, т.е. зимой потребуется больше времени на прогревание АКПП. Чтобы решить эту проблему, на пути к дополнительному теплообменнику устанавливают термостаты. Система сможет подключать охладитель автоматически при достижении порога опасной рабочей температуры масла АКПП.

Что лучше: ремонтировать или менять

Всех автомобилистов можно условно разделить на две категории. Первые считают, что вышедшую из строя деталь нужно менять на новую. Вторые уверены, что все можно отремонтировать. И починка радиаторов – частая тема для споров.

Интернет изобилует всевозможными советами по самостоятельному устранению течи. Одни используют специальные пластикаты. Другие засыпают в систему средства, предназначенные для закупорки трещин. Иногда некоторые методы помогают на время продлить эксплуатацию детали. Но в большинстве случаев эти методики лишь засоряют систему охлаждения.

Медные модели есть смысл ремонтировать, потому что их достаточно легко запаять. В случае алюминиевых аналогов ситуация другая. Их можно запаять, однако для этого будет использоваться дорогостоящая сварка. Поэтому стоимость ремонта потекшего радиатора будет практически идентична цене новой детали. Соглашаться на эту процедуру есть смысл только в случае с дорогой моделью теплообменника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
