Износ протектора шин: на какие неисправности и проблемы может указывать

Как определить, насколько изношены шины

Если факт износа очевиден, то его степень еще предстоит измерить. Чтобы сделать это правильно, нужно знать нормы глубины протектора для сезонных покрышек и порядок их оценки.

Допустимый износ протектора летней и зимней резины

Остаточная глубина рисунка протектора шин (при отсутствии индикаторов износа) составляет не более:

  • для транспортных средств категорий L – 0,8 мм;
  • для транспортных средств категорий N2, N3, O3, O4 – 1 мм;
  • для транспортных средств категорий M1, N1, O1, O2 – 1,6 мм;
  • для транспортных средств категорий M2, M3 – 2 мм.

Остаточная глубина рисунка протектора зимних шин, предназначенных для эксплуатации на обледеневшем или заснеженном дорожном покрытии, маркированных знаком в виде горной вершины с тремя пиками и снежинки внутри нее, а также маркированных знаками “M+S”, “M&S”, “M S” (при отсутствии индикаторов износа), во время эксплуатации на указанном покрытии составляет не более 4 мм.

Обозначения категорий зафиксированы в Приложении №1 к техническому регламенту Таможенного союза “О безопасности колесных транспортных средств”. Легковые автомобили по этой классификации относятся к категории M1, малотоннажные грузовые – к N1.

При этом регламент не учитывает особенности летних и зимних шин, поэтому не указывает средние сроки, которые ходит резина до достижения этих отметок.

Индикатор износа шин

Отметки, обозначающие минимально допустимую глубину протектора, или показывающие текущую, считаются самым надежным показателем пригодности конкретной резины. И все же, ориентируясь на индикатор, стоит помнить о том, что рисунок на шине может быть стерт неравномерно.

Пример индикатора износа протектора

Как измерить протектор?

Для этой цели подходят несколько инструментов: специальный измеритель, штангенциркуль с линейкой или линейка с глубиномером. Чтобы получить максимально точные данные, измерить протектор нужно в нескольких местах – минимум в шести разных точках на окружности.

Формула для подсчета износа

Когда речь заходит о процентном значении износа (например, в объявлениях о продаже б/у покрышек), его часто считают от общей глубины протектора. Но в реальности использовать шины запрещено не с момента полного «облысения» резины, а при определенной высоте рисунка. Поэтому для правильного расчета нужно использовать формулу вида:

I=(Hnew-Hnow)/(Hnew-Hmin)*100%

где I – износ, Hnew – высота протектора новой шины этой модели и размера, Hnow – фактическая высота протектора (минимальное значение), а Hmin – минимально допустимое значение высоты протектора.

Чем опасна езда на изношенных автомобильных шинах

На состояние автомобильной резины в первую очередь влияет подвеска. По сути, характер износа шин — это показатель состояния автомобиля в целом. Неравномерный и повышенный износ протектора — это последствия различных неисправностей, которые требуют устранения.

Автомобильные шины с даже полуизношенным протектором могут стать очень опасными спутниками при движении на высоких скоростях. Сцепление автомобиля с проезжей частью в дождь и снег ухудшается в несколько раз, что может привести к дорожно-транспортным происшествиям.

Испытания, проведенные с изношенными шинами, показали, что качество и надежность их сцепления с поверхностью вдвое ниже, чем у новых шин.

Щелевидные прорези зимних шин помогают машине «кусать» снег, обеспечивая отличное сцепление даже на обледенелой поверхности. В случае износа протектора небольшие наклонные ламели не выполняют своих задач: ухудшается качество сцепления с дорогой, ухудшается тяга автомобиля в целом.

Движение по мокрой дороге увеличивает риск аквапланирования — чем быстрее автомобиль движется, тем выше вероятность этого, поскольку вода не успевает полностью стекать через канавки протектора. Практически изношенный протектор ухудшает ситуацию, так как под шиной остается большое количество воды. Высокий риск аквапланирования может привести к катастрофическим последствиям, вплоть до аварии.

Аквапланирование на мокрой трассе очень опасно!

В случае дождя тормозной путь увеличивается, что может быть намного опаснее аквапланирования. По сравнению с новыми шинами, изношенным шинам требуется до 2 метров или более для полной остановки на низкой скорости — около 64 км / ч — с учетом использования антиблокировочной тормозной системы.

Несмотря на огромное преимущество изношенных шин, движение на них крайне опасно и нежелательно: увеличение тормозного пути, повышенный риск аквапланирования и ухудшение сцепления с дорогой могут привести к дорожно-транспортным происшествиям.

Индикаторы истирания автопокрышек

Различные виды индикаторов износа протектора автомобильной резины

Определить степень износа протектора можно, проверив состояние индикатора износа, он представляет собой часть протектора, отличающиеся от основного рисунка на поверхности покрышки формой либо размерами. Указанные элементы шин для определения износа бывают:

  1. Расположенные в канавке протектора, их называют объемными.
  2. Выдавлен в виде цифр или различных фигурок, штрихов на авторезине. Они имеют определенную глубину и по мере истирания шин, могут вовсе исчезнуть.

Первый вид индикаторов достаточно прост в использовании: по мере изнашивания резины высота индикатора уменьшается. Наступает момент, когда индикатор и протектор имеют одинаковую высоту. В такой ситуации нужно срочно заменить шины, они имеют критический износ.

Второй вид индикаторов, к примеру, цифровой, более сложный в применении. Он состоит из цифр различной высоты. При эксплуатации покрышек цифры истираются вместе с резиной и постепенно одна за одной исчезают. При исчезновении последней цифры индикатора наблюдается критический износ изделия.

Различные бренды автопокрышек используют разные индикаторы. При отсутствии на поверхности авторезины индикаторов износа, степень истирания изделия измеряют по глубине протектора. Для выполнения замеров используют штангенциркуль.

Что влияет на износ шин?

Какой бы качественной не была шина, со временем она сотрется и потребуется ее замена. Но одно дело, когда она отходила вполне нормальный срок, приблизительно совпадающий с заявленным производителем пробегом, при этом износ – равномерный (по всей окружности рабочей поверхности) и, совсем другое, если шина не отходила и половины заявленного ресурса, а стертость ее – неравномерная. И здесь уже дело больше касается финансовой части, поскольку менять каждый сезон резину – достаточно дорогое удовольствие.

Срок службы комплекта шин зависит от ряда факторов:

  • качества материала изготовления;
  • технической исправности авто;
  • особенностей эксплуатации;

Что касается материала изготовления, то здесь все понятно. У шин из низкосортной резины с большим содержанием сажи очень быстро сотрется протектор, возможны разрывы корда, поскольку сам материал просто не способен выдерживать нагрузки, которые приходятся на колеса.

Техническая исправность некоторых составных частей достаточно серьезно сказываются на ресурсе шин. К таким узлам можно отнести подвеску, тормозную систему, рулевой механизм. Неисправность и нарушение регулировок каждой указанной составляющей обязательно приведут к неравномерному износу. Сюда также можно отнести и техническое состояние самих колес – несоответствие давления воздуха в шинах, разбалансировка, длительная стоянка авто без движения – одни из основных причин неравномерного и быстрого износа протектора.

Видео: Неравномерный износ шин.

Что касается особенностей эксплуатации, то влияние на состояние шин может оказать агрессивный стиль езды с частыми пробуксовками, несоответствие типа резины по сезону (особенно, если осуществляется эксплуатация зимней резины в летний период), частые или постоянные поездки по дорогам, покрытых гравием и щебнем.

Стоит отметить, что износ шин еще зависит и от оси на которой они используются. Если это управляемые колеса, то у них больше стираются боковые зоны рабочей поверхности. Все это из-за того, что при изменении траектории движения (при повороте), все воздействующие на колесо силы приводят к деформации шины, в результате чего она больше контактирует боковыми поверхностями протектора, а не центральной. Что касается ведущей оси, то у нее такого ничего нет, наоборот у нее основное пятно контакта приходятся на середину протектора.

У переднеприводных же авто все это сочетается, поэтому износ передних шин более равномерный, но протектор у них стирается быстрее, чем у колес, установленных на задней оси.

Поскольку от состояния шин зависит безопасность движения, управляемость авто, тормозной путь, то следует периодически проводить осмотр их на наличие дефектов, а также проверять глубину остаточного протектора.

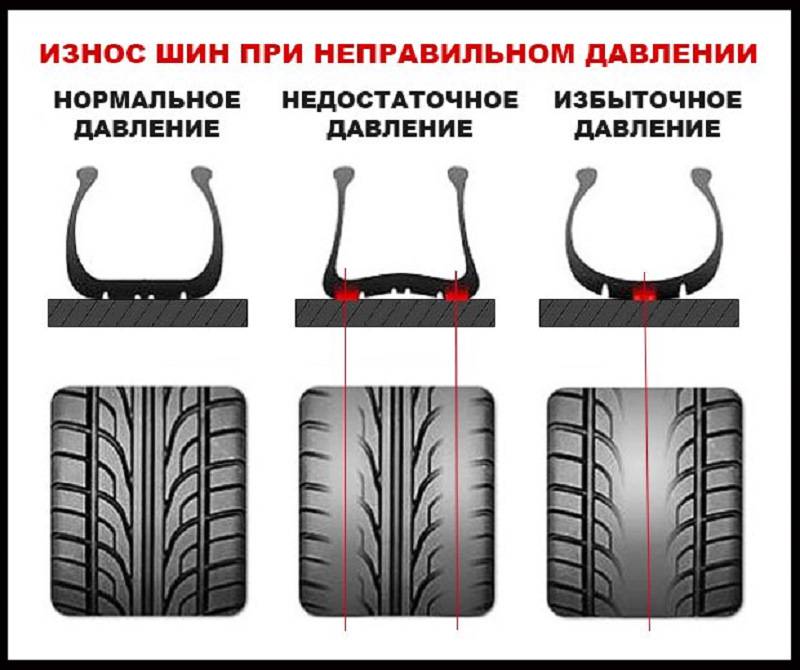

Примечательно, что неравномерность износа шин имеют свои определенные причины, поэтому определить, что послужило этому — несложно. Вот только сами колеса уже не восстановить, поэтому все предпринятые меры помогут сохранить шины, которыми будут заменены поврежденные.

Чем опасна езда на изношенных автомобильных шинах

Состояние автомобильной резины сказывается в первую очередь на подвеске. По сути, характер износа покрышек является индикатором состояния машины в целом. Неравномерный и повышенный износ протектора — последствия различных неисправностей, требующих устранения.

Автомобильные покрышки с изношенным даже наполовину протектором могут стать очень опасными спутниками во время езды на высоких скоростях. Сцепление машины с дорожным полотном в дождливую и снежную погоду ухудшается в несколько раз, что может стать причиной дорожно-транспортных происшествий.

Проведённые тесты с использованием изношенных шин показали, что качество и надёжность их сцепления с покрытием в два раза хуже по сравнению с новыми покрышками.

Ламели, расположенные на зимних шинах, помогают автомобилю «вгрызаться» в снег, обеспечивая отличное сцепление даже с обледенелой дорогой. В случае с изношенным протектором небольшие наклонные ламели не справляются со своими обязанностями: качество сцепления ухудшается, как и тяга авто в целом.

При езде по мокрым дорогам повышается риск аквапланирования: чем быстрее движется автомобиль, тем выше вероятность этого, поскольку вода не успевает полностью вытечь через канавки протектора. Практически стёртый протектор значительно ухудшает ситуацию, поскольку под шиной остаётся большое количество воды. Высокий риск аквапланирования может привести к печальным последствиям вплоть до ДТП.

Аквапланирование автомобиля на влажной трассе очень опасно!

В дождливую погоду увеличивается тормозной путь, что может быть намного опаснее, чем аквапланирование. Если сравнивать с новыми шинами, изношенным требуется до 2 и более метров для полной остановки на небольшой скорости — порядка 64 км/ч — с учётом использования антиблокировочной тормозной системы.

Изношенные шины лучше всего себя показывают на полностью сухих трассах: практически полностью стёртые канавки и ламели лучше контактируют с дорожным полотном.

Несмотря на последнее преимущество изношенных шин ездить на них крайне опасно и нежелательно: увеличение тормозного пути, повышение риска аквапланирования и снижение сцепления с дорожным полотном могут стать причиной дорожно-транспортных происшествий.

Как определить уровень пробега шин

Индикатор износа

Представляет собой размещённый в канавках протектора небольшой столбик из резины высотой 1,6 мм. Собственно, шина требует замены после того, как высота протектора сравняется с данным блоком.

Размещенный в протекторе блок износа

Определить, где именно находится индикатор уровня износа, можно, отыскав на боковой стороне одну из меток:

  • треугольник;
  • знак TWI;
  • логотип торговой марки.

Многие производители выпускают шины, на которых располагаются промежуточные индикаторы. Их истирание говорит о том, что покрышки больше не способны обеспечивать какое-либо должное сцепление с влажным асфальтом.

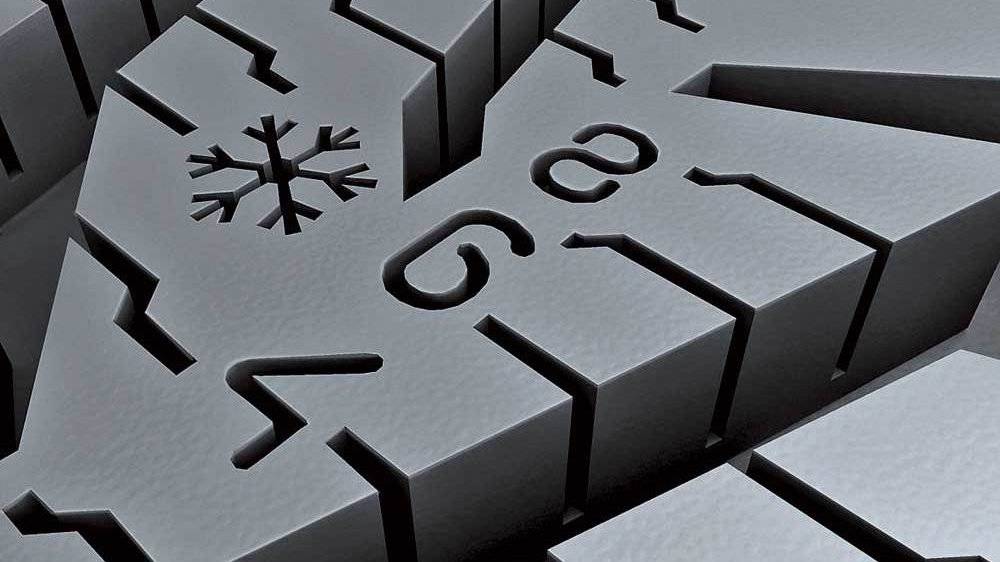

Цифровые индексы на протекторах

В ламелях и протекторах резины выдавливаются цифровые индикаторы, каждый из которых отличается по глубине. Наибольшая цифра (стандартно это восьмёрка) выдавлена на небольшую глубину, наименьшая (для летней резины двойка, для зимней шипованной или липучки — четвёрка) на максимальную. По мере эксплуатации шины изнашиваются, цифры стираются и исчезают. Остаточный уровень протектора определяется по наибольшей из оставшихся цифр. Критический износ колёс фиксируется после стирания последнего индикатора.

Маркировка протектора шины цифровым индикатором износа: пример

Производители наносят на протекторы три основных типа цифровых индикаторов:

  • Ряд цифр от «2» до «4», маркируются индикаторы в миллиметрах;
  • Ряд цифр, маркируются индикаторы в процентном соотношении от высоты протектора;
  • Индикатор, имеющий одну сегментированную цифру, выполненную таким образом, что каждый её сегмент выдавлен на разную глубину. По мере износа шины проявляются разные цифры. Маркируются такие индикаторы в миллиметрах.

Изменение цвета шины

Сравнительно недавно в продаже появились колёса, которые меняют свой цвет по мере износа. При истирании резины протектор окрашивается в яркий оттенок, что спозволяет узнать о необходимости смены резины.

Определение уровня износа шины по изменению цвета удобно, но колёса не всегда выглядят эстетично

Измерение глубины профиля

Индикаторы позволяют быстро определить уровень износа, однако не дают точных результатов. Для получения точных показаний используют измеритель глубины профиля — маленький прибор, которым замеряется глубина канавок протектора в нескольких местах. Если полученные результаты меньше установленных законодательством, резина больше не должна использоваться.

Определение уровня износа протектора при помощи измерителя глубины профиля

Ручные способы: монета, линейка, штангенциркуль

Пожалуй, самый простой и лёгкий способ измерения глубины канавок протектора — с помощью линейки или штангенциркуля. Для этого щуп штангенциркуля опускается на дно канавки и фиксируется полученное значение. Аналогично измеряется износ резины и при помощи линейки — её вставляют в протектор и проверяют его глубину.

Определить уровень износа шин можно любой металлической монеткой — долларом, евро или рублём. К примеру, доллар опускается головой президента в канавку протектора. Шину пора менять, если волосы Вашингтона видны с перпендикулярной линии зрения. Аналогичным способом можно определяется износ шин монеткой в один цент — только в этом случае должна быть видна макушка Линкольна.

Определение уровня износа протектора при помощи монетки — экспресс-методика

Российские монетки с двуглавым орлом также подойдут для такого способа. Два рубля помещаются в канавку головой орла вниз. Если резина в нормальном состоянии и не требует замены, то голову птицы видно не должно быть, менять же покрышки нужно в случае, если весь орёл на виду.

Выяснить состояние резины можно при помощи монетки в один евро. Если золотой ободок исчезает в канавке протектора, значит, менять резину не нужно, если же большая часть его видна, то придётся покупать замену.

Как происходит износ внутренней стороны колеса при качении с уводом

К неравномерному износу протектора приводит проскальзывание резины в месте контакта с покрытием дороги, которое вызвано неправильной регулировкой схождения колес. Нарушение настроек приводит к тому, что плоскость вращения колесного диска не совпадает с направлением, в котором катится колесо.

Жесткое колесо без мягкой резиновой покрышки (к примеру, деревянное колесо телеги) проскальзывает по дорожному покрытию при наличии минимального отклонения плоскости его вращения от траектории перемещения. Так как автомобильные колесные диски оборудованы эластичными шинами, то при небольшом отклонении показателя схождения колес от нормы резина ускоренно изнашиваться не будет.

При правильно отрегулированном схождении, когда колесо катится, все шашечки рисунка протектора испытывают упругую деформацию боковой силой до момента выхода каждого отдельного элемента из контакта с дорожным покрытием. До тех пор, пока сила упругого деформирования отдельной «шашки» протектора не превышает силу сцепления с дорогой, элементы рисунка шин не проскальзывают, а, следовательно, не происходит ускоренный износ резины.

Разные шины отличаются характеристиками эластичности. Этот показатель определяется мягкостью протектора, упругостью каркаса покрышки и геометрией профиля резины (более узкие шины с высоким профилем имеют лучшие показатели эластичности). Таким образом, мы выяснили, что разные виды покрышек могут «прощать» различное отклонение схождения колес. Многие шины, которыми комплектуются легковые авто, нормально переносят до двадцати угловых минут совокупного отклонения схождения от нормы.

Чем может быть полезна вышеизложенная информация для автолюбителей? Понимание процесса износа резины поможет выявить неравномерное истирание шин на ранней стадии. Это даст возможность вовремя обнаружить износ шин и понять, что стало его причиной. Необходимо внимательно изучить форму контактной поверхности элементов рисунка протектора. Кроме того, нужно провести ладонью вдоль поверхности протектора по направлению вращения колес и против него. Затем следует провести ладонью поперек протектора – от одной боковины покрышки к другой и в обратном направлении.

Ускоренный износ резины с внутренней стороны колеса, который происходит в результате проскальзывания из-за неправильной регулировки схождения колес, формирует особый рисунок истирания шин. Этот рисунок получил название «пила» (каждый отдельный элемент рисунка протектора истирается так, что приобретает форму похожую на зуб пилы).

При неравномерном износе колес одна из граней «шашечки» протектора становится более острой и возвышается над другой ее гранью, которая закругляется и становится менее высокой. Формирующиеся зубья «пилы» могут иметь поперечную или продольную направленность (направленность их скоса идет поперек или вдоль направления вращения колеса).

Внутренний износ колеса в форме зубьев пилы связан с тем, что при расхождении показателя схождения от нормы, при движении машины передняя грань «шашки» протектора контактирует с дорожным покрытием без проскальзывания и, поэтому, она не изнашивается и начинает возвышаться над другими (стирающимися) гранями. При дальнейшем перемещении элемента рисунка в пятне контакта с дорогой происходит накопление напряжения сдвига в теле материала шины. В результате, «шашка» начинает проскальзывать и другие грани, изнашиваясь, становятся более сглаженными и заниженными.

Если протектор шины проскальзывает в пятне контакта, то, в большинстве случаев на нем формируется продольная «пила». Такой тип внутреннего износа информирует о нарушении регулировки схождения по оси колес. При выявлении такого дефекта следует обратиться в автосервис для диагностики. В то же время, следует учесть, что существует еще ряд условий, при наличии которых может прощупываться продольно направленная «пила» на рисунке протектора, несмотря на нормальные показатели схождения (и избавиться от такой «пилы» невозможно). Вероятность появления износа такой формы зависит от типа резины, характеристик подвески, сезонных особенностей дорожного покрытия и т.д.

Поперечно направленные зубья «пилы», как правило, прощупываются на поверхности протектора при особенно сильно проскальзывании шин (сильно нарушены настройки схождения и, поэтому, колесо «конкретно жрет резину»).

Направленность «зубов» поперечной «пилы» указывает на то, в каком направлении вывернуто колесо в схождении (показатель схождения положительный или отрицательный).

Вот так выглядит продольная пила при износе:

Каково предельное изнашивание

Износ более 1,6 мм

Индикатор изнашивания — знакомая всем система определения предельного изнашивания резины. Блок (1,6 мм) располагается в продольных канавках. Соитие уровней канавки и протекторной поверхности говорит о завершении времени применения шин. Стертую резину надо обязательно менять, иначе это рассматривается как нарушение закона и грозит штрафом.

Изнашивание — неизбежное следствие использования авто. Следование рекомендациям, систематическая диагностика машины и регулярное ТО помогут не только повысить срок использования автопокрышек, но и сократить риск ДТП.

Чем опасен износ покрышек?

При минимальном остаточном протекторе существует риск аквапланирования. То есть, если автомобиль попадает в лужу или на мокрый участок дороги, то может появиться скольжение и неконтролируемый занос.

Также такие стертые покрышки могут часто повреждаться, в особенности при эксплуатации на разбитых дорогах. Поэтому, если вы хотите защитить себя от частных проколов шин, то необходимо следить за их износом, определять минимальный остаточный протектор и обеспечивать равномерное истирание шин.

Также может отмечаться ухудшение сцепления колес с дорожным полотном, что в особенности проявляется при торможении и прохождении поворотов. Если вы хотите обеспечить полную безопасность эксплуатации автомобиля, то следует оперативно менять покрышки с полностью истершимся протектором.

На сегодняшний день минимальный остаточный протектор у летних и зимних покрышек прописан в правилах дорожного движения. Для грузовых автомобилей этот показатель равняется 1 миллиметру. Для легковых авто максимально допустимый показатель по истиранию у летней резины составляет 1,6 миллиметра, по всей поверхности рисунка протектора, для зимней резины этот показатель минимального рисунка протектора составляет 4 миллиметра.

Индекс износа покрышек

Большинство автопроизводителей в маркировке своих шин указывает индекс износа, который отображает износоустойчивость покрышек и максимальный пробег до потери ими сцепных свойств. На покрышках иностранного производства вы можете найти надпись Treadwear и рядом цифровой индекс. Так, например, если на покрышках стоит надпись Treadwear 420, то такие шины могут пробежать порядка 42000 километров пробега. Соответственно, вы сможете рассчитать возможный пробег по каждой модели покрышек при их приобретении и эксплуатации.

Как проверить износ шин?

Отметим, что такую проверку необходимо проводить регулярно, что позволит не только избежать штрафов от Госавтоинспекции, но и обеспечит безопасность эксплуатации автомобиля. Существует несколько проверенных способов определения такого износа, причём выполнить такую работу сможет каждый из нас.

Качественные покрышки будут иметь специальные индикаторы на протекторных блоках, расположенных внутри углубления. В том случае, если протектор истерся до появления такого индикатора износа, то необходимо срочно заменить покрышки. Найти такой индикатор можно по маркировкам на боковине покрышек, где будет указано небольшое треугольное клеймо, напротив которого в протекторе будет располагаться соответствующий блок с индикатором.

В продаже можно найти специальное устройство, предназначенное для измерения остаточного протектора покрышек. Стоимость таких устройств не слишком высока, при этом вы сможете получить максимально точную информацию по истиранию протектора, причём проверка может быть проведена не только в каком-либо одном участке протектора, но и по всей поверхности пятна контакта.

Проще всего выполнить такую проверку износа шин при помощи десятикопеечной монеты. Вам необходимо лишь будет поместить монету в протектор надписью «копейка». У шины с изношенным протектором надпись «копейка» не будет видна. Если же это слово хорошо читается на монетке, то остался минимальный протектор и покрышки следует как можно скорее заменить.

Степень износа протектора и его равномерность позволит вам определить наличие у автомобиля проблем с подвеской и развалом-схождением. В том случае, если колесо истерто неравномерно, то это свидетельствует о возможных проблемах с шаровыми или нарушении геометрии развал-схождения. В любом случае вам необходимо будет обратиться на соответствующие СТО за проведением диагностики автомобиля, выявить имеющиеся поломки и оперативно их устранить.

Заключение

Эксплуатация покрышек с изношенным протектором может привести к проблемам с управляемостью автомобиля, кроме всего прочего, инспекторы ГИБДД вправе будут оштрафовать вас за использование таких некондиционных шин. Проверка протектора не представляет сложности, и выполняется при помощи подручных средств. В том случае, если вы выявили, что протектор ваших покрышек изношен, необходимо как можно скорее выполнить замену шин, что и позволит гарантировать беспроблемность эксплуатации автомобиля.
