Конструкция ГБЦ

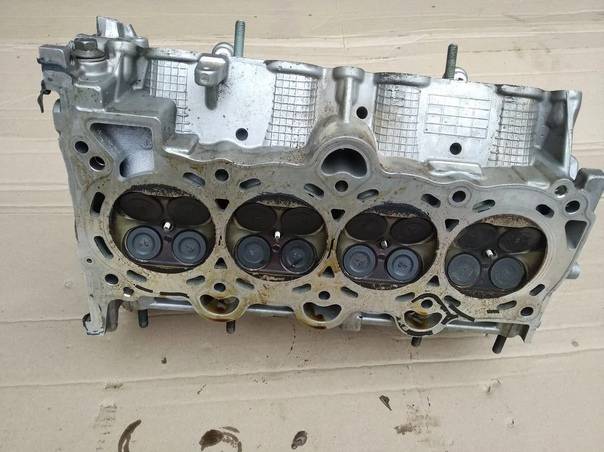

Головка блока цилиндров имеет очень сложную конструкцию. В ней находятся посадочные места клапанов – так называемые “седла”, и каналы, в которых движутся впускные и выпускные клапана. Верхняя часть головки снабжена посадочными местами, на которые опираются шейки распределительных валов.
Если ремонт двигателя проводится после перегрева, нижняя поверхность головки блока цилиндров должна быть отфрезерована и отшлифована в центре по ремонту моторов
Кроме того, в корпусе ГБЦ “проложены” каналы смазочной системы и водяной рубашки для охлаждающей жидкости. Также через ГБЦ иногда проходят каналы свечей зажигания или накаливания.

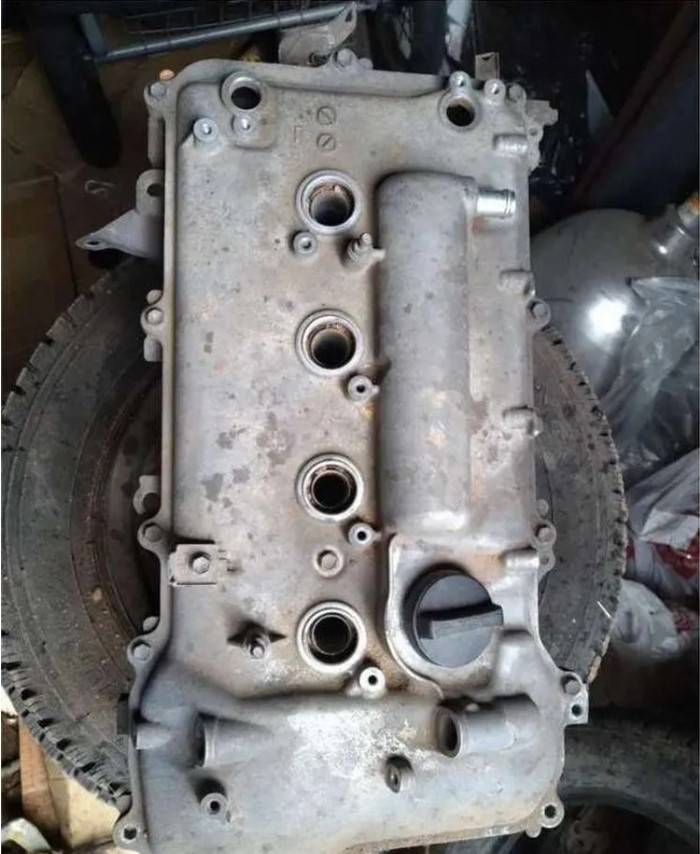

Верхняя часть головки блока цилиндров закрыта крышкой. Она изготавливается из алюминиевого сплава или листовой стали и крепится к головке через прокладку – резиновую или пробковую. Применение крышки обусловлено необходимостью обслуживания механизма ГРМ.

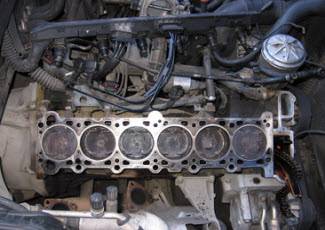

Крепление головки блока к блоку цилиндров
Любой двигатель – бензиновый или дизельный, построен на принципе сжатия топливной смеси в камере сгорания. Чтобы не происходила потеря компрессии, ГБЦ и блок цилиндров соединены между собой при помощи огнеупорной прокладки, которая, к тому же, предотвращает утечку масла и охлаждающей жидкости.

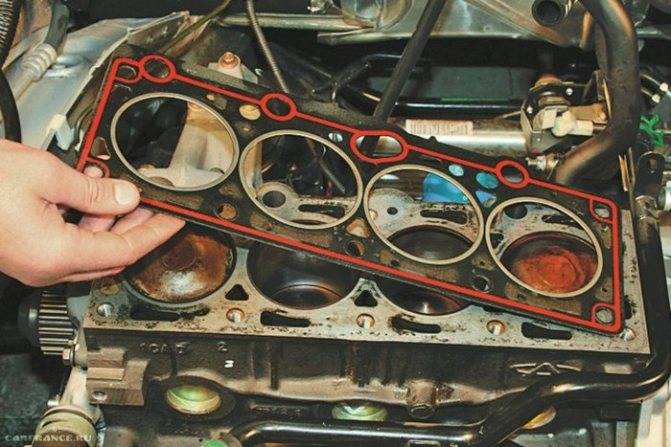

Если в процессе ремонта двигателя ГБЦ пришлось снять, прокладку обязательно меняют на новую, а процесс затяжки крепежных болтов или шпилек проводят в строго определенной последовательности. Затяжк производится с определенным усилием и в определенном порядке. Если затянуть болты слишком слабо, прокладка потеряет герметичность и будет выдавлена или прогорит. В результате охлаждающая жидкость может попасть в цилиндры, а моторное масло на внешнюю поверхность блока. Чтобы этого избежать, обычно рекомендуется затягивать болты крест-накрест, добиваясь равномерного прилегания поверхностей блока и головки друг к другу.
При нарушении герметичности прокладки головки блока цилиндров антифриз и масло могут попасть в камеру сгорания. Если такое случилось, эксплуатацию автомобиля следует немедленно остановить
Момент затяжки болтов или шпилек указан в руководстве по ремонту автомобиля. Чтобы соблюсти этот параметр, необходимо приобрести и использовать динамометрический ключ.

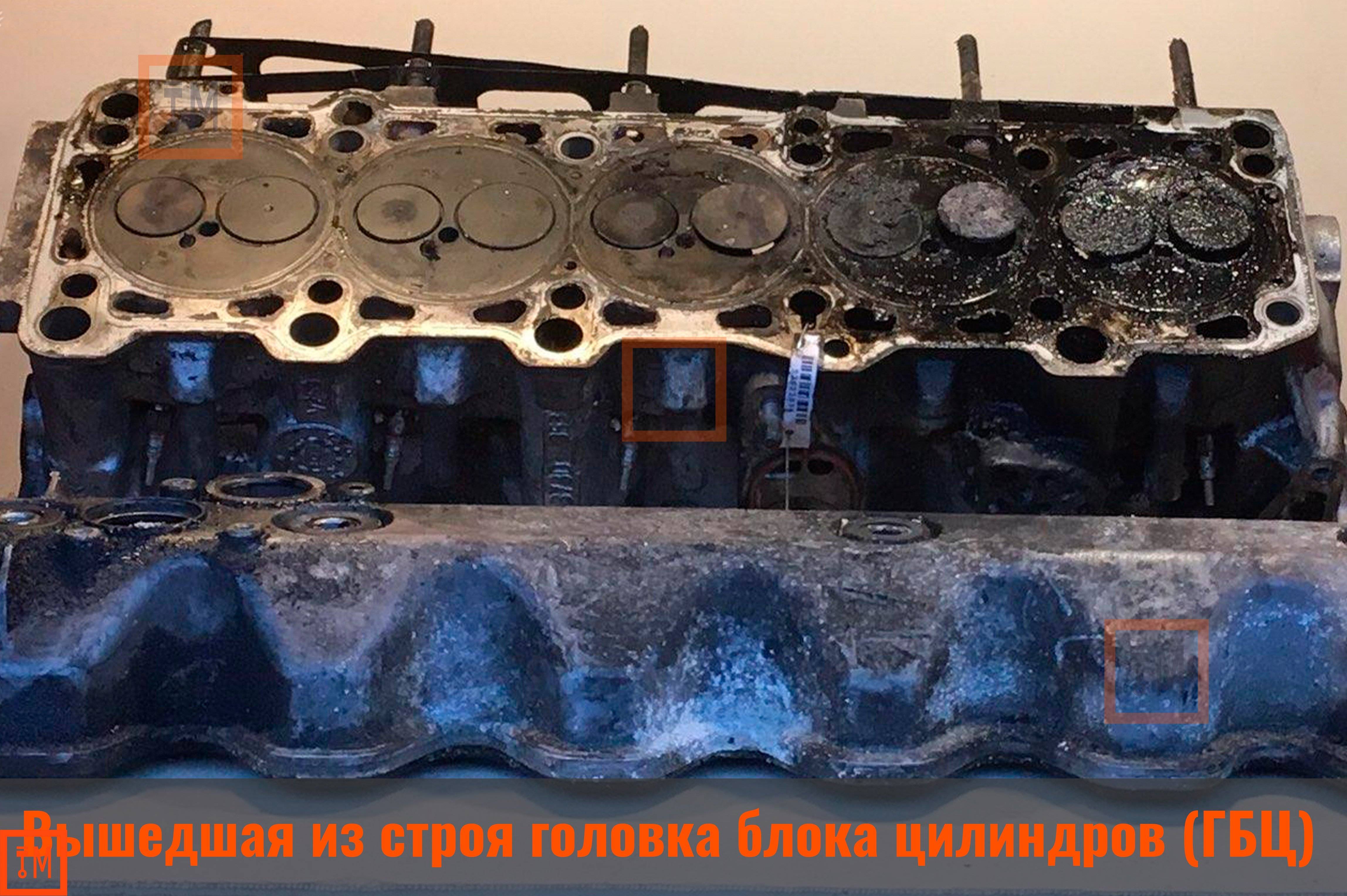

Характерные поломки головки блока цилиндров
Как правило, основное внимание при осмотре ГБЦ уделяется деталям газораспределительного механизма и степени их износа. Не меньшего внимания требуют прокладки ГБЦ и корпус головки. Участки, образующие верхний свод камеры сгорания, подвергаются высоким тепловым и механическим нагрузкам
Поэтому, со временем, в корпусе головки могут образовываться трещины
Участки, образующие верхний свод камеры сгорания, подвергаются высоким тепловым и механическим нагрузкам. Поэтому, со временем, в корпусе головки могут образовываться трещины.
Один из признаков нарушения герметичности процессов, происходящих в ГБЦ – появление запаха отработанного газа под капотом или следов моторного масла в охлаждающей жидкости. Возникновение в корпусе ГБЦ трещин приводит к потери компрессии, а это, в свою очередь, снижает способность к воспламенению топливной смеси, появляются пропуски в работе цилиндров, двигатель перегревается.
Запах выхлопных газов под капотом и в салоне может быть признаком нарушения герметичности прокладки между ГБЦ и блоком цилиндров
О появлении трещин в ГБЦ косвенно можно судить по внешнему виду выхлопных газов. Белый густой дым (а на самом деле, пар) часто является признаком попадания антифриза в камеру сгорания через трещину в головке.
В отличие от блока цилиндров, корпус головки не подлежит ремонту. В случае появления трещин ГБЦ приходится менять. Идеальный вариант замены – приобретение головки “в сборе”, то есть с установленными клапанами и другими деталями клапанного механизма. Если же приобрести собранную ГБЦ по какой-то причине не удается, детали, извлеченные из старой головки, можно переставить в новую, предварительно отдефектовав.
Причины прогорания прокладки
Причин, почему прогорает прокладка ГБЦ немного, а у нового двигателя всего одна – перегрев. Даже незначительное время работы мотора при температуре выше нормы может стать причиной этой неисправности. В данном случае прокладка может прогореть совсем немного, и неопытные автомобилисты не замечают первые появившиеся симптомы. В процессе дальнейшей эксплуатации прогар увеличивается, и признаки проявляется все сильнее. Из-за того, что многие владельцы машин обращаются к специалистам не после перегрева, а спустя некоторое время эксплуатации, когда неисправность становится явным фактом, они не связывают прогорание прокладки с имевшим место недавним перегревом и требуют от мотористов других объяснений почему прогорела прокладка ГБЦ.
При недостаточном объеме охлаждающей жидкости, можно не заметить незначительный перегрев головки, так как жидкость, циркулируя в системе, успевает охлаждаться в радиаторе, но при этом не успевает отводить тепло в нужном количестве. Приборы в авто показывают температуру охлаждающей жидкости, а не температуру деталей мотора. Таким образом, эксплуатируя машину с недостаточным уровнем тосола можно пропалить прокладку, не поняв, что причиной стал перегрев.
Бывает прогорание из-за некачественной прокладки, но это в большей степени касается двигателей после ремонта. На новых автомобилях это случается крайне редко. Еще на ремонтных моторах причиной подобной неисправности могут стать факторы, связанные с качеством проведенного ремонта:
- неудовлетворительное состояние привалочных поверхностей (плохо очищены остатки старой прокладки, раковины или царапины на плоскостях, деформация головки);
- неправильный момент затяжки болтов ГБЦ;
- нарушен порядок затяжки болтов ГБЦ;
- неправильно подобрана толщина прокладки (на моторах, где они бывают разных размеров).
Что случается при неисправностях ГБЦ?
Описывать все нюансы этого вопроса мы не будем, поскольку эта тема для отдельной статьи, но основные проблемы, связанные с неполадками ГБЦ, мы все же затронем. При пробое прокладки или самой головки можно наблюдать следующие явления:
В этот раз мы разберем двигатель автомобиля. Он включает в себя несколько основных составляющих узлов. Они важны все, каждый по-своему. Давайте рассмотрим более подробно один из основных составляющих узлов двигателя – головка блока цилиндров двигателя.
ГБЦ (головка блока цилиндров)
, по сути, является крышкой, которая закрывает блок цилиндров
А внутреннее устройство, которое имеет головка двигателя, говорит о важности этого элемента в работе двигателя. Поэтому давайте поподробнее разберем, что она из себя представляет
Что собой представляет головка блока цилиндров?
Головка блока отливается либо из легированного чугуна, либо из алюминиевого сплава. После процесса литья, головка блока цилиндров подвергается искусственному старению по определенной технологии, для снятия остаточного напряжения. Для однорядного двигателя предусмотрена общая ГБЦ. Для V-образных двигателей ГБЦ отдельная для каждого ряда цилиндров. Конструктивно нижняя плоскость ГБЦ выполняется чуть шире, для более надежного уплотнения с блоком цилиндров. Помимо этого, для уплотнения места соединения ГБЦ и блока применяются прокладки головки блока цилиндров.
Монтаж и крепление ГБЦ с блоком происходит посредством направляющих шпилек и болтов крепления головки. Крепление ГБЦ – процедура ответственная и выполняется, применительно к каждой модели двигателей в соответствии с мануалом от производителя. Болты крепления головки блока цилиндров имеют свою последовательность затяжки и прилагаемую силу затяжки. Затяжка болтов ГБЦ производится только при помощи динамометрического ключа. Здесь не нужна сила, здесь нужна технология.
ГБЦ с нижним расположением клапанов имеет более простую конструкцию, в сравнении с ГБЦ двигателя с верхним расположением клапанов.
Задачи и устройство головки блока цилиндров
Перечисление основных узлов и систем ГБЦ, сразу же помогает понять, какие основные задачи возлагаются на головку блока в процессе эксплуатации.
- Крышка головки блока цилиндров
выполняет защитную функцию. Кроме того, в ней размещена маслозаливная горловина для моторного масла. Уплотнение при креплении крышки к ГБЦ осуществляется при помощи резиновой прокладки многоразового использования. - Прокладка головки блока цилиндров
обеспечивает уплотнение в месте прилегания ГБЦ к блоку цилиндров. Эта прокладка одноразового использования. Поэтому замена прокладки ГБЦ осуществляется всегда, при ремонте или обслуживании. На прокладке экономить не стоит. Дороже обойдётся. - Полость
для размещения натяжителя цепи и привода распредвала находится в передней части ГБЦ. - Резьбовые отверстия
для свечей зажигания или форсунок предусмотрены в корпусе головки. - Камеры сгорания
- Место для газораспределительного механизма
(ГРМ). - В верхней части ГБЦ предусмотрены места для: втулок клапанов, опорных шайб клапанных пружин и корпусов подшипников распредвала.
- Кроме того, в корпусе предусмотрены отверстия для крепления впускного и выпускного коллекторов.
При изготовлении ГБЦ в нее монтируются направляющие втулки клапанов и сёдла. Технология их монтажа заключается в том, что холодные детали вставляют в нагретый корпус головки. Таким образом, после уравнивания температур, достигается большее натяжение в соединении деталей.
Обслуживание и ремонт головки блока цилиндров
Во время эксплуатации двигателя основная задача водителя – систематически следить за тем, чтобы в месте соединения ГБЦ и блока не образовывались подтёки масла или охлаждающей жидкости
Второе важное условие нормальной эксплуатации – не допускать перегревов двигателя, иначе головку блока может повести. Ремонт ГБЦ может проводиться как без ее снятия, например, для замены маслосъёмных колпачков или регулировки клапанов

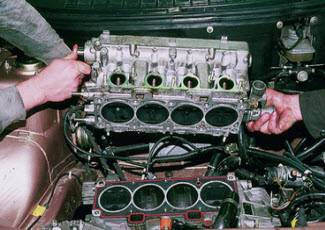

Так и со снятием головки блока для более масштабных ремонтных работ: притирка клапанов, замена направляющих втулок, удаление нагара и т.д.
Все ремонтные работы, снятие и установка головки блока цилиндров должны выполняться не по аналогии или памяти, а в строгом соответствии с требованиями производителя относительно данного типа двигателя. Успехов вам в изучении устройства головки блока цилиндров.
Головка блока цилиндров является составной и неотъемлемой частью блока цилиндров. ГБЦ крепится сверху блока цилиндров, и в принципе, выполняет ведущую роль во всем двигателе автомобиля.
Расточка и установка гильз в блок цилиндров
При появлении дефектов и износа стенок применяется расточка цилиндров. Металл определенной толщины удаляется со стенок, а затем устанавливаются другие ремонтные поршни и кольца под новый размер. Количество расточек ограничено, поскольку объем постепенно увеличивается, а запас прочности уменьшается.
После максимального количества расточек используют гильзовку. Это сложный процесс, который можно осуществить только на специальном оборудовании. «Мокрые» гильзы намного легче заменить даже в полевых условиях. Если устанавливаются «сухие» гильзы или монолитный чугунный блок, то он растачивается под новые гильзы, которые запрессовываются с высокой точностью. Сам блок нагревается до 150-200 градусов, а гильза охлаждается. Это обеспечивает наиболее плотную и точную посадку.
Техобслуживание и диагностика ГБЦ
Для исправной работы двигателя внутреннего сгорания (а без гбц он работать не будет) от каждого автомобилиста требуется соблюдение регламента по обслуживанию машины. Также немаловажным фактором является соблюдение норм температурного режима ДВС. Работа мотора всегда связана с высокой температурой и значительным давлением.
Современные модификации изготавливаются из материала, который может деформироваться при высоком давлении, если ДВС перегревается. О нормальном температурном режиме рассказывается здесь.
Неисправности головки блока цилиндров
Так как головка двигателя – лишь часть его конструкции, то поломки чаще всего касаются не самой детали, а механизмов и элементов, которые в ней установлены.
Чаще всего головка блока цилиндров снимается во время ремонта в случае пробивания прокладки гбц. На первый взгляд ее замена кажется простой процедурой, на самом деле эта процедура имеет несколько тонкостей, из-за чего ремонт может стоить дорого. Тому, как правильно менять прокладочный материал, был посвящен отдельный обзор.
Самая серьезная поломка – образование трещин в корпусе. Помимо этих неисправностей, многие автослесари, говоря о ремонте головки, имеют ввиду такие ремонтные работы:
- Сорвалась резьба в свечном колодце;
- Износились элементы постели распредвала;
- Износ седла клапана.
Многие поломки устраняются путем установки ремонтных деталей. Однако если образовалась трещина или отверстие, головку редко когда пытаются отремонтировать – ее просто меняют на новую. Но даже в сложных случаях некоторым удается отреставрировать сломанную деталь. Примером тому служит следующее видео:
Ремонт ГБЦ правильная сварка заварка трещин и окон на примере Opel Askona TIG cylinder head welding
Смотрите это видео на YouTube
Итак, хотя на первый взгляд в головке ничего не может сломаться, проблемы с ней все же могут возникнуть. И если водитель столкнется с подобной проблемой, ему придется потратиться на дорогостоящий ремонт. Чтобы такого не случилось, машину следует эксплуатировать в щадящем режиме, и не допускать перегрева силового агрегата.
Функционал узла
Головка блока двигателя защищает одновременно все камеры сгорания. Алюминиевую или чугунную деталь ставят на блок, располагаю между ними специальную жаропрочную прокладку. Последняя обеспечивает максимальную герметизацию системе. В некоторых случаях дополнительный наносят слой герметика, повышающий эксплуатационные характеристики прокладки.
Во время текущих или капитальных ремонтов прокладку под головкой необходимо менять. Для повторного использования она не годится.
Алюминиевая деталь подвергается высокотемпературным воздействиям, так как сопрягается непосредственно с камерами сгорания. Смесь топлива и воздуха во время взрывов также оказывает силовое воздействие на внутреннюю поверхность.
В корпусе имеются резьбовые отверстия. В них вкручиваются свечи зажигания (для бензиновых силовых установок) или форсунки (для дизельных двигателей). Также имеются отверстия, благодаря которым свои операции выполняет распредвал. В его случае приходится устанавливать:
- втулки;
- пружины;
- клапаны;
- опорные шайбы;
- подшипники вращения и пр.
Для каждого из этих элементов создается своя форма или отверстие в ГБЦ. Все они являются частями сложного газораспределительного механизма.
Стоит учесть, что несвоевременное либо несоответствующее обслуживание узла, либо некорректная эксплуатация приведет к быстрому выходу из строя. Что повлечет за собой дорогостоящий ремонт. На специализированных станциях он обойдется в крупную сумму. Даже при самостоятельном проведении ремонта, операция окажется трудоемкой и длительной. Одной из первых сложностей является отвинчивание крепежных элементов.
Передняя часть головки используется для монтажа цепного привода. Также там учитывается необходимость в натяжителе цепи.
Поверхность головки, сопрягаемая с прокладкой и блоком цилиндров, подвергается специальной механической обработке. Обеспечивается единая горизонтальная плоскость без впадин и выступов. Впоследствии от температурных перепадов она будет деформироваться, поэтому в качестве ремонта ее подвергают дополнительной шлифовке. Таким образом восстанавливается первоначальная геометрическая форма. В противном случае даже наличие прокладки не спасет от разгерметизации камер сгорания.
Особая форма имеется у частей головки, сопрягаемых с камерами сгорания. Поршни обеспечивают сжатие топливной смеси в наивысшей своей точке, а форма камеры способствует обеспечению наилучшего завихрения газов. Это позитивно влияет на процесс горения с максимальной отдачей энергии.
К тыльной стороне прилегает фланец особой формы. Он соединен с несколькими патрубками, уходящими дальше под автомобиль. Там же установлены впускные и выпускные коллекторы.
В полостях циркулирует охладительная жидкость — антифриз. Благодаря ей понижается температура головки и блока.
Головка имеет ряд несъемных элементов, к которым относятся седла клапанов. Они необходимы для создания герметичности системы газораспределительного механизма. К несъемными стоит отнести направляющие втулки клапанов.
Их монтируют за счет прессования на спецоборудовании. Провести подобную операцию в домашних условиях весьма проблематично. Потребуется наличие особых инструментов и оборудование для термической обработки.
Иногда такую операцию «умельцы» предлагают провести в гаражных условиях, но подобный процесс может привести к перегреванию детали и последующей ее деформации. При этом безвозвратно потеряется геометрия изделия, а также возможно образуются микротрещины. В результате придется покупать новый узел.
Хонингование цилиндров
Рабочие цилиндры могут изготавливаться непосредственно как часть блока или могут использоваться гильзы. На поверхность цилиндров нанесен специальный никелькремниевый сплав — никасил. Это очень прочный материал, защищающий поршневые кольца от трения. Поверхность отполирована до зеркала, чтобы минимизировать трение при ограниченном количестве масла.
Хонингование используется для улучшения смазки внутренней поверхности цилиндров. Хон наносится специальным инструментом с головкой и абразивными камнями. В результате на поверхности образуется выгравированная сетка. Масло лучше удерживается в ее канавках. На внутренних стенках с хоном образуется масляная пленка, в результате чего значительно снижается трение и увеличивается ресурс деталей. Повторное хонингование обычно проводится во время расточки двигателя или замены гильз.
Конструкция детали: что входит в ГБЦ
Поподробнее рассмотрим, из чего состоит ГБЦ.
Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.
Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.
Что входит в состав ГБЦ?
- Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
- ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
- Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
- Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
- Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
- Цепь или ремень ГРМ.
- Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.
Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.
В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.
Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.
Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.
Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:
- седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
- направляющие клапанов, задающие вектор их перемещения.
Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.
Назначение головки блока цилиндров
В головке сделано много технических отверстий и полостей, благодаря чему деталь выполняет множество разных функций:
- Со стороны капанной крышки сделаны крепления для установки распределительного вала (о назначении и особенностях этого элемента читайте в отдельном обзоре). Благодаря этому обеспечивается оптимальное распределение фаз грм в соответствии с тактом, который выполняет поршень в конкретном цилиндре;
- С одной стороны в головке имеются каналы впускного и выпускного коллекторов, которые фиксируются на детали гайками и шпильками;
- В ней сделаны сквозные отверстия. Одни предназначены для крепежа элемента, другие – для установки впускных и выпускных клапанов. Там же имеются свечные колодцы, в которые вкручиваются свечи (если мотор дизельный, то в эти отверстия вкручиваются свечи накала, а рядом с ними сделан еще один тип отверстий – для установки топливных форсунок);
- Со стороны блока цилиндров в районе верхней части каждого цилиндра сделано углубление. В собранном двигателе эта полость – камера, в которой смешивается воздух с топливом (модификация непосредственного впрыска, у всех остальных вариантов двигателей ВТС формируется во впускном коллекторе, который также закреплен на головке) и инициируется его сгорание;
- В корпусе ГБЦ сделаны каналы для циркуляции технических жидкостей – тосола или антифриза, обеспечивающихо охлаждение двс и масла для смазки всех подвижных деталей агрегата.
ALUSIL®-paбочие поверхности цилиндров
При методе ALUSIL весь блок цилиндров состоит из заэвтектического алюминиево-кремниевого сплава. Для такого заэвтектического сплава характерно повышенное содержание кремния; у наиболее часто применяемого ALUSIL- сплава (AISi17Cu4Mg) содержание кремния — 17%.
В противоположность заэвтектическому сплаву, эвтектический алюминиево-кремниевый сплав содержит только 12-13 % кремния. При такой доле кремния степень насыщения алюминия достигнута. Более высокая доля кремния приводит к тому, что при застывании расплава образуются первичные кристаллы кремния. Это означает, что та часть кремния, которая из-за насыщения алюминия кремнием не может войти в соединение с алюминием,выкристаллизовывается и откладывается среди (насыщенного) алюминиево-кремниевого сплава (эвтектика). Для облегчения выкристаллизования кремния в расплав добавляется небольшое количество фосфора. Кристаллы кремния растут вокруг гетерогенного алюминиево-фосфидного зародыша. Величина кристаллов кремния находится в пределах от 20 до 70 |jm. Данные первичные кристаллы кремния, соответствующим образом обработанные и раскрытые, без дополнительного армирования, образуют устойчивую к износу внутреннюю поверхность цилиндра для поршня и поршневых колец. Изображение 1: речь идёт о съёмке прозрачной плёнкой1 — здесь показана с увеличением окончательно обработанная АШЗИ-рабочая поверхность цилиндра (механическое шлифование для раскрытия). Отчётливо видны раскрытые кристаллы, выпукло лежащие в кристаллической решётке алюминия. Кристаллы кремния вырастают тем больше, чем дольше длится процесс застывания. Благодаря различной скорости охлаждения в блоке цилиндров в нижней части цилиндров образуются несколько большие кристаллы кремния, чем в верхней части, которая, в силу конструкционных особенностей, быстрее охлаждается. На изображении 2 показана трёхмерная картина шероховатости одной окончательно обработанной .
Изображение 1 |
Изображение 2 |
0axfilm — тонкая прозрачная плёнка для прямой съёмки структур поверхностей.
На изображении 3 представлены различия строения между доэвтектическим, эвтектическим и заэвтектическим алюминиево-кремниевыми сплавами
Из-за гомогенного распределения первичного кремния во всей отливке получаются в целом худшие свойства обрабатываемости со снятием стружки и меньшая стойкость инструментов, чем у стандартных алюминиевых сплавов. Меньшая скорость резания увеличивает к тому же время обработки, что негативно влияет на производственный такт выпуска.
Данная проблема при обработке может быть решена применением режущих инструментов (PKD), оснащённых алмазами. Только для изготовления отверстий в цельном материале и при нарезании резьбы не имеется инструментов, оснащённых алмазами.
Обработка рабочих поверхностей цилиндров подробно описана, начиная от главы 3.3 под названием «Обработка алюминиевых рабочих поверхностей цилиндров».
Изображения 3
а) эвтектический
б) доэвтектический с зернистой структурой
в) доэвтектический с улучшенной структурой
г) заэвтектический
Верхнеклапанная головка [ править | править код ]
Может быть индивидуальной для каждого цилиндра, в этом случае привод клапанов осуществляется штангами от расположенного в блока распредвала, либо общей для ряда цилиндров (блок может иметь один или несколько таких рядов). В случае общей головки количество вариантов её компоновки увеличивается: привод клапанов от штанг, верхний распредвал (OHC) или два верхних распредвала (DOHC).
Индивидуальные головки со штангами чаще применяют в дизелях, так как инерционные силы при меньшем числе оборотов не так велики, плюсом является меньшая масса каждой головки (облегчен монтаж). Крупноразмерные двигатели всегда имеют индивидуальные головки.
Общие головки с одним распредвалом обеспечивают управление двумя (реже четырьмя) клапанами на цилиндр, но сложны в разборке. Чаще всего имеют ручную регулировку зазоров.
Головки с двумя верхними распредвалами наиболее просто обеспечивают установку 4 клапанов на цилиндр и подачу масла к гидрокомпенсаторам. Осложняет дело лишь необходимость привода обоих валов от цепи/зубчатого ремня. Но в некоторых конструкциях валы соединены шестернями, и приводится один из них; ранние варианты имели шестерёнчатый привод от коленвала через вертикальные валики.
