ГДТ (гидротрансформатор)

Ремонт гидротрансформатора и гидроблока

Как было выяснено выше, неисправности гидротрансформатора могут спровоцировать как ремонт именно этого механизма, так и починку гидроблока АКПП. Сразу отметим, что данные процедуры желательно доверить профессионалам, но если конкретно у вас имеется желание отремонтировать коробку своей машины собственноручно, то делать это нужно с умом. Как минимум, при ремонте трансформатора следует придерживаться следующего порядка:

1. В первую очередь, нужно осуществить диагностику и, при необходимости, ремонт гидроблока АКПП. Для этого достаточно:
   1. Демонтировать гидроблочную плиту с коробки;
   2. Разобрать её;
   3. Продуть все каналы;
   4. Проверить целостность составляющих гидроблока;
   5. «Прозвонить» все соленоиды.

   Неисправности не выявлены? Тогда придётся разрезать гидротрансформатор. В ином случае все неполадки с гидроблоком следует устранить и проверить, нормализуется ли работа АКПП или нет. Если ответ отрицательный, то приступаем к следующему шагу;

2. Допустим, разборка и промывка гидроблока АКПП ничего не дала. Что делать дальше? Естественно, проводить ремонт гидротрансформатора. Для этого придётся:
   • Отсоединить механизм от коробки;
   • Снять его с автомобиля;
   • Аккуратно, неглубоко разрезать сварочный шов между половинками гидротрансформатора;
   • Разобрать внутреннюю конструкцию механизма;
   • Проверить состояние всех элементов гидротрансформатора, если требуется – заменить;
   • Продуть все каналы подачи масла и проверить стабильность кручения фрикционов валов.

   После этого проводится сбор устройства в единое целое и обратная сварка половинок.

Если эффекта собственноручный ремонт не принёс, то стоит задуматься об обращении к профессионалам или поискать поломки в других составляющих АКПП. В любом случае, при решении чинить коробку «автомат» своими руками следует:

• Подготовить весь необходимый инструмент и место для ремонта;
• Слить всё масло с коробки и дать ей остыть после работы;
• Приобрести требуемые запчасти.

Не забывайте, что реально эффективный ремонт гидротрансформатора или гидроблока возможен только при грамотном подходе к проведению данной операции, поэтому в организации ремонтных работы важно подходить с должным уровнем ответственности и неплохим уровнем знаний

Что представляет собой гидротрансформатор АКПП

На сленге автовладельцев и опытных механиков это устройство называют бубликом. Прозвище появилось из-за схожести гидротрансформатора с хлебным изделием по внешнему виду. Чтобы понять на сколько важен этот аппарат в АКПП, нужно разобрать принцип работы гидротрансформатора и посмотреть на его устройство изнутри.

Некоторые автовладельцы называют его гидромуфтой. Это название ближе к нему и лежит в области механики. Происходит из-за того, что ГДТ соединяет двигатель и АКПП, выполняя роль сцепления.

Только две автоматические коробки поддерживают наличие гидротрансформатора. Это:

• автоматический тип или стандартный автомат;
• вариаторный тип коробки передач или CVT.

Устройство ГДТ

Гидротрансформатор представляет собой сложное устройство. Неисправности в любом из его комплектующих могут привести к тому, что автомобиль либо вообще не тронется с места, либо не сможет разогнаться.

Он меняет и передает крутящий момент на двигатель транспортного средства. Состоит из следующих элементов:

• насосное колесо, которое создает поток смазки. Масло течет и создает давление, заставляя вращаться следующие элементы;
• турбина вращается за счет потока масла, созданного насосным колесом;
• реакторное колесо, принцип работы идентичен турбине;
• муфта свободного хода или обгонная;
• блокировочная муфта.

ГДТ размещается между мотором и трансмиссией в отсеке полностью заполненным трансмиссионной жидкостью. Масло выполняет роль не только смазывающего средства, но становится «мокрым» сцеплением.

Неисправности ГДТ отрицательно влияют на следующие комплектующие АКПП:

• маслонасос;
• гидроблок;
• уменьшают жизненный ресурс всей коробки передач.

Важную роль в работе гидротрансформатора играет блокировочная муфта. Блокировка повышает экономичность расхода топлива автомобиля.

Блокировка

Когда будет происходить блокировка определяет электронный блок управления АКПП. А принцип ее функционирования состоит в торможении автомобиля и уменьшении скорости вращения гидротрансформатора. Таким образом крутящий момент передается напрямую от двигателя коробке. Происходит это до тех пор, пока снова не поменяется передача.

Блокировочная муфта состоит из:

• поршня с уплотнительными кольцами;
• крышки;
• ступицы, которая соединена с колесом и валом;
• двух ведущих дисков из стали;
• три ведомых дисков из металлокерамики.

Диски соединены в одном корпусе, которые находятся в тандеме с насосным колесом с одной стороны, а с другой с крышкой.

У блокировочной муфты гидротрансформатора имеются недостатки:

• когда происходит блокирование гидротрансформатора, водитель может почувствовать эти удары или толчки (на примере недоработанных особенностей коробки DP0 от французского концерна «Пежо-Ситроен»);
• снижается плавность хода;
• быстро изнашивается фрикционный диск, смазка загрязняется и теряет свои свойства.

Положительные стороны блокировки – снижается количество потребляемого топлива транспортным средством.

Принцип работы

Гидротрансформатор может работать в трех режимах.

Название режима	Принцип работы
Преобразование крутящего момента	Происходит во время начала движения, при езде по проселочным дорогам, разгоне и подъеме по склону. Насосное колесо направляет поток смазки на турбину и реактор. Происходит подъем крутящего момента. Это нужно, чтобы мощь автомобиля увеличилась и он преодолел силу тяжести и своего веса
Включение обгонной муфты	В режиме гидромуфты снижается нагрузка на турбину, выравниваются вращения насосного и реакторного колес. Они вращаются в одном направлении. Включается во время движения по ровному пути
Блокировка	Запускается после переключения всех скоростей. Используется на склонах, на ровных дорожных путях для снижения расхода топлива. Комплектующие в ГДТ вращаются как единое целое

Дополнительные функции гидротрансформатора:

• бережет АКПП от появления неисправностей во время набора скорости и при резком торможении. Эту роль выполняет ATF и демпфер;
• увеличивает вращение. Во время разгона увеличивается крутящий момент в два раза, уменьшается скорость на выходном валу.

Ремонт бублика и его стоимость

Сделать ремонт гидротрансформаторов АКПП или вариаторов своими руками проблематично. Нужны знания о работе конкретной модели бублика, токарный станок, сварное оборудование, стенды для проверки собранного изделия. Ремонт, сделанный неопытным человеком, может «убить» гидропривод.

Узнать точно, во сколько руб. обойдётся ремонт гидротрансформатора в сервисном центре, можно только после полной диагностики, поскольку на цену влияет:

• возраст и общее состояние автомобиля;
• марка АКПП и модель бублика;
• сложность поломки гидротрансформатора.

Средние цены на работы по ремонту бублика:

Перечень работ	Цена, руб
Снятие и установка АКПП	12000
Разборка гидротрансформатора	800
Сборка и проверка на стендах	2000
Насосное колесо:
Ремонт	800
Замена/ремонт ступицы	1000/600
Турбина:
Ремонт колеса	500
Замена ступицы	600
Муфта блокировки:
Наклейка фрикционной накладки	400
Ремонт системы блокировки	2000
Реактор:
Ремонт	500

На стоимость восстановления гидротрансформатора влияет сложность АКПП:

• за ремонт бублика 4, 5, 6-ступенчатой коробки возьмут 5000 — 10000 руб.;
• за ремонт бублика 8 -ступенчатой коробки — 10000 — 15000 руб.

Самые дорогие в ремонте гидротрансформаторы установлены в автоматах:

Как происходит ремонт:

1. Мастера снимают коробку, демонтируют гидротрансформатор.
2. Сливают жидкость.
3. Закрепляют ГДТ на токарном станке и разрезают сварной шов.
4. Вручную или в моечной машине очищают детали от загрязнений.
5. Мастер осматривает составные части бублика и отбраковывает неисправные. Детали восстанавливают или заменяют новыми.
6. На специальном станке на муфту блокировки наклеивают фрикционную накладку.
7. Следующим этапом идёт сборка узла с новыми расходниками.
8. Корпус сваривают на станке.
9. Проверяют биение ступицы насоса, зазор подшипников, герметичность. Проводят балансировку.
10. Устанавливают ГДТ и АКПП на место.

Запуск двигателя с АКПП

В машинах с АКПП есть только две педали для правой ноги водителя: газ и тормоз, сцепления здесь нет. Во время запуска двигателя газ не нажимается, но в большинстве машин нужно нажимать педаль тормоза, иначе автомобиль не заведется.

Автомобили с АКПП имеют встроенную блокировку начала движение при неправильном положении ручки селектора. Автомобиль с автоматической коробкой можно завести только если рычаг коробки находится в положении «P» — стоянка или «N» — нейтралка. Во всех других положениях рычага машину завести не получится.

Эта функция особенно полезна для начинающих водителей, которые могут забыть перевести рычаг в нужное положение и машина при запуске зажигания дернется вперед или назад и во что-нибудь врежется.

Большинство автопроизводителей рекомендуют всегда оставлять машину на стоянке в режиме «P» и трогаться только с этого положения.

Опытные водители советуют всегда нажимать тормоз при запуске двигателя: это убережет от движения машины на нейтральной передаче в положении «N». Также без нажатия на тормоз не получится перевести селектор в положение «D» — начало движения и «R» — задний ход.

Есть небольшие различия в том, как заводить автомобиль с автоматической коробкой с бензиновым и дизельным двигателем.

Запуск бензинового двигателя

• Вставить ключ в замок зажигания.
• Селектор должен стоять в положении «Парковка».
• Нажать на педаль тормоза.
• Повернуть ключ зажигания не отпуская педаль тормоза.
• Дать некоторое время прогреться двигателю и коробке передач (особенно в зимнее время), чтобы масло стало более текучим. Прогрев занимает около 5 минут, или нужно дождаться прогрева масла до 70ºС, если такая информация выводится на монитор.
• Ручку селектора надо провести по всем положениям, чтобы масло распределилось равномерно во всем узлам коробки.
• Отпустить педаль тормоза и перевести селектор в положение Drive, машина начнет движение.

Запуск дизельного двигателя

Автомобили с дизельным двигателем оснащены свечами накала, и перед началом движения их надо прогреть.

• Вставить ключ в замок зажигания.
• Селектор должен стоять в положении «Парковка».
• Подождать некоторое время пока на мониторе не погаснет индикатор работы свечей накала. Если на улице ниже 20ºС, то рекомендуется повторить прогрев свечей еще 1-2 раза.
• Нажать на педаль тормоза.
• Повернуть ключ зажигания не отпуская педаль тормоза.
• Теперь также как и с бензиновым двигателем надо дать мотору прогреться и пройтись ручкой селектора по всем положениям для распределения масла.
• Отпустить педаль тормоза, перевести селектор в положение Drive, машина тронется.

После поворота ключа в замке зажигания перед запуском стартера лучше подождать несколько секунд для запуска бензонасоса.

Устройство

Конструкция гидротрансформатора включает в себя всего несколько элементов:

• Насосное колесо;
• Турбинное колесо;
• Статор, он же – реактор;
• Корпус;
• Механизм блокировки;

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

• Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
• Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
• Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Коробка автомат для начинающих водителей. Что означают буквы на автомате?

В этой статье мы расскажем что означают все буквы и цифры на автоматической коробке передач, какому режиму работы автомата они соответствуют и надо ли пользоваться педалью тормоза, включая тот или иной режим.

Основные буквы и режимы на коробке автомат

«P» —  на английском языке Parking, данный режим переводит коробку автомат ( акпп ) в режим парковки и блокирует ведущие колеса автомобиля крюком, который падает между зубцов шестерни. Обязательно включать этот режим только при полной остановке автомобиля и пользуясь педалью тормоза, в противном случае этот крюк может обломиться, что приведёт к ремонту автоматической коробки передач.

«R» — на английском Reverse — назад или обратно, этот режим включает задний ход. Так же при включении этого режима нужно пользоваться педалью тормоза. А при переключении с D на R следует делать небольшую паузу в режиме N, для меньшего износа деталей акпп.

«N» — на английском Neutral, нейтральная передача. В этом режиме усилие на колеса не передается, и колёса автомобиля остаются не заблокированными. Данный режим предназначен, в основном, для буксировки автомобиля, погрузке машины на эвакуатор или просто для того чтобы можно было оттолкать при необходимости. Как правило пользоваться этим режимом приходится при неисправности автомобиля.

«D» — на английском Drive — езда. Это режим работы автомата для езды вперёд. Включая данный режим нужно пользоваться тормозом. При переключении с R на D следует делать небольшую паузу в режиме N, для меньшего износа деталей акпп.

«A» — на английском Automate — автоматический, редко, но всё же ещё встречается такое обозначение режима «D», означает тоже самое, что и режим «D».

«L» — на английском Low, низкий — это пониженная передача. Такой режим незаменим на бездорожье, при движении на подъем, на крутых спусках и т.д.. В этом режиме используется торможение двигателем. Также нужно помнить, что понижайка  на разных машинах имеет определенное передаточное число. Чем это число оказывается выше, тем лучше автомобиль выезжает на плохом покрытии под нагрузкой.

«B» — на английском Bottom, ещё одно обозначение режима «L» на автомате. Присутствует на гибридных автомобилях. Торможение двигателем. Используется при затяжном торможении при спуске с горок или горных серпантинов. В этом режиме и батарея заряжается активнее.

«2» — означает движение вперед не выше второй передачи. То есть для движения будет использоваться 1 и 2 передачи, на третью, четвёртую и тд передачи автомобиль не будет переключаться. Из положения D и обратно можно переключяться без тормоза.

«3» — означает движение вперед не выше третьей передачи. То есть для движения будет использоваться 1, 2 и 3 передачи, на четвёртую и тд передачи автомобиль не будет переключаться. Из положения D и обратно можно переключяться без тормоза.

«M» — на английском Manual — «ручной» , переводит АКПП в ручной режим. В данном режиме, благодаря знакам + и — можно пользоваться коробкой автомат как и механикой, переключая передачи вниз и вверх на необходимых вам в данный момент оборотах двигателя.

«S» — Sport, это спортивный режим использования автоматической коробки. Этот режим делает автомобиль более динамичным при старте и обгоне, благодаря повышению оборотов двигателя как при движении, так и при переключении передач. Данный режим увеличивает нагрузку на двигатель, резину и трансмиссию, автомобиль в этом режиме расходует гораздо больше топлива по сравнению с режимом D или ECO.

«OD» — на английском Over Drive. Его можно использовать только при обгонах, ускорениях на определённой скорости. При движении на трассе, для резкого манёвра на скорости, перейдя в овер драйв машина переключится на 3 передачу, что завысит обороты двигателя, и улучшить динамику во время обгона.

«W» — на английском Winter, зимний режим работы автомата, при котором трогание автомобиля с места осуществляется со второй передачи во избежание пробуксовки;

Сравнение АКПП с механической коробкой

В современном мире «механика» медленно, но верно сдает позиции более прогрессивному собрату — АКПП. Автоматические коробки обеспечивают более плавную и экономную работу двигателя и плавный ход машины.

От водителя не требуется постоянно следить за скоростью и оборотами двигателя, чтобы вовремя включать нужную передачу. За него все сделает «автомат», что особенно удобно при езде по городу, и крайне удобно если вы находитесь в «пробке».

Водителю не нужно львиную долю своего внимания уделять управлению машиной. Хотя есть водители, которым нравится механическая коробка, позволяющая получать удовольствие от непрерывного физического процесса управления машиной и полного контроля езды.

Плюсы и минусы АКПП

У автоматической коробки передач есть свои достоинства и недостатки, которые необходимо знать, прежде чем купить машину с автоматом или пересесть с «механики» на «автомат».

Плюсы АКПП

• Простота и удобство управления, так как не нужно вручную переключать скорости. Водитель только управляет рулем и нажимает на газ и тормоз.
• Отсутствует третья педаль — сцепления.
• На машине с автоматом проще трогаться с места.
• Плавное переключение передач и высокий коэффициент полезного действия.
• Высокая надежность современных АКПП.
• Невозможность «сжечь» сцепление и отсутствие необходимости в периодической замене сцепления.

Минусы АКПП

• Механические коробки более экономичны, по сравнению с автоматами. Автомобиль с АКПП расходует больше топлива примерно на 10-15%. Хотя постепенное усовершенствование автоматов ведет к уменьшению этого показателя.
• Автоматические коробки передач обходятся значительно дороже механических в обслуживании и ремонте. Если автомат выйдет из строя и его нужно будет полностью менять, это будет стоить солидную сумму (до трети стоимости подержанного автомобиля).
• Невозможность быстрого разгона и резкого набора скорости, что особенно чувствуется при совершении обгона на ограниченном расстоянии или плотном встречном потоке машин, то есть когда нужно очень быстро совершить обгон. Эта проблема частично решается включением спортивного режима.
• Автомат ограничивает индивидуальность вождения в отличие от автомобилей с механикой, где водитель полностью контролирует езду.
• Невозможность завести машину с «толкача».
• Автомат может быстро выйти из строя при неправильной эксплуатации.
• Автомобиль с автоматической коробкой имеет ограничения при буксировке, и эти нюансы нужно знать, прежде чем буксировать другой автомобиль или прицеп.

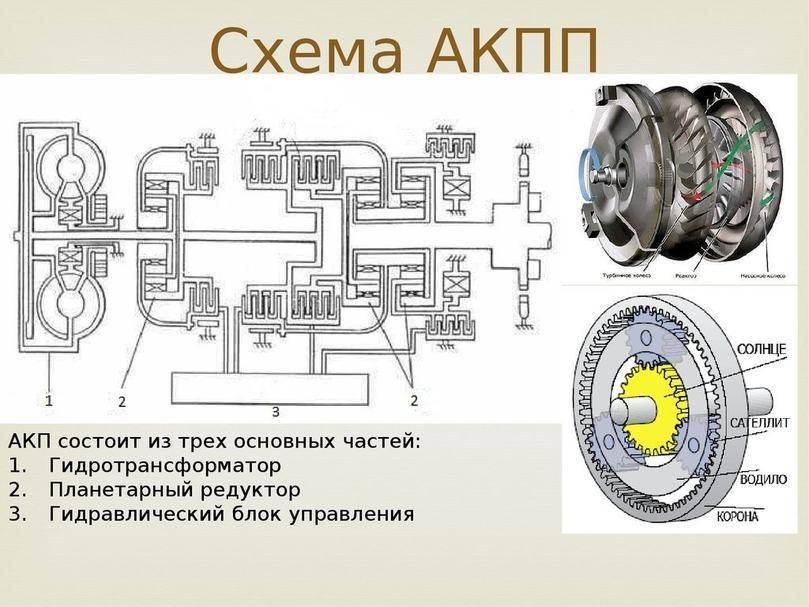

Устройство автоматической коробки передач

Автоматическая коробка передач имеет сложное строение и сам механизм, посредством которого обеспечивается переключение передач, сложен. Суть этого процесса сводится к включению и выключению муфт и тормозов посредством давления рабочей жидкости.

Есть несколько видов АКПП, которые имеют некоторые различия в конструкции, но основные элементы у них одинаковые.

• Гидравлический трансформатор (гидротрансформатор). Представляет собой металлический корпус, который заполнен специальной рабочей ATF-жидкостью (маслом). Его основная задача — передавать вращение от мотора к коробке переключения передач. По факту — это аналог сцепления в механической КПП. Состоит из насосного, турбинного и реакторного колес, блокировочной муфты и муфты свободного хода. Колеса имеют лопасти с отверстиями для циркуляции рабочей жидкости. Муфта свободного хода нужна, чтобы реакторное колесо могло вращаться в обратную сторону. Блокировочная муфта позволяет заблокировать гидротрансформатор при определенных режимах работы автомобиля.
• Планетарный механизм. Это редуктор, который переключает скорости в результате изменения передаточного числа на шестеренках. Состоит из: планетарных рядов (солнечная шестерня, сателлиты, коронная шестерня, водило), валов, барабанов с фрикционными муфтами, обгонной муфты и ленточного тормоза. Блокировка одного из элементов планетарного ряда приводит к передаче вращения и изменения крутящего момента. Планетарный ряд может блокироваться ленточным тормозом, обгонной муфтой и фрикционными муфтами. Планетарный механизм выполняет функции блока шестерней в механической коробке.
• Гидросистема. Состоит из масляной помпы, фильтра, толкателей, гидрораспределителя. Рабочая жидкость создает рабочее давление в коробке и защищает внутренние элементы от перегрева и коррозии.

Электронный блок управления. Собирает входящую информацию от педалей, систем АБС и ЕСП, датчиков, ручки АКПП и других систем, обрабатывает ее. После чего формирует сигналы, которые отправляются на исполнительные клапаны гидроблока. Блок управления регулирует работу фрикционных муфт и направляет потоки рабочей жидкости в ту или иную муфту, что ведет к переключению скорости. То есть блок управления — буквально «мозг» АКПП, он производит управление коробкой передач. Поломка блока управления ведет к переключению работы автомата в аварийный режим.

Подведем итоги

Как видно, гидродинамический трансформатор ГДТ представляет собой важное устройство, являясь сцеплением АКПП. Однако, с учетом нагрузок на данный элемент, он может выйти из строя намного раньше, чем сама АКПП

По этой причине, с учетом высокой стоимости нового ГДТ, неисправное устройство часто удается восстановить при помощи ремонта
