Что такое генератор в машине

Для чего нужен генератор?

Подача электроэнергии для питания бортовой сети до момента запуска ДВС осуществляется аккумуляторной батареей. Однако АКБ не может вырабатывать ток, она лишь хранит его в себе, отдавая по необходимости. По этой причине использовать аккумулятор для постоянного обеспечения работы автомобильного электрооборудования нельзя – он довольно быстро отдаст всю электроэнергию и полностью разрядится. Даже при пуске силового агрегата батарея отдает значительную часть заряда, так как стартер потребляет очень много электричества.

Генератор авто обеспечивает восстановление заряда АКБ и подачу питания ко всем потребителям, подключенным к бортовой сети. Он не хранит в себе электричество, как аккумулятор, а непрерывно производит его в ходе работы двигателя. Но пока ДВС не запущен, этот узел не работает, и функция питания бортовой сети выполняется аккумуляторной батареей.

Работа автомобильного генератора напоминает действие электродвигателя, только в обратном порядке. Электромотор получает энергию и преобразует ее в механическое действие, в то время как автогенератор преобразует механическое вращение ротора в электроэнергию.

Кратко принцип, по которому работает автомобильный генератор, можно объяснить так: вращение ротора приводит к образованию магнитного поля, а оно воздействует на обмотку статора. Это приводит к возникновению в последней электротока, который затем подается для питания включенных в бортовую сеть ТС потребителей.

Однако работа автогенератора имеет некоторые особенности, которые необходимо учитывать. Современный электрогенератор, устанавливаемый в машинах, имеет три фазы и вырабатывает переменный ток, в то время как для питания бортовой сети необходим постоянный. Кроме того, вырабатываемый электроток должен иметь строго определенные параметры, иначе велика вероятность того, что он выведет из строя оборудование. Чтобы не допустить этого, узел комплектуется дополнительными элементами.

что это, значение, принцип работы

Устройство автомобильного генератора

В современных авто используются генераторы переменного тока с диодными выпрямителями.

Схема автомобильного генератора изображена на рисунке:

  1. Шкив, на который надевается ремень, передающий крутящий момент от коленвала.

  2. Корпус, состоящий из двух крышек — передней и задней. Передней считается сторона шкива, задней — щеток. Корпус защищает детали механизма от повреждения и загрязнения. На нем крепится статор, подшипниковые опоры ротора, щетки и прочие элементы.

  3. Ротор — вращающаяся (подвижная) часть электрогенератора, имеющая обмотку возбуждения и медные кольцевые контакты.

  4. Статор — стальные пластины, собранные в трубчатую конструкцию, на которой намотана трехфазная обмотка.

  5. Диодный выпрямитель — шесть мощных диодов с теплоотводами, которые преобразуют переменное напряжение на выходе из генератора в постоянное.

  6. Регулятор напряжения — электронный (в старых авто — электромеханический) блок, регулирующий ток на обмотке возбуждения. Он служит для поддержания стабильного напряжения на выходе генератора независимо от энергопотребления и частоты оборотов двигателя.

  7. Щеточный узел — конструкция с подпружиненными щетками, обеспечивающими электроконтакт с кольцами ротора.

  8. Крышка выпрямителя (диодного модуля), защищающая его от грязи и повреждений.

Принципиальная схема автомобильного генератора изображена на рисунке:

Виды автомобильных генераторов

В машинах применяются лишь электрогенераторы переменного тока, которые обладают большей мощностью при аналогичных размерах. Они различаются по габаритам, размерам шкива и следующим показателям:

  • максимальная мощность;
  • зависимость постоянного (выпрямленного) напряжения от нагрузки;
  • зависимость тока в обмотке возбуждения от нагрузки;
  • отношение выпрямленного напряжения к току возбуждения;
  • зависимость электродвижущей силы от тока возбуждения при работе мотора на холостых оборотах (показатель холостого хода).

Автомобильный генератор: принцип работы

Принцип работы электрогенератора основан на явлении электромагнитной индукции. Электрическое напряжение в катушке статора возникает под воздействием переменного магнитного потока. Для его создания используется электромагнит — обмотка возбуждения, намотанная на вращающемся роторе.

Для запуска генератора на высоких оборотах достаточно остаточного магнитного поля на пластинах ротора. Это явление называется самовозбуждением генератора.

С учетом низких оборотов двигателя, для начального намагничивания ротора используется ток автомобильного аккумулятора. Он поступает к ротору через щетки, которые прижаты к контактным кольцам. После того, как ротор набирает необходимые обороты, питание осуществляется с выхода генератора.

Переменное выходное напряжение, снимаемое со статора, проходит через диоды. Поэтому в бортовую сеть поступает постоянное напряжение. Его величина зависит от трех факторов:

  • скорость вращения;
  • ток в обмотке ротора;
  • мощность, потребляемая бортовыми приборами.

Для исправной работы приборов и нормального заряда АКБ необходимо поддержание стабильного напряжения в районе 14 вольт. За стабилизацию отвечает электронный регулятор, который увеличивает ток обмотки возбуждения при падении напряжения в бортовой сети и уменьшает его, когда напряжение растет.

Как проверить автомобильный генератор

Для проверки работоспособности электрогенератора нужно завести двигатель и измерить напряжение в бортовой сети. Оно должно составлять 13,5-14 вольт независимо от нагрузки.

Для проверки нужно увеличить обороты до 2000-3000 в минуту и контролировать напряжение, включая и выключая фары и салонный вентилятор.

Завышенное напряжение говорит о неисправности регулятора. Падение при росте энергопотребления — о неисправности генератора или других электросистем. В этом случае необходимо проверить каждый из элементов в отдельности:

  • визуально убедиться в исправности щеток и контактных колец;
  • проверить мультиметром работоспособность диодного моста;
  • убедиться в отсутствии обрыва или замыкания в цепях обмоток ротора и статора.

Проверять сопротивление обмотки статора нужно при отключенном диодном мосте. Сопротивление между «нулем» и обмотками должно быть 0,3 Ом, между выводами — 0,2 Ом. Сопротивление обмотки возбуждения должно быть в пределах 2,3 — 5,1 Ом.

Также следует убедиться в исправности изоляции ротора — напряжение с контактных колец и обмотки не должно попадать на вал.

Для чего в автомобиле нужен генератор?

В современном автомобиле практически каждая система контролируется датчиками, фиксирующими их разные режимы работы. Если бы все эти элементы работали за счет заряда аккумулятора, то авто не смогло бы даже успеть прогреться, как АКБ полностью разрядится.

Чтобы в процессе работы мотора каждая система питалась бы не за счет батареи, устанавливается генератор. Он работает исключительно при включенном ДВС и нужен для:

  1. Подзаряжать аккумулятор;
  2. Обеспечивать достаточной энергией для каждого узла электросистемы машины;
  3. В аварийном режиме или при максимальной нагрузке выполнять обе функции – и подпитывать АКБ, и обеспечивать энергией электрическую систему транспортного средства.

Подзаряжать аккумулятор нужно, потому что при запуске мотора используется исключительно энергия батареи. Чтобы при движении автомобиля аккумулятор не разряжался, не рекомендуется включать много потребителей энергии.

Например, в зимний период некоторые водители при прогреве салона включают климатическую систему авто и обогреватели стекол, а чтобы этот процесс не проходил скучно – еще и мощную аудиосистему. Как результат – генератор не успевает вырабатывать столько энергии и частично она берется из аккумулятора.

Назначение

Чтобы после запуска силовой установки восстановить заряд аккумулятора, а также обеспечить энергией все остальные электроприборы, используется генератор. Этот электрический элемент, в отличие от аккумулятора вырабатывает электричество, при этом делать он это может постоянно. Но для выработки электротока необходима механическая работа – вращение одной из составляющих частей генератора – ротора.

Генератор – этот тот же электродвигатель, но работа его выполняется с точностью до наоборот. Если в эл. двигатель подается энергия, чтобы получить механическое действие – вращение ротора, то у генератора – вращение обеспечивает выработку электрической энергии.

Если по-простому, то принцип действия генератора таков: при вращении ротора он образует магнитное поле, воздействующее на обмотку статора, из-за чего в ней появляется электрический ток, который и используется для питания бортовой сети.

Но имеются и определенные нюансы в работе данного элемента бортовой сети. Современный автомобильный генератор является трехфазным и обеспечивает на выходе переменный ток, который не подходит для электрообеспечения бортовой сети авто, поскольку в ней используется постоянный ток. К тому же, генератор должен вырабатывать электроэнергию с определенными показателями, чтобы не нанести вред потребителям. Поэтому в данный прибор включен ряд элементов дополнительного оснащения.

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

  • мигание или постоянная работа лампы зарядки при работающем моторе;
  • недостаточная зарядка или перезаряд аккумулятора;
  • тусклый свет внешней световой сигнализации;
  • пульсации свечения ламп;
  • значительное увеличение яркости свечения ламп при повышении оборотов;
  • посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

  • появление трещин на приводном шкиве;
  • обрыв ремня привода;
  • износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать , который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

  • истирание токосъемных щеток;
  • протирание коллекторной части ротора генератора;
  • выход из строя регулятора напряжения;
  • межвитковые замыкания обмотки статора;
  • выгорание выпрямительного диодного моста;
  • разрушение соединительной проводки;
  • обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

 Загрузка …

Видеоурок об устройстве и принципах работы автомобильных генераторов предоставлен каналом zrenie2015.

Lada Priora hatchback › Logbook › Борьба с просадками напряжения

Итак, с проблемами просадок напряжения на горячую да с включенными прожорливыми потребителями сталкиваются в той или иной мере очень много владельцев приор (да и не только их). Не обошла эта напасть и меня. На холодную напруга 14.3 на генераторе, 14.2 на аккумуляторе, 13.9-14 по бортовику, что очень неплохо. Все это на холостом ходу. Но вот при езде по пробкам, да с включенным кондеем и обогревом зеркал (во время дождя) по бортовику напруга проседает аж до 12.8-12.6. На трассе все приходит в норму, то есть проблема исключительно при езде по пробкам. Первая мысль, которая возникла в моем мозгу, это продублировать все возможные провода, как плюсовые, так и массовые. Но немного подумав, решил предварительно провести кое-какие измерения, а именно измерить падение напряжения на различных участках электропроводки в различных режимах работы авто. Все измерения проводил на холостом ходу, что не совсем честно по отношению к генератору и проводке, но все же. Включены только габаритные огни. Замерил падение напряжения на участке шпилька генератора-плюсовая клемма АКБ. Падение напряжения около нуля, что хорошо. Включил дальний свет, обогрев зеркал, печку на 4 скорость. Падение напряжения на указанном участке уже 0.4В. Это много. Затем с той же нагрузкой замерил падение напряжения между плюсовой клеммой аккумулятора и приходящего с нее же красного провода в монтажном блоке. Падение равно нулю. Затем замерил падение напряжения по «массовым» проводам. Падение напряжения между минусовой клеммой АКБ и металлическим кронштейном над монтажным блоком равно нулю. Падение напряжения между минусом АКБ и массой на двигателе в режиме нагрузки не превышает 0.1В. Это мало, что хорошо. Откуда же тогда берется просадка напряжения, по мере прогрева двигателя да с включенными потребителями? Замерил напругу на генераторе- 12.8В. Вот и главный виновник просадок. Либо регулятор напряжения моросит от перегрева, либо генератор. Генератор новый на 100А. Регулятор напряжения «нового образца» хваленая Орбита. Таким образом единственный участок электропроводки с относительно большой просадкой напряжения в 0.4В — это участок от шпильки генератора до плюсовой клеммы АКБ. Здесь и решено было проложить доп провод. На самом деле от шпильки генератора в одной гофре идут 2 провода сечением не то 4,не то 6мм^2 (сейчас не помню). Провода розового цвета и приходят они каждый на свой предохранитель номиналом 60А (оба синего цвета) в основной блок предохранителей-черная коробочка под капотом возле АКБ.

Вот к этой коробочке и проложил многожильный провод сечением 10мм^2. Штатных проводов два, а я проложил один, но значительно толще штатных. Решил подключить проложенный провод к одному из штатных розовых проводов. Здесь встал вопрос: как подключиться? Можно, конечно, бросить провод до +клеммы аккумулятора через дополнительный предохранитель, но у меня на клеммах аккумулятора уже столько всего-черт голову сломит. Вот и пришлось тащить до черной коробки.

Достать непосредственно разъем с розовым проводом из пластикового корпуса я не смог. Очень уж мощные эти разъемы. Поэтому решил просто перекусить один из этих проводов.

Оценка статьи:

Нормальное напряжение генератора приораСсылка на основную публикацию

Похожие публикации

Лада с большим багажником

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Чем приводится в действие источник переменного тока?

Генератор — это полная противоположность генератора. В генераторе обмотка проводов вращается внутри магнитного поля для создания тока. В генераторе переменного тока магнитное поле вращается внутри обмотки проводов. Эффективность на стороне генератора, так как обмотка провода является самой большой и тяжелой частью обоих устройств, поэтому генератор переменного тока вращается в самой легкой части. Это означает, что генератор переменного тока может работать на более высокой скорости, создавая большую мощность при более низких скоростях. Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Генераторы, как правило, более надежны, чем генераторы, в основном из-за различий в том, как каждый из них использует кольца и кисти. Генераторы используют расщепленные щетки, которые изнашиваются быстрее, поскольку кисти натирают их; также изнашиваются щетки. Генератор использует сплошные кольца, которые вызывают меньший износ и уменьшают проблемы, вызванные постоянным созданием и разрушением контура, поскольку щетки «перескакивают» щели в разделенных кольцах.

Из-за этого выход генератора может быть легко усилен или удален с помощью трансформатора. Когда напряжение усиливается, гораздо легче отправить его на большие расстояния по линиям электропередач с очень небольшими потерями, а затем снова опустить его для использования в вашем доме.

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Выход генератора обычно выражается в амперах, который по существу является только количеством тока, которое устройство может обеспечить для всего оборудования, подключенного к электрической системе. Когда это произойдет, и ваш выход генератора не сможет полностью удовлетворить потребности вашей электрической системы, вы можете испытать что-нибудь от тусклых фар до серьезных проблем с управляемостью.

Оставшись один, эта проблема в конечном итоге приведет к выгоранию генератора переменного тока. В то время как номинальная мощность генератора переменного тока дает вам представление о том, что он предназначен для выключения, единственный способ увидеть, на что способен генератор, — это проверить его. С этой целью вы можете измерить фактический вывод генератор под моделируемой нагрузкой, который позволяет вам понять, что он способен выносить в реальных условиях.

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Номинальные характеристики генератора и реальный мир

Термин «выход генератора переменного тока» относится к двум различным, но связанным, понятиям. Первый — это номинальная мощность генератора, которая представляет собой величину тока, которую устройство может производить с определенной скоростью вращения. Другое, на что может ссылаться выход генератора переменного тока, — это величина тока, которую блок производит в любой момент времени, что является функцией физических возможностей генератора, скорости вращения входного вала и кратковременных требований электрическая система.

Устройство

Внешне все генераторы на первый взгляд похожи, но те кто знаком с электротехникой легко определит с каким прибором имеет дело. Ситуация упрощается тем, что машины постоянного тока использовались только на совсем уж реликтовых автомобилях, давно снятых с производства.

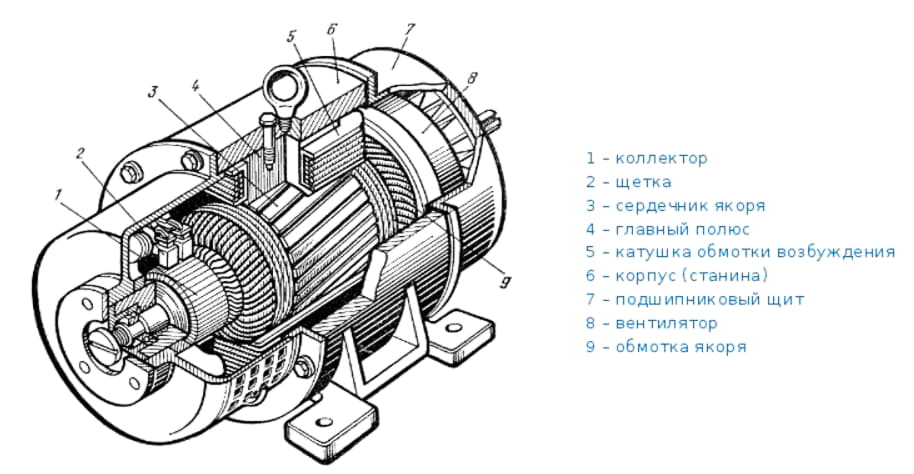

Генератор постоянного тока

В состав динамомашины постоянного тока входят:

  • корпус;
  • обмотки возбуждения на статоре, неподвижно закреплённом в корпусе;
  • силовые обмотки на вращающемся якоре;
  • щёточный узел с меднографитовыми или угольными щётками, снимающими ток с коллектора вращающегося якоря;
  • регулятор напряжения, стабилизирующий выход путём регулирования тока возбуждения в обмотках электромагнитов статора;
  • приводной шкив на валу якоря;
  • подшипники, в которых вращается вал якоря.

Для создания приемлемой мощности на выходе весь агрегат приходилось выполнять массивным и металлоёмким, поэтому с появлением качественных выпрямительных полупроводниковых приборов генераторы постоянного тока на автомобилях применять перестали.

Генератор переменного тока

Принципиально он устроен похоже, но выходная мощность образуется многофазными обмотками статора, выполненными толстым проводом и не нуждающимися в мощных и ненадёжных токосъёмниках.

Состав оборудования тоже похож:

  • корпус с кронштейнами крепления и электрическими клеммами;
  • обмотки статора, установленные в корпусе, могут извлекаться при рассоединении его половин;
  • ротор с полюсами из мягкого электротехнического железа, медными обмотками и коллектором;
  • щёточный узел, где обычно устанавливается пара угольных щёток и встраивается интегральный полупроводниковый регулятор напряжения, через который на щётки поступает питание возбуждения;
  • блок выпрямителя, где расположен трёхфазный мост из шести силовых вентилей (диодов) и трёх относительно маломощных дополнительных диодов питания обмотки возбуждения, число диодов может отличаться в специфически устроенных современных конструкциях;
  • подшипники на валу ротора;
  • выходные разъёмы, силовой и управляющий, вторым силовым контактом выступает металлический корпус генератора;
  • шкив привода и крыльчатка принудительного охлаждения.

Весь конструктив крепится к передней части двигателя для удобной организации ременного привода от шкива коленвала. Часто отклонением генератора в сторону производится регулировка натяжения ремня, в тех случаях, когда более сложная конструкция привода навесных агрегатов не подразумевает наличие отдельного натяжителя с роликом.

Признаки неисправности генератора автомобиля

неисправности генератора автомобиля возникают в тех же частях из чего состоит генератор автомобиля, или точнее выразится в тех же узлах и деталях, из которых он и состоит

  • повреждение или сильный износ шкива генератора – разболтался, повело, лопнул
  • износились токосъемные щетки может сказаться как на напряжении, выдаваемом генератором, так и на его искрении
  • износ токосъемных колец – так же, как и щетки скажется на выходном напряжении, искрении или вообще не работе генератора
  • неправильная работа регулятора напряжения – выдаёт напряжение, не соответствующее никаким нормам вместо 13.9 вольт – 5вольт, или наоборот 19 вольт
  • межвитковое замыкание статорной обмотки – неправильные напряжения на выходе
  • разрушение подшипника – стук, грохот, плохое вращение, недостаточные обороты, большая вибрация вала
  • повреждение диодного моста – ток перестанет вообще течь
  • повреждение проводов – проверить на обрыв, перекус, перелом, – заменить на исправные

Вот теперь вы узнали, как проверить исправность генератора автомобиля, так что можете приступить собственно к проверке, возможно из-за этого у вас постоянно разряжается аккумулятор, так как генератор не выдаёт вам положенное напряжение.

Как проверить автомобильный генератор

В идеале генератор надо проверять на стенде, где он будет раскручен до номинальных оборотов и максимально нагружен с проверкой отдаваемой в таком режиме мощности.

Но можно приблизительно проверить его и не снимая с автомобиля.

  1. К выходной клемме генератора подключается цифровой вольтметр (например, в составе мультиметра).
  2. Двигатель запускается. Показания вольтметра должны увеличиться до номинальных 14 – 14,5 вольт. Исключением станет случай, когда батарея сильно разряжена, тогда напряжение будет расти постепенно, по мере заряда.
  3. Двигатель выводится на средние или высокие обороты, а в автомобиле включаются фары и другие мощные потребители, общей потребностью не превышающие полную мощность генератора. Напряжение должно остаться стабильным, значит генератор отдаёт свою положенную мощность.
  4. От генератора не должно раздаваться характерных воющих звуков изношенных подшипников. При появлении сомнений достаточно снять ремень и прокрутить шкив вручную. Ротор должен вращаться абсолютно плавно, без вибраций и люфтов.

Новый генератор очень надёжен и первые проблемы могут возникнуть лишь после пробега в 100-150 тысяч километров. Но часто эти приборы ходят значительно больше, особенно с промежуточной заменой щёточного узла.

Минимальный параметр напряжения на входе батареи

При проверке параметров генератора стоит брать во внимание характеристики самого АКБ. Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя

Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя.

Точного ответа здесь нет, но средний параметр должен составлять 12,6-12,7 В. В зависимости от условий эксплуатации этот показатель может корректироваться.

Некоторые производители уверяют, что их продукт имеет напряжение 13-13,2 Вольт. Этот параметр реален, но не стоит измерять напряжение сразу после подзарядки генератором или ЗУ.

Перед проведением работы желательно выждать 1-2 часа. В этом случае U должно опуститься до уровня 12,7-13 В.

Если этот параметр начинает «плавать» или опускается ниже 12 В, это говорит о разряде батареи на 50% или неисправности генератора.

Здесь рекомендуется проверка цепи зарядки или применение внешнего зарядного устройства.

Если продолжать эксплуатацию батареи в этом состоянии, возникает сульфатация свинцовых пластин, что уменьшает работоспособность АКБ и уменьшает срок ее службы.

На практике такое снижение напряжение не является критичным, ведь запустить батарею еще можно, а дальше генератор производит подзарядку до необходимого уровня.

Главное — убедиться в исправности цепи заряда и увеличении напряжении на выводах аккумуляторной батареи.

Если U на выходе опустилось ниже 11,6 В, можно говорить о полном разряде источника питания.

Дальнейшее применение батареи в этом случае невозможно — ее необходимо снимать, выполнить проверку исправности и обеспечить заряд от внешнего устройства.

С учетом сказанного выше можно делать вывод, что напряжение на АКБ при исправном генераторе должно составлять (при заглушенном моторе) 12,6-13,2 В. На практике этот параметр немного ниже и составляет 12,3-12,5 В.

Такое напряжение свидетельствует о незначительном недозарядке АКБ. В этом нет ничего страшного. Главное — не допускать уменьшение U ниже 12 В.

Автомобильный генератор — устойство, схема, принцип работы + видео

Когда речь заходит о питании автомобиля электрической энергией, многие автовладельцы, почему-то, вспоминают только аккумулятор (аккумуляторную батарею), здесь, читаем — как выбрать аккумулятор. Но ведь главной деталью, благодаря которой и происходит превращение энергии, идущей с двигателя, из механической в электрическую, является генератор. Именно он питает все электрооборудование в машине (в заведенном состоянии) и заряжает аккумулятор.

Устройство автомобильного генератора.

Рассмотрим, из чего состоит, а также как работает данный автомобильный узел. Правда сразу оговорюсь, что речь будет идти об автомобильном генераторе переменного тока, поскольку именно этот их вид устанавливается на современные транспортные средства.

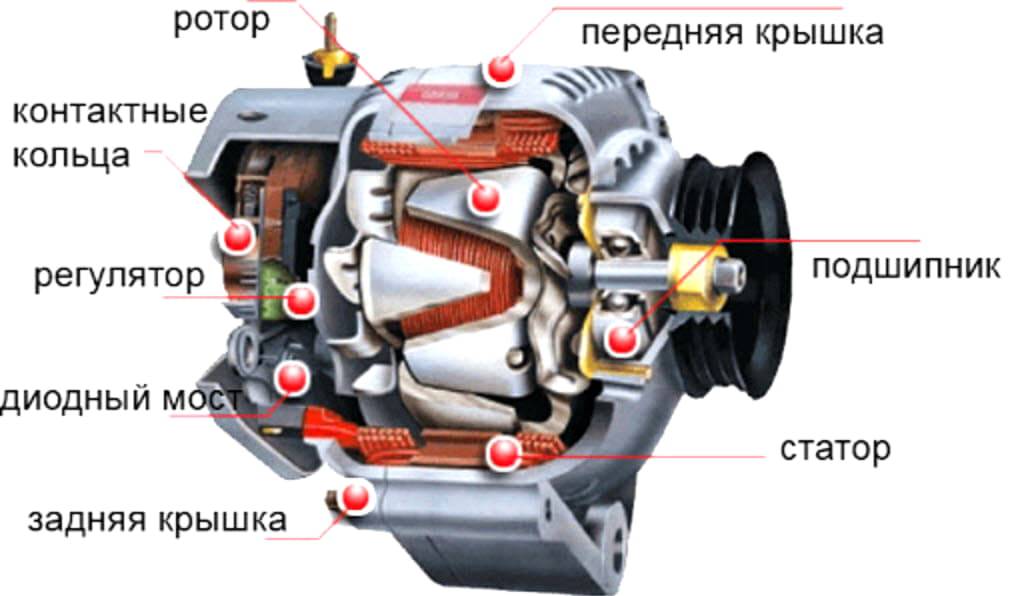

Из чего состоит генератор?

Автомобильный генератор, как правило, имеет следующие составные части:

  1. шкив – это своего рода место входа (с помощью ремня) механической энергии в генератор;
  2. корпус генератора, который образуют две крышки, передняя и задняя, к ним собственно и крепятся практически все остальные составляющие рассматриваемой нами детали;
  3. ротор – крепится к передней крышке корпуса генератора и состоит из стального вала с 2 стальными втулками (они имеют форму клюва) и обмотки возбуждения между ними, к которой присоединены, как правило, медные цилиндрические, контактные кольца;
  4. статор – отвечает за мощность генератора и состоит из металлического сердечника с 36 пазами и обмотки;
  5. выпрямительный щит – с помощью 6 мощных диодов (3 положительных и 3 отрицательных) преобразует напряжение, которое создает статор, в напряжение постоянного тока бортовой сети авто;
  6. регулятор напряжения – следит за тем, т.е. регулирует, чтобы напряжение бортовой сети машины всегда находилось в заданных пределах, вне зависимости от нагрузки, температуры окружающей среды и работы ротора.

Принцип работы генератора.

Значит, когда водитель поворачивает ключ в замке зажигания, на обмотку (в ней находится магнитное поле) возбуждения в роторе от аккумуляторной батареи через щеточный узел поступает напряжение. И как только коленвал двигателя начинает вращаться, как вы помните, благодаря шкиву начинает вращаться и ротор генератора. Магнитное поле, которое создается в последнем, начинает обмотки статора, создавая тем самым на их выводах переменное напряжение. На определенной частоте вращения генератор перестает подпитываться механической энергией и начинает создавать необходимое себе напряжение сам (обмотка возбуждения запитывается внутри генератора).

Полученное напряжение направляется в выпрямительный щит, где преобразуется в постоянный ток, который заряжает аккумуляторную батарею и питает электроприборы авто.

При этом если коленчатый вал изменяет скорость своего вращения, то в данную систему включается еще регулятор напряжения. Он в зависимости от внешней нагрузки регулирует время включения обмотки возбуждения: при уменьшении нагрузки и/или увеличения скорости вращения коленвала время включения обмотки возбуждения сокращается, а при увеличении нагрузки и/или уменьшении оборотов коленвала – увеличивается. Именно в этом заключается работа автомобильного генератора. Кроме того рекомендую вам прочитать две статьи: замена ремня генератора и как подтянуть ремень генератора.

Видео

Устройство и конструкция автомобильного генератора

Трехфазные электроагрегаты переменного тока, устанавливаемые на современных машинах, могут быть 2-х видов: стандартный и компактный. Общее устройство автомобильных генераторов 2-х видов одинаково – они состоят из следующих элементов:

  • Шкива с валом и подшипниками.
  • Ротора с контактными кольцами.
  • Обмоток статора.
  • Корпуса генератора.
  • Регулятора напряжения.
  • Выпрямительного устройства.
  • Щеточного узла.

Конструкции автомобильных генераторов различаются только особенностями компоновки. При одинаковых электрических параметрах стандартные агрегаты значительно крупнее малоразмерных. Компактность обеспечивается за счет использования современных материалов и технологий. Вот из чего состоит электрогенератор и какие функции выполняют его компоненты:

  • Шкив обеспечивает передачу вращения от коленвала на ротор с помощью ремня.
  • Корпус генератора имеет две крышки (переднюю, заднюю) и нужен для соединения элементов в единую конструкцию. На наружной поверхности размещены кронштейны, с помощью которых устройство крепится на двигателе.
  • Ротор представляет собой вал, на котором установлены обмотки возбуждения и контактные кольца из электротехнической меди.
  • Статор включает в себя магнитопровод из пакета стальных пластин, в которых вырезаны фигурные пазы. В них уложены трехфазные обмотки из одножильного медного провода, где и генерируется ток.
  • Регулятор напряжения изготавливается в виде отдельного блока или комбинируется со щеточным узлом. Основное назначение — управление работой генератора путем изменения тока в обмотке возбуждения.
  • Выпрямительное устройство по схеме Ларионова состоит из двух частей: алюминиевых теплоотводов, в каждый из которых запрессовано по три силовых диода. Вентили обеспечивают преобразование переменного напряжения в постоянное, что используется в бортовой сети для питания электрооборудования.
  • Передача напряжения на обмотку возбуждения производится через специальный узел и цилиндрические контактные кольца. Щетки делаются из специальных сортов графита и устанавливаются в держателе с направляющими, изготовленными из диэлектриков. Для обеспечения плотного контакта они подпружинены, а напряжение на них подается по проводу, запрессованному в основание.

Разбираясь с устройством генератора современного автомобиля, следует выделить в нем механическую и электрическую часть. Первая (к которой относятся шкив и два подшипника ротора) обеспечивает его вращение в корпусе. Вторая часть собственно генерирует электрический ток для запитывания бортовой сети. Описываемая схема автомобильного генератора впервые была применена в изделиях американской фирмы «Невиль» в 1946 году. Такими устройствами комплектовались военные машины и автобусы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
