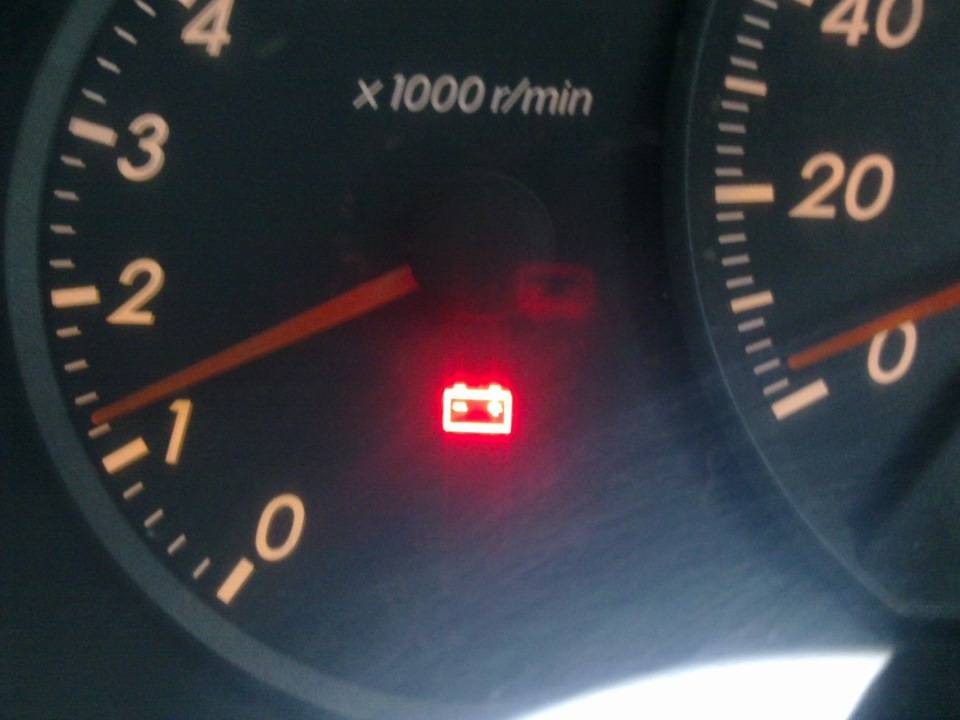

Горит лампочка аккумулятора на панели приборов: что делать водителю

Как выполнить диагностику без инструмента?

Для проведения самостоятельной диагностики неисправности необходимо заглушить двигатель, открыть капот и выполнить первичный осмотр

Особое внимание нужно обратить на ремень привода генератора. Очень часто причиной того, что загорелся значок аккумулятора на панели приборов, является обрыв приводного ремня

При такой неисправности генератор не вращается и не вырабатывает ток. В этом случае необходимо определить какие еще агрегаты приводил в действие порвавшийся ремень.

Если ремень привода генератора приводил в действие только сам генератор или генератор и насос гидроусилителя, то можно попробовать добраться к месту ремонта своим ходом. Для этого необходимо выключить все электрические потребители, которые возможно (фары, кондиционер, вентилятор отопителя салона, аудиосистему)и которые не повлияют на безопасность движения. При условии того, что аккумуляторная батарея заряжена можно проехать от десяти до пятнадцати километров. В том случае, если этот ремень приводил в действие также и водяной насос охлаждения двигателя, то ехать нельзя. Необходимо проводить замену ремня на месте или отбуксировать автомобиль к месту ремонта.

Далее рассмотрим ситуацию, когда ремень привода генератора не порвался и он достаточно натянут. Натяжение ремня легко проверить нажав на него рукой, он должен прогибаться неболее, чем на полтора сантиметра. Необходимо осмотреть провода, которые крепятся к генератору. Неисправность может заключаться в том, что одно из креплений ослабло и нет необходимого электрического контакта. Также необходимо внимательно осмотреть клеммы аккумуляторной батареи.


Фото сломанного реле-регулятора генератора авто

Окисленные клеммы аккумулятора тоже часто являются причиной плохого заряда аккумуляторной батареи. На этом все предварительные диагностические действия, которые не требуют специального инструмента, закончены.

Щетки генератора

Щетки получают ток и передают его на аккумулятор. Хоть детали и маленькие, но они очень важны, ведь обеспечивают езду автомобиля. Изготавливаю их из графита, иногда пропитывают специальным раствором для продолжительной работы.

Для выявления неисправностей снимают щеточный узел и осматривают его. Опалины и другие характерные признаки указывают на изношенные детали. Неисправность щеток обусловлена и механическим износом. Для этого измеряют высоту графитовых элементов. Срочно заменяют деталь при высоте меньше 5 мм.

На старых иномарках и в отечественных машинах проверяют неполадки щеток другим методом. При работающем двигателе скидывают минус с аккумулятора. Если мотор продолжает работать – все в порядке, щетки подают напряжение.

Контроль за процессом зарядки аккумулятора

Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Как определить поломку

Если загорелась лампа аккумулятора и не выключается при запущенном двигателе, первым делом проверяют зарядку. К освобожденным от проводов клеммам прикладывают электроды мультиметра. На корректно работающей и заряженной АКБ прибор показывает напряжение 12,2-12,5 В. При показателе ниже 12 В аккумулятор нуждается в дополнительной зарядке зарядным устройством. Следующим этапом должна быть диагностика генератора. Для этого к клеммам подключают провода и при работающем моторе мультиметром замеряют на них напряжение. На оборотах в холостую и при выключенных потребителях прибор должен показывать 13-14 В. При возрастании оборотов двигателя до 3000 в минуту напряжение повысится до 14,4-14,5 В. Далее, не снижая обороты, включают электроприборы, увеличивая нагрузку. Показатель не должен упасть ниже 13 В. Если напряжение не соответствует нормам или отсутствует, неисправен генератор.

Проверить исправность генератора можно старым «дедовским» способом. При заведенном двигателе откидывают провод с плюсовой клеммы АКБ. Если мотор заглох, генератор неисправен.

Важно! Эту диагностику необходимо проводить, одев диэлектрические перчатки. Хоть напряжение низкое, токи высокие и могут навредить организму

Изменяющиеся от количества оборотов яркость подсветки приборной доски и оптики говорит о проблемах в работе генератора или ослаблении натяжения приводного ремня. Протестировать реле напряжения можно, напрямую дав на его контакты напряжение с аккумулятора. Если на щетках генератора показатель равен 12 В, реле работает исправно. Если показатель не соответствует норме устройство меняют на новое.

Рассмотрим варианты иных поломок способы их диагностики и ремонта.

1. Симптомы: вольтметр на доске приборов демонстрирует заряд, лампа зарядки аккумулятора не включается, напряжение на клемах АКБ около 12 В, сам источник питания абсолютно разряжен. Первоначально зачищают клеммы на батарее. Если ситуация не изменилась, то замеряют напряжение на генераторе. Для чего один электрод мультиметра прижимают к выводу «30», второй — к массе. В тех случаях когда напряжение превышает показатель на АКБ, то вывод «30» тщательно зачищают наждачкой. Помимо этого внимательно осматривают провод от генератора к батарее на целостность изоляции и обрыв. При необходимости его меняют на новый.

2. Симптомы: бортовой вольтметр и сигнальная лампа показывают зарядку, напряжение на клеммах аккумулятора — около 14 В, сама батарея разряжена, при усилении нагрузки (сигнал, включенные фары) стрелка вольтметра падает на минимум. Частой причиной служит ослабление натяжения, износ или обрыв ремня генератора. Провисший ремень натягивают так, чтоб при надавливании рукой он прогибался на 1-1,5 см, изношенный меняют на новый. При износе одного из шкивов манипуляции с ремнем положительного результата не дадут, необходимо обратиться к специалистам. Еще одной причиной может стать пробой одного из диодов генератора. Двигатель глушат и прозванивают мультиметром диодный мост полностью. Неисправные диоды меняют. Также проверяют щетки генератора. При длине менее 5 мм их заменяют

Также уделяют внимание чистоте щеткодержателей. Попавшая в них грязь проводит к зависанию щеток

Износ контактных колец коллектора устраняют специалисты СТО.

3. Симптомы: при повороте ключа в замке зажигания лампочка аккумулятора не загорается, стрелка бортового вольтметра не шевелится, батарея не заряжается. Первой причиной может служить перегорание предохранителя цепи зарядки. Если после его замены ситуация не изменилась, то поломку следует искать в реле или замке зажигания.

4. Симптомы: при включенном зажигании все приборы работают, индикатор зарядки не светится, зарядка отсутствует. Первоначально снимают провод с вывода «61» на генераторе и подключают к минусу (кузову). Если зажглась лампочка аккумулятора, то замкнута или оборвана обмотка ротора. Такие же симптомы выдает не плотный контакт в разъеме. В таком варианте все индикаторы могут гореть тускло, прерывисто или не зажигаться совсем. Когда контакты обработаны наждачной бумагой обработки и не горит только лампочка аккумулятора, значит она перегорела и требует замены.

5.Симптомы: при повороте ключа зажигания лампа зажигается, после запуска двигателя не перестает гореть, зарядка батареи прерывистая или отсутствует. Причина может быть связана со слабым контактом провода и разъемом на панели приборов. Контакт зачищают наждачкой.

Проверка генератора и устранение проблем

Узнать, работает ли генератор, помогает простой и проверенный способ, издавна используемый автомобилистами:

  1. Запустите мотор и подайте нагрузку на АКБ, включив фары или обогрев стекла.
  2. Снимите клемму «–». Для этого понадобится ключ на 10.
  3. Если после снятия клеммы ничего не изменилось, двигатель работает без перебоев, фары не тухнут, с генератором все в порядке.
  4. Если фары потухли, а двигатель «заглох», в авто неисправен генератор.

Щетки

Для проверки работы щеток нужно снять и разобрать генератор, затем извлечь щетки и визуально оценить их состояние. Если они изношены, на поверхности будут видны следы искрения. В этом случае придется заменить весь узел.

Регулятор напряжения

Этот элемент ломается вследствие короткого замыкания в цепи. Его также можно повредить механически или подключить неправильно.

Проверка:

  1. Установите предел на мультиметре 20 В.
  2. Замерьте напряжение на клеммах при работающем двигателе в режиме холостого хода (1-1,5 тыс. об/мин). В норме тестер покажет 13,2-14 В.
  3. Добавьте оборотов до 2-2,5 тыс. об/мин. Показатель должен возрасти до 13,6-14,2 В. При увеличении оборотов до 3,5 тыс. об/мин U должно держаться не выше 14,5 В.

Если значения замеров будут существенно отличаться от нормы, самая вероятная причина – неисправность регулятора.

Диодный мост

Для проверки диодного моста достаточно мультиметра. В качестве примера – порядок тестирования генератора 37.3701, который устанавливали на отечественных «восьмерках» и «девятках».

Проверьте мультиметром, нет ли в цепи короткого замыкания:

  1. Включите режим омметра.
  2. Одним щупом прибора дотроньтесь до вывода 30, другим – до корпуса генератора.
  3. Исправный мост выдаст значение сопротивления, приближающееся к бесконечности.

Следующий шаг – проверка исправности диодов, не «пробиты» ли они. Порядок проверки «+» диодов:

  1. Поместите первый щуп на вывод 30, второй – на любой из болтов, которыми крепится диодный мост.
  2. При исправных диодах сопротивление приближается к бесконечности.

Чтобы проверить отрицательные диоды, щупы размещаются иначе: первый – на болт, второй – к корпусу генератора. При исправных полупроводниках напряжение также будет близко к бесконечности.

Чтобы завершить проверку моста, необходимо исследовать дополнительные диоды. Для этого первый щуп помещают к выводу 61, второй – к одному из крепежных болтов моста. Если диоды исправны, омметр покажет стремление к бесконечности.

Обнаружив неисправность диодных элементов, их просто заменяют новыми. Если повреждена пайка, достаточно перепаять диод.

На заметку!

Диодные мосты в генераторах всех марок проверяются одинаково, меняется только нумерация контактов.

Подшипники

Неисправный подшипник вызывает разбалансировку шкива. Об этом легко догадаться по истиранию ремня, которое приводит к его ускоренному износу. Второй возможный признак поломки подшипника – подклинивание или остановка вала генератора. Решают проблему заменой подшипника или всего шкива. При люфте подшипника появляется стук в генераторе.

Контакты

Проведите визуальную ревизию положительного вывода генератора. Если на нем присутствуют загрязнения, пыль, масляные потеки, следы коррозии, зачистите поверхность. Затем то же самое проделайте с «массой». Смажьте контакты защитным составом.

Если поврежден провод, соединяющий генератор и АКБ, его заменяют новым. Одновременно чистят все клеммы. Если окислились щетки генератора, их также очищают. Но так, чтобы графитовая пыль не попала на остальные элементы генератора.

Обрыв цепи

Если оборвана одна из фаз генератора, для проверки придется сначала демонтировать его. Дальнейший порядок диагностики таков:

  1. Проверьте болтовые крепления, соединяющие выводы фаз с диодным мостом. Как правило, на одном из контактов обнаруживаются следы коррозии, плохая затяжка болта или грязь. Исправьте поврежденный контакт, а заодно сделайте профилактику всех остальных. Если оборван провод, замените его. При повреждении проводов обмотки, возможно, придется заменить генератор.
  2. Проверьте обмотку статора, нет ли на ней потемневших витков. Осмотрите изоляцию проводов и измерьте мультиметром ее сопротивление. Если обнаружите на изоляции темные пятна, значит, генератор изношен, надо перематывать обмотку. После ремонта генератора проблема должна быть устранена.

Горящий индикатор аккумулятора при нормально идущей зарядке может сигнализировать о разных неисправностях в автомобиле. Чтобы найти и устранить причину, необходимо провести комплексную диагностику самостоятельно или обратиться на СТО.

Причины загорания лампы

Если загорелась лампочка аккумулятора на панели приборов, то все причины загорания контрольки при работающем двигателе разделяются на две части – проблемы с проводкой и неисправности составных элементов, которые включает в себя электрическая цепь. Что касается проводов, то лампочка загорается из-за:

  • обрыва;
  • отсоединения выводов;
  • окисления контактов или клемм АКБ.

Если снятие клеммы показало, что генератор – рабочий, но лампа при этом горит осмотрите доступные участки проводов и  их соединения, аккумуляторные клеммы. Внимательно осмотрите выводы на самом узле электрического питания, поскольку они замокают и окисляются. Помимо проводки лампочка может гореть из-за неисправностей:

  • генератора;
  • регулятора напряжения;
  • предохранителя;
  • диодного моста.

Если генератор неисправен, то при отключении клеммы от АКБ, двигатель заглохнет, поскольку система зажигания обесточена.

Плохое натяжение ремня генератора — одна из причин.

Но отметим, что неисправность генератора проявляется свечением с меняющейся в зависимости оборотов двигателя яркостью. Недостаточное натяжение приводного ремня, сильный износ графитных щеток и контактных дорожек сказываются на производительности этого узла при разных оборотах двигателя. Устранить такие проблемы с зарядкой АКБ можно только путем проведения ремонта или замены узла.

Если лампочка заряда аккумулятора загорается с меняющейся яркостью свечения, то это происходит и из-за неисправностей регулятора напряжения и диодного моста. Эти элементы не ремонтируются и восстановить работоспособность системы подзарядки можно только путем замены.

А вот неисправность предохранителя выявить несложно. Если он перегорел, то при включенном зажигании лампочка гореть не будет. Но после запуска мотора она загорится.

Особенности ремонта генератора своими руками

В генераторе наиболее часто выходят из строя следующие узлы:

  • регулятор напряжения;
  • щетки;
  • выпрямительные диоды;
  • втулки и подшипники;
  • обмотки статора.

Если индикаторный значок заряда АКБ загорелся внезапно, скорее всего, неисправен регулятор напряжения. В большинстве генераторов он конструктивно объединении с щетками. При самостоятельном ремонте, когда сильно изношены щетки их также обычно заменяют совместно с регулятором. Некоторые конструкции генераторов допускают замену регулятора без демонтажа генератора. Такую работу можно выполнить за непродолжительное время.

Выпрямительные диоды в генераторе обычно выполнены в виде отдельного блока (подковы). Их можно менять по отдельности (обычно на подкове до 9-ти диодов). Следует учитывать, что диоды не распаиваются, а соединены при помощи точечной сварки. Технологически этот процесс сложно выполнить в домашних условиях.

Выполнять ремонтные работы системы заряда аккумуляторной батареи можно только при откинутой отрицательной клемме аккумуляторной батареи.

Причины горящего сигнала заряда аккумулятора в автомобиле

Приборная панель автомобиля − наиважнейший элемент технического средства, так как через приборы происходит диалог между человеком и машиной. Следить за показателями и индикаторами приборной панели следует постоянно, контролируя происходящие изменения или же, наоборот, стабильность работы узлов двигателя.

Что происходит когда на панели горит лампочка аккумулятора?

Разберемся, когда же следует придавать значение горящей лампочке аккумулятора. Она загорается каждый раз при запуске двигателя автомобиля, но когда мотор уже работает и механизм заряда аккумуляторной батареи исправен, индикатор должен гаснуть. То есть факт загорания лампочки зарядки аккумулятора сам по себе является вполне нормальным явлением, но вот отсутствие ее затухания свидетельствует об отклонении в работе, а именно: недостаточной зарядке устройства.

Датчик аккумулятора на панели приборов может сигнализировать об одной из его неисправностей

Идентификация неисправностей и их причины

Загоревшаяся лампочка аккумулятора информирует автолюбителя о возникновении неисправности. Как правило, сбои, повлекшие за собой отсутствие зарядки, возникают либо в генераторе, либо в самом аккумуляторе автомобиля.

Неисправность аккумулятора. Выявить отклонения в работе самой аккумуляторной батареи достаточно просто, следует снять вызвавший подозрения агрегат и поставить на его место другой (новый или рабочий). И сравнить показатели приборной панели: если лампочка погасла − смело делаем вывод о проблеме в самом аккумуляторе. А проблема эта может возникнуть при сульфитации пластин, которая в некоторых случаях устраняется путем ремонта. Если же произошло замыкание пластин, то устройство подлежит замене.

Установка нового аккумулятора

Следует помнить, что батарея может быть исправна, но разрядиться вследствие оставленного включенным света фар или автомагнитолы при выключенном двигателе. Необходимо проанализировать собственные действия, которые предшествовали показателям горящей лампочки аккумулятора.

Если же при замене устройства лампа зарядки по-прежнему горит, то причина кроется в неправильной работе генератора.

Неисправность генератора. Определение отсутствия подачи напряжения генератором определить просто. Достаточно при выключенном двигателе отсоединить провода от аккумулятора, измерить напряжение, его показатели должны находиться в диапазоне 12,5-12,7 В. Затем присоединить провода к батарее, включить зажигание и замерить напряжение на клеммах вновь. Показатели прибора должны варьироваться в пределах 13,5-14 В. А при увеличении оборотов напряжение должно также увеличиваться. Не забудьте о средствах индивидуальной защиты при производстве этих манипуляций: обязательно наденьте резиновые перчатки.

Замер показателей аккумулятора

Если напряжение снижается при увеличении оборотов, то причина может крыться в износе «щеток» генератора или диодов в диодном мостике.

При визуальном осмотре возможно определить наличие обрыва ремня или его ослабление. Нажатием пальцев руки на ремень можно определить его натяжение: если ремень прогибается ниже чем на 1-1,5 см, то причина может крыться именно в этом. Визуально определяется и наличие окисления клемм.

Стоит проверить провода генератора. Они имеют свойство окисляться и перегорать (появляется характерный запах гари).

Но существуют и более глобальные причины сбоя в работе устройства, такие как: выход из строя реле, износ ротора, обрыв цепи и др. Подобные проблемы может диагностировать только специалист.

Устранение неполадок

Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

  • зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
  • внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
  • ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
  • окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
  • щетки и провода генератора подлежат замене;
  • обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.

Очистка клемм аккумулятора

Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

365cars.ru

Не горит лампа

Рассмотрим теперь причины, по которым лампочка зарядки аккумулятора ваз 2110 не горит:

Мульти тестер

  • Если в вашем автомобиле присутствует контрольная лампа проверки работы генератора, то перед запуском двигателя, сразу при включении зажигания, лампочка должна гореть
  • Если она не горит, а остальные приборы при этом работают, тогда возможно она просто перегорела
  • Так же не исключаем обрыв в приводе возбуждения генератора, либо другая его неисправность
  • Если не работают остальные приборы на панели, это означает что пора проверить предохранители ваз
  • Если перегорает лампочка, тогда возбуждение генератора происходит через добавочное сопротивление, исходя из этого целостность лампочки, никак не повлияет на работу всей схемы заряда
  • Чтобы проверить работоспособность электрогенератора, а так же заряд аккумуляторной батареи нам понадобится мульти тестер (как на фото вверху)
  • Стрелочные тестеры требуют правильного соблюдения полярности, при их подключении, и чувствительны к падениям и ударам
  • Сначала давайте определимся с неисправным местом, разберемся, неисправен ли сам генератор либо контрольная лампочка с проводом
  • Быстрое определение требует отсоединить тонкий проводок от электрогенератора, который выходит от контрольной лампочки, и соединить его с землей (массой) автомобиля затем включить зажигание
  • Если загорелась лампа аккумулятора ваз 2110, тогда не исправен сам генератор
  • Среди возможных неисправностей встречаются такие как обрыв обмотки генератора, поломка реле регулятора напряжения, износились щётки либо контактные кольца якоря и далее
  • В случае, когда лампочка, контролирующая заряд не горит, необходимо проверить на исправность и лампочку и ее провода
  • Чтобы выполнить такую проверку не понадобится снятие приборной панели и вытаскивание лампы наружу, для того, что бы рассмотреть внимательно целостность ее нити
  • Достаточно будет соединить щуп мультиметра, включенного в режим вольтметра, с корпусом автомобиля, а второй с отключенным проводом
  • К стати вместо мультиметра вы можете использовать контрольную лампочку мощностью около 1Ватт
  • В исправной цепи наш прибор покажет напряжение аккумулятора, а контрольная лампочка будет светиться в пол накала
  • Это означает, что перегорела лампочка контроля заряда
  • Если же показания вольтметра разительно отличается от напряжения на батарее, тогда возможно произошел обрыв цепи идущей от контрольной лампочки и до генератора
  • Когда лампочка контроля заряда не гаснет при работе мотора необходимо проверить исправность генератора
  • То же самое надо сделать, если горения лампочки идет в пол накала
  • Для проверки исправности генератора в любом случае нам необходимо будет проверить напряжение на аккумуляторных клеммах при работающем моторе
  • При проверке показания напряжения аккумулятора при рабочем генераторе будет в пределах нормы -13,5 – 14,5Вольт
  • Проверку следует производить при средних оборотах мотора и при включенных фарах на дальний свет
  • Кроме этого горение лампы контроля заряда, при работающем моторе, в пол накала может быть обусловлено утечкой тока через какой-то один из нескольких дополнительных диодов в выпрямительном мосту
  • Либо из-за неисправности диода, расположенного в щитке приборов
  • Генератор при этом работает нормально и не требует ремонта
  • Теперь мы разобрались, почему горит или тухнет лампочка аккумулятора ваз 2110, выявление неисправностей не составит вам труда, а правильно обнаруженная причина – залог успешного ремонта. Дополнительно предлагаю воспользоваться видео материалами по интересующей проблеме.

Диагностика аккумулятора

Самый простой способ определить в аккумуляторе или генераторе возникли проблемы – это заменить батарею. Если у вас имеется резервный источник питания, обладающий достаточным зарядом, следует снять аккумулятор, при котором загорается индикация на панели приборов, и на его место поставить резервную батарею. После этого заведите двигатель, и если лампочка аккумулятора больше не горит, значит, проблема кроется именно в источнике питания.

Когда проблема кроется в аккумуляторной батарее, это вовсе не значит, что она пришла в негодность. Велика вероятность, что источник питания разрядился. Чтобы убедиться в этом, проверьте уровень заряда аккумулятора, и когда он ниже нормы, зарядите источник питания и установите его обратно на автомобиль. Попробуйте завести машину и проверить индикацию. Если она больше не горит, проблема решена, и можно дальше эксплуатировать аккумуляторную батарею. В случае, если восстановить необходимый уровень заряда аккумулятора не получается (к примеру, при замыкании пластин), потребуется заменить батарею.

Если при тестировании аккумуляторной батареи проблема не была обнаружена, и лампочка на панели приборов продолжает гореть и после замены источника питания, следует перейти к диагностике генератора.

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Как работает индикация аккумулятора

Итак, все мы знаем, что при включении зажигания зажигается сразу несколько контрольных лампочек, среди которых имеется и аккумуляторная. Лампа давления масла гаснет уже после того, как мотор начал работать и разгонять смазывающую жидкость по системе. А вот лампочка аккумулятора гаснет, как только двигатель завёлся и начал работать генератор.

Загорание лампочек – это непременная составляющая процедуры самодиагностики важных систем автомобиля, которая запускается при включении зажигания. Если диагностика не выявила нарушений в работе, лампочки вскоре гаснут. Так что если кратковременно загорелась лампочка аккумулятора при повороте ключа, это нормально – в это время аккумуляторная батарея отдает ток, а когда двигатель начинает работать, источником тока становится генератор, который часть своей нагрузки делегирует АКБ, подзаряжая её.

Но это упрощённое схематическое описание процесса, на самом деле всё намного сложнее и включает несколько промежуточных элементов. Опишем, как всё происходит.

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей – диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку.

Как только ДВС начинает работать, на контактах лампы напряжение выравнивается, в результате чего лампочка гаснет, а ток начинает течь в обратном направлении, от генератора к батарее.

Таким образом, можно утверждать, что работа лампы аккумулятора зависит от функционирования генератора, причем один её контакт связан с клеммой генератора напрямую, а второй присоединён к описанной выше цепи, идущей от аккумуляторной батареи.
