Где находится предохранитель прикуривателя на Лада Гранта

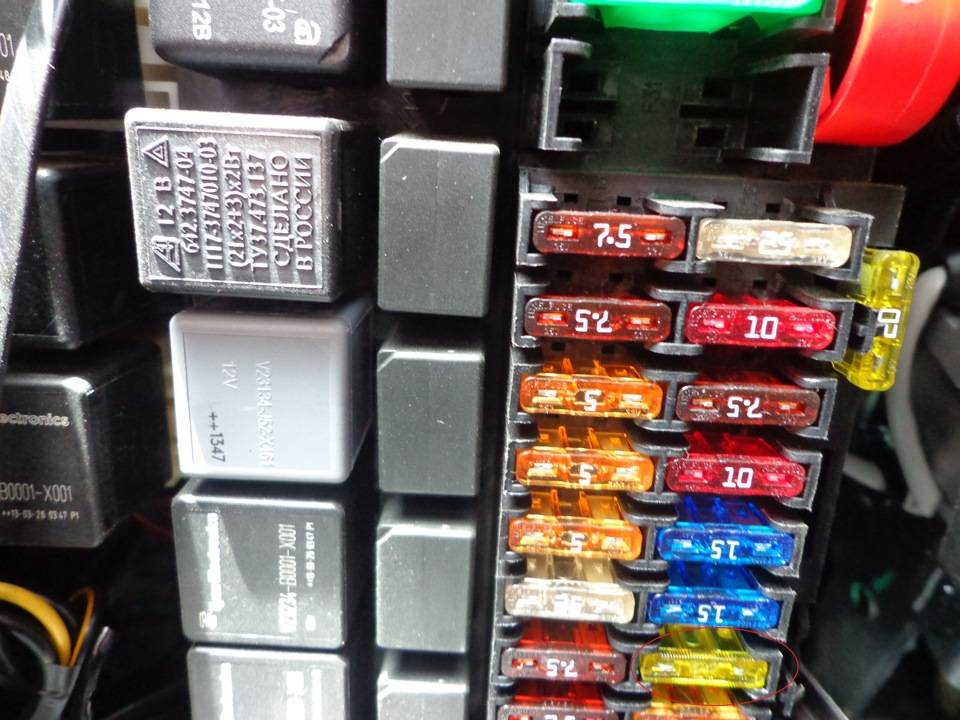

Блок предохранителей в салоне

Для доступа к монтажному блоку потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снимите крышку.
Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем защелкните нижние элементы крепления крышки в точках 2 и 1, после чего верхние в точках 4 и 5. Следите за точным попаданием крепежных элементов крышки в металлические фиксаторы, установленные на панели приборов.

Монтажный блок 1118-3722010-00

Монтажный блок DELRHI

№	А	Защищаемые цепи
F1	15	Катушки зажиганияФорсункиКонтроллер системы управления двигателем
F2	25	Норма, Люкс: Центральный блок кузовной электроникиМодуль двери водителя
F2	5	Стандарт: Дневные ходовые огни
F2	303)	Стеклоподъемники
F3	15	Норма, Люкс: Контроллер управления автоматической коробкой переключения передачПривод управления автоматической коробкой переключения передач
F3	10	Стандарт: Аварийная сигнализация
F4	15	Контроллер системы надувных подушек безопасности
F5	7.5	Клемма 15 приборов
F6	7.5	Свет заднего ходаУказатели поворота (Стандарт)Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)Блок управления системой безопасной парковки (Норма, Люкс)
F7	7.5	Клапан продувки адсорбераДатчик массового расхода воздуха/ датчик давленияДатчик фазДатчики концентрации кислорода
F8	25	Обогреватель заднего стеклаОбогреватели наружных зеркал (Норма, Люкс)
F9	5	Габаритные огни правого борта
F10	5	Габаритные огни левого бортаПодсветка приборов и клавишФонари освещения номерного знакаПлафон освещения багажникаПлафон освещения вещевого ящика
F11	5	Задние противотуманные огни
F12	7.53)10	Ближний свет, правая фараЭлектрокорректор правой фары
F13	7.53)10	Ближний свет, левая фараЭлектрокорректор левой фары
F14	10	Дальний свет, правая фара
F15	10	Дальний свет, левая фара
F16	10	Правая противотуманная фара
F17	10	Левая противотуманная фара
F18	20	Обогреватели передних сиденийПрикуриватель
F181)	1015	Прикуриватель
F18	153)	Обогреватели передних сидений
F19	5	Норма, Люкс: Блок управления антиблокировочной системой тормозов
F19	20	Стандарт: Моторедукторы блокировки замков дверей
F19	153)	ABS
F20	15	Звуковой сигнал
F20	153)	Звуковой сигналЗамок багажникаКоробка передачПрикуривательДиагностический разъем
F21	10153)	Топливный насос
F22	25	Омыватель ветрового стеклаЦентральный блок кузовной электроникиОмыватель заднего стеклаОчиститель заднего стекла
F22	153)	Центральный замок
F23	5	Комбинация приборовДиагностический разъем
F23	103)	Дневные ходовые огни
F24	7.5	Норма, Люкс: Муфта компрессора кондиционераКонтроллер системы автоматического управления климатической установкой
F25	7.5	Сигналы торможенияПлафон освещения салона (Стандарт)
F26	10	Норма, Люкс: Центральный блок кузовной электроники
F26	25	АБС/ESC
F272)F31	25	Блок управления антиблокировочной системой тормозов
F282)F32	30	Электровентилятор отопителяКонтроллер системы автоматического управления климатической установкойЭлектроусилитель рулевого управления3)
Реле
К1	Реле электровентилятора охлаждения радиатора
К2	Стеклоподъемник (в исполнении «норма»)Реле минимального обдува модуля охлаждения (в исполнении «люкс»)
К3	Реле стартера
К4	Разгрузочное реле выключателя зажигания
К5	Реле указателей поворота и аварийной сигнализации
К6	Реле стеклоочистителя (в исполнении «норма»)Реле обогрева сидений (в исполнении «люкс»)
К7	Реле дальнего света фар
К8	Реле звукового сигнала
К9	Реле ближнего света фар
К10	Реле обогрева заднего стекла
К11	Реле ЭСУД
К12	Реле топливного насоса
К13	Реле аварийной сигнализации дополнительное
К14	Реле аварийной сигнализации дополнительное
К15	—
К16	—
К17	—

За что отвечает каждый предохранитель

Контроллеры ответственны за определенные функции в управлении транспортным средством.

Схема предохранителей Гранты Лифтбек выглядит следующим образом:

Нумерация	Максимальное значение I на участке цепи, в Амперах	Функционал
F1	15	-электроблок, управляющий ДВС; -датчик температуры; -корректная работа инжектора; -блок воспламенения искры;
F2	30	Электропривод стеклопдъемников;
F3	15	Работа аварийного оповещения;
F4	20	-airbag; -подача стеклоочищающей жидкости;
F5	7,5	Работа узла зажигания;
F6	7,5	Включение сигналов заднего хода;
F7	7,5	Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента;
F8	30	Обогревание стекла, расположенного сзади;
F9	5	Сигнальные фонари R
F10	5	Сигнальные фонари L
F11	5	Включение ПТФ (задние);
F12	7,5	Работа лампы БС R
F13	7,5	Работа лампы БС L
F14	10	Работа лампы ДС R
F15	10	Работа лампы ДС L
F16	10	Включение ПТФ R
F17	10	Включение ПТФ L
F18	15	Система подогрева водительского и пассажирского кресел;
F19	10	Антиблокиратор колес;
F20	15	-розетка для прикуривателя; -КП; -звуковой сигнал; -электрозамок в багажнике;
F21	15	Система подачи топлива;
F22	15	ЦЗ;
F23	10	включение дневных фонарей;
F24	7,5	Кондиционирование воздуха;
F25	10	Внутренний свет, торможение (свет);
F26	25	Антиблокиратор колес;
F27	—	Вспомогательный;
F28	—	Вспомогательный;
F29	—	Вспомогательный;
F30	—	Вспомогательный;
F31	50	Подогрев смотрового стекла;
F32	30	Усилитель руля на электроприводе и печка.

Почему не работает прикуриватель

На машине Лада Гранта может не работать прикуриватель по различным причинам. Самыми распространенными неисправностями являются:

• перегоревший предохранитель прикуривателя;
• плохой контакт;
• обрыв проводки.

Предохранители часто не работают и перегорают при использовании множества электрических устройств. Чтобы этого не допустить, максимальная мощность всех электроприборов должна составлять до 180 Вт.

На усиках патрона, сделанного из металла, в процессе эксплуатации образуется ржавчина и окислы. Это препятствует хорошему соединению элементов (электрическому контакту). Поэтому контакты периодически рекомендуется зачищать от окислов и ржавчины с помощью надфиля.

Для обнаружения обрыва электропроводки применяется специальное устройство мультиметр. Оборванные провода меняются или выполняется их спайка.

Советы для автомобилистов

Основные проблемы, связанные с отказом в работе прикуривателя на легковом автомобиле Лада Гранта, заключаются в том, что большинство неопытных водителей начинают использовать гнездо прикуривателя не по назначению, а в качестве розетки для подсоединения различных дополнительных устройств, которым нужно бортовое питание напряжением в 12 вольт. При этом, эти водители, не имеют элементарных знаний о безопасном пользовании гнездом прикуривателя.

Во-первых, водители Лады Гранты должны знать, что электрическую цепь прикуривателя, а также звукового сигнального набора, замка багажника и коробки передач защищает предохранитель F20 (15А, цвет синий), расположенный в монтажном блоке в передней панели салона слева от рулевой колонки. А это значит, что суммарная мощность потребителей запитанных через этот предохранитель не должна превышать 180 ватт (15А х 12В = 180Вт).

Поэтому водитель, должен поинтересоваться, какова потребляемая мощность устройства, которое он хочет подсоединить к гнезду прикуривателя. Если эта мощность больше 180 ватт (например, компрессор для накачки шин), то при его подключении к гнезду прикуривателя сила тока в цепи будет больше 15 ампер и предохранитель F20 перегорит. Устанавливать вместо сгоревшего предохранителя, другой, но рассчитанный на большую силу тока, нельзя, так как это может привести к сильному нагреву проводов, плавлению изоляции и пожару.

Во-вторых, водителям Лады Гранты необходимо знать, что в автомобилестроении нет единого стандарта на размеры гнезда прикуривателя ни по диаметру, ни по его глубине. Поэтому и штекера дополнительных устройств, также будут отличаться по размерам. Если на вашем дополнительном устройстве, которое Вы хотите подключить к гнезду прикуривателя, штекер имеет чуть меньший диаметр, то это обычно приводит к короткому замыканию в гнезде прикуривателя и перегоранию предохранителя F20.

Связано это с конструкцией гнезда прикуривателя, где плюсовой и минусовой контакты в одном месте располагаются очень близко друг от друга и неправильно вставленный штекер меньшего диаметра, встав наперекос в гнезде своим боковым контактом, замыкает контакты гнезда прикуривателя, в результате чего и происходит короткое замыкание. Поэтому, прежде чем приобретать дополнительное устройство, необходимо убедиться, что его штекер плотно садится в гнездо прикуривателя.

Устройство стало популярным в последние годы. Теперь прикуриватель используют даже некурящие владельцы автомобилей. Ведь помимо своего номинального предназначения, прибор выполняет массу функций. К примеру, в гнездо прикуривателя подключают разнообразные девайсы:

• павербанк для мобильных телефонов или планшетов;
• зарядка для ноутбука и электроники;
• видеорегистратор;
• навигационную систему;
• электрический насос, подкачивающий колеса.

При правильной эксплуатации прибор работает долго, но из-за определенных особенностей может выйти из строя. О том, почему возникает поломка, как распознать причину неисправности, провести замену прикуривателя или его ремонт на модели Лада Гранта, читайте далее.

Как производится замена предохранителей или реле

Прежде чем вытащить пришедшее в негодность устройство, нужно обесточить автомобиль. Для этого от батареи отключают провод, присоединенный к клемме «минус».

Производя замену, важно помнить о следующем:

• на оборотной стороне защитной крышки есть схема расположения предохранителей;
• если нужное вам устройство находится с краю, то его нетрудно извлечь рукой;
• в остальных случаях используют либо плоскогубцы, или специальные щипцы;
• сгоревший предохранитель видно невооруженным глазом.

Накладка на панели приборов удерживается на месте шестью фиксаторами. Чтобы ее снять, необходимо потянуть за нижний край на себя.

• руководствуясь схемой на ее тыльной стороне, отыскиваем нужный предохранитель или пришедшее в негодность реле;
• извлекаем его пинцетом;
• вставляем новый.

В некоторых случаях, когда плавкая вставка остается неповрежденной, требуется осмотреть само гнездо. Внешне подобную проблему выявить не получится, потому используют тестер, переключенный на Омы.

Ремонт прикуривателя

Не всегда прикуриватель авто нужно сразу менять. Незначительные неисправности позволяют ремонтировать этот прибор и эксплуатировать дальше. Например, в нем находится пластинка из слюды — полупроводник. Она часто является причиной неисправности. Поэтому достаточно поменять этот элемент и устройство начнет работать.

Как снять прикуриватель

Перед тем, как самостоятельно снять приспособление, нужно подготовить защитные перчатки и специальный инструмент:

• комплект отверток;
• надфиль;
• паяльник;
• припой;
• тестер для диагностики.

Перед выполнением демонтажа автоприкуривателя выключается зажигание автомобиля, открывается капот, с аккумуляторной батареи снимается минусовая клемма. Эта процедура поможет обесточить электропроводку авто и предупредить короткое замыкание в системе.

После выполнения подготовительных работ с посадочного места снимается непосредственно металлический патрон. Для этого внутри гнезда отгибаются отверткой фиксаторы детали. От патрона отсоединяются все провода, и он извлекается со своего места.

Дальше извлекается зеленый светофильтр, выполняется ремонт или замена комплектующей детали.

Диагностика

После снятия прибора выполняется диагностика контактов. Защищается обнаруженная ржавчина и окислы. Если есть отсоединения проводов, их нужно припаять.

Как заменить на новый

Замена, сборка прикуривателя осуществляется в обратной последовательности демонтажа этого прибора. После этого проверяется работоспособность устройства. Контакты должны быть чистыми, само устройство — плотно сидеть в гнезде.

На аккумуляторе сначала проверяется напряжение при выключенном двигателе, затем при включенном зажигании. Если наблюдается просадка напряжения более чем на 0,5 В, значит, в сети есть короткое замыкание. Еще раз проверяется электропроводка. Все места соединений должны быть тщательно заизолированы, посажены на специальную термоусадочную пленку.

При покупке нового прикуривателя в машину, чтобы заменить старый прибор, рекомендуется учитывать стоимость прибора. Дешевые изделия производители изготавливают из материалов низкого качества. Поэтому такие устройства долго не прослужат. Рекомендуется приобретать устройства в ценовом диапазоне 600-1200 руб.

При покупке евро прикуривателя нужно учитывать диаметр и длину изделия, так как для них не предусматриваются стандарты размеров. В случае несовпадения диаметра штекера прибор может замкнуть в процессе эксплуатации и вызвать возгорание электропроводки.

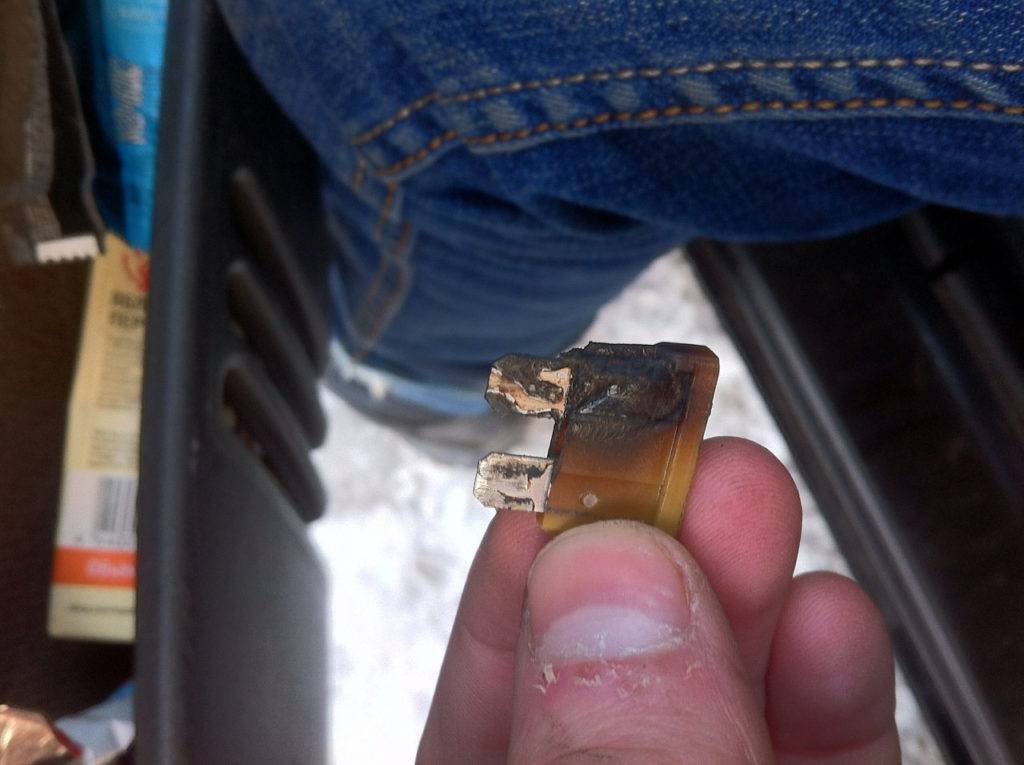

Из-за чего перегорают предохранители в Гранте

Плавкие вставки автомобильных предохранителей используются для защиты электрический цепей:

1. От коротких замыканий;
2. От перегрузок;

Как правило, самой частой неисправностью является именно перегрузка электрической цепи. Например, мощный прибор, подключенный в прикуриватель автомобиля без труда выбьет соответствующий предохранитель.

Если поставить предохранитель на 30А вместе 15А, то в электрической цепи начнут греться провода, плавиться изоляция и все это приведет к пожару.

Короткие замыкания возникают редко, но тоже имеют место быть. Как правило, это механические повреждения проводки. Например, плюсовой провод, проложенный вдоль кузова, вследствие легкого ДТП был поврежден другим элементом автомобиля. Естественно, изоляция была повреждена и «плюс» замкнул на «массу», что привело к перегоранию вставки.

Короткие замыкания могут возникать не только в результате ДТП, но и заводского брака, а также халатности автовладельца при подключении каких-либо приборов.

Как правильно снять прикуриватель на Ладе Гранта

В представленном фотоотчете будет показано, как снять прикуриватель на Лада Гранта, для его замены или ремонта.Также вы узнаете по каким причинам выходит из строя прикуриватель.

Почему выходит из строя прикуриватель на Лада Гранте

Одной из основной причиной выхода из строя прикуривателя Лады Гранта, является короткое замыкание, которое может возникнуть сбоем в бортовой сети автомобиля либо по причине износа внутренних элементов.Также снятие прикуривателя на Гранте необходимо еще для замены перегоревшего диода (лампочки) освещения гнезда.

Какой купить прикуриватель

Если у вас не получается найти оригинальный прикуриватель Гранты, то отличной альтернативой ему будет запчасть произведенная компанией «Хамманд Россия» номер по каталогу DA5100F0109

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя.Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

1. В первую очередь нужно снять клемму АКБ.
2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
3. Далее следует выкрутить концевик ручника.
4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
5. Затем выкручиваем крепления тоннеля пола сбоку.
6. Далее снимаем чехол с ручки переключения передач.
7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
8. Перед заменой нужно отсоединить питание.
9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Руководство по замене блока предохранителей на Lada Granta, расшифровка

Если вы — обладатель автомобиля Лада Гранта и у вас возникли проблемы с электрооборудованием, то, в первую очередь, вам потребуется провести проверку предохранителей. В большинстве случаев достаточно замены одного из элементов.

Если предохранитель цел, то вполне вероятно потребуется обратиться к услугам специалистов СТО. Или же в целях экономии средств и времени заняться устранением неисправности самостоятельно. Помните — основное в подобных ситуациях не спеша разобраться, в чем заключается проблема.

Электропредохранитель или реле — это небольшой прибор, который предназначен для защиты определенной электроцепи, в которую он установлен. Фактически все потребители Лады Гранта защищаются при помощи плавких предохранителей, не считая цепи зарядки АКБ, генератора и стартера.

Автомобиль Лада Гранта

Любая цепь Лады Гранта, которая защищена при помощи плавкого предохранителя, рассчитана на максимальную силу тока, протекающую по ней. Учитывая этот показатель и ставится предохраняющий элемент. Если возникает ситуация, когда один из элементов цепи выходит из строя и ток превышает расчетную норму для данной цепи, в предохранителе перегорит токопроводящая часть и система будет обесточена. Именно это гарантирует безопасность электропроводки авто и предотвращает ее возгорание.

Где находятся предохранители Лада Гранта?

Основной блок с электропредохранителями и реле в Ладе Гранта разработчики решили расположить слева от руля, рядом с ручками включения света. Это очень удачное решение, элементы располагаются под рукой и нет надобности в снятии каких-то добавочных узлов. Все работы можно выполнить, не вставая с сиденья.

Расположения отсека, находящегося в салоне

Второй блок силовыми предохранителями располагается в подкапотном пространстве рядом с АКБ. На вид — это обычная черная коробочка.

Расположения отсека, находящегося под капотом

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

1. Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
2. Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
3. Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
4. В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
5. При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
6. Если он перегоревший, то на его место ставим новый.
7. Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Рекомендации по эксплуатации

Набор защитных элементов для автомобиля

1. Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
2. Величина тока на защитных элементах отличается по цвету оболочки.
3. Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
4. Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.

Видео «Салонный монтажный блок»

В этом видео показано, как открывается отсек, расположенный в салоне и как правильно производится замена находящихся в нем элементов.

Как производится замена предохранителей или реле

Вначале нужно подготовить необходимые инструменты и расходные материалы:

1. Плоскую отвертку;
2. Вороток на 10;
3. Пинцет.

Дальше автомобиль помещают на ровную площадку и открыв капот, снимают клеммы аккумулятора, если планируется открыть блок силовых предохранителей. Если нужен основной блок, то просто снимают крышку. Далее откручивают болты, крепящие колодки и плату. Каждый элемент проверяют визуально и с помощью мультиметра. Посредством пинцета заменяют поврежденные предохранители.

Особенности первого монтажного блока

Он отличается от предшественников количеством предохранителей — теперь их 32. Многие из них отвечают сразу за несколько цепей, как в случае F1, который одновременно ответственен за катушка зажигания, форсунки, блок управления двигателем и вентилятором. Каждый элемент рассчитан на определенную максимальную силу тока. Например, у F8 он равен 30 Ампер.

Нюансы манипуляций с силовым блоком

В случае проблем с блоком предохранителей необходимо действовать в соответствии с правилами. Так, в случае перегорания одного из элементов проверяют не только его, но и токоприемники, за которые он ответственен.

Замена элементов выполняется строго в соответствии с инструкцией, иначе это может привести к проблемам во всей системе управления автомобилем

Важно не использовать предохранители с большей, чем указано в инструкции, предельной мощностью — это грозит возгоранием в электроцепях машины

Действуем в салоне

Главный монтажный блок находится в салоне авто, в левой части приборной панели. Чтобы проникнуть внутрь, снимают крышку, в которую интегрированы переключатели наружного света. У модификаций «Люкс» и «Норма» также требуется отключение кнопки отпирания багажника.

Нужный предохранитель находят с помощью схемы и вынимают пинцетом, заменяя на аналог. После всех манипуляций, обратно подключают минусовый контакт к аккумулятору и проверяют работу электрической цепи. Если она исправна, крышку возвращают на место.
