Где находится диагностический разъём Лада Калина: фото, видео

Расположение разъема OBD

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.

На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.

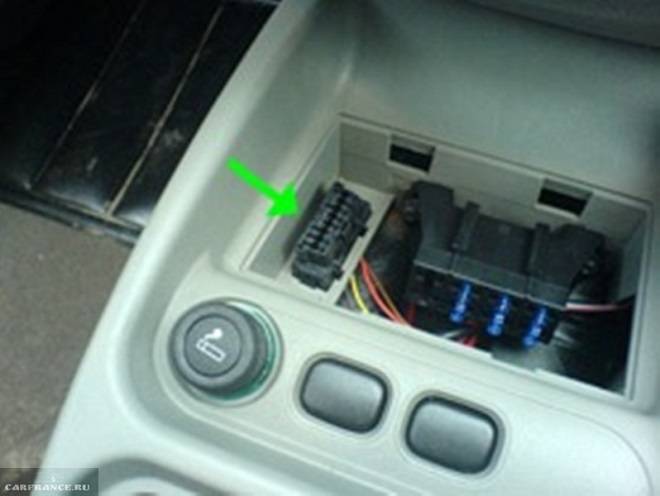

На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП

На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком»

На автомобилях УАЗ диагностический разъем распологается либо под капотом возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот.

На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу.

На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).

Где находится диагностический разъем на Ладе Калина

Основное назначение диагностического разъема (далее – ДР) заключается в обеспечении коммутации ЭБУ, или элекронного блока управления с внешним считывающим прибором. Таковым может являться портативный компьютер либо сканер. Это дает возможность автовладельцам Лады Калина осуществлять диагностику бортовой электросистемы самостоятельно. Подсоединение ноутбука либо другого устройства в ДР производится через адаптер, после чего идет запуск специализированной программы, считывающей с памяти блока управления коды ошибок. И вот здесь появляется логичный вопрос: где искать диагностический разъем?

Особенности диагностики в калине

Повторимся, для выполнения диагностической процедуры в автомобиле Лада Калина вам понадобится набор следующих средств:

ноутбук или иное сканирующее устройство;
адаптер (в качестве модной сегодня альтернативы владельцы используют «Bluetooth» — соединение);
диагностирующий программный продукт.

Теперь можно отыскать диагностический разъем автомобиля. В Лада Калина его расположение в весьма подходящем месте, поблизости к рычагу трансмиссии. Сама розетка закрыта крышкой из пластика, у которой присутствуют защелки. Во втором поколении Калина имеет диагностический разъем, которого расположение со своей крышкой, то есть сразу подсоединился и сканируешь.

Найдя разъем диагностики, соединяем его с адаптером. Эту манипуляцию осуществляем на выключенном зажигании. Когда владелец Лада Калина применяет проводной адаптер, то второй его край, оснащенный «USB» — разъемом, подключаем к соответствующему гнезду в ноутбуке.

Запускаем диагностирующий софт на устройстве. Программа потребует драйверов. Как правило, они продаются вместе с программным средством в комплекте (на диске). Переходим в режим «установить соединение». Убедившись в успешной коммутации, включаем зажигание и наблюдаем. Программа начинает процесс диагностирования.

При самостоятельной диагностике владельцу Лада Калина следует знать, что присутствуют стандартные пределы параметров и показателей, считываемых с электронных систем авто. На регламентные значения рекомендуем ориентироваться, дабы заиметь понимание в корректности функционирования узлов, подвергаемых процессу диагностики.

Во время сканирующей процедуры мотор должен находиться в режиме холостого хода. Теперь каждый из полученных параметров сравниваем с заявленными характеристиками, подразумевающими штатное функционирование систем автомобиля.

Если наблюдаются расхождения со стандартными значениями более чем на 20%, то все узлы или компоненты, которые сигнализируют о таких сбоях, подлежат ремонту, а при его невозможности, замене.

При обнаружении блоком управления ошибки на приборной панели засвечивается символ «check engine». Такое явление должно заставить владельца выполнить диагностирующее действие. Каждой ошибке свойственен собственный код, расшифровку которого возможно отыскать на специализированном сайте в сети. Сам софт обладает соответствующим разделом, где данные ошибки можно просматривать.

Иногда случаются моменты, при которых программный комплекс не способен распознать факт присутствия ошибок и сигнализировать владельцу посредством указанного индикатора. Также данную проблему может не идентифицировать и диагностирующее устройство.

Поэтому при осуществлении проверки рекомендуем с особой внимательностью отслеживать отклонения от нормы, появляющиеся в функционировании системы.

Когда менять ремень ГРМ на Лада Гранта 8 клапанная

Лада Гранта замена ремня ГРМ

Замена ремня ГРМ Лада Гранта 8 клапанов

Разъем диагностики обеспечивает процессу обслуживания Лада Калина 2 большее удобство. По завершении сканирующих действий можно выключить зажигание. После этого в меню софта выбираем кнопку «разорвать соединение» и отсоединяем адаптер. Теперь диагностирующая процедура считается завершенной.

Новая Лада: ГСМ для Лада Калина 2. Рекомендованные заводом марки и бренды

Шаг первый: Установите OBD-адаптер.

Чтобы приступить к самостоятельной диагностике своего автомобиля Вам необходимо купить (понадобится) «Bluetooth» адаптер «OBD, OBD-II или iOBD» (в зависимости от года выпуска вашего транспортного средства, от его марки и модели). Сегодня на Российском рынке представлено огромное количество различных беспроводных адаптеров, а именно, начиная от дешевых стоимостью по 700 рублей и заканчивая более дорогими стоимостью около 2 тыс. рублей.

Обращаем ваше внимание, что в сети интернет существуют отзывы о пользовании этими адаптерами. Некоторые пользователи например заверяют, что если адаптер включен в сеть автомобиля, то при выключенном зажигании определенные модели таких адаптеров сажают сам аккумулятор автомобиля

Поэтому мы заранее советуем, приобрести сразу несколько моделей адаптеров, чтобы выбрать для себя оптимальный вариант.

Более дорогие модели адаптеров (к примеру вот этот, стоимостью 69 долларов США) как правило не разряжают аккумулятор автомобиля. Так же эта самая модель предусматривает еще и более быстрое обновление данных и передачу их на смартфон. Стоит также здесь отметить, что не все адаптеры совместимы с большинством приложений для смартфонов. Так например, программа «Automatic» требует для себя специальный адаптер «OBD-II».

После того, как Вы выбрали и приобрели адаптер который собираетесь использовать для подключения своего смартфона, то для вас не составит особого труда установить его в специальный разъем в автомобиле. В большинстве автомобилей подобные разъемы как правило находятся под приборной панелью в салоне автомобиля, либо под рулевым колесом. К нашему сожалению, мы не можем дать Вам универсального совета-ответа, где точно может находиться этот разъем, так как на разных марках и в различных моделях машин эти разъем располагается в разных местах.

Для того, чтобы точно узнать месторасположение интерфейса для подключения «OBD адаптера» обратитесь к руководству по эксплуатации автомобиля.

Когда Вы нашли месторасположение диагностического разъема в своем автомобиле, то подключите к нему ваш «OBD адаптер». Большинство современных адаптеров оснащены светодиодной или звуковой индикацией, которая сообщает о правильном подключении его в электронную сеть автомобиля.

Если Вы купили адаптер вместе с приложением (к примеру с программой «Automatic»), то прочитайте и ознакомьтесь с инструкцией к адаптеру, чтобы убедиться для себя о правильности такого подключения.

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

просмотр и изучение кодов;
выяснение рабочих характеристик системы управления;
чистка диагностических результатов;
анализ датчиков с показателем кислорода;
запросы на результат диагностирования во время движения автомобиля;
управление исполнительными механизмами;
просмотр показателей управления, которые были сохранены при неисправности кодов.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

масса или заземление с гнездом четыре и пять;
постоянное 12 Вольт – 16;
гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии. В противном случае сигнал будет подаваться не правильным

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
Бардачок должен висеть на пластмассовых направляющих с каждого бока.
Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.
Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

регулировка топливной подачи;
поиск поломок в трансмиссии и соседних структурах;
определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Диагностический разъем Lada Kalina и Priora, диагностика автомобиля через ноутбук

Если в старых автомобилях диагностика неисправностей производится по факту наличия определенных симптомов поломки, то в более современных авто все значительно проще. Чтобы определить неисправность в работе того или иного узла, достаточно произвести компьютерную диагностику автомобиля. Где находится диагностический разъем Лада Калина и как проверить автомобиль — читайте ниже.

Описание и расположение диагностического разъема

Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров. К данном разъему можно подключить не только ноутбук, но и любой другой мобильный гаджет по беспроводному соединению. Что касается непосредственно автомобилей Лада Калина, то в них используется трапециевидный разъема типа OBD-II на 16 контактов.

В зависимости от модификации машины, место расположения штекера может изменяться:

В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.

Диагностический выход Калины

Зачем нужна диагностика?

Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.

Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:

Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).

Необходимые инструменты, материалы и программы

Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней.

Для обеспечения правильного диагностирования вам потребуются следующие устройства:

Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.

Видео «Диагностика с помощью ELM327»

Автор Дмитрий Чернышов тестирует автомобиль Шкода Фабия при помощи переходника ELM327 и приложения на смартфоне.

Современный автомобиль представляет сложный электронно-механический комплекс. Определение неисправного узла или механизма в таком комплексе без помощи специального диагностического оборудования требует больших трудозатрат, а во многих случаях и вовсе невозможно.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Поэтому практически все производимые транспортные средства оборудуются интерфейсами для подключения к диагностическим устройствам. К наиболее распространенным элементам таких интерфейсов относится разъем OBD2.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Способы устранения неисправности

Теперь, когда все причины определены, можно начать рассмотрение вопроса устранения неисправностей. Но, перед тем, как начать стоит отметить, что автолюбителю необходимо иметь представление о конструктивных особенностях двигателя, если он хочет устранить неисправность самостоятельно. В противном случае, прямая дорога на автосервис, во избежание получения еще других проблем, которые обычно по не опыту автолюбители создают себе сами.

Датчики

Зачастую, причиной, по которой может загораться чек на Калине становиться — выход со строя одного из датчиков. Среди таких вероятными, которые стоит сразу проверить являются: датчик массового расхода воздуха, регулятор холостого хода, датчик положения коленчатого вала, датчик кислорода и датчик температуры охлаждающей жидкости.

Но, существует более простой и эффективный способ определить неисправность того или иного датчика, а именно подключение к электронному блоку управления двигателем. Здесь можно посмотреть ошибки и расшифровав их, определить, где находится проблема.

Дроссель

Засоренность дроссельной заслонки зачастую становиться причиной того, что может загореться чек двигателя, поскольку в силовой агрегат поступает не достаточное количество воздуха. Решением проблемы становится чистка. Этот процесс можно провести при помощи жидкости для чистки карбюраторов или жидкости ВД-40.

Деталь демонтируется с автомобиля и вычищается, после чего, ее устанавливают на место. Также, рекомендуется проверить датчик положения дроссельной заслонки, который мог выйти со строя.

Форсунки

Одной из частых причин появления значка «чек» на приборной панели становится неисправность одной или нескольких форсунок, которые не должным образом распыляют топливную смесь. Так, стоит демонтировать все элементы и проверить их при помощи специального стенда.

Если такового нет, то можно применить народный способ, залив промывочную жидкость в трубки подачи топлива и активировать форсунки при помощи АКБ. Таким образом, будет видно, какая форсунка плохо работает. Но, опытные автомеханики рекомендую проводить чистку и проверку распылителей на стенде, поскольку эффективность процедуры выше.

Бензонасос и фильтр

Еще одной причиной неисправности может стать неисправность бензинового насоса или его фильтра. Отсутствие питания или загрязненность фильтрующих элементов приводит к тому, что в силовой агрегат будет поступать недостаточное количество горючего для образования воздушно-топливной смеси.

Вылечить неисправность можно при помощи проверки работоспособности бензонасоса, а также заменой фильтра внутри бензинового насоса. Отдельно стоит посмотреть на топливный фильтр, который мог забиться при заливке некачественного бензина.

Воздушный фильтр

Засоренность воздушного фильтра может стать причиной недостаточного количества воздуха в камерах сгорания. Так, для проверки этого элемента, его необходимо демонтировать, что делается достаточно просто. Осмотрев фильтрующий элемент, можно узнать насколько он загрязнен и необходимо ли заменить изделие. Так, после замены может пропасть сигнал чек с приборной панели.

Свечи и высоковольтные провода

Проводка, также зачастую становиться причиной того, что на панели загорается значок чек. Это случается тогда, когда неработоспособная свеча или возник пробой по одному из высоковольтных проводов.

Проверять свечи зажигания рекомендуется на специальном свечном стенде. Но, если такового нет, то можно воспользоваться общепринятыми «дедовскими» способами. А вот высоковольтные провода проверяются при помощи обычного мультиметра, где сопротивление по каждому проводу должно составлять около 5 оМ. В случае обнаружения поломанной детали, ее необходимо заменить.

Бензин

Но, кроме вышеуказанных причин, проблема может крыться на поверхности. Так, обычный некачественный бензин может привести к тому, что на панели автомобиля появится значок «Check Engine». Чтобы устранить поломку необходимо слить некачественное топливо и промыть систему подачи горючего. Но, если ездить долго на таком топливе, могут выйти со строя элементы питания, которые также при промывке стоит проверить.

Показатели диагностики

Перед диагностикой двигателя Лады Калины посредством разъема требуется выполнить визуальный осмотр и механическую проверку и оценить состояние основных узлов машины. Электронная диагностика направлена на выявление скрытых неполадок в работе для оценки каждого узла и детали в отдельности. С ее помощью можем анализировать показатели кислородных датчиков, характеризовать и оценивать работу системы управления, проверять зафиксированные ошибки, просматривать результаты ранее проведенных проверок и удалять их и даже получать данные движущегося автомобиля, что является важным моментом, так как многие отклонения в работе можно выявить исключительно в условиях полноценной нагрузки на авто.

К показателям работы двигателя относят:

Уровень напряжения аккумулятора (UACC). Для проверки одновременно включают все потребители энергии в авто. Норма для показателя напряжения — в пределах 14-14,5 В. Если он меньше, нужно по отдельности проверить все электрические цепи.
Массовый расход воздуха (AIR). Для его проверки жмут на газ, доводя число оборотов двигателя до 5 тыс., если значение показателя возросло до 200-250 км/ч, датчик массового расхода воздуха исправен.
Длительность импульса впрыска (INJ). Проверяют расхождение с нормой, просто нажимая на газ. Оптимальным считается колебание показателя на холостом ходу около 3-5, а при нажатии на газ — 15-20. Если выше нормы, значит есть проблема.
Показатель кислорода (ALAM1). Его значение не должно быть выше 0,7 В. Когда дойдет до этой отметки, воздух должен возвращаться, это будет свидетельствовать о том, что обратная связь работает нормально.
Число шагов регулятора холостых ходов (FSM) должно быть около 40-60, когда добавляем газ, 150-180.
Расчетный расход топлива (QT). Включает в себя несколько показателей, проверка которых требует спецоборудования и участия профессионала. Поэтому в домашних условиях можно определить только один из них. На холостых оборотах его колебание будет 0,6-0,9 л/ч.
