5.7.2 Датчик указателя температуры охлаждающей жидкости
Сервисное обслуживание и эксплуатация
Руководства ￫ Peugeot ￫ 206 (Пежо 206)
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Как заменить реле вентилятора на Пежо
Если предохранитель цел, то двигаемся дальше, Зачастую в Пежо 206 окисляются два реле питания, которые находятся за переднем бампером и отвечают за малую и большую скорость вентилятора, за мою память я их переделал уже наверно раз 30 если не больше. Итак как же нам посмотреть их состоянии при необходимости отремонтировать.

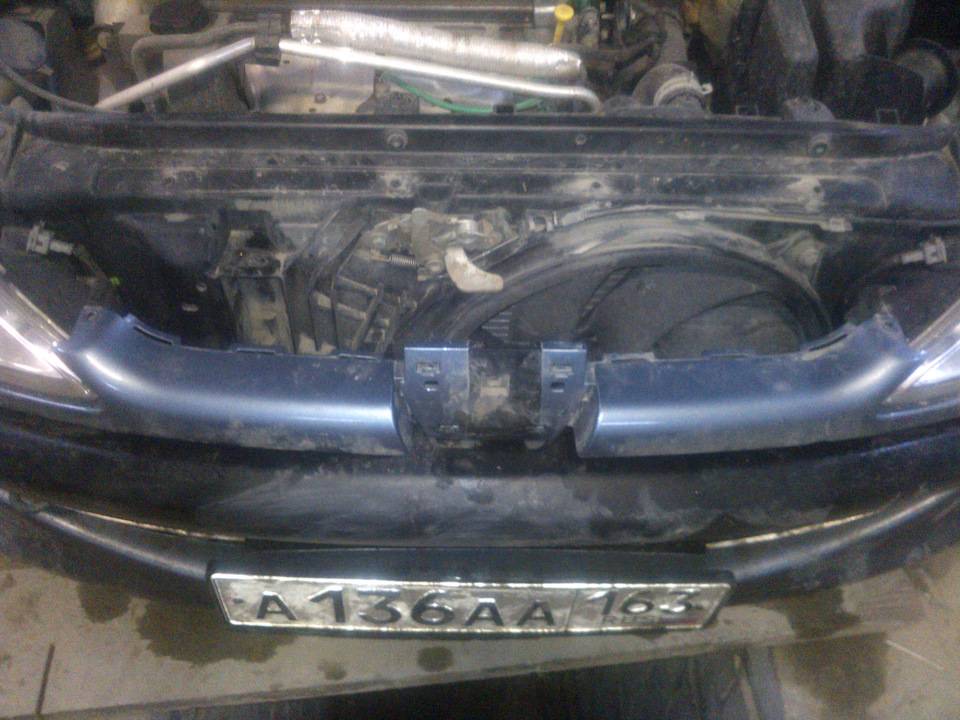

На верхней, передней панели бампера присутствуют клопы которые надо отстегнуть и снять переднюю решетку радиатора, вот она на фото ниже
Справа и слева она тоже пристегнута клопами, их тоже необходимо отстегнуть, так же она закреплена в центре, болтом с торексом на 30.

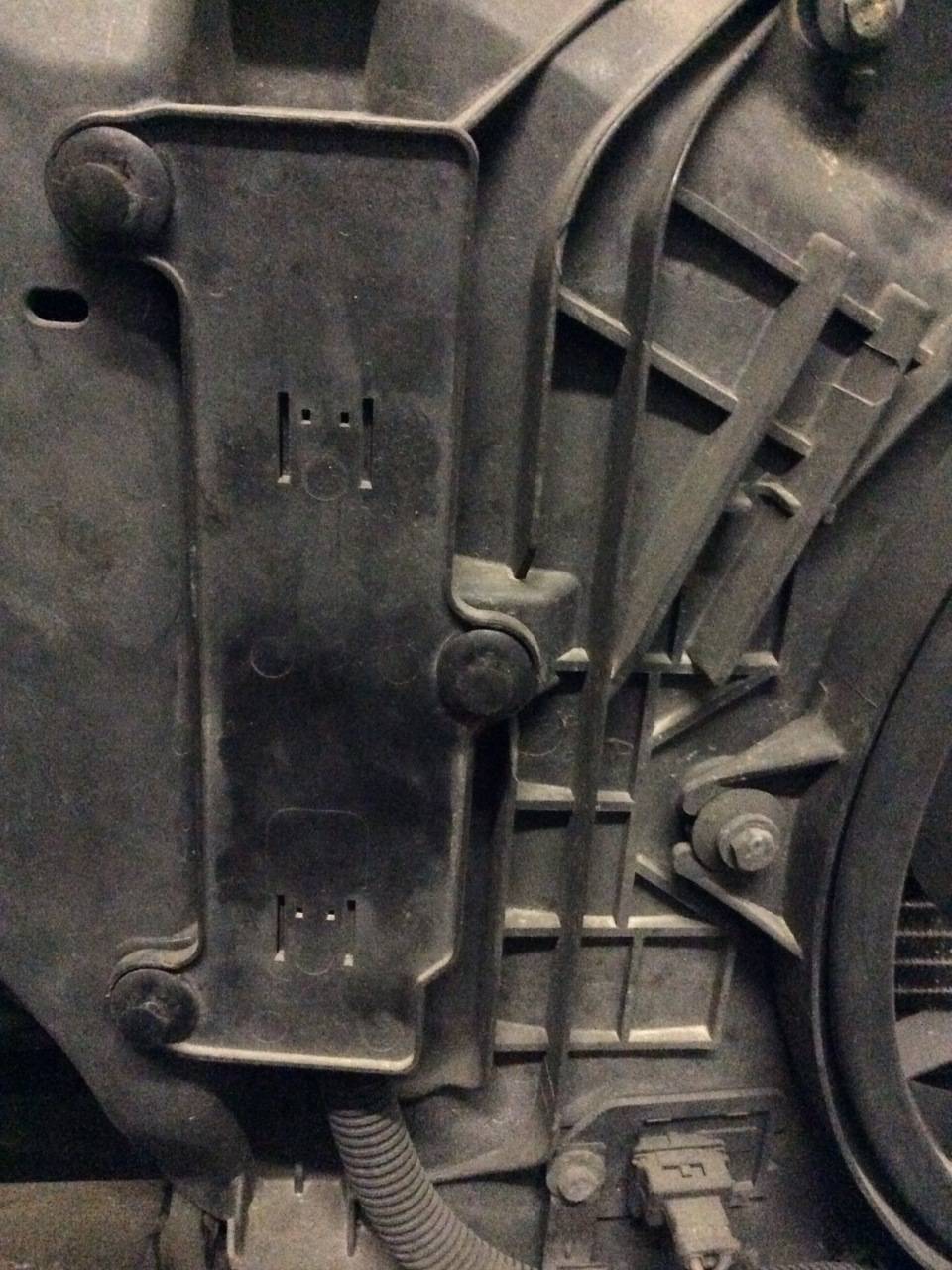

В общем ее необходимо снять, что бы у нас был доступ к блоку с двумя реле.

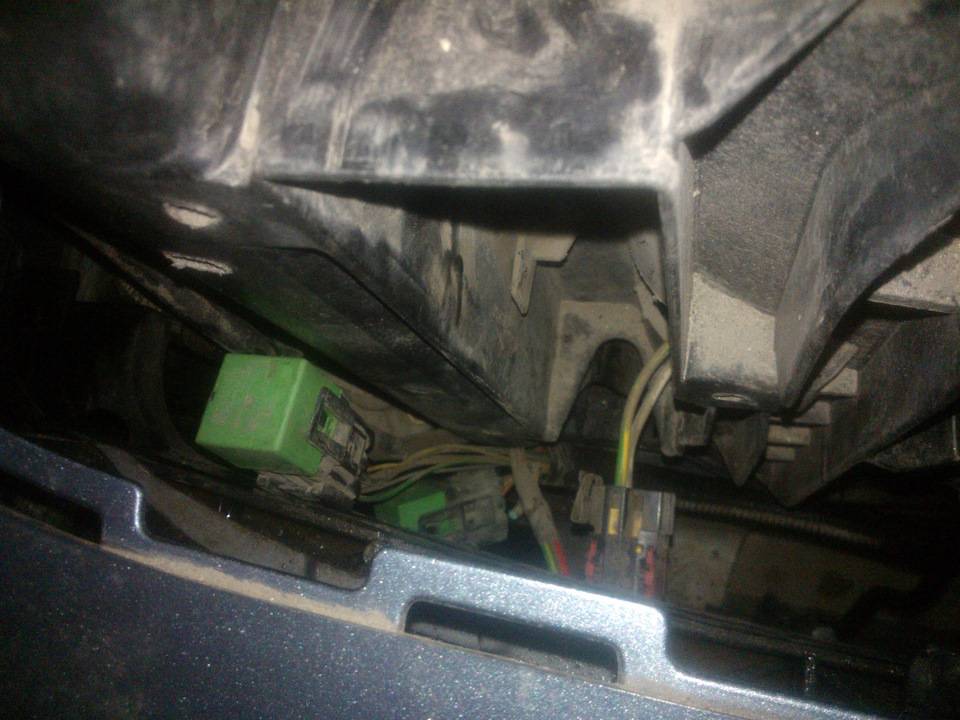

Если стоять впереди автомобиля лицом к нему, то по левую руку у нас будет вертикальная коробочка, она левее вентилятора охлаждения радиатора, крышка ее закреплена на 3 клопа которые мы тоже снимаем и открываем ее.
Как мы видим на фото на нижней колодке реле отгнил провод питания, отвечающий за высокую скорость вентилятора, верхнюю колодку и реле необходимо тоже заменить, так как окисление на ней тоже очень большое, она отвечает за малую скорость.

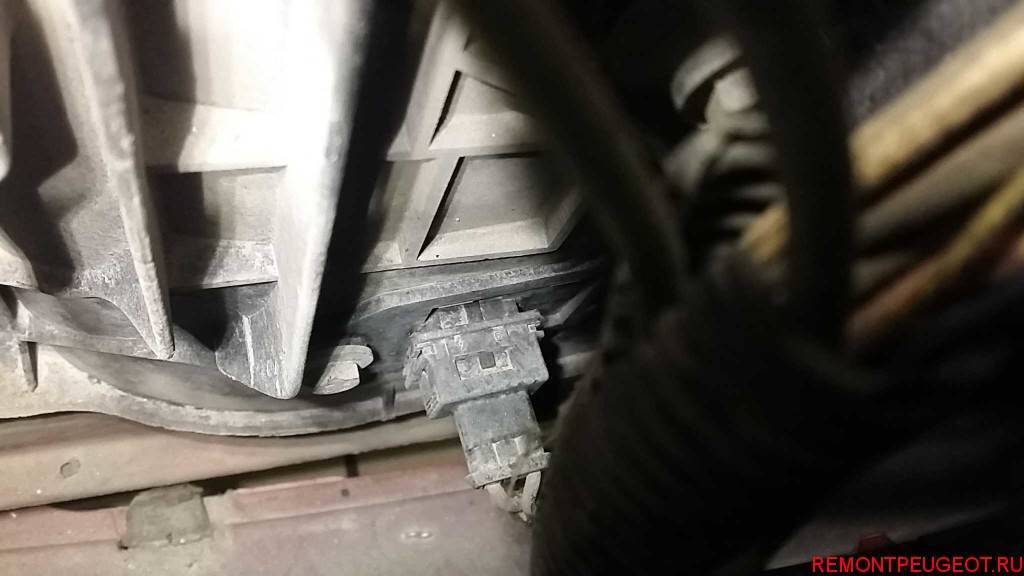

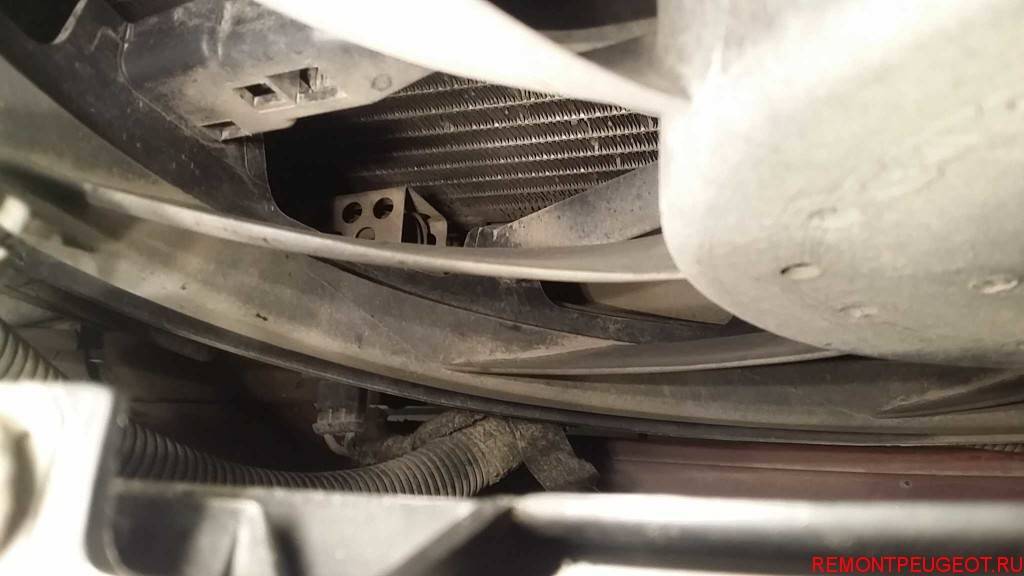

Так же чуть правее на фото виден разъем резистора малой скорости вентилятора, который тоже очень часто выходит из строя. Его тоже необходимо обязательно проверить.
Идем далее, если все проверки не принесли результатов, то переходим к тестированию самого вентилятора на Пежо 206, для этого нам понадобятся:
- Двойной провод
- Аккумулятор

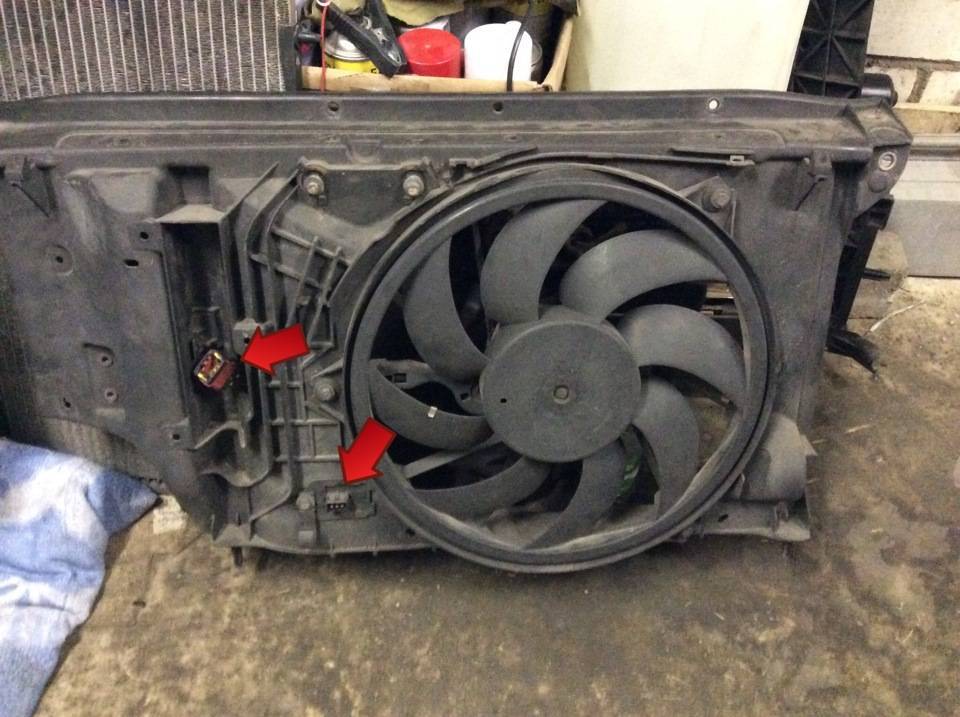

- Снять разъем с вентилятора
Напрямую подключаем вентилятор к питанию 12 вольт (полярность не имеет значения, просто если он рабочий, то он будет крутится в ту или иную сторону)
Так же можно прозвонить тестером разъем, на целостность обмотки моторчика вентилятора.
Если же все проверки не принесли положительных результатов в поиске неисправности, остается последнее, вскрывать проводку и искать перебитый или сгнивший провод, что безусловно сложнее всего.
Признаки выхода из строя вентилятора системы охлаждения:
- На приборной панели стрелка температуры уходит в красную зону.
- Автомобиль хуже отзывается на педаль газа
- Из под капота идет пар
- Не работает кондиционер
- В салоне появляется запах антифриза
Проголосуйте, понравилась ли вам статья?
(Проголосовало
7
, оценка:
4,71
из 5)
Загрузка…
Расположение бачка с антифризом
Бачок охлаждающей жидкости Peugeot 206 расположен под капотом автомобиля, перед двигателем. Он должен содержать раствор антифриза между как минимум двумя тест-полосками. Подходящий к эксплуатации антифриз имеет яркий цвет, отработанный тосол блеклый и незаметный. В охлаждающей жидкости не должно быть твердых образований, но если они есть, пора сменить антифриз.
Для этого потребуется стандартный набор инструментов и аксессуаров:
- емкость для слива отработанного раствора;
- трещотка с головками 13 и 17;
- отвертка;
- плоскогубцы.
Слив жидкости и промывка системы

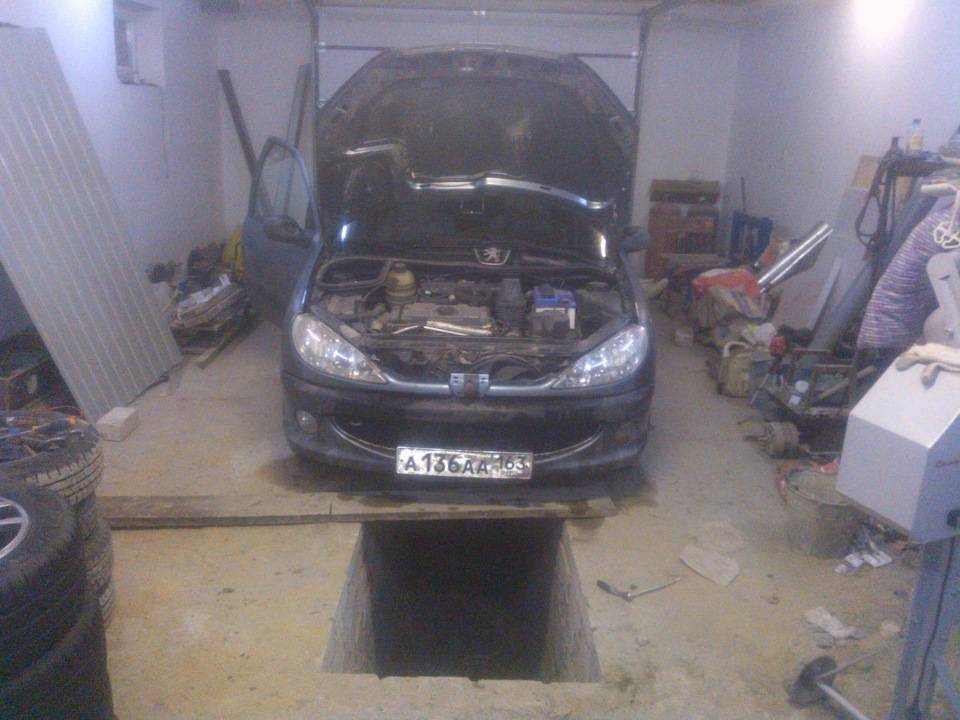

Для его замены потребуется найти яму или эстакаду, въехать в нее, зафиксировать седан в устойчивом положении. Перед заменой отсоедините отрицательную клемму АКБ. Алгоритм действий по удалению старого антифриза и заливке радиатора новым:
- Для свободного доступа к насосным отверстиям — снимаем воздушный фильтр и трубопровод, отсоединяем гибкий сильфон.
- Выкрутите болт крепления переднего края корпуса воздухоочистителя.
- Отсоедините шланг сапуна картера, чтобы открыть доступ к системе. К трубке прикреплена желтая защелка для правильной ориентации.
- Закройте открытые отверстия пленкой или лентой, чтобы предотвратить попадание влаги, пыли или грязи в систему.
- Снимите защиту картера с помощью головок на «13» и «17».
- Снимите крышку с бака и хомут на шланге.
На Пежо 206 начнет стекать охлаждающая жидкость, следует закрыть емкость. После того, как использованный антифриз уже был слит, следует открыть сливные отверстия. Один находится на патрубке печки, второй — на корпусе термостата. Колпачки легко откручиваются вручную. После этой процедуры трубы соединяются и с помощью лейки заливается моющее средство. При отсоединении шлангов происходит утечка из системы. Этот вопрос несложный для опытных автолюбителей и полезен новичкам.
Где находится датчик включения вентилятора Peugeot (Пежо) 206
Автомобиль: Пежо 206.Спрашивает: Михаил Орлов.Вопрос: где находится датчик включения вентилятора?
Не включается вентилятор на Пыжике 206. Все перепробовал: реле питания целые, предохранитель заменил, напрямую вентилятор крутит. Говорят, что надо еще датчик посмотреть.
Он где-то или в радиаторе, или в блоке где-то стоит. Помогите! Закипаю на первых километрах, вентилятор не жужжит….
Где искать датчик включения вентилятора на Пежо 206
The following two tabs change content below.
Похоже, что осталась действительно одна единственная причина такой досадной поломки. Благодаря наличию этого датчика, информация о температуре внутри двигателя передаётся на приборную панель. Кроме того, если значение выше нормы, то электрический импульс приводит в действие вентилятор.
Принцип работы устройства и местонахождения
Расположение термостата на Пежо 206.
Когда температура на приборной панели не повышается, вентилятор не включается, а двигатель все равно закипает, то причина понятна. Попробуем её устранить. Процедура несложная, как и само место нахождения.
Понадобиться открыть капот. С правой стороны к двигателю крепится корпус термостата.
Подходящие варианты новых устройств
На рынке много разных подходящих вариантов:
- фирма Autlog AS2131 (артикул 09457);
- производства Febi 37171 (артикул 09456);
- марки Valeo 700055 (артикул 200203-200902);
- модель Vernet WS2622 (артикул 200110).
Видео о проверке термостата и датчика на Пежо 206
Цитата(Ураган @ 6.12.2009, 14:28).
Иногда даже на гарантии приходится париться. В серис к официала обратился, так мне там приемщик заявил, что это нормально и т.к. двигло адаптировано к холодному пуску, то можно прогревать на ходу. Отвечаю, что ладно бы на ходу, так на ходу если прогревать, то температура выше 70 не поднимается. На что он заявил, что радиатор алюминиевый и тонкий и очень быстро охлаждает. И типа у него такой же пыжик и по трассе у него темп-ра около 80 держится. Короче результат был такой, что отправили восвояси. Но самое смешное, что когда на сервис записывался инженер по гарантии выслушав причину обращения и узнав, что я подозреваю термостат или датчик температуры, выдала шедевр: А Вы каким бензином заправляетесь 92м или 95м? Говорю: 95м, а что это так влияет на температуру? Отвечает, что 92й изначально убивает двигатель и Пежо рекомендует 95й. Как будто через термостат бензинпогоняется, а не антифриз. Подмывало спросить не блондинка ли она. Блин не сервис, а детский сад какой-то. Ясельная группа. У гарантийщиков одна ссылка видимо: запрвлялись 92м и испортили двигатель, а заодно и подвеску, тормоза и конечно же коробку передач вместе со сцеплением. Я в шоке. Так получится, что приедешь на ремонт по гарантии и скажут, что ездил на холодном двигателе и убил его.Вот сейчас думаю, что делать жаловаться в представительство Пежо или нет? Или для начала к директору дилера сходить пообщаться. Интересно представительство Пежо сюда заглядывает или нет? Если нет, то стоило бы. Наверняка много нового узнали бы.
съездий к другим.
Page 2
Привет всем! У меня ПЫЖ 206 хетчбек, 1. 4, 75 лс.
2004 гв, прошла хотя только 22 тыс, из них 16 тыс за 2 года, а за 6 лет у предыдущих хозяев – 6 тыс, хранилась у них в гараже теплом, зимой не ездила. Соли на наших дорогах нет. Начались проблемы с вентилятором охлаждения – не работала первая скорость.
Эта зима настала, двиган стал перегреваться на холостых или при медленной езде, стрелка доползала до 98 градусов и резко падала в красную зону, загорался STOP! При этом включался бешено вентилятор на второй скорости. Прочитал все, что пишут про это и решил – или реле с проводами закисли или резистор.
Поехал к электрику, тот за 20 мин. прозвонил цепи – точно, резистор, причем сгорел конденсатор. Резистора нового нет, ждать 20 дней из Германии, поэтому соединил напрямую без конденсатора, все заработало, обе скорости, на холостых первая включается где-то на 97 град.
, температура падает на 90, и так по кругу, при езде не поднимается выше 85, но правда март еще:) Жду нового резистора. И проверили состояние обоих реле вентилятора – на одном контакты слегка начали окисляться, на втором вообще как новые, все клеммы обработал аэрозолью от коррозии, надеюсь, дальше проблем не будет.
Сервисное обслуживание и эксплуатация Руководства Peugeot 206 (Пежо 206)
Предупреждение
Не работайте в непосредственной близости от лопастей вентилятора, чтобы избежать травм. Вентилятор может включиться самопроизвольно!
Расположение главного реле двигателя, реле кондиционера и реле вентилятора в главном релейном блоке
C. Реле вентилятора N2.
Как правильно произвести замену датчика включения вентилятора?
Типовой набор инструмента и приспособлений для замены:
- набор головок;
- удлинитель с трещоткой;
- плоскогубцы;
- отвертка с плоским жалом;
- герметик;
- головка для снятия датчика или подходящий гаечный ключ;
- емкость для слива жидкости (на 5-6 л);
- охлаждающая жидкость для доливки (0,4-0,5 л).
Последовательность шагов при замене:
- Охладить двигатель до комфортной температуры.
- Подставить емкость и слить охлаждающую жидкость из радиатора. Для доступа к крану слива, возможно, потребуется снять защиту картера двигателя или пластиковые брызговики. На некоторых автомобилях требуется демонтаж патрубка системы отопления.
- Отключить от датчика штекер проводки. Осмотреть клеммы, очистить от грязи и следов окисления. Проверить состояние проводов, подходящих к штекеру. При растрескивании или иных дефектах изоляции необходимо заменить изношенный участок. Подключение новых проводов должно выполняться с соблюдением полярности.
- Выкрутить неисправный датчик. Прикладывать большое усилие не рекомендуется, поскольку есть риск поломки радиатора. Для облегчения процесса допускается применение жидкостей типа WD40. Для доступа к месту установки датчика может потребоваться снятие аккумулятора, площадки под него или воздуховодов двигателя.
- Смазать резьбу нового датчика герметиком, предназначенным для работы в условиях повышенных температур.
- Установить на датчик новое уплотнительное кольцо. Повторное использование прокладок не рекомендуется, поскольку не обеспечивается герметичность стыка.
- Вкрутить датчик на место и затянуть с необходимым моментом.
- Установить на датчик штекер проводки.
- Восстановить уровень охлаждающей жидкости в соответствии с инструкцией по обслуживанию автомобиля.
- Прогреть двигатель до рабочей температуры и проверить работу нового устройства. В течение первых дней эксплуатации внимательно следить за температурой охлаждающей жидкости. Это касается в основном автомобилей отечественного производства, поскольку датчики часто бывают бракованными или настроенными на неправильную температуру срабатывания.
На некоторых автомобилях после включения зажигания проводится диагностика нового датчика, заключающаяся во включении на 15-20 секунд вентилятора охлаждения (на холодном двигателе).
Как подобрать новый датчик?
При покупке нового датчика рекомендуется приобретать устройство того же типа и диапазона, что и стоял ранее. Однако допускается замена прибора на аналогичный, близкий по характеристикам.
Рекомендации по выбору датчика:
- рабочее напряжение датчика должно соответствовать напряжению в бортовой сети;
- штекер подключения должен соответствовать жгуту проводки;
- датчик должен соответствовать току в цепи. Недопустимо применять в цепи прямого подключения вентилятора устройство, рассчитанное на работу с реле;
- температурный диапазон срабатывания должен быть близким к маркировке на поломанном устройстве;
- корпус датчика должен иметь резьбу и длину резьбовой части соответствующего размера.
На современных автомобилях иностранного производства датчик включения вентилятора подбирается по оригинальным каталогам запасных частей.
Техническое описание и расшифровка ошибки P0717
Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0717 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
На главном валу трансмиссии имеются специальные канавки, которые проходят в непосредственной близости от конца датчика. Когда канавки проходят мимо датчика, цепь прерывается, и формируется электронный импульс. Этот импульс, принимается PCM как шаблон формы волны, который он опознает как входной сигнал скорость турбины.
Признаки, не работает датчик скорости
- стрелка спидометра не реагирует на движение автомобиля;
- стрелка установилась в одном положении независимо от того, движется автомобиль или стоит на месте;
- стрелка движется рывками или ведет себя совершенно непредсказуемо. Например, дает явно завышенные или заниженные показатели.
Если один из этих признаков присутствует на вашем авто, то существует высокая вероятность отказа ДСУ. Отказать датчик может по следующим причинам:
- механическая поломка в процессе эксплуатации. Случается на старых автомобилях;
- заводской брак при изготовлении, может проявиться даже на новом автомобиле;
- разъем, посредством которого происходит его подключение, расшатался или его контакты окислились.
Видео о проверке термостата и датчика на Пежо 206
Всем привет друзья, сегодня не большая запись с пометкой: НАБЛЮДЕНИЕ
Запись посвящена вентилятору радиатора и его релюшкам включения, возможно кто то столкнется с подобным и моя запись поможет ему найти быстрое решение своей проблемы (хотя я не то что бы столкнулся, просто вовремя заметил начальную стадию у себя, и предотвратил дальнейшие, возможные проблемы).
А наблюдал я сегодня вот за какой штукой друзья:
Не так давно я разобрал “морду” машины, для: СНИМАЕМ КОНДИЦИОНЕР AC Кондиционер то я снял, ну и заодно я решил проверить как там проводка? Как релюхи? Как контакты? Если что то замечу, мол устраню-поправлю) и вот чего заметил:

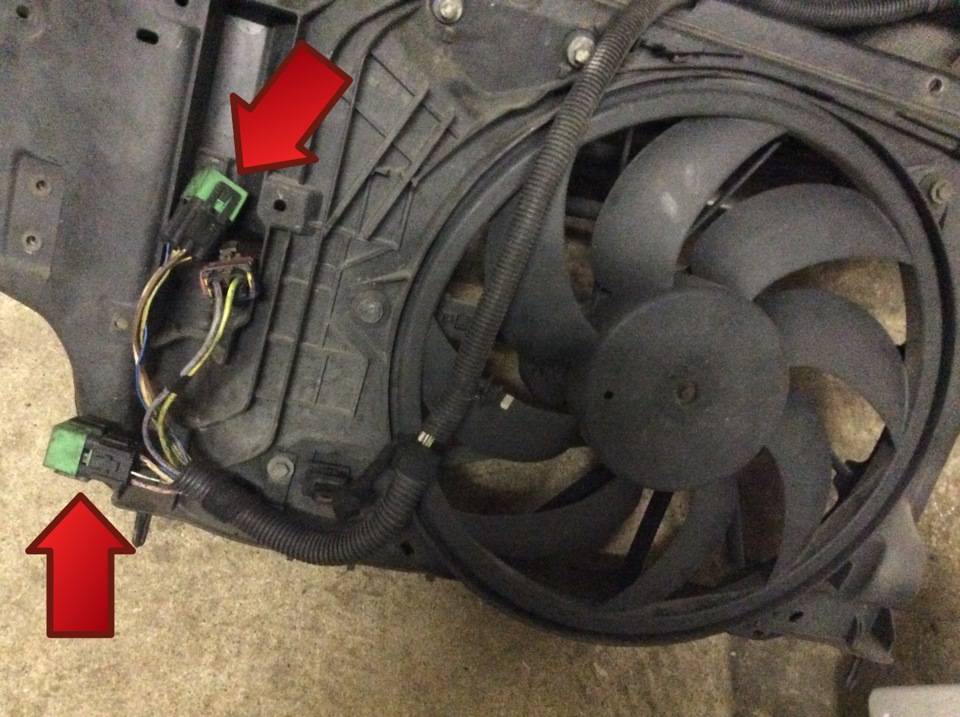

Вынимаем значит весь этот жгут наружу, в нем нас интересует всего несколько реле.

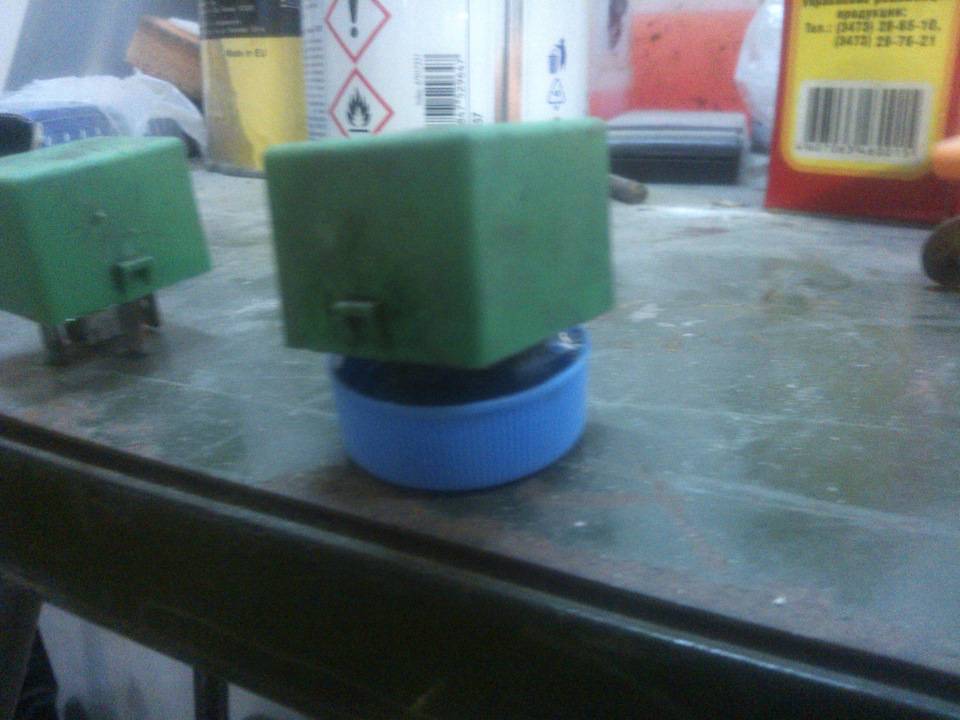

Расскажу о них по подробней: это два реле включения вентилятора)
Первое (далее реле#1) как я понимаю включает вентилятор в такой лайт режим, на 98 +- градусах, при включении вентилятор начинает меееедленно вращаться, вух — вух — вух — вух неспееешно так))) как ленивый сскн сын))
А второе реле (далее реле#2) отвечает за злой и жесткий обдув при перегреве, включается на 110 +- градусах, вентилятор жужжит и молотит, это слышно, видно, и даже можно почувствовать булочкой сидя за рулем)
Так вот вынял я значит эти реле из разьемов для ревизии и осмотра, смотрим:
Так вот я к чему клоню братцы, моя машина за последние 3 года проехала меньше, чем я прошел пешком, она стояла в сухом гараже, зимы не видела вообще, как и шлякаЦи, дождей, грАзи, итп) да собственно она вообще нихренашеньки не видела, кроме ворот гаража (вид снутряни) но это не помешало клемам этих реле подкиснуть!
Делаем выводы, если вы ездите каждый день, и круглый год… и у вас проблема с режимами работы вентилятора, или случается перегрев движки, смотреть нужно сразу сюда!
Хороший контакт — Хороший контакт) а Зомби Зомби Зомби)) ну эт если кто то поймет, я шуткую)
Вот такое наблюдение вышло, возможно кому то поможет

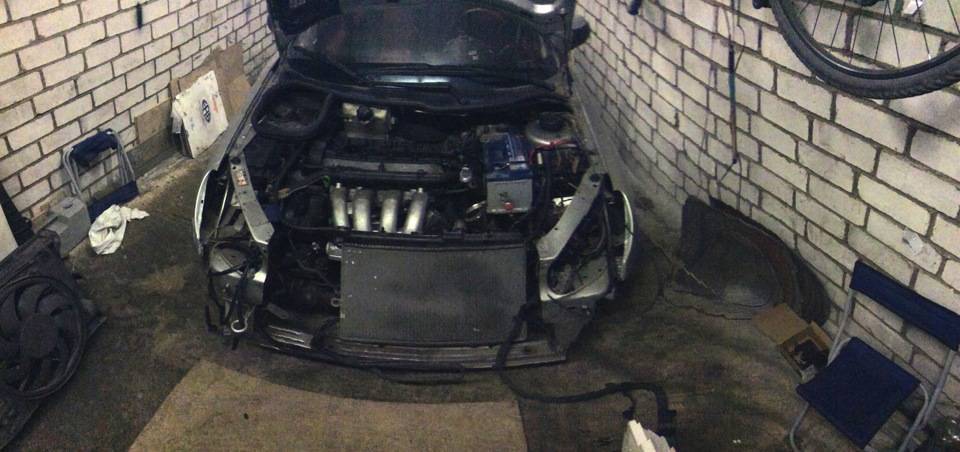

Ну и на последок маленькая панорамная фотка:
Всем здоровья друзья, не забывайте про родителей, ведь мы все что у них есть!
Стою я значит в пробке с утра на работу как обычно, ничего не предвещало беды, как слышу писк из приборки, в голове сразу мысль — кончился бензин, взглянул на приборку:
температура поднялась к 120 градусам!Я бегом включил печку на всю катушку, от жары открыл окна сидел как в бане, смотрю температура поползла вниз…В итоге минут через 5-8 температура вернулась к 80-ти градусам.Приехал с работы вечером, так как ехал без пробок то температура почти не поднималась выше 90 градусов так как у нас уже до -6 градусов доходит, и начал проверять вентилятор завел машину и ждал.Температура 90, 100, 110 вентилятор даже не мурлыкнул, включил печку опять и остудил машину, проверил все предохранители все было целое и поехал в гараж.Начинаем с проверки реле
После всего проверил оба реле так: 85 и 86 контакт, должно быть сопротивление обмотки катушки около 75 Ом30 и 87 контакт, контакта не должно быть и бесконечно большое сопротивление30 и 87А (вроде бы — средний контакт который) должен быть контактПосле этого подаем питание 12В от аккумулятора на катушку 85 и 86 контакт — щелкает ? значит реле рабочее.
Ну я довольный подумал — просто окислилось и начинаю все собирать думая что все уже починил.Подключил реле — завожу машину — включаю кондер ииииии… Флаг мне в руки ничего не работает (((

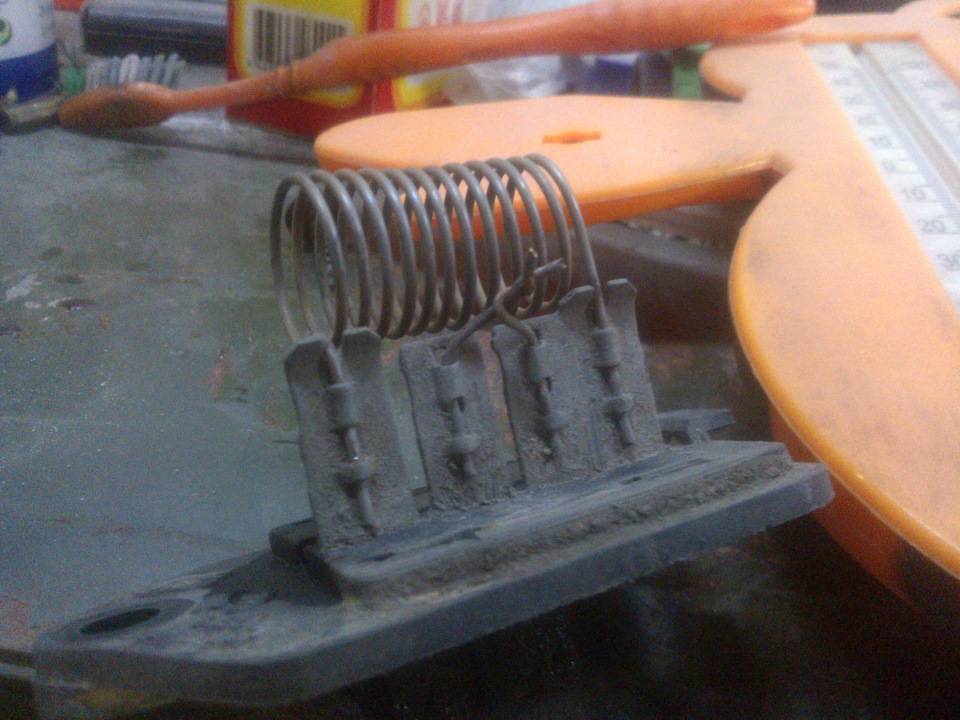

Подумал надо проверить резистор, снимаю, проверяю тестером контакты термопредохранителя и понимаю что предохранитель не “звонится” и нужно его заменить ну а пока на время:
Опять все начинаю подключать — завожу — и опять меня обломали ничего не включается
Заглянул в пространство где висели реле и понимаю, что все… это писец, откис провод от реле с концами.Посидел, покурил, подумал и пошел в дом за паяльником
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
