Преимущества
- снижение аварийности. Адаптивные фары отлично справляются с освещением проезжей части и прилегающих территорий. Благодаря этому водитель лучше оповещён обо всём происходящем на трассе, что позволяет вовремя среагировать и выполнить необходимые действия для предотвращения ДТП.
- более комфортное управление для водителя. Автоматический свет избавляет водителя от необходимости в переключении режимов работы фар. Оптика, установленная в машине, самостоятельно подстраивается под рельеф местности и условия освещения.
- помощь шофёру на опасных дорожных участках. Адаптивные фары проявляют себя лучше по сравнению со стандартной оптикой на опасных участках дороги (резких поворотах, подъёмах и спусках), а также в условиях минимальной видимости (туман).
- наличие интеллектуальной системы управления. Адаптивный свет в современных бизнес-седанах и других автомобилям подстраивается под определённую дорожную ситуацию без участия водителя. Система принимает верное решение с минимальной вероятностью ошибки на основании данных, полученных от большого количества датчиков. Шофёру только необходимо выбрать режим работы умных фар.
Принцип работы
В основе этой системы безопасности лежат датчики, которые могут улавливать тепловые и инфракрасные сигналы. Также есть специальная камера, которая снимает изображение. После чего вся информация передается на бортовой компьютер.
После чего бортовой компьютер обрабатывает полученную информацию и проецирует ее на дисплей в виде бесцветного масштабного образа.
Вообще, по принципу действия различаются два вида системы ночного видения.
- Активные. При своей работе используют дополнительные источники инфракрасного цвета, которые устанавливаются на автомобиль отдельно. На выходе водитель получит высокое разрешение и четкость изображения. Дальность работы таких систем доходит до 250 метров. Активные системы для своих автомобилей используют концерны Тойота и Мерседес.
- Пассивные. У таких систем нет своего инфракрасного датчика. Однако тепловизор самостоятельно фиксирует инфракрасное излучение от самих объектов. Работает он на расстоянии до 290-320 метров. Контрастность на выходе будет очень высокой, а вот разрешение, напротив, низкое. Такие системы безопасности бывают у БМВ, АУДИ и Хонда.
Какая система лучше?
Наиболее совершенными и информативными, по мнению специалистов являются именно активные системы ночного видения. Разберем их работу на примере одной их технических новинок от концерна Мерседес – системе Night View Assist Plus. ЕЕ уникальность заключается в том, что благодаря совершенным датчикам она проинформирует водителя о ямах и неровностях на дороге и предупредит пешеходов о потенциальной опасности. Чтобы понять, как это работает давайте, разберемся из чего, состоит система:
- инфракрасные активные камеры — они располагаются в фарах головного света;
- видеокамера — находится за лобовым стеклом;
- электронный блок управления;
- дисплей в кабине — на него будет выводиться вся информация.
Итак, работа системы построена следующим образом:
- ик-камеры фиксируют всю окружающую дорожную обстановку – препятствия неровности, пешеходов и встречный транспорт;
- задача видеокамеры, понять в какое время суток едет автомобиль, а также следить и вовремя предупреждать о наличии на трассе помех или других автомобилей, которые движутся по встречной полосе или просто едут впереди;
- электронный блок управления, должен обработать и проанализировать всю полученную информацию, после чего она будет выведена на экран информационного табло.
Последний, кстати, в зависимости от модели автомобиля может быть как отдельным, так и интегрированным в навигационную систему машины.
В самых первых системах ночного видения информация проецировалась прямо на лобовое стекло. Однако во время испытания, выяснилось, что это только мешает водителю.
О пешеходах, которые могут не заметить приближающийся автомобиль, разработчики системы безопасности тоже позаботились. Они будут предупреждены об опасности с помощью коротких световых сигналов. Однако работает это лишь в том, случае если нет встречных машин, чтобы не ослепить их водителей.
Идеальными для работы системы являются следующие условия:
- скорость движения автомобиля более 45 километров в час;
- расстояние пешеходов и помех на трассе не далее, чем 80 метров от автомобиля. (В иных случаях информация может быть незначительно искажена).
Установка системы
Вообще, система ночного видения для премиального автомобиля, является штатной частью системы активной безопасности и переустанавливается еще с завода. Однако на сегодняшний день можно при желании приобрести системы и отдельно и установить ее хоть на Жигули.
Стоимость комплекта от 50 до 100 тысяч рублей. Кроме того, придется заплатить за монтаж и настойку оборудования. Сделать это самостоятельно весьма непросто.
Будущее системы ночного видения автомобиля
Сейчас подобные системы безопасности скорее экзотика, которую можно встретить только на очень дорогих машинах. Однако суда по темпам развития системы, вскоре она может стать и весьма обыденной опцией, которая появится даже на наших Жигулях. В дополнение к автопилоту, естественно.
Пока же инженеры занимаются совершенствованием своего детища. К примеру, недавно, компания БМВ представила интеллектуальную систему безопасности, которая находит пешеходов в опасной близости от проезжей части. Делается это при помощи датчиков сердцебиения. Они умеют находить живое существо в радиусе 100 метров от двигающегося автомобиля. Информация об этом выводится на специальный дисплей, кроме того, система сама освещает идущего по обочине пешехода с помощью специальных диодных фар, которые могут поворачиваться на 180 градусов и освещать объекта находящиеся даже на отдалении от проезжей части.
Автоматическое включение ближнего света фар своими руками. Схема
Электрический паяльник с регулировкой температуры
Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…
Подробнее
Изменения в ПДД, внесенные в ноябре 2010 года, обязывают водителя транспортного средства включать дневные ходовые огни, либо ближний свет фар, либо противотуманные фары независимо от времени суток и условий видимости.
Данное устройство будет хорошим дополнением для тех транспортных средств, которые не оснащены системой автоматического включения ближнего света фар. Приведенная в данной статье схема предназначена для автоматического включения фар при запуске двигателя автомобиля. Как известно, работающий генератор создает напряжение в бортовой сети в районе 14…14,4 В, и это выше чем напряжение аккумулятора (12В).
Схема автомата отслеживает напряжение в сети автомобиля, и если оно превысит 13,2 В, то через примерно 1 секунду активирует два реле. Первое реле служит для питания габаритных огней и приборной панели, второе служит для дневных ходовых огней или ближний свет фар. После выключения двигателя освещение отключается.
Принципиальная схема приведена ниже. Компаратора DD1.1 (LM393) сравнивает опорное напряжение, поступающее от стабилитрона на 5,6 В (VD2) с напряжением поступающим с делителя напряжения на резисторах R1, R2, R3. Потенциометр R3 используется для точной настройки, чтобы автомат реагировал на входное напряжение в диапазоне 13,2…13,3.
Резистор R5 между выходом компаратора и неинвертирующим входом вносит положительно обратную связь, обеспечивая работу компаратора с гистерезисом. Чтобы состояние компаратора снова изменилось, необходимо чтобы напряжение снизилось ниже 10,6 В.
Таким образом, нет никакого опасения, что в результате какой-либо большой нагрузки на бортовую сеть автомобиля свет фар отключиться. Это произойдет только после выключения зажигания, или, например, в момент попытки запуска двигателя стартером.
Цепь из элементов R6, C3 отвечает за задержку включения фар после запуска двигателя. Для указанных значений задержка составляет примерно 1 секунду. Для реализации этой задержки предназначен второй компаратор DD1.2. Он сравнивает напряжение на конденсаторе C3 с опорным напряжением, полученным со стабилитрона VD2.
К выходу компаратора DD1.2 подключен транзистор, который управляет выходным реле. К катушкам реле, параллельно в обратном направлении, подключены диоды VD3 и VD4, защищающие транзистор от всплесков напряжения в момент выключения реле. Диод VD1 защищает от ошибки подключения питания (переплюсовки). Нагрузочная способность схемы зависит от примененных реле.
Для настройки устройства необходим регулируемый блок питания или источник напряжения 13,2 В. Переведите потенциометр R3 в крайнее левое положение. Затем падаем питание 13,2 В. Постепенно вращаем потенциометр R3 право до тех пор, пока не услышим включение реле. Затем уменьшаем напряжение и при этом реле должно отключиться. Снова повышаем напряжение для проверки. Правильно отрегулированная схема должна включаться при напряжении 13,2…13,4 В.
Работа данной схемы проверена в Proteus:
Файл проекта в Proteus (12,6 KiB, скачано: 774)
Провода от реле должны иметь минимум 1 мм2 сечения. Стоит дополнительно установить на корпус выключатель питания, чтобы в некоторых случаях иметь возможность отключения автомата.
Небольшим недостатком данной схемы является тот факт, что фары ближнего света будут находиться во включенном состоянии и при переключении дальнего света. Такая работа лампы не рекомендуется и значительно уменьшает ее срок службы. Отсюда рекомендация — во время длительных ночных поездок рекомендуется отключить автомат выключателем на корпусе.
Профессиональный цифровой осциллограф
Количество каналов: 1, размер экрана: 2,4 дюйма, разрешен…
Подробнее
Характеристика фар DRL

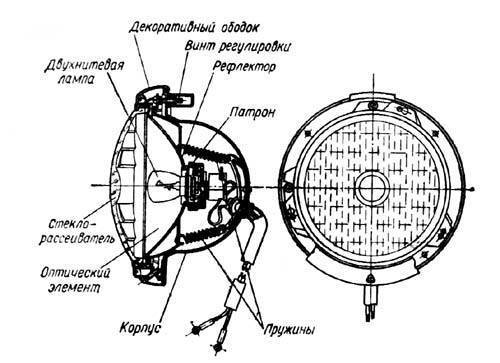

Комплект контроллера ламп ДХО Вместо дневных ходовых огней водитель может использовать фары DRL, эта разработка была придумана европейскими специалистами. В данном случае в отражателе используется галогенный источник света мощностью 12 ватт, очень похожий на ан дальнее освещение. При установке такой оптики световой поток будет направлен не на дорожное покрытие, как при ближнем освещении, а в глаза другим автомобилистам. Но при этом он не будет слепить водителей, а обеспечит более лучшую видимость авто на дороге. Если вас заинтересовал этот способ, такую функцию можно реализовать при помощи дальнего освещения, при этом фары будут светить не на половину, а только на треть мощности.
Принцип работы
Как же работает дальний свет в полнакала? Когда водитель включает дальнее освещение, оптика будет гореть довольно тускло, однако этого хватит для того, чтобы обозначить свое транспортное средство на дороге. При этом свет не будет слепить других участников дорожного движения. Разумеется, для этого необходимо установить отдельную кнопку. Когда эта кнопка отключается, оптика перейдет в режим работы дальнего света. Следует отметить, что это никак не повлияет на реализацию всех функций дальнего освещения (автор видео — Виталий Сусский).
Плюсы и минусы
Если вы решили использовать дальний свет в полнакала вместо ДХО, то при правильной реализации задачи вы сможете ощутить на себе следующие преимущества:
- Во-первых, вам не придется покупать отдельно светодиодную оптику и тратить время на ее установку. Соответственно, если вы ничего не понимаете в электрике, вы также избавляете себя от необходимости тратиться на установку фар.
- Во-вторых, при правильной реализации схемы вы сможете добиться того, что нагрузка на аккумуляторную батарею будет более низкой. Соответственно, вероятность того, что более устаревшая АКБ быстрее разрядится, сводится к минимуму. Особенно это преимущество актуально для автолюбителей, которые используют подсевшие аккумуляторы в холодное время года, когда они еще быстрее разряжаются.
- В-третьих, ресурс эксплуатации источников ближнего освещения становится более высоким. Так что вы избавляете себя от более частых финансовых затрат на покупку ламп.
- Кроме того, при реализации системы DRL световой поток будет светить немного выше, соответственно, транспортное средство будет более заметным в потоке автомобилей.
- При включении этой функции задние габариты гореть не будут, таким образом, они не смогут «замаскировать» стоп-сигналы. Это не только способствует повышению безопасности при движении, но и позволяет увеличить ресурс эксплуатации задних ламп.
- Также вы не столкнетесь с проблемой приглушения подсветки интерьера. Когда габаритные огни включены, а на улице яркое солнце, водителю будет сложнее увидеть экран магнитолы.
- Некоторые автолюбители отмечают, что при правильном подходе можно даже добиться снижения расхода топлива. Этот показатель небольшой, составляет всего около 0.15 литров в час. Тем не менее, такого достоинства можно добиться только в том случае, если двигатель работает правильно и расход горючего не увеличен по сравнению с нормой.
Что касается недостатков, то в принципе, их нет. К минусам можно отнести только монтаж и реализацию схемы, которая может вызвать трудности. Но и эту проблему можно решить, внимательно ознакомившись с инструкцией или обратившись к специалистам.
Электронные поделки › Блог › Дальний «в пол накала»
Данный контроллер подходит для реализации работы галогеновых ламп дальнего света фар в режиме ДХО, когда они светят на треть своей яркости. Контроллер имеет кучу программируемых всевозможных функций с энергонезависимой памятью, имеет 4 входя управления, которые можно подключать к любым источникам сигналов в любом количестве в «плюсовые» и «минусовые» датчики.
Размер контроллера невелик, всего половину спичечного коробка, для подключения используются клеммы (силовые на 20 Ампер) что облегчает процесс монтажа и намного надежнее, чем городить скрутки проводов.
Контроллер идет в корпусе, где есть два индикатора (один цветной для настройки, второй дублирует работу лампы дальнего) и две кнопки для настройки яркости и системных настроек.
Отличие от прошлой версии в наличие встроенного реле обхода, а точнее управления штатным реле фар. Это необходимо, когда лампа дальнего света с одной стороны по плюсу подключена к штатному реле фар, а по минусу подключена к переключателю света. Так же реле можно использовать для других случаев, к примеру для блокировки срабатывания шторки в линзе ксеноновой лампы при работе дальнего в пол накала.
При наличии или при установке ксенонового или светодиодного модуля билинзы, для управления шторкой билинзы при наличии дальнего в пол накала, есть специальный контроллер шторок билинз, который отключает шторки билинз при работе дальнего в пол накала. Описание его тут: www.drive2.ru/o/b/581659519231199420/
Наличие встроенного реле позволяет не городить схемы с кучей дополнительных реле и врезок в проводку, и можно утвердительно сказать, что данный контроллер подходит на многие автомобили ( ну конечно если только дальний это не штатная ксеноновая лампа и если в подрулевом переключателе света контакты ближнего света находятся в «вечнозамкнутом» состоянии ). Но все же, в самом сложном варианте схемы дальнего, когда ближний свет фар включается через реле по плюсу, и в то же время дальний работает через подрулевой по минусу, используя реле ближнего, без дополнительного вмешательства в проводку не обойтись
Так же есть сразу две версии: » по плюсу» и «по минусу» Для поиска точек подключения обязательно нужно знать и иметь перед собой электросхему автомобиля, той части, которая отвечает за головной свет фар. К примеру, точки подключения силовой части и встроенного реле :
Как видно, все точки подключения силовой части находятся в районе подрулевого переключателя. Силовой вход подключен к минусу, по этому версия контроллера «по-минусу». Встроенное реле контроллера управляет штатным реле головного света, так что городить дополнительные реле нет необходимости.
Ну и самое главное при монтаже соблюдать правила безопасности. Все соединения должны быть надежными, особенно в силовой части и в сигнальной земле. Силовая часть в обязательном порядке должна иметь цепь предохранителя. Как правило, достаточно штатного предохранителя фар. Но, к примеру, при подключении силового плюса от зажигания, штатный предохранитель фар «выпадает» из схемы, поэтому нужно учитывать это, и подключить силовую часть электрически грамотно, не допуская перегрузки током замка зажигания, не допуская перегрузки током штатных силовых цепей через точки подключения. Так же необходимо соблюдать пожарную безопасность. Контроллер должен быть установлен в отдалении и без соприкосновения с пластиком, войлоком и остального потенциально горючего материала. То же самое, касаемо зоны подключения силовых проводов, ибо медь — это отличный проводник тепла. Корпус контроллера не горюч и не поддерживает горения, но его нельзя заматывать изолентой, располагать вблизи нагреваемых поверхностей и т.д.
Описание внешнего вида и процесса настройки:
Источник
Легальная установка дополнительного света согласно индексу освещенности
Согласно стандарту ECE, фары, установленные в автомобиле не должны превышать максимальное значение индекса освещенности 100 , который вычисляется из суммы штатных фар автомобиля, и подключаемых дополнительных фар OSRAM. Каждый сертифицированный световой прибор имеет данный индекс на своем корпусе и все что вам нужно, это посчитать сумму всех значений индекса освещенности с каждого светового прибора и убедится, что эта сумма не превышает значения 100. При этом также существуют ограничения по количеству подключаемых дополнительных фар. Например для легковых автомобилей 12В вы можете подключить только две дополнительные фары дальнего света к основным двум фарам дальнего света, а для коммерческого транспорта 24В вы можете подключить не более четырех дополнительных фар дополнительного света к двум основным фарам.
Ниже приведем пример каким образом рассчитывается значение освещенности в вашем автомобиле если вы подключаете к своему легковому автомобилю дополнительный свет OSRAM со значением индекса 10.
Первым делом вам необходимо посмотреть на маркировку корпуса ваших штатных фар, например, на них мы видим следующие обозначения:
Это означает что индекс освещенности вашей фары составляет 12.5. Таким образом вам необходимо умножить 12.5 на 2 так как у вас 2 штатных фары, итого получаем 25. Далее, к этому значению мы прибавляем индекс освещенности OSRAM. Если вы устанавливаете фару дополнительного света OSRAM с индексом 10, то мы получаем общее значение 20 так как мы устанавливаем 2 дополнительных фары OSRAM. Итого общий индекс освещённости в вашем автомобиле будет составлять 45. Он рассчитывается по следующей формуле:
Он меньше 100, а это значит что установка фар согласно требованиям ECE по освещённости прошла легально.
Как у каждой штатной фары автомобиля, так и у фары дополнительного света OSRAM, индекс освещенности свой. С индексом освещенности фар вы можете ознакомиться, посмотрев на их корпус, а с индексом освещенности фар OSRAM вы можете ознакомиться из каталога с описанием технических характеристик.
Подключение к бортовой сети Калины
По схеме подключения никаких ограничений в ГОСТе и правил нет. Но включение и отключение дневных ходовых огней должны подчиняться определенным правилам. Ходовые огни должны самостоятельно включаться при запуске двигателя и выключаться при остановке мотора. При включении дальнего или ближнего света ДХО должны выключаться. Иногда автовладельцам Калины хочется дополнительно отключать дневные огни при прогреве двигателя.
Такой вариант возможен при определенных знаниях и навыках работы с автомобильной проводкой. При установке на Калину дневных ходовых огней в заводском варианте со схемой и инструкцией подключения с устройством управления обычно никаких проблем не возникает. Упомянутое устройство представляет собой реле с пятью выводами под номерами 85-87, 87а и 30. Для его подключения на Калину нужно найти любой провод питания из фар ближнего света и плюсовой провод от замка зажигания.
На все эти провода нужно установить по клемме типа «мама» с небольшим куском провода, тщательно изолируя места подсоединения. К клеммам реле также подсоединяются провода необходимой длины, но уже с клеммами типа «папа». Дальше провод от 86 клеммы реле необходимо соединить с корпусом автомобиля под любой крепежный болт. Сюда желательно сразу же подключить провод с маркировкой «минус» от ДХО.
После окончания монтажа можно провести проверку работы светильников на автомобиле Лада Калина. Для этого нужно включить зажигание. При заведенном двигателе должны загореться дневные ходовые огни. Дальше следует включить свет ближних фар, ДХО должны погаснуть, а ближние фары — загореться.
Читать также: Срок годности автомобильных шин
При переключении на дальний свет ситуация должна сохраняться. Далее нужно выключить дальний и ближний свет, при этом загорятся ходовые огни. Затем следует заглушить двигатель, огни дневного освещения должны потухнуть.
Давно хотел поставить дневные ходовые на свою калину, но из тех какие попадались в продаже были либо длинные либо выпирали, либо вообще ни к месту…и вот после долгих мук ожиданий и выбора взял себе:
Начинаем. Решил завести провод питания в салон через отверстие под приводом дворников. Для этого снимаем вначале аккумулятор, рычаги вместе с щетками с вала, потом пластиковую облицовку, ну и мотор-редуктор в последнюю очередь:
заодно прочистил отверстие для слива воды, было все забито землей почему то…:
Вынимаем резиновую заглушку:
Проводим через нее провод питания ДХО:
Заводим провод в салон, крепим:
Приготавливаем необходимый инструмент для крепежа самих ДХО:
Выкручиваем два самореза, которые держат нижнюю пластиковую решетку, вынимаем ее:
Намечаем, сверлим небольшие дырочки для дальнейшего закручивания в них саморезов:
Ставим нижнюю пластиковую решетку, две «лампы» на свои места:
В итоге установлено все по гостам :)(надеюсь):
Первый этап на этом закончен. Приступаем ко второму. Эти дхо имеют третий провод(желтый), который кидается на габариты, и по идее при включении габаритов дневные огни должны работать в пол канала. Но мне надо так что бы при включении габаритов/ближнего дхо полностью вырубались, в итоге этот желтый провод под корень отрезал что бы не мешался. Для того что бы ДХО отключались как я хочу, надо использовать 5-контактную релюшку ( avtogsm.ru/rele-5-kontakt-p211.html ), я долго искать не стал, а взял весь набор с проводами и предохранителем(помню по правилам дхо должны иметь возможность без проблемного ручного отключения) от неиспользованного Набора для подключения ПТФ для ВАЗ 2108…переделал распиновку под свои нужны(30 — питание ходовых огней, 85 — «масса», 86 — габариты, 88 — проводка, где появляется 12В после включения зажигания), лишнее отрезал:
Распиновка стандартоного МУС, сюда и будем вешать релюшку:
Вытягиваем нужные провода побольше из пучка проводом под панелью, и ставим на них реле:
Стягиваем, обклеиваем все что может издавать звук-моделином:
продолжение в следующей записи, у меня лимит загруженных фотографий на страницу кончился ))
Дневные ходовые огни на «Калину» не теряют популярности ввиду требования к автомобилям, где прописано, что даже днем авто по российским дорогам должны ездить с включенными противотуманками, дневным светом или ДХО. Такое нововведение производители этой оптики не упустили. Сегодня на рынке появилось большое разнообразие осветительных приборов, которые вписывают в государственные стандарты и одновременно придают транспортному средству презентабельный вид.
Читать также: Якорь генератора ваз 2106
ходовые огни на Ладу Калину
Для чего нужны противотуманки?
Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света
От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?
