Электропривод крышки багажника – срабатывает в любую погоду!

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с аккумулятора автомобиля. Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Замок багажника 2190-5606010-10 с электроприводом, устанавливается на крышку багажника автомобиля семейства Лада Гранта и ее модификаций. Замок (активатор) обеспечивает автоматическое открытие крышки багажника, чем существенно упрощает жизнь водителю. Замок нарисован лично мной по размерам! 3D модель замка крышки багажника содержит: — саму сборку замка (*а3d) — сборку фиксатора (*а3d) — замок сердцевина (*m3d) — зацеп (*m3d) — основание замка (*m3d) — пластину фиксатора (*m3d) — рычаг (*m3d)

Состав: 3D сборка по реальным размерам

Софт: КОМПАС-3D v12_SP1

Дата: 2018-10-08

Просмотры: 114

Добавить в избранное

Середина 2011 года очень важна в истории отечественного автомобилестроения. Именно этот период запомнился российским автолюбителям выходом новинки от Волжского автомобильного завода – седана Лада Гранта. Этот автомобиль успешно выполнил свое предназначение, а именно заменил классику семейства “Samara”. Созданный на базе Лада Калина, Гранта сегодня пользуется огромным успехом среди покупателей не только в России, но и далеко за пределами нашего государства.

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Монтаж

Не могу сказать, что установка электропривода является чем-то невероятно сложным. В действительности реализовать подобный механизм может каждый, кто умеет работать со слесарными инструментами, паяльником, а также видит разницу между транзисторами и диодами.

Примерно процесс монтажа выглядит следующим образом:

  • Требуется доработать купленный механизм, снять моторчик и развернуть так, чтобы он мог функционировать вдоль рейки. Болгаркой удаляют все лишнее;
  • Используя перфорированную металлическую заготовку, из нее делают крепежную планку;
  • На планке фиксируют рейку и моторчики привода. Такую конструкцию крепят на кузовных панелях;
  • Один конец механизма от стеклоподъемника, который не задействовали, монтируют на держатель крышки багажника;
  • Далее все вместе регулируется и доводится до нужного положения;
  • Заранее продумайте, как будете прокладывать жгут с проводами, чтобы проводка не перетерлась и не повредилась;
  • Схему подключения выбирают исходя из выбранного набора. В готовых комплектах есть специальная схема, то есть действовать нужно строго по ней;
  • Подключение к источнику питания осуществляется отдельным кабелем, который подводят к АКБ;
  • Для цепи питания используют отдельный предохранитель;
  • В салоне монтируется кнопка в удобном для водителя месте.

В плане простоты монтажа намного удобнее работать именно с готовыми заводскими комплектами. Изготовитель прилагает подробную инструкцию, следуя которой можно буквально за пару часов все сделать и наслаждаться результатом.

Автолюбители знают, что большинство современных иномарок оснащено устройством автоматизированного открытия/закрытия багажника с помощью специальной кнопки. Механизм работает от электропривода, избавляя владельца от необходимости каждый раз хлопать крышкой. Можно ли дооснастить свой автомобиль подобным механизмом, рассмотрим ниже.

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen.
В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Основные детали для сборки

Схема двери багажного отсека

Установка электродвигателя

Детали крышки багажника

Открытие багажного отсека может производиться несколькими путями:

  • путем нажатия кнопки на пульте дистанционного управления;
  • нажатием такой же кнопки, встроенной в водительскую дверь;
  • механическим способом при помощи наружной ручки.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Если в электрических цепях привода багажника возникла поломка, двигатели не отключаются, то есть остаются механически связанными с крышкой. Поэтому для открытия или закрытия двери в таком случае потребуется прилагать большое усилие.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.

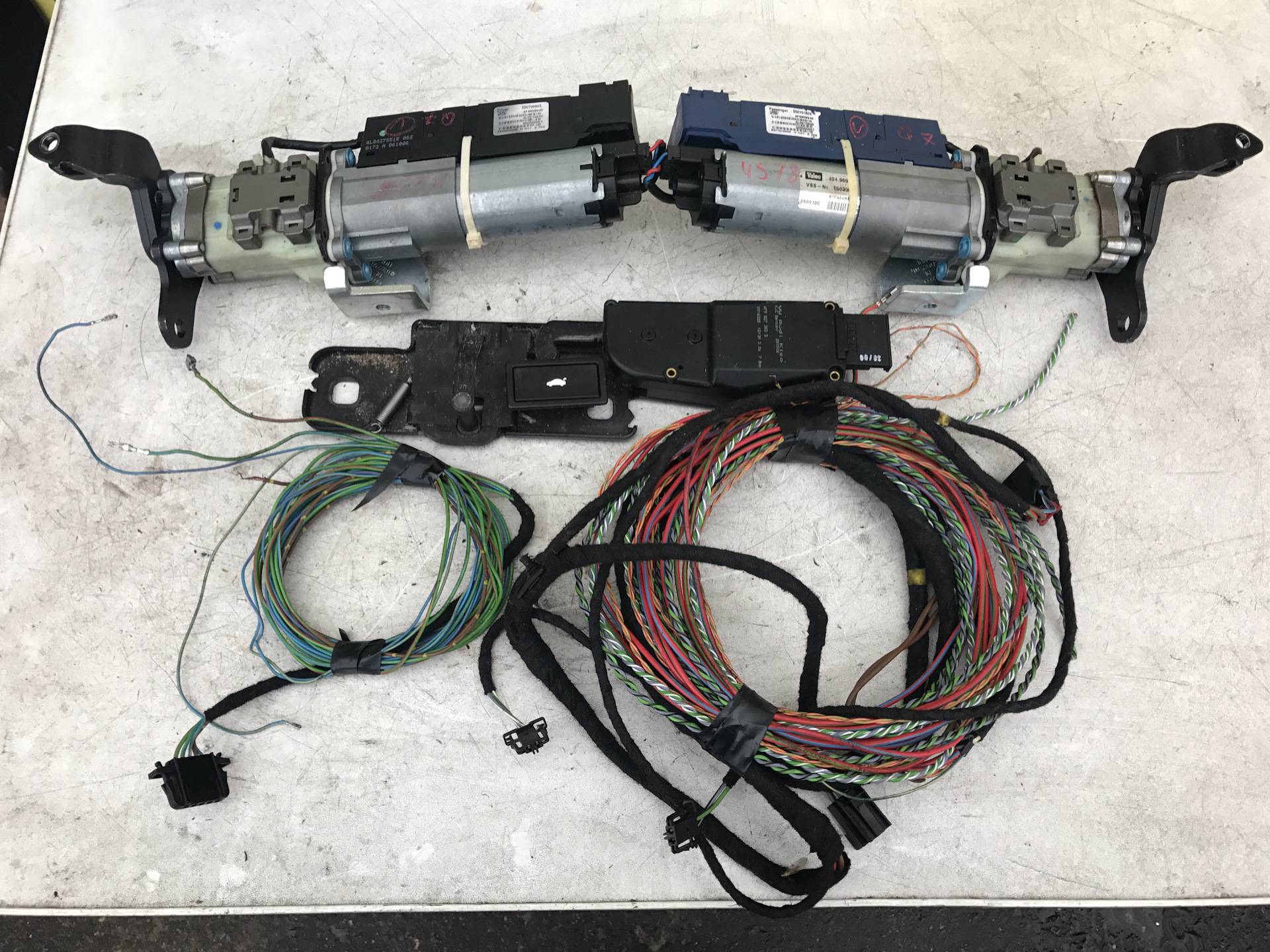

Набор для установки электропривода багажника

Электропривод багажника своими руками устанавливается по следующей схеме:

  1. В первую очередь необходимо аккумулятор отсоединить от питания.
  2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
  3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
  4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
  5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
  6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
  7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
  8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.
  9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
  10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх — кому как будет удобно.
  11. Если длины проводов недостаточно, то добавляем к ним заранее подготовленную проводку. Места соединения спаиваются и перематываются скотчем.
  12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
  13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

https://youtube.com/watch?v=4Y3BMh3q9Wg

Электропривод багажника с доводчиком является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Это интересно: Правильный выбор видеорегистратора

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

  • кнопка;
  • электродвигатель;
  • приводный шток;
  • предохранитель;
  • реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

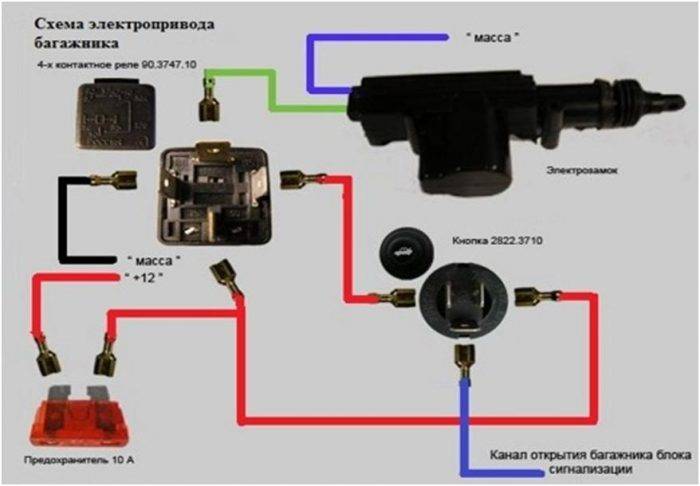

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением

Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды. Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации

Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже

Преимущества данной опции

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

  1. Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
  2. Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
  3. Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

  • Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
  • Реле четырехконтактное и специальная клемма для него.
  • Активатор.
  • Провода.
  • Разъемы «мама» и «папа», а также изолента и термоусадки.

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

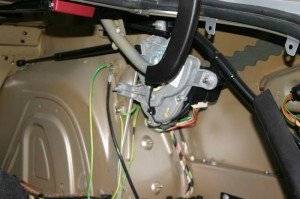

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Подключение изделия

Перед проведением работ с подключением обязательно следует откинуть клемму «минус» с АКБ. Для начала представляем схему, по которой будет функционировать изделие.

На электрозамок питание 12В будет подаваться напрямую от АКБ, хотя можно и воспользоваться проводом от прикуривателя. Для начала подключается провод к клемме «+» АКБ.

От АКБ подается питание на реле, которое можно расположить как в салоне, так и в подкапотном пространстве, что будет гораздо рациональнее. С клеммы «86» провод подается на кнопку открытия багажника, расположить которую можно в любом удобном месте торпеды. Для установки кнопки, посредством которой будет осуществляться открывание крышки багажника, потребуется просверлить отверстие соответствующего диаметра в торпеде.

Подготовка

На самом деле, всё может быть очень просто, если обратиться в специализированный автосервис. Но мы ведь не из тех, кто привык транжирить свои деньги, иначе мы бы купили комплектацию побогаче. Так что, нам придётся подготовить всё необходимое для самостоятельного улучшения нашей машины. Итак, нужно составить список, что мы должны купить, чтобы монтаж электропривода был успешным. Конечно, первым делом приобретаем сам электропривод в сборе. Ассортимент этих механизмов довольно широк, но функционально они все одинаковы.

В комплекте привода должны быть электропроводка, клеммы, сам мотор, регуляторы и кнопки автомата с предохранителями, а также гайд или руководство пользователя. И не стесняйтесь требовать гарантийный талон, который вы получите без проблем в магазине, но не факт, что повезёт на рынке. Набор инструментария и материалов стандартный. Единственно, может понадобиться больше проводов, поэтому лучше их докупить, поскольку частенько стандартный набор весьма куцый в этом плане. Также стоит запастись и одноразовыми элементами: клипсами, изолентой, трубками и прочее. Это основные расходники при монтаже.

Что нужно для установки электропривода багажника

Привод может бить на магнитных пластинах или на электромоторе, считается, что второй более надёжный и долговечный. Также необходимо сразу определиться с управлением приводом. Для управления из салона достаточно стандартной модели, если хочется брелок, то приготовьте немного больше денег. Из разновидностей приводов у нас можно встретить:

  • С боковым креплением;
  • Стандартный привод;
  • Усиленное крепление.

Не стоит игнорировать приводы российского производства, поскольку это не Бином Ньютона, и наши изделия по качеству почти не уступают зарубежным аналогам.

Это интересно: Гидроусилитель рулевого управления – удаляем воздух из системы!

Принцип работы электрического замка багажника

Соленоид работает от бортового напряжения автомобиля, составляющего 12 вольт постоянно тока. При кратковременной подаче на него напряжения он, в зависимости от полярности тока, либо выдвигает вперёд штангу, либо задвигает. Расстояние хода движения составляет около двух сантиметров.

В автомобилях от личинки замка до непосредственно самого запирающего устройства тоже проходит металлическая штанга, которая движется взад-вперёд при проворачивании ключа в замке. Вот с ней-то и соединяется соленоид с помощью специального хомута и своими движениями имитирует поворот ключа в личинке.

Автоматическое открывание багажника на ВАЗ 2107

Многие владельцы автомобилей отечественного производства от АвтоВаза, хотели бы поменять свои авто на более комфортабельные и удобные иномарки. Причиной тому служат в основном различные системы автоматизации, которые заметно улучшают удобство использования автомобиля. Если нет возможности приобрести лучше авто, то можно хотя бы улучшить имеющееся. Именно так, вероятно, подумал автор этой самоделки, и первое что пришло ему на ум, это автоматизированное открывание багажника на своей ваз 2107. Согласитесь нажать на кнопочку, сидя в салоне, намного удобнее чем выходить из машины, и открывать ключом багажник.

— реле 90.3747-10— предохранитель 10 А— кнопка 2822.3710— электрический замок— мебельный газовый упор— провода

Описание создания устройства.

Для того чтобы понять как возможно сделать подобное решение на ваз 2107, автор приступил к поиску информации в интернете. Как оказалось, он не один задумывался о подобных решениях, и различных схем систем автоматического открывания багажника в интернете достаточно много.

Проанализировать их, было решено разработать свою систему, которая была бы достаточно легкой в реализации, надежной и не дорогой по компонентам.

Поэтому собрав все необходимые материалы и освободив некоторое время для работы в гараже, автор приступил к воплощению своих идей на базе своего автомобиля ваз 2107.

Для начала была срезана верхняя часть замка багажника, а точнее его пластмассовый корпус. Это было необходимо, чтобы освободить механизм замка и иметь возможность работать с ним напрямую.

Автору было важно, чтобы крышка багажника не только приоткрывалась от дистанционного открытия замка, но и поднималась до конца. Для этого было решено использовать газовые упоры

Так как газовые упоры для автомобилей различаются в зависимости от модели, то они режим работы у них различный. Нужно подобрать такой газовый упор, который подойдет именно к вашему багажнику, в противном случае есть вероятность перекосить, помять или отломать крышку багажника из-за разницы хода упора и крышки. В итоге автор решил выбрать мебельный газовый упор 120N. который стоит в пределах 100 рублей. Ниже расположен снимок такого упора, который был демонтирован с кухонной мебели:

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

http://carnovato.ru/elektroprivod-kryshki-bagazhnika/http://drivertip.ru/repair/kak-postavit-elektroprivod-bagazhnika-svoimi-rukami.htmlhttp://pricep-vlg.ru/auto-gadget/elektroprivod-kryshki-bagazhnika/http://ktonaavto.ru/tuning/delaem-elektroprivod-zamka-bagazhnika.htmlhttp://usamodelkina.ru/7730-avtomaticheskoe-otkryvanie-bagazhnika-na-vaz-2107.html

Популярные материалы

—>В статье рассмотрим процесс реализации открывания крышки багажника электромеханическим замком (актуатором) дистанционно и с кнопки в салоне автомобиля

Решил немного доработать свой автомобиль и реализовать открытие багажника с брелка сигнализации (дистанционно) и с кнопки в салоне. Вещь иногда очень даже нужная и полезная. Штатно мой автомобиль не оборудован такой опцией, так что приступим к внедрению дистанционного открывания багажника. В первую очередь необходимо приобрести все расходные материалы, и как всегда я использую всем наверное известный интернет магазин aliexpress. Приобрёл актуатор (или соленоид, или привод замка двери), все по разному его называют, ссылка на товар на ali: актуатор. Взял с двумя проводами, самый простой. Сейчас он стоит 199 рублей, хотя я покупал рублей за 130 и мне пришло их два, хотя написано что один, может по ошибке 2 отправили, а может из-за колеблющегося курса доллара сделали один товар в заказе. Все крепёжные элементы для электрозамка (так его ещё назовём) идут в комплекте.

Нам ещё нужны провода, реле, предохранитель, кнопка, электрические разъёмы. Всю конструкцию можно сделать смотками проводов, не заморачиваясь с изготовлением платы, но я решил плату изготовить. Для этого нам необходимо: стеклотекстолитовая плата, хлорное железо для травления меди, лазерный принтер (можно и в ручную размечать дорожки на плате), глянцевый журнал для переноса схемы на плату.

Сигнал на управление открытием замка багажника

У меня установлена автомобильная сигнализация StarLine Twage A6, которая имеет дополнительные программируемые каналы управления, один из них как раз жёлто-чёрный провод (№12) — отрицательный выход доп канала 1. Длительность управляющего сигнала 0,8 секунды, ток нагрузки 300мА. Если у Вас другая сигнализация, то необходимо смотреть инструкцию, скорее всего данная опция на вашей сигнализации тоже реализована. Ну и соответственно можно сделать схему без сигнализации, управлением только лишь кнопкой.

Это интересно: Рулевая тяга – что нужно знать автомобилисту?

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Для отечественных машин подойдет более дешевое и простое решение, такое как использование привода электростеклоподъемников.

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию компании «Forward» стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

Использование одного электростеклоподъемника неэффективно, так как он с трудом справляется со своей задачей, да и закрывается крышка багажника с перекосом.

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.
