Электропривод замка багажника: особенности и установка электропривода

Принцип работы

Обычно принцип работы, которую осуществляет электропривод пятой двери, достаточно прост. Чтобы его понять, крайне желательно вооружиться схемой, которая прикладывается в комплекте, и иметь возможность воочию наблюдать за работой всех подвижных узлов.

Шток соединяется с электродвигателем при помощи червячной передачи. Это позволяет избежать сразу нескольких проблем: во-первых, металлический червяк, в отличие от резинового ремня, практически не изнашивается даже при длительном использовании. Во-вторых, применение металлической составляющей позволяет выдерживать массу крышки, которая порой превышает сотню килограмм.

Механизм в обязательном порядке дополняется управляющим блоком. Схематически этот блок состоит из двух частей. Первая часть осуществляет прием сигнала от брелока: подразумевается, что при нажатии кнопки на брелоке через диод управляющий сигнал достигает вычислительной схемы, где обрабатывается и преобразуется в импульс для электродвигателя.

Вторая часть механизма и является вычислительным центром, задача которого — различать сигналы движения привода в обе стороны и отфильтровывать их от посторонних сигналов и помех. Если же речь идет о кнопке, установленной в салоне, то беспроводного принципа действия у нее нет, и подсоединяется она напрямую к приводу. Это позволяет многократно упростить установку такого замка на машину и уменьшить его стоимость.

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

Бесшумные замки

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

  • кнопка;
  • электродвигатель;
  • приводный шток;
  • предохранитель;
  • реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением

Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды. Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации

Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком. Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

  • решение с электрическим мотором;
  • привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.).  Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

  1. Соединительные провода.
  2. Клеммы.
  3. Изолента.
  4. Предохранительные крепления.
  5. Набор гаечных ключей.
  6. Несколько отверток (плоских и фигурных).
  7. Кусачки.
  8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям

Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.

ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий «минус» на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого «минуса» на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого «минуса» — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

  • Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
  • Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:. Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

  • модуль электростеклоподъемника 2 штуки;
  • 2 механизма для подъема стекла;
  • провода;
  • диоды;
  • электромагнитное реле;
  • пятиконтактные реле;
  • четырехконтактные реле;
  • колодка подключения релюшек;
  • пружины для замка крышки;
  • электроинструменты;
  • проводка;
  • гайки, болты;
  • болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Порядок подключения

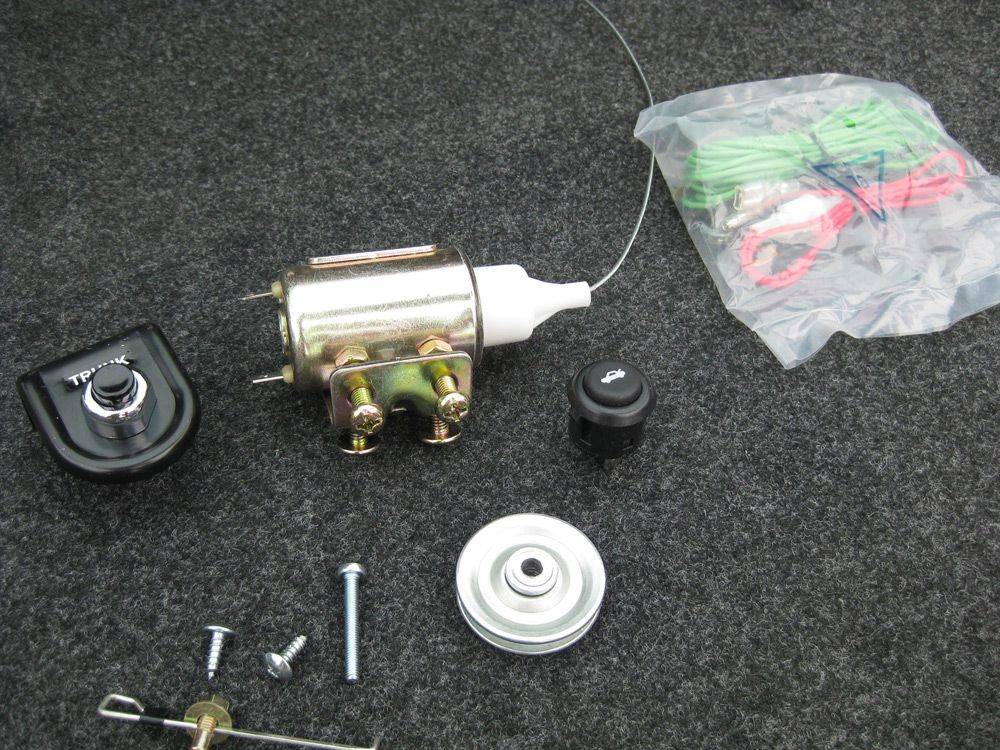

Для установки понадобится:

  • кнопка открывания багажника;
  • метров пять медного двухжильного провода с сечением не менее 1 мм 2 ;
  • силовое реле;
  • электропривод открывания и закрывания багажника – сам соленоид;
  • километр изоленты;
  • познания в физике на уровне школы;
  • эта инструкция по тому, как сделать электропривод багажника.

Хотя если руки, и правда, прямые, изоленты можно взять меньше.

Следует обратить внимание, что лучше взять силовое реле, которое кратковременно замыкает контакт при его включении, так как длительная (больше 2–3 секунд) подача напряжения на соленоид приведёт к тому, что он банально сгорит. Если же в наличии есть только реле, которое просто замыкает контакты, следует помнить, что нажимать на кнопку нужно кратковременно, для открытия замка достаточно импульса длительностью в 0,6 секунды

Если в автомобиле отсутствует охранная сигнализация, то нужно провести провод от блока предохранителей к месту, где будет установлена кнопка отпирания багажника. Отрицательный провод подключается к силовому реле и дальше уходит к соленоиду. Напряжение +12 вольт подключается через кнопку к реле и параллельно на вход силового ключа. Выход же с реле подключается ко второму контакту соленоида. Получается, что при нажатии на кнопку реле включается, контакт в нём замыкается и плюс идёт на привод, а так как минус постоянно там, то привод соленоида приходит в движении и багажник открывается.

Таким образом, при нажатии кнопки в салоне автомобиля багажник открывается, правда, практически в этом мало пользы, потому что дистанционно его не открыть, так как нет брелока. Но встречаются и такие варианты.

Если же и она присутствует, то следует проделать всё то же, что описано выше. Различие в том, что некоторые системы сигнализации подают только отрицательный заряд по проводу управления замком, и придётся в схеме реле-кнопка провода поменять местами. Сам провод от блока сигнализации нужно подключить через диод к проводу, идущему от кнопки к реле.

Диод нужен для того, чтобы при нажатии на кнопку открывания напряжение не поступало обратно к блоку сигнализации, иначе он может сгореть. Большинство блоков имеет внутри защитный диод, но лучше обезопаситься и поставить ещё один.

Если же у блока сигнализации подача положительного заряда, то просто следует его через диод подключить к проводу, идущему к реле от кнопки.

Важный момент: в настройках автосигнализации есть два режима типов привода – электрический и пневматический. Указывать нужно электрический, так как при этих настройках будет подан короткий импульс на отпирание замка.

Все большее количество водителей интересуются, как сделать электропривод багажника своими руками. Причем, интерес к этому вопросу можно наблюдать не только у владельцев старых авто. Далеко не все новые машины имеют эту опцию, добавление ее в комплектацию заметно увеличивает стоимость автомобиля. Поэтому, многие люди при покупке нового транспортного средства экономят именно на этом элементе. Но, зачастую с течением времени у них возникает идея добавить в конструкцию этот элемент. Ведь это достаточно удобно. Особенно при поездках по магазинам. Не нужно ставить сумки на землю, чтобы открыть багажник.

Тема с «белым карбоном» и её продолжение

Если оклейки декоративных элементов покажется недостаточно, можно снять пластиковую обшивку дверей и доработать её затем. Например, из дерева изготовляют дополнительные накладки, которые в последствие оклеивают виниловой плёнкой и крепят к штатной детали изнутри. Заметим, что накладка может являться корпусом акустической системы. Результат показан фото:

Как видите, завершающим этапом тюнинга стала перетяжка обивки задних сидений. Передние кресла были заменены фирменными, оснащёнными серьёзной боковой поддержкой. И можно сказать, результат оправдал все потраченные средства.

Установка электропривода багажника своими руками

Сделать своими руками электропривод багажника под силу многим автовладельцам. Весь процесс разделяется на несколько этапов:

  • Выбрать все необходимые материалы для установки.
  • Установка электрической части на двери багажника.
  • Крепление кнопки.

Этап монтажа и установки считается самым простым, а вот с электрикой могут возникнуть проблемы. Если нет хороших навыков в подключении электрооборудования, то лучше всего воспользоваться помощью настоящего специалиста.

Для начала требуется отключить перед работами. Пользуясь схемой подключения, требуется подсоединить электропривод багажника. Если схемы не оказалось в комплекте, то лучше найти информацию в интернете или спросить у автоэлектрика.

Электропривод багажника необходимо монтировать на усилителе крышке багажника и установить соединения с самим замком. Для этого требуется сделать пару маленьких отверстий и отогнуть тягу. В наборе обязательно имеется специальная палочка (П-образная скоба из стальной проволоки), которую надо надежно установить в место выхода приливов оболочки привода. Произвести установку надо так, чтобы замок мог свободно закрываться.

От качества и размещения проводки зависит конечный результат. При плохом соединении есть возможность возникновения замыкания, которое приведет к порче электроники автомобиля. Прокладывать проводку необходимо в штатных местах. После установки соединения выполняется подключение всего механизма. Провод с «-» подключается к электроприводу, второй крепится к реле, а третий должен быть подведен к сигнализации автомобиля. В местах стыка проводов лучше всего воспользоваться паяльником и изолирующей лентой.

После всего этого надо подключить аккумулятор к автомобилю и проверить работу механизма. Можно столкнуться с тем, что замку не хватит тяги для закрытия. Решить эту проблему поможет еще одну пружина. Если проблем нет, и все работает безотказно, то вся установка была сделана правильно.

Автолюбители знают, что большинство современных иномарок оснащено устройством автоматизированного открытия/закрытия багажника с помощью специальной кнопки. Механизм работает от электропривода, избавляя владельца от необходимости каждый раз хлопать крышкой. Можно ли дооснастить свой автомобиль подобным механизмом, рассмотрим ниже.

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen.
В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Основные детали для сборки

Схема двери багажного отсека

Установка электродвигателя

Детали крышки багажника

Открытие багажного отсека может производиться несколькими путями:

  • путем нажатия кнопки на пульте дистанционного управления;
  • нажатием такой же кнопки, встроенной в водительскую дверь;
  • механическим способом при помощи наружной ручки.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Если в электрических цепях привода багажника возникла поломка, двигатели не отключаются, то есть остаются механически связанными с крышкой. Поэтому для открытия или закрытия двери в таком случае потребуется прилагать большое усилие.

Как устроен электропривод багажника?

В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:

  • работающий на электромоторе — является более практичным и выносливым;
  • работающий на магнитных пластинах — малопопулярный и не такой практичный.

Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.

Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.
