Электронный блок управления двигателем – принцип работы, поломки, ремонт + видео

Прочие виды ЭБУ

Остальные контрольные блоки, управляющие другими электронными системами (круиз-контроль, модуль управления тормозами, освещение и пр.), работают по схожим принципам и подвержены аналогичным неисправностям.

Важно следить за состоянием электроники и ЭБУ автомобиля, обслуживать их и своевременно обращаться за ремонтом при неполадках: это обеспечит бесперебойную и слаженную работу всех систем авто. Производим ремонт и продажу электронных блоков управления (по народному «мозги» автомобиля): двигателем, трансмиссией, пневмоподвеской, body control module (основной модуль контроля, связывает по CAN шине все электронные модули автомобиля)

Назначение и применение см. на упаковке, в каталогах или в технической документации производителя. Данное изделие может быть установлено только квалифицированным автомехаником. Следовать указаниям производителя по применяемости на автомобилях. Гарантия на оборудование 12 месяцев с даты продажи. У нас вы так-же можете купить различные датчики к системам управления. Автоэлектрики компании выполняют, перепрошивку (удаления и запись нового или восстановления неисправного файла программного обеспечения (прошивки) процессора блока электронного управления (ЭБУ) грузовых автомобилей и спецтехники. Список имеющихся в продаже ЭБУ постоянно пополняется, наличие в городе Москва и Санкт-Петербург уточняйте у менеджера компании по телефону, так-же можно заказать блоки управления, срок доставки до 4х дней. Производим ремонт электронных блоков управления, приборных панелей грузовой и спецтехники следующих моделей: МАЗ, DAF (ДАФ). Доставка в регионы

Производим ремонт и продажу электронных блоков управления (по народному «мозги» автомобиля): двигателем, трансмиссией, пневмоподвеской, body control module (основной модуль контроля, связывает по CAN шине все электронные модули автомобиля). Назначение и применение см. на упаковке, в каталогах или в технической документации производителя. Данное изделие может быть установлено только квалифицированным автомехаником. Следовать указаниям производителя по применяемости на автомобилях. Гарантия на оборудование 12 месяцев с даты продажи. У нас вы так-же можете купить различные датчики к системам управления. Автоэлектрики компании выполняют, перепрошивку (удаления и запись нового или восстановления неисправного файла программного обеспечения (прошивки) процессора блока электронного управления (ЭБУ) грузовых автомобилей и спецтехники. Список имеющихся в продаже ЭБУ постоянно пополняется, наличие в городе Москва и Санкт-Петербург уточняйте у менеджера компании по телефону, так-же можно заказать блоки управления, срок доставки до 4х дней. Производим ремонт электронных блоков управления, приборных панелей грузовой и спецтехники следующих моделей: МАЗ, DAF (ДАФ). Доставка в регионы.

Физическая реализация.

У автомобилистов, не сталкивавшихся с заменой и ремонтом электронного блока управления нередко складывается впечатление, что ЭБУ по конструкции близок к ПК или ноутбуку (за исключение дисплея). В действительности реализация блока несколько отличается – точнее аналогия с системной платой компьютера.

Фактически контроллер представляет собой единую печатную плату, расположенную в плоском малогабаритном корпусе (линейные размеры редко превышают 20-30 см, а толщина 3-5 см). Корпус выполняют из пластика (вариант применяется для ЭБУ, установленных в салоне) или алюминия (сплавов).

Производители максимально герметизируют блок, чтобы предотвратить попадание влаги и агрессивных химических веществ (особенно, если устройство монтируется под капотом автомобиля).

На корпусе располагаются разъемы (чаще всего, 2) для подключения шины стандарта CAN. Кроме того большинство ECU комплектуется диагностическим разъемом.

Поскольку некоторые силовые ключи, управляющих исполнительными механизмами, также установлены на плате, часть корпуса может представлять собой оребренную металлическую поверхность для обеспечения эффективного теплоотвода.

Печатная плата — микропроцессорное или микроконтроллерное устройство в сборе, с установленными:

Одним или несколькими микропроцессорами или контроллерами, обеспечивающими обработку сигналов датчиков, расчет управляющих воздействий и выдачу сигналы управления.
Цифро-аналоговые и аналого-цифровые преобразователи, обеспечивающие согласование сигналов и преобразование из аналоговой формы в цифровую и наоборот (при необходимости).
Оперативное запоминающее устройство (ОЗУ, RAM) предназначенное для временного хранения данных, обрабатываемых в текущий момент времени.
Программируемое постоянное запоминающие устройство (ППЗУ, PROM) в котором хранится основная программа работы блока, алгоритмы обработки сигналов датчиков и расчёта управляющих воздействий.
Электрически репрограммируемое запоминающее устройство (ЭРПЗУ, EEPROM). Используется для временного независимого хранения кодов доступа и эксплуатационных параметров, например, пробега, расход топлива, наработки двигателя.

ЭРПЗУ выполняет важную функцию — регистрация и хранение данных о сбоях и ошибках:

время работы двигателя с превышением температуры, допустимой частоты вращения, пропусками воспламенения смеси;
информацию о неверных на показаниях датчиков детонации, массового расхода воздуха или концентрации кислорода;
движение с превышением допустимой скорости;
состояние бортовой сети и пр.

ЭРПЗУ — энергонезависимое устройство, здание в котором сохраняются даже при полном отключении бортовой сети, что позволяет использовать хранимых данных для точной диагностики неисправностей.

В большинстве моделей ЭБУ на плате находятся силовые транзисторные ключи для управления исполнительными механизмами и выдачи сигналов на реле и соленоиды.

Видео с описанием принципа работы блока, очень подробно.

Где находиться ЭБУ на Ваз 2114

В автомобиле ВАЗ 2114 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Среди самых простых специалисты выделяют:

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Еще вывести из строя электронный блок может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Январь 7.3

И самой последней модификацией отечественного Января стал электронный блок «М 7.3», его еще называют Январь 7.3, но это некорректно. Именно его чаще всего можно встретить на современных четырнадцатых, так как его ставили с 2007 года. Производили его хорошо – норма Евро 3 даже на Евро 4 можно было натянуть, делали все там же: на Ителме и Автэле. Ниже смотрите основные характеристики этой прошивки на движку 1,6 с 8 – ми клапанами.

А теперь возвращаемся к вопросу, как узнать, какой ЭБУ стоит на ВАЗ 2114. Точнее, теперь вы можете это сделать, элементарно посмотрев номер вашего контроллера и отыскав его в каком-либо из списков. Если бы четырнадцатая обладала бортовиком, он бы вам выдал номерок блока, но о таких диковинах даже пятнашке через раз мечтать приходится, по сему, отодвигаем кожух и лезем внутрь, смотреть номер воочию.

Система управления двигателем ВАЗ 2114 легко поддается диагностике и без наличия бортовика, сгодится обычный ноут с нужной программой. Диагностика вещь хорошая, помогает прочесть выскочившие ошибки и натолкнуть на мысли, как сделать ремонт ЭБУ своими руками. Дело не хлопотное, особенно, если учесть, сколько стоит ЭБУ на ВАЗ 2114 – в среднем 5000 рублей.

Ремонт контроллера часто связывают с таким процессом как прокачка (чип-тюнинг, прошивка прошивки и т.д.). Процедура нужна прежде всего для того, чтобы увеличить мощность движки. Можно, конечно, придумать турбину, но можно обойтись и малой кровью – скачанный с интернета софт обойдется бесплатно, а эффект точно будет.

То есть, тюнинг коснется алгоритма работы двигателя внутреннего сгорания. Видов как это сделать, какие программы использовать и какие параметры выставлять – всего этого очень много. Например, можно сделать расход бенза стандартным при любых обстоятельствах, но тогда и кайф от разгона упадет. А можно повысить мощь силовой установки: тогда четырнадцатая будет кушать немного больше бенза, но и выдавать заслуженную скорость.

Можно еще поколдовать с моментом зажигания или сделать так, чтобы ваша Самара кушала бенз меньшего октанового числа, а ездила с прежним качеством. Эти два последних пункта спорные в отношении износа деталей, да и на практике чаще всего автовладельцы хотят добавить мощи тачке, чтобы резво входила в повороты и динамично разгонялась.

Принцип работы блока управления двигателем

При использовании данного устройства производится оптимизация важнейших параметров:

потребление топлива;
расход машинного масла;
характеристики мощности;
крутящий момент, влияющий на разгон автомобиля;
количество отравляющих компонентов, находящихся в выхлопных газах.

Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

Объединение всех блоков управления в общую систему производится при помощи специальной шины.

Блок управления ЯМЗ-6565 6585 euro-4 М240

номер блока: 55.3763-01

Наличие и стоимость уточняйте

Другие блоки управления:

Блок предохранителей DongFeng (Донг Фенг) номера блока: 3722010-C0100 3722010 3722010-С0100 цена 675 руб.
Блок управления ТНВД двигателя автомобиля МАЗ: 179.3763001-10, 179.3763001-20, 179.3763001-30,179.3763001-40
Блок управления двигателя Газель Бизнес евро 4 Микас 12.3 номер: 42164.3763001 цена 6 223 р.
Модулятор осевой EBS MB Мерседес Актрос (Actros) c 2001 г. номер блока 4801030160
блок управления двигателем вольво fh12 d12a 380 ec 93 1996 года
Монтажный блок предохранителей и реле МАЗ 23.3722-01м
Педаль газа КДБА-453621-008 (применяется в грузовых автомобилях ГАЗ-3309, ГАЗ-3307, (МАЗ Зубренок))
Датчик педали газа 6543617 (применяется в грузовых автомобилях ГАЗ-3309, ГАЗ-3307, (МАЗ Зубренок))
Блок управления двигателя MR Mercedes Actros A1104474640
Реле поворотов и стеклоочистителей Мерседес Актрос A0035446132 0035446132
Блок управления Mercedes 2524 BOSCH 0265150323 0004461714
Блок управления М20.2-820.53-260-1, М20-21
Блок управления ТНВД Двигателя FAW 1041, 1051; BAW 1044, 1065; EDC16C39 номер 360111555D
Генератор МАЗ с двигателем ЯМЗ-650 номера AAN8172; 5340.3701010; 11.204.260
Жгут электропроводки системы электронного управления (ЭБУ) ТНВД двигателя с блоком управления М230.е3

19 Comments

Интересует эбу бош 0 281 020 069 для нормет двигатель дойтц цена вопроса срок

Для указанной техники Normet блоков управления у нас нет. Можно, как вариант, попробовать блок с идентичным номером 0281020069, который используется в двигателе Deutz МАЗ-4370. Но вопрос совместительства программного обеспечения неизвестен.

Интересует перепрошивка мозгов на Рено Магнум ,2003г,е-течь.

для чего вам прошивать блок на магнум?

вы диагностируете дв deutz МАЗ 4370

Да мы производим диагностику грузовых автомобилей МАЗ с двигателем Дойтц

Электронный блок управления ECU производит постоянный обмен потоками данных не только с двигателем и его датчиками, но и с множеством других электронных систем.

Сколько стоят мозги на лиаз 5292?

Здравствуйте. Напишите номер блока

Доброго дня. Есть ли у Вас распиновка блока управления двигателем (ЭБУ) М20.21 (М20.2) ?

Здравствуйте. К сожалению по такому блоку не сможем помощь

Здравствуйте ЭБУ вышел из строя на что смотреть в первую очередь

Здравствуйте. Какой блок управления вышел из строя? нужно менять или попытаться отремонтировать

Здравствуйте, интересует эбу 612640080004 shacman , цена и наличие

Здравствуйте. Указанного блока управления в текущее время нет в наличии. Возможно завоз будет в течении месяца

ищу электронный блок управления для фольксваген 2005г бензин объем 1,8

Здравствуйте. В данное время занимаемся блоками управления только на грузовые и спецтехнику

Здравствуйте. Интересует ЭБУ МКС104392 на фрилендер 1999.

Блоки управления ДВС OPEL

ECU (мозги) OPEL (1998-2010 по сути представляют собой бескорпусную микросхему ( за редким исключением ) и ремонту не подлежат.

Весь ремонт, который могут предложить мастерские — это восстановление отвалившихся алюминиевых проводников между микросхемой (то, что залито гелем) и выводами разъема, куда присоединяется проводка (см. фото №1). Т. к. все 128 (. именно столько выводов имеет блок управления ДВС) проводников находятся в одинаковых условиях, то следом за первым будут отпаиваться и все остальные. Все, кто знаком с паяльником, знают, что без активных флюсов алюминий плохо паяется (о недостатках активных флюсов вы и так знаете), поэтому ремонт на «коленках» не эффективен. На заводе при изготовлении ECU применяется контактная сварка.

К слову, когда в авторитетных мастерских слышат словосочетание “гибридный ECU”, то сразу вешают трубку.

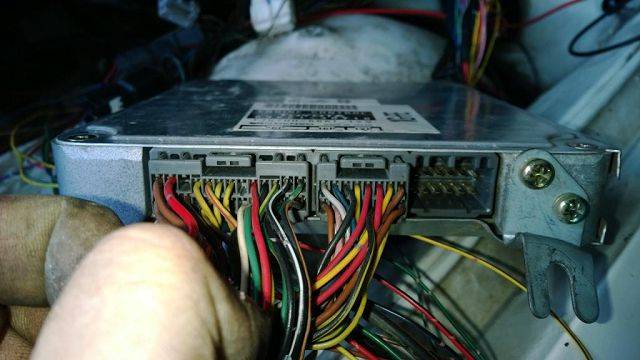

Как выглядит ЭБУ

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Типы ЭБУ

Существуют блоки управления, используемые для различных систем на транспортном средстве. ЭБУ могут использоваться для трансмиссии, контроля тяги или ABS, переменного тока, функций электроники кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которую может иметь автомобиль. Некоторые транспортные средства могут включать более одного ЭБУ в одном блоке, называемый модулем управления силовым агрегатом (PCM). Такой тип блоков управления может быть преимуществом, имея больше модулей в одном месте, но так же может быть и недостатком, добавляя более длинные провода, чтобы добраться до компонента, с которым он работает.

Большинство новых транспортных средств начали использовать линию связи между различными модулями на транспортном средстве, чтобы они могли обмениваться информацией и не использовать резервные датчики. Например, датчик скорости на колесе считывает скорость колеса и будет входным сигналом к блоку управления антиблокировочной системой тормозов (ABS). Вместо того чтобы посылать много проводов от одного датчика к другим блокам управления, ЭБУ антиблокировочной системой тормозов будет делиться информацией по сетевым линиям связи со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости автомобиля или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему транспортному средству, использующих только две линии передачи данных между ЭБУ, сократило количество проводов, используемых в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не делится информацией из-за ошибки, в последствии это может повлиять на другие модули, если им нужна информация от датчика вышедшего из строя модуля.

ЭБУ двигателя в большинстве автомобилей подключается к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии на все остальные модули или ЭБУ.

Электронный блок управления двигателем – в чьих руках вся работа мотора?
