Карбюратор ВАЗ 2107 – настроим и отрегулируем самостоятельно

Чистка устройства

Налейте в емкость ацетон и погрузите в него весь корпус. Это позволит избавиться от нагара внутри карбюратора. Конечно, потребуется выдержать корпус в ацетоне некоторое время

Обратите внимание, что очистку жиклёров нельзя проводить металлическими предметами, так как это может повредить внутренней поверхности каналов. Все это необходимо выполнять до того, как делается настройка клапанов ВАЗ-2107

Карбюратор полностью чистится. Таким образом, вы добиваетесь от него наилучшей работы.

Все жиклёры промываете ацетоном и дополнительно продуваете воздухом. Стоит заметить, что все каналы внутри карбюратора необходимо также продувать сжатым воздухом. А теперь более подробно о том, как производятся снятие и ремонт элементов карбюратора.

Как функционирует карбюратор «Озон»

Без понимания принципа действия дозирующего устройства заниматься его серьёзным ремонтом и регулировкой нельзя. Максимум — настроить уровень топлива в камере, почистить сеточку и жиклёр СХХ, вкрученный снаружи корпуса. Чтобы устранять более глубокие проблемы, стоит изучить алгоритм работы агрегата, начиная с холодного запуска мотора.

  1. Водитель до конца вытягивает рукоятку пускового устройства, верхняя заслонка полностью закрывает поступление воздуха в первичную камеру. Одновременно приоткрывается первый дроссель.
  2. При вращении стартера поршни втягивают чистый бензин без добавления воздуха — двигатель запускается.
  3. Под воздействием разрежения мембрана приоткрывает верхнюю заслонку, освобождая путь воздуху. В цилиндры начинает подаваться топливовоздушная смесь, иначе мотор заглохнет от переобогащения.
  4. По мере прогрева автолюбитель утапливает рукоятку «подсоса», дроссель закрывается и горючее начинает поступать в коллектор из отверстия холостого хода (находится под дроссельной заслонкой).

Сразу после запуска мотора мембрана оттягивает заслонку и открывает зазор для прохода воздуха

На холостых оборотах топливовоздушная смесь поступает в коллектор через каналы и жиклёры СХХ, основные дроссели плотно закрыты. В эти протоки встроены регулировочные винты качества и количества. Когда открываются основные дроссели и включается в работу главная дозирующая система, положение винтов не играет роли — горючая смесь подаётся в мотор напрямую через камеры.

На холостых оборотах топливная смесь поступает в коллектор через нижнее отверстие, расположенное под дросселем

Чтобы начать движение, водитель включает передачу и нажимает педаль акселератора. Картина топливоподачи меняется.

  1. Открывается первичная дроссельная заслонка. За счёт разрежения воздух и бензин всасываются через главные жиклёры, смешиваются в эмульсионной трубке и направляются в диффузор, а оттуда — в коллектор. Система холостого хода функционирует параллельно.
  2. При дальнейшем наращивании оборотов коленчатого вала разрежение в приёмном коллекторе возрастает. По отдельному каналу вакуум передаётся к большой резиновой мембране, которая посредством тяги открывает второй дроссель.
  3. Чтобы в момент открытия вторичной заслонки не возникало провалов, часть топливной смеси подаётся в камеру по отдельному каналу переходной системы.
  4. Для динамичного разгона водитель резко нажимает педаль газа. Срабатывает насос-ускоритель — тяга воздействует на диафрагму, выталкивающую бензин к носику распылителя. Тот выдаёт мощную струю внутрь первичной камеры.

После открытия дросселя топливная смесь поступает в коллектор через главный диффузор

Когда педаль нажата «в пол» и оба дросселя полностью открыты, производится дополнительная подпитка мотора топливом через трубку эконостата. Она тянет горючее напрямую из поплавковой камеры.

Промывка ДААЗа без разборки

Промывка карбюраторов ДААЗ рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Баллончики оснащены тонкой трубочкой для доступа ко всем частям карбюратора

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

  1. Снять короб воздушного фильтра на автомобиле, убрать его в сторону.

  2. Из корпуса карбюратора выкрутить электромагнитный клапан.

  3. На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюраторного узла.

  4. После этого распылить аэрозоль на внешние части механизма.

  5. Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.

  6. Далее можно запустить мотор, чтобы он удалил все остатки грязи.

  7. Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Обслуживание пускового устройства

Ещё одним обязательным этапом настройки карбюратора на ВАЗ-2107 является обслуживание пускового устройства. Этот регулируемый механизм необходим для правильной подачи топлива и заведения холодного двигателя. Как только автоматика определяет низкую рабочую температуру силового агрегата в топливно-воздушную смесь подаётся большое количество бензина, что позволяет обеспечить уверенный пуск мотора с последующим удержанием нужных оборотов.

Стандартный показатель частоты пускового устройства составляет полторы тысячи оборотов в минуту, что равняется холостому режиму двигателя. При больших или меньших показателях могут появиться проблемы в работе силового агрегата. Машина плохо заводится, существенно увеличивается расход топлива, все технические жидкости долго выходят на свою оптимальную температуру.

Будет также интересно: Самостоятельная компьютерная диагностика автомобиля

Принцип работы пускового устройства следующий:

  1. Тросик прикреплён к трехплечему рычагу, который он взводит, поворачиваясь против часовой стрелки.
  2. Одновременно с тросиком двигается телескопическая тяга, которая открывает и закрывает заслонку воздушного канала.
  3. Другое плечо рычага опирается на ось заслонки дросселя, отвечая за подачу в камеру топлива.
  4. При закрытой воздушной заслонке дроссельная камера приоткрывается, обеспечивая получение насыщенной топливно-воздушной смеси.

Если по каким-либо причинам пусковое устройство не отрегулировано, появляются проблемы с оборотами, которые холодная машина не может стабильно держать. В камеру сгорания подаётся не обогащенная смесь, в результате чего двигатель глохнет, проработав лишь несколько секунд.

Для регулировки пускового устройства потребуется демонтировать карбюратор, для чего его скручивают с фиксирующих шпилек. Рычаг, управляющий заслонкой воздушного потока, поворачивается, полностью закрывая отверстие. С помощью щупа измеряют зазор между краем дросселя и канальной стенкой. Он должен составлять 0,85−0,9 миллиметра. Для такой проверки лучше всего использовать специальный мерный щуп. Регулировать зазоры можно, подгибая тягу у рычага дроссельной заслонки.

Также необходимо измерить и отрегулировать расстояние между стенкой и заслонкой. Для регулировки зазора у пускового устройства, оттягивают шток, создавая условия разряженного воздуха. Механизм потянет за собой тяги прорези, что позволит получить доступ к щели между заслонкой и стенкой. Величина зазора должна составлять 5−5,4 миллиметра. Чтобы отрегулировать этот диапазон потребуется крутить специальный винт, расположенный в нижней части карбюратора прямо под клапаном.

Демонтаж узла своими руками

Для снятия карбюратора ДААЗ 2107 автомеханики рекомендуют действовать в такой последовательности:

  1. Открывается капот автомобиля, хомут на шланге набора тёплого воздуха ослабляется с помощью плоской отвёртки, после чего шланг отсоединяется от трубки терморегулятора. Шланг набора воздуха отсоединяется от терморегулятора
  2. Крышка воздушного фильтра снимается вручную. Под ней находится крепёжная пластина, которая держится на четырёх болтах. Они откручиваются рожковым ключом на 8, после чего пластина легко снимается. Крепёжная пластина карбюратора ДААЗ 2107 снимается вручную
  3. Теперь снимается сам воздушный фильтр автомобиля ВАЗ 2107. Воздушный фильтр с ВАЗ 2107 снимается после извлечения крепёжной пластины
  4. Всё тем же ключом на 8 ослабляется гайка на тросе воздушной заслонки карбюратора. Затем винт крепления этого троса удерживается плоской отвёрткой, гайка на 8 откручивается полностью и трос отсоединяется от карбюратора. Трос воздушной заслонки карбюратора ДААЗ 2107 отсоединяется с помощью отвёртки
  5. Шланг, по которому отводятся картерные газы, снимается со штуцера карбюратора ДААЗ 2107 вручную. Шланг для отведения картерных газов из карбюратора ДААЗ 2107 снимается вручную
  6. Далее вручную снимаются провода микропереключателей системы управления экономайзером холостого хода (ЭПХХ). Провода системы управления экономайзером отсоединяются с карбюратора ДААЗ 2107 без особых усилий
  7. На вакуумном регуляторе опережения зажигания имеется штуцер с вакуумным шлангом. Этот шланг тоже снимается с карбюратора ДААЗ 2107 вручную. Шланг вакуумного регулятора опережения зажигания снимается с карбюратора ДААЗ 2107 путём вывинчивания винтов
  8. Теперь необходимо найти шланг для электромагнитного клапана. Он подключается к экономайзеру через штуцер. Этот шланг также необходимо демонтировать. Шланг управления электромагнитным клапаном вручную снимается с карбюратора ДААЗ 2107
  9. После отсоединения этого шланга из гнезда извлекается возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107. Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную извлекается из гнезда
  10. С помощью плоской отвёртки ослабляются хомуты на топливных шлангах. Затем эти шланги снимаются. Топливные шланги с карбюратора ДААЗ 2107 снимаются вручную после ослабления хомутов
  11. С помощью ключа на 14 отворачиваются четыре гайки, которые удерживают карбюратор на корпусе коллектора. Крепёжные гайки карбюратора ДААЗ 2107 откручиваются рожковым ключом на 14

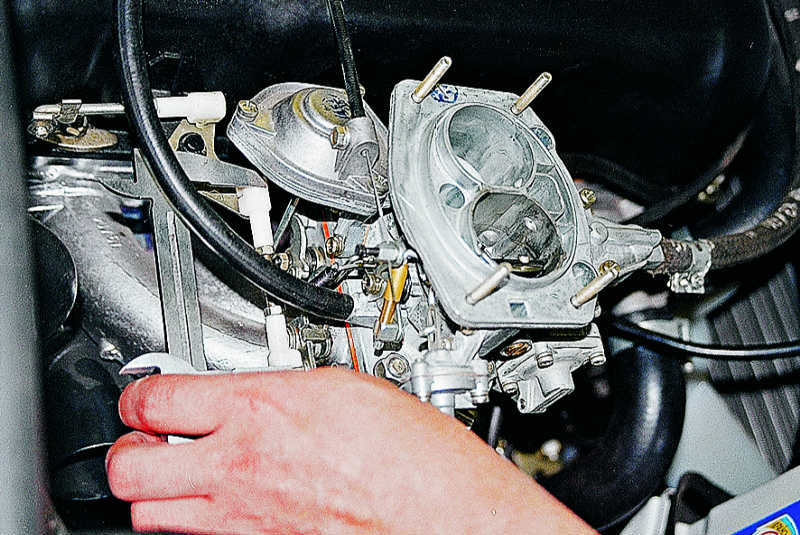

  12. Карбюратор ДААЗ 2107 снимается со штатного места. После откручивания крепежа карбюратор ДААЗ 2107 извлекается вручную

Карбюратор ВАЗ 2107 – конструкция

Устройство интересующего нас карбюратора является классическим для модельного ряда изделий «Озон». В общей сложности в его конструкции имеется более 60 элементов, которые скомпонованы в несколько основных функциональных узлов. К таким узлам относятся:

  • дозирующие системы (в данной версии «Озон» их две);
  • пневматический привод дроссельной заслонки;
  • поплавковая камера;
  • обогатительное устройство под названием эконостат, которое размещается в одной из поплавковых камер;
  • механизм отвода картерных газов;
  • диафрагменный ускорительный насос, снабженный специальным распылителем (насос находится в одной из камер);
  • автономный механизм холостого хода с запорным электромагнитным клапаном;
  • переходные системы поплавковых камер;
  • жиклеры, дозирующие воздух и жидкое топливо.

Дроссельные заслонки поплавковых камер открываются следующим образом: первая камера – из салона при помощи привода управления (водитель просто-напросто нажимает педаль, и заслонка открывается); вторая камера – посредством привода пневматического типа.

Жиклеры карбюратора имеют далее указанную маркировку: топливные: 112 (первая камера) и 150 (вторая); воздушные: 190 и 150; ускорительного насоса: 40 и 40; пневматического привода: 150 и 120. Жиклеры холостого хода маркируются иначе: топливные – 50 и 60, воздушные – 170 и 70.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН. Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов) — отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 1-2 оборота, а винт «количества на 2-3.

— Прогреваем двигатель до рабочей температуры (85-95 0 ). — На остановленном двигателе подключаем тахометр и вновь заводим его.

Порядок подключения автотестера (тахометра)

— Вращаем винт «качества» и выставляем максимальные обороты холостого хода

Винт вращаем как против так и по часовой стрелки пытаясь поймать оптимальное положение винта «качества» при котором обороты ХХ максимальны.

Вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против и по часовой стрелки

— Винтом «количества» устанавливаем еще большую частоту вращения

Например, на 80 оборотов в минуту больше. Винт так же вращаем как по так и против часовой стрелки, пытаясь увеличить обороты ХХ.

Вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя, по часовой стрелки увеличиваем количества воздуха и оптимизируем состав смеси (лучше горит)

Попросту вращая его взад — вперед.

Проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

Примечания и дополнения

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Источник

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

  • наружная мойка и чистка деталей карбюратора;
  • осмотр элементов агрегата на предмет возможного повреждения;
  • очистка сетчатого фильтра;
  • промывание поплавковой камеры;
  • очищение воздушных жиклеров;
  • крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

  1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
  2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Почему холостой ход неустойчив – ваз 2107 карбюратор?

В зависимости от причин, холостой ход может быть нестабильным или отсутствовать совсем. Обе неисправности характерны для любого карбюратора, устанавливаемого на ваз 2107.

Чтобы произвести правильную регулировку этого режима, необходимо знать о причинах, которые могут быть следующими:

  1. Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для того, чтобы отрегулировать давление между топливной системой и диффузором и поддерживает постоянный уровень топлива, готовый к распылению. При недостаточном уровне, камера не успевает подавать бензин в камеру, а при избыточном – переливает так, что топливо не успевает сгорать.
  2. Загрязнение карбюратора. Может коснуться как его канальцев, так и отдельных элементов: сетчатых фильтрующих деталей, а также клапанов и различных жиклеров.
  3. Карбюратор ДААЗ 2107 — 1107010 может подвести датчик холостого хода или это неисправность ЭПХХ. Встречается довольно часто. Клапан может быть установлен неправильно, в результате чего, затруднен его ход.
  4. Лишний подсос воздуха. Проявляется в виде не герметичности соединений деталей карбюратора или имеется пробой в прокладке коллектора.
  5. Высокая степень загрязнения воздушного фильтра.
  6. Неисправность трамблера – обгоревшие контакты.
  7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

На каждую причину находится свое решение проблемы. Поэтому рассмотрим более сложные неисправности и узнаем, почему холостой ход может отсутствовать совсем.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

  1. Откручиваем винты крепления крышки.
  2. Отсоединяем телескопический привод управления воздушной заслонкой.
  3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
  4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
  5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
  6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
  7. Снимаем прокладку.
  8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
  9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
  10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
  11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
  12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
  13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
  14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

  • Как отрегулировать холостой ход на карбюраторе
  • Регулировка и настройка карбюратора на ВАЗ 2109
  • Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

  • Выкручиваем винты «качества» и «количества»;
  • Тщательно очищаем корпус и продуваем каналы в нем;
  • Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Описание моделей

Карбюратором ДААЗ штатно оснащался первый ваз 2107. Эти карбюраторы производились по праву итальянской компании Weber. В России их дорабатывали под нужды местного автопрома. Изделия ДААЗ имели простую сборку, что впоследствии отразилось на их цене. Приведенная модель карбюратора отличалась максимальной простотой и позволяла обеспечить хорошие разгонные характеристики автомобилю. Изначально место в подкапотном пространстве создавалось именно под ДААЗ.

Карбюратор ваз 2107 сложный, высокоточный прибор, состоящий из двух камер, одна из которых — первая оборудована специальным механическим приводом заслонки. Он подлежит установке на любой отечественный заднеприводный автомобиль. Объем рассматриваемой модели составляет — 1,5 и 1,6 литров.

Потребление бензина при использовании ДААЗ заметно вырастает. Но впору этому скоростные показатели авто, которые также вырастают

А это особенно важно при обгоне

Обращая наше внимание на модель — “Озон” — стоит отметить, что это более доработанная версия штатного ДААЗа. Новый оптимизированный механизм отличался лучшими экологическими показателям

Благодаря этому “Озон” и получил свое экологически чистое название. К тому же он потреблял куда меньше топлива чем предыдущая версия , поэтому для такой экономичной машины как ВАЗ 2107, карбюратор “Озон” считался самым оптимальным вариантов из всех возможных.

Хорошую маневренность и скорость автомобилю придавал пневматический клапан, расположенный в новом карбюраторе и обеспечивающий оперативность работы второй камеры. Однако существовало и одно “но” — даже при небольшом загрязнении клапана, вторая камера прекращала работать. Скорость транспортного средства тут же снижалась. Это было заметно по динамике разгона авто и при работе мотора на средних оборотах.

Карбюратор “Солекс” 21053 имеет не меньшую популярность у владельцев ВАЗа 2107. В настоящий момент это новейшая из разработок. Solex имеет довольно сложную сборку, но в то же время он имеет систему обратной подачи топлива, что делает этот карбюратор самым экономичным среди всей линейки ДААЗа.

Механизм карбюратора имеет больший объем по сравнению с другими моделями: 1.8 Солекс против 1.5, 1.6 других ДААЗов. Все эти особенности говорят нам о том, что данная модель карбюратора одновременно заточена под экономичную и быструю езду.

Изначально “Солекс” создавался для автомобилей с передним приводом. И всё же на ВАЗ 2107 этот карбюратор может быть установлен без специальных доработок. Придирчив “Солекс” только к качеству топлива.

Все перечисленные нами карбюраторы ставятся на классические двигатели. Если объем вашего мотора не рассчитан на имеющийся карбюратор, то вам будет необходимо подобрать и заменить жиклеры. Отрегулировать карбюратор так же стоит.

К вопросу о нестандартных карбюраторах стоит сказать, что в некоторых случаях владельцы “классики” прибегают именно к такому решению. Без переделок и настройки здесь и речи быть не может.

“Солекс” 21073 — модель разработанная для моторов с объемом 1.7 литров. От предыдущих вариантов карбюратор отличается большими каналами и жиклерами. Прирост в динамике гарантирован! Но и последующий расход тоже.

Следующая нестандартная модель ставится на автомобили серии ВАЗ 2108 и 2109. “Солекс” 21083 для установки на версию 2107 потребует определенных доработок. Также его установка приведет к тому, что при оборотах около 4000 дальше мотору раскрутиться не получится. Чтобы установить эту модель карбюратора, надо рассверлить диффузоры камер. После чего их расширить. В процессе модификации также устанавливаются большие жиклеры. Результат такой работы может порадовать вас: расход топлива станет ниже, а динамика превысит показатели других моделей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
