Визуальное определение CVT и автомат

Начинающие автолюбители не имеют представления, как отличить вариаторную коробку от автомата визуально. Хотя между ними много отличий:

  • вариаторные трансмиссии обычно маркируются надписью «CVT»;
  • названия переключения передач возле кулисы. На вариаторах, кроме стандартных P-R-N-D, имеется режим «L». Автоматы же имеют L2, L3;
  • по рычагу почти сделать это невозможно. К тому же недобросовестные владельцы заменяют рычаг вариатора рычагом от автомата, если есть существенные отличия.

Кроме того, как отличить их внешне, покупающему автомобиль необходимо побыть водителем: проехать метров пятьсот на автомобиле. Когда машина на автомате будет разгоняться звук будет идентичен звуку на механической коробке.

Если поставить транспортное средство на подъем холма, то с вариаторной коробкой машина откатится назад.

Типичные проблемы с вариатором

При эксплуатации вариатора JF011E возникают нарушения работы из-за перегрева агрегата. Повышенная температура негативно влияет на электрический привод регулировки передаточного отношения. Дополнительной проблемой является засорение клапана масляного насоса, происходящее из-за несвоевременной замены рабочей жидкости и фильтрующих элементов. Вариатор не предназначен для длительной работы на высоких скоростях и резких ускорений, поэтому у водителей с агрессивным стилем вождения коробка выходит из строя раньше положенного срока.

Перегрев

Для охлаждения коробки не предусмотрен дополнительный радиатор. При нормальных условиях эксплуатации картер и детали охлаждаются потоком воздуха, проходящего через моторный отсек. Но при движении со скоростью выше 140 км/ч в летнее время трансмиссия перегревается, что вызывает разрушение силового привода конусов и компонентов подачи масла.

Поломка редукционного клапана масляного насоса


Редукционный клапан jf011e cvt.

Масляная помпа высокого давления роторного типа оснащается редукционным клапаном, который заклинивает в промежуточном положении из-за попадания продуктов износа. Падение давления в системе приводит к ускоренному истиранию рабочих поверхностей конусов и элементов пластинчатого ремня. Владелец автомашины замечает неисправность по рывкам и подергиваниям, возникающим в процессе равномерного движения или разгона.

Поломка степ-мотора

При поломке электрического шагового мотора коробка работает с постоянным передаточным отношением, не реагируя на нажатие педали газа. Причиной выхода из строя элемента является перегрев или естественный износ компонентов (ресурс детали не более 150 тыс. км). Запрещается проверять работоспособность узла подачей напряжения на контакты, мотор работает от переменных импульсов тока, генерируемых блоком управления коробкой. Вместо изношенного степ-мотора ставится новый узел или двигатель, прошедший восстановительный ремонт (версия ребилд).

Неисправности с подшипниками

В конструкции коробки применены радиальные шариковые и роликовые подшипники качения. Роликовые элементы используются в наиболее нагруженных точках, поскольку выдерживают повышенные динамические и статические нагрузки. Износ тел качения и беговых дорожек происходит в силу естественных причин и из-за попадания продуктов разрушения ремня и конусов.

Визуальное определение CVT и автомат

Начинающие автолюбители не имеют представления, как отличить вариаторную коробку от автомата визуально. Хотя между ними много отличий:

  • вариаторные трансмиссии обычно маркируются надписью «CVT»;
  • названия переключения передач возле кулисы. На вариаторах, кроме стандартных P-R-N-D, имеется режим «L». Автоматы же имеют L2, L3;
  • по рычагу почти сделать это невозможно. К тому же недобросовестные владельцы заменяют рычаг вариатора рычагом от автомата, если есть существенные отличия.

Кроме того, как отличить их внешне, покупающему автомобиль необходимо побыть водителем: проехать метров пятьсот на автомобиле. Когда машина на автомате будет разгоняться звук будет идентичен звуку на механической коробке.

Если поставить транспортное средство на подъем холма, то с вариаторной коробкой машина откатится назад.

Настройка автомата на гранта

В автомобиле Lada Granta применяется 4-х скоростная АКПП фирмы Jatco JF414E (AY-K3) с электронным управлением.

АКПП имеет режим блокировки гидротрансформатора на 3-й и 4-й передаче. Определяется по падению оборотов на соответствующих передачах. Имеется защита от перегрева, которая срабатывает свыше 114С, при этом на приборке загорается «шестеренка», но ехать можно, все что ниже считается нормой. При отрицательных температурах рекомендуется не начинать сразу движение, нужно удерживать машину тормозом и хотя бы пару минут погонять селектор по всем режимам. Коробка прогревается от двигателя и при движении с блокировкой. До прогрева коробки не будут включаться высшие передачи (4-я до 40С) и блокировка ГДТ. АКПП управляется собственным ЭБУ в герметичном корпусе, он находится слева под фарой по ходу движения. ЭБУ коробки взаимодействует с ЭБУ двигателя и др. узлами по общей шине CAN. Механически включается только режим Паркинга, остальные режимы включаются ЭБУ. Не следует включать Паркинг при значительных уклонах и прочих нагрузках, лучше пользоваться ручником.

Типичные поломки

В большинстве случаев вариатор уходит на покой, когда заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это происходит по следующему сценарию. Ремешок проскакивает, стачиваются поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на своем пути: маслонасос, подшипники, редукционный клапан, гидроблок, гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

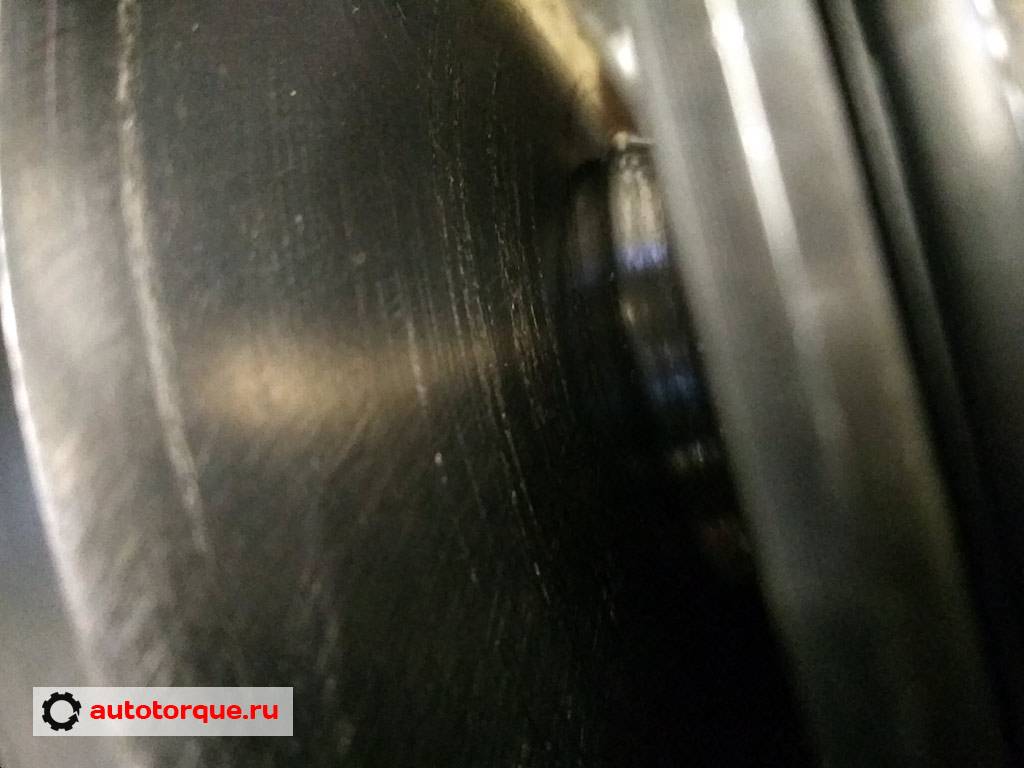

Задиры на конусах

Ещё одна частая проблема – перегрев. Обычно всё проходит не так страшно, так как коробка отслеживает температуру масла и предупреждает водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.

Бывают, конечно и частные проблемы в роде отказа только насоса или только подшипников конусов, но реже. Обычно дело в стружке, а стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.


Масляный насос вариатора Jatco

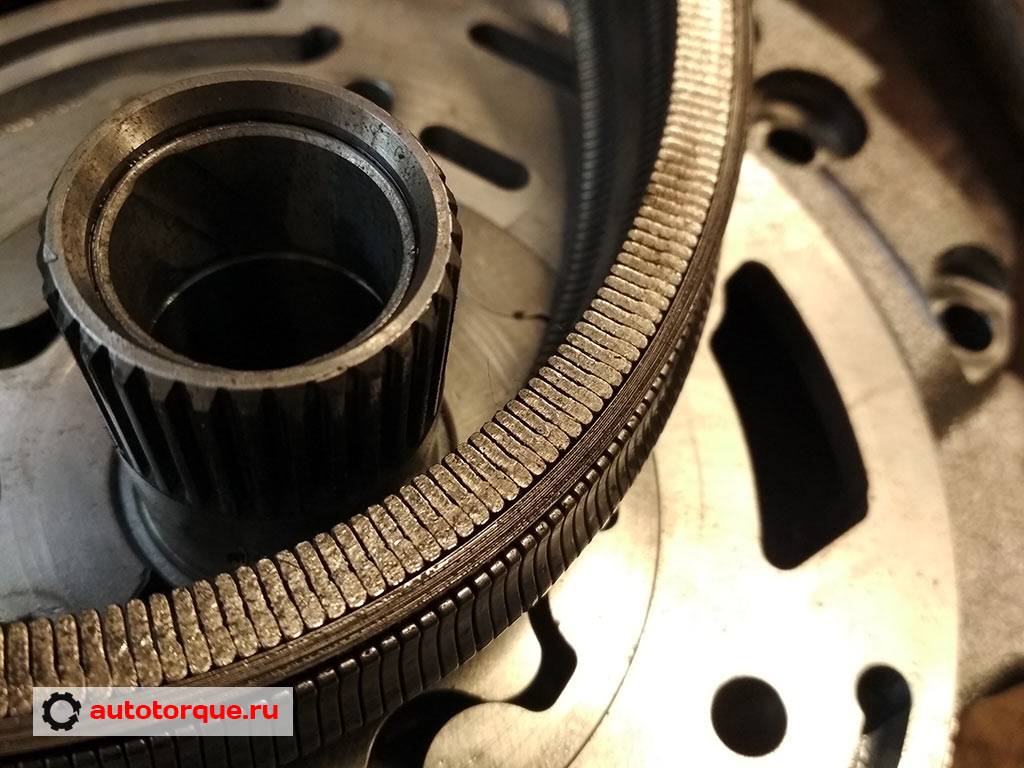

Самое страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже замена всей коробки целиком.


Изношенный ремень вариатора

Конструкция вариатора JF015E

Начать стоит с определения всех названий данной модели CVT. Она носит коммерческое название CVT-7, но также имеет внутризаводское обозначение. Например, компания Nissan именует как RE0F11A, а Renault присвоил название DK0, а вот Mitsubishi обозначает как W1CJB для авто с полным приводом и F1CJB для переднего привода. Это один и тот же вариатор в нескольких модификациях, которые отличаются между собой разве что корпусом. Обусловлено отличие разными моторами, разным подкапотным пространством, соответственно, будут отличаться крепежами к подвеске и кузову транспортного средства. Тем не менее, наибольшую популярность трансмиссия получила под названием JF015E.

Коробка передач предназначена для моторов с рабочим объемом до 1.8 литра и крутящим моментом 160 Нм. С точки зрения производителя JF015E является усовершенствованной версией JF011E, но по факту конструкция двух вариаторов сильно отличается. Новая CVT стала меньше в размерах: в ней задействована уменьшенная металлическая цепь с уменьшенными конусами за счет наличия 2-ступенчатой планетарной передачи. Две передачи переднего хода и три пакета сцепления – главные особенности JF015E. Здесь есть сложный гидротрансформатор, способствующий снижению общей нагрузки на валы, который в первых модификациях доставлял автовладельцам лишнюю головную боль.

Конструкция стала более сложной, что не лучшим образом сказалось на надежности трансмиссии. По своей сути JF015E является симбиозом вариатора с бесступенчатым переключением передач и автоматической двухступенчатой коробки. Предполагалось, что благодаря двум передачам переднего хода трансмиссия будет избавлена от наиболее рискованных режимов, когда цепь находится у оси конуса, где чаще всего происходит срыв в скольжении. Конуса – наиболее дорогостоящая и проблемная часть CVT. Производитель делал ставку на то, что кроме экономии в размерах возрастет надежность с заметным уменьшением себестоимости агрегата. Но на практике вышло несколько иначе.

Робот с одним сцеплением

Примеры использования: Smart fortwo, Лада Веста, Лада Иксрей.

Примитивный «недоавтомат» имеет сторонников: многие уверяют, что ездить с такой коробкой удобно и комфортно. При этом надежность несложного агрегата считается более высокой, чем у гидромеханики и уж подавно вариатора. В основе такого робота лежит обычная механика, однако ресурс сцепления у него повыше — по заводским данным, процентов эдак на 40.

  • Довольно надежная коробка передач
  • Относительно проста в ремонте — почти как в случае с механикой
  • Повышенный, в сравнении с механикой, ресурс сцепления (по заявлениям производителей)
  • Требует меньше масла в сравнении с вариатором
  • Допускает откатывание машины назад, в отличие от полноценного автомата
  • Реакции на управляющие действия водителя замедленные
  • Рывки при переключениях
  • На подъемах часто размыкается сцепление — из-за перегрева. Коробка переходит в аварийный режим

Впервые столкнулся с этим типом коробки передач, взяв в середине нулевых в аренду в Италии Fiat Grande Punto с 90-сильным турбодизелем и однодисковым роботом.

Короче, мое мнение: однодисковый робот — ни за что. Лучше танцевать джигу на педалях служебного Ларгуса с механической коробкой передач в диких московских пробках, когда десяток километров порой продираешься час, чем такие автоматы.

Настройка автомата на гранта

В автомобиле Lada Granta применяется 4-х скоростная АКПП фирмы Jatco JF414E (AY-K3) с электронным управлением.

АКПП имеет режим блокировки гидротрансформатора на 3-й и 4-й передаче. Определяется по падению оборотов на соответствующих передачах. Имеется защита от перегрева, которая срабатывает свыше 114С, при этом на приборке загорается «шестеренка», но ехать можно, все что ниже считается нормой. При отрицательных температурах рекомендуется не начинать сразу движение, нужно удерживать машину тормозом и хотя бы пару минут погонять селектор по всем режимам. Коробка прогревается от двигателя и при движении с блокировкой. До прогрева коробки не будут включаться высшие передачи (4-я до 40С) и блокировка ГДТ. АКПП управляется собственным ЭБУ в герметичном корпусе, он находится слева под фарой по ходу движения. ЭБУ коробки взаимодействует с ЭБУ двигателя и др. узлами по общей шине CAN. Механически включается только режим Паркинга, остальные режимы включаются ЭБУ. Не следует включать Паркинг при значительных уклонах и прочих нагрузках, лучше пользоваться ручником.

Разновидности АКПП Джатко

Другим типом трансмиссий Джатко являются вариаторы, поддерживающие дополнительные режимы для движения по грязи или рыхлому снегу. Примером такой коробки является агрегат Nissan XTronic, используемый на автомобилях Juke или Qashqai. Существует несколько разновидностей вариаторов, оснащенных гидротрансформатором или сцеплением сухого типа. Агрегаты предназначены для машин с передним и полным приводом.


Описание классической АКПП.

Классическая автоматическая коробка Jatco состоит из гидравлического трансформатора, изменяющего величину передаваемого от двигателя крутящего момента, и планетарной секции. Для передачи крутящего момента в коробке используются стальные и фрикционные диски, собранные в пакеты.

Электронный блок управления воздействует на диски при помощи исполнительного механизма, обеспечивая переключение ступеней. Агрегаты поддерживают алгоритм ручного переключения передач, габариты картеров позволяют установить коробки на малолитражные автомашины.

Инновационная конструкция фрикционов с рабочими барабанами, используемых в конструкции гидравлических коробок, позволяет плавно переключать ступени и обеспечивает снижение затрат топлива. Соленоиды отличаются низкими требованиями к качеству рабочей жидкости, что увеличило интервал сервисного обслуживания. Дополнительных регламентных работ автоматические коробки и вариаторы Jatco не требуют.

Переднеприводные и заднеприводные коробки

Для установки на машины с передним и полным приводом используются следующие коробки передач:

  1. Ранняя 3-ступенчатая модель RN3F01A, допускавшая установку двигателей с крутящим моментом до 150 Н*м. Картер вмещает 5,7 л жидкости Nissan AT Matic D Fluid.
  2. Последующие модификации коробок отличались применением 4 скоростей и повышенной прочностью конструкции, рассчитанной на крутящий момент до 260, а впоследствии до 330 Н*м. Завод выпускал 3 поколения трансмиссий, отличавшихся способом управления. Использовавшийся на Лада Гранта агрегат JF414E относится к третьему поколению коробок передач. Трансмиссия заправлена жидкостью Matic S Fluid (аналог Dextron IV), которая рассчитана на весь срок службы автомобиля, но рекомендуется менять масло через 40-60 тыс. км.
  3. Для установки на машины Ford, Mazda или Volkswagen использовалась 5-скоростная коробка, построенная на основе агрегата JF506E. Трансмиссия рассчитана на пробег до капитального ремонта 250 тыс. км, допускает установку моторов с крутящим моментом до 350 Н*м. В качестве рабочей жидкости используется масло Nissan ATF Matic K.
  4. В 2006 г. началось производство 6-скоростной коробки передач JF613E, предназначенной для машин Renault, Nissan и Mitsubishi. Конструкция рассчитана на использование с бензиновыми двигателями рабочим объемом до 3,5 л и с крутящим моментом не выше 330 Н*м. Для обеспечения работоспособности используется жидкость Nissan AT Matic J Fluid, объем заправки составляет 8,1 л.


JF506E- пяти скоростная АКПП.

Для оснащения машин с продольным расположением двигателя и задним ведущим мостом используются следующие агрегаты:

  1. Агрегат 3N71B с 3 передачами, выпускавшийся с 1968 по 2010 г. Коробка выдерживает крутящий момент до 250 Н*м, заявленный заводом ресурс составляет 250 тыс. км.
  2. Семейство 4-ступенчатых коробок JR40*E, предназначенных для установки на пикапы и малогабаритные грузовые автомобили. Трансмиссии рассчитаны на крутящий момент от 300 до 450 Н*м, ресурс достигает 300 тыс. км. В качестве рабочей жидкости использовано масло AT Matic J Fluid.
  3. Усовершенствованные 5-ступенчатые коробки предназначены для внедорожников и пикапов, планка крутящего момента доведена до 650 Н*м.
  4. Для гибридных автомашин Nissan выпускается 7-ступенчатая трансмиссия JR71*E, построенная на базе предыдущей 5-скоростной версии.

Вариатор дешевле, чем автомат

Просто маркетинг и ничего больше. Сейчас я не буду лезть в «технические дебри», а постараюсь рассказать простым языком.

Если взять конструкцию вариатора, то она несколько проще, чем у оппонента. Во-первых, его могут рассчитывать под небольшой крутящий момент, именно под небольшие машины класса «B или С». Во-вторых, в нем меньше металла. В-третьих, внутри есть два шкива (с изменяющимися конусами), есть небольшой гидроблок с соленоидами, сейчас есть даже гидротрансформатор и планетарный механизм (на первую и вторую передачи), но все это намного проще чем у оппонента.

Если взять конструкцию автомата, то она сложнее и если можно так выразится —  надежнее. Во-первых, АКПП делают универсально, то есть как на легковые малые машины (скажем KIA RIO), так и на большие седаны D-класса (OPTIMA) и паркетники (SPORTAGE). И эта трансмиссия, должна выдерживать все нагрузки (в том числе и дизельный вариант). Во-вторых, планетарных механизмов может быть больше, в 8 ступенчатом исполнении – зачастую три, крупнее гидроблок, соленоиды, гидротрансформатор, присутсвует 6 – 7 пакетов фрикционных дисков и т.д.

В целом произвести автомат стоит дороже, примерно на 60 – 80 000 рублей.

НУ и получается все очень просто, чтобы удешевить конструкцию конечного автомобиля, производители ставят вариаторы вместо автомата. И все равно на ресурс.

Советы по эксплуатации

Но какой бы неприхотливой ни была данная трансмиссия эксплуатировать ее, как и любую другую вещь, необходимо правильно.

Существуют определенные правила, который должен придерживаться любой владелец автомобиля с автоматом от «Джатко»:

  1. Проверка уровня и замена масла.
  2. Правильное вождение.
  3. Правильная буксировка.

Правильное вождение c АКПП «Jatco»

АКПП «Джатко» надежный и выносливый. Ключевой особенностью является легкость и плавность переключения скоростей. Но в любом случае рекомендуется прогревать автомобиль перед поездкой в зимнее время. А в летний период – охлаждать.

Не нужно дергать ручку переключения. Автомат сам подстраивается под стиль вождения. Водителю нужно только наслаждаться поездкой с этой трансмиссией. А также автомат не любит длительную езду с высокой скоростью.

Буксировка автомобиля

Для того, чтобы буксировать автомобиль с автоматом от «Jatco» следует соблюдать следующие рекомендации:

  1. Буксировать на расстояние не более, чем 40 км.
  2. Не превышать скорость на буксире – 35 кмч.
  3. Кулису трансмиссии перевести в нейтральное положение.
  4. Избегать рывков при буксировке. Это может привести в негодность акпп Jatco.

Режимы переключения: кулиса коробки передач

Как и на всех автомобилях с автоматической коробкой передач Jatco имеет следующие положения кулисы:

  • P – парковка;
  • N – нейтрал;
  • D – движение вперед;
  • R – движение назад;
  • 1 – движение только на первой скорости;
  • 2 – начало движения на 1 передаче, затем произойдет автоматическое переключение с первой на вторую передачу. Дальше 2 передачи АКПП не разгонит автомобиль.

А также модель оснащена режимом «М» — механический. Водитель сможет самостоятельно повышать или понижать передачи. И имеет «А» — автоматический режим. Переключение будет происходить с помощью блока актуаторов.

Для чего нужна кнопка O/D OFF

Кнопка «O/D OFF» (Overdrive Off) во включенном состоянии запрещает подключение четвертой, высшей передачи. При нажатой кнопке автомат трехступенчатый. При обычном (основном) режиме АКПП автомобиль немного теряет в динамике, но расход топлива уменьшается.

Когда рекомендуется использовать основной режим (O/D ON):

1. при равномерном движении с большой скоростью (по трассам, на скоростных участках) 2. на скоростях выше 70 км/ч (снижается расход топлива, обороты падают) 3. многие вообще рекомендуют никогда не выключать O/D, за исключением тех случаев, когда требуется быстрый разгон (например, кого-то обогнать или активно проехать по городу в час пик).

Источник

Солнечная шестерня и редукционный клапан

Часто автовладельцы жалуются, что автомобиль едет либо только вперед, либо только назад. Причину стоит искать в солнечной шестерне. Недостаток детали в способе производства – две части сваривают, но под постоянными высокими нагрузками сварной шов не выдерживает. Можно говорить о явном конструктивном недостатке и просчете инженеров. Новое «солнышко» оригинального образца стоит примерно 22-25 тысяч рублей. С 2015 года производитель ставит усиленную шестерню, но радикальных изменений она не принесла. Но, отметим, случаев, когда солнечная шестерня не отхаживает 50-60 тыс. км стало заметно меньше.

Трудно не отметить редукционный клапан масляного насоса, доставляющий проблемы при условии, если масло меняют не вовремя или пользуются некачественным материалом. Клапан повреждает стружка, содержащаяся в трансмиссионной жидкости. Это со временем приводит к его регулярным заклиниваниям. В результате падает давление в системе, водитель замечает, что коробка пинается или толкается. Если игнорировать поломку, начнет изнашиваться цепь, а это прямая угроза для конусов. В мастерской, как правило, клапан меняют модернизированным механизмом – цена вопроса примерно 2000-3000 рублей. Возможно, потребуется ремонт насоса, но, опять же, все зависит от того, насколько быстро водитель среагировал на первые признаки неисправности.

Обычные автоматические трансмиссии

Коробка передач с продольным двигателем и задним приводом

  • 1969–1989 3N71 (Nissan: L3N71B) – 3-ступенчатая
  • 1983–1990 4N71 (Jatco: JR401 / JR401E, Nissan: L4N71B / E4N71B, Mazda: N4A-EL) – 4-ступенчатая
  • 1988–2004 4R01 (Jatco: JR402 / JR402E, Nissan: RL4R01A / RE4R01A / RE4R01B, Mazda: R4A-EL) – 4-ступ.
  • ? -? 4R03 (Jatco: JR403E, Nissan: RE4R03A / RG4R01A) – 4-ступенчатая
  • ? -? JR405E (Mazda: RC4A-EL) – 4-ступенчатая
  • 1989–? 5R01 (Jatco: JR502E / JR503E, Nissan: RE5R01A) – 5-ступенчатая
  • 2002-настоящее время 5R05 (Jatco: JR507E / JR509E, Nissan: RE5R05A) – 5-ступенчатая
  • 2009 – настоящее время 7R01 (Jatco: JR710E / JR711E, Nissan: RE7R01A / RE7R01B) – 7-ступенчатая
  • 2019-настоящее время JR913E (9-ступенчатая автоматическая коробка передач JATCO JR913E) – 9-ступенчатая
Примечания
а. Оригинальный дизайн Mercedes-Benz, вариант Jatco, модифицированный и производимый Jatco по лицензии для автомобилей Nissan и Infiniti. (Только применительно к JR913E.)

Коробка передач переднего привода с поперечным расположением двигателя

  • 1982–1990 RL3F01A / RN3F01A – 3-ступенчатая коробка передач
  • 1982–1985 RL4F01A – 4-ступенчатая коробка передач с главной передачей в сборе
  • 1985–1994 RE4F02A / RL4F02A – 4-ступенчатая КПП
  • 1991–2001 RE4F03A / RL4F03A – 4-ступенчатая КПП
  • 1992–2001 RE4F04A / RE4F04V – 4-ступенчатая коробка передач (также известная как GEO / Isuzu 4F20E / JF403E и Mazda LJ4A-EL)
  • 3-х скоростной сверхлегкий кейкар
  • 3-х скоростной высокопроизводительный кейкар
  • 3-ступенчатая высокопроизводительная компактная
  • 4-ступенчатый сверхлегкий кейкар
  • Jatco JF405E

    Suzuki Wagon-R , Suzuki MR Wagon , Nissan Moco , Mazda AZ-Wagon , Mazda Laputa , Hyundai Atoz , Kia Morning , Daewoo Matiz

    – 4-ступенчатый сверхлегкий компактный (ранее JF402E)

  • Jatco JF404E

    VW Polo , VW Lupo , SEAT Arosa , Škoda Fabia

    – 4-ступенчатый сверхлегкий компактный

  • 4-ступенчатая компактная
  • 4-ступенчатая малая / средняя
  • 4-ступенчатая средняя

6-ступенчатая автоматическая коробка передач Jatco JF613E, используемая в Renault Laguna .

  • 4-ступенчатая средняя / большая
  • Jatco JF506E / F5A5

    VW Golf , VW Sharan , MG Rover , Land Rover Freelander , Jaguar X-Type , Ford Mondeo , Audi A3 , Mazda MPV , Mitsubishi Lancer Evolution

    5-ступенчатая средняя / большая

  • Jatco JF613E

    Renault Laguna , Renault Scénic , Nissan Qashqai , Mitsubishi Outlander

    6-ступенчатая средняя / большая

Где применяется

Коробка встречается на автомашинах:

  1. Nissan моделей Qashqai, Sentra, Teana, Tiida, X-Trail и Murano. Техника оборудована двигателями с искровым зажиганием рабочим объемом 1,6/1,8/2,0/2,5 л.
  2. Renault Megane, Scenic и Koleos. Коробка используется с 2007 г., ставится в паре с бензиновыми моторами рабочим объемом от 1,6 до 2,5 л, а также с полуторалитровым дизелем.
  3. Samsung SM3, SM5 и QM5 предназначены для рынка Южной Кореи. На технике применяются бензиновые агрегаты объемом 1,6-2,5 л.
  4. Mitsubishi Lancer, Galant и Outlander с 4-цилиндровыми моторами рабочим объемом от 1,8 до 2,4 л.
  5. Citroen C-Crosser и одноплатформенном Peugeot 4007 с двигателем, имеющим объем 2,4 л.
  6. Suzuki Kizashi с силовым агрегатом 2,4 л. Автомобиль стал последним, на котором применялась коробка JF011E, последние экземпляры седана покинули конвейер в 2014 г.
  7. Dodge Caliber и одноплатформенном Jeep Compass оснащены моторами объемом 2 и 2,4 л.

Конструкция и работа вариатора

Прежде чем мы перейдем к сравнительным характеристикам вариатора и автоматической КПП, вам будет полезно узнать устройство и принцип действия первого и второго агрегатов. Эта информация поможет вам сделать правильные выводы в конце повествования. Итак, начнем с вариатора.

Ремень вариатора

Основное отличие вариатора (Сontinuosly Variable Transmission, CVT — англ.) от любой коробки передач (как автоматической, так и ручной) является отсутствие фиксированных передач. У каждого такого агрегата существует некий диапазон, в которых находится передаточное усилие (число) при определенных условиях в конкретный момент времени. Это становится возможным благодаря тому, что в основе работы вариатора лежит другой иной принцип работы, нежели у КПП.

Как работает вариатор? Его принцип действия заключается в использовании ременной передачи (чаще всего в современных машинах используется металлический ремень или цепь), которая передает усилия межд ведущим валом (от двигателя) и ведомым валом (идущим далее к колесам). При этом передаточное число меняется плавно за счет плавного же изменения диаметра как ведущего, так и ведомого валов. Для этого используются специальные методики. Каждый современный автопроизводитель имеет собственные наработки в этой области. Однако все вариаторы можно разделить на два основных типа:

Работа вариатора

  • клиноременной;
  • тороидный.

Основой клиноременной передачи является трапециевидный зубчатый ремень (некоторые автопроизводители используют цепь или ремень из металлических пластин). Вторая составляющая — это два шкива, которые образованы коническими дисками. Они могут изменять свой диаметр, благодаря чему возможно изменение скорости и значения передаваемого крутящего момента.

Работа происходит по следующему алгоритму. При нажатии водителем на педаль акселератора ведущий шкив передает вращение от двигателя к ведомому валу. Однако его конструкция создана таким образом, что при действии центробежных сил в силу увеличения оборотов щеки дисков сжимаются и выталкивают приводной ремень от центра шкива к его краю. А на ведомом валу происходит обратный процесс. То есть, у него щеки разжимаются и ремень двигается к центру шкива. Так плавно изменяется передаточное число и усилия. Когда педаль акселератора отпущена происходит обратный процесс.

Схема работы тороидного вариатора

Тороидный вариатор имеет другой принцип действия. Вместо валов у него имеются два колеса со сферической поверхностью. Между зажаты ролики. Одно из колес — ведущее, второе — ведомое. Изменение значения передаваемого крутящего момента и передаточного числа возникает в силу изменения силы трения между колесами и роликами. Изменение положения роликов в поперечной плоскости позволяет изменять и передаточное число. Когда ролик находится горизонтально, то ведущее и ведомое колеса крутятся с одинаковой угловой скоростью. Когда же ролики меняют свое положение, изменяется и передаточное число.

Однако в силу сложности конструктивных решений и технологий изготовления отдельных частей тороидные вариаторы используются редко. Поэтому в дальнейшем мы будем рассказывать о клиноременных устройствах, как наиболее популярных в автомобилестроении.

Масла для вариаторов отличаются от других трансмиссионных жидкостей. Они имеют соответствующее обозначение — CVT. Дело в том, что эти масла не только смазывают, но и предотвращают проскальзывание. Именно благодаря этому свойству становится возможным эксплуатация ремня по передаче крутящего момента между валами. В связи с этим нельзя допускать “масляного голодания”. В противном случае ремень или цепь начнет проскальзывать по рабочим поверхностям валов, тем самым значительно изнашивая их.

Виды КПП: автомат и вариатор

Выбирая трансмиссию, нужно учесть, в каких условиях будет эксплуатироваться машина. Вариатор и автомат — разновидности автоматической коробки, которая требует регулярного ухода и щадящей манеры езды:

  • без резких стартов и торможений методом «педаль в пол»;
  • без буксировки тяжёлых прицепов или автомобилей;
  • без пробуксовок на льду, в снегу и грязи;
  • без перегрева и трогания «на холодную».

Автомобиль как с автоматом, так и с CVT оснащен селектором и педалями: газ и тормоз. В обеих коробках за управление отвечают соленоиды, гидроблок, электроника. Водитель не переключает скорости вручную, не работает сцеплением. Только после тест-драйва можно сделать вывод, чем отличается бесступенчатый вариатор от «классического» автомата, и что лучше в динамике.

Определить, что надёжней, вариатор или автомат, поможет краткий обзор их работы.

Маркетинг и ничего личного

Ну и последний пункт, это маркетинг. Поясню – производителю не нужно чтобы вы катались на машине 200 – 300 – 400 000 км. В идеале откатали гарантию, сдали машину в трейд-ин и взяли новую.

ВАРИАТОР для этого подходит идеально, ресурс у многих таких трансмиссий 150 – 200 000 км, а дальше дорогой ремонт.

АВТОМАТ при должном обслуживании, может ходить раза в два больше. Как мне кажется производителю это не совсем выгодно, именно поэтому и суют сейчас CVT, даже в те машины, которые раньше комплектовались АКПП.

Сейчас видео версия, смотрим.

Напишите свое мнение, что вы думаете об этой ситуации? А я на этом заканчиваю, искренне ваш АВТОБЛОГГЕР

АКПП «Jatco»

АКПП поперечного расположения «Jatco JF414E» относится к классу «Мини». Создана для передне-приводных автомобилей с литражом двигателя не более 1,6 л. Создана и разработана в стране Япония, а компания, изготовившая эту трансмиссию так и называется «Jatco». Название является аббревиатурой от «Japanese Automatic Transmission Co.», что в переводе на русский язык означает «Японский завод автоматических трансмиссий».

Модель «JF414E» – это не просто набор букв. Он тоже имеет свое значение.

  • «f» – означает переднеприводные;
  • цифра «4» указывает на 4 ступени передач;
  • «14» – порядковый номер модификации;
  • «e» – с электронным управлением.

Бесступенчатые трансмиссии

Двигатель Jatco JF011E и Nissan MR20DE.

Передний привод

  • Jatco JF011E

    Nissan Lafesta , Nissan Serena , Nissan Sentra , Renault Fluence , Nissan Bluebird Sylphy , Nissan X-Trail (T31), Mitsubishi Outlander (2008-), Mitsubishi Lancer (2008-), Mitsubishi Outlander Sport (2011-), Dodge Caliber , Jeep Компас , Jeep Patriot , Suzuki Kizashi

  • Jatco JF009E

    Nissan Tiida (Versa), Nissan Note , Nissan Cube , Nissan March , Nissan Wingroad

  • Jatco F1C1

    Mitsubishi Colt , Mitsubishi Colt Plus , Mitsubishi Lancer (рынок за пределами США, до 2008 г.)

  • Jatco F06A

    Nissan Primera

  • Jatco JF010E

    Nissan Teana , Nissan Presage , Ниссан Мурано

  • Jatco CVT7 ( Jatco JF015E / Широкий отношение Jatco JF020E

    Mitsubishi Mirage , Mitsubishi Delica D: 2 , Nissan Cube , Nissan Juke , Nissan Latio , Nissan March , Nissan Note , Nissan Sylphy , Nissan Lannia , Suzuki Alto Eco , Suzuki Hustler , Suzuki Solio , Suzuki Spacia , Suzuki Splash , Suzuki Swift , Suzuki Вагон R

    ) Охват Коэффициент 7,3 и 8,7 для WR

  • Jatco CVT8 ( Jatco JF016E / Jatco JF017E / Hybrid Jatco JF018E / Hybrid Jatco JF019E

    Infiniti QX60 , Nissan NV200 , Nissan Serena , Nissan Teana , Nissan X-Trail , Nissan Rogue (США и Канада), Mitsubishi Outlander, Mitsubishi Eclipse Cross

    ) Передаточное отношение 7,0 Максимальный крутящий момент 250-380 Нм

  • Jatco CVT S Передаточное отношение 6.0 для мини-автомобилей менее 1 л.
  • Jatco CVT X (JF022E) Передаточное отношение 8,2 Максимальный крутящий момент 330 Нм

Выводы. Что лучше, автомат или вариатор

Категорично выделить, что лучше, вариатор или автомат, нельзя. CVT подходит тем, кто ищет экономную машину для спокойных семейных поездок. Любителям динамики, спортивной езды — лучше выбирать коробку автомат.

Автомеханики дают советы, на что обратить внимание при выборе и покупке авто с пробегом:

  • в машинах с пробегом свыше 150 000 км скорее всего автоматическая трансмиссия уже требует замены;
  • автомобиль с вариатором лучше брать без пробега;
  • если при тест-драйве на вариаторе слышны стуки, чувствуются рывки — агрегат изношен;
  • перед покупкой нужно проверить машину на СТО.

За счёт простого принципа действия, экономичности, плавности вариатор в перспективе развития выигрывает у автомата.
