Чистка дроссельной заслонки Ваз 2114

Инжекторная система питания современных автомобилей ВАЗ не отличается особенной сложностью, а разница в конструкции системы на моделях незначительна. Тем не менее, инжектор требует более точных регулировок и любая мелочь может привести к перебоям в работе двигателя. Сегодня мы рассмотрим дроссельную заслонку ВАЗ 2114, и на ее примере установим причины неисправностей холостого хода и других систем, связанные с ее засорением.

Признаки и причины засорения дроссельной заслонки ВАЗ 2114

Дроссельная заслонка инжекторных двигателей ВАЗ самой первой после воздушного фильтра встречается со всеми засорениями, которые может вызвать атмосферный воздух. Фильтр справляется с очисткой удовлетворительно, но некоторые частички пыли все же проникают внутрь системы через неплотности патрубков. Кроме того, картерные газы могут через вентиляцию картера наносить масляную пленку на дроссельную заслонку и регулятор холостого хода.

В общем и целом, засорение дроссельной заслонки приводит к неполному перекрыванию впускного диффузора, что обычно приводит к:

неоправданно высоким оборотам холостого хода; повышенному расходу топлива; тяжелому запуску двигателя; плавающие холостые обороты. Но вследствие загрязнения заслонка может не до конца открываться, а это чревато рывками, провалами в работе двигателя, а так же недостаточной приемистости и потере эффективной мощности.

Когда чистить дроссельную заслонку ВАЗ 2114

Специалисты рекомендуют проводить чистку дроссельной заслонки и РХХ не реже, чем раз в 60 000 км. Процедура совсем несложная, и занимает несколько минут, зато снимает массу проблем, особенно ярко выраженных при эксплуатации автомобиля в условиях города и интенсивного движения. Процесс очистки заслонки нужно проводить на остывшем двигателе, а из инструментов нам понадобятся только отвертка для отсоединения хомутов и торцовый ключ на 13. И новая прокладка.

Также перед началом работы стоит подумать о том, чем мыть будем. Мыть можно, в принципе, чем угодно, но топливщики рекомендуют использовать жидкость для очистки карбюраторов. Она лучше всего справляется масляным налетом, оседающим на поверхности заслонки и диффузора. Если покупка жидкости за 120 рублей сможет нанести непоправимый урон вашему бюджету, тогда можно использовать ацетон, или любой растворитель.

Демонтаж дроссельной заслонки

Снмем дроссельную заслонку с двигателя полностью. Так мы сможем обеспечить более тщательную очистку. Чтобы добраться до всего топливного хозяйства двигателя, нам будет необходимо снять декоративный кожух, который скрывает своей неповторимой эстетикой двигатель 2114. После этого нужно снять шланг системы принудительной вентиляции картера, который зачастую и стает виной засорения заслонки.

Попутно стоит взглянуть на воздушный патрубок. Если в нем есть масло, то это говорит о том, что система принудительной вентиляции картера потеряла былую свежесть и тонкий канал вентиляции мог забиться.

После этого необходимо стравить давление из системы охлаждения. Это нужно для того, чтобы антифриз не выливался из прогревочных шлангов, которые нам предстоит снять. Когда давление стабилизировалось, можно снимать шланги с патрубков корпуса дроссельной заслонки. Для того, чтобы антифриз не пролился, мы рекомендуем использовать вместо пробок для шлангов две старые свечи зажигания. Они всегда есть под рукой, их легко вставить и просто вынуть из шланга. Снимаем трос привода заслонки, отсоединяем шланг вентиляции бензобака, и снимаем дроссель в сборе.

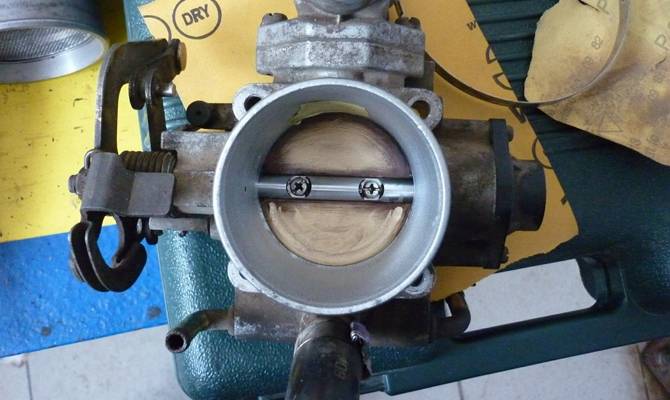

Чистка дроссельной заслонки ВАЗ 2114

Конечно, проще чистить аэрозольной жидкостью, тогда не придется ковыряться в труднодоступных каналах ушными палочками. При чистке соблюдайте аккуратность и избегайте использования острых металлических предметов, чтобы не повредить диффузор и заслонку.

Начнем с датчика РХХ. Сперва вынимаем его и оцениваем степень его загрязнения. Скорее всего, он будет в маслянистой пленке и грязи. После этого берем очиститель карбюраторов и обильно разбрызгиваем аэрозоль на рабочую поверхность датчика. Особенно тщательно промываем конусную иглу и ее пружинку. Процедуру проводим до тех пор, пока датчик не станет чистым полностью. Перед тем, как устанавливать датчик, необходимо проверить расстояние от корпуса датчика до самого конуса. Оно должно быть в пределах 22-23 мм.

После очистки узла даем ему хорошо просохнуть, устанавливаем новую прокладку и собираем всю конструкцию в обратном порядке. Холостые должны прийти в норму, а работа двигателя стабилизироваться. Устойчивых вам холостых оборотов, и удачи на дорогах!

А вы знаете, как почистить дроссельную заслонку? разберем пошагово

Приветствую вас друзья на сайте ремонт автомобилей своими руками. В процессе эксплуатации авто вы можете заметить, что педаль газа как-то не так работает, а обороты после отпускания восстанавливаются с задержкой. Причиной может быть дроссельная заслонка.

Дроссельная заслонка

Именно этот элемент часто загрязняется и доставляет множество хлопот автолюбителю. Но проблему можно решить

Достаточно знать, как почистить дроссельную заслонку, и чему уделять внимание при выполнении работ

Назначение дроссельной заслонки ВАЗ 2110

Если выражаться простым языком, то дроссельная заслонка — это педаль акселератора в вашем авто. То есть, нажимая или отпуская газ, вы открываете или закрываете заслонку. Задача устройства – дать путь дополнительному объему воздуха. Чем сильнее нажатие на газ, тем больше открыта заслонка дросселя и тем выше обороты силового узла.

Когда как чистить дроссельную заслонку?

На практике уже через несколько лет эксплуатации дроссель забивается различной грязью и требует внимания владельца. Основная причина загрязнения – воздействие мелких частиц масла, картерных газов и пыли.

Во время работы двигателя масло, пыль и воздух смешиваются в единую субстанцию и попадают к дроссельной заслонке. С годами она буквально «залепляет» все внешние поверхности и скапливается на штоке холостого хода. Со временем возможно покрытие грязью теплового зазора, ухудшается доступ через байпасный канал РХХ.

Если ничего не предпринимать, то начинаются проблемы с двигателем. Его работа может стать нестабильной, ухудшается динамика, пропадает четкая связь между нажатием на педаль и реакцией мотора.

В идеале чистка дроссельной заслонки – работа, которую желательно производить через каждые 50-60 тысяч километром. При этом периодическая профилактика данного узла позволит избежать многочисленных проблем в дальнейшем.

Особенности чистки дроссельного узла

Теперь разберемся, как почистить дроссельную заслонку на ВАЗ 2110. Вопреки распространенному мнению, с этим не возникает проблем. Главное – заблаговременно подготовить необходимый инструмент.

Для работы потребуются:

  • Отвертки (желательно в наборе);
  • ключик на «тринадцать»;
  • специальное средство для чистки дроссельной заслонки (к примеру, можно использовать Abro).

Далее действуйте в такой последовательности:

Демонтируйте кожух, который закреплен на силовом узле, открывайте пробку на расширительном бачке. Это сделать необходимо, чтобы уменьшить уровень давления в системе охлаждения.

Ослабляйте крепежные хомуты, демонтируйте трубку принудительной вентиляции. При этом внимательно осмотрите воздушный патрубок его кстати тоже требуется снять. При наличии в нем явных следов масла можно делать вывод о забитом дросселе.

Скорое всего проблема в канале принудительной вентиляции, ведь газам из картера с частицами масла ничего не остается, как идти через большую вентиляционную ветвь.

Берите отвертку и послабляйте пару хомутов, после чего демонтируйте трубки подогрева заслонки дросселя. На какое-то время в них можно поставить заглушку. Для этих целей можно использоваться старые свечи зажигания или другой предмет соответствующий по диаметру.

Демонтируйте шланг вентиляционной системы топливного бака. Чтобы добиться цели, достаточно выкрутить хомут, демонтируйте тросик и выкручивайте фиксирующие гайки дросселя. Не забудьте поснимать разъемы с датчиков дроссельной заслонки и холостого хода, которые крепятся на самом узле.

Теперь можно приступать к самой чистке. Для этого:

Вымойте хорошенько с помощью заготовленного средства весь узел все каналы. Особо постарайтесь в вопросе чистки канала принудительного вентилирования картера. Иногда для чистки канала может понадобиться острый предмет, к примеру, спица.

Снимайте РХХ (для этого достаточно выкрутить два болта) и промойте его. Если шток слишком загрязнен, выработан или люфтит, то лучше произвести замену. При повреждении прокладки ее лучше заменить, возвращайте все в обратной последовательности.

(2 голос, 3,00 5) Loading…

Как промыть дроссельную заслонку на ваз 2110 инжектор 8 клапанов

Ваз 2110Как промыть дроссельную заслонку на ваз 2110 инжектор 8 клапанов

Доработка дроссельного узла на Ваз 2111.

Промывка инжектора полностью.Гаражный сезон открыт)) Снято на мобилку HTC D…

Теперь непосредственно о том как почистить дроссельную заслонку ВАЗ 2110.

Снятие дроссельной заслонки Ваз 2110 2114.

Дроссельная заслонка автомобиля ВАЗ 2110.

Фото ‘РХХ’ из Фотогалереи Лада Калина (Lada Kalina) Клуба.

https://youtube.com/watch?v=ehuS_x32URQ

Промываем дроссельный узел.

7.1.12. Снятие дроссельного узла.

Западает педаль газа на ваз 2110.

Чистка дроссельной заслонки ваз 2114 не снимая.

Снимаем стопорную скобу.

Снятие и установка дроссельного узла.

Хонда аккорд черная фото.

Замена троса привода дроссельных заслонок ВАЗ 2110.

Снятие дроссельной заслонки Ваз 2110 2114.

Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -211…

Снятие привода дроссельной заслонки.

Загрязненный клапан дроссельной заслонки ВАЗ 2110.

Кузов ВАЗ 2110 (Лада).

Чистка дроссельной заслонки ВАЗ 2110.

Снимаем дроссель.

Доработка дросселя ВАЗ путем смещения вентиляционного контура.

Снимаем тросик…

Если есть – то велика вероятность того, что в дросселе засорен канал принуд…

Чистка дроссельной заслонки1.

Чистка дроссельного узла.

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками -…..

Также зазор нужен, чтобы предотвратить закусывания заслонки об стенку патру…

Цельная замена днища ВАЗ 2110 часть 1.

Чистка дроссельной заслонки ВАЗ 2110.

8. Ослабив крестовой отверткой червячный хомут рукава подвода воздуха к кор…

Дроссельный патрубок.

Промывка дроссельной заслонки.

Дроссельный узел.

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками -…..

Чистка дроссельной заслонки ВАЗ 2110 и ВАЗ 2114.

Как почистить и промыть дроссельную заслонку на ВАЗ 2114?

Ремонт передних тормозов ваз 2106 видео.

2. Далее необходимо отсоединить крепление ДЗ, снять трос газа и достать дро…

Чистка дроссельной заслонки.

Как промыть дроссельную заслонку ВАЗ 2114-2115.

чистка дроссельной заслонки ВАЗ 2110.

Многие владельцы ВАЗ 2112 задумываются об…

ВАЗ 21102112 чистка дроссельной заслонки.

Чистка дроссельной заслонки ВАЗ 2110.

vaz-2110.net

Промывка дроссельного узла ВАЗ 2110

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками – и…

Дроссельная заслонка автомобиля ВАЗ 2110.

Чистим дроссельный узел на ВАЗ 21124.

Снятие дроссельной заслонки Ваз 2110 2114.

Дроссельный узел.

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками – и…

Форум клуба ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 – Показать сообщение отдельно – Др…

Как промыть узел дроссельной заслонки на Toyota Prius (Тойота Приус) .

Не обошлось доработка дроссельного узла ваз 2109 инжектор без “классик…

Ремонт передних тормозов ваз 2106 видео.

Двигатель ВАЗ-2111.Снятие дроссельного узла.

Снятие дроссельного узла Ваз-2112-1.

Чистка дроссельной заслонки ВАЗ 2110.

фильтр дроссельный узел.

Доработка дроссельного узла на Ваз 2111.

8. Ослабив крестовой отверткой червячный хомут рукава подвода воздуха к кор…

Фото ‘РХХ’ из Фотогалереи Лада Калина (Lada Kalina) Клуба.

чистка дроссельной заслонки ВАЗ 2110.

ВАЗ 21102112 чистка дроссельной заслонки.

Теперь непосредственно о том как почистить дроссельную заслонку ВАЗ 2110.

После того, как установлена дроссельная заслонка, ее нужно…

Доработка дроссельной заслонки ваз 2110.

Промываем дроссельный узел.

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками – и…

Снятие дроссельного узла.

ваз-2110-дроссельный-узел-патрубки.

7.1.12. Снятие дроссельного узла.

чистка дроссельного узла.

vaz-2110.net

Как проводится чистка дроссельной заслонки ВАЗ 2110 своими руками

Неотъемлемым элементом ВАЗ-2110, причем как 8 клапанов, так и 16 клапанов, является заслонка дроссельной системы. Именно данный элемент контролирует доступ воздушных масс и горючего в цилиндры двигателя.

В системе, контролирующей доступ воздушных масс, устанавливается дроссельная заслонка. Дросселем регулируется поток воздушных масс, которые необходимы для нормальной работы основного узла автомобиля – двигателя.

4 Небольшой тюнинг заслонки ВАЗ 2114

Помимо необходимости регулярно чистить дроссель ВАЗ, существуют некоторые конструктивные ошибки, которые допустил производитель при создании элемента. Чтобы устранить подобные проблемы, стоит выполнить доработку дросселя машины. И чем быстрее вы это сделаете – тем лучше. Многие владельцы 14-ой модели иногда жалуются на нестабильную работу двигателя при переключении скоростей.

Доработка дросселя машины

Некоторые считают это результатом неисправности трансмиссии, другие приступают к чистке заслонки. Но что делать, если и после этого двигатель не перестает глохнуть. Лучшим вариантом станет модернизация дроссельной заслонки ВАЗ 2114. Для этого нужно взять напильник и проточить небольшую канавку в задней стенке заслонки. Ширина углубления не должна превышать 3 мм.

Такая несложная операция помогает найти выход из ситуации, когда двигатель отказывается заводиться в горячем состоянии. После проделывания канавки уменьшится разрежение воздуха в ресивере. Это повлияет на расход топлива – теперь вы сможете “пробежать” по дороге лишние 500 м, не израсходовав ни капли бензина. Еще одно преимущество от подобной доработки – это снижение вибрации мотора на холостом ходу.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Чип-тюнинг (102)

  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)

Стайлинг (188)
Пневмоподвеска (7)
Внешний тюнинг (113)
Тюнинг салона (20)
Тюнинг автомобилей (428)
Тюнинг русских авто (103)
Бензин (6)
Автоэлектроника (45)
Тюнинг иномарок (160)
Автомобильные шины (6)
Тюнинг двигателя (6)
Автозвук (14)
Автохимия (23)
Тюнинг фар (18)
Моторные масла (23)
Тюнинг ходовой части (6)
Аэродинамический обвес (3)
Ксенон (7)
Тюнинг мотоциклов (8)
Мастер-классы (5)

  • Обучение дроссельной заслонки – суть и тонкости операции
  • Датчик положения дроссельной заслонки – лучший друг ответственного водителя
  • Чистка дроссельной заслонки – мода или необходимость?
  • Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

Rate this post

КАК МОЖНО ПОЧИСТИТЬ ЭТОТ УЗЕЛ

Чтобы была проведена чистка дроссельной заслонки ВАЗ 2114, её необходимо снять. Это сделать совсем нетрудно, необходимо приготовить набор отвёрток, ключ торцовый на «13», чистящее средство для карбюраторов, и можно приступать к работе.

СНЯТИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

  1. Снимают декоративную пластмассовую накладку мотора;
  2. Далее снимается шланг принудительной вентиляции. Наличие в нём следов масла, служит косвенным подтверждением необходимости чистки;
  3. Открывают крышку на расширительном бачке и освобождают хомуты на шлангах, обеспечивающих подогрев этого узла;
  4. Снимают эти шланги и закрывают их заглушками от вытекания охлаждающей жидкости;
  5. Отсоединяется шланг вентиляции топливного бака и трос привода заслонки;
  6. Выворачивают два винта, которые крепят заслонку, и снимают её.

Теперь становится возможным чистка и промывка этого узла. Надеемся, что зачем чистить дроссельную заслонку уже понятно, поговорим о том, чем чистить, как очистить.

О СРЕДСТВАХ ДЛЯ ЧИСТКИ

Чтобы выполнить эту операцию, предварительно необходимо приобрести в торговых сетях средство для чистки дроссельной заслонки. Сегодня выбор таких средств на полках магазинов довольно широк. Вам могут предложить на выбор такие средства, как MEDIC, BD 40, CTEPUP, FluxOff и другие.

Средство для чистки ДЗ

Рекомендовать что-то конкретное нет смысла. Сколько химических средств имеется в продаже, столько и положительных отзывов о них. В таком случае стоит прислушаться к мнению тех водителей, кто уже проводил подобную работу на своей машине, можно поискать отзывы в интернете и других источниках о той или иной марке чистящего средства. Средство для чистки должно быть упаковано в аэрозольной упаковке с трубочкой для возможности доступа к удалённым каналам.

КАК ЧИСТИТСЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА

Этот узел представляет собой не очень сложную конструкцию, поэтому прочистка дроссельной заслонки возможна в гараже и под силу любому водителю. Применяют такие способы чистки, когда она может быть поверхностной и полной. Давайте по порядку их и рассмотрим.

Поверхностный способ обладает не очень высокой эффективностью и проводится примерно один раз на 2-3 тыс. км пробега. Для его выполнения необходимо иметь любое химическое средство, ветошь и мягкую кисточку. Средством покрывают доступную поверхность заслонки. Дают отстояться ей примерно 15 минут, а после этого кисточкой и ветошью тщательно всё протирают. Когда всё просохнет, можно продолжить дальнейшую эксплуатацию машины;
Для полной прочистки необходимо чтобы была новая прокладка дроссельной заслонки и уплотнительное кольцо. При проведении подобных операций их желательно заменять. Стоимость их невысокая, а ответственность за качество подаваемого воздуха огромная. Следует отметить тот факт, что они имеют конструктивные отличия, поэтому необходимо знать, какую запасную часть следует приобрести. На снятую заслонку несколько раз набрызгивают чистящее средство. Количество раз может колебаться от 3 до 5, а иногда и больше. Это зависит от степени загрязнённости и типа химического средства

Для этого может потребоваться 30-40 минут вашего времени.Особое внимание уделяют всем калиброванным каналам. Чаще всего они бывают покрыты нагаром

Канавки дроссельной заслонки продувают сжатым воздухом от компрессора или используют шинный насос с насадкой. Если у вас получилось промыть дроссельную заслонку, то проделайте подобную процедуру и с регулятором холостого хода.

Заслонка сверкает в лучах гаражной лампы, это значит, что её можно возвращать на своё штатное место. Операции по установке проводятся в обратном порядке к её снятию. По окончании установки должна быть обязательная проверка работоспособности очищенного узла.

Срок службы дросселя

В среднем качественный элемент должен выдерживать более 6 циклов включения и выключения лампы. В идеальных условиях рабочий диапазон данной электроники находится в температурном режиме от 5 °С до 55 °С. При минусовых температурах ограничитель может работать неисправно. При нормальных условиях эксплуатации срок службы дросселя составит 3 года. Но это касается только качественных моделей от известных производителей.

Вам это будет интересно Как работает tl431

Ограничитель выполняет важную роль в электрической схеме, в которую подключен световой элемент. Он не дает ей взорваться или перегореть, поэтому в любую электрическую цепь, в которой есть люминесцентный освещавший прибор, нужно подключать дроссель.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Самостоятельно установить защиту картера двигателя поможет данный материал: https://vazweb.ru/desyatka/dvigatel/zaschita-dvigatelya.html

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

  1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
  2. Производим частичное сливание охлаждающей жидкости;
  3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
  4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
  5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
  6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
  7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
  8. Теперь стало возможным снятие дроссельного узла со шпилек;
  9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка

Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно

Для проведения чистки понадобятся:

  • короткая и длинная отвертки;
  • зубная щетка (мягкая, или просто старая);
  • ватные палочки;
  • чистящее средство;
  • резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками

Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Устройство дроссельной заслонки

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

  1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
  2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Симптомы грязной дроссельной заслонки

Если дроссельная заслонка грязная, это нарушает процесс поступления воздуха в двигатель, что приводит к проблемам с производительностью, а также может вызывать проблемы с несгоревшим топливом в выхлопной системе.

Обратите внимание на следующие симптомы, которые служат предупреждающими признаками загрязнения дроссельного узла

Автомобиль глохнет

ЭБУ (блок управления двигателем) определяет количество топлива для впрыска в камеру сгорания на основе количества воздуха, поступающего из дроссельной заслонки.

Поэтому, если дроссельная заслонка загрязнена или заклинила, количество воздуха, необходимое для нормальной работы, не будет поступать в двигатель — машина заглохнет.

Нестабильный холостой ход

Чтобы обеспечить плавную работу на холостом ходу, на корпусе дроссельной заслонки установлен регулятор холостого хода (РХХ). Задача этого датчика — подавать определенное количество воздуха в двигатель для обеспечения заданных оборотов ХХ.

Если дроссельная заслонка забита грязью, этот регулятор будет работать неправильно, и обороты холостого хода будут плавать.

Машина может глохнуть после остановки или при резком нажатии на педаль газа. После запуска обороты ХХ могут быть низкими.

Неровная работа двигателя

Неисправная или загрязненная дроссельная заслонка может вызывать пропуски зажигания из-за неверного соотношения воздуха и топлива. Это приводит к неровной работе двигателя.

Увеличение расхода топлива

Проверьте расход топлива. Залейте полный бак и сбросьте счетчик суточного пробега. Посмотрите сколько вы проедете на данном количестве бензина. После этого посчитайте средний расход на 100 км.

Если это значение отличается более чем на 15-20% от вашего обычного расхода топлива, то, возможно, дроссельная заслонка грязная.

Неравномерное или медленное ускорение

Когда вы нажимаете на педаль акселератора, это увеличивает поток воздуха и бензина в двигатель. Если на корпусе дроссельной заслонки есть грязь или нагар, это не позволит автомобилю получить необходимую мощность от сгорания топлива.

Как это ощущается за рулем? Возможно, автомобиль будет разгоняться медленнее или рывками.

Контрольная лампа Check Engine

Если работа дроссельной заслонки не соответствует заданным параметрам, блок управления может выявить это и включить лампочку Check Engine на приборной панели.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
