Датчик уровня охлаждающей жидкости – что он собой представляет + Видео

Проверка термистора на работоспособность

Когда уже результат нашего труда находится перед нами, можно проверить всю работоспособность и правильность показаний. Сделать это можно при помощи:

Градусника.
Емкости с водой.
Омметра.
Таблицы соответствия теплоты электрическому сопротивлению. В основе работы элемента стоит принцип измерения сопротивления в зависимости от температуры.

Если показания ДТОЖ вашего ВАЗ 2114 отличаются от ниже представленных, то этот элемент необходимо заменить. Ведь отремонтировать прибор практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах – 1459 Ом, а при кипятке – 177 Ом. Если везде порядок, то проблема может таиться в другом месте, как термостат.

Почему закипает машина, возможные причины

Конструктивно охлаждение современного двигателя реализовано не совсем идеально. Это ответ на вопрос, почему закипает машина. Система представляет собой комбинацию жидкостного и водяного типа. Несмотря на это, она имеет много недостатков. Основная проблема — обеспечение постоянного и действенного отвода тепла.

Обычно сложности начинаются в системе замкнутого круга. Это попадание воздуха внутрь, заторы антифриза, уменьшение количества ОЖ, накипь. Из‐за этого магистрали начинают хуже работать, повреждаются отдельные элементы, образуется коррозия на внутренних поверхностях — всё это причины кипения.

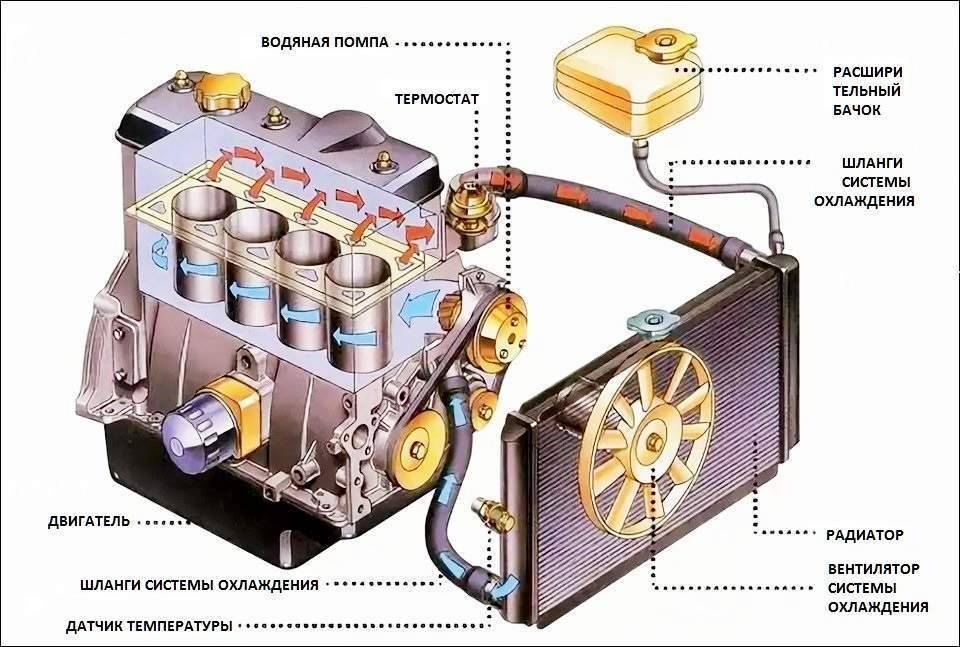

Схема системы охлаждения двигателя

Воздушная система целиком зависит от работы вентилятора. Здесь тоже не исключены нарушения. Как правило, они бывают связаны с приводом, датчиками, электроцепями.

На самом деле двигатель закипает из‐за множества причин. Начинающему водителю разобраться с ходу очень трудно. Принято различать две основные группы: сбои охлаждения и неполадки в самой силовой установке.

Рассмотрим каждый случай по отдельности.

Заклинил термостат. Одна из распространённых проблем закипания. Элемент останавливается из‐за изношенности в закрытом положении. Антифриз не проходит в радиатор, что и вызывает перегрев. Определяется неисправность термостата следующим образом: на прогретом двигателе следует потрогать руками любой патрубок. Если он холодный, то это подтвердит догадку.
Засорён радиатор из‐за частой езды на автомобиле по просёлочным дорогам. Мусор легко заметить на наружных стенках, но если он попадёт во внутренние ниши — придётся всё тщательно промывать. Так удастся избежать закипания машины.
Неисправная помпа. Жидкость в этом случае нормально по системе не циркулирует. Довольно часто в таком случае водяной насос издаёт скрип, свист или стуки.
Не работает вентилятор. Обычно такое происходит из‐за поломки датчика температуры.
Неисправный расширительный бачок. Как известно, на нём имеется особая крышка со встроенным клапаном. Её предназначение — отводить избыточное давление. Если происходит поломка, то в устройствах подачи антифриза сразу наблюдаются проблемы. Ввиду этого начинается закипание хладагента.
Воздушные пробки. Образуются при неграмотной заправке системы тосолом или его недостаточным уровнем. Воздушная прослойка может создаваться в отдельных элементах и способствовать закипанию ОЖ.

Перегрев вызывается ещё сбоями с мотором. Не редки и проблемы с коробкой передач, когда из‐за износа механизмов КПП агрегат начинает работать под нагрузкой.

Датчик уровня охлаждающей жидкости не дай мотору авто закипеть

Датчик уровня топлива ДУТ автомобилей ВАЗ 2108, 2109, 21099

Если датчик уровня охлаждающей жидкости, который располагается в расширительном бачке вашего транспортного средства, находится в неисправном состоянии, риск перегрева двигателя автомобиля увеличивается в разы. По этой причине всегда следует контролировать функциональность указанного элемента.

Датчик уровня антифриза – что он собой представляет?

Самым дорогостоящим и по-настоящему важным узлом любого современного транспортного средства, конечно же, является его двигатель

Все это прекрасно понимают, но далеко не каждый автомобилист уделяет должное внимание мотору своей машины. А ведь выход двигателя из строя влечет за собой длительной простой автомобиля, вызванный необходимостью сложного (и понятное дело дорогого) ремонта

Нередко причиной поломки «сердца» авто становится закипание мотора

Данное явление достаточно легко предупредить, если постоянно следить за сигналами, которые посылает датчик давления охлаждающей жидкости

Нередко причиной поломки «сердца» авто становится закипание мотора. Данное явление достаточно легко предупредить, если постоянно следить за сигналами, которые посылает датчик давления охлаждающей жидкости.

Он представляет собой герметизированный переключатель (геркон), изготовленный из специального материала с ферромагнитными свойствами (чаще всего используется пермаллоевая проволока).

Этот механизм располагает пружинными контактами, которые при повышении напряженности магнитного поля соприкасаются друг с другом (происходит замыкание контактов). После того как напряженность поля снижается, отмечается размыкание контактов (пружины вновь занимают свое начальное положение). Существует три типа герконов, которые могут функционировать на:

переключение электрической сети;
замыкание сети;
размыкание сети.

Как проверить уровень охлаждающей жидкости?

Опытные водители достаточно часто проверяют уровень антифриза визуально, не всегда надеясь на датчик. Осуществить такую проверку совсем несложно. Требуется лишь посмотреть на расширительный бачок (в зависимости от транспортного средства он может располагаться в разных местах авто), чтобы определить недостаточный (низкий) уровень охлаждающей жидкости.

На холодном моторе охлаждающий состав должен находиться между минимальной и максимальной отметками, нанесенными на бачок. А на хорошо прогретом двигателе допускается и некоторое повышение уровня над максимальной отметкой. На полностью исправном авто датчик уровня охлаждающей жидкости незамедлительно посылает сигнал о снижении объема антифриза. Водитель видит его на панели приборов (загорается лампочка-сигнализатор) и выполняет доливку тосола или другого охлаждающего состава.

Обратите внимание! Специалисты не рекомендуют доливать в систему охлаждающую композицию на сильно прогретом моторе. Нужно дождаться остывания двигателя, и только после этого добавлять антифриз

Кроме того, нежелательно доливать в бачок исключительно воду

Не пытайтесь сэкономить на антифризе, так как он обладает особыми характеристиками, которые защищают головки блока цилиндров, изготовленные из алюминия, от ржавления

Кроме того, нежелательно доливать в бачок исключительно воду. Не пытайтесь сэкономить на антифризе, так как он обладает особыми характеристиками, которые защищают головки блока цилиндров, изготовленные из алюминия, от ржавления.

Датчик уровня охлаждающей жидкости – замена геркона

Если особого желания отправляться на автосервис нет, а герметизированный переключатель вышел из строя, можно самостоятельно выполнить его замену. Сделать это вполне реально. Для этого потребуется:

слить из расширительного бачка антифриз;
снять воздушный фильтр;
вынуть геркон из резинового чехла.

После этого на освободившееся место устанавливают новый датчик, руководствуясь маркировочными символами, которые нанесены на корпус герметизированного переключателя. Все операции выполняются руками и гаечным ключом (для большинства моделей герконов – на «21»).

Как сделать датчик самому

Сделать простой датчик уровня жидкости своими руками довольно просто, при этом установка может производиться практически в любой емкости. Конечно, самодельный прибор будет несколько уступать фирменным в точности, но зато он обойдется Вам в копейки.

Вам понадобятся выпрямительные диоды

Берете ненужные детали и очень осторожно спиливаете с них верхнюю колбу, получается трубчатое соединение;
Далее, нужно тонким сверлом 1,5 мм проделать отверстие в корпусе трубчатого вывода;
Взять проволоку и продеть её в трубочку из фторопласта, толщина которой соответствует диаметру отверстия, в нашем случае – это 1,5 мм;
Один вывод провода нужно запаять, а второй заклеить клеем, чтобы образовалась петля как на фото;
Фото — как сделать датчик своими руками
При необходимости можно увеличить размер внутреннего проводника.. После датчики такого типа соединяются со схемой и подключаются к индикатору

Для этого можно использовать стрелочный циферблат или специальный монитор. Такой прибор подойдет для контроля уровня воды насоса или бачка. Можно в емкости установить два и более устройства

После датчики такого типа соединяются со схемой и подключаются к индикатору. Для этого можно использовать стрелочный циферблат или специальный монитор. Такой прибор подойдет для контроля уровня воды насоса или бачка. Можно в емкости установить два и более устройства.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

Ключ на 19;
Мультиметр;
Емкость для слива охлаждающей жидкости;
Электрочайник;
Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Какое давление должно быть в шинах автомобиля?
Гидроудар двигателя — последствия, диагностика, ремонт
Датчик детонации двигателя — предназначение, принцип действия, основные неисправности

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Признаки неисправности контроллера

Теперь рассмотрим признаки неисправности датчика температуры охлаждающей жидкости. В целом этот контроллер достаточно надежен, поскольку его конструкция простая. Тем не менее, и в работе этого устройства могут произойти поломки. Как правило, они обусловлены нарушение градуировки, которая, в свою очередь, влияет на некорректную работу ЭБУ, так как часть опций этот узел выполняет, учитывая температурный режим мотора. Если не работает указатель температуры, то первостепенным признаком его выхода из строя считается отсутствие включения вентилятора.

Тем не менее, этот симптом не является основополагающим, более точно о выходе из строя регулятора могу сказать такие симптомы:

повышенный расход горючего;
увеличенные обороты двигателя при движении на холостом ходу;
если не работает датчик, это также может привести к появлению детонации в работе двигателя;
есть вероятность, что на горячую мотор будет запускаться с трудом;
перегрев двигателя (автор видео — Денис Циркунов).

С последним признаком необходимо быть наиболее внимательным, поскольку этот симптом может привести к повреждению головки блока. В старых авто определить неисправность позволяет контроллер на приборной панели — если вы увидели, что стрелка устройства перешла за стандартную отметку — авто нужно остановить и выявить причину проблемы. В более современных машинах на экране бортового компьютера при перегреве мотора либо выходе из строя ДТОЖ может появиться соответствующее сообщение. Как показывает практика, замена датчика температуры охлаждающей жидкости обычно производится в случае окисления или повреждения его контактов, также причина может заключаться и в обрыве проводки.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Способы самостоятельной диагностики

Как проверить датчик температуры охлаждающей жидкости? Перед тем, как снять и заменить датчик, нужно удостовериться в том, что проблема неисправности заключается именно в нем. Проверка датчика температуры охлаждающей жидкости может быть произведена в домашних условиях, для этого есть несколько способов.

Для начала опишем первый способ — как проверить термодатчик путем помещения его в воду:

Для начала нужно положить термометр в емкость с холодной водой. Как вариант, можно использовать чайник. Желательно использовать электронный девайс, так как нужно будет измерить температурный показатель при повышенных температурах.
Затем к контроллеру нужно подключить тестер — мультиметр, который нужно настроить в режим замера сопротивления.
Затем сам ДТОЖ устанавливается в чайник.
Произвести замер показаний регулятора и записать их на бумажку.
Далее, емкость ставится на печку и нагревается, при этом вы должны снимать значения сопротивления ДТОЖ при достижении основных точек нагрева — 15, 15, 20, 25 градусом и т.д.
После этого необходимо сравнить полученные значения с теми, которые приведены в таблице.

Фотогалерея «Диагностика своими руками»

1. Замер сопротивления регулятора

2. Таблица зависимости параметров ДТОЖ В том случае, если показания отличаются от наиболее оптимальных, это говорит о поломке регулятора, соответственно, его надо будет менять. Есть еще один вариант диагностики. Как проверить указатель температуры охлаждающей жидкости без термометра?

Принцип этого метода заключается в том, что при нагреве температурный показатель воды будет составлять максимум 100 градусов, не больше. Поэтому эту точку можно взять за основное значение и произвести замер сопротивления. Когда вода закипит, уровень сопротивления регулятора должен составлять около 177 Ом

Если взять во внимание погрешности, то данный показатель может составлять примерно 190-210 Ом

Действия автовладельца в случае поломки датчика

Если регулятор работает некорректно, то у вас есть несколько вариантов:

удостовериться в том, что проблема заключается не в обрыве проводки, если это так, то поврежденную цепь нужно восстановить;
проверить контакты на предмет окисления — для этого провод питания нужно отсоединить, а контакты зачистить;
если эти действия не помогли, то единственным выходом будет замена.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
более длительное время прогрева автомобиля;
учащённый выход двигателя за рамки оптимального температурного режима во время работы;
увеличенный расход топлива;
снижение контроля над автомобилем у водителя;
дым из выхлопной трубы приобретает чёрный оттенок;
нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

полупроводниковые;
биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Закипела машина — последствия

Если кипит система, степень повреждения каналов бывает разной. Часто это ничем опасным не грозит, просто владелец машины ограничивается испугом. Но если перегретый двигатель глохнет (и аккумулятор не причём), это может указать на следующие вещи:

разрушение уплотнителя ГБЦ;
повреждение блока;
критическое снижение уровня тосола;
поломку или деформацию клапанов;
повреждение маслосъемных колпачков.

Разрушение головки блока цилиндров

Последствия закипания устраняются в зависимости от конкретной ситуации. Обычно всё решается восстановлением, шлифовкой ГБЦ. Заклинивание поршней в гильзах встречается редко. Однако в этом случае ремонт выглядит нецелесообразно. Куда проще и дешевле установить другой мотор.

Постоянный перегрев жидкости и выход пара — симптом уменьшения количества охлаждающей жидкости. В этом случае двигатель нормально охлаждаться не будет даже после остывания. Если не принять мер по дозаправке, а просто остудить установку — тосол закипит повторно. Нагрев в области камер сгорания и других теплонагруженных деталей увеличится. Внутренние части узла придут в негодность, а сам блок цилиндров — разрушится.

Следим за уровнем тосола и антифриза, схема

В российских автомобилях, к сожалению нет датчиков для контроля тосола и даже не во всех иномарках можно отследить сколько антифриза осталось в бачке, а такая система слежения незаменима для исправной работы автомобиля. Вот несколько схем устройств, которые помогут избежать неполадок и контролировать уровень жидкости в расширительном бачке.

Функционирование первой весьма просто. В бочек с жидкостью подводят электрод, который размыкает электрическую цепь если жидкость опускается ниже контакта. В этом случае срабатывает лампа накаливания, ее-то и необходимо подвести к приборной панели. Но световой датчик вовсе не обязателен, ведь его можно заменить звуковым, который издаст сигнал когда уровень жидкости разомкнет цепь.

С помощью транзисторов “VT2” и “VT3” собирают мультивибраторы, частота которых зависит от номинала в емкости “С1”. Что касается частоты генерации, то она варьируется в районе примерно 1-го Гц. Транзистор “VT1” при удовлетворительном уровне в бачке находится в открытом состоянии. Этим он шунтирует целую транзистор “VT2”, поэтому мультивибратор находится в отключенном состоянии. Но как только жидкость перестает соприкасаться с электродом, транзистор “VT1” закрывается, чем и включает мультивибратор и лампу накаливания или сигнал оповещения.

Датчик уровня охлаждающей жидкости – не дай мотору авто закипеть!
