Датчик детонации на Приоре – все подробности работы и замены

Советы по выбору

В каталоге сборочных единиц, который составлен АвтоВАЗом, датчик детонации обозначен так: 21120-3855020-01 или 02. Оба варианта подходят для всех двигателей, штатно устанавливаемых на «Калину-2». Понятно, что деталь с обозначением «01» выпускает ОАО «АвтоВАЗ». Для продукции других заводов характерны альтернативные обозначения: «02», а также «03».

Проверить работоспособность датчиков, основанных на принципе пьезоэффекта, можно так:

  1. К выводам датчика подключают вольтметр;
  2. Устанавливают минимальный предел значений;
  3. Постукивая отвёрткой по корпусу, контролируют напряжение.

Диагностика и замена детонационного датчика

Признаки неисправности

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 214, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов. Опять же перепроверьте ремень ГРМ

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

  • В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
  • На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
  • Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
  • При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Проверка мультиметром

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя. Весь процесс замены состоит в следующем:

  • При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;

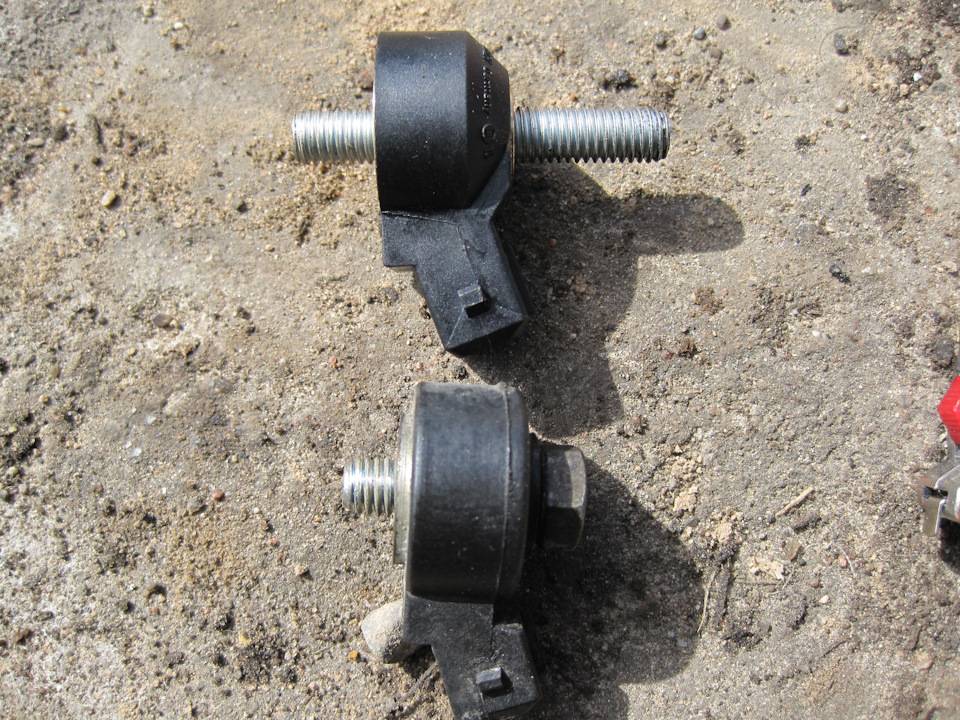

  • В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

Ваз 2110 замена датчика детонации

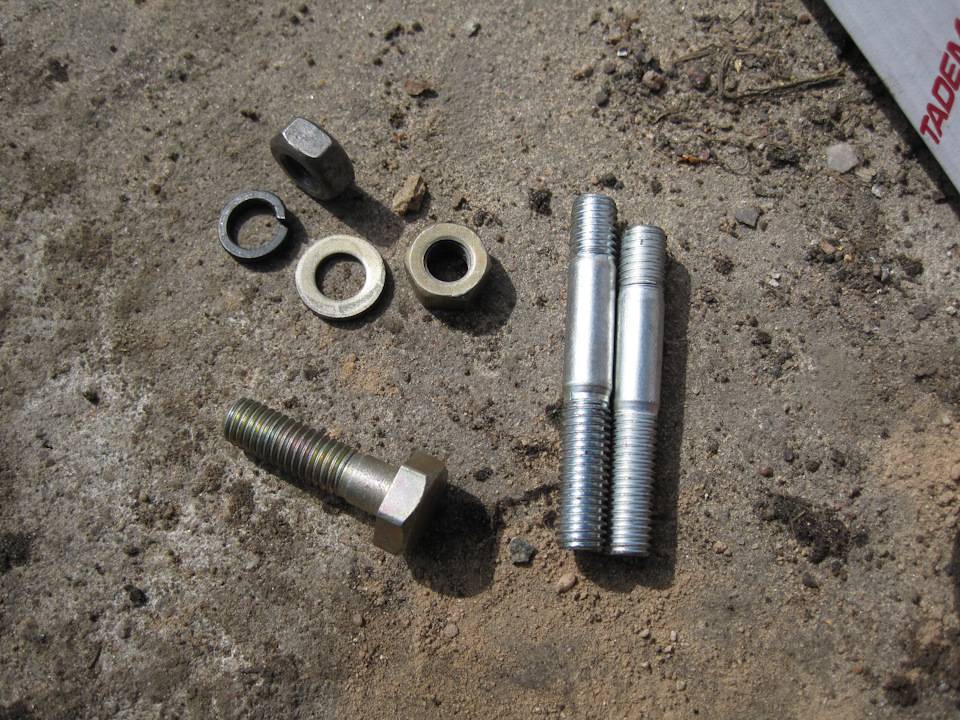

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

Устанавливаем в обратной последовательности.

Как проверить

Если компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко выраженных симптомов неисправности может и не быть. Если произойдет поломка, она будет считаться электронной, так как прибор — часть электроники автомобиля.

Поломка устройства может возникнуть по самым разным причинам – например, из-за неисправности самого прибора, замыкания системы или обрыва сигнального провода. Что провести самостоятельную диагностику, нужно определить, где находится датчик. В руководстве по эксплуатации авто есть информация об этом.

Далее начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните, что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система предусматривает определенную защиту в виде компенсаторов, но от сильного механического воздействия она не спасет. Разбирать датчик не стоит, так как герметичность корпуса нарушать недопустимо.

Проверять лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать прибор с короткими проводами. Щуп минуса подключается к отверстию датчика, расположенному в центре, а плюсовой — к разъему управления. Если прибор исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.

Если устройство неисправно, активности не будет. Можно провести проверку несколькими устройствами — тогда не останется сомнений, что процедура проведена корректно. После диагностики проводится замена дефектного сенсора.

Если сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит устройство недорого, найти его можно в любом специализированном магазине. Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену устройства можно провести и самостоятельно, но при отсутствии навыков и опыта лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.

Перед заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму аккумуляторной батареи. На некоторых автомобилях устройство расположено таким образом, что снять его получится без усилий.

Для демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт. Дальше устройство отключается и вынимается. На его место ставится новый датчик. Сборка происходит в обратном порядке.

Покупая новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте устройства от китайских производителей — стоят они, конечно, дешевле, но экономия наверняка выйдет боком.

Датчик детонации — это очень важный и вместе с тем несложный прибор, заменить который можно, не прилагая особых усилий

Важно вовремя определить неисправность, чтобы не нанести вред автомобилю ездой с неисправным сенсором

Как проверить

Проверить датчик Лада Приора 16 клапанов можно мультиметром. Для проверки чувствительного элемента необходимо перевести тестер в режим измерения электрического сопротивления 20 МОм. Затем следует подсоединить проверочный прибор к контактам датчика. Небольшим металлическим предметом необходимо слегка постучать по корпусу изделия. При неисправном приборе показатели показания не изменятся. Если детонационное устройство в полном порядке, то подобные действия обязательно приведут к увеличению выходного сопротивления прибора, которое и будет зафиксировано с помощью измерительного прибора.

Датчик детонации ВАЗ 2112

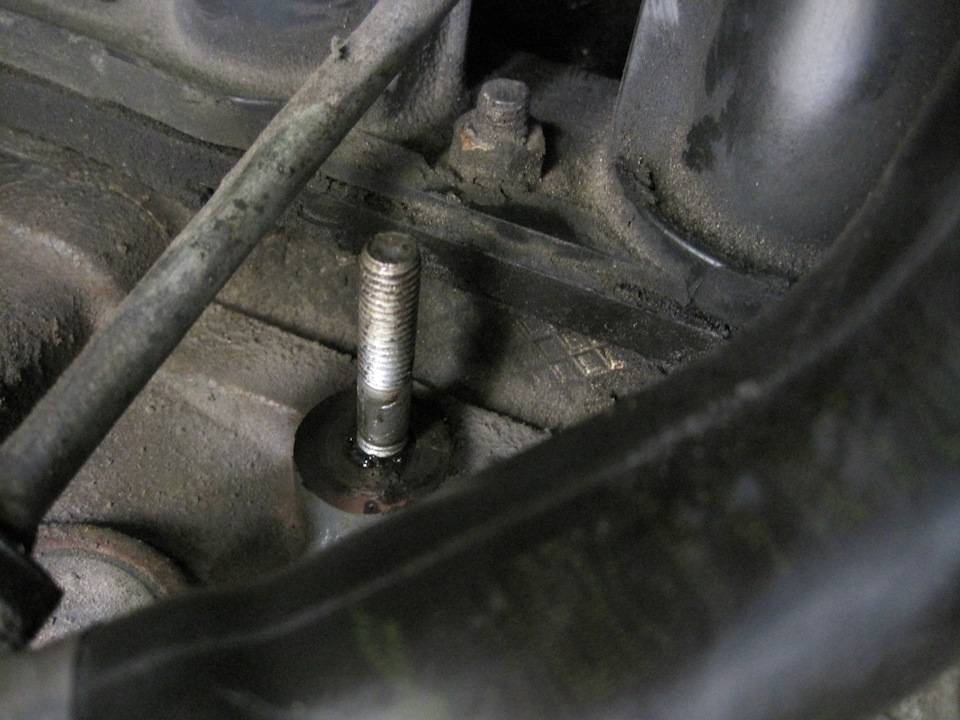

Где находится ДД: на шпильке блока цилиндров, с фронтальной стороны. Для обеспечения доступа с целью профилактики (замены) необходимо предварительно демонтировать металлическую защиту.

Датчик детонации на ВАЗ 2112: расположение, за что отвечает, цена, артикулы

ДД «Авто-Трейд» 170255От 270
«Омега» 171098От 270
«AURORA» 104816От 270
«Авто-Электрика» 160010От 300
«ГЕОТЕХ» 119378От 300
«Калуга» оригинал 26650От 300
«Валекс» 116283 (8 клапанов)От 250
Fenox (ВАЗ 2112 16 клапанов) 538865От 250

Частые причины детонации

  • Топливная смесь с низким содержанием октанового числа;
  • Специфичность конструкции двигателя, объем камеры сгорания, количество цилиндров;
  • Нетипичные условия эксплуатации технического средства;
  • Обогащенная или обедненная горючая смесь;
  • Некорректно выставленный угол опережения зажигания;
  • На внутренних стенках большое скопление нагара;
  • Увеличенный уровень теплоотдачи.

Принцип работы ДД

Функционал основан на работе пьезоэлемента. Внутри конструкции ДД вмонтирована пьезоэлектрическая пластина. При возникновении детонации на пластине создается напряжение. Величина напряжения не велика, но вполне достаточно для создания колебаний.

Чем больше частота, тем выше напряжение. Когда колебания превышают максимальный диапазон, электронный блок управления автоматически корректирует угол системы зажигания в сторону его уменьшения. Зажигание работает на опережение.

Когда колебательные движения исчезают, угол зажигания восстанавливается в изначальное положение. Таким образом, достигается максимальная эффективность работы силового агрегата в конкретных условиях эксплуатации.

Признаки неисправности ДД

  • Электронный блок управления двигателем (ЭБУ) на приборной панели сигнализирует ошибками: Р2647, Р9345, Р1668, Р2477.
  • На холостых оборотах мотор работает нестабильно.
  • При движении под горку двигатель снижает обороты, требуя переход на пониженный ряд передач. Хотя подъем не затяжной.
  • Потребление горючего стремительно возросло без веских на то оснований.
  • Затрудненный запуск мотора «на горячую», «на холодную»;
  • Беспричинные остановки двигателя.

Как проверить датчик детонации, самостоятельно заменить на ВАЗ 2112

Уведомление о наличии системной ошибки на приборной панели не гарантирует 100% неисправность ДД. Порой достаточно ограничиться профилактикой, продувкой и функциональность оборудования восстановлена.

На практике мало кто из владельцев об этом знает и пользуется. Чаще всего, заменяют новым. Не всегда это рационально с экономической стороны.

Для объективности данных проведите комплексную диагностику с применением цифрового оборудования. В «гаражных условиях» воспользуйтесь таким прибором, как мультиметр. Датчик имеется в наличии у большинства автолюбителей.

В случае отсутствия прибора его можно приобрести в любом автомагазине, авторынке, интернет каталогах.

Пошаговая диагностика

  • Устанавливаем машину на смотровой канал. В качестве альтернативы используем гидравлический подъемник;
  • Открываем капот для улучшения зоны видимости;
  • Из-под днища отвинчиваем шесть винтов – крепежей металлической защиты. Извлекаем ее с посадочного места;
  • Под корпусом выпускного коллектора предустановлен ДД. Аккуратно поддеваем колодку с проводами, разъединяем контакт;
  • Подводим к концевикам клеммы мультиметра;
  • Замеряем фактическое сопротивление, сопоставляем полученные результаты со стандартами, которые указаны в инструкции по эксплуатации;
  • На основании полученных данных принимаем решение о целесообразности дальнейшего использования оборудования.

Руководство по замене датчика детонации на ВАЗ 2112

Необходимые материалы, инструменты:

  • Рожковой ключ на «14»;
  • Вороток, удлинитель воротка;
  • Новый ДД;
  • Дополнительное освещение по мере необходимости.

Регламент:

  • Устанавливаем машину на смотровой канал;
  • Отключаем силовые клеммы от аккумулятора;
  • Отвинчиваем и снимаем металлическую защиту с поддона картера;
  • Отсоединяем колодку с проводами, аккуратно поддев клеммы отверткой с плоским наконечником;
  • Ключом выкручиваем гайку – фиксатор, снимаем ДД с посадочного места;
  • Заменяем оборудование новым;
  • Надеваем колодку с проводами;
  • Привинчиваем металлическую защиту.
  • Собираем конструкцию в обратной последовательности. Замена завершена.

Средний срок эксплуатации ДД неограниченный, но на практике не более 4 — 5 лет. Длительность ресурса зависит от условий использования, климатических особенностей региона, частоты эксплуатации.

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

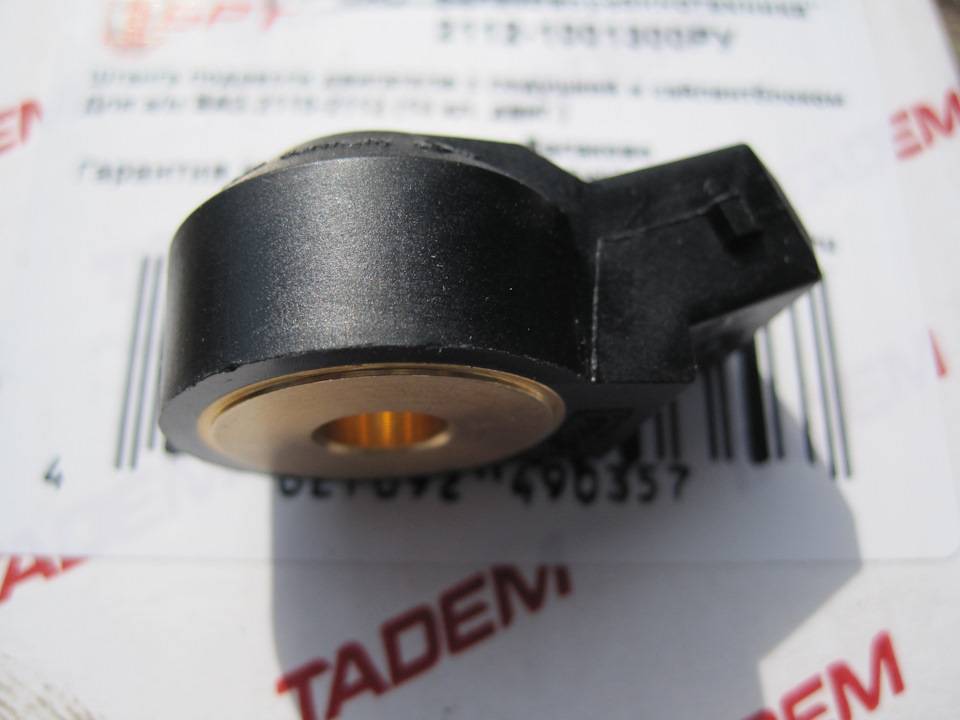

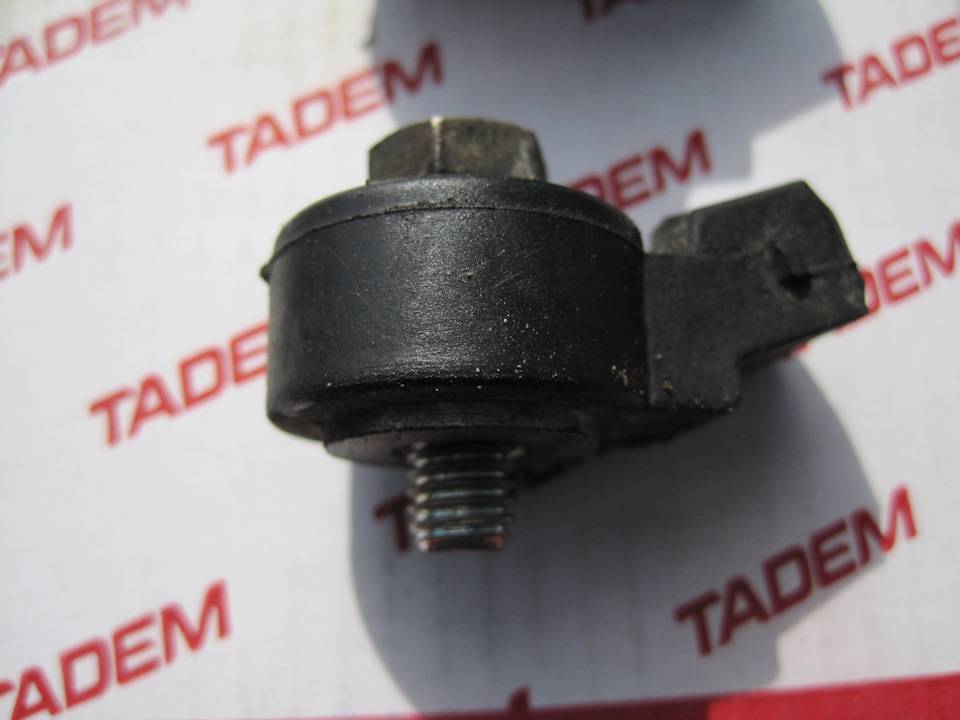

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

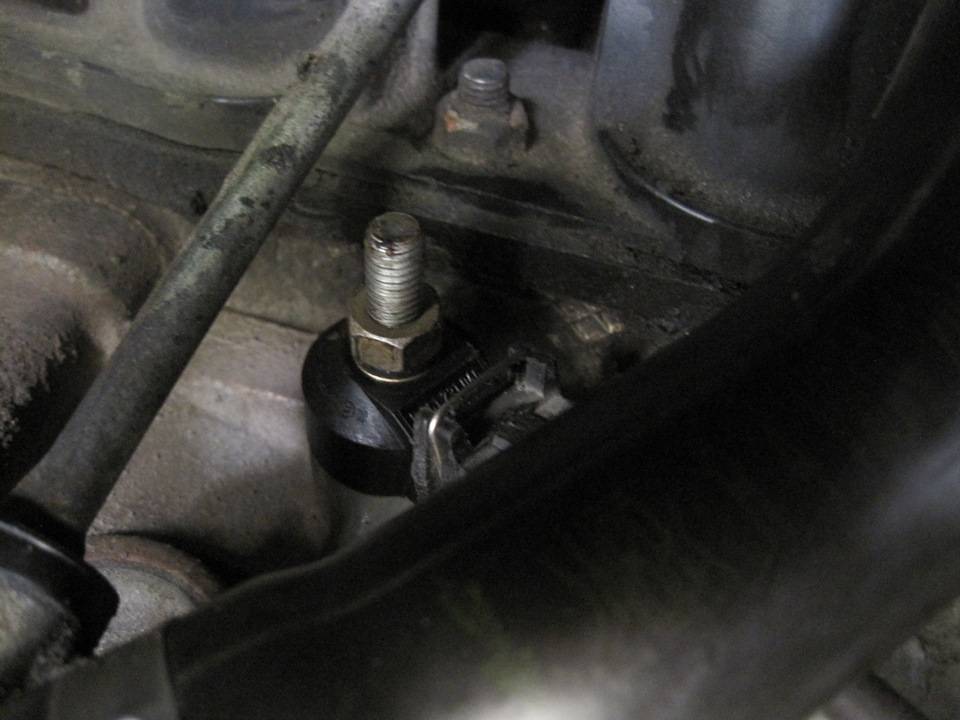

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

  • открутить 5 гаек с головкой на 10;
  • открутить 2 гайки на 19, установленные на задней части щитка;
  • снять защиту.
  • нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
  • ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
  • выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

  1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
  2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

http://carnovato.ru

Особенности датчика фаз, детонации и уровня топлива на ВАЗовских авто

Описание датчика и процесса детонации

Так называемый детонационный процесс возникает при взрывном сгорании топлива, происходящем даже при выключенном зажигании. Причиной возникновения такого процесса обычно является перегрев, а также калильное зажигание. Еще поводом могут послужить некачественное топлива и нагар на стенках двигателя.

Сам датчик представляет собой керамический пьезоэлемент. Он используется ЭБУ 8 клапанного и 16 клапанного двигателя для фиксации вибрации. При показателях, характерных для детонации, автоматика корректирует угол зажигания для исправления ситуации.

Типичные неисправности

Признаки неисправности данного элемента фиксируются индикатором CheckEngine.

Обычными причинами неисправности этого элемента являются:

  • обрыв сигнального провода;
  • повреждение самого датчика;
  • изоляция проводов.

Лишь вторая причина требует замены элемента, в случае же первой и третьей нужно будет работать с проводкой. Для теста работоспособности детали используется вольтметр.

Особенности замены своими руками

Если возникла неполадка, демонтаж и установка этого датчика весьма простые. На автомобиле Лада Калина он находится чуть выше щупа масла. Два болта откручиваются ключом на «13». Также, отсоедините провода, отжав фиксатор на колодке. Установка производится в порядке, обратном демонтажу.

Описание датчика фаз

Определитель фаз находится на заглушке блока 8 клапанного двигателя. Его роль достаточно проста. Он определяет такты работы мотора (впуск, сжатие, сгорание, выхлоп). Используя эти данные, ЭБУ регулирует подачу топлива.

При поломке элемента машина продолжает работать, но может увеличиться расход бензина. Также, иногда может проявляться позднее зажигание. В этом случае, нужна замена датчика фаз.

Типичные неисправности

Так как сразу эффект от поломки не сказывается, определить неисправность детали поможет только оборудование для тестирования. Причинами неисправности являются либо проблемы с проводкой, либо с самим устройством.

В последнем случае, вам нужно будет заменить эту деталь. Делается это достаточно быстро.

Особенности замены своими руками

Замена датчика фаз на Приоре и других машинах с 8 клапанами ВАЗ требует полностью снять пластиковую крышку блока цилиндров. Это облегчит вам доступ к детали. Затем, вам нужно снять клемму с проводами. На ней есть фиксатор, отожмите его, чтобы извлечь.

Далее просто отвинтите болт, используя ключ на «10». Теперь устройство можно извлекать. Установка производится на то же место. Иногда, деталь не получается снять руками, в этом случае придется использовать специальные клещи. Демонтаж и установка подробно показаны на видео ниже (автор — В гараже у Сандро).

Описание датчика уровня топлива

Датчик уровня топлива, он же ДУТ, используется для выведения информации на панель приборов. В том случае, если у вас перестала отображаться информация об уровне бензина, причина, скорее всего, в нем.

Располагается этот элемент на бензонасосе, как на Ладе Калина, так и на других авто. Из-за этого, его замена связана со сложностями. Вам потребуется вначале извлечь сам бак, через специальный люк в салоне, чтобы подобраться к ДУТ. Его положение одинаково на 8 кл и 16 кл двигателе.

Типичные неисправности

Следует учитывать, что к нарушению нормальной работы стрелки уровня бензина может привести не только поломка ДУТ. Причиной также может быть выход из строя самого щитка приборов. Из-за сложности замены ДУТ, вначале проверьте нет ли причины поломки на панели.

Чаще всего, причинами проблем с ДУТ является окисление контактов. Их можно попробовать почистить, но лучше все же заменить деталь на новую

Особенности замены своими руками

Как уже говорилось выше, вначале вам нужно будет извлечь собственно сам бензобак и насос, на котором и находится деталь. Когда же он окажется у вас в руках, для замены определителя уровня топлива потребуется лишь плоска отвертка.

Замена датчика уровня топлива производится так:

  • отсоединить 8 и более проводов от датчика, отжав фиксаторы или отогнув;
  • теперь отогните в сторону защелки корпуса;
  • двигайте деталь вверх, пока она не выскочит;
  • установка нового устройства производится в обратном порядке.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Расположение прибора на Приоре

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

  • обрыв проводов;
  • поломка разъема с проводами;
  • выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

  1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
  2. Далее нужно демонтировать защиту двигателя.
  3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
  4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Место расположения ДУТ

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

  • поплавок;
  • диэлектрическая пластина с расположенным реостатом;
  • штанга, на которой находится контактный бегунок.

Внешний вид ДУТ

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

  • механическое повреждение корпуса бензобака;
  • поломка поплавка;
  • неисправности электрического характера;
  • нарушение в цепи питания;
  • неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

  1. Сначала демонтируем заднее сиденье.
  2. Затем выкрутив два самореза, снимаем крышку лючка.
  3. В верхней части модуля отключаем разъем с проводами.
  4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
  5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
  6. На следующем этапе вынимается прижимная пластина и модуль.
  7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
  8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Видео «Как заменить ДУТ на автомобиле Лада Приора»

В этом видео демонстрируется, как поменять ДУТ на Приоре (автор ролика — DmitruY Channel).

Главные признаки неисправности датчика детонации на ВАЗ– 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Замена Датчика Детонации на Bosch 0261231046 с правильным креплением.

Записки из прошлого.

Победил у себя одну проблему, связанную с этим датчиком и решил поделиться. На самом деле, ничего особенного. В Сети есть довольно много информации по решению этой проблемы. Просто в очередной раз подтверждена эффективность данной доработки.

Машина у меня лета 2011-го года, одна из первых SE. Контроллер — BOSCH ME17.9.7 с прошивкой B574DB03 (полный сток, ничего не прошивалось). Последние пол-года-год наблюдал по БК накопленную ошибку 0327 («Низкий уровень сигнала Датчика Детонации»). Чек (CE) при этом никогда НЕ горел. За машиной иногда замечалась следующая аномалия — «ревёт, но не едет». Шум от двигателя при динамичном разгоне действительно был какой-то нездоровый. А иногда приятное «жужжание» движка с отличным подхватом.

Пытался подлезть к ДД (Датчик Детонации) сверху для контроля разъёма на плохой контакт (окисление) и попытаться подтянуть его. Снял короб воздушного фильтра. Машина у меня с кондеем (Halla). В общем, скажу я так, это практически невозможно. Разъём я всё-таки скинул, порядочно заломав руки. Контакты оказались абсолютно чистыми. С трудом поставил разъём на место. Пытался надеть на болт крепления ДД головку на 13 с трещёткой 1/4 (другая туда просто не лезет), но ничего не получилось. ДД находится в растворе вилки тройника вентиляции картера и масляного щупа — очень трудно подлезть, всё делается только на ощупь и на холодном двигателе. Была смутная надежда, что передёргивание разъёма чуть очистит его и контакты ДД и ошибка пропадёт. Но следующая поездка это не подтвердила — опять 0327.

Ладно, все манипуляции будем делать снизу, сняв защиту картера («Шериф»).

А вот, собственно, предполагаемая причина данной проблемы (цитата взята из FAQ сайта chiptuner.ru):

«В канале АЦП ДД напряжение меняется в пределах от 0,1 до 0,4 В вместо положенных 0,6 -1,2В (естественно, ДД при этом исправен). Причина — заводское разгильдяйство — ДД прикручен винтом, закрученным в тело блока винтом М8х20, без пружинной шайбы. Лечение — вместо винта закрутить в тело штатную шпильку, ДД закрепить гайкой, с соответствующим моментом, установив пружинную шайбу. Aktuator»

До всех работ решил глянуть диагностикой, что творится со штатным ДД. Использовал USB K-Line-адаптер от Штат (перешит специальной прошивкой для возможности диагностики) и программой OpenDiag v1.4.0 (последняя бесплатная версия). Вот что получилось.

АЦП ДД — красный график. Первые 5 минут после запуска двигателя там вообще тишина, даже при перегазовке. И лишь потом появляется какая-то активность. Ну и уровни сигнала. Обычно это чуть меньше 0.3В и при повышении оборотов получился максимум около 0.7В — очень мало.

Заказал я в Exist’е датчик детонации от BOSCH. Обошелся он мне в 1042 рубля. Пришёл действительно оригинал в коробочке нового образца. Почему сразу взял его? Очень не хотелось потратить опять пол дня на поездку в гараж, эстакаду, снятие защиты… +В Сети есть довольно много отзывов, что ДД от BOSCH «поставил и забыл» (высокая надёжность и лучшая чувствительность, по сравнению с отечественными ДД).

Шпильку М8х35 (и ещё +две других размеров) купил в Би-Би. Но лучше брать эту шпильку или эту. Обязательно шайбу «гровер» М8 и гайка М8 (на 13 или 14). Вот такой набор получился (на фото две не подошедшие шпильки).

Полез снимать родной датчик… На трещётку 1/2 наживил головку на 13, надел на болт датчика и… Стронул вообще без усилия! Вот и источник проблемы. Открутил, снял. Действительно, на заводе под болт даже не положили гровер.

И посмотрите внимательно, сколь мало витков болта остаётся для резьбы в блоке.

Кстати, вот ДД от BOSCH.

Примеряю нужную шпильку для ДД BOSCH. Внизу родной датчик с болтом. Т.е. в блоке ещё есть место для 3-4-х витков резьбы.

Завинтил шпильку в блок. Шпильковерта у меня нет, как смог затянул сбоку узкокубцами.

ДД BOSCH на месте. Под гайкой обязательно гровер на М8! Гайка на 13. Затянул, как показалось, на гране срыва. Дин.ключа у меня нет, а трещётка 1/2 позволяет развить приличный момент. Кстати, момент затяжки по мануалу — 15…24 Н.м.

Пока была снята защита, поменял ещё для профилактики нижнюю опору двигателя («гитару»). Родная была в идеальном состоянии, без единого надрыва резины. Но раз купил (вроде оригинал от БРТ)… Поставил, в общем.

Всё собрал, съехал с эстакады. Подключил ноут…

Вот теперь всё нормально! Амплитуда сигнала с ДД возросла примерно в ДВА раза! На перегазовках до 1.7 — 1.8В.

Проехал ужЕ более 250 км, ошибки больше нет (раньше ошибка гарантированно появлялась после одного-двух циклов поездки), двигатель не ревёт как сумасшедший, появилась динамика.

Всем рекомендую родной ДД на шпильку, гровер и гайку!

Как проверить датчик детонации

Зная устройство и принцип работы ДД, проверить его можно достаточно простыми способами, как снимая с двигателя, так и по месту, в том числе и непосредственно на заведённом моторе.

Измерение напряжения

К снятому с блока цилиндров датчику подключается мультиметр в режиме измерения напряжения. Аккуратно изгибая корпус ДД через вставленную в отверстие втулки отвёртку можно проследить за реакцией встроенного пьезоэлектрического кристалла на деформирующие усилие.

Появление напряжения на разъёме и его величина порядка двух-трёх десятков милливольт приблизительно указывает на исправность пьезогенератора прибора и его способность вырабатывать сигнал в ответ на механическое воздействие.

Измерение сопротивления

Некоторые датчики содержат встроенный резистор, подключённый по типу шунта. Его величина составляет порядок десятков или сотен кОм. Обрыв или короткое замыкание цепи внутри корпуса можно зафиксировать подключением того же мультиметра в режиме измерения сопротивления.

Прибор должен показать номинал шунтирующего резистора, поскольку сам пьезокристалл имеет практически бесконечно большое сопротивление, обычным мультиметром не измеряемое. При этом показания прибора также будут зависеть от механического воздействия на кристалл из-за генерации напряжения, искажающего показания омметра.

Проверка датчика на разъеме ЭБУ

Определив по электрической схеме автомобиля нужный контакт разъёма контроллера ЭБУ, состояние датчика можно проверить более полно, с включением подводящих цепей проводки.

На снятом разъёме проводятся те же измерения, что описаны выше, отличием будет только одновременная проверка исправности кабеля. Изгибая и подёргивая провода убеждаются в отсутствии блуждающей неисправности, когда контакт появляется и пропадает от механических вибраций. Этим особенно страдают корродирующие места заделки проводов в наконечники разъёмов.

При подсоединённом ЭБУ и включённом зажигании можно проверить наличие опорного напряжения на датчике и правильность его деления внешним и встроенным резисторами, если это предусмотрено схемой конкретного автомобиля.

Обычно опора +5 Вольт делится примерно пополам и на фоне этой постоянной составляющей генерируется переменный сигнал.

Проверка осциллографом

Наиболее точный и полный приборный способ потребует использования запоминающего автомобильного цифрового осциллографа или осциллографической приставки к диагностическому компьютеру.

При ударах по корпусу ДД на экране будет видно, насколько пьезоэлемент способен генерировать крутые фронты сигнала детонации, правильно ли работает сейсмо масса датчика, не допуская посторонних затухающих колебаний, достаточна ли амплитуда выходного сигнала.

Методика требует достаточного опыта в диагностике и знания типовых картинок сигнала исправного прибора.

Проверка на рабочем двигателе

Простейший способ проверки даже не потребует использования электроизмерительных приборов. Двигатель запускается и выводится на обороты ниже средних. При нанесении умеренных ударов по датчику детонации можно наблюдать реакцию ЭБУ на появление его сигналов.

Должен произойти штатный отскок угла опережения зажигания и связанное с этим падение установившихся оборотов двигателя. Способ требует определённого навыка, поскольку не все моторы одинаково реагируют на подобное тестирование.

Некоторые «замечают» сигнал детонации только в пределах довольно узкой фазы оборота распределительных валов, в которую ещё надо попасть. Ведь по логике ЭБУ детонация не может возникнуть, например, на такте выпуска или в начале такта сжатия.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
