Для чего нужна карданная передача в трансмиссии

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

  • шарниры;
  • валы ведущие, ведомые и промежуточные;
  • опоры;
  • соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

  • с шарниром неравных угловых скоростей;
  • с шарниром равных угловых скоростей;
  • с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

  • износ карданных шарниров;
  • деформация карданных валов;
  • повреждение или износ сальников;
  • повреждение защитного чехла шарнира;
  • износ подшипников;
  • ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Проверка состояния карданного вала

Даже, если авто эксплуатируется в неэкстремальных условиях (езда по городским дорогам), проверка состояния карданного вала нужна каждые 5 тысяч километров. При езде по грунтовым дорогам проверка рекомендуема еще чаще: каждые 3 тысячи км. К спецтехнике предъявляются свои требования. Всё зависит от того, на каких объектах она используется

Наибольшее внимание при проверке уделяется крестовине, которая может начать перекатываться, заедать, а также подвесному подшипнику. Появление люфтов после определенного пробега – вполне закономерное явление

Очень уязвимо и шлицевое соединение. Прежде всего, потому что это движущийся механизм, который постоянно встречается с динамическими нагрузками. Проверку деталей рекомендуется проводить в следующем порядке:

Соединительные элементы (гайки, шайбы) подшипников, муфт, фланцевых вилок

Важно, чтобы не только все соединения были на месте, но и моменты затяжки соответствовали требованиям условий эксплуатации.
Муфты в момент кручения вала. Недопустимо присутствие на муфтах трещин, а тем более разрывов

Если такая проблема есть, менять деталь нужно в срочном порядке.
Шлицевое соединение в момент вращения вала. Здесь важно понять, нет ли люфтов. Чтобы оценка состояния шлицевого состояния была максимально достоверной, вращение производить целесообразно в обе стороны.
Шарниры. Здесь недостаточно просто визуального осмотра. Нужно разместить между вилками отвертку и основательно прокачать. Неприятный момент – это опять-таки нахождение люфта. В этом случае придётся ставить новую крестовину.
Подшипники. Принципиальное значение имеет, как происходит проверка. Важны навыки. Для того, чтобы не упустить люфт, одной рукой нужно держать КВ, другой дёргают его в разные стороны.

А вот в случае, если есть подозрение на дисбаланс КВ, не обойтись без диагностики узла на балансировочном стенде. Особенно без такой проверки не обойтись, если во время езды чувствуются постоянные вибрации, а при переключении передач регулярно возникает неприятный скрежет.

Устройство автомобиля для чайников

Коробка передач через картер сцепления связана с двигателем и по отношению к кузову автомобиля занимает определенное неподвижное положение. Задний же мост, в котором смонтирована главная передача, подвешен к раме или кузову автомобиля при помощи листовых рессор или пружин. При прогибе рессор задний мост изменяет свое положение, поэтому соединять коробку передач и задний мост между собой жестко нельзя. Для передачи крутящего момента от ведомого вала коробки передач ведущему валу главной передачи под изменяющемся углом и служит карданная передача.

Карданная передача у большинства легковых автомобилей состоит из одной тонкостенной стальной трубы и двух шарниров- карданов.

Одни из карданов соединен с трубой при помощи шлицев, что позволяет карданному валу несколько изменять при движении автомобиля свою длину.

Устройство кардана и принцип работы карданной передачи показаны на рис. 36. На крестовину кардана ставят проушинами две вилки: одна является частью трубы карданного вала, другая частью фланца. После этого в проушинах размещают игольчатые подшипники в обоймах. Они охватывают шейки крестовины и закрепляются в проушинах стальными стопорными кольцами. При наличии таких карданов передача способна передавать вращение под различными, изменяющимися при движении автомобиля углами.

Такая передача из-за большой длины карданного вала часто вибрирует. Кроме того, пол кузова некоторых легковых автомобилей имеет арку для карданного вала, а это создает неудобства для пассажиров. Поэтому на легковые автомобили стали ставить карданную передачу с укороченным карданным валом. Коробка же передач осталась на своем месте. Получился разрыв между ведомым валом коробки передач и передним фланцем карданной передачи. Для компенсации этого разрыва нужен был дополнительный вал.

Так появился у карданной передачи промежуточный вал, передний конец которого при помощи кардана связан с ведомым валом коробки передач, а задний конец — с передним концом карданного вала при помощи шлицевого соединения и кардана. При этом задний конец проходит через шариковый подшипник опоры — кронштейна, жестко закрепленного снаружи на днище кузова. Пол кузова стал более ровным, возможности появления вибраций карданной передачи уменьшились.

Неисправности в карданной передаче заключаются в ослаблении затяжки болтов крепления фланцев карданов, в износе деталей карданов и, в частности, подшипников, из шлицевого соединения карданного вала. Эти неисправности вызывают «шум» и даже стук при работе карданной передачи, и их надо устранять, так как это опасно для движения автомобиля.

Игольчатые подшипники смазывают автотракторным трансмиссионным маслом при помощи шприца, используя отдельные масленки, установленные на крестовинах карданов. Шлицевое соединение карданных валов смазывают солидолом через пресс-масленку. Сроки смазки указываются в инструкции по эксплуатации автомобиля.

‹ Коробка передач: автомат или механика, робот или вариатор? Вверх Принцип работы главной передачи ›

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

  • Переднеприводный.
  • Заднеприводный.
  • Полноприводный.

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

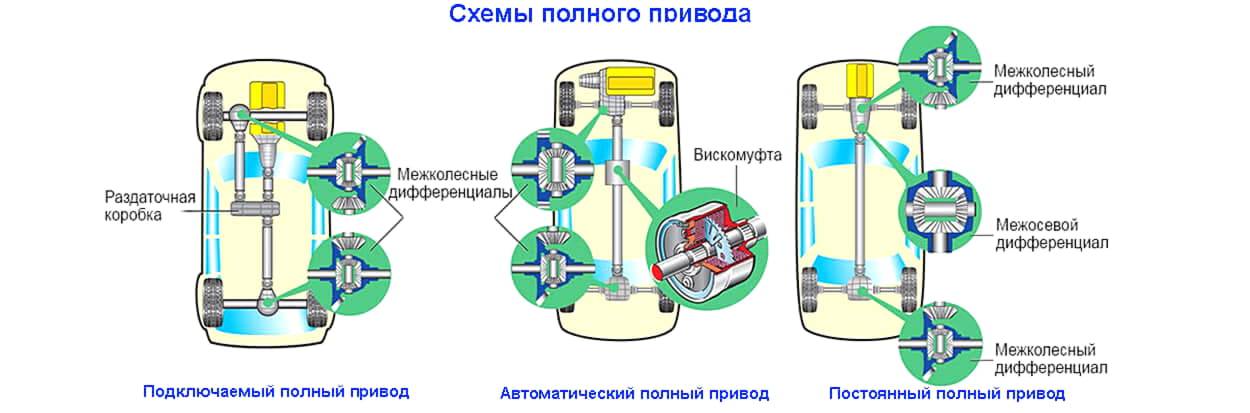

Виды полных приводов:

  1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.
  2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
  3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

Наиболее частые поломки

Коробка передач – самый сложный и прихотливый элемент системы. Требует постоянного обслуживания, которое заключается в периодической смене масла и фильтров. Поэтому чаще всего именно КПП доставляет трудности с эксплуатацией машины. Водителя должны насторожить следующие признаки неисправности:

  • передачи стали переключаться с большим трудом;
  • во время переведения селектора коробки слышны хрусты, стуки и другие посторонние звуки;
  • стуки, металлический шелест с выводом рычага КПП в нейтральное положение;
  • обнаружены следы утечки трансмиссионного масла.

Лучше всего сразу предпринять все необходимые действия, направленные на устранение поломки. В противном случае она будет только прогрессировать и в итоге выведет дорогостоящий узел из строя.

Трансмиссия в плане значимости в автомобильной системе следует прямо за двигателем. Перед покупкой машины обязательно узнайте используемый тип привода, модификацию коробки передач. Ведь динамические и эксплуатационные характеристики авто зависят не только от мощности и рабочего объема мотора, но и от типа трансмиссии.

Полезные рекомендации

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

  • При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
  • Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
  • Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

  • постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
  • не разгоняться резко;
  • плавно трогаться с места;
  • длительно не буксовать на машине;
  • не экономить на качественных запчастях;
  • проводить диагностические мероприятия;
  • при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

  • передача крутящего момента от двигателя на ведущие колеса;
  • изменение (преобразование) величины крутящего момента;
  • изменение направление крутящего момента;
  • перераспределение крутящего момента между колесами.

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

  • Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
  • КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
  • Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
  • Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.

ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

  • передача крутящего момента от двигателя на ведущие колеса;
  • изменение (преобразование) величины крутящего момента;
  • изменение направление крутящего момента;
  • перераспределение крутящего момента между колесами.

Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

  • Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
  • КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
  • Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
  • Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.

На автомобилях с передним приводом часть элементов, которые есть на заднеприводных авто, попросту отсутствует. Фактически, нет карданной передачи. На машинах с передним приводом имеются ШРУСы (шарнир равных угловых скоростей), а также приводные валы, более известные как полуоси. Главная передача, а также дифференциал, устанавливаются в картере КПП.

ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала вторичной коробки переключения передач необходимо заменить разрушенные элементы. При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.
Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник, а при необходимости заменить промежуточную опору в сборе.
В случае разрушения подвесной опоры КВ замените её.
При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение

Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля, смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях.
Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

Читать дальше: Замена прав на большой косинской

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала – в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Карданный вал – это один из элементов системы трансмиссии на всех заднеприводных авто и моделях с полным приводом. Сегодня популярны переднеприводные модели и многие автолюбители забыли или даже не знают, что такое кардан. Давайте рассмотрим устройство, а также основные функции этого элемента, разберемся с принципом его работы. Также рассмотрим основные недостатки.

Устройство

Во время сгорания горючего в силовом агрегате вырабатывается большое количество свободной энергии, которая должна быть передана ведущим колесам транспортного средства. Самая простая трансмиссия состоит из четырех деталей: сцепление, КПП, ведущий мост и дифференциал. Первый элемент находится между мотором и коробкой передач. Сцепление обеспечивает плавность хода во время старта или переключения передач. Существует два варианта механизма – сухой и мокрый. В первом случае диски работают при помощи трения, во втором они функционируют в жидкости. В ряде автомобилей устанавливается гидравлическое либо электромагнитное сцепление, но такие вариации не особо распространены. Сам механизм базируется на двух дисках, один из которых ведущий, а второй – ведомый. В обычном состоянии они сжаты, но при нажатии соответствующей педали отсоединяются.

Коробка переключения передач отвечает за скорость вращения колес, езду задним ходом и отсоединяет мотор и трансмиссию на длительное время. КПП бывает ступенчатой и бесступенчатой. К первой относятся «механика» и робот, ко второй – вариатор. Самой надежной КПП считается механическая, но для ее управления требуются соответствующие навыки. Пока что МКПП является самой распространенной, но ее постепенно вытесняет «автомат».

Мост – это опора, на которой крепится рама транспортного средства. Он может быть ведущим и ведомым. Первый получает от коробки крутящий момент и приводит колеса в движение. Ведомый мост выступает в роли простой опоры. Также он может быть передним и задним, а грузовых машин есть еще и средний.

Дифференциал – это конструкция, которая разделяет механическую энергию силового агрегата на два потока и направляет ее к колесам. Данный элемент не допускает проскальзывания покрышек на неровной дорожной поверхности. Дифференциал незаменим при поездках в гололед, зимой или по некачественным дорогам.

Устройство трансмиссии переднеприводного типа

В автомобиле с передним приводом главное отличие заключается в дифференциале, который находится в коробке передач вместе с главной передачей. С его помощью происходит передача, изменение и распределение крутящего момента, а также обеспечение вращения колёс с различными угловыми скоростями.

Очевидно, что описанную выше конструкцию никак нельзя назвать примитивной. Значит ли это, что передний привод более технологичен, чем заднеприводная конструкция?

Ни в коем случае. Говоря о современных моделях автомобилей, нельзя классифицировать заднеприводные модели как более примитивные

— они, подобно переднеприводным, имеют сложную подвеску многорычажного типа, которая ни в какое сравнение не идёт с теми конструкциями, с которых начиналось производство. Поэтому, сравнивая заднеприводные и переднеприводные модели, было бы в корне неверным указывать на примитивность одних и высокую технологичность других.

Наиболее верным углом зрения на данный вопрос, пожалуй, будет понимание неоднозначности выбора. Для того, чтобы ответить, хорош или плох автомобиль с переднеприводным типом трансмиссии, следует понимать, какие задачи ставятся перед машиной, в каких условиях она будет эксплуатироваться.

Типы устройств блокировки

Блокирующее устройство узла зависит от его типа и используемого механизма. Различные функции ограничены и определяют возможность их использования в межосевых или межколесных дифференциалах.

Кулачковое устройство блокировки

Принудительная блокировка происходит вручную через кулачковую муфту. Муфта полностью блокирует механизм и жестко соединяет его корпус с нагруженной полуосью. Кулачковый дифференциал приводится в действие приводами следующих типов:

  • механический;
  • гидравлический;
  • пневматический;
  • электрический.

Они включаются рычажным механизмом или специальной кнопкой на панели приборов (для электропривода).

Благодаря своей универсальности кулачковый дифференциал используется в межосевых и межколесных механизмах.

Самоблокирующейся дифференциал

Самоблокирующееся (автоматическое) дифференциальное устройство использует принцип увеличения сил трения при изменении условий нагрузки на полуоси ведущих колес. Отсюда и другое название — «дифференциал повышенного трения» или LSD (Limited Slip Differential).

Дифференциал повышенного трения имеет четыре основных варианта в зависимости от способа увеличения трения:

  • дисковый;
  • червячный;
  • вискомуфта;
  • электронная блокировка.

Дисковый

Дифференциал повышенного трения, в котором используется дисковая муфта, использует принцип автоматической блокировки при изменении угловых скоростей полуосей: чем больше их разница, тем выше степень перераспределения крутящего момента.

При использовании этого типа LSD между дисками возникает трение. Один фрикционный пакет имеет жесткое соединение с чашкой дифференциала, другие — с полуосями.

Фрикционные пакеты вращаются с одинаковой скоростью, когда ведущие колеса вращаются тоже, с одной и той же скоростью. При изменении угловой скорости диски ускоряющейся полуоси передают часть крутящего момента на вал другой полуоси (частичная блокировка) за счет увеличения силы трения с фрикционным пакетом корпуса (чашкой).

Степень сжатия в дисковом дифференциале может быть постоянной (за счет пружин) или переменной (гидравлически управляемой).

Червячный

Сателлиты и полуоси с червячной передачей в качестве привода часто используются для создания LSD, блокируемого в результате разности крутящих моментов.

Эта система LSD с червячным приводом известна как Torque Sensing или сокращенно — Torsen. Принцип работы червячной передачи чрезвычайно прост: увеличение крутящего момента на одной полуоси приводит к частичной блокировке и его передаче на другую полуось. В этом случае не требуются никакие дополнительные системы или агрегатов, червячный узел изначально является самоблокирующимся из-за свойств привода, в котором другие шестерни не могут приводить в движение червячную передачу. Червячный привод применяется в колесных и межосевых дифференциалах различных типов машин.

Вискомуфта

Вязкостная муфта состоит из набора близко расположенных перфорированных дисков, которые размещены в герметичном корпусе с силиконовой жидкостью и соединены с чашкой и приводным валом.

При одинаковых угловых скоростях устройство работает в штатном режиме. Его блокировка происходит при увеличении скорости вала: диски на нем увеличивают скорость и, перемешивая силикон и заставляют его затвердеть. Диски чашки получают и передают крутящий момент на другой вал, увеличивая его тяговое усилие.

LSD, блокирующую функцию которого выполняет вязкостная муфта, имеет большие габаритные размеры и применяется в межосевых дифференциалах. Вязкостная муфта также может использоваться как дифференциал полноприводного автомобиля и полностью выполняет его функции.

Однако у нее есть один серьезный недостаток: возможен перегрев и периодическая несовместимость с системой ABS. Это привело к тому, что вискомуфты используются в современных автомобилях крайне редко.

Электронная блокировка

Дифференциал повышенного трения, в котором используется электронная система блокировки, реагирует на изменение угловой скорости ведущих колес.

Дифференциал управляется программно. По мере увеличения скорости колеса в тормозной системе повышается давление, и его скорость уменьшается. Это увеличивает тяговое усилие и передает крутящий момент на другое колесо.

Таким образом, дифференциал не оборудован дополнительными элементами и не блокируется, то есть по сути это не LSD. Перераспределение крутящего момента и выравнивание угловых скоростей происходит под действием тормозной системы, управляемой антипробуксовочной системой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
