Схема двигателя ваз-2112 16 клапанов в картинках с пояснениями

Основные неисправности и способы их устранения

Иногда двигатель по случайности или недосмотру владельца может не завестись или начать себя странно вести прямо на дороге. Приведенная таблица с симптомами и их причинами поможет понять, что случилось с автомобилем и выполнить ремонт двигателя ВАЗ 21124 своими силами.

Реле стартера срабатывает, но сам он не проворачивается или вращается плохо

1.Проверить плотность посадки катушек зажигания

2.Проверить наличие искры на каждой свече

3.Заменить катушку/ свечу исправными

1.Проверить цепи системы впрыска(состояние проводов, предохранителей, бензонасоса)

2.Проверить давление в топливной рампе с помощью манометра

• Температуры ОЖ
• Положения коленвала и распредвала
• Концентрации кислорода
• Плохой дороги
• Детонации
• Положения дроссельной заслонки.

Проблема	Симптом	Причина	Устранение
Двигатель не запускается	Не проворачивается стартер	Неисправно тяговое реле или есть обрыв в цепи пуска стартера	Проверить сопротивление проводов при помощи омметра, поврежденные – заменить
Разряжен аккумулятор, плохой контакт в коллекторе стартера (грязь, износ щеток), неисправно тяговое реле	Зарядить аккумулятор, если он полностью разряжен или с «толкача» завести машину и доехать до ближайшего автоэлектрика
Стартер вращается, но коленвал не проворачивается	Нет контакта с зубьями маховика из-за разрушения последних, плохо закреплен стартер, вышли из строя его внутренние части	Закрепить/ заменить стартер, установить новый маховик
При работе стартера слышны щелчки	Неисправно тяговое реле, плохое соединения в цепях стартера, разряжен аккумулятор	Заменить реле, зарядить батарею, очистить и обжать места соединения проводов
Коленвал вращается, но двигатель не запускается	Неисправна система зажигания
Двигатель не работает на холостом ходу	В двигатель попадает лишний воздух	Подтянуть все шланги и соединения. Отсоединить вакуумный усилитель тормозов и заткнуть его шланг. Если холостые обороты вернулись – заменить усилитель
Неисправен регулятор холостого хода	Установить новый регулятор. Если проблема не исчезла – обратиться на СТО
Двигатель работает неровно,»троит»	Со стороны глушителя слышно регулярно повторяющиеся хлопки	Нет искры в одном из цилиндров	Проверить исправность системы зажигания и заменить испорченные элементы
В цилиндры попадает воздух в обход ресивера	Проверить соединения и устранить подсос воздуха
Топливо-воздушная смесь не сжимается в одном из цилиндров из-за износа цилиндра, ШПГ или клапанов	Капитальный ремонт двигателя

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Неисправности и ремонт двигателя ВАЗ 2112

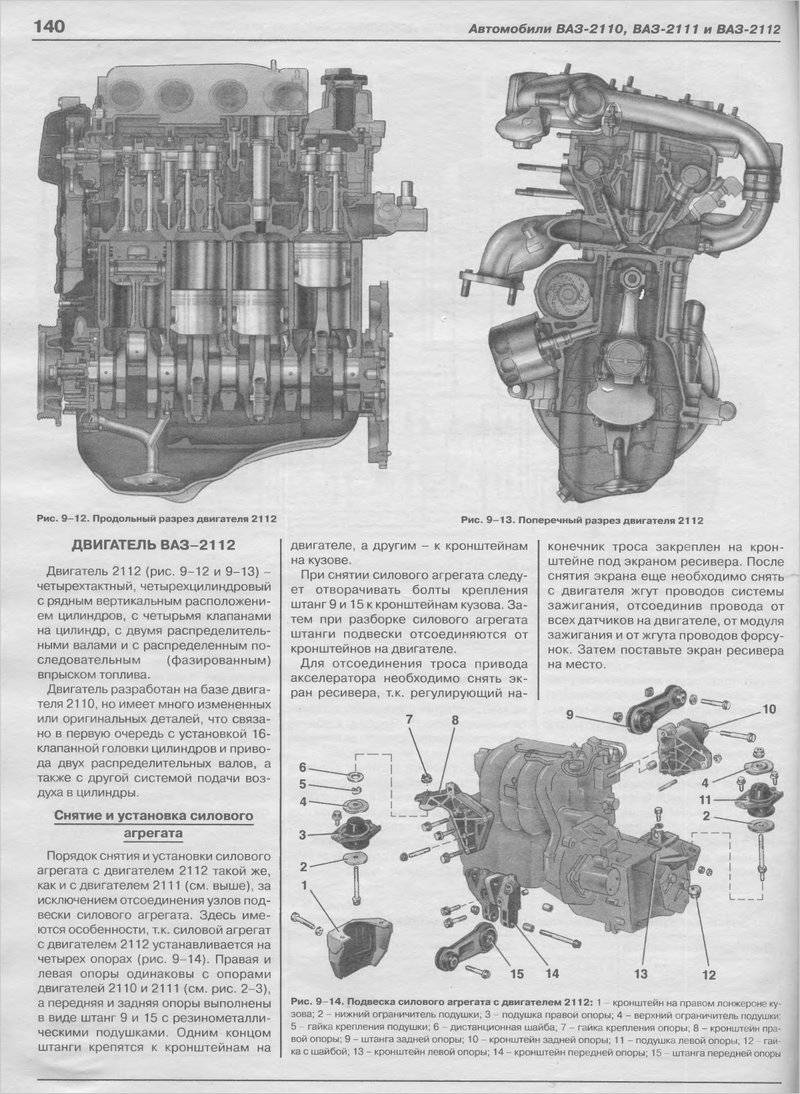

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора.  Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111.Двигатель ВАЗ 2112 1,5 л.  инжекторный рядный  4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на , но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов.
Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае.Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ.
Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки).
Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ,  второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива.
Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем.
Что дальше, слышен какой то шум стук в двигателе ваз 2112?  Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни.  В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало.
Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Схема ВАЗ-2112

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Неисправности и ремонт

Хоть моторы, устанавливаемые на ВАЗ 2112, и считаются достаточно выносливыми, но не обойдётся без поломки силовых агрегатов. Так, наиболее частыми проблемами можно считать: плавают обороты, движок глохнет или плохо заводится. Причиной такого поведения могут служить разные факторы. Ремонт ВАЗ 2112 двигателя, автолюбители предпочитают, в основном, проводить своими руками, поскольку это дешевле.

Со временем эксплуатации силовых агрегатов, на первых моторах были замечены частые неисправности системы охлаждения, связанные с работоспособностью термостата и водяного насоса. Но, на следующих поколениях движков, эта хроническая неисправность была решена.

Подробнее о назначении

Дроссельная заслонка автомобиля – один из важнейших конструктивных элементов впускной системы, которые отвечает за регулирование подачи воздуха. Без воздуха невозможно образование горючей топливно-воздушной смеси, а значит, сгорания топлива как такового. Можно сразу отметить, что работа элемента может сильно ограничить всю систему, ведь если воздуха поступает недостаточно, то не удается реализовать всю мощность двигателя. И наоборот, если воздуха много, начинаются проблемы с зажиганием, а сама смесь горит слишком долго при невысоких (относительно нормы) температурах. Решение оказалось и простым и сложным одновременно: кроме доведения до совершенства работы дроссельной заслонки, регулировать подачу топлива. Вот здесь на передний план и выходит ДПДЗ.

Датчик играет очень важную роль в том, как будет подаваться топливо. Сигнал с датчика считывается ЭБУ, а уже потом управляющий элемент регулирует подачу. В случае выхода датчика из строя система начинает работать неправильно. Зачастую автомобиль становится менее экономным, поскольку потребляет слишком много топлива. Одна из возможных более серьезных проблем: ухудшение динамики. Впрочем, об этом мы еще поговорим.

Описание моторного отсека автомобилей ВАЗ десятого семейства

Все описания представлены в виде рисунков, из которых наглядно видно основные узлы и детали автомобиля ВАЗ 2110 .

Рис. 1.4. Подкапотное пространство автомобилей с двигателем мод. 2111 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3- ресивер; 4- главный цилиндр тормоза; 5- расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8- воздушный фильтр; 9-модуль зажигания

Рис. 1.5. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 — двигатель; 2 — стартер; 3 — поперечина передней подвески; 4 — коробка передач; 5 — растяжка; 6 — приемная труба; 7 — стабилизатор поперечной устойчивости; 8 — рычаг передней подвески; 9 — привод колес; 10 — масляный картер двигателя; 11 — генератор Рис. 1.6. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 –впускной коллектор с ресивером; 2 — дроссельный узел; 3 — бачок главного цилиндра тормоза; 4 — расширительный бачок; 5 — бачок омывателя; 6 — впускной патрубок; 7 — аккумуляторная батарея; 8 — воздушный фильтр; 9 — катушки зажигания; 10 — защитная крышка ремня ГРМ; 11 — адсорбер; 12 — бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек) Рис. 1.7. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3 — ресивер; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея Рис. 1.8. Подкапотное пространство автомобилей с двигателем мод. 21083-80 или 2110 (вид сверху): 1 -двигатель; 2 — воздушный фильтр: 3 — топливный насос; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8 — распределитель зажигания
