Электронное зажигание (бесконтактное): схема устройства и особенности работы

Состав

Контактная система зажигания включает в себя следующие узлы:

• Выключатель, он же – центральный замок зажигания. Это устройство необходимо для замыкания и размыкания электрической цепи автомобиля.
• Механический прерыватель – это устройство, которое размыкает цепь главной обмотки на катушке (цепь малого напряжения). После этого на вторичном контуре обмотки катушки возникает высокое напряжение. В единую цепь с механическим прерывателем параллельно подключается конденсатор, такой вариант помогает лучше эксплуатировать контакты, не допуская их обгорания.
• Катушка зажигания – это устройство создающее ток малого напряжения из тока большого напряжения, состоящее из двух обмоток — первичной и вторичной.
• Механический распределитель – устройство распределяющее ток на каждую отдельную свечу. Он состоит из ротора и крышки корпуса. Принцип работы данного узла заключается в том, что с центрального контакта, расположенного на крышке корпуса, напряжение направляется на боковые контакты, через которые оно потом поступает к отдельным свечам. Стоит отметить, что традиционно распределитель и контактный прерыватель объединяют в цельном корпусе, такое устройство автолюбители называют «трамблер». Приводится трамблер в действие путем передачи крутящего момента от коленвала двигателя.

• Центробежный регулятор – это устройство для настройки опережения зажигания. Состоит оно из двух подвесок, воздействующих на пластину, в которой находятся эксцентрики прерывателя. Если угол опережения будет выставлен неправильно, и подача искры будет производиться не в крайнем верхнем положении поршня, то смесь в цилиндрах будет сгорать неэффективно, в результате чего мощность двигателя упадет, а количество выбросов вредных веществ в атмосферу увеличится.
• Вакуумный регулятор, он также предназначен для настройки угла опережения, но уже в зависимости от нагрузки на двигатель, т. е. в зависимости от силы нажатия на педаль газа.
• Высоковольтные провода. Эти провода нужны для передачи тока от катушки ко всем остальным узлам системы.
• Свеча зажигания – этот агрегат образует искру между двух контактов, что приводит к воспламенению топливовоздушной смеси в цилиндре двигателя.

Полная схема контактной системы зажигания приведена на различных фото, которые с легкостью можно найти в Интернете.

Диагностика трамблера

На многих системах зажигания более старых автомобилей устанавливался трамблер, и он часто являлся причиной сбоев в работе двигателя. В контактных прерывателях-распределителях нередко подгорают элементы контактной группы, и по этой причине мотор может трудно запускаться или не заводиться вовсе. В бесконтактных трамблерах может выйти из строя датчик Холла, но это не является характерной «болезнью» распределителей – ломаются датчики не так часто.

Наиболее распространенные неисправности трамблеров:

• перегорание резистора на бегунке;
• появление трещин и прогар в крышке трамблера;
• обрыв проводков датчика Холла (часто такое отмечается в распределителях ВАЗ 2108-09, ГАЗ 31029-3110 с двигателем ЗМЗ 402);
• износ подшипников вала.

Крышку трамблера на русских автомобилях стоит очень недорого, меняется в течение нескольких минут, и поэтому лучше такую деталь всегда иметь с собой в запасе. Проверить крышку проще всего ее заменой – если мотор стал работать исправно, все дело именно в ней.

Устройство бесконтактной системы зажигания

1 – Свечи зажигания; 2 – датчик-распределитель; 3 – распределитель; 4 – датчик импульсов; 5 – коммутатор; 6 – катушка зажигания; 7 – монтажный блок; 8 – реле зажигания; 9 – выключатель зажигания; А – к клемме генератора.

Бесконтактная система состоит из следующих элементов:

• источник питания;
• выключатель зажигания ;
• датчик импульсов;
• транзисторный коммутатор;
• катушка зажигания;
• распределитель ;
• свечи зажигания.

Общее устройство бесконтактной системы зажигания напоминает строение контактной системы зажигания. Распределитель соединяется со свечами и катушкой зажигания при помощи высоковольтных проводов. Также в бесконтактной системе имеется датчик импульсов и транзисторный коммутатор.

Датчик импульсов служит для создания электро- импульсов низкого напряжения. Различают несколько датчиков импульсов: датчик Холла, индуктивный датчик и оптический.

В бесконтактной системе зажигания свое применение нашел датчик Холла (где под воздействием магнитного поля возникает поперечное напряжение в пластине проводника). Датчик Холла имеет не сложную конструкцию и состоит из постоянного магнита, полупроводниковой пластины, микросхемы и обтюратора (стального экрана).

В стальном экране имеется отверстие, через которое датчик пропускает магнитное поле, вследствие чего в полупроводниковой пластине возникает напряжение. Стальной экран, в свою очередь, не пропускает магнитное поле, и напряжение на полупроводниковой пластине не возникает. Такое своеобразное чередование прорезей в стальном экране содействует созданию импульсов низкого напряжения.

Датчик распределитель – это устройство, в котором объединены датчик импульсов с распределителем. Датчик-распределитель напоминает прерыватель-распределитель, и также как он приводится в действие от коленчатого вала.

Транзисторный коммутатор предназначен для прерывания тока в первичной обмотке катушки зажигания в моменты сигналов датчика импульсов. Прерывание тока происходит за счет срабатывания выходного транзистора.

Катушка бесконтактной системы зажигания

В бесконтактной системе зажигания катушка выполняет точно такие же функции. И отличие проявляется лишь в непосредственном строении элемента, преобразующего напряжение. Также стоит отметить, что электронный коммутатор осуществляет прерывание цепи питания первичной катушки. Что касается самой системы зажигания, то бесконтактная значительно лучше по многим параметрам: возможность пуска и работы двигателя при низкой температуре, в цилиндрах не замечается нарушения равномерности распределения искры, нет вибрации. Все эти преимущества дает сама катушка в бесконтактной системе зажигания.

Монтаж БСЗ

Установка бесконтактного зажигания, процесс вполне доступный, конечно людям с ровными руками. Прежде чем приступить, обязательно убедитесь, правильно ли выставлено зажигание на старом трамблере, при необходимости оставьте метки, в ином случае приступать к процедуре не рекомендуется. Итак, схема подключения бесконтактного зажигания есть (на фото), тогда приступаем, что тянуть.

1. Демонтируем крышку трамблера вместе с проводами, центральный от катушки также нужно отсоединить.
2. Далее необходимо выставить бегунок ровно перпендикулярно силовому агрегату, для этого рывками задействуем стартер.
3. Извлекаем старый трамблер.
4. На новом снимаем крышку и устанавливаем в посадочное место.
5. Регулируем распределитель по отмеченным меткам и фиксируем.
6. Заменяем старую катушку на новую.
7. Подключаем всю проводку.
8. Далее, нужно установить коммутатор, для этого найдите под капотом подходящее место и закрепите его к кузову.
9. Сверьте проделанную работу со схемой.
10. Запускаем мотор.

Вот и все, всего 10 шагов и порядка 3 тысяч рублей и БСЗ уже функционирует на вашем авто. И поверьте после этого, вопрос «Какое зажигание лучше?», отпадет сам собой. Ну вот и все, разговор о бесконтактном зажигании подходит к концу, однако уже в следующих публикациях мы с вами подробно разберем не менее важную тему под названием «Модуль зажигания». Уверен у вас все получилось! До скорого!

Контактная система зажигания принцип работы.

Генератором высоковольтных импульсов является катушка зажигания, которая работает по принципу повышающего трансформатора. Она соединена с контактами прерывателя. При замкнутом состоянии его контактов, по первичной катушке протекает ток, создавая магнитное поле, силовые линии которого пронизывают вторичную обмотку.

После размыкания контактов магнитное поле пропадает, что приводит к появлению тока индукции во вторичной обмотке, равному 16 -18 кВ. В первичной катушке в этот момент образуется ток самоиндукции, равный примерно 300В, направленный в противоположную сторону от прерываемого тока.

Контактная система зажигания отчего зависит вторичное напряжение

Наличие и сила вторичного напряжения зависит от силы и скорости уменьшения тока самоиндукции в первичной обмотке. Именно ток, возникающий в первичной цепи катушки вызывает, искрение и подгорание контактов прерывателя. Для уменьшения этого эффекта, параллельно контакта подключается конденсатор, который заряжается в момент разрыва контактов и разряжается при появлении тока самоиндукции, ускоряя процесс его угасания.

Конденсатор подбирается для системы зажигания индивидуально для каждого типа двигателя. Его ёмкость обычно находятся в диапазоне 0,17 – 0,35мкФ и любое отклонение приводит к снижению вторичного напряжения.

Для воспламенения рабочей смеси достаточно вторичное напряжения равного 8 – 12 к В. Так как при распределении высокого напряжения и при протекании его по проводам и свечам существуют потери, то для надёжной работы системы вторичное напряжение должно быть 16 – 25 к В. Кроме того повышенное напряжение необходимо для воспламенения бедной смеси при неисправности топливной системы.

Ещё на вторичное напряжение влияет время замкнутого и разомкнутого состояния контактов. Эти величины зависят от профиля кулачка прерывателя и величины зазора и подбираются, как и конденсаторы индивидуально для каждого типа двигателя.

Во время эксплуатации при изменении зазора или износе кулачка происходит снижение вторичного напряжения. При уменьшении зазора и как следствие увеличении угла замкнутого состояния контактов, увеличивается искрение и подгорание контактов прерывателя, а так же медленно исчезает ток самоиндукции.

При увеличенном зазоре уменьшается угол замкнутого состояния, что приводит к снижению силы тока первичной обмотке, хотя и уменьшает искрение на контактах.

Вторичное напряжение по высоковольтному проводу передаётся на центральный вывод распределителя зажигания. Ротор (бегунок) распределителя соединён с валом прерывателя через центробежный регулятор опережения зажигания и при вращении соединяет центральный вывод с боковыми электродами, которые соединены со свечами. Центральный вывод распределителя соединён с бегунком через угольный электрод, ток с которого стекает с его бокового контакта на боковые электроды крышки, а с них по высоковольтным проводам к свечам зажигания.

Для снижения потерь тока между бегунком и боковыми электродами зазор между ними всего несколько микрон, поэтому в процессе эксплуатации не стоит скоблить и зачищать боковые контакты, что значительно увеличит зазор и снижение вторичного напряжения.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Функции отдельных систем управления микропроцессорной системы зажигания состоят в следующем:

Входное устройство. Сигналы, стекающиеся на входное устройство от датчиков, преобразуются в форму, понятную компьютеру, т.е. в серию импульсов ДА — НЕТ, которые представляют собой цифры в двоичной системе:

Аналоговые сигналы, например напряжение аккумулятора, пре­образуются в двоичный код с помощью АЦП.

Часы. Компьютер оперирует данными как функциями времени. Для определения времени и временных интервалов в компьютере установлен точный кварцевый генератор импульсов.

Шины. Отдельные блоки компьютера связаны между собой пло­скими кабелями, известными под названием шины. По шинам пе­редаются данные (шина данных), адреса памяти (адресная шина), а также сигналы управления (управляющая шина).

Центральный микропроцессор. Микропроцессор выполняет в компьютере все вычисления. Все, что он умеет делать, это склады­вать, вычитать, делить и умножать, поэтому все программы, которые выполняет процессор должны состоять из этих операций. Кроме того, процессор умеет выполнять логические операции.

Постоянная память. Эта память может только выдавать хра­нящуюся в ней информацию, но она никак не может быть измене­на. Эта информация сохраняется в памяти даже при отсутствии питания. В нее невозможно записать никакую новую информацию. В постоянной памяти хранятся данные, такие как карта значений управляемых параметров двигателя в табличной форме, коды, управляющие программы и пр. Все эти данные заносятся (зашива­ются) в постоянную память изготовителем. В состав постоянной памяти входят также перепрограммируемые и стираемые блоки, которые могут быть использованы изготовителем или его предста­вителем для обновления и изменения записанной информации.

Оперативная память. Текущие данные — сигналы датчиков, команды управления и промежуточные результаты вычислений хранятся в оперативной памяти компьютера, пока не будут замене­ны новой информацией. Оперативная память при выключении питания теряет всю хранящуюся в ней информацию.

Работа бортового компьютера. Информация о характеристи­ках двигателя хранится в памяти компьютера в форме таблиц, на­зываемых рабочими. Эти таблицы получаются из трехмерных карт опережения зажигания и таких же карт для периода замкнутого со­стояния. Рабочие таблицы могут быть составлены компьютером для различных сочетаний параметров, однако, прежде всего таки­ми параметрами являются частота вращения коленчатого вала, нагрузка, температура и напряжение аккумулятора. Каждая из таб­лиц дает свое значение угла опережения, и для определения ис­тинно требуемого угла все результаты сопоставляются.

При включении питания микропроцессор посылает закодирован­ный двоичный адрес, который указывает, к какой части памяти он обращается. Затем посылается управляющий сигнал, указывающий направление и последовательность движения информации в про­цессор или из процессора. Работа самого процессора представляет собой серию двоичных импульсов, с помощью которых информация считывается из памяти, декодируется и выполняется. Программы выполнения операций — арифметических, логических и транспортных также записаны в памяти.

Контактный тип зажигания

Самая распространенная схема – система зажигания «Газ», используемая для воспламенения топливной смеси, более известная как прерывательно-распределительная система. Данное устройство создает искру очень высокого вольтажа, до 30 тысяч В, на контактах свечей. Для того чтобы это выполнить, свечи соединяются с катушкой, благодаря которой и происходит образование необходимого напряжения. Сигнал на катушку подается при помощи специальных проводов, обладающих необходимыми характеристиками. При размыкании контактной группы при помощи специального кулачка как раз и происходит создание искры.

Стоит отметить, что момент ее возникновения должен четко соответствовать специальному положению поршней. Это достигается в результате установки четко рассчитанного распределителя, который передает вращательное движение на специальный прерыватель-распределитель. Главным недостатком такой системы является присутствие механического износа, и как результат – изменяется время создания искры, а также ее качество. Если искра не будет подаваться своевременно, это повлияет на правильную работу двигателя, а значит, потребуется довольно частое вмешательство в его работу и регулировку.

Несмотря на это, контактно-транзисторная система зажигания используется и по сегодняшний день. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

Наиболее характерные неисправности зажигания

Неисправности системы зажигания могут повлечь за собой выход из строя и остальных устройств, используемых для нормальной работы машины. Выделяют отдельный список часто встречаемых неисправностей, при которых затрудняется работа системы воспламенения рабочей смеси: — Возможны замыкания первичной обмотки катушки зажигания на массу, а также замыкание вторичной на первичную. В результате происходит перегорание дополнительного резистора и появляются характерные трещины в изоляторе, а также в крышке катушки. В этом случае необходима замена поврежденных элементов, если же катушка практически разрушена — то замена всего узла. — Характерные неисправности прерывателя: возможно обгорание либо загрязнение маслом контактов внутри прерывателя; нарушение стандартного зазора между контактами, что приводит к перебоям в переключении между свечами. Обгорание либо замасливание контактов может вызвать очень резкое увеличение уровня сопротивления между ними, из-за этого уменьшается ток, создаваемый в первичной обмотке, и как результат — снижается мощность искры, которую создают свечи.

Нарушение зазора также приводит к ухудшению образованию искры, которая создается между электродами свечи. Как результат — перебои в нормальной работе двигателя. — Свечи: возможно появление нагара на внутренней поверхности, а также обильное загрязнение снаружи. Нарушение зазора между электродами, различные трещины в изоляторе, неисправность бокового электрода — все это приводит к плохой подаче искры либо вовсе ее отсутствию. Это вызывает нестабильную, неравномерную и неустойчивую работу мотора, снижает его мощность. Возможна и остановка при повышении нагрузки.

Нормальная работа свечей зажигания возможна только в случае, если: — поверхность резьбы сухая (ни в коем случае не мокрая); — присутствует очень тонкий слой нагара либо копоти; — цвет электродов, а также изолятора должен быть от светло-коричневого до светло-серого, почти белого. Обо всех неисправностях может рассказать мокрая поверхность резьбы — это может быть как бензин, так и масло. У неисправной свечи электроды и часть изолятора покрыты толстым слоем нагара и мокрые.

Замасленные свечи и другие признаки неисправности

Если двигатель обладает очень большим пробегом, и при этом все свечи были заменены в одно и то же время, то главной виной такого состояния является повышенный износ цилиндров, колец или поршней. Возможно появление масла на поверхности свечи в период, когда автомобиль проходит обкатку. Это со временем проходит. Если же масло было обнаружено только на одной свече, то причиной этого, скорее всего, может быть неисправность выпускного клапана, он может прогореть. Чтобы это определить, нужно хорошо прислушаться к работе двигателя, на холостом ходу он работает неравномерно. В этом случае нельзя откладывать с проведением ремонтных работ, так как потом прогорит и седло, и ремонт будет еще дороже. Выгоревшие либо очень сильно корродированные электроды говорят только о перегреве свечи. Такое возможно, если был использован низкооктановый бензин, либо была неправильная установка момента произведения зажигания.

Слишком обедненная смесь — тоже результат оплавки электродов. Возможны различные механические повреждения на поверхности свечи. Она может иметь изогнутый вид, или же будет деформирован электрод, расположенный в боковой части свечи. Последствия такой работы — перебои в зажигании. Причиной возникновения таких неприятностей может быть неправильно выбранная длина свечи, либо же длина резьбы не соответствует посадочному месту в головке мотора. В таком случае стоит подобрать стандартную свечу, рекомендуемую заводом-изготовителем

Если ее длина была выбрана правильно, стоит обратить внимание на присутствие посторонних механических элементов во внутренней части цилиндра. После того как свечи были поменяны местами, можно узнать очень большое количество информации об их состоянии

Если свеча продолжает покрываться нагаром уже в другом цилиндре — это говорит о её неисправности. Но если нормальная и исправная свеча одного из соседних цилиндров также начинает покрываться нагаром, как и её предшественница, тогда это неисправность непосредственно в кривошипно-шатунном устройстве этого цилиндра.

Электронное зажигание

Современная, наиболее совершенная схема, которая полностью исключает наличие подвижных частей. Для получения необходимых данных о положении коленвала и других применяются специальные датчики. Далее электронный блок управления производит расчеты и посылает соответствующие импульсы на рабочие компоненты. Такой подход позволяет максимально точно определить момент подачи искры, благодаря чему смесь разжигается своевременно. Это позволяет получить больше мощности, улучшить продувку цилиндра и снизить вредные выбросы, благодаря лучшему дожигу топлива.

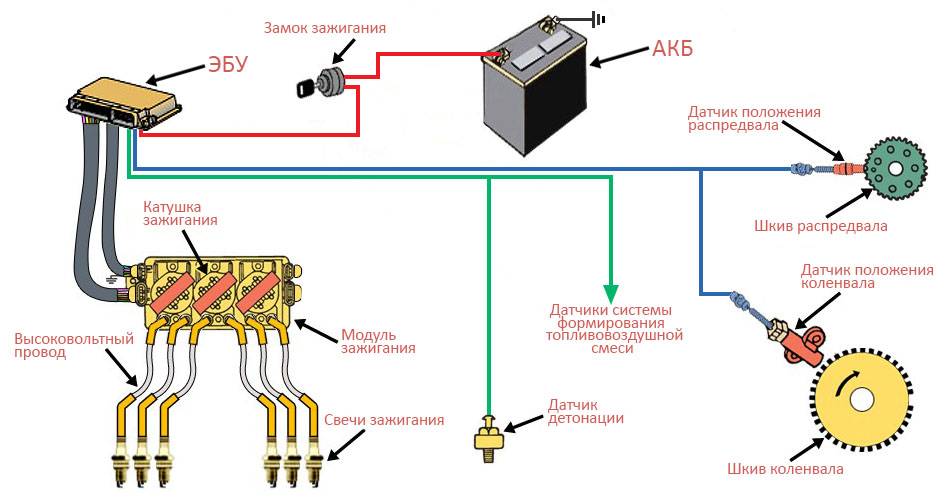

Схема электронной системы

Электронная система зажигания автомобиля отличается высокой стабильностью работы и устанавливается на большинство современных авто. Такая популярность определена преимуществами данной схемы:

• Снижение расхода топлива во всех режимах работы мотора.
• Улучшение динамических показателей – отклик на педаль газа, скорость разгона и т.д.
• Более плавная работа мотора.
• Выравнивается график момента и лошадиных сил.
• Минимизируются потери мощности на низких оборотах.
• Совместима с газобаллонным оборудованием.
• Программируемый электронный блок позволяет настроить двигатель на экономию топлива или наоборот, на повышение динамических показателей.

Назначение системы зажигания достаточно простое, она является неотъемлемой частью бензинового двигателя, а также моторов, оснащенных ГБО. Этот компонент постоянно меняется и приобретает новые формы, соответствующие современным требованиям. Несмотря на это даже самые простые модели зажигания все еще используются на различной технике, успешно выполняя свою работу, как и десятки лет назад.
