Автомобильные радиаторы кондиционера – как поддерживать исправность?

Устройство автомобильного кондиционера

Любой автомобильный кондиционер состоит из следующих элементов:

  • компрессор с электромагнитной муфтой;
  • конденсатор;
  • испаритель с расширительным клапаном;
  • основные шланги.

Газ фреон используется в качестве хладагента в системах кондиционирования воздуха. Для уменьшения силы трения между движущимися частями при заправке в газ добавляется определенное количество специального холодильного масла, стойкого к низким температурам и полностью растворяющегося в жидком фреоне.

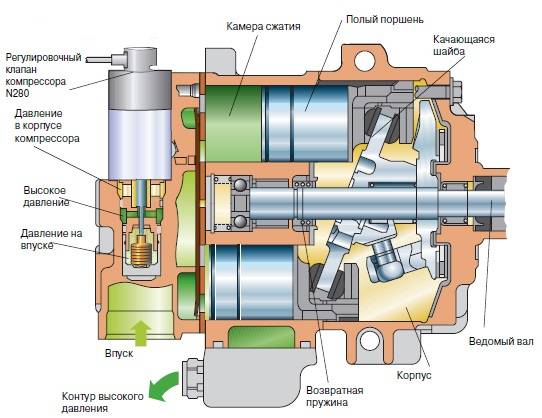

Компрессор

В любой холодильной установке компрессор используется для создания направленного потока хладагента. Он действует как насос, сжижая фреон и заставляя его циркулировать по системе. Компрессор автомобильного кондиционера представляет собой электромеханическое устройство. Его конструкция основана на нескольких полых поршнях и качающейся пластине, расположенной на оси. Именно эта шайба заставляет поршни двигаться. Вал приводится в движение специальным ремнем от коленчатого вала. Кроме того, компрессор оснащен электромагнитной муфтой, которая зацепляет нажимной диск и ведущий шкив насоса.

Фильтр – осушитель

Устанавливается в моторном отсеке автомобиля. Смотровое стекло используется для проверки уровня охлаждающей жидкости. Фильтр удаляет лишнюю влагу в системе охлаждения, что приводит к оптимальной работе кондиционера. Влагопоглощающим элементом служит силикагель или порошкообразный оксид алюминия.

Конденсатор

Конденсатор обычно устанавливается в передней части моторного отсека рядом с основным радиатором. Его иногда называют радиатором кондиционера, так как он похож по конструкции и выполняет аналогичные функции. Радиатор охлаждает нагретый антифриз, а конденсатор охлаждает горячий фреон. Имеется электровентилятор для принудительной продувки воздуха.

Магистральные шланги

Хладагент перемещается от одного узла к другому по системе шлангов. В зависимости от конструкции кондиционера и расположения его элементов они могут иметь разную длину и конфигурацию. Все соединения шлангов армированы уплотнителями.

Испаритель

Блок представлен двумя позициями: встроенного и подвесного типа. Подвесной вариант устанавливается на классические модели «Жигулей». Подает холодный воздух в салон. В «классике» монтируется под бардачком , после снятия последнего. Во втором варианте испаритель можно вырезать на задней полке между динамиками. Но в этом случае необходимо удлинить верхнюю и нижнюю линии подачи хладагента.

Ресивер

Другое название ресивера – фильтр-осушитель. Его функция заключается в очистке охлаждающей жидкости от влаги и продуктов износа. Ресивер состоит из:

  • цилиндрический корпус, заполненный адсорбентом;
  • элемент фильтра;

Причины поломки радиатора кондиционера автомобиля

В действительности есть много разных причин выхода РК из строя. Зачастую ремонт требуется из-за:

  • Редкой очистки.
  • Повреждений механического характера.
  • Неправильного ухода.

Последствиями такого халатного отношения являются различные трещины на поверхности РК автомобиля. Данные повреждения можно считать легкими, и поэтому вполне допустимо провести ремонт радиатора кондиционера автомобиля своими силами, не обращаясь к специалистам, услуги которых стоят очень недешево.

Стоимость ремонта зависит и от региона, например, в Санкт-Петербурге или Москве данная услуга стоит дороже, чем в Снежинске или Тобольске (или других небольших городах). Почти во всех случаях поломок РК ремонт будет оправдан, за исключением ситуации, когда он заржавел. В случае коррозии выходом из положения будет только полная замена радиатора.

Для качественной диагностики РК необходимо снять с автомобиля — только так можно определить причину его поломки. Демонтировать устройство нужно очень аккуратно, чтобы не нанести ущерб ребристому покрытию изделия. Ребра радиатора острые, поэтому желательно надеть перчатки в целях безопасности.

Если детали заржавели, ремонт радиатора кондиционера автомобиля не целесообразен: следует его полностью заменить.

Заправка кондиционера фреоном

После ремонта, замены или внутренней промывки радиатора систему необходимо заново заполнить хладагентом. Более того, заправка кондиционера необходима, даже если он исправен. Нормой считается годовая утечка в пределах 15% от общего объёма фреона. Поэтому заправлять кондиционер нужно через каждые 3 года.

Виды фреона

В качестве хладагента используется фреон. Но разновидностей этого газа достаточно много. Так, в автомобилях, выпущенных до 1992 года, использовался фреон R-12. В 1992 году учёные доказали его пагубное воздействие на озоновый слой атмосферы, и R-12 оказался под запретом. Кондиционеры стали заправлять фреоном R-134a.

Фреон обычно продаётся в удобных баллонах разной ёмкости

Сегодня в продаже есть оба вида фреона

Важно знать какой из них подходит для вашего авто. Если машина выпущена в 1992–1993 годах, то есть в переходный период, на внутренней стороне крышки капота имеется наклейка, на которой указано, какой фреон и в каком количестве нужно использовать

При заправке кондиционера рекомендуется добавлять в систему масло через картер. Однако определить необходимое количество масла непросто. Поэтому лучше покупать уже разбавленный маслом фреон.

Оборудование для заправки кондиционера фреоном

В профессиональных автосервисах имеются специальные заправочные станции для кондиционеров. Они автоматически определяют необходимое количество хладагента, вакуумируют систему и производят заправку. Это, однако, не означает, что самостоятельно заправить кондиционер невозможно.

Профессиональные станции для заправки кондиционеров многофункциональны, но недёшевы

Для заправки кондиционера в гаражных условиях потребуется:

  • вакуумный насос;
  • метеорологическая станция или шланг с манометром;
  • шланги и переходники для присоединения к кондиционеру;
  • баллон с требующимся количеством фреона.

Станцию (или вентиль с манометром) можно сразу соединить со шлангами и переходниками, собрав установку для заправки.

С одной стороны установка подключается к баллону с хладагентом, с другой — к кондиционеру

Порядок действий при заправке кондиционера фреоном

При заправке кондиционера следует быть чрезвычайно аккуратными и точными, а также внимательно следить за показаниями манометров.

Заправку кондиционера можно производить на улице

Алгоритмы заправки кондиционеров автомобилей различных марок и моделей отличаются незначительно. В любом случае придётся выполнить следующие действия.

  1. Если кондиционер долгое время не работал, обязательно проведите вакуумизацию с помощь вакуумного насоса.
  2. Снимите пластмассовую заглушку, расположенную на обратной магистрали.
  3. Присоедините баллон с хладагентом к заправочной установке.
  4. Через переходник подключите к разъёму шланг заправочной установки.
  5. Заведите мотор и поднимите обороты до 1500.
  6. Включите максимальную рециркуляцию воздуха.
  7. Начните подавать фреон, поддерживая обороты на том же уровне.
  8. Подавайте фреон, пока показания манометра не достигнут 280 кПА.
  9. Проверьте, поступает ли в салон холодный воздух. На максимальных режимах его температура не должна превышать 10 градусов.

Видео: заправка кондиционера своими руками

Таким образом, отремонтировать и заменить радиатор кондиционера своими руками довольно просто. Необходимо лишь быть внимательным и тщательно следовать рекомендациям профессионалов.

Самостоятельный ремонт и замена бензонасоса автомобиля ВАЗ 2106/07 Диагностика неисправностей, ремонт и замена радиатора печки Chevrolet Lanos своими руками

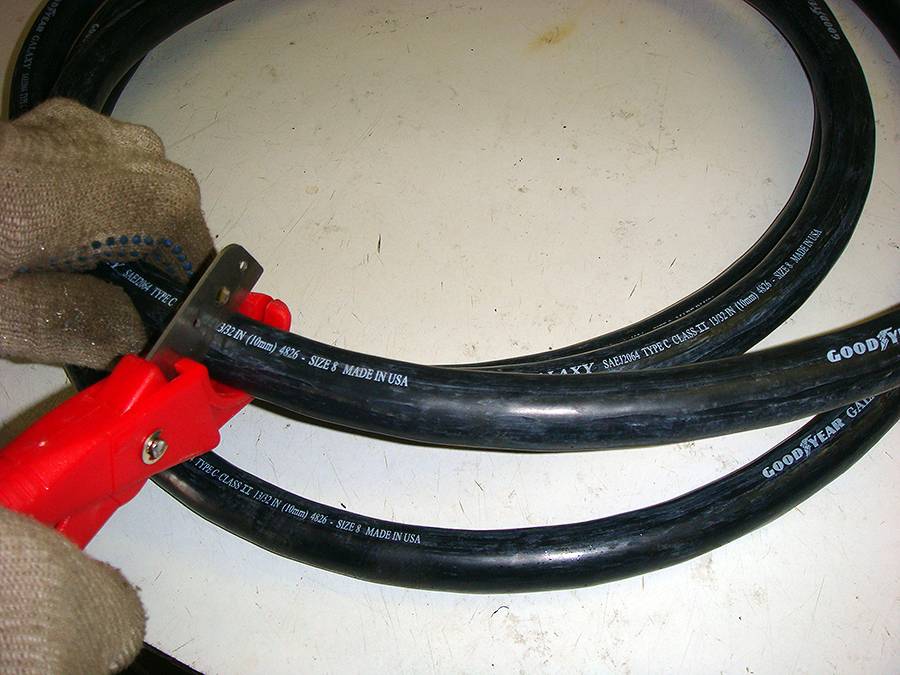

Ремонт шлангов

Если вам хочется здорово сэкономить на ремонте трубок кондиционера – то придется делать его самостоятельно. Хочу отметить, что для этого все же потребуется опыт пайки, хоть и небольшой

Важно запастись специфическим инструментом: труборезом, специальным гибочным станком и сваркой. Учтите, что труборез можно заменить и на пилку по металлу, но это будет совершенно не то качество, которого мы ожидаем в ремонте трубок автокондиционера

Трубогиб может быть как универсальным (для разных диаметров), так и специфическим (под определенный диаметр). При выборе этого инструмента стоит узнать, какие размеры используются в вашей машине. Часто это 6, 8, 10 размер, который соответствует внутреннему диаметру в миллиметрах. Размер вы можете посмотреть на системе автомобиля или в технической документации. Это принципиально важный вопрос ремонта, поскольку в разных машинах используются разные системы измерения.

Ремонт трубок автокондиционера начинается с того, что надо купить или изготовить детали. Далее отрезаем необходимую длину и гнем их с помощью гибочного станка. Когда готовы трубки, нарезаем фитинги и соединяем все это в единую систему. Прежде чем выполнять пайку, стоит перемотать детали изолентой и посмотреть – все ли вы сделали верно. Если все подходит – тогда начинаем пайку.

Когда выполняется ремонт трубок автокондиционера, не всегда можно прибегнуть к вышеописанному способу. Иногда выполняется замена трубок кондиционера на шланги, которые произведены из резины. Хоть они и выполнены из менее стойкого материала, зато замена их будет очень быстрой, простой и дешевой. Здесь не применяется сварка трубок кондиционера, обычно шланги вкручиваются.

Сварка трубок кондиционера используется и тогда, если они изготовлены из меди. Медный вид соединений более стойкий, чем алюминий, но он дорогостоящий. При этом необходимо выполнять развальцовку. А это – работа для профессионалов с высококлассным специфическим инструментом (он присутствует только на хороших станциях технического обслуживания). Иногда для таких деталей выполняется изоляция, которая спасает от обмерзания зимой и выполняет теплоизоляцию системы.

В завершении статьи хотелось бы отметить, что за системой охлаждения нужно очень сильно следить: прислушивайтесь к звукам в работе устройств, к запахам и к общим характеристикам работоспособности. Все это может вовремя рассказать вам о неполадках, которые на первых этапах легко устранять. Внимательно относитесь к своей машине и она прослужит вам долгие годы!

Заправка кондиционера фреоном

После ремонта, замены или внутренней промывки радиатора систему необходимо заново заполнить хладагентом. Более того, заправка кондиционера необходима, даже если он исправен. Нормой считается годовая утечка в пределах 15% от общего объёма фреона. Поэтому заправлять кондиционер нужно через каждые 3 года.

Виды фреона

В качестве хладагента используется фреон. Но разновидностей этого газа достаточно много. Так, в автомобилях, выпущенных до 1992 года, использовался фреон R-12. В 1992 году учёные доказали его пагубное воздействие на озоновый слой атмосферы, и R-12 оказался под запретом. Кондиционеры стали заправлять фреоном R-134a.


Фреон обычно продаётся в удобных баллонах разной ёмкости

Сегодня в продаже есть оба вида фреона

Важно знать какой из них подходит для вашего авто. Если машина выпущена в 1992–1993 годах, то есть в переходный период, на внутренней стороне крышки капота имеется наклейка, на которой указано, какой фреон и в каком количестве нужно использовать

При заправке кондиционера рекомендуется добавлять в систему масло через картер. Однако определить необходимое количество масла непросто. Поэтому лучше покупать уже разбавленный маслом фреон.

Оборудование для заправки кондиционера фреоном

В профессиональных автосервисах имеются специальные заправочные станции для кондиционеров. Они автоматически определяют необходимое количество хладагента, вакуумируют систему и производят заправку. Это, однако, не означает, что самостоятельно заправить кондиционер невозможно.


Профессиональные станции для заправки кондиционеров многофункциональны, но недёшевы

Для заправки кондиционера в гаражных условиях потребуется:

  • вакуумный насос;
  • метеорологическая станция или шланг с манометром;
  • шланги и переходники для присоединения к кондиционеру;
  • баллон с требующимся количеством фреона.

Станцию (или вентиль с манометром) можно сразу соединить со шлангами и переходниками, собрав установку для заправки.


С одной стороны установка подключается к баллону с хладагентом, с другой — к кондиционеру

Порядок действий при заправке кондиционера фреоном

При заправке кондиционера следует быть чрезвычайно аккуратными и точными, а также внимательно следить за показаниями манометров.


Заправку кондиционера можно производить на улице

Алгоритмы заправки кондиционеров автомобилей различных марок и моделей отличаются незначительно. В любом случае придётся выполнить следующие действия.

  1. Если кондиционер долгое время не работал, обязательно проведите вакуумизацию с помощь вакуумного насоса.
  2. Снимите пластмассовую заглушку, расположенную на обратной магистрали.
  3. Присоедините баллон с хладагентом к заправочной установке.
  4. Через переходник подключите к разъёму шланг заправочной установки.
  5. Заведите мотор и поднимите обороты до 1500.
  6. Включите максимальную рециркуляцию воздуха.
  7. Начните подавать фреон, поддерживая обороты на том же уровне.
  8. Подавайте фреон, пока показания манометра не достигнут 280 кПА.
  9. Проверьте, поступает ли в салон холодный воздух. На максимальных режимах его температура не должна превышать 10 градусов.

Видео: заправка кондиционера своими руками

Таким образом, отремонтировать и заменить радиатор кондиционера своими руками довольно просто. Необходимо лишь быть внимательным и тщательно следовать рекомендациям профессионалов.


Самостоятельный ремонт и замена бензонасоса автомобиля ВАЗ 2106/07


Диагностика неисправностей, ремонт и замена радиатора печки Chevrolet Lanos своими руками

Виды холодной сварки, используемые для ремонта чугунных батарей

Для ремонта радиаторов отопления используется не все виды эпоксидных составов. Несмотря на общие недостатки, которые присущие для всех видов составов клея промышленность освоила выпуск нескольких составов, имеющих свою специализацию. Так есть смеси для ремонта пластика, металла, алюминия и склеивания дерева, есть универсальные составы. Для ремонта приборов отопления лучше всего подойдет смесь для склеивания черных металлов и стали или специальная композиция для ремонта батарей и стальных труб отопления.

Холодная сварка для батарей отопления в отличие от других составов имеет свои особенности – она должна быть жаростойкой, быстро фиксироваться на металлической поверхности, образовывать покрытие, обладающее сходным с металлом коэффициентом линейного расширения. Простые или универсальные составы могут решить проблему заделки течи, но при этом, срок службы состава будет ограничен.Холодная сварка для радиаторов отопления должна выдерживать не только высокое давление, но и температуру. Рекомендуется использовать для ремонта составы, в которых диапазон температур больше, при этом верхняя граница равна не менее чем 200-250 градусам Цельсия. Еще одним моментом, который необходимо учитывать при выборе типа клея –это время схватывания. Если для сращивания деталей в нормальных условиях достаточно 3-4 часов, то при протечке батареи такого времени нет, здесь счет идет на минуты, поэтому, чем быстрее будет застывать заплата, тем лучше.

Меры профилактики в отношении автокондиционера

Диагностика кондиционера автомобиля – залог выявления большинства неисправностей на ранних стадиях. Но если придерживаться определённых рекомендаций, касающихся эксплуатации системы кондиционирования, можно существенно отдалить во времени период, когда начнут проявляться эти проблемы. Вот эти советы:

Если зимой вы эксплуатируете автомобиль очень редко, или вообще им не пользуетесь, периодическое включение автокондиционера всё равно необходимо – чтобы избежать рассыхания уплотнителей и появления ржавчины на деталях компрессора из-за отсутствия смазки. Включать кондиционер нужно хотя бы раз в неделю на 10 – 15 минут.
Перед тем как включить систему кондиционирования в мороз, необходимо достаточно хорошо прогреть салон, пока пластик на «торпедо» перестанет быть ледяным. В противном случае датчики климатической системы могут работать некорректно.
Во время мойки автомобиля не забывайте и про конденсор, на котором скапливается немало грязи

Но делать это нужно с осторожностью, чтобы не повредить тонкие трубки, особенно при очистке их от останков насекомых.
Внимательно изучите правила эксплуатации кондиционера и неукоснительно им следуйте, регулярно очищайте все доступные детали устройства от грязи.
Если вы садитесь в автомобиль в разгар солнцепёка, велик соблазн включить кондиционер на полную мощность. Никогда не делайте этого сразу! Пускай устройство поработает сначала на неполную мощность, а духоту в салоне можно облегчить предварительным его проветриванием.

Придерживаясь этих несложных рекомендаций, вы обеспечите длительную бесперебойную работу климатической системы и предохраните себя и пассажиров от таких неприятностей, как простудные заболевания.

Как почистить кондиционер в автомобиле самостоятельно в домашних условиях

Чистка автокондиционера самостоятельно видео

Для чистки автомобильного кондиционера в принципе необязательно покупать дорогие специальные средства. Есть две альтернативы с использованием медпрепаратов. Однако обе они позволяют сделать лишь дезинфекцию. Поэтому если хотите избавиться от проблемы надолго, то лучше приобрести и средства, которые позволят почистить испаритель от грязи.

Как почистить испаритель кондиционера лизолом

Кроме использования специально предназначенных для чистки кондиционера средств многие автолюбители (и не только они) используют для этих целей средство под названием «Лизол». Он же — раствор «Крезола» на мыльно масляной основе. Основе действующее вещество фенол.

Используют его для профессиональной дезинфекции (выпускают дезинфицирующие средства для больничных операционных, хирургических инструментов, кондиционеров). Также часто используют в ресторанах для удаления неприятного запаха с гриля. Поэтому в эффективности сомневаться не стоит.

Для последующей антибактериальной чистки испарителя автокондиционера необходимо раздобыть «Лизол» в концентрированном или разбавленном виде. Штука это достаточно дорогая, поэтому желательно пользоваться медицинскими растворами. Они бывают даже с ароматизаторами. Кон разбавляется в пропорции 1:100, а хирургический — 1:20. Для работы вам понадобится приблизительно 300…400 граммов готового раствора. Далее процедура будет выполняться по следующему алгоритму:

  1. Наполнить получившимся раствором бутылочку с ручным распылителем.
  2. Открыть в салоне автомобиля окна.
  3. Запустить двигатель автомобиля и включить кондиционер на полную мощность, в том числе максимально включить вентилятор. В салоне сопла направить вниз, в сторону пола.
  4. Выйти из автомобиля и с помощью упомянутого ручного распылителя разбрызгать раствор в воздухозаборники возле лобового стекла. Брызгать нужно именно облаком/туманом. Процедура продолжается две-три минуты.
  5. Выключить двигатель и подождать около 10 минут.
  6. Вновь запустить двигатель, при этом кондиционер и вентилятор будут продолжать работать на полную мощность.
  7. На кондиционере включить внутреннюю рециркуляцию воздуха (исключить его попадание с внешнего воздухозаборника).
  8. Разбрызгать состав из бутылки под ноги переднего пассажира, под перчаточный ящик. Именно там находится забор воздуха в режиме рециркуляции. Процедура длится те же две-три минуты.
  9. Выключить зажигание, подождать около 10 минут.

В большинстве случаев такой чистки хватает, чтобы надежно избавиться от неприятного запаха от кондиционера. В крайнем случае можно повторить процедуру еще раз примерно через день. В идеале кроме описанного алгоритма еще желательно демонтировать элементы салона с целью добраться до испарителя и нанести раствор «Лизола» непосредственно на него.

Нежелательно использовать «Лизол» для чистки кондиционера с закрытыми окнами, поскольку это средство в больших концентрациях вредно для человеческого организма.

Чистка кондиционера хлоргексидином

Хлоргексидин по своим свойствам описанному выше «Лизолу». Этот препарат также используется для дезинфекции в медицинских учреждениях. Чтобы почистить автокондиционер хлоргексидином можно купить в аптеке готовый 0,05% раствор этого средства. Для повышения его эффективности разбавляют со спиртом 1:1.

Чистка кондиционера хлоргексидином выполняется по описанному выше алгоритму (разбрызгивают из распылителя на испаритель при работающей системе)

Обратите внимание, что обработку хлоргексидином лучше выполнять при температуре окружающего воздуха более +20°С

Вместо раствора хлоргексидина можно пользоваться другими аналогичными средствами, например, «Лизоморфин 3000». Это препарат российского производства. Используется для дезинфекции в медицинских целях, в том числе при особо опасных инфекциях. Для получения готового раствора для чистки кондиционера необходимо 50 мл средства развести в одном литре воды.

Еще одно средство — «Хлорамин Б». Реализуется в виде белого порошка. Для получения готового раствора необходимо одну столовую ложку порошка развести в одном литре воды. Использовать по указанному выше алгоритму. Главное — нанести средство на испаритель!

Ищем место течи

Явным признаком того, что радиатор потек, является наличие следов охлаждающей жидкости на земле под автомобилем, на защите двигателя или на нем самом. Найти место течи без демонтажа устройства практически невозможно. Но прежде чем снимать его, стоит убедиться, что дело именно в нем, а не в патрубках или, например, в негерметичной пробке верхнего бачка. Когда это будет сделано, смело можете сливать охлаждающую жидкость и снимать радиатор для диагностики.

Если визуальный осмотр устройства результатов не дал, проверьте его путем погружения в воду. Для этого возьмите подходящего размера емкость, заполните ее водой. Закройте все патрубки пробками и погрузите радиатор в воду. Теперь остается только создать давление воздуха в устройстве. Этого можно достичь, просто подув в заливную горловину верхнего бачка или же придумав другой вариант с компрессором (насосом). Выходящие пузырьки воздуха точно покажут вам место повреждения.

Вакуумирование радиатора кондиционера

Если в СК осталось менее 50% от необходимого количества фреона, высока вероятность попадания в систему воздуха или воды. Это, в свою очередь, приведёт к поломке компрессора и других элементов СК.


Из-за остатков влаги в системе кондиционирования вероятность внутреннего повреждения патрубков и радиатора коррозией очень велико

Для удаления влаги или воздуха потребуется вакуумирование РК с помощью специального вакуумного насоса и манометрического коллектора. Процесс довольно сложный и требующий приобретения дорогостоящего оборудования. Поэтому в этом случае лучше обратиться к специалистам. Через некоторое время после удаления из РК воздуха и влаги можно приступать к заправке фреоном.


Для удаления из кондиционера воздуха и влаги используется вакуумный насос

Техника безопасности при замене кондиционера

Когда вы откручиваете трубку возле радиатора, будьте предельно осторожны, так как существует риск обморозить пальцы. Необходимо предварительно подготовить тряпку и одеть на стык, откуда должен выходить фреон. В системе сохранить его не получится, поэтому следует сразу рассчитывать на новую заправку кондиционера. Конечно, стоит фреон немало, около 50 — 100 долларов.

Заправляется климат-контроль при помощи специальных приборов и механизмов. Перед заправкой необходимо проверить систему на утечки и сделать вакуум. Как вы сами уже поняли, с помощью подручных средств это сделать невозможно.

Категорически нельзя откручивать или делать разгерметизацию системы во влажную или дождливую погоду. Даже если в сухом помещении будет повышена влажность, через некоторое время это способно привести к неисправности системы.

После откручивания трубок, следует герметически заклеить их скотчем, во избежание попадания грязи или влаги. Снимать радиатор необходимо аккуратно, так как алюминиевые соты очень легко погнуть.

О целесообразности самостоятельного ремонта

Целесообразность ремонта радиатора напрямую зависит от степени его повреждений:

  • если в устройстве обнаружилось несколько небольших трещин или деформировалась пара рёбер, то такую поломку вполне можно устранить не выходя из гаража;
  • а если в радиатор попали обломки вентилятора и от трубок с рёбрами остались лишь лохмотья — отремонтировать такое своими силами не получится. И более того, устройства с такими повреждениями далеко не всегда несут в сервис. Обычно водители просто покупают новые радиаторы и ставят их, экономя время и деньги.

Если автовладелец всё же решил воспользоваться услугами автосервиса, то стоимость работ будет варьироваться в очень широких пределах, так как зависит она не только от степени повреждений, но и от марки автомобиля (ремонт отечественных радиаторов обходится дешевле, иностранных — дороже). Разброс цен сегодня такой:

  • устранение мелких трещин с помощью клея или герметика — от 600 до 2000 рублей;
  • пайка разорванных трубок и полное восстановление деформированных рёбер — от 4000 до 8000 рублей.

5 Механический способ

Это является крайним методом, если химические препараты не помогли устранить грязь и нейтрализовать противный запах. Он состоит из таких действий:

  • снятие приборной панели для обеспечения доступа к печке и испарителю;
  • откачивание фреона и при необходимости снятие печки;
  • отключение патрубков и датчиков, извлечение испарительного радиатора;
  • отмывание грязи с испарителя щеткой и мыльным раствором;
  • высушивание очищенной детали и обратная сборка с установкой новых прокладок.

Работы довольно сложные и трудоемкие. Без опыта выполнить их качественно не получится, особенно обратную сборку. Лучше доверить эти работы опытным специалистам.

https://youtube.com/watch?v=9EE9S-BG9OE

Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

  • охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
  • предотвращение запотевания лобового и боковых стёкол машины;
  • поддержание в салоне оптимального уровня влажности;
  • предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

  • радиатор системы кондиционирования (конденсор);
  • ресивер-осушитель;
  • расширительный клапан;
  • испаритель;
  • датчик давления;
  • компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

В радиаторе происходит переход фреона из газообразного состояния в жидкое, то есть его конденсация. Принудительная циркуляция хладагента, в процессе которой происходит теплоотдача, происходит с помощью насоса компрессора.


Радиатор кондицинера обычно изготавливается из алюминия

Для повышения эффективности обдува РК может быть оборудован дополнительными вентиляторами, установленными перед ним. Радиатор является довольно уязвимым узлом, подверженным механическим повреждениям и коррозии.

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

  1. Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
  2. Газообразный фреон сжимается компрессором, и его температура существенно повышается.
  3. Компрессор направляет кипящий газообразный фреон под давлением в РК.
  4. В РК фреон охлаждается и конденсируется.
  5. Жидкий фреон направляется в контур высокого давления к расширительному клапану.
  6. Фреон распыляется и направляется в испаритель.
  7. Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
  8. Холодный газ направляется в компрессор по контуру низкого давления.
  9. Процесс повторяется.


СК состоит из герметичных замкнутых контуров с высоким и низким давлением

Какие материалы и инструменты потребуются

Что потребуется, чтобы сконструировать действующий автомобильный кондиционер, потратив на это на порядок меньше денег, чем на покупку штатного устройства:

  • пластиковый контейнер небольшой ёмкости (в качестве ориентира можно назвать сумку-холодильник, а если у вас завалялась где-нибудь на балконе или чердаке неработающая сумка, смело используйте её);
  • радиатор автомобильной печки, например, вазовский;
  • несколько компьютерных вентиляторов, размеры которых должны соответствовать объёму ёмкости;
  • не очень мощный трюмный насос;
  • крепёжные элементы;
  • шланги/провода;
  • вилка прикуривателя.

Если в автомобиле имеется аудиопроигрыватель, оснащённый USB-портом, задача упрощается. Для такого варианта самодельного автокондиционера потребуется ещё меньше деталей:

  • небольшая ёмкость (металлическая или пластиковая, подойдёт даже двухлитровая бутылка из-под напитка);
  • компьютерный вентилятор (например, для блока питания);
  • клейкая лента, несколько листов бумаги;
  • USB кабель.

Наконец, можно сконструировать автокондиционер из старого неработающего холодильника (нам понадобится только его морозильная камера). В этом случае нам потребуются:

  • электролобзик;
  • несколько вентиляторов;
  • дренажная трубка (можно сделать из гофрированной подходящего диаметра);
  • изоляционный материал.

Какой из вариантов выбрать – решайте, исходя из того, что из перечисленного есть в наличии, а что легко можно приобрести в ближайшем супермаркете.

Включаем функцию «AUTO»: пошаговая инструкция

Несмотря на то, что указанная функция имеет сложное техническое значение и самостоятельно «выбирает» нужные действия, ее предназначение – облегчить эксплуатацию сплит-системы. Включается она очень просто:

  1. Включаем оборудование в сеть, т.е. шнур с вилкой вставляем в розетку. Может прозвучать характерный сигнал и жалюзи прибора должны установиться в начальное положение;
  2. При помощи пульта нажимаем кнопку «ON/OFF»;
  3. Затем нажимаем кнопку «Mode» несколько раз, чтобы на пульте «загорелась» надпись «Auto» или индикатор автоматического режима (может быть обозначено как треугольник, в виде различных круговых стрелок или буквы «А»). Каждое нажатие кнопки «откликается» звуковым сигналом.
  4. Некоторые модели предполагают возможность изменения температуры для указанного режима. Меняем ее при помощи клавиш «+»/«-», соответственно повышая или понижая требуемую температуру.

Важно!

Некоторые модели кондиционеров могут сразу запуститься после включения вилки в розетку. В этом случае, пропускаем второй шаг (не нажимаем кнопку «ON/OFF»).
На пультах всех кондиционеров отображается еще скорость вентилятора. Этот вентилятор может иметь автоматическую скорость. Т.е. на дисплее может гореть надпись «auto», которая относится именно к скорости вентилятора, а не к режиму «авто»

Важно эти две настройки отличать!

Очистка внешних элементов радиатора

Оптимальный вариант — промывка радиатора водой под давлением. Сделать это можно как у себя в гараже (при наличии подходящего компрессора), так и на ближайшей автомойке.

Наилучший вариант внешней очистки радиатора — промывка водой под давлением

Такой способ очистки отлично удаляет даже самые мелкие загрязнения, вроде тополиного пуха, набившегося между рёбрами радиатора. Но нужно помнить следующее:

  • напор воды не должен быть слишком сильным, поскольку рёбра радиатора очень тонкие и легко деформируются;
  • в воде не должно быть никаких агрессивных химических добавок. К радиатору крепятся резиновые шланги с хомутами и прокладками. Агрессивные моющие средства могут всё это разъесть, и система охлаждения потеряет герметичность.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
