Sagem S2000. Элементная база
Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:
- MCU: Infineon SAK-C167CR-LM
- FLASH: AM29F200BB
- EEPROM: ST95080
Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.

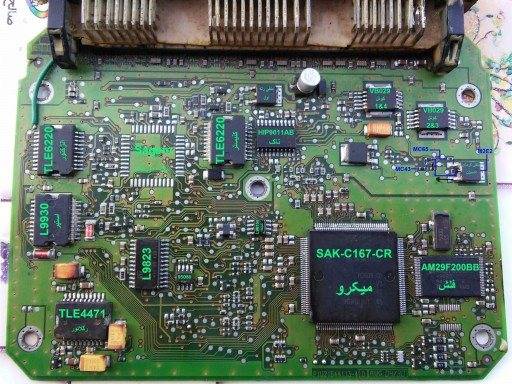

На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:
- HIP9011 — Микросхема канала обработки сигналов датчика детонации
- L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
- L9930 — Драйвер регулятора холостого хода
- M95080 — Микросхема памяти EEPROM
- M29F200BB — Микросхема памяти FLASH
- SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
- SAK-C167CR — Микропроцессор
- TLE4471 — Стабилизатор напряжения 5В
- TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
- VB029 — Драйвер катушки зажигания
- VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода
Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.
И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.

Как выбрать воздушный фильтр?
Правильно подобрать фильтры можно по следующим критериям:
- Сертифицированная продукция. Следует отдавать предпочтение только оригинальному воздушному фильтру, который выпускает такие страны производители как Польша, Германия, Австрия. В указанных странах за качеством производимой продукции следят эксперты, что дает уверенность, в том, что указанный элемент может послужить долго и без поломок.
- Прочность воздухоносной прокладки. Данный элемент должен быть выполнен из прочного нервущегося материала, дабы не пропускать воду, мусор и грязь, которая накопилась за время эксплуатации.
- Плотность воздухоносного элемента. Данное качество должно быть лидирующим, дабы сохранить целостность автомобиля.
Правильный выбор гарантирует отличную работу автомобиля.
Какой топливный фильтр ставить?
Интервалы замены каждые 30 тысяч км.
Для PEUGEOT 206 / 206 SW(1.4HDI) компания FILTRON рекомендует следующие топливные фильтры: PS 974. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге. Топливный фильтр необходим для фильтрации топлива, которое поступает в мотор, это очень важный элемент работы автомобиля при плохой фильтрации мотор быстро выйдет из строя, при засорении фильтра в двигатель поступает мало топлива и электроника не понимает что происходит. Вообще производители заявляют о том, что менять топливный фильтр нужно каждые 50 тысяч км, однако ухудшение поступления происходит уже на 30 тыс. км. Если вы решили поменять топливный фильтр на PEUGEOT 206 / 206 SW(1.4HDI), но не знаете какой фильтр ставить вместо старого, то топливные фильтры PS 974 от компании FILTRON будет отличным решением.
Фильтр FILTRON PS 974
Как выбрать воздушный фильтр?
Правильно подобрать фильтры можно по следующим критериям:
- Сертифицированная продукция. Следует отдавать предпочтение только оригинальному воздушному фильтру, который выпускает такие страны производители как Польша, Германия, Австрия. В указанных странах за качеством производимой продукции следят эксперты, что дает уверенность, в том, что указанный элемент может послужить долго и без поломок.
- Прочность воздухоносной прокладки. Данный элемент должен быть выполнен из прочного нервущегося материала, дабы не пропускать воду, мусор и грязь, которая накопилась за время эксплуатации.
- Плотность воздухоносного элемента. Данное качество должно быть лидирующим, дабы сохранить целостность автомобиля.
Какой воздушный фильтр ставить?
Интервалы замены каждые 20 тысяч км.
Для PEUGEOT 206 / 206 SW(1.4HDI) компания FILTRON рекомендует следующие воздушные фильтры: AP 130/3. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге. Воздушный фильтр выполняет полную очистку воздуха, который попадает в двигатель, это очень важная функция в любом автомобиле в том числе и в PEUGEOT 206 / 206 SW(1.4HDI)
Воздух, который проходит через фильтр попадает прямиков в камеру сгорания, поэтому очень важно, чтобы он был чистым. Фильтры компании FILTRON AP 130/3 позволяют очистить воздух более чем на 99%
Так как воздух который проходит через фильтр может быть раскален, и частицы пыли могут быть горячими, воздушные фильтры обладают противопожарными свойствами, таким образом, думаем, что у Вас не осталось вопросов о том, какой воздушный фильтр ставить в PEUGEOT 206 / 206 SW(1.4HDI).
Фильтр FILTRON AP 130/3
1.6 i/1.9 D/2.0 HDI 90/2.0 RC/2.0 S16
| Рейтинг | Бренд | Артикул | Отзывы | Положительные | Негативные | Голоса | |
|---|---|---|---|---|---|---|---|
KNECHT-MAHLE | LA57 | 0% | |||||
MANN-FILTER | CUK3448 | 0% | |||||
VALEO | 698749 | 0% | |||||
Denso | DCF493P | 0% | |||||
Filtron | K1066A | 0% | |||||
FENOX | FCS165 | 0% | |||||
MAPCO | 67309 | 0% | |||||
MEAT & DORIA | 17114F | 0% | |||||
MECAFILTER | ELR7068 | 0% | |||||
Purflux | AHC140 | 0% | |||||
3F QUALITY | 510 | 0% | |||||
AKRON | 1530432 | 0% | |||||
DENCKERMANN | M110559K | 0% | |||||
HD KAROSSERIETEILE | DCI1072 | 0% | |||||
FRIGAIR | 13085358 | 0% | |||||
HOFFER | 17114K | 0% | |||||
JOHNS | IRF1072 | 0% | |||||
KLAXCAR FRANCE | FC019Z | 0% | |||||
MASTER-SPORT | 3448IFPCSMS | 0% | |||||
SIDAT | MBX057 | 0% | |||||
SOFIMA | S4194CA | 0% | |||||
TECNOCAR | E341 | 0% | |||||
KAMOKA | F501601 | 0% | |||||
CLEAN FILTERS | NC2042CA | 0% | |||||
Fram | CFA9071 | 0% | |||||
ALCO FILTER | MS6176C | 0% | |||||
Bosch | 1987432048 | 0% | |||||
Champion | CCF0082 | 0% | |||||
MAGNETI MARELLI | 350203061630 | 0% | |||||
UFI | 5419400 | 0% | |||||
FEBI | 18915 | 0% | |||||
HANS PRIES | 722724 | 0% | |||||
Optimal | FCC2023GER | 0% | |||||
SCT GERMANY | SAK176 | 0% | |||||
VEMO/VAICO | V423012051 | 0% | |||||
SWAG | 62936026 | 0% | |||||
DELPHI | TSP0325062C | 0% | |||||
Corteco | 21651293 | 0% | |||||
HENGST FILTER | E971LI01 | 0% | |||||
MEYLE | 11123190001 | 0% | |||||
BLUE PRINT | ADP152528 | 0% | |||||
DELLO/AUTOMEGA | 180004110 | 0% | |||||
QUINTON HAZELL | QFC0257 | 0% | |||||
WIX FILTERS | WP6926 | 0% |
Какой масляный фильтр ставить?
Интервалы замены каждые 7 тысяч км.
Для PEUGEOT 206 / 206 SW(1.6i) компания FILTRON рекомендует следующие масляные фильтры: OP 540/1. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге.Если вы выбираете масляный фильтр и не знаете какой поставить, то решение от компании FILTRON будет одним из лучших. Масляные фильтры OP 540/1 изготавливают из современных материалов, которые имеют повышенный срок службы и спокойно выдерживает продленный интервал замены. Масляный фильтр выполняет очень важную функцию – он удаляет частицы пыли и другие инородные тела из масла двигателя, также он отфильтровывает мелкие частицы, которые отрываются от деталей двигателя в результате трения. Своевременная замена масляного фильтра увеличивает ресурс работы двигателя PEUGEOT 206 / 206 SW(1.6i).
Фильтр FILTRON OP 540/1
Фильтр салона на Peugeot 206 (Пежо 206)
Уют и комфорт салона Пежо 206 обеспечивает не только дизайн, эргономика и шумоизоляция. Перечисленные технические характеристики дополняются чистым воздухом, который, пройдя через фильтр салона, попадает из воздуховодов. Фильтр представляет собой элемент общей системы очищения.
Производится в виде прямоугольной рамки, заполненной фильтрующим элементом — пылевым или угольным. Первый предназначен для механической очистки воздуха от пыли, копоти и других мелких частиц разнообразных фракций. Второй очищает от вредных химических примесей: выхлопных газов и т.д.
В некоторых моделях может быть установлена антибактериальная и антивирусная фильтрация.
Выбираем лучшее
Автомобильная промышленность производит разнообразные модели фильтров салона Пежо 206 с учетом последних научно-технических разработок
Стоит обратить внимание на то, что в качестве фильтрующего материала не разрешается использовать бумагу, поскольку она создает условия для развития бактерий
Частота замены зависит не от модели или его пробега автомобиля, а от частоты работы системы кондиционирования и отопления. При эксплуатации в условиях повышенной загрязненности замена должна проходить чаще. Специалисты рекомендуют производить ее в среднем один раз в год.
Покупаем через ukrparts.com.ua
В случае возникновения вопросов, обращайтесь за консультацией к нашим менеджерам. Ни одно обращение не останется без внимания.
Не можете сами забрать покупку? — Перешлем удобной транспортной компанией по всей территории Украины.
Иные названия детали к машине: фильтр печки.
Наш интернет магазин автомобильных запчастей Укрпартс реализует поставку товаров из категории фильтра салона жителям в регионах: Киев, Краматорск, Никополь, Кременчуг, Николаев, Винница, а так же во все уголки Украины. Размеры автомобильных запчастей могут изменяться в зависимости от года выпуска авто. Наши специалисты точно укажут, какие автодетали для автомобиля подойдут конкретно Вам.
Наши менеджеры владеют информацией, какие комплектующие для автомобиля могут подойти именно к Peugeot 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года сборки, и их модификаций хетчбек, универсал, седан, кабрио.
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
Коротко о видах салонных фильтров
Нам знакомы два вида:
- Противопыльный,
- Угольный вариант защиты.
Назначение противопыльного фильтра: сбор пуха, сажи и пыли.
Угольный салонный фильтр способен эффективно бороться не только с мелкими частицами пыли. В его функции входит очистка воздуха и удаление неприятных запахов. Это стало возможным после помещения угля вовнутрь фильтрующего элемента. Если на автомобиле стоит угольный вариант защиты вы не почувствуете запах бензина или солярки впереди идущего легкового автомобиля или грузового транспорта.
Сегодня ведущие производители активно борются за потребителя. Стараются усовершенствовать свою продукцию. К примеру, изготавливают фильтры для салона машин с антибактериальными свойствами. Такая конструкция способна долго сохранять свежий воздух в салоне машины.
О признаках выхода из строя фильтра салона
Что указывает на проблемы загрязнённости?
- в салон Пежо 301 не поступает свежий воздух;
- при нормальной погоде запотевают стёкла авто;
- летом «Не тянет» кондиционер;
- зимой в салон поступает тёплый воздух из дефлекторов с неприятным запахом.
Обратив внимание на признаки, о которых мы говорим, лучше проконсультироваться с мастерами СТО и при необходимости заменить салонный фильтр
Какой продукции отдать предпочтение?
Что делать, какой салонный фильтр выбрать в Пежо 301? Поддержать отечественного производителя или стремиться приобрести продукцию импортного производства? Давайте разбираться вместе!
Отечественная продукция не имеет международных сертификатов, подтверждающих качество. Но соответствует заводским стандартам. Специалисты и водители единодушно отмечают единственное преимущество: низкую цену продукции по сравнению с импортными аналогами.
Импортная продукция – это, прежде всего качество. Хотя не весь импортируемый товар образец высоких мировых стандартов. Кроме того, салонный фильтр импортного изготовления рассчитан на использование по дорогам с хорошим покрытием (Европа, Япония).
Они не выдерживают испытания трассами и «дорогам» стран постсоветского пространства. Умирают, поглощая отечественную дорожную пыль после 2000 километров пробега. Выдерживают пять лет работы, не более.
Не гонитесь за дешёвой продукцией
Покупая салонный фильтр, следует обращать внимание на качество продукции. К сожалению, наши водители отдают предпочтение низким ценам
Только немногие стремятся покупать качественную продукцию. Добротный товар легко определить. Он не имеет неровные края. У такой продукции не увидишь остатков клея на стыках и швах. Гофра будет ровной, не помятой.
Выбирая салонный фильтр в первую очередь необходимо заботиться о своём здоровье, а потом думать о цене. Стоимость продукции невысокая. Поэтому лучше отдать предпочтение качеству. Тем более что наши водители меняют защитный элемент всего один раз в году. Производитель рекомендует проводить замену после 10000 км пробега!
В заключении
Каждая деталь в автомобиле несёт определённую смысловую нагрузку. Пренебрегать или не обращать внимания на салонный фильтр – это неуважение к себе и своему здоровью. Постоянно нахождение за рулём автомобиля, в котором не хватает элементарного чистого воздуха, может привести к плачевным последствиям в плане здоровья.
Проголосуйте, понравилась ли вам статья?
Sagem S2000. Элементная база
Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:
- MCU: Infineon SAK-C167CR-LM
- FLASH: AM29F200BB
- EEPROM: ST95080
Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.
На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:
- HIP9011 — Микросхема канала обработки сигналов датчика детонации
- L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
- L9930 — Драйвер регулятора холостого хода
- M95080 — Микросхема памяти EEPROM
- M29F200BB — Микросхема памяти FLASH
- SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
- SAK-C167CR — Микропроцессор
- TLE4471 — Стабилизатор напряжения 5В
- TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
- VB029 — Драйвер катушки зажигания
- VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода
Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.
И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.
Какой масляный фильтр ставить?
Интервалы замены каждые 7 тысяч км.
Для PEUGEOT 206 / 206 SW(1.1i) компания FILTRON рекомендует следующие масляные фильтры: OP 540/1,OE 667,OE 673. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге.Если вы выбираете масляный фильтр и не знаете какой поставить, то решение от компании FILTRON будет одним из лучших. Масляные фильтры OP 540/1,OE 667,OE 673 изготавливают из современных материалов, которые имеют повышенный срок службы и спокойно выдерживает продленный интервал замены. Масляный фильтр выполняет очень важную функцию — он удаляет частицы пыли и другие инородные тела из масла двигателя, также он отфильтровывает мелкие частицы, которые отрываются от деталей двигателя в результате трения. Своевременная замена масляного фильтра увеличивает ресурс работы двигателя PEUGEOT 206 / 206 SW(1.1i).
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
