Адсорбер (абсорбер): что это такое в машине

Неисправности и методы устранения

При нормальной работе проблем с А не возникает вообще. В основном выходит из строя ЭЭ. При забитой полости адсорбера или неисправном электромагнитном элементе не происходит продувки полости и не сбрасывается давление из бака. В результате этого возникают следующие проблемы:

1. Появляется через 6−15 минут режим «плавающих оборотов».
2. При давлении на педаль газа ДВЗ на холостых оборотах практически глохнет.
3. Во время езды автомобиль не развивает необходимой скорости и происходит потеря мощности ДВЗ на 15−20%.
4. Некорректная работа датчика уровня топлива в баке.
5. При заправке бака во время откручивания крышки слышен свист.
6. Расход топлива увеличивается.
7. При низких температурах датчик адсорбера стучит.

Для устранения этих неисправностей необходимо полностью чистить или менять содержимое фильтрующего элемента. Если признаки неисправности А остались, то следует заменить ЭЭ. Некоторые автомобилисты убирают А вообще. Для принятия этого решения следует разобрать все положительные и отрицательные стороны наличия или отсутствия адсорбера.

При его использовании экономится немного топлива, однако это значение невелико и дает дополнительно к пробегу 3−5 км. Кроме того, все пары топлива уходят в атмосферу, поскольку испарения не будут конденсироваться. Убрать А просто и для этого необходимо выполнить следующие действия:

1. На шланг, отходящий от сепаратора, повесить фильтр тонкой очистки от ВАЗ.
2. Шланг клапана на А перекрыть.
3. Выполнить прошивку ДВЗ, поскольку будет выдавать ошибку.

Основные минусы отключение А: запах топлива в салоне и возле автомобиля, загрязнение атмосферы. К положительным сторонам относятся следующие: освобождение места под капотом, отсутствие неустойчивой работы на холостых оборотах, при поломке нет необходимости покупать дорогостоящий адсорбер.

Многие автолюбители сталкиваются с проблемой незнания, когда менять адсорбер на автомобиле. Он меняется по мере загрязнения, а именно во время появления какого-либо из признаков некорректной работы автомобиля. Кроме того, производить замену нужно при неисправности ЭЭ.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на нас в Яндекс-Новостях!

Ремонт адсорбера

Точной информации относительно периодичности замены фильтра адсорбера производители не указывают, но специалисты рекомендуют осуществлять ее через 80-100 тысяч км пробега или по надобности. Он имеет неразборную конструкцию, поэтому обслуживанию не подлежит. Все операции, связанные с его ремонтом, производятся на свой страх и риск. Если вы все же решились на эту процедуру, то вам потребуется только электрогравер. Из материалов: уголь, возможно, войлок и качественный клей.

Обычно адсорбер находится под капотом с правой стороны по ходу движения авто. Перед снятием демонтируйте его, пометив все входящие в него трубки. Если он изготовлен из пластмассы, то его нужно разобрать. Для этого срежьте крышку электрогравером со стороны подвода трубок. Далее извлеките войлочную прокладку и продуйте ее сжатым воздухом, а при необходимости постирайте.

Точно определите объем угольных элементов, и замените их на свежие. Сборку проведите в обратной последовательности, обеспечив максимально надежное соединение с помощью клея.

В качестве подтверждения правильности операций проведите тест работы системы EVAP до начала и после монтажа фильтра с использованием диагностических программ и ПК. После установки нового фильтра или его ремонта на графиках обнаружится зависимость работы двигателя от системы EVAP, обычно в некорректно работающем фильтре это не наблюдается.

При несвоевременной замене клапана или фильтрующего элемента быстрее всего выйдет из строя топливный насос, ведь ему необходимо работать «усерднее» для создания большего давления в топливной магистрали, постоянно преодолевая разряжение в трубопроводах.

Также будет интересно: Какие ворота для гаража лучше выбрать

Для чего нужен абсорбер в автомобиле?

Адсорбция топливных паров происходит в каждой современной модели автомобиля. Благодаря этой технологии удается достичь таких целей:

• Значительная экономия бензина. Благодаря конструкции поглотителя часть топливных газов, которые успели сконденсироваться, утекают обратно в бензобак.
• Обитателей салона автомобиля больше не будет беспокоить неприятный запах, который имел место во многих старых моделях.
• Крышка бензобака теперь открывается гораздо легче. Еще в позапрошлых поколениях автомобилей в жаркую погоду давление в баке настолько возрастало, что открыть топливный бак было физически сложно.
• Производители заявляют о высоком дружелюбии автомобилей с поглотителем к окружающей среде. Ведь благодаря этим нехитрым устройствам ядовитые для атмосферы газы не поступают в воздух. Учитывая то, что машин в мире насчитывается несколько миллиардов, экологическая польза становится достаточно очевидной.
• Безопасность. Благодаря работе системы поглощения паров удается снизить (хотя и не намного) взрывоопасность работающих на жидком топливе железных коней.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).

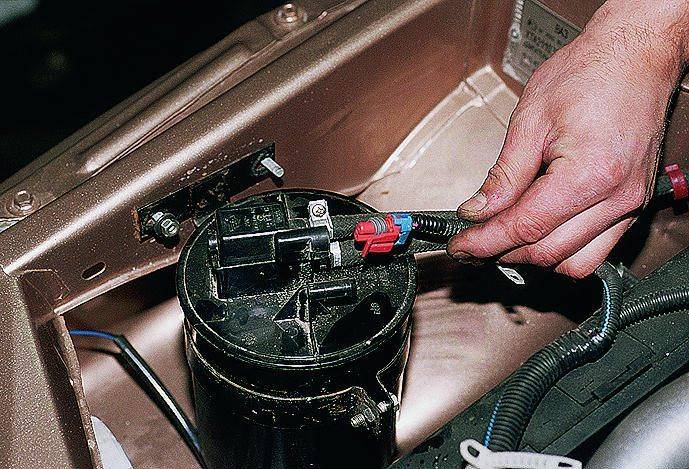

Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Физико-химический принцип диффузионной сорбции

Если рассматривать физическую сорбцию на молекулярном уровне, то силами, ответственными за диффузию (проникновение одного вещества в другое), являются силы Ван-дер-Ваальса, названные в честь своего первооткрывателя – голландского физика Йоханнеса Дидерика Ван-дер-Ваальса.

Не погружаясь в мистические глубины квантовой физики, следует, все же, уточнить, что физиосорбционные взаимодействия обусловлены магнитным притяжением молекулярных диполей, которые, поляризуясь (ориентируясь) в трехмерной сетке пространственных координат, начинают взаимно притягиваться, пытаясь обеспечить электрическое уравновешивание поверхностных потенциалов.

Повседневные проявления диффузии

Каждый из нас писал пальцем на стекле, а затем дышал на поверхность, волшебным образом проявляя написанные буквы.

Этот забавный процесс также напрямую задействует физиосорбцию: тончайшая пелёночка кожного жира покрывает химически инертное стекло, образуя межфазный слой, обладающий слабой и непродолжительной активностью.

Горячее дыхание, содержащее активный кислород, углекислый газ и водяной пар образует над поверхностью букв межфазное газовое уплотнение, которое постепенно поглощается жировой пленкой и / или уносится от написанных слов микропотоками воздуха, заставляя буквы медленно исчезать.

Феномен абсорбции играет критическую роль в поддержании витальности в Человеке и других живых организмах: всасывание в кровь лекарственных средств, впитывание в ткани лечебных мазей, растворов, пищеварение, иммунный ответ (т.н. facilitated diffusion), дыхание.

Хемосорбция

Помимо взаимного физического (диффузионного) захвата, вещества могут взаимно контактировать с образованием на поверхности новых или разрывом имеющихся химических связей. В этом случае имеет место т.н. хемосорбция (химическая абсорбция).

Особенностью химической абсорбции является непременное изменение температуры межфазного слоя: обычно – нагрев (экзотермическая реакция), редко – охлаждение зоны взаимодействия (эктотермическая реакция).

В разрезе взглядов на производство систем очистки воздуха увеличение температуры внутри рабочего отсека аппарата может накладывать дополнительные требования к термостойкости конструкционных или термофутеровочных (защитных) материалов.

Отходы / Шламы после мокрых абсорберов

Помимо прочего, хемосорбционные интеракции, результат которых в наши дни с достаточной точностью прогнозируется, могут быть использованы для получения жидких шламов / пульп с определенным химическим составом.

Так, например, очистка дымовых выбросов после сгорания органического топлива (SOx, NOx) с помощью углекислого кальция позволяет получить в шламном бункере чистый синтетический гипс, в то время как безопасный азот, водяной пар и углекислый газ отводятся в воздушный бассейн (или на рециркуляцию).

Заказывая абсорбер в ООО «ПЗГО», Вы можете быть уверены в том, что мы гарантированно подберем такие конструкционные материалы и абсорбенты, которые обеспечат максимально эффективный процесс газо- или воздухоочистки, а также – если это технически осуществимо – выход экономически ценного шлама.

Принцип работы

Абсорбер расположился в нижней части цилиндра, а испаритель сверху, выше труб абсорбера. Хладагент проходит по трубкам в цилиндре, за счет чего жидкость, которая не испаряется собирается в нижней части. Распространившись, хладагент попадает в трубки испарителя. Далее, когда он выходит из конденсатора хладагент смешивается с раствором абсорбента и поступает в генератор тепла, где хладагент снова отделяется. После пар поступает в конденсатор, где из него выделяется охлажденная вода, и выходящие вещество снова насыщает абсорбер, делая раствор концентрированным. Раствор поступает в свое обычно место после того, как пройдет теплообменник. Абсорбер располагается возле катализатора и собирает путем вышеописанной системы пары топлива, благодаря чему эти пары не попадают в выпускной коллектор и катализатор, значительно продлевая жизнь последнему. При срабатывании специального клапана в абсорбере он открывается и все собранные пары уходят обратно в бак. Потом

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Сепаратор бензобака

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Вентиляционный клапан

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер FORD Focus

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Адсорбер ВАЗ

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.

Общие сведения

Адсорбер (А) — элемент автомобиля, необходимый для поглощения и частичной нейтрализации паров бензина, выходящих из бензобака. При работающем двигателе внутреннего сгорания (ДВЗ) пары направляются в систему впрыска топлива, а при заглушенном — в сепаратор и адсорбер. Иными словами, А — фильтр, необходимый для улавливания легких углеводов. По экологическим стандартам недопустимо попадание паров бензина в атмосферу.

Несмотря на то что адсорбер является простым элементом автомобиля, он выполняет важные функции, связанные с безопасностью человека, может предупредить серьезные неисправности автомобиля. Состоит изделие из следующих частей:

1. Сепаратор.
2. Клапан гравитации.
3. Фильтрующий элемент (обычно активированный уголь).
4. Соединительные трубки.
5. Датчик давления.
6. Электромагнитный элемент, выполняющий функцию клапана.

Сепаратор необходим для улавливания паров бензина, которые он направляет в бензобак. Клапан гравитации практически не используется, кроме аварийных случаев, при которых предотвращает перелив топлива из бака при перевернутом автомобиле.

Датчик давления контролирует давление паров топлива: при превышении показателя открывается и выпускает часть паров, благодаря чему бензобак не повреждается. Фильтрующий элемент является большой железной банкой, в которую насыпан активированный уголь в крупных гранулах. Пары проходят через него и конденсируются. Соединительные трубки соединяют все части адсорбера. Для переключения режимов улавливания паров топлива предназначен электромагнитный элемент.

Ключевым в системе адсорбирования является электромагнитный элемент (ЭЭ), выполняющий роль клапана. Пары топлива в баке поднимаются и проходят через сепаратор, в котором конденсируются и стекают обратно. Остаток топливного пара при выключенном ДВЗ проходят в А, в котором накапливаются. При запуске ДВЗ ЭЭ открывается и А соединяется впускным коллектором. Затем пары смешиваются с воздухом, поступают во впускной коллектор и уходят в цилиндры ДВЗ, в котором сжигаются.

Замена клапана продувки адсорбера на Калине

Если проверка показала, что неисправен Evap-Solenoid, деталь необходимо заменить (каталожный номер – 11181164200). Ремонтировать устройство не имеет никакого смысла:

• цена клапана находится в пределах 400-800 рублей;
• купить устройство можно практически в любом магазине, торгующем запчастями ВАЗ;
• меняется КПА очень легко и просто.

Но прежде чем производить замену, не лишним будет проверить цепь управления, достаточно часто клапан не работает из-за обрыва проводов, идущих к нему. Для выполнения работ не потребуется ни ямы, ни подъемника, а сама процедура займет не более одного-двух часов, даже если операцию производит неопытный работник без слесарных навыков.

Меняем клапан следующим образом:

• выключаем зажигание, поднимаем капот;
• находим Evap-Solenoid, он расположен чуть ниже воздуховода, на корпусе воздушного фильтра (на рисунке ниже показан стрелкой):
• на всякий случай скидываем минусовую клемму с аккумулятора;
• отводим в сторону язычок штекера, отсоединяем провода;
• чтобы не мешался датчик расхода воздуха, крестовой отверткой ослабляем хомут крепление воздуховода, отводим патрубок в сторону. Для удобства ДМРВ можно снять;
• теперь доступ к клапану свободен, осталось только его аккуратно потянуть вверх, чтобы вытащить из пазов;
• но это еще не все – так как трубка на самом клапане сидит герметично, это соединение пока не трогаем, необходимо освободить другой конец шланга, для этого снимаем фиксатор-защелку, выдергиваем патрубок из соединения;
• клапан вместе с трубкой демонтируем, на этом разборка практически закончена.

Замену клапана продувки можно было бы считать совсем простым занятием, если бы не одно «но» – снять пластиковую трубку с КПА, не повредив, очень непросто, а в комплекте с новым клапаном она не идет. Здесь есть два варианта:

попытаться осторожно нагреть соединение феном и сдернуть патрубок;
разрезать трубку в соединениях, а взамен ее купить обыкновенный топливный шланг диаметром 8 мм и два хомута.

Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже.

Устанавливаем все на места, запускаем двигатель, испытываем машину на ходу.

Как и чем считывать ошибки

Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей – “ELM327”, без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.

Чтобы прочитать код ошибки достаточно:

При выключенном зажигании, подсоединить разъем сканера к авто и к ноутбуку;
Включить зажигание (не запускать) и зайти в раздел “Поиск ошибок”;
После того как ошибки будут найдены, важно сохранить или записать их.

Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки).

Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок

Важной особенностью почти всех сканеров является отображение так называемой “Live data”. С помощью “живых” (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций

Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.

Неисправности, проверка и ремонт

Система вентиляции очень надёжна, но проблемы встречаются и здесь. В основном они связаны со старением деталей, может нарушаться герметичность магистралей, корпуса или происходить нарушения в работе клапана продувки. При этом наблюдаются как внешние признаки неисправности адсорбера, так и замеченные системой изнутри, с высвечиванием сигнала ошибки на приборной панели, запоминанием её кода и переходом в аварийный режим.

1. Как правило, первым проявлением становится нестабильная работа двигателя после прогрева, когда должна начаться продувка, но этого по каким-то причинам не происходит. Возникает либо подсос дополнительного воздуха, что ведёт к увеличению оборотов, поскольку этот воздух не учтён расходомером, либо наоборот, система предполагает выдачу смеси со стороны клапана в коллектор, но его нет, двигатель не реагирует как ожидалось.
2. Изменение состава смеси вызовет провалы в работе двигателя, особенно в момент перехода от холостых оборотов к средним. Эти же нарушения приводят к тому, что почти всегда сопровождает проблемы с системой питания — падает тяга, и увеличивается расход. Причём диагносты часто забывают про адсорбер и пытаются искать неисправность в другом месте.
3. Для уточнения причин блок управления выдаёт коды ошибок, они обычно сосредоточены в диапазоне от P0440 до P0455. Программа сканирования всегда расшифрует коды и намекнёт, где искать неисправность.

Методика, как проверить адсорбер, достаточно проста. Прежде всего, надо убедиться в герметичности корпуса, создавая разрежение последовательно на каждом из патрубков, перекрывая прочие. Затем исключается засорение воздушного шланга, который работает не в самых лучших условиях по пыли и грязи, особенно если он был сорван со своего штатного места.

Клапан продувки проверяется тем же методом, на разрежение. Обычно клапаны нормально закрыты, то есть они не должны пропускать воздух, если на него не подаётся питание. И наоборот, когда на разъёме есть сигнал, клапан открывается с характерным щелчком. При нормальной работе в режиме модулирования он должен издавать хорошо слышимый треск. Особенно удобно проверять клапан, подключив к диагностическому разъёму адаптер под управлением программы, позволяющей изменять частоту управляющего сигнала. Зависшие в одном положении и закисшие, или утратившие быстродействие из-за износа и загрязнения клапаны могут реагировать на одиночные срабатывания, но не работать со штатной частотой. Ремонтировать клапаны смысла нет, они недорого стоят, их проще и надёжней менять на новые.

Сам адсорбер обойдётся несколько дороже, особенно если это не простейшее изделие неизвестного производителя, а полноценный прибор со способностями оригинала. Но заменить его придётся, система вентиляции бака настолько глубоко интегрирована в питание автомобиля, что введение в неё изменений, всевозможных заглушек и обходов может обойтись значительно дороже. Куда спокойней установить новые детали, заменить клапан и шланги, после чего забыть о вентиляции на долгое время. К тому же всё, что касается системы питания, то есть бензина, обладает большой пожароопасностью, экономия тут недопустима. Разрушение «левого» адсорбера, наполненного концентрированными парами в горячем подкапотном пространстве, может уничтожить автомобиль.

Ответ на поставленный ранее вопрос, что такое адсорбер в автомобиле и для чего он нужен, можно дополнительно прояснить в приложении к конкретному автомобилю. Конструкции различаются значительно, возможно какие-то узлы в обзоре и не освещены. Но они имеют второстепенное значение, сами физические принципы, положенные в основу экологичности хранения запаса топлива в автомобиле, для всех машин примерно одинаковы.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Использование в автомобильной технике

Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.

Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.

Требования к регенерации и перезагрузке адсорбентов

Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.

По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.

В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).

Среди распространенных методов реактивации адсорбентов можно выделить следующие:

• Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
• Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
