Основные признаки неисправности задней подвески Ford Focus 2 и ремонт
Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.
Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.
В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:
- стуки сзади при проезде неровностей;
- машина «виляет» и раскачивается на неровностях;
- заметна раскачка при езде на средней и высокой скорости;
- задние колеса «переставляет» в поворотах;
- при активном торможении задняя ось явно не устойчива;
Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками. Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:
- снять заднее колесо;
- под подвеску следует установить упор;
- далее откручивается крепление амортизатора;
- изношенный амортизатор снимается, на его место устанавливается новый;
Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность. Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что стойки будут работать не одинаково
В результате ухудшится устойчивость и управляемость.
Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.
Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.
При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.
После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.
В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.). Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).
При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества для ремонта задней подвески Форд Фокус.
Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес. Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты. Регулировочный болт получил эксцентриковую головку, а также шайбу
Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен
Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.
Дача48.ру
Все владельцы вторых Фокусов рано или поздно сталкиваются с ремонтом задней подвески. Первым делом приходит идея посетить автосервис, где за эту процедуру объявят цену сопоставимую с покупкой подержанных «Жигулей». Сервис не виноват, идея принадлежит еще Генри Форду, который предложил продавать дешевые машины и дорогие запчасти к ним, но сейчас не об этом. Если у владельца Фокуса все в порядке с руками, инструментом и есть кусок земли или гараж, то есть вариант сэкономить кровные и все отремонтировать своими руками. В этой статье, на своем примере, покажу как это сделать. Речь пойдет о Форд Фокус 2 дористайлинговый универсал 2006 года.
Для начала необходимо подготовиться.
Нам понадобится следующий инструмент:
набор головок; пару наборов ключей рожковых; шестигранники; молоток на всякий случай; съемник трехлапый; домкрат автомобильный; домкрат гидравлический; стяжки для пружин; вдшка или другая подобная жижа; при плохом раскладе УШМ или в простонародье «болгарка» с диаметром диска 125 мм!!! Это важно, потому как 115 там недостать; литол; приспособление для выпрессовки сальников (на нем остановимся подробнее ниже); куча обрезков от досок. Обязательно нужно будет подложить чего-нибудь. У меня стройка, так что с этим проблем не было; пару дней свободного времени (может кто-то сделает быстрее, но у меня получилось именно столько);
У меня стройка, так что с этим проблем не было; пару дней свободного времени (может кто-то сделает быстрее, но у меня получилось именно столько);
Ставим стяжки на пружину, сжимаем ее насколько это позволяют стяжки. Скорее всего, вынуть её не удастся, но это и не нужно.
Поддамкрачиваем главный рычаг, на котором установлено колесо
и выкручиваем болт, который держит подпружинный рычаг.
Вынимаем пружину, рычаг отводим вниз чтобы не мешался.
Откручиваем верхний и нижний поперечные рычаги, а заодно и амортизатор снизу.
Снимаем с крючка трос ручного тормоза.
Откручиваем маленький болтик на фотке снизу, он провода идущие на датчик антипробуксовочной системы (АБС)
Разъединяем клемму АБС и откручиваем 2 болта, которые держат поперечный рычаг.
Аккуратно отводим в сторону, очень стараемся ничего не повредить. Вытираем пот со лба, делаем передышку. Сейчас образовался свободный доступ к поперечным верхнему и нижнему рычагам, самое время чтобы заменить их.
Вот он сайлентблок продольного заднего рычага.
Он у меня даже еще в нормальном состоянии, но раз уж начал замену, то надо менять. Вся беда в том, что его надо выпрессовывать. не пытайтесь его выбивать, это бесполезно. Тут-то нам и понадобится специальное приспособление в виде цилиндра из металла. Мне сделал его знакомый токарь совсем за недорого. Знаю, нынче токари в дефиците, но они есть!
Это цилиндр диаметром 58 мм, высотой 70 мм, внутренним диаметром 35 мм и глубиной стакана 50 мм. Ставим съемник и аккуратно давим
Стакан позволяет равномерно давить на весь сайлентблок и он потихоньку выходит

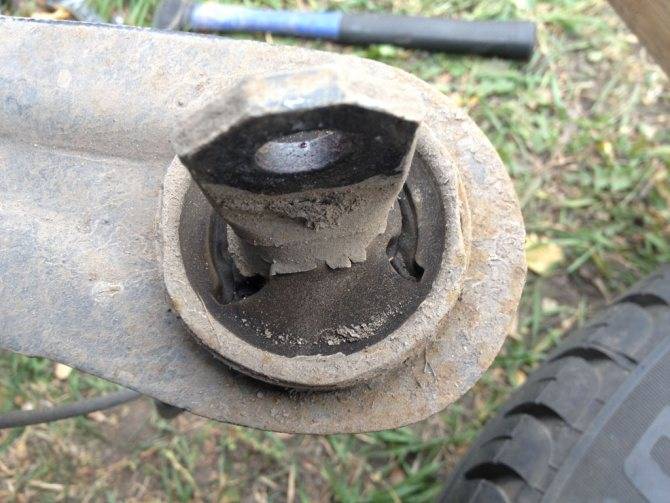

Вот результат. Выдавленный сайлентблок
Меняем сайлентблок на новый и запрессовываем его на прежнее место. Постарайтесь расположить его также, как был старый. Имею в виду расположение «ушей». На фотке снизу финальный этап
Обратите внимание на пластины, их я подложил для того, чтобы стакан-приспособа стоял ровно
Остается открутить подпружинный рычаг. У меня это было самое сложное действие, оба рычага не захотели откручиваться и пришлось их спиливать. Это не очень приятно, особенно лежа под машиной, но что делать… надо! Рычаг крепится к балке болтом с эксцентриком и надо сделать два аккуратных пропила между рычагом и балкой. В итоге получаем вот такой старый рычаг со спиленным болтом.
Далее, все собираем в обратном порядке. Я бы рекомендовал сначала все предварительно собрать не затягивая, поставить домкрат под рычаг, как на фотке снизу. Это сымитирует колесо на дороге и резинки встанут на свои места.
После этого можно все протянуть основательно. Вот таким способом, за пару выходных на даче можно сэкономить приличную сумму. И хорошо провести время!
Устройство задней подвески
Устройство задней подвески довольно простое. Она включает в себя следующие элементы:
- Амортизатор
- Подрамник
- Пружины
- Продольный, нижний передний и задний рычаги
- Регулировочный болт
- Тормозной щит
- Стабилизатор поперечной устойчивости
- Сайлентблок.
Как уже было сказано выше, задняя подвеска независимая и оснащается множеством элементов. При торможении продольные рычаги принимают на себя появляющиеся силы. Поперечные рычаги начинают действовать, когда Форд Фокус наезжает на препятствие.
Продольные рычаги закреплены на кузове двумя болтами, между которыми установлен сайлентблок. На задней его части стоит ступичный узел колеса, который держится на 4 винтах. Что касается ступичного узла, то он имеет в своей конструкции ступицу, подшипник и датчик скорости Форд Фокус 1, входящий в состав АБС. Пружины ставятся на нижние рычаги, для которых создаются специальные чашки для опоры с резиновыми прокладками. Сверху есть такие же чашки в подрамнике.
Амортизаторы фиксируются следующим образом: верхняя опора к кузову, а нижняя – к продольному элементу болтом. Совместно с пружинами они дают возможность колесам двигаться в вертикальной плоскости и гасят колебания кузова.
Стабилизатор поперечной устойчивости включает в себя:
- Подушки.
- Скобы.
- Буфер.
- Штанги.
- Гайки с шайбой
- Верхняя и нижняя подушка.
Он используется для уменьшения кренов и повышения общей поперечной устойчивости автомобиля. К подрамнику он крепится за счет штанги и скоб, просунутые через резиновые подушки.
Наиболее часто из строя выходят нижние задние рычаги, к которым крепятся пружины, точнее сайлент-блоки. Как правило, ремонт такой поломки предполагает замену рычага целиком, однако это стоит довольно дорого.
Как заменить сайлентблоки на Ford Focus?
- Как заменить сайлентблоки на Ford Focus?
- Где находятся сайлентблоки Ford Focus 2
- Передние сайлентблоки
- Задние сайлентблоки
- Когда нужно менять сайлентблоки на Ford Focus 2
- Признаки вышедшего из строя сайлентблока
- Как заменить сайленблоки и что для этого понадобится
- Необходимый инструмент
- Замена передних сайлентблоков
- Замена сайлентблоков верхнего рычага задней подвески
- Замена сайлентблоков переднего нижнего рычага задней подвески
- Замена сайлентблоков заднего нижнего рычага задней подвески
Сайлентблок (в переводе с английского буквально «тихая деталь») — резинометаллический шарнир, элемент машин и механизмов. В автомобилях соединяет детали подвески, и, благодаря, упругой вставке между втулками, гасит колебания между узлами конструкции.
- Где находятся сайлентблоки Ford Focus 2 Передние сайлентблоки
- Задние сайлентблоки
Когда нужно менять сайлентблоки на Ford Focus 2 Признаки вышедшего из строя сайлентблока Как заменить сайленблоки и что для этого понадобится
Необходимый инструмент
Замена передних сайлентблоков Замена сайлентблоков верхнего рычага задней подвески Замена сайлентблоков переднего нижнего рычага задней подвески Замена сайлентблоков заднего нижнего рычага задней подвески
Где находятся сайлентблоки Ford Focus 2
Задние сайлентблоки
Форд Фокус 2 оснащён независимой задней подвеской, имеющей по четыре рычага с каждой стороны. В каждом рычаге стоят свои резинометаллические шарниры совершенно разного размера и степени устойчивости к нагрузкам, через которые крепятся три поперечных рычага. Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами.
Когда нужно менять сайлентблоки на Ford Focus 2
Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в 100000 километров. Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 – 40 тыс. км.
Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам.Если машина не слушается руля или запоздало реагирует на поворот,сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте. Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами.
Признаки вышедшего из строя сайлентблока
Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме
Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности
Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение.
Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах
Как заменить сайленблоки и что для этого понадобится
Часто встречаемая проблема – это поломка деталей рычага передней подвески: сайлентблока заднего крепления или шаровой. При замене заднего шарнира передней подвески Форд Фокус 2 схема ремонта не понадобится, так как сайлентблок здесь несъёмный. В случае поломки заменить придётся весь рычаг. С задней подвеской проще – здесь можно провести самостоятельный ремонт, после предварительного осмотра. Замену сайлентблоков задней подвески Форд Фокус 2 рассмотрим подробно. Для начала демонтируйте колеса.
Необходимый инструмент
В процессе работы вам понадобятся следующие инструменты:
- Набор ключей и торцовых головок.
- Домкрат и щётка по металлу
- Молоток и зубило
- WD-40 и графитовая смазка
- Ветошь.
Комплект сайлентблоков приобретите в специализированом магазине.
Замена передних сайлентблоков
Первым действием будет установка машины на домкрат и снятие колеса. При замене передних сайлентблоков рычага сначала демонтируйте покрышку. Найдите крепёжные элементы шарнира, открутите и снимите сайлентблок. Затем очередь рычага: вытяните стойку на себя и открутите болты, удерживающие рычаг. Перед установкой нового шарнира очистите его посадочное место от ржавчины. При помощи WD-40 можно придать детали необходимое скольжение для установки. Усаживая новую деталь, молоточком аккуратно вбивайте её на место. Произведите замену переднего рычага Форд Фокус 2 с несъёмным шарниром. После замены соберите конструкцию в обратном порядке. Заменённый передний шарнир затяните уже на автомобиле. В конце работы проверьте и отрегулируйте развал схождения.
Какой амортизатор выбрать на Ford Focus?
Чтобы амортизатор работал полный ресурс и качественно выполнял свои функции, необходимо выбирать детали только проверенных производителей. Мы рекомендуем к установке амортизаторы KAYABA (Япония) – лидера в области разработки и производства автомобильных амортизаторов, систем рулевого управления и гидравлического оборудования для автомобилей. В арсенале компании 6 научно-исследовательских баз, а также 39 производственных баз по всему миру. Тщательный процесс разработки, современные технологии производства и строгий контроль качества гарантируют долгую и надежную работу каждой детали KYB. Приобрести продукцию Kayaba можно в магазине IXORA. В наших каталогах только оригинальные детали Kayaba по ценам производителя.
| Производитель | Номер детали | Название детали |
|---|---|---|
| KAYABA | 323056 | АМОРТИЗАТОР ПЕРЕДНИЙ (R) FORD FOCUS – F(R) 333709 |
| KAYABA | 323057 | АМОРТИЗАТОР ПЕРЕДНИЙ (L) FORD FOCUS – F(L) 333710 |
| KAYABA | 333379 | АМОРТИЗАТОР ПОДВЕСКИ FORD FUSION – F(R) |
| KAYABA | 333380 | АМОРТИЗАТОР ПОДВЕСКИ FORD FUSION – F(L) |
| KAYABA | 333383 | АМОРТИЗАТОР ПОДВЕСКИ FORD FIESTA (3.02 – ) – F(R) |
| KAYABA | 333384 | АМОРТИЗАТОР ПОДВЕСКИ FORD FIESTA (3.02 – ) – F(L) |
| KAYABA | 333398 | АМОРТИЗАТОР FORD FUSION – F(R) |
| KAYABA | 333399 | АМОРТИЗАТОР ПОДВЕСКИ FORD FUSION – F(L) |
| KAYABA | 333400 | АМОРТИЗАТОР ПЕР. ПРАВЫЙ(3.02-1.04) FORD FIESTA (3.02 – ) – F(R) |
| KAYABA | 333401 | АМОРТИЗАТОР ПЕР. ЛЕВЫЙ(3.02-1.04) FORD FIESTA (3.02 – ) – F(L) |
| KAYABA | 333704 | АМОРТИЗАТОР FORD FIESTA (96 – 2.02) – F FORD FIESTA VAN, COURIER – F |
| KAYABA | 333709 | АМОРТИЗАТОР ПОДВЕСКИ FORD FOCUS – F(R) |
| KAYABA | 333710 | АМОРТИЗАТОР ПОДВЕСКИ FORD FOCUS – F(L) |
| KAYABA | 333759 | Амортизатор Ford Ka (4.03 – ) – F(R) |
| KAYABA | 333760 | Амортизатор Ford Ka (4.03 – ) – F(L) |
| KAYABA | 333821 | АМОРТИЗАТОР FORD ESCORT MK. V, VI, XR – 3, RS (90 – 95) – F FORD ESCORT TURNIER MK. V, VI, VII (90 – |
| KAYABA | 333826 | АМОРТИЗАТОР ПОДВЕСКИ FORD ESCORT MK. VII, XR – 3, RS (95 – 2.99) – F FORD ESCORT TURNIER MK. V, VI |
| KAYABA | 334018 | Амортизатор Ford Scorpio / Granada (GAE/GGE) – F |
| KAYABA | 334333 | CТОЙКА АМОРТИЗАЦИОННАЯ ГАЗОВАЯ, ПЕРЕДНЯЯ ПРАВАЯ FORD MAVERICK – F(R) |
| KAYABA | 334334 | CТОЙКА АМОРТИЗАЦИОННАЯ ГАЗОВАЯ, ПЕРЕДНЯЯ ЛЕВАЯ FORD MAVERICK – F(L) |
Устройство подвески форд фокус 2
Задняя подвеска Форд Фокус 1, 2
Тогда их меняют все вместе, но бывают и исключения, можно менять отдельно «косточки» или «серпы» например. Признаки неисправности задней подвески Форд Фокус.
Симптомы, свидетельствующие о неисправности задней подвески — во-первых это посторонние звуки, во-вторых это рысканье задней части автомобиля при езде, ну и разумеется, при осмотре на СТО можно увидеть состояние сайлентблоков и подвески вцелом.
Если Вы выяснили что у Вас стоят «прямые рычаги» то значит Вы можете приобрести комплект задней подвески Фокус по приемлемой цене. Если рычаг «гнутый» то Вы можете приобрести такой рычаг только оригинальный Косточки и серпы можно купить при этом не оригинальные.
Полный комплект задней подвески Форд Фокус производят несколько фирм. Комплект сайлентблоков для задней подвезки Форд Фокуса 2 беспроблемно можно приобрести в любом автомагазине.
Конечно же, инструменты для работы.
Под главный рычаг устанавливается опора, далее переходим к откручиванию болта, фиксирующего подпружинный рычаг. Попутно отцепляем тросик ручника и, далее избавляемся от болта, которым закреплены провода, идущие на АБС-датчик. Все дело в том, что конструкция передней подвески Форд Фокус 2 достаточно распространенная и простая.
Устройство и ремонт задней подвески (Р).
Она состоит из амортизационной стойки с пружиной, рычага, оснащенного шаровым наконечником, стойки стабилизатора и рулевого наконечника. Кстати, там недалеко, располагается и топливный фильтр Форд Фокус 2как раз под капотом. С задней подвеской Форд Фокус 2 дело обстоит намного сложнее. Она — многорычажно-пружинная на каждой стороне есть по 1 продольному и по 3 поперечных рычаганезависимая.
Помимо прочего, подвеска оснащается стабилизатором поперечной устойчивости и телескопическими амортизаторами. Какой срок эксплуатации у деталей подвески у Форд Фокус 2? Передняя подвеска Форд Фокус 2 В передней подвеске Форд Фокус 2 самым слабым звеном считается сайлент-блок у нижнего рычага.
Даже в СТО его не заменят, так как для этого требуется специализированное дорогостоящее оборудование. Все это означает, что если полетел сайлент-блок, придется менять рычаг.
Рычаги подвески рассчитаны примерно на тысяч км. Потом на ккм нашлись оторванные сайлентблоки продольных рычагов задней подвески «бабочки». Проявление- уводы и «подруливания» на всех неровностях.
Экзист по запоросу говорит что сайлентов по задней подвеске отдельно от рычагов НЕТ. Задняя подвеска Форд Фокус 2: К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Ступичный узел заднего колеса Форд Фокус 2:
Устройство и ремонт задней подвески (Р).
задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора
1 357 317 (седан, хэтч), 1 357 319 (универсал)
Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность – у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить – можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия. Рычаги от обоих поколений бывают “гнутые” и “прямые”, в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора. (источник)
Развальные болты:
развальный болт – Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт) эксцентриковая шайба – Ford 1456979 гайка – Ford 1471745 Замены: развальный болт – Mazda BP4K-28-66ZB эксцентриковая шайба – Mazda BP4K-28-473A гайка – Mazda 9YB1-01-209(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda – только к болтам Mazda, фото шайб тут )
ограничитель хода подвески (отбойник на рычаге) – Ford 1 227 616 болт крепления со стороны пружины – Ford 1 471 980 (M12 x 75MM) проставка пружины нижняя – Ford 1 355 153 проставка пружины верхняя – Ford 1 532 650

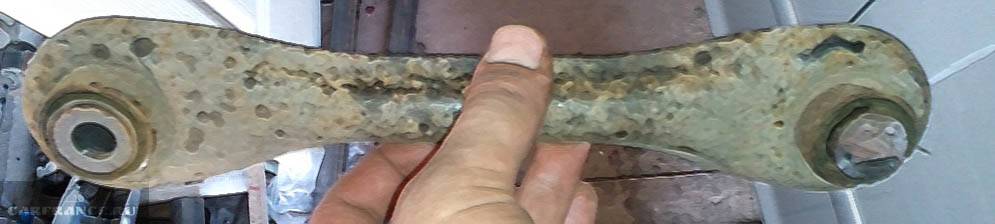

Нижние поперечные рычаги (кости)
: Ford – 1061668Верхние поперечные рычаги (серпы)
: Ford – 1517403 (седаны) Ford – 1448127 (универсал) Замены: Lemforder 32008 01 TRW JTC 1446
Крепёж рычагов
: Болт заднего нижнего подпружинного рычага наружный M12 x 75MM – 2 шт. Ford 6699982 Болт задних поперечных рычагов M12 x 65MM – 8 шт. SWAG 50 92 9451
Комплекты рычагов
: для седанов и хетчбэков – Meyle 716 050 0039/S > opc.meyle.com
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике
. источник
Meyle 716 050 0039/S – на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1 источник2
Сайлентблоки
: Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка) Ford – 1 304 124 замены: Lemforder 29794 01 Sidem 803900 Moog FD-SB-0191
крепёж: Болт M12 X 30MM – Ford 1 471 994
Ford 1 335 548 – задняя L-образная (ставится на “кривой” подпружинный рычаг)
замены: Lemforder 32010 01 Moog FD-LS-3662 Sidem 3266 Rts 97-90610 NK 5112522
Ford 1 500 682 – задняя прямая, комплект 2 штуки (от ФФ-2, ставится на “прямой” подпружинный рычаг ФФ-1)
замены: Ford 1 719 542 (от FF3, комплект 2 шт.) Sidem 67160 Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 – задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены: Lemforder 33482 01 TRW JTS 581 Moog FD-LS-0122 Mitsubishi 4056A052
Ford 1 073 249
замены: Lemforder 34054 01 Moog FD-SB-3659 Sidem 803905
| задняя подвеска, ремонт, эксплуатация, запчасти, сайлентблоки, рычаги, амортизаторы, подвеска задняя |
Долго ли, коротко ли. а загремела задняя подвеска. При ближайшем рассмотрении оказалось что сдохли 12 из четырнадцати сайлентблоков (все кроме продольных). А при детальном правая стойка, стойки стаба и т.д. Появилось желание поменять все с наименьшими затратами, ибо цифра в 30-40 тыщ р как-то не радовала. Вот маленькая сводная табличка по запчастям и где их купить в Питере. 1. Сайлент в продольный 300 р (2шт). Испания. Куплен на Лифляндской 2. Болты развала 600р (2шт). Оригинал. Там же 3. Стойки заднего стаба. 450р за пару. Германия. Там же. 4. Сайленты в верхний рычаг (он же серп, бумеранг) 250р (4шт). Куплены на Лесном 34. В седанах и универсалах эти рычаги разные, а сайленты однинаковые. 5. Сайленты в нижний рычаг (подпружинный). Где сделаны не знаю. Куплены в Маршале пав. А. сек. 57 5а. Наружные 350р (2шт) 5б. Внутренние 350р (2шт) 7. Рычаг передний нижний (он же косточка) 650р (2шт). Куплен там же. Сайлентов в продаже не нашел. Все были раскуплены. 8. Стойки аморта QH 1100 (2шт) масляные. Англия. Куплены в Маршале. 9. Болты крепления рычагов. В магазинах зап.ч. фордов эта позиция оказалась не ходовым товаром. Так что пришлось покупать отечественные. 9а. М12х70 – 8шт + гайка самоконтр + шайба 35р (8шт). 9б. М12х80 – 8шт + гайка самоконтр + шайба 35р (2шт).
Меняем задние сайлентблоки задних рычагов на Форд Фокус 2 своими руками
В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня.
Если отверстия проушин не попадут на свои места, значит все ваши труды были напрасны. Фото для наглядности ниже.
Только с помощью этой приспособы вы сможете заменить сайлентблоки продольных рычагов форд фокус 2 продольного рычага. На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder.
Вот их каталожные номера: Lemforder 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм; Lemforder 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2; Febiпродаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага; десять болтов Febi с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15; два регулировочных болта для установки развала Mazda BP4KZB; две регулировочные шайбы Mazda BP4KA; Hanse HR — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм; внутренний сайлентблок нижнего поперечного рычага, Hanse HRдиаметры такие же; две втулки стабилизатора поперечной устойчивости Lemforder Все запчасти выглядит примерно так Готовим сайлентблоки продольных рычагов форд фокус 2 и принадлежности для замены Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками.
Замена заднего сайлентблока продольного рычага Форд Фокус 2
В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не. Но проставки всё-таки необходимы. Вот сайлентблоки продольных рычагов форд фокус 2 чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага: А этой проставкой выпрессовывают втулки изогнутого поперечного рычага: А это размеры проставки для удаления сайлентблоков прямого поперечного рычага: Размеры проставки.
Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка гидравлический домкрат.
Перед демонтажем сайлентов советую сделать замер расстояний указанных сайлентблоки продольных рычагов форд фокус 2 фото, это поможет легко установить рычаг на место и попасть в нужные отверстия.
Я использовал деревянный уголок, одной стороной на торец переднего сайлента, а на второй обрисовал карандашом места установки болтов заднего.
Новый забивал и контролировал по этому шаблону. Снятие и установка сайлентблоков переднего рычага Так как резина в них была уже порвана, то внешняя обойма была снята без проблем ударами молотка.
Силуминовые колечки на торцах можно или также сбить, либо пильнуть болгаркой. Далее уже приступаем с срезанию внутренней обоймы.
Замена задних сайлентблоков Форд Фокус 2
Излишки резины срезаем ножом и аккуратно режем болгаркой сайлентблоки продольных рычагов форд фокус 2, стараясь не задеть сам рычаг, потом прорубаем зубилом. Фото не сделал, слишком увлекся процессом: Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине — это нетрудно просто вставить и сразу видно несовпадение отверстий сайлентблока.
Не надо меня пинать, типа: Я всё это слышал!
И в конце концов: Машина моя! Что хочу — то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя — если кто о безопасности вспомнит!
Sorry, прорвало — надоели флудеры. Ну и теперь все ставим на место.
Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке — сильной фиксации, «неудаляемый» красныйна переднем — средней синий. Фанатам можно гайки сверху залить мовилем и залепить пластилином — даже на ВАЗ через 5 лет такие гайки откручиваются «от руки».
На шаровую гайки подходят отечественные, но я поставил старые. Я кстати палец шаровой всегда смазываю тонким!
Замена сайлентблоков заднего рычага Форд Фокус 2
Сайлентблок-это резинометаллический шарнир представляет две металлические втулки, между которыми имеется резиновая вставка. Они служат для соединения деталей подвески и за счет упругой вставки между втулками гасит колебания, передаваемые от одного узла к другому.Прежде чем производить замену сайлентблоков задних рычагов на Форд Фокус 2 необходимо удостовериться в необходимости этих операций.
Признаки неисправностей сайлентблоков заднего рычага Форд Фокус 2
Сайлентблоки на данном автомобиле рассчитаны на пробег примерно в 100000 километров. Но состояние российских дорог уменьшает ресурс сайлентблоков почти в двое. Признаком того что сайлентблоки начали выходить из строя является появившийся шум из задней подвески. то будет если не заменить сайлентблоки вовремя/ Своевременно не заменённый салентблок будет изнашиваться все больше и больше, соответственно гул скрип и шум со стороны задней подвески, также собьется сход развал, машину начнет таскать по дороге, а ездить на таком автомобиле согласитесь небезопасно и не желательно.
Какие инструменты нам понадобится для замены:
Помимо стандартного комплекта, включающего в себя домкраты в
количестве 2 штук (один должен быть обязательно гидравлического типа)
Набор ключей рожковых и головки от (10 до 22).
Втулка для выпрессования.
Стяжки для стягивания пружин подвески.
Стяжки для стягивания пружин Втулка для выпрессования. трехлапный съемник
Пошаговая инструкция замены сайлентблоков заднего рычага:
1. Устанавливаем автомобиль на смотровую яму, ставим под колеса противооткатные упоры.
2. Снимаем колесо с той стороны автомобиля с которой вы хотите заменить сайлентблоки. Для этого срываем колесные гайки, поднимаем машину на домкрате откручиваем гайки колеса и снимаем колесо.
3. Надеваем стяжки на пружину подвески.
4. Подставляем под заднюю ступицу гидравлический домкрат, немного поддомкрачиваем ступицу. Делаем это для того чтобы появилась возможность выкрутить болты амортизатора и крепления рычагов.
5. Откручиваем болты крепления верхнего и нижнего поперечных рычагов, также отворачиваем болт крепления амортизатора. После того как мы выкрутили и достали все болты убираем домкрат. Из отверстия достаём болт крепления нижнего рычага, после этого опускаем его вниз, это дает нам возможность вытащить пружину.
6. Отгибаем крючок фиксации троса ручника. Также откручиваем болт крепления проводки ABS. Снимаем со ступицы тормозной суппорт, предварительно открутив два болта крепления суппорта.
7. Откручиваем болты крепления продольного рычага, а после этого вместе со ступицей демонтируем его с автомобиля.
8. С помощью съемника и втулки производим операцию выпрессовки старого и запрессовки нового сайлентблока.
Важно. Перед выпрессовкой старого сайленблока, обязательно. запомните на какой глубине он находится и при каком угле установлен
запомните на какой глубине он находится и при каком угле установлен
запомните на какой глубине он находится и при каком угле установлен.
9.Для установки нового сайлентблока вполне подойдет головка на 22 старайтесь делать это аккуратнее не повредив новый сайлентблок.
запресовка саленблока головкой
10.Проводим сборку подвески. Сборка происходит в обратной последовательности.
