Меняем тросик ручника на ВАЗ-2110 своими руками

Система ручного (стояночного) тормоза на ВАЗ 2110

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель. Последовательность работ по замене тросика выглядит следующим образом:

Последовательность работ по замене тросика выглядит следующим образом:

• Опустите рычаг ручного тормоза максимально вниз;
• Снимите тормозной диск с колеса, где проводится замена элемента;
• Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
• Опустите вниз выхлопную систему;
• Демонтируйте регулировочную гайку и контргайку;
• Снимите уравнитель;
• Теперь извлеките из уравнителя наконечники троса;
• Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
• Отогните скобки, которые крепят трос;
• Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
• Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
• Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
• Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
• Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
• Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Как подтянуть ручника на ВАЗ 2110? Замена и регулировка троса

Несмотря на то что ручной (стояночный) тормоз используется редко, у владельцев ВАЗ 2110 довольно часто возникают проблемы с этим узлом – отсутствие обратной тяги, ослабление троса или поломка рычага. Обнаружив, что ручник работает неисправно, необходимо сразу начать ремонт, так как от этого узла зависит безопасность всех участников дорожного движения. Чаще всего проблему можно решить регулировкой торса, но в некоторых случаях потребуется замена. В данном материале подробно описано, как подтянуть и поменять этот элемент тормозной системы. Также читатели узнают, как проявляются неисправности и что с ними делать.

Предназначение и расположение стояночного тормоза

Расположение ручника известно каждому водителю ВАЗ 2110 – между креслами переднего ряда установлен рычаг, при нажатии на который происходит торможение. Металлический трос является механическим приводом в этом узле. Опуская рычаг, автомобилист обеспечивает натяжение троса, который прижимает колодки задних тормозов к дискам колес. Поломка рычага встречается крайне редко, так как основные нагрузки приходятся на металлический трос, как результат, через какое-то время он теряет нужное натяжение.

В руководстве по эксплуатации и обслуживанию ВАЗ 2110 указано, что хотя бы раз в полгода нужно выполнять диагностику тормозной системы, включая стояночный тормоз. В ПДД есть требования к этому узлу – он должен удерживать автомобиль при уклоне 25 градусов. Если металлический трос не поврежден, а регулировка не принесла результатов, значит проблема в задних тормозах – здесь требуется полноценная диагностика у специалистов.

Неисправности и их признаки

Определить, что требуется регулировка или замена троса, довольно просто. Признаки неисправного механизма проявляются следующим образом:

• Ручной тормоз прожимается без усилий – ослаблен трос, необходимо натянуть его.
• Механизм не реагирует на нажатие рычага – привод порвался или вылетел, также причина может быть в износе задних колодок.
• Заедание ручника — повреждение привода, требуется замена.

Достав основной элемент, можно визуально определить его состояние. Замена требуется в следующих случая:

• До 2% повреждены или оборваны.
• Движение троса происходит с трудом даже после нанесения смазки.
• Наконечники привода имеют выработки.

Замена троса

Для работы понадобятся, рожковый ключ «на 10», смазка WD-40, набор отверток, рожковый и накидной ключи «на 13». Смотровая яма и домкрат должны присутствовать в гараже или боксе. Замена троса осуществляется следующим образом:

1. ВАЗ 2110 необходимо снять со стояночного тормоза – для этого следует до упора опустить ручник в пол. Необходимо проследить, чтобы система удерживания ВАЗ 2110 была активирована;

Снимите глушитель с подушек подвесок и резонатор с задней подушки

• Следующий шаг – снятие тормозного барабана с обоих задних колес;
• Далее нужно будет добраться до уравнителя. Это самый сложный этап, автомобилисту необходимо демонтировать глушитель и достать резонатор, расположенный в задней части «ходовой». Далее нужно отвести вниз выхлопную трубу;
• Теперь Вам придется подлезть под машину и открутить регулирующие элементы (гайки), после чего уравнивать можно будет демонтировать;
• Из управления нужно достать наконечник;
• Также на кузове автомобиля есть кронштейн, на котором стоит наконечник;

  Выньте наконечник оболочки троса из кронштейна на кузове

• Ручной тормоз зажат специальными скобами – их следует отогнуть, но при этом не повредить;
• Далее необходимо отсоединить наконечник, предварительно демонтировав тормозную колодку;

  Сняв заднюю тормозную колодку, отсоедините наконечник троса от рычага

• Добравшись до балки заднего моста, следует удалить последние крепления ручника – гайки. Готово, привода можно извлечь. Замена троса выполняется в обратном порядке.

Регулировка

Подтянуть трос гораздо проще, чем заменить. ВАЗ 2110 необходимо поставить на домкрат. Ручник необходимо заблокировать, после этого следует найти регулировочный болт и гайку – выполняется работа при помощи двух ключей «на 13».

Крутим гайку, пока трос не натянется

Гайку нужно натягивать до тех пор, пока задняя колесная пара не перестанет двигаться. Далее необходимо затянуть контргайку. После этого нужно вернуть автомобиль в исходное положение, разблокировать и проверить его работу.

Как подтянуть ручника на ВАЗ 2110? Замена и регулировка троса

Несмотря на то что ручной (стояночный) тормоз используется редко, у владельцев ВАЗ 2110 довольно часто возникают проблемы с этим узлом – отсутствие обратной тяги, ослабление троса или поломка рычага. Обнаружив, что ручник работает неисправно, необходимо сразу начать ремонт, так как от этого узла зависит безопасность всех участников дорожного движения. Чаще всего проблему можно решить регулировкой торса, но в некоторых случаях потребуется замена. В данном материале подробно описано, как подтянуть и поменять этот элемент тормозной системы. Также читатели узнают, как проявляются неисправности и что с ними делать.

Замена троса ручного тормоза

1. Убедитесь, что машина стоит не на ручнике. Если это так, опустите его. Чтобы обеспечить себе безопасность и предотвратить откат машины, поставьте ее на скорость и под передние колеса положите противо-откаты.

2. Далее срываем колесные болты баллонным ключом против часовой стрелки, «домкратим» машину и снимаем любое из задних колес.

3. Выкручиваем два барабанных болта и ими, путем вкручивания в специальные отверстия в барабане, снимаем его.

4. Плоскогубцами снимаем верхнюю и нижнюю пружины, ослабляя тем самым колодки, получая доступ к внутренним пружинам, отодвинув которые, беспрепятственно снимаем колодки.

5. Выдергиваем тросик из тормозного щита.

6. Ослабляем держатель троса на балке и вытягиваем из него тросик.

7. Отодвигаем резонатор (глушитель) в сторону рукой, если не получается, снимаем глушитель.

8. Ослабляем гайки натяжителя ручника (1,8). Снимаем с крепления (4) и рычага (3).

9. Вытягиваем рубашку тросика из уравнителя и вытаскиваем тросик из тяги.

С другим колесом делаем тоже самое.

Собираем в обратной последовательности.

Лада 2110 PhiX › Бортжурнал › Замена тросов ручного тормоза ВАЗ 2110

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

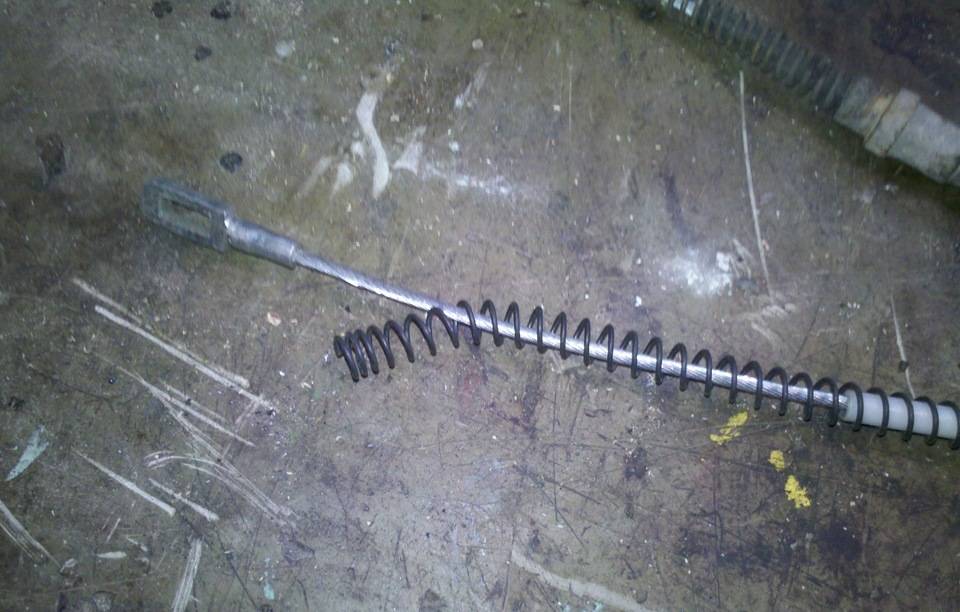

Новые тросы сразу пролил трансмиссионным маслом.Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

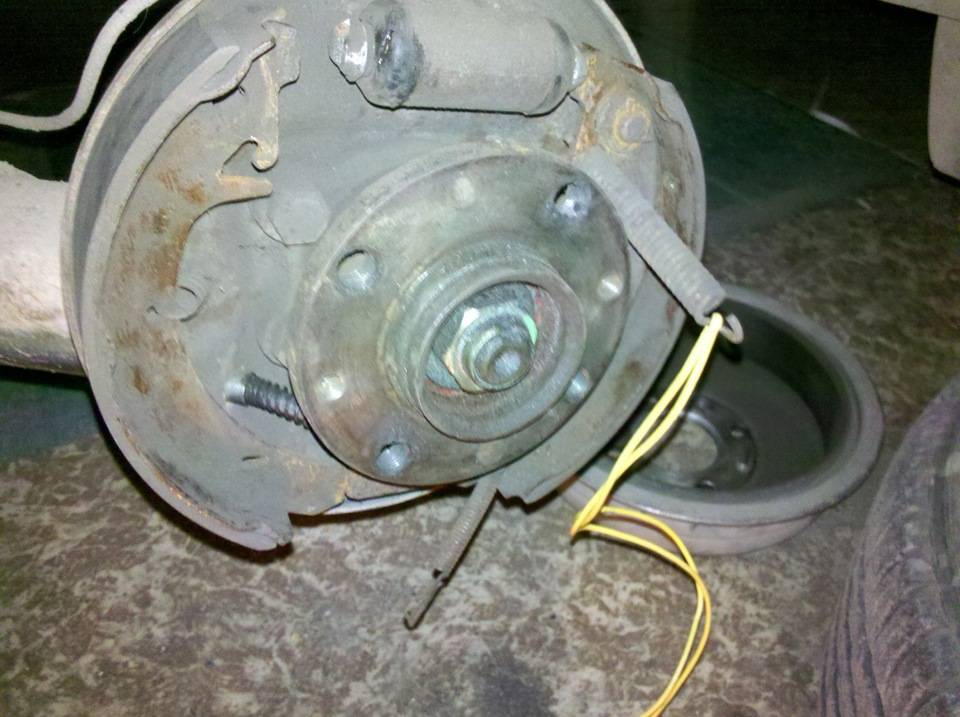

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.Затем откручиваем тросы от балки и снимаем креплений.

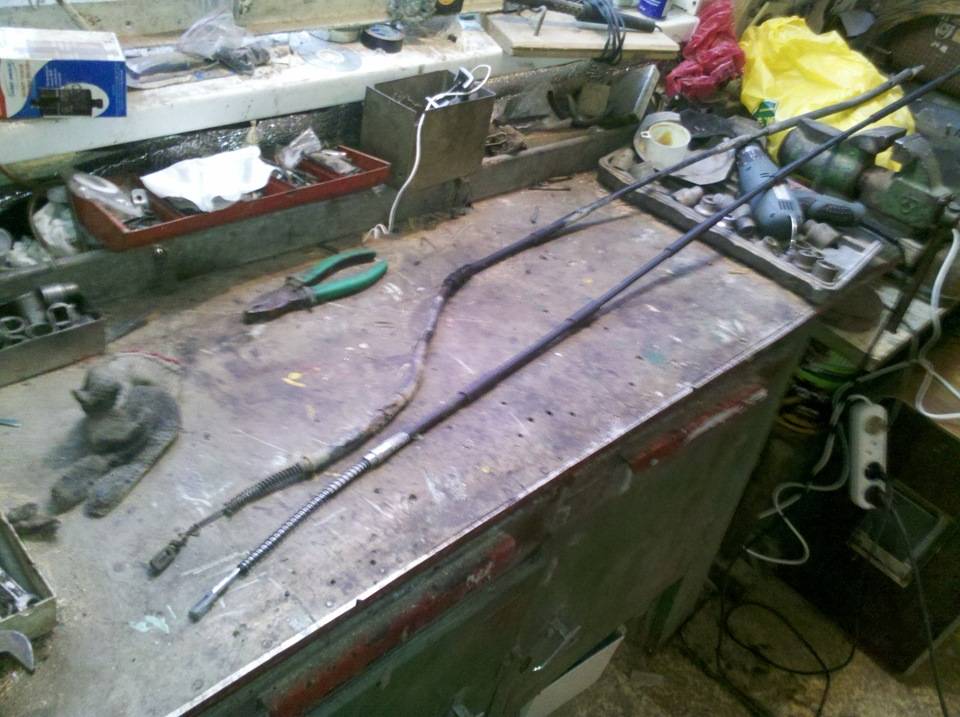

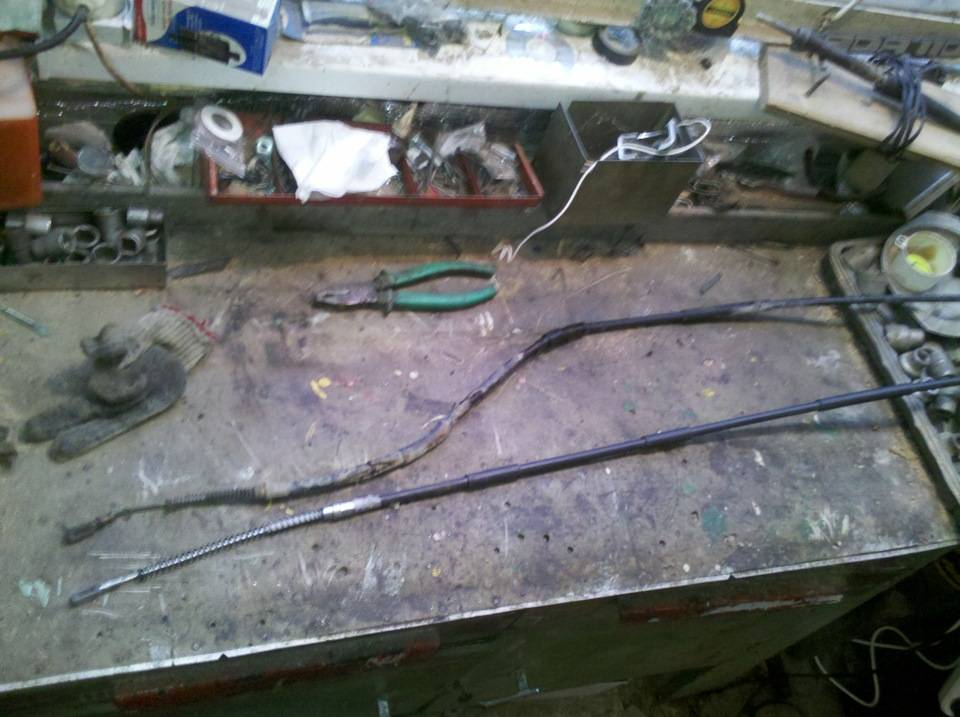

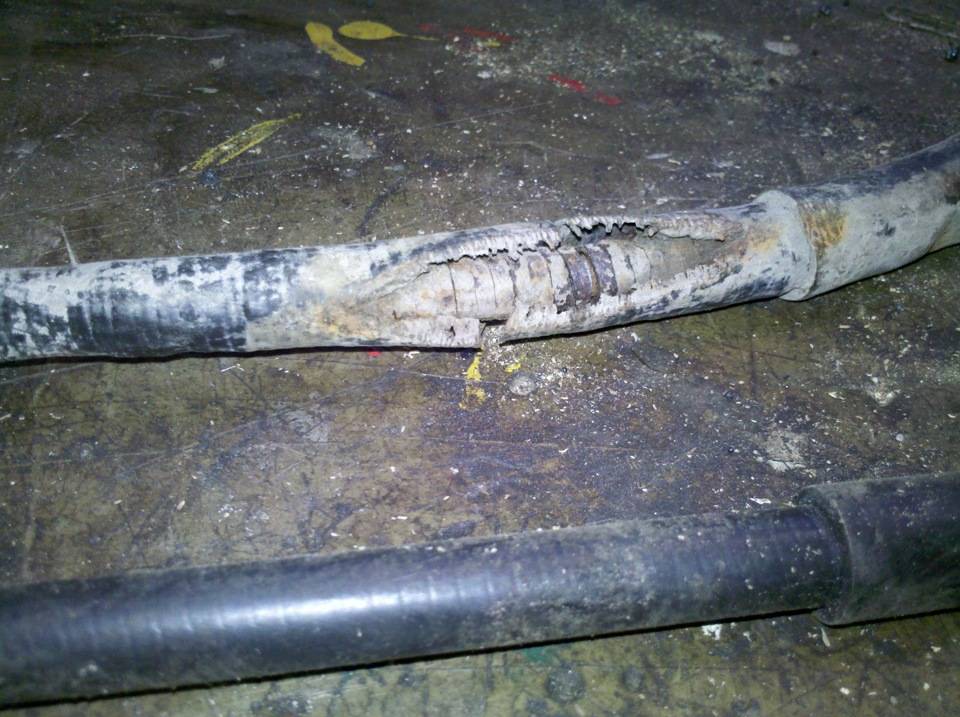

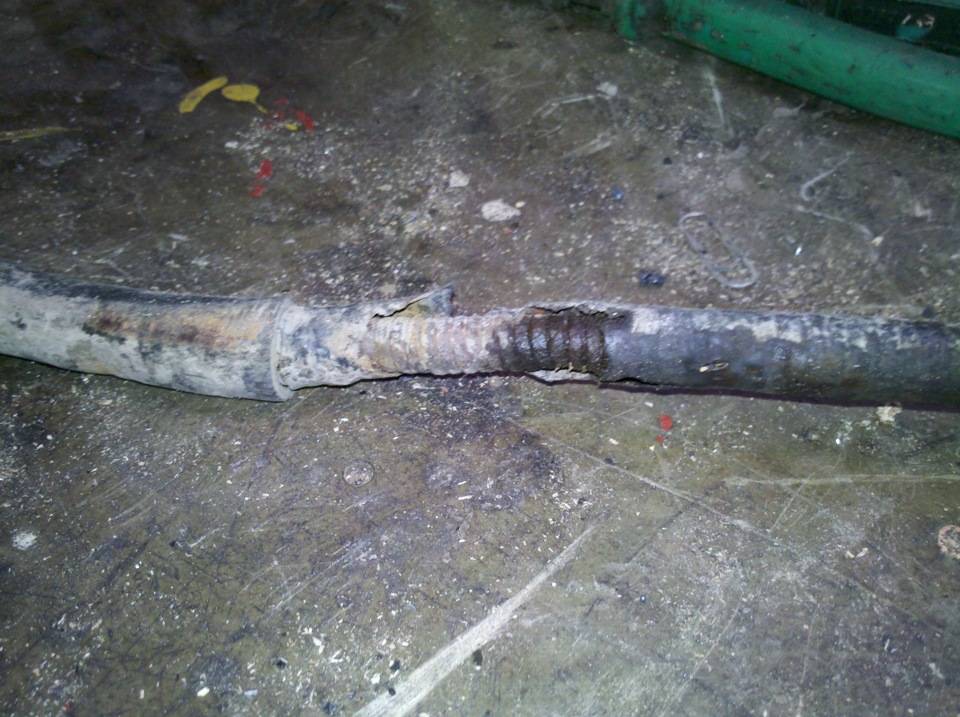

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

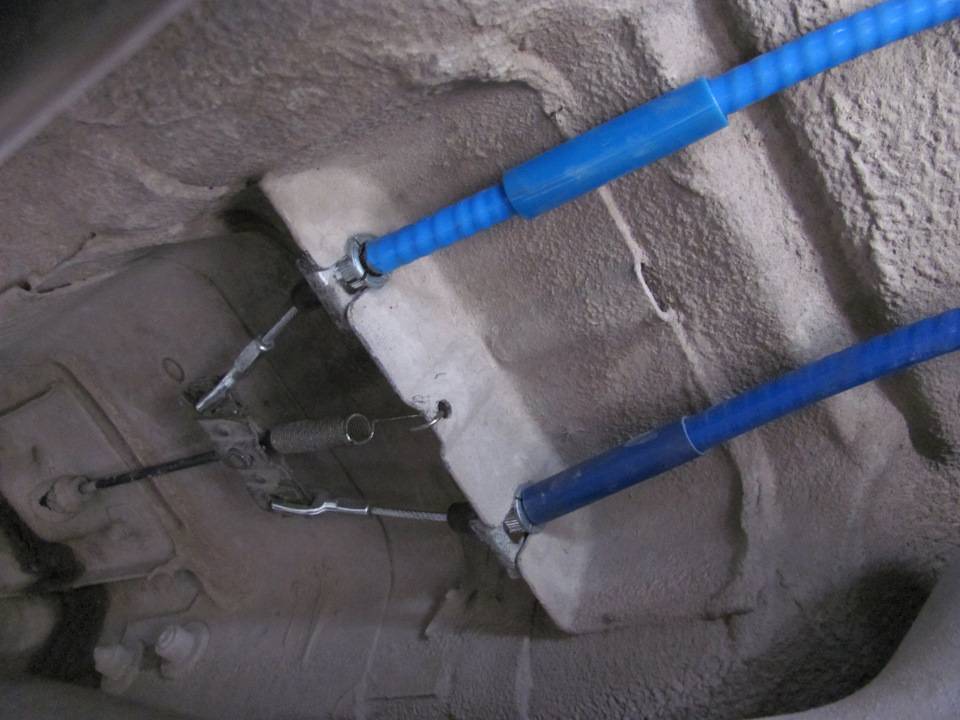

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой.Пришлось применить «джедайский метод» и немного заварить распорную планку.

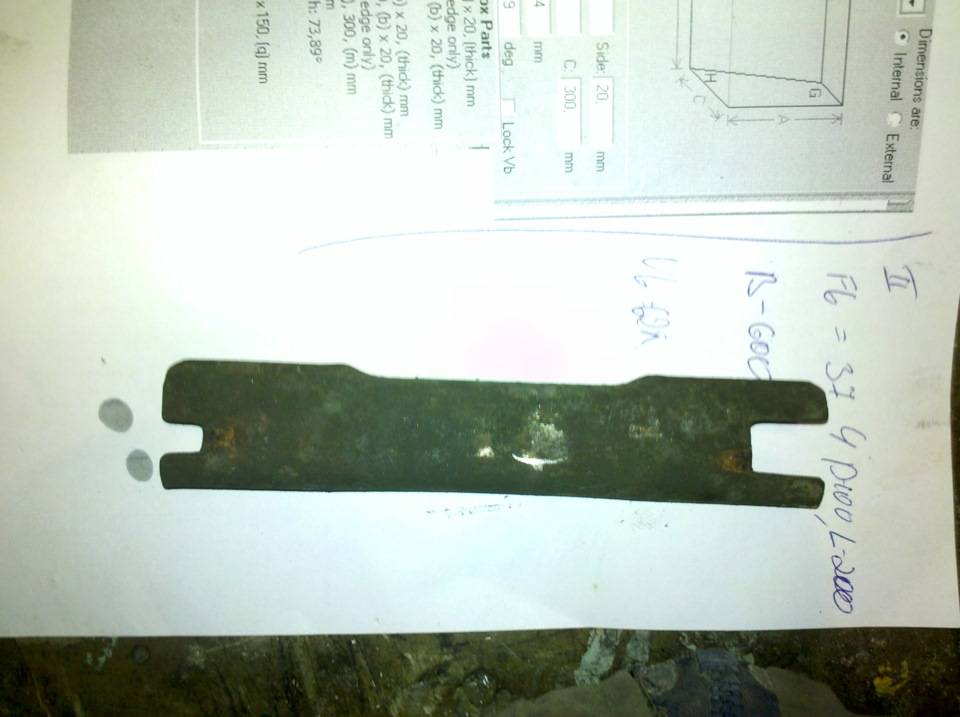

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.

В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

1. Авто устанавливается на эстакаду или «козлы».

Положение рычага выставляется в крайнее нижнее.

Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

Ключом ослабляется контргайка.

Вторым ключом удерживается регулировочная гайка. Регулировочную гайку следует затянуть до той степени, пока трос не будет натянут. Надо помнить, что шток при натяжении троса следует удерживать пассатижами.

Натягиваем регулировочную гайку

После этого стоит удостовериться, что полный ход рычага ручника составляет не более 4 и не менее 2 щелчков. Когда проверка рабочего хода завершена, затягивается контргайка. Регулировочная удерживается другим ключом. При необходимости меняется механизм на новый.

У нас всё заржавело, мы сменили механизм регулировки

После отпускания отрегулированного рычага вниз, следует прокручивать задние колеса. Когда рычаг будет в крайнем нижнем положении, то колеса должны крутиться беспрепятственно.

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23%. Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

1. Наконечники ослаблены.
2. Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.

ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника

Физический износ (потёртости и трещины) тросов ручника.

Сильный износ троса ручника

Тросу достаточно тяжело перемещаться в кожухе даже после смазки.

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

В процессе эксплуатации автомобиля, в вследствии износа накладок задних тормозных колодок и вытягивания тросов привода, периодически возникает необходимость в регулировке хода рычага стояночного тормоза (ручника).

В данной статье речь пойдет о том, как можно будет подтянуть ручник на ВАЗ-2110. Этим способом можно также воспользоваться и при регулировке ручника на остальных переднеприводных автомобилях отечественного производства.
