Меняем тормозные диски на Рено Логан своими руками

Специфика замены колодок на автомобиле с ABS

Меняя тормозные колодки на Рено Логан с ABS (антиблокировочной системой торможения), нужно выполнить несколько дополнительных действий. Датчик ABS потребуется снять перед установкой колодок, чтобы не повредить его

Провод датчика ABS, расположенный под рулевым наконечником, невозможно демонтировать на время работы, поэтому важно соблюдать аккуратность и обеспечить его сохранность

Конструкция тормозных колодок для автомобилей с ABS предусматривает наличие отверстия для датчика системы

Планируя выполнить замену, важно приобрести подходящий комплект колодок, совместимый с антиблокировочной системой

Ремонт и замена суппорта: подробная инструкция

Замена направляющих суппорта Рено Логан – непростая задача даже для автовладельцев с опытом ремонта. Мы настоятельно рекомендуем доверить дело специалистам, если вы чувствуете неуверенность в собственных силах. В противном случае, приступайте к ремонту, следуя описанному далее алгоритму:

1. Подготовьте необходимый набор инструментов. Мы описали его в предыдущем пункте.
2. Пока автомобиль находится на земле, а его колеса – под давлением от массы транспортного средства, снимайте болты. Затем используйте домкрат, чтобы поднять рабочую сторону авто.
3. Выжмите педаль тормоза и зафиксируйте ее в положении «в пол». Если под рукой нет подходящего груза, попросите помощи товарища.
4. Полностью снимите тормозные колодки и частично тормозной шланг системы. Сорвите его, но не полностью. Колодки крепятся на 13 мм болты, поэтому воспользуйтесь заготовленным ключом на «13».
5. При помощи торцевого ключа на «18» снимите два болта, которые удерживают суппорт. Откручивание данного элемента часто вызывает сложности, поэтому используйте подготовленную трубу. Она выступит в качестве рычага.
6. Суппорт в купе с тормозным диском подлежит демонтажу. Если речь идет о ремонте суппортов Рено Логан, тормозной шланг можно оставить на месте, лишь убрав в сторону. При замене суппорта снимите шланг. Его предстоит заменить в комплексе.
7. При замене также не помешает прокачать тормозную систему. Под «прокачкой» понимается очистка системы от отработки и замена тормозной жидкости. В разделе о Рено Логан вы найдете подробную инструкцию, как это сделать.
8. Если суппорт сохранил удовлетворительный внешний вид, а его поломка подлежит починке, следуйте следующим этапам:
   1. Удалите манжету поршня суппорта.
   2. Установите между поршнем и кожухом колодку из бруса. После того как упор установлен, надавите с усилием на поршень, чтобы демонтировать его.
   3. Элементы в разобранном виде подлежать внимательному осмотру. Повреждения на внешней или внутренней стороне вынуждают вас выполнить замену суппорта. Если все в порядке – продолжайте работу.
   4. Из углубления в цилиндре нужно достать уплотнители.
   5. Приготовьте этиловый спирт и глубокую посудину, которую не жалко. В ней вам предстоит отмыть деталь от грязи, накипи масла и пр. загрязнений.
   6. Верните в цилиндр новый уплотнитель, а затем – манжету.
   7. Когда начнете проводить обратную сборку механизма, протрите все детали смазкой направляющих суппорта Рено Логан жидкостью для лучшего хода.

На этой ноте ремонт и работы по замене суппорта считаются оконченным. Все, что остается сделать, это провести сборку механизма. Для этого потребуется:

1. Верните на место трубку тормозной системы к суппорту.
2. Снимите груз с педали тормоза или попросите товарища отпустить ее.
3. Ослабьте давление на штуцер, чтобы тормозная жидкость отправилась по трубке. Когда давление в герметичной системе нормализуется, проверните штуцер.
4. Верните суппорт в положение на ступицу, после чего затяните все крепежные болты.
5. Установите в горизонтально-параллельное положение тормозные колодки.
6. Установите на место колеса и спустите автомобиль с домкрата.

Проблемы при выполнении работ своими руками

При замене колодок на Рено Логан есть риск возникновения проблем, которые необходимо устранить для исправной работы тормозов.

• Если колодки не снимаются без усилий, достаточно обработать место их приземления WD-40 и через несколько минут приступить к работе.
• Когда при закрытии суппорта выступающий из рабочего цилиндра поршневой элемент создает препятствие, необходимо заглушить поршень до конца суппортом скольжения.
• Чтобы тормозная жидкость не вытекла из бачка гидросистемы при установке колодок, ее необходимо перекачать в отдельную емкость и долить после завершения.
• Если при установке был поврежден защитный кожух направляющих штифтов суппорта, снимите его и замените новым, предварительно сняв кронштейн с направляющей тормозных колодок.
• Если между тормозными колодками и тормозными дисками есть зазоры, нужно нажать педаль тормоза, чтобы компоненты оказались в нужном положении.

При правильной замене колодок тормозная система будет работать нормально, а безопасность вождения повысится. Потратив некоторое время на установку колодок самостоятельно, вы сможете продлить срок службы тормозного механизма и предотвратить опасные ситуации на дороге.

Работы перед ремонтом: какие инструменты подготовить

Как мы упоминали, самостоятельная замена колодок имеет место быть

Важно лишь провести правильные подготовительные работы. Мы постарались собрать все возможные инструменты и жидкости, которые могут понадобиться в этом виде работ:

• Домкрат, чтобы поднять автомобиль и снять колеса.
• Противооткатные упоры, чтобы автомобиль не скатился во время подъема.
• Емкость для тормозной жидкости и приспособления для ее откачки. Как вариант, можете взять обыкновенную пластиковую бутылку и резиновую грушу. Для этого вида работ данного инструментария хватит за глаза.
• Набор ключей: рожковый на 17, накидной или болтовой на 13. Эти инструменты пригодятся при снятии крепежей.
• Отвертка, пассатижи, ножовку и ветошь – ряд вспомогательных инструментов, которые лучше приготовить «на всякий случай».
• Смазка для накидных механизмов.

Как видите, даже такой несложный вид авторемонта, как замена колодок, требует тщательной и размеренной подготовки. Мы уверены, что представленного выше перечня приборов и инструментов хватит для самостоятельного выполнения работ.

Требуемые инструменты

Голыми руками ничего не получится.

Инструменты, которые пригодятся при ремонте:

• комплект гаечных ключей. Без них никуда;
• отвертка;
• плоскогубцы;
• кусок проволоки;
• домкрат;
• металлические щетки;
• штангенциркуль. Для измерения толщины накладок;
• распылитель и смазка ВД-40;
• защитные перчатки. Для работы с химическими веществами.

Помимо перечисленного инструментария, потребуются колесные упоры. Автомобиль во время монтажа должен находиться в неподвижном и устойчивом состоянии. Банальные «башмаки» (кирпичи) для подвешивания авто вполне подойдут.

Немаловажный компонент – новые колодки. Это очевидно, но с выбором качественных деталей у многих автолюбителей возникают проблемы. Французский концерн не дает советов. Пользователем остается самостоятельно выбирать детали на рынке.

И тут они сталкиваются с богатым ассортиментом, которые сбивает с толку. Ключевой совет в такой ситуации касается цены: выбирать колодки стоимостью около 1000 рублей. Это обеспечит качественный монтаж. Детали ценой около 500 рублей также можно использовать, но их надежность вызывает сомнения.

Какие бывают поломки?

Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.

Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.

Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.

Каковы признаки износа?

Всем понятно, что после износа, требуется замена передних тормозных колодок, как понять, что они изношены? Существуют некоторые весомые симптомы, позволяющие четко определить необходимость предстоящей замены колодок.

1. По ходу рычага привода стояночного тормоза. Этот фактор адресован задним барабанам. Если ручник не способен удержать авто, то причина может крыться не только в растянувшемся тросе. Возможен факт истирания накладок. Исправный узел ручного тормоза обязан удержать автомобиль на уклоне в 160 при взведенной рукоятке на 3-4 щелчка. Если желаемый эффект будет достигнут за 6-7 щелчков, то вас ожидает гарантированная замена передних тормозных колодок.
2. По величине хода тормозной педали. Если «схватывание» тормозов ощущается в конечном положении педали, то это существенный симптом износа накладок. Здесь рекомендуется не пренебрегать проверкой трубок и манжет тормозных контуров на предмет их герметичности, поскольку неисправность, как видно, носит двойственный характер. Отсутствие герметичности обнаруживается по очагу утечки и пониженному уровню жидкости.
3. Появление скрипов. Во время снижения скорости может наблюдаться данный эффект. Это также свидетельствует о потребности проверить тормозные элементы. Писк проявляется не всегда, а только в тех случаях, когда колодки имеют механические датчики степени износа. В качестве такого датчика выступает пластина, которая после износа накладок начинает тереться о рабочую зону диска. Данный элемент безвреден для тормозного узла и не способен износить соответствующую поверхность диска. Писк колодок – гарантированный признак критического износа.

Обслуживание и ремонт

10.6 Снятие, осмотр и установка барабанов задних тормозных механизмов

Снятие, осмотр и установка барабанов задних тормозных механизмов

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

СНЯТИЕ

1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 2. Используя молоток и большую плоскую отвертку, аккуратно отожмите крышку, расположенную в центре тормозного барабана (обратитесь к сопроводительной иллюстрации). 3. Используя головку и длинный стержень, ослабьте и снимите гайку ступицы заднего колеса. Выбросите гайку — она подлежит замене. 4. Снимите сборку тормозного барабана и подшипников ступицы с поворотной цапфы вручную. Если сделать этого не удается, или подшипники туго сидят на поворотной цапфе, или барабан подтормаживается тормозными колодками. В первом случае постучите по периферии барабана киянкой или используйте универсальный съемник, прикрепив его к барабану болтами колеса. Во втором случае действуйте следующим образом. 5. Сначала убедитесь, что ручной тормоз полностью выпущен. Работая под автомобилем, заблокируйте приводящую тягу ручного тормоза, ослабьте контргайку регулятора тросика и отверните регулировочную гайку уравнителя (обратитесь к Главе Техническое обслуживание). Заметьте, что на некоторых моделях, чтобы получить доступ к регулировочной гайке, необходимо сначала отвернуть крепежные гайки и опустить теплоизоляционный щит выпускной системы. 6a. Вставьте отвертку через одно из отверстий под болт колеса в тормозном барабане, чтобы дотянуться до рабочего рычага ручного тормоза на ведомой тормозной колодке (обратитесь к иллюстрациям). 6b. Толкните рычаг, так чтобы колодки отошли от барабана насколько возможно. 6c. Снимите барабан и стяните распорную прокладку с поворотной цапфы.

МОДЕЛИ SCENIC

СНЯТИЕ

1. Барабан заднего тормоза снимается независимо от ступицы заднего колеса. 2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 3. Отверните два винта, крепящие барабан к ступице заднего колеса, и снимите барабан. Если сделать это не удается из-за подтормаживания тормозных колодок, выполните процедуру, описанную в параграфах 5 и 6 выше.

ВСЕ МОДЕЛИ

ОСМОТР

1. Аккуратно снимите с барабана пыль, образовавшуюся в результате износа колодок, стараясь не вдохнуть ее, поскольку это вредно для здоровья. 2. Очистите внешнюю сторону барабана и осмотрите ее на наличие повреждений и признаков износа; замените барабан, если необходимо. 3. Внимательно осмотрите внутреннюю поверхность барабана. Наличие неглубоких царапин на трущейся поверхности вполне допустимо, но если обнаружены глубокие бороздки, замените барабан. Обычно на внутреннем крае барабана образуется выступ, состоящий из смеси ржавчины и пыли, образовавшейся в результате износа колодок. Этот нарост необходимо соскоблить и отшлифовать обнажившуюся поверхность мелкой наждачной бумагой. Если перепад толщины образовался из-за износа трущейся поверхности, переточите барабан, учитывая указанное в Спецификациях предельное значение толщины, или замените его. 4. Если Вы подозреваете, что барабан чрезмерно изношен или стал овальным, измерьте его внутренний диаметр в нескольких местах, используя внутренний микрометр. Замеры должны быть выполнены на перпендикулярных друг к другу осях, чтобы определить овальность барабанов. Незначительную овальность можно устранить переточкой, если овальность чрезмерна, замените барабан.

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

УСТАНОВКА

1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие. 2. Убедитесь, что ограничитель рычага ручного тормоза стоит у края тормозной колодки. Нанесите на поворотную цапфу небольшое количество машинного масла и установите на нее распорную прокладку и барабан, стараясь не запачкать маслом колодки или трущуюся поверхность барабана. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора. 3. Повторите описанную выше процедуру на сборке второго заднего тормоза. 4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза. 5a. Поместите барабан в рабочее положение, затем установите шайбу (где применяется) и новую гайку ступицы. 5b. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 6. В заключение, установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.

МОДЕЛИ SCENIC

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Когда необходима замена тормозных колодок на Рено Логан

Срок эксплуатации колодок на Рено Логан неограничен, поэтому замена требуется только при возникновении неисправности или максимально возможном износе фрикционных накладок. Для надлежащего функционирования тормозной системы толщина колодки с учётом основания должна превышать 6 мм. Также замена требуется при установке нового диска тормозного механизма, отслаивания фрикционных накладок от поверхности колодок, замасливании накладок либо возникновении на них дефектов.

Управление автомобилем со стёртыми или неисправными колодками ухудшает эффективность системы торможения и может стать причиной аварии. Необходимость замены показывают такие симптомы, как стук, дребезжание, скрип при остановке автомобиля и увеличение тормозного пути. На практике колодки на Рено Логан стираются через 50–60 тыс. км пробега и начинают греметь.

Тормозной механизм заднего колеса со снятым барабаном: 1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колёсный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка

Виды и причины поломок

В процессе обслуживания автомобилей Renault Logan важно знать, что может стать причиной выхода из строя ключевых узлов. Особого внимания заслуживает тормозной диск, от исправности которого зависит эффективность системы и, как следствие, безопасность движения

Главная проблема — износ поверхности диска из-за регулярного трения. При этом менять колодки приходится чаще. Что касается вопроса, когда производить замену рассматриваемых элементов тормозной системы, однозначного ответа нет. Здесь должны быть учтены следующие параметры — качество узла, выбранный стиль вождения, правильность установки, своевременность обслуживания и прочие. При этом менять устройство необходимо в следующих случаях:

• Заметна явная деформация диска.
• Имеет место износ, диагностируемый по толщине.
• Появляются «буртики» по краям.

Быстрый износ тормозной колодки Рено может быть вызван низким качеством применяемых накладок. Такое возможно в случае, когда в составе последних присутствует большой объем твердых вкраплений. Последние буквально разрушают поверхность узла.

Как упоминалось выше, диски не любят активного вождения. Так, при регулярных разгонах и торможениях, а также при последующей езде по лужам возрастает риск деформации узла. В таких случаях диск неизбежно нужно менять. Кроме того, из-за резких температурных перепадов на поверхности металла появляются мелкие трещины. Это не удивительно. При активном вождении, когда вы часто нажимаете на тормоз, диск может прогреваться до 450-500 градусов Цельсия. Можно себе представить, что происходит с узлом при попадании на него холодной воды.

Появление даже незначительных деформаций вынуждает автовладельца заменить вышедший из строя узел. Если этого не сделать, то имеющиеся микротрещины со временем разрастаются, диск разрушается, и возрастают риски заклинивания механизма в процессе движения. Последствия могут оказаться весьма плачевными.

Но и это не все. В появившиеся зазоры попадает пыль и грязь, из-за чего на накладках разрастаются канавки. Менять в этом случае колодки не всегда рационально. Причина в том, что их приработка с диском занимает больше времени. При этом распознать проблемные колодки можно сразу — по характерному писку при нажатии на педаль тормоза. Если же звук исходит не во время торможения, а при движении на небольшой скорости, то это свидетельствует о появлении «буртика» на диске. Последний касается крайней части колодки, из-за чего и появляется характерный шум.

Когда обратить внимание на тормозной диск Рено? Существует несколько признаков, которые свидетельствуют о появлении проблем (кроме тех, что уже приведены выше):

• Появились сильные вибрации при нажатии на тормоз, имеют место рывки или посторонние (нехарактерные для авто) звуки.
• Толщина диска снизилась ниже установленной производителем нормы (этот параметр можно посмотреть в инструкции по эксплуатации авто). Для автомобилей Рено Логан он составляет 10,6 мм (для моторов типов K7J и K7M). Если же на машине установлен двигатель K4M, то минимальный размер диска составляет 20,7 мм. Учтите, что если проведенный осмотр показал выход из строя только одного диска на оси, а остальные пока еще не выбились из допустимой нормы, то менять все равно необходимо оба диска. В противном случае возможно отклонение траектории автомобиля в процессе торможения.

Для измерений используйте штангенциркуль. При выполнении работы будьте внимательны — делайте замеры в 3-5 точках для большей точности. Это обусловлено тем, что диск часто изнашивается неравномерно из-за наличия деформаций.

• Появился скрежет металлического характера. Это возможно в случае описанной ранее проблемы — когда «буртик» диска Логана соприкасается с колодкой.
• Даже при незначительном нажатии на педаль происходит блокировка тормоза.
• Визуально видны повреждения и прочие дефекты (деформация) на диске. Для диагностирования проблемы не обязательно снимать колесо — осмотр можно провести через отверстия в дисках. Заменять изделие обязательно при появлении борозд, задиров, трещин или прочих проблем.
• В рулевом колесе при нажатии на тормоз чувствуются сильные биения. В такой ситуации также рекомендуется без промедлений проверить тормозную систему Рено.

Во всех упомянутых случаях требуется замена поврежденного элемента. При этом используйте оригинальные детали, которые рекомендуются производителем автомобиля. В случае покупки неоригинальных запчастей сэкономить вряд ли получится. Низкокачественные детали служат меньше, и менять их приходится чаще. При этом помните, что речь идет о тормозной системе, от исправности которой напрямую зависит безопасность движения.

Какие задние тормозные диски можно поставить на Рено Логан (2 поколение)

Данный автомобиль можно смело относить к сегменту бюджетных ТС. При этом отличительной особенностью машины является наличие ЗДТ. Дисковые тормоза установлены по аналогии с Renault Sandero. Потому детали являются взаимозаменяемыми. Но лучше приобретать детали, специально разработанные для Logan. Цена их отличается не существенно.

Как и в случае с передними различаются ресурсы дисков оригинальных и аналогов

Важно помнить, что процесс установки подразумевает множество тонкостей. При помощи штангенциркуля нужно будет измерить диаметр посадочного отверстия. Нередко сторонние производители делают его несколько больше, чем на оригинальных деталях

Это приводит к вибрациям на большой скорости

Нередко сторонние производители делают его несколько больше, чем на оригинальных деталях. Это приводит к вибрациям на большой скорости.

Рекомендации и замечания

1. Повторимся, на ступичную поверхность в обязательном порядке наносим смазку, которая позволит не только плотно прилечь диску, но и избавит владельца от неприятной вибрации, а также обеспечит комфортный демонтаж (без «прикипания») при следующей замене.
2. В некоторых случаях бывает затруднительно снять суппорт с Renault Logan. Это объясняется плотным контактом колодок с рабочей поверхностью диска. Для ликвидации неприятного момента пользуемся отверткой или мелким зубилом, рабочую поверхность которого «вонзаем» между колодкой и диском. Надавливающим усилием в направлении поршня производим его отвод внутрь цилиндра тормоза. По достижении свободного пространства суппорт легко снимается с диска Renault Logan.
3. Как уже замечалось, при возможности заменяйте вместе с диском и комплект колодок. Это избавит старые и новые компоненты от потребности взаимно притираться. В данном варианте потребуется извлечение колодок и очистка их посадочных гнезд. Желательной мерой будет смазка направляющих, обеспечивающих подвижность суппортов.

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

• 1 — винт крепления корпуса цилиндра к суппорту
• 2 — корпус колесного цилиндра
• 3 — штуцер прокачки гидропривода тормозов
• 4 — болт крепления скобы к направляющему пальцу
• 5 — направляющий палец
• 6 — щит тормозного механизма
• 7 — диск тормозного механизма
• 8 — чехол направляющего пальца
• 9 — направляющая колодок
• 10 — суппорт
• 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Инструкция по замене тормозных дисков на Renault Logan

Итак, прежде чем приступать к выполнению данной процедуры, понадобится выполнить следующие подготовительные моменты:

1. Сорвать болты крепления переднего колеса

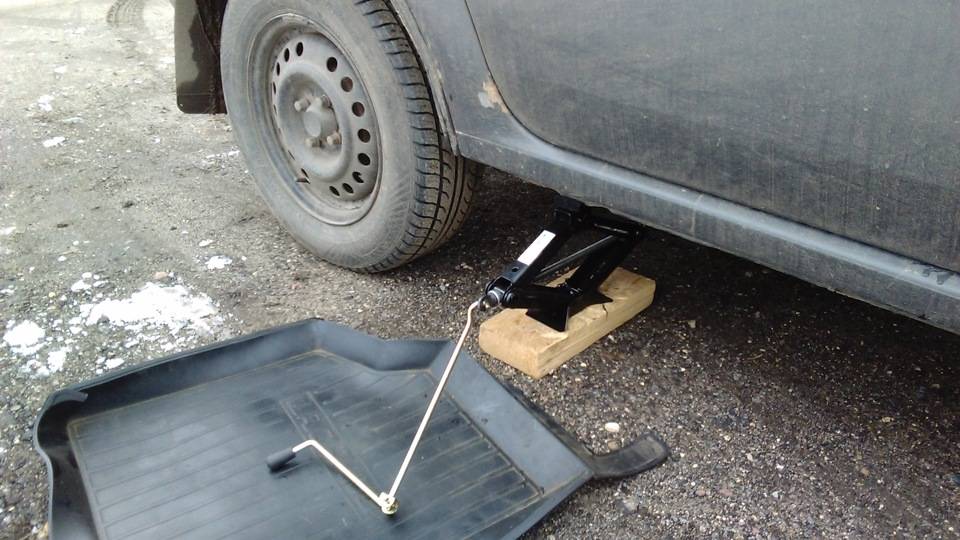

2. Поднять переднюю часть авто домкратом
3. Снять колесо
4. Открутить и снять суппорт

Видео обзор ремонта

Когда с этим справились, можно выполнять дальнейший ремонт. При помощи биты torx t40 откручиваем два винта крепления диска к ступице, как это показано на фото ниже.

После этого пробуем снимать диск. Если возникают трудности и он прикипел, то можно аккуратно постучать по нему молотком (только не по рабочей поверхности, а по месту соприкосновения со ступицей):

Обычно после нескольких ударов он без проблем потом снимается со ступицы.

При установке новых дисков стоит иметь ввиду, что поверхность ступицы необходимо тщательно почистить щеткой по металлу.

А также, нанести небольшое количество медной смазки на место соприкосновения диска и ступицы, как это наглядно продемонстрировано на фото ниже.

Это позволит снизить биение и вибрации при торможении, а также без проблем снять диск в дальнейшем при его последующей замене. Новый устанавливается в обратной последовательности. Колодки после этой процедуры необходимо установить новые, чтобы износ был равномерный и эффективность торможения была на должном уровне.

Цена оригинальных тормозных дисков на Рено Логан может составлять от 1500 до 2000 рублей за штуку. Более дешевые аналоги можно купить гораздо дешевле — начиная от 800 рублей за штуку.

голоса

Рейтинг статьи

Где найти рекомендации по выбору колодок

На рынке автомобильных запчастей реализуется множество разновидностей деталей. Сам французский концерн, выпускающий автомобили, не даёт чётких и конкретных рекомендаций. Лучше всего опираться на отзывы, которые были оставлены на специализированных форумах.

Приобретение будет оптимальным, если воспользоваться опытом, полученном от других водителей. И с производителем, которому можно доверять. Главным критерием для большинства остаётся оптимальное соотношение между уровнем цены и качества.

Во сколько обойдется замена на СТО

Каждый специализированный центр устанавливает свой уровень цен. Обычный уровень цен — от 500 до 1000 рублей за одну ось. Но цифры могут несколько измениться в большую или меньшую сторону. Всё зависит от того, какой сложности требуются работы.

Что касается самих деталей, то они так же не обойдутся в слишком крупные суммы. Минимальная цена колодок от неизвестного производителя начинается с 500 рублей. Самые дорогие версии могут стоить 2000 рублей. Остаётся только выбрать то, что устраивает по соотношению с качеством.

Это интересно: Замена амортизатора передней стойки Рено Логан: выявляем все нюансы

Признаки износа

Есть несколько симптомов, которые говорят о грядущей замене тормозных колодок «Рено Логан»:

• Ход рычага стояночного тормоза. Это касается задних «барабанов». Если ручник перестал держать, не всегда причина в ослабшем тросике. Возможно, у вас уже стерлись накладки. Исправный ручник должен удерживать автомобиль на 16-градусном уклоне за 3-4 щелчка. Если для этого приходится производить 6-7, вам срочно нужна замена задних тормозных колодок на «Рено Логане».
• Ход педали. Если тормоза начали «схватывать» только в конце, это признак изношенных колодок. Также стоит проверить герметичность самой системы – трубок и манжет. Возможно, они дали течь, и в системе отсутствует нужный уровень тормозной жидкости.
• Скрипы. При снижении скорости вы можете услышать характерный писк. Это говорит о том, что пора производить замену тормозных колодок. Но не всегда он может появляться. Писк будет только на тех колодках, которые оснащены механическим датчиками износа. Это небольшая пластина, которая при определенном износе фрикционной накладки начинает тереться о поверхность диска. Этот датчик абсолютно безвреден для тормозной системы и не вызывает повреждений на рабочей поверхности. Но когда колодки начали пищать, это говорит о критическом их износе.
