Меняем сальник распредвала на ВАЗ-2110 своими руками (+видео)

Ключ для помпы

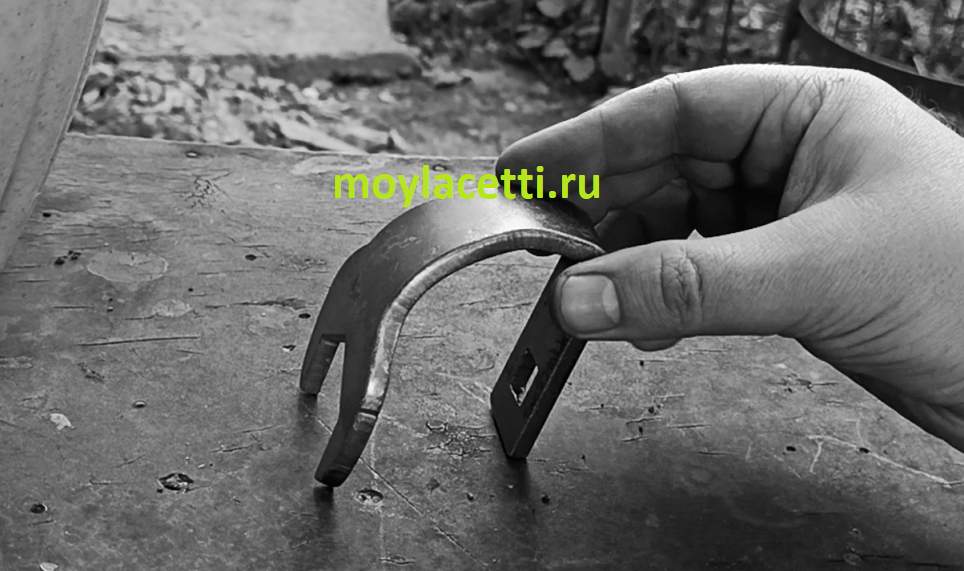

Чтобы провернуть помпу необходим ключ на 41 мм. Можно приобрести специальный ключ. Он выглядит вот так

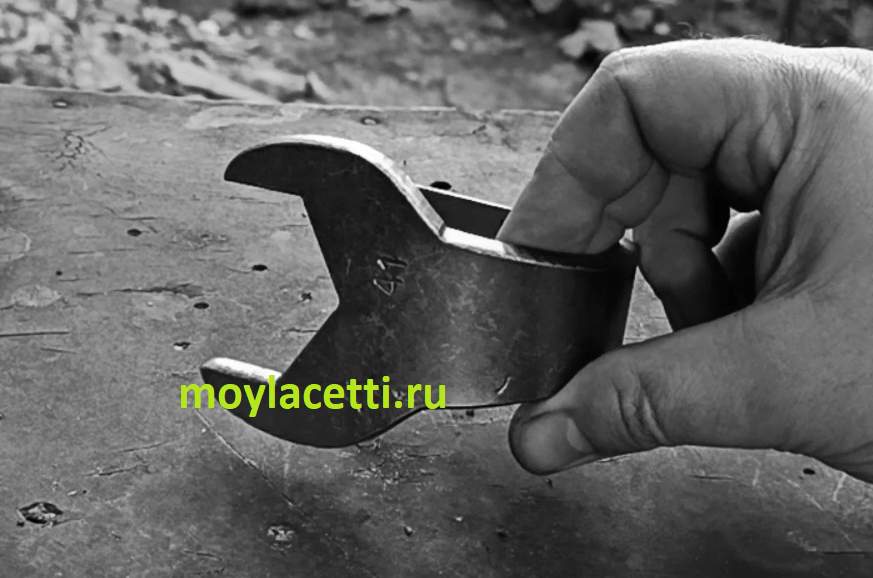

Либо обрезать обычный рожковый ключ на 41

И приварить к нему головку или что-то аналогичное.

Но лично я за первый вариант. Стоимость ключа у нас от 70 до 200 грн, в зависимости от производителя и толщины металла.

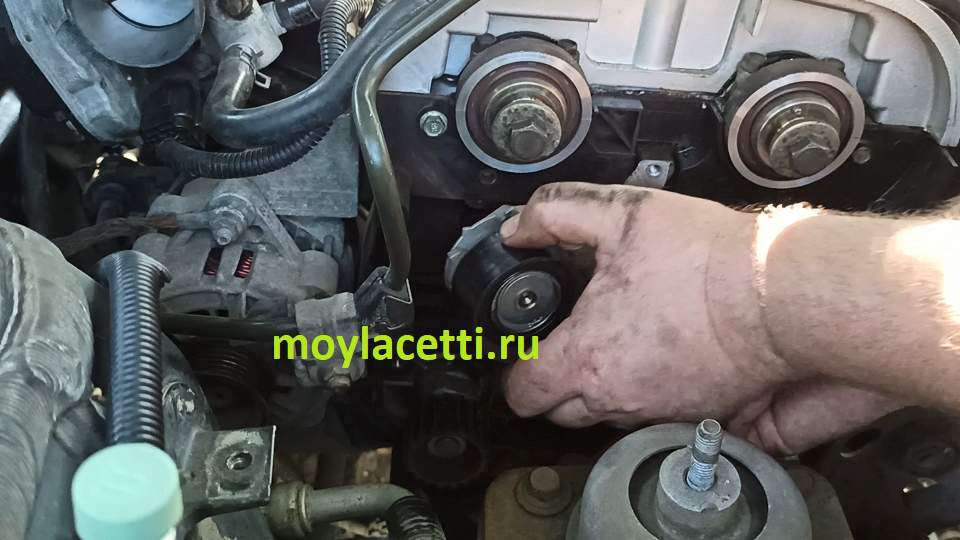

Работать им очень удобно

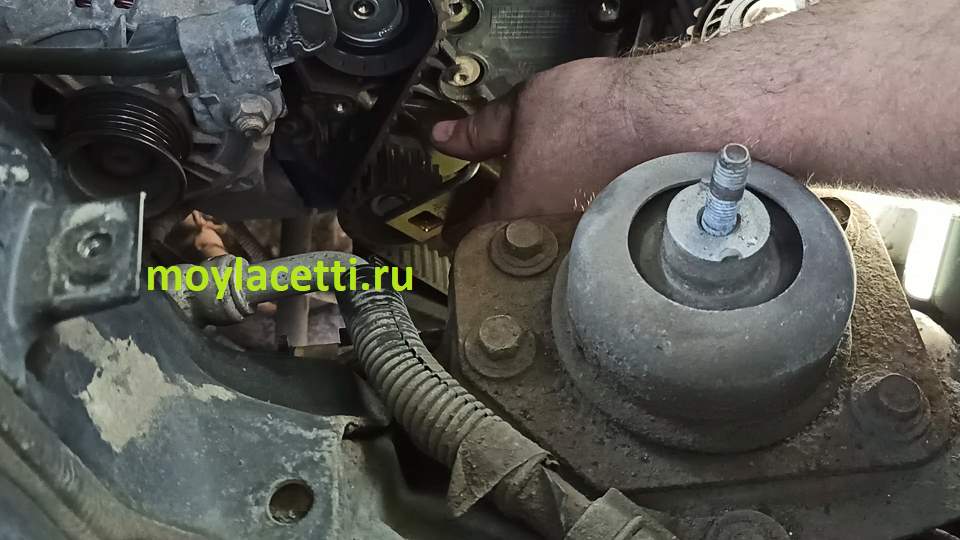

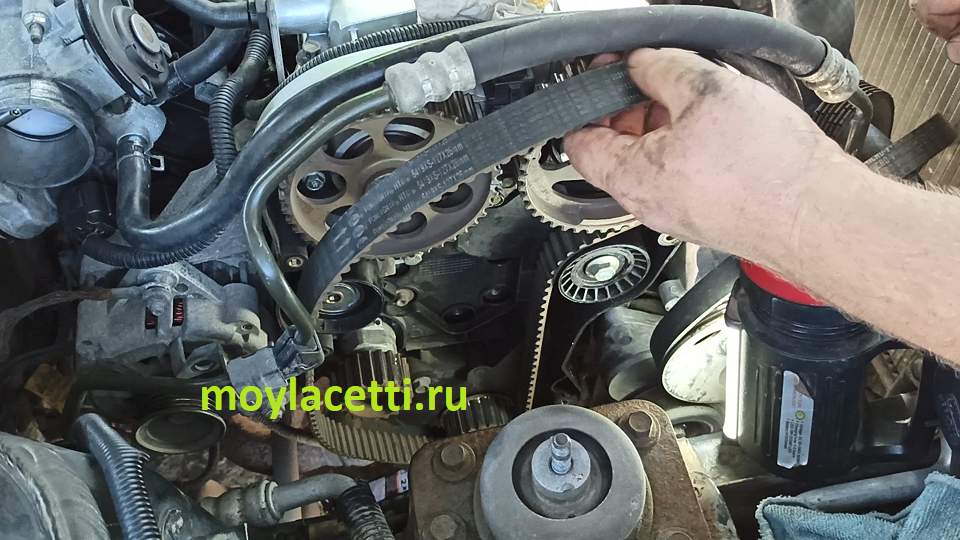

В общем, проворачиваем помпу против часовой стрелки и снимаем ремень

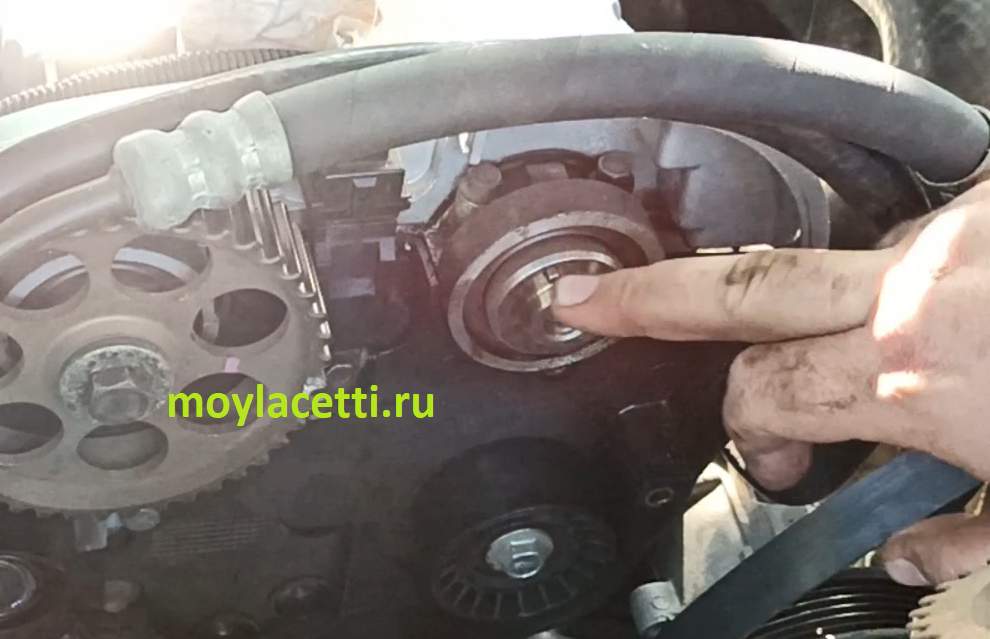

Обратите внимание на фото выше. Прослабляется только левая сторона ремня, а правая остается натянутой. Этот момент пригодится нам при установке нового ремня

Этот момент пригодится нам при установке нового ремня.

Откручиваем болты шкивов распредвалов. Если Вы забыли их сорвать заранее, пока ремень был еще установлен, тогда необходимо зафиксировать шкивы.

Важно! Не используйте для фиксации гайки или болты, помещенные между шкивами. Это неизбежно оставит следы на рабочих поверхностях шкивов. Затем эти повреждения будут разрушать ремень, что может привести к его обрыву!

Затем эти повреждения будут разрушать ремень, что может привести к его обрыву!

Важно! Не допускается проворачивание распредвалов при демонтированном ремне ГРМ!

Для удержания шкива можно использовать специальные приспособления. Я же использую стяжки пружин амортизационных стоек

Демонтируем шкивы.

Примечание. Шкивы разные. Левый отличается от правого. Левый просто выполняет работу по вращению распредвала. А правый еще работает с датчиком положения распредвала. И на нем имеется специальный отлив, выполняющий роль метки для датчика.

Положение шкива на распредвалу перепутать невозможно, так как на шкиву имеется отверстие

А на распредвалу специальный штифт

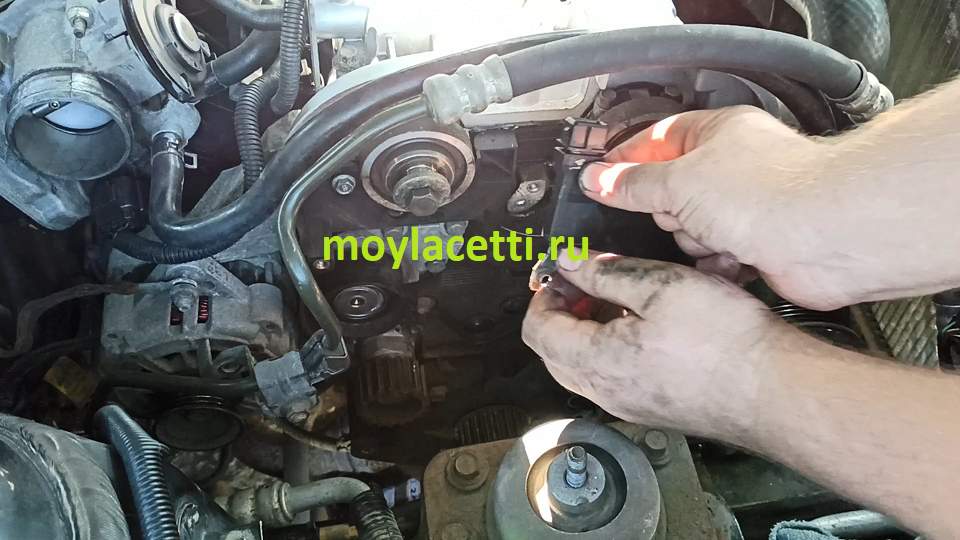

Откручиваем головкой на 10 мм два болта крепления ДПРВ и снимаем его

Головкой на 14 или на 15 мм откручиваем обводной ролик

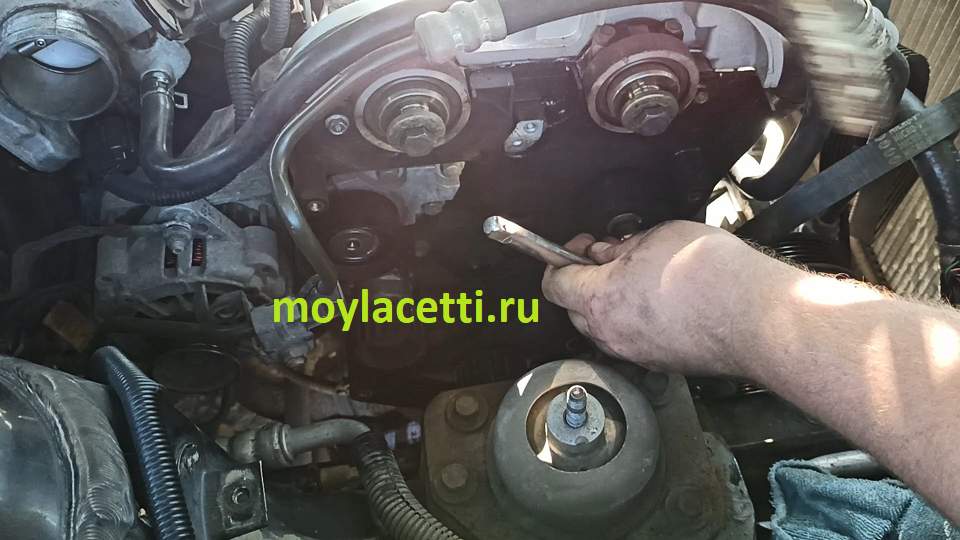

Головкой на 12 мм откручиваем три болта крепления натяжного ролика и снимаем его

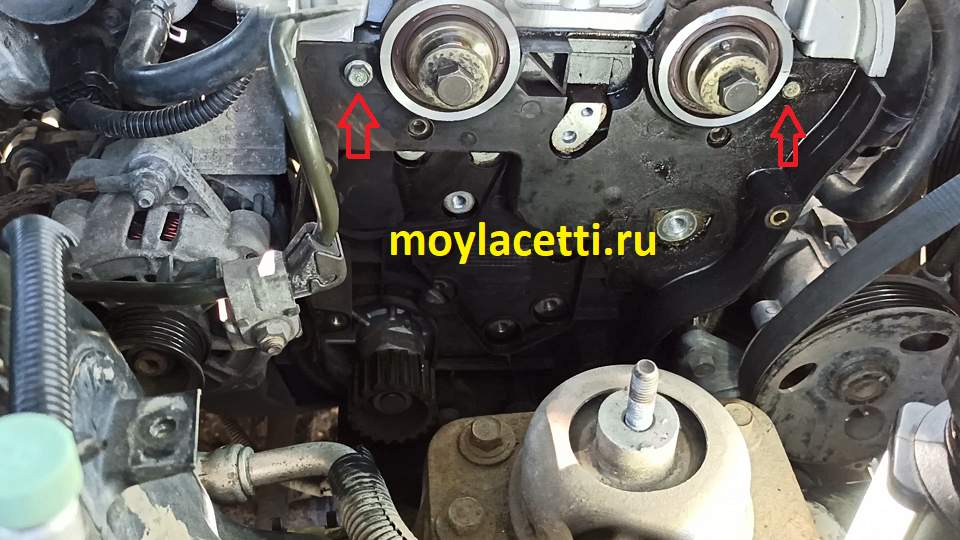

Выворачиваем болты крепления заднего кожуха ГРМ вот в этих местах

И демонтируем кожух

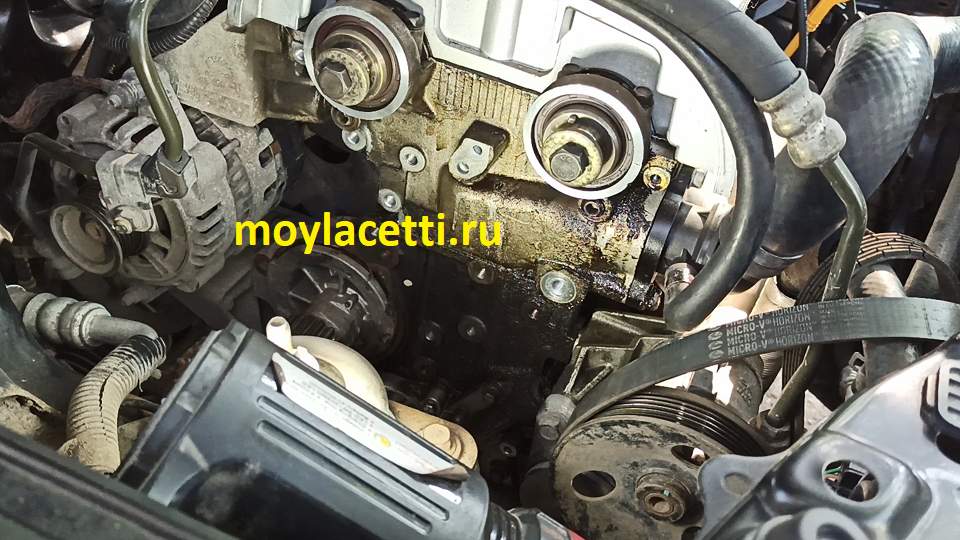

Всё в подтеках масла из-за алюминиевой клапанной крышки

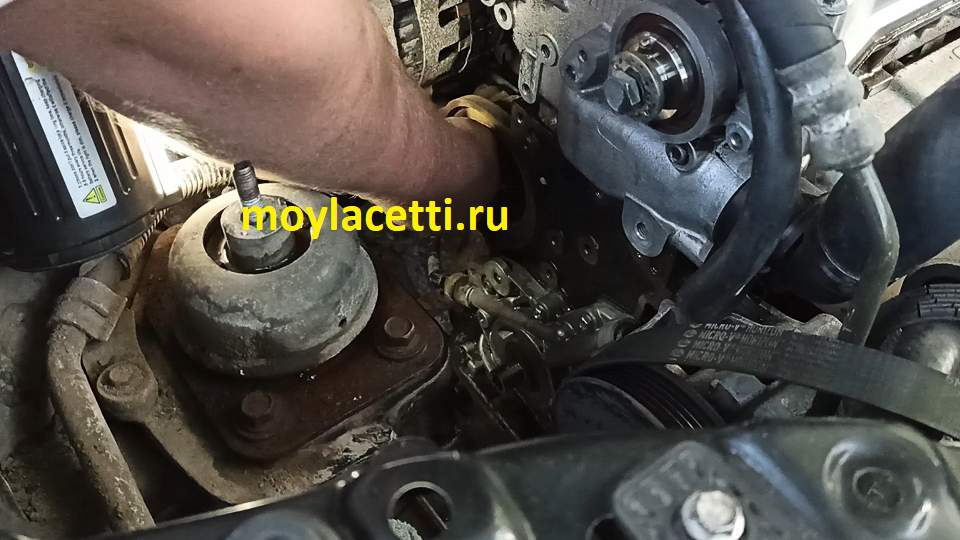

Выворачиваем болты крепления помпы и демонтируем ее

Чтобы демонтировать шкив коленвала, достаточно выкрутить болт коленвала и снять шкив

Осматриваем шкив и при малейших дефектах меняем его на новый.

Очень тщательно вычищаем посадочное место помпы. И обрабатываем его мелкой наждачкой, чтобы не осталось никаких наплывов и следов коррозии.

Примечание. Если идеально не подготовить это место, тогда помпа может стать с небольшим перекосом. А это приведет к тому, что ремень может начать сползать со шкивов во время работы двигателя!

На что влияет манжет

Чтобы оценить всю величину роли распредвального сальника, попробуем пойти от обратного. Рассмотрим подробнее, что может произойти, если сальник выйдет из строя и перестанет надежно выполнять свои задачи.

  1. Минимальный вред, который способен нанести неисправный манжет — это замасленность всего подкапотного пространства.
  2. Существенно повысится расход масла, придется регулярно добавлять смазку. Соответствующая сигнальная лампа постоянно будет об этом напоминать и вскоре начнет раздражать.
  3. Если снизится уровень масла, начнутся стуки клапанов, которые вскоре обязательно выйдут из строя. Это только вопрос времени.
  4. Неметаллические элементы подкапотного пространства, которые окажутся залитыми маслом, вскоре разрушатся, деформируются, перестанут качественно выполнять свои задачи.
  5. Попадание масла на контакты приведет к возникновению проблем с запуском двигателя.
  6. Начнет выдавать ошибки датчик положения распредвала. Это повлечет за собой повышение расхода топлива, поскольку ЭБУ не сможет регулировать подачу горючего на каждый цилиндр, везде нагрузка окажется одинаковой.

Проверка работоспособности

Прежде чем приступить к замене манжета, обнаружив следы масла на двигателе, нужно провести несколько проверочных мероприятий:

  • Вполне вероятно, что забилась система, которая отвечает за вентиляцию масляного картера;
  • В системе могут пережаться шланги, из-за чего возникла неисправность.

Если же проверка этих элементов показала, что все в порядке, придется заменить сальник.

Советуем обратить внимание на несколько важных моментов

  1. Запустите двигатель и прислушайтесь, не стучат ли клапана или не издает ли шум разболтавшийся распредвал. Здесь вам поможет обычный стетоскоп, который обеспечит более точную прослушку. Вполне вероятно, вам потребуется заменить манжет и распредвал, либо его составные элементы, ставшие виновниками появления стука.
  2. В некоторых ситуациях от стука позволяет избавиться простая замена ремня привода ГРМ.
  3. Проверьте двигатель на холостом ходу. Если работа движка при этом неустойчивая, либо с трудом удается запустить мотор, проверьте состояние датчика положения распределительного вала. Порой замена этого элемента возвращает мотору прежнюю эффективность работы.

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

Необходимый инструмент

Датчик коленвала ваз 2110 Для того чтобы поменять сальники, нужно подготовить следующий комплект инструментов:

  1. Набор ключей или головок. Среди них обязательно должны быть ключи на 10, 13 и 19.
  2. Несколько отвёрток.
  3. Плоскогубцы.
  4. Подготовить специальную ёмкость для слива масла. Её можно сделать из пластиковой канистры, которая разрезается на две части. Подойдут и разрезанные пятилитровые бутылки от воды.
  5. Новые сальники.

Сальник коленвала передний.

Сальник коленвала задний.

Артикулы

Что касается новых сальников, то лучше менять сразу передний и задний. Они ещё называются большой и малый.

  • Наиболее популярны детали от АвтоВАЗ, с артикулами 21080100516000 и 21081005034.
  • Более качественным является комплект сальников от фирмы ESPRA, имеющий каталожный номер E07418. Зарубежный производитель стоит в два раза быстрее.

Комплект фирменных сальников ESPRA.

Алгоритм замены

Для того чтобы заменить деталь, нужно выполнить следующую последовательность действий:

  1. В первую очередь нужно слить масло с двигателя. Для этого понадобится пустая ёмкость не менее четырёх литров.
  2. Далее снимается передняя крышка ремня ГРМ.

    Отворачивает два болта по бокам крышки.

    Выкручиваем один болт по центру крышки.

    Снимаем крышку ГРМ.

  3. Нужно поднять правую переднюю часть автомобиля с помощью домкрата и снять переднее колесо.

    Поддомкрачиваем передок и снимаем колесо.

  4. Распредвал нужно провернуть по часовой стрелке за болт. Нужно совместить метки на шкивах.

    Совмещаем метку на шкиве с установочным усиком на крышке.

  5. Коленчатый вал нужно обязательно зафиксировать.

    Можно зафиксировать коленвал отверткой…

    …или застопорить шкив распредвала.

  6. Снимается приводной шкив генератора.

    Сначала под капотом ослабляем натяжение ремня генератора, затем через арку колеса накидным ключом на 17 откручиваем болт и снимаем шкив.

  7. Далее нужно снять ремень ГРМ. Для этого натяжной ролик нужно повернуть, чтобы ремень был в самом ослабленном положении.

    Ослабляем ролик и скидываем ремень ГРМ.

  8. Снимается зубчатый шкив. Для этого используются две отвёртки.

    Обычно шкив легко снимается.

    Но может понадобится съемник.

Только после этого можно извлечь старый сальник. Для этого тоже нужно использовать отвёртку.

Под шкивом видим масло и старый сальник.

Вытаскиваем изношенный сальник и очищаем поверхности.

Перед тем, как установить новый сальник, нужно смазать его кромку машинным маслом. Только после этого он запрессовывается.

Если зубчатый шкив приржавел «наглухо» и съемника под рукой нет, смотрим видео о том, как снять шестерню третьим способом:

Задний сальник

Кроме того, для его замены понадобится снимать дополнительные узлы и детали. Если автовладельцу ВАЗ-2110 уже приходилось менять различные сальники, то он точно справится с этой задачей. Неопытный автолюбитель может попросить помочь знакомого, которому приходилось выполнять подобные работы.

Процедура происходит следующим образом:

  1. Нужно слить масло с коробки передач.

    Ключом на 17 отворачиваем пробку и сливаем масло в емкость, по окончании пробку ставим на место.

  2. Снимается колесо. Именно по этой причине и рекомендуется менять сразу два сальника, чтобы избежать лишних манипуляций по разборке.
  3. Выводится наружу ШРУС.

    Чтобы отвести привод, нужно открутить болты крепления шаровой опоры.

  4. Достаётся приводной вал вместе со ШРУСом.

    Выталкиваем шарнир с помощью монтажной лопатки.

  5. Снимается коробка передач. Перед этим нужно отсоединить тягу привода.

    Откручиваем реактивную тягу.

    Снимаем крышку картера сцепления.

    Выворачиваем болты крепления коробки.

    Вдвоем отводим в сторону коробку передач.

  6. Теперь нужно снять маховик.

    Перед снятием маховика ставим метки.

  7. Сняв маховик, видим сальник.

    Вид на сальник.

  8. Вынимается старый сальник с помощью отвёртки.

    Очищаем посадочное место от грязи и устанавливаем новый сальник.

Далее нужно смазать маслом и установить новый сальник коленвала. Происходит сборка в обратной последовательности.

Бывает, что старый сальник не получается вытащить отверткой, тогда на помощь придут саморезы. Более подробнее показано на видео:

Распределительный вал: назначение и функции

С помощью распредвала происходит синхронизация впуска и выпуска тактов работы ДВС.

У газораспределительного механизма (ГРМ) бывает нижнее и верхнее расположение клапанов в блоке цилиндров, все зависит от типа мотора в вашей машине. Производители современных автомобилей предпочитают ГРМ, у которого клапаны расположены вверху. Такая конструкция позволяет проводить ремонтные работы и обслуживание распределительного вала без особых проблем, потому что доступ к элементам ГРМ достаточно упрощен.

Распредвал и коленчатый вал силового агрегата связаны между собой конструктивно. Соединение осуществляется при помощи ремня или цепи, которые надевают на шкив распредвала и звезду коленвала. При помощи коленчатого вала приводится в движение распределительный вал.

Вероятно, наиболее эффективный шкив распредвала – это разрезная шестерня, применяемая в тюнинговании распределительного вала для того, чтобы увеличить мощность мотора.

Головка блока цилиндров содержит подшипники. В них осуществляют вращение опорные шейки распредвала. Во время ремонта для крепления опорных шеек используют ремонтные вкладыши распределительного вала. Через сквозное отверстие, которое делают в оси распредвала, смазывают трущиеся поверхности элементов. Сзади данное отверстие распредвала заглушают.

Наиболее важная часть в распределительном валу – это кулачки. Количество данных элементов соответствует числу выпускных и впускных клапанов двигателя. Именно они выполняют основные задачи распредвала – регулирование газораспределительных фаз мотора и порядка работы цилиндра.

Любой клапан имеет персональный кулачок, который открывает его, надавливая на толкатель. После того как сработает возвратная пружина, кулачок уходит с толкателя и клапан закрывается.

Кулачки распредвала расположены между опорными шейками. На каждый цилиндр приходится по два кулачка: впускной и выпускной. Помимо этого, шестерня, закрепленная на валу, запускает масляный насос и прерыватель-распределитель. Вдобавок к тому и эксцентрик, чтобы насос топлива заработал.

Газораспределительную фазу распредвала определяют опытным методом. Плюс к этому, играет роль и конструкция впускного/выпускного клапанов, и количество оборотов двигателя. Производители транспортных средств прописывают фазы распределительного вала мотора в виде диаграмм и таблиц.

На опоры распредвалов крепится верхняя часть распределительного вала, где передняя крышка – общая. В нее встроены фланцы, входящие в проточки в шейки распредвалов.

В развале блока цилиндров находится распределительный вал. За счет зубчатой или цепной передачи коленвал приводит его в действие. Распредвал при вращении способствует тому, что кулачки начинают оказывать влияние на работу впускных и выпускных клапанов. Данный процесс идет четко в соответствии с газораспределительными фазами и порядком работы цилиндров мотора.

Для верного установления фаз газораспределения существуют специальные установочные отметки, расположенные на шкиве привода либо на распределительных шестернях. Кулачки распредвала и кривошипы коленчатого вала расположены в строго определенной позиции, относительно друг друга.

Установка, выполненная по отметкам, позволяет соблюдать последовательность чередования тактов (режим работы цилиндров мотора). Данный порядок имеет зависимость от расположения и конструктивных особенностей коленвала и распредвала.

Слово «сальник» или «уплотнитель» осталось с давних времен. Тогда, чтобы уплотнить подвижные элементы конструкции, использовали пеньку, пропитанную жиром. Вот и получилось непонятное на первый взгляд слово «сальник». Конечно, сегодня трудно представить сальник, который выполнен из такого материала. Для изготовления нынешних уплотнителей используют современные и надежные материалы.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

  1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
  2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

  1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Прайс-Лист

  • Спецпредложения
  • Запчасти КАМАЗ
  • Запчасти КАМАЗ-5490
  • Запчасти МАЗ, ЯМЗ
  • Запчасти ЗИЛ
  • Запчасти ЗМЗ, к а/м ГАЗ
  • Запчасти на легковые Волжанки
  • Запчасти для Газелистов
  • Запчасти на грузовые Газоны
  • Запчасти на гусеничку ГАЗ-71
  • Запчасти УАЗ, УМЗ
  • Запчасти КрАЗ, БелАЗ
  • Запчасти УРАЛ
  • Запчасти АВТОБУСЫ
  • Запчасти АМАЗ
  • Запчасти ИКАРУС
  • Запчасти КАВЗ
  • Запчасти ЛАЗ
  • Запчасти ЛИАЗ
  • Запчасти НЕФАЗ
  • Запчасти ПАЗ
  • Прочие автобусы
  • Тракторы, ком.техника, навесное оборудование
  • Тракторы и мотоблоки
  • Коммунальная техника
  • Навесное и прицепное оборудование
  • Запчасти для ТРАКТОРОВ и СПЕЦТЕХНИКИ
  • JCB – запчасти на спецтехнику
  • Автокран (КС-3577, КС-4517 и др.)
  • АМЗ (А-01, А-41, Д-440, Д-442, Д-447, Д-461, Д-467)
  • Амкодор (ТО-18, ТО-28, ТО-30 и др.)
  • АТЗ (Т-4А, ТТ-4М)
  • ВгТЗ (ДТ-75)
  • ВМТЗ (Д-120, Д-144, Д-130, Д-145Т)
  • ВТЗ (Т-25, Т30А-80, ВТЗ-2048)
  • ЛТЗ (Т-40, ЛТЗ-55, ЛТЗ-60)
  • МКСМ, UNC, DETVAN
  • МТЗ – запчасти для тракторов
  • ОТЗ (ТДТ-55)
  • ПТЗ (К-700/701/702/703/704)
  • ХТЗ (Т-150, МТ-ЛБ)
  • ЧТЗ (Т-130, Т-170, Б-10, Б-12, Б-170, Т-10М, ДЭТ-250)
  • ЮМЗ – запчасти для тракторов
  • Прочая спецтехника и тракторы
  • РВД – шланги и рукава высокого давления
  • Запчасти и двигатели ММЗ

Как поменять передний и задний сальники коленвала ВАЗ 2110

Что понадобится для замены:

  • накидные ключи или набор головок «на 10», «на 13», «на 19»;
  • плоскогубцы;
  • отвертка;
  • ёмкость для слива смазки;
  • новые уплотнительные кольца.

При замене сальника коленвала лучше приобрести сразу комплект, благо, стоят они не дорого — большой сальник от производителя ВАЗ с артикулом 21080100516000 около 150 рублей, а малый сальник с артикулом 21081005034 — около 60 рублей. Также можно приобрести комплект сальников от ESPRA, каталожный номер E07418, стоимостью 420 рублей.

Цена указана на весну 2020 года по Москве и области.

Замена переднего сальника коленвала ВАЗ 2110

  1. Сливаем масло с двигателя в емкость объемом не менее 4 л.
  2. Снимаем переднюю крышку ГРМ.
  3. Снимаем правое колесо. Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения меток на зубчатых шкивах.
  4. Фиксируем коленчатый вал от проворачивания.
  5. Отворачиваем болт крепления шкива привода генератора, снимаем шкив привода генератора.
  6. Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен. Снимаем ремень ГРМ.
  7. Поддеваем двумя отвертками зубчатый шкив коленчатого вала и снимаем его с носка коленчатого вала.
  8. Поддеваем отверткой сальник и извлекаем его из крышки масляного насоса.
  9. Смазываем рабочую кромку нового сальника моторным маслом и запрессовываем его.

Замена заднего сальника коленвала ВАЗ 2110

Задний сальник коленчатого вала запрессован в крышку сальника. Для осуществления замены потребуются снятие дополнительных деталей и механизмов, и как следствие, высокая квалификация исполнителя, поэтому для замены заднего сальника рекомендуется обращаться на станцию техобслуживания. Но, если вы решились на замену заднего сальника ВАЗ 2110, вам поможет следующая инструкция:

  1. Сливаем масло с двигателя и с КПП.
  2. Снимаем колесо.
  3. Выводим ШРУС из отверстия шаровой опоры подшипника.
  4. Вынимаем вал привода со ШРУСом.
  5. Отсоединяем тягу привода переключения передач.
  6. Отворачиваем болты крепления КПП и отводим коробку передач от двигателя. Снимаем КПП.
  7. Откручиваем шесть болтов крепления кожуха сцепления к маховику, вынимаем его.
  8. Отвинчиваем шесть болтов крепления маховика к коленвалу, снимаем его.
  9. Поддеваем отверткой сальник, извлекаем его из держателя.

Замена сальника своими руками

Процесс замены сальника распредвала практически одинаков на всех машинах. После определенного пробега, в зависимости от автомобиля, в районе шкифа и сальника распредвала, появляются пятна моторного масла, и с каждым прибавлением километров они увеличиваются. Это значит, что нужно заменить сальник распредвала. Как сделать это самому вы узнаете ниже.

Дело даже не в том, что вы теряете масло, а в том, что оно попадает на шкиф и зубчатый ремень привода распредвала, а такой поворот событий уже опасен. От горячего моторного масла начинает портиться резина ремня, от чего сразу сокращается его ресурс, помимо этого ремень становится еще и скользким, а это может быть чревато проскальзыванием его зубьев на зубьях шкифов.

Этот может в результате сказаться на загинании клапанов или в появлении на поршнях трещин. В любом случае от масляных потеков необходимо избавляться, то есть нужно заменять сальники.

Лучшим вариантом будет не наносить метки своим маркером, а прокручивая за болт на шкифе коленвала в направлении часовой стрелки, выставить все шкифы по заводским отметкам, которые есть на шкифе и на блоке двигателя (их нужно уточнить в мануале своего мотора, так как на разных двигателях могут быть разные метки).

Бывает и такое, что на двигателе нет меток, а есть только на шкифе распредвала, следовательно, метку на шкифе установить напротив плоскости разъема головки и блока двигателя, но лучше всего уточнить в мануале.

1.Для начала необходимо открутить болты и снять защитную крышку ремня ГРМ.

2. Затем нужно снять клапанную крышку, открутив болты ее крепящие.

3.Потом начинаем ставить метки на ремне и шкифах распредвала. Делается это для того чтобы потом все с точностью собрать назад разобранные детали.

4.После этого необходимо ослабить фиксацию натяжного ролика ремня и ослабить натяжение ремня.

5.Далее снимаем аккуратно ремень со шкифов распредвала.

6. Откручиваем ключом тот болт, который крепит шкиф распредвала, лучше всего застопорить шкифы во избежание поворотов, при помощи монтировки.

7. Далее нужно снять шкиф или шкифы, если их два, при помощи съёмника с конца распредвала, и помечаем где, был какой шкиф.

8. Снимаем шпонку с распредвала. И при помощи отвертки или пинцета снимаем наш сальник, аккуратно чтобы не повредить поверхность распредвала, по которой трется сальник.

9. Затем наружную поверхность сальника смазываем герметиком, а внутреннюю моторным маслом и надеваем на распредвал, потом запресовываем. Если у вас двигатель с двумя распредвалами, то необходимо заменить два сальника.

10.После замены сальника начинаем собирать все детали, сначала ставим шпонку на место.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
