Замена сайлентблоков передних рычагов Рено Логан своими руками: видео

Замена сайлентблоков Renault Logan своими руками

Замена сайлентблоков

Renault Logan на передних рычагах и задней балки процесс не сложный, однако поковыряться придется. Сразу скажем, что данная инструкция подойдет не только для Renault Logan, но и для Sandero и даже LADA Ларгус. Что бы заменить сайлентблоки на нижних рычагах передней подвески, их необходимо будет снять.

Замена сайлентблоков задней балки Renault Sandero

Все тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески Renault Logan, соединенными через сайлент-блоки с кузовом. Кроме этого, сайлентблоки воспринимают все неровности дорог. То есть, чем хуже дороги и чем агрессивнее вы ездите, тем быстрее сайленблоки приходят в негодность.

Сразу отметим, что производитель рекомендует заменять нижний рычаг Логана вместе с сайлентблоками в сборе. Но если вы хотите сэкономить, то все в ваших руках. Для выпрессовки сайлентблока вам понадобятся тиски и пару оправок подходящего размера.

Замену задних сайлентблоков Renault

Logan проводим (как в случае и с передними рычагами) в случае разрывов или отслоения резины шарнира. Для этого нам необходимо будет вывесить заднюю часть автомобиля. Снимаем колесо со стороны демонтируемого сайлент-блока, если есть ABS снимаем с балки жгут с проводами и выводим трос стояночного тормоза из проушины кронштейна балки. Отсоединяем нижнее крепление амортизатора от рычага балки и отворачиваем гайку болта крепления рычага к кронштейну и три болта крепления кронштейна к кузову. Это позволит приопустить нужную нам часть балки и вытащить болт крепления рычага. Смотрим фото.

READ CUPRA Formentor VZ5 высшее выражение производительности

Вот он наш задний

сайлентблок RenaultLogan во всей красе, но как же его вытащить?

Собственно, что бы извлечь сайлентблок из проушины балки вам понадобится пилка по металлу. Вставляем полотно ножовки по металлу в отверстие резинового массива сайлент-блока и распиливаем пластмассовую наружную втулку сайлент-блока, такая операция позволит ослабить конструкцию и легко выбить содержимое.

Теперь нужна проставка или отрезок трубы подходящего диаметра, которым мы выбиваем старый сайлентблок из проушины рычага. Перед запрессовкой нового сайлентблока очищаем отверстие в рычаге балки. Вставляем сайлент-блок в отверстие рычага, сориентировав его по меткам. Если вставить его по другому, он долго не проработает, разорвется.

Для запрессовки нового рычага необходим чашечный съемник, с помощью которого и проводим запрессовку. Фото прилагается.

Сделать подобное приспособление можно своими руками. Достаточно найти длинный болт с гайкой, пару больших шайб и обрезки труб подходящего диаметра. При установке рычага балки с новым сайлентблоком производитель рекомендует затянуть моментом в 125 Нм или 12.5 кгс·м.

Замена сайлентблоков задней балки на Рено Логан, Сандеро, Ларгус, Логан2, Дастер 2×4

Сайлентблоки в подвеске Renault Logan требуют своевременности своей замены. Регламентированного периодического интервала по данной процедуре не существует, поэтому рекомендуется не пренебрегать проверками состояния данных узлов. Только регулярная диагностика позволит осуществить качественный ремонт и уберечь владельца модели Renault Logan от череды выходов из строя элементов подвески.

Сайлентблоки рычага перед. renault logan. Блог, объявления, видео

Фото
Замена сайлентблоков передних рычагов — бортжурнал Renault Logan спелая вишня |
Видео

Данная видео инструкция по замене сайлентблока переднего рычага подойдет не только к автомобилям Renault Logan, но и Сандеро, Лада Перед тем как снять рычаг Логан, нужно открутить шаровую от поворотного кулака (головкой на.

Renault Logan спелая вишня › Бортжурнал › Замена сайлентблоков передних рычагов. Ранее Список запчастей и артикулов Рено Логан для ТО Далее Шаровая Рено Логан.

Renault Logan, 1.4, Authentique, 2006 г. После прохождения ТО (60 тыс. км) в рекомендациях было написано: сайлентблоки передних рычагов (легкий люфт). Поз.

Конечно, на рынках или у перекупщиков можно найти многое, но и гарантии в этом случае сомнительные. Вопросы по работе форума. Каждый владелец Логана сможет что-то подобрать, исходя из своих предпочтений и финансовых возможностей. РЫЧАГ ПОДВЕСКИ ПЕР ЛЕВ МЕТ.

Renault Kangoo Форум клуб Рено Кангу. Вопросы эксплуатации, отзывы владельцев, советы по ремонту. Ответ: сайлентблоки переднего рычага особых уводов руля не было, однако стуки на неровностях были. А дергал подвеску я со многими знакомыми и точно никто не мог понять из- за чего стучит, пока не вытащил шаровую и не отвел стабилизатор, тогда сразу видно. Но это лирика, просто интересно можно пока так ещдить или опять все разбирать и заваривать. Ответ: сайлентблоки переднего рычага Особенно при торможении нагрузка на задние проушины большая,и если дырки раздолбаны,то будет дальше разбивать,пока рычаг не упрётся в кузов…

Найти ещё сообщения от demivale. Если кто будет менять рычаги посмотрите на этот момент тоже и пожалуйста напишите как у вас. Ответ: сайлентблоки переднего рычага Еще вопросик по затяжке сайлентблоков. Еще вопрос — я сначала прикрутил стабилизатор , наживив гайками рычаг, а потом поставил машину и закрутил сайлентблоки. Если сначала затягивать сайленблоки на стоящей машине, то болт теоретически сместится наружу авто и потом уже прикручиваем стабилизатор.

Ответ: сайлентблоки переднего рычага Если затягивать в загруженном,иначе нагрузки разные получатся при работе рычага… Ах у ели,ах у ёлки,ах у ели злые волки.

Я все время спускал вам сквозь пальцы, но если я кого-то за что-то поймаю, то это будет его конец! Сейчас разберусь как следует и накажу кого попало! Найти ещё сообщения от Громов Сергей. Ответ: сайлентблоки переднего рычага. Еще вопросик по затяжке сайлентблоков. Ответ: сайлентблоки переднего рычага логически понятно что если в машине ездить на пустую в одиночку, то значит затягивать просто с водителем.

Поэтому и вопрос чья теория правильней. Второй вопрос действительно актуален только в случае если отверстия ушей больше диаметра болтов и особенно если они овальные. Как раз в скором времени после я и стал часто ездить на диагностику подвески из-за стуков, но в сервисах находили причины во всем кроме сайленблоков. В любом случае на лифтованной подвеске у сайлентов ход больше, поэтому скорей всего и вероятность отрыва больше.

Что касается под какой нагрузкой затягивать сайленты? Для примера привожу цитату с другого форума:. Привожу полный текст ответа официального представителя автоВАЗа :.

ТЕМА ВОПРОСА: Вопросы по эксплуатации. Подскажите пожалуйста,как правильно затягивать резино-металлические соединения на Самаре; на полностью груженной машине, или пустой. В книгах по ремонту указываются оба варианта. По здравому смыслу и принципу работы сайлентблоков ,более правильный вариант с грузом, но он в литературе встречается реже и на сто его не применяют. Что пишется в заводской документации и ваше мнение? По заводской технологии все сайлент -блоки затягиваются с положенным моментом затяжки только на нагруженной подвеске и не только на Самаре, но и на «классике» и др.

Иначе при постановке автомобиля на пол и при воздействии нагрузки все сайлен-блоки провернутся. Произойдёт развулканизация и соединения проходят очень недолго. Ремонтируйте свои авто правильно и требуйте этого на сто. Еще смотрю рекомендуют в канале на ютюбе «Ремонт рено своими руками» сайленты делфи для логана. Так что в будущем можно самому запрессовать что-то из относительно проверенного другими: сасик, делфи, трв.

Хотя честно скажу к сасику у меня неоднозначное мнение, было что купил две рулевых тяги сасик, так одна вкрутилась в рейку, а вторая была с недорезанной резьбой и пыльники у них по сравнению с лемфердером быстрее трескаются, на тех же тягах.

Замена передних сайлент-блоков Renault Logan (Рено Логан) – Статьи – LOGAN & SANDERO – Руководства по ремонту

Покупаем сайлент-блоки от Audi Б3, Б4 (86-94 г.в.), из нижнего рычага. Подготавливаем хорошие тиски, дрель, сверло или фрезу для развальцовки с 10 диаметра на 12. Я взял 11 и 12 свёрла. Сайлент-блоки у Audi короче по внутренней втулке на 2 мм. Я прикупил ешё две шайбы 2 мм для подкладывания, но это необязательно.

Инструмент, запрессовыватель от сайлент-блока рычага передней подвески ВАЗ-2108.

Дополнительно могут понадобиться шайбочки или проставочки.Самое важное и неудобное – протягивать сайлент-блок на загруженной подвеске. Блоки протягиваем обязательно в рабочем положении

Сайлент-блок.

Выше – рассверленный новый сайлент-блок, ниже – уже снятые родные.

Запрессовыватель.

Смазываем и зачищаем.

Открепляем стойку стабилизатора.

Открепляем штангу.

Открепляем шаровую опору.

Откручиваем передний сайлент-блок.

Откручиваем задний сайлент-блок.

Отделяем рычаг.

Смазываем ВД, вырезаем тело сайлент-блока, затем выбиваем его из корпуса.

Новый сайлент-блок должен стоять так.

Протягиваем под нагрузкой. Ставим в обратном порядке.

Как поменять рычаг?

Чтобы успешно была поменяна рулевая тяга и втулки, потребуется подетально разобрать обозначенный узел. Лучшим вариантом будет обратиться к профессионалам, поскольку процесс предусматривает наличие специализированного инструмента и достаточного специфического опыта. Конструктив узла в авто Renault Logan классифицируется как сложный, чему подтверждением может служить масса видео материалов, присутствующих на просторах сети.

Передняя подвеска Reno требует особого внимания в части установки новых сайлентблоков и шаровой опоры. Для решения задачи требуется демонтаж (замена) переднего рычага (фото).

Наибольшую сложность у многих автолюбителей вызывает установка нового подшипника ступицы (его фото ниже).

Сильное механическое воздействие. Рычаг часто повреждается при попадании автомобиля в аварию или после «влетания» в яму на большей скорости. В этом случае металлический узел деформируется.
Появление ржавчины. Если деталь выполнена из легкосплавных материалов, то такая проблема для него не опасна.

торцовым ключом, размер которого «30»;
накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
молотком, монтировкой и отверткой с плоским профилем;
съемником.

Удаление «старых» сайлентов

Проводя замену, труднее всего будет избавиться от «старых» сайлентблоков. Действия выглядят так: фиксируем рычаг и сверлом d=3-4 мм делаем набор отверстий по кругу. Затем электролобзиком, установив пилку с мелким зубом («A» или «B»), распиливаем резину. Здесь можно использовать и обычный лобзик.

Была распилена внешняя втулка

На последнем шаге, проложив бруски из дерева, рычаг закрепляют в тисках. Внешнюю втулку распиливают ножовкой по металлу. И старайтесь не задеть металл рычага, чтобы он не проржавел.

Случай из практики

От владельцев можно слышать, что резина легко режется ножом. Может, так оно и есть, когда пробег составляет около 100 т. км.

Пробег 60 000 по плохим дорогам

На пробеге 170 тысяч втулка у многих выкрашивается. По идее, она остаётся целой, но только пока рычаг не снят.

Замена рычагов рено логан своими руками — Автомастер

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено логан

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

Переднее колесо поддомкрачивают и снимают;
Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку; Основная тяга – трубка и гайки
Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз; Предпоследний шаг по демонтажу
Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Шаровая опора (не Рено)

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

Регламентные операции:

Артикулы

Фирма Рено выпускает сайлентблоки и по отдельности, и в сборе с рычагами. Обозначается деталь так: 6040002245 (60 40 002 245). Аналоги:

26304 (FEBI)
60 92 6304 (SWAG)
TD729W (DELPHI)
C8617 (LYNXauto)
30292 (ASAM)
4500001 (FORMPART)
53210 или 33124 (MAPCO)
FZ90454 (FORTUNE LINE)
L25819 (MONROE)
38DC1002 (AS METAL)
V46-0268 (VAICO)
MGZ-508014 или 72-1956 (MAXGEAR)
5103924 (NK)
F8-7977 (OPTIMAL)
D300165 (DENCKERMANN)
4340201409 или EMS8502 (JP GROUP)
DC11001 или B56112 (RIW)
57-00732 (TALOSA)
8500 25819 (TRISCAN)
77-00862-SX (STELLOX)
31242 01 (LEMFORDER)
RESB3746 (MOOG)
JBU751 (TRW)

Вроде бы, хвалят последние три. Но лучше оригинала нет ничего. А самый дешёвый аналог выпускает фирма SWAG.

Срок хранения каучука – 5 лет. Для фторкаучука цифра увеличивается вдвое

В общем, при выборе запчастей обращайте внимание на дату изготовления. Каучук в чистом виде при изготовлении сайлентблоков не используется, но лучше не покупать то, что выпущено 7 или 8 лет назад

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

снять колесо;
снять суппорт;
открутить и выбить шаровую опору;
снять рычаг (при первом методе);
выпрессовать старую опору;
впрессовать новую;
собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.
Демонтируйте суппорт
Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.
Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую
Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).
Если старый пыльник цел, лучше сохранить его
Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.
Будьте внимательны при работе с посадочным гнездом шаровой
Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Выбор запчастей

Чтобы осуществить правильный выбор долговечной детали для Renault Логан, необходимо руководствоваться качеством изготовления и известностью производителя. Существует много производителей, которые изготавливают резинометаллические соединения для автомобилей Рено всех типов, одной из них является компания lemforder. Запчасти компании lemforder устанавливаются непосредственно на заводе Рено при изготовлении автомобиля.

Также, чтобы найти необходимую деталь лучше воспользоваться оригинальным артикулом, который будет соответствовать вышеупомянутой фирме. Артикул можно разглядеть на боковой части детали, если данный номер был повреждён, его можно найти в электронном каталоге запчастей Рено, а также узнать, сколько стоят эти запчасти. Благодаря артикулу можно осуществить поиск и покупку абсолютно любой детали вашего Рено Logan.

Чтобы осуществить работу по замене сайлентблоков рычагов, а также задней балки на Рено Логан, необходимо обладать специальным набором инструмента, а также съемником для перепрессовки нужных деталей.

Автомобильный подъемник, так как в данном случае домкратом обойтись невозможно.
Съемник для выполнения работ по замене вышеупомянутых деталей.
Набор накидных ключей размером от 10 до 32 миллиметров.
Комплект торцевых головок, оборудованных трещоткой и длинным воротком.
Густая смазка, а также набор ветоши для очистки полостей установки.
Молоток, весом 1 килограмм или небольшая кувалда.

В дополнение к инструменту, чтобы произвести самостоятельный ремонт и замену подвески Renault Logan, вам необходимо будет пригласить своего друга в качестве помощника, так как дополнительная пара рук не будет лишней в данном процессе.

Для того, чтобы осуществить замену резинометаллических деталей на Renault Logan своими руками, необходимо демонтировать рычаги подвески. Чтобы это сделать правильно и не навредить конструкции автомобиля, читайте следующие инструкции.

Установите ваш Renault Logan на подъемник, после чего демонтируйте колеса.
С помощью набора торцевых головок и накидных ключей, открутите болт крепления шаровой опоры к поворотному кулаку Логан.
Рычаг удерживается двумя болтами на подрамнике. Для удобного и правильного демонтажа рычага необходимо открутить эти элементы, тем самым рычаг окажется у вас в руках.
Чтобы произвести замену детали Renault Logan, необходимо установить съемник в специальные пазы и произвести демонтаж отработанных элементов.
Тщательно очистите полость установки и произведите смазку тонким слоем, после чего произведите монтаж новых деталей.

При замене новых резинометаллических элементов Renault Logan необходимо учитывать расстояние между кронштейнами крепления рычага, иначе установить обслуживаемую деталь будет невозможно.

Для этого лучше произвести замеры заранее, и вы будете знать, сколько допуска оставить для зазора.

Если все размеры правильно соблюдены, можете производить монтаж всей конструкции

Внимание! После установки рычага на Логан не крепите его к шаровой опоре, расположите его в одной плоскости с балкой, после чего произведите затяжку двух болтов, только после этого можно собирать всю подвеску

Чтобы поменять вышеупомянутые детали, вам необходимо иметь небольшой опыт в подобной работе.

Чтобы обслужить заднюю балку своими руками и заменить на ней сайлентблоки, необходимо демонтировать всю конструкцию целиком. Конечно, если вы обладаете специальным инструментом, данную процедуру можно выполнить без демонтажа конструкции.

Установите автомобиль на подъемник, после чего снимите задние колеса.
Ослабьте болты крепления амортизаторов и демонтируйте пружины.
После того, как вы сняли пружину, необходимо завернуть болты крепления нижней части амортизаторов к балке.

Таким образом, задняя конструкция останется висеть на амортизаторах, и нам будет удобно производить ремонт.

Открутите два болта передней части задней балки, после чего установите опорную стойку под центральную её часть.
Установите инструмент в специальные места и произведите демонтаж старой детали.
Тщательно очистите поверхность полости установки, после чего запрессуйте новую деталь с помощью мини пресса.
Установите крепления задней балки на свои места, но не затягивайте болты.
Открутите болты крепления амортизаторов, после чего установите заднюю балку в одну линию с днищем автомобиля, только после этого производите затяжку болтов крепления балки.

Это обязательная процедура необходима для предотвращения преждевременного выхода из строя новых деталей.

Установите задние пружины и закрепите амортизаторы на своих местах.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена переднего рычага на Рено Логан

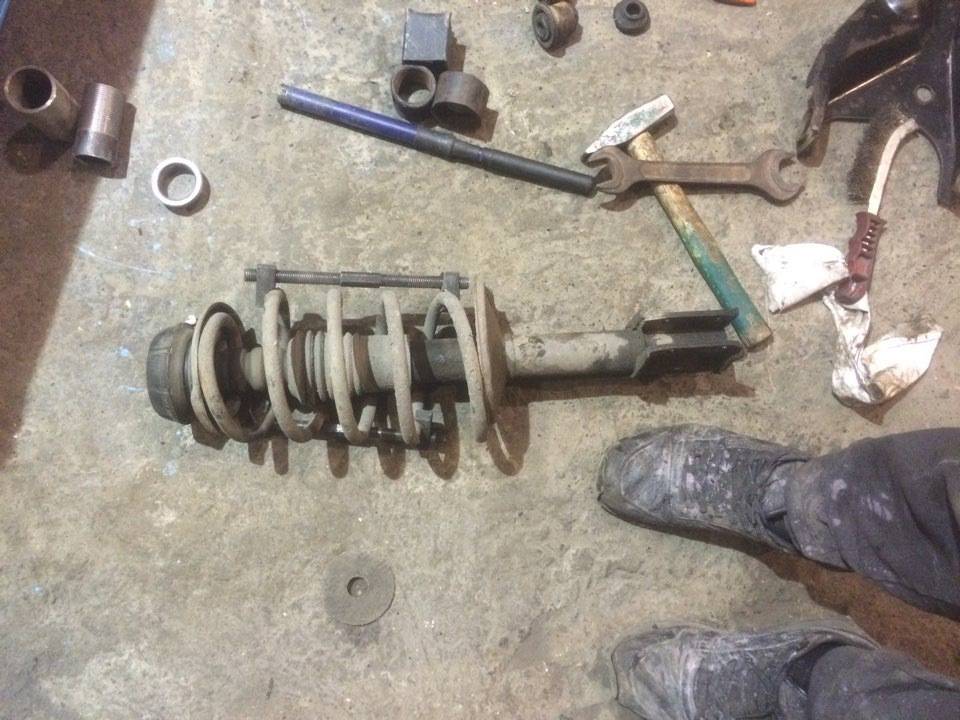

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Для ремонта потребуется обзавестись таким набором инструментов:

торцовым ключом, размер которого «30»;
накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
молотком, монтировкой и отверткой с плоским профилем;
съемником.

Если подъемных устройств или ямы нет, то пользуемся домкратом и производится замена передних рычагов.

1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
4. Переходим к откручиванию болта, которым закреплен стабилизатор.

Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

105 Н*м – для крепежа рычага к подрамнику;
62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
21 Н*м – при установке соединительной тяги.

Инструмент:

Гаечный ключ рожковый 13 мм
Гаечный ключ накидной прямой 16 мм (2 шт.)
Гаечный ключ накидной прямой 18 мм (2 шт.)
Вороток под торцевую насадку
Насадка на вороток 30 мм
Динамометрический ключ
Балонный ключ
Опорные стойки
Домкрат
Отвертка ударная
Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Пошаговая инструкция

1. Поднимите и снимите колесо.

2. Отвинтите болт шаровой опоры от поворотного кулака. Закрутите гайку, повернув ее на шестнадцать голов, и удерживайте головку болта гаечным ключом на шестнадцать.

После откручивания, если болт не снимается вручную, выручаем пробойником по размеру.

3. Теперь нам нужно вынуть шаровой палец из кулака. Для этого возьмите плоскую отвертку и слегка вставьте ее в клин, где находился крепежный болт. Этим действием «разбуди палец». Далее берем трубку, вставляем в рычаг и толкаем трубку вниз, пока не выскочит палец. Если ваш палец не выходит, вы можете немного помочь молотком в то время, когда к трубке было приложено напряжение. Молотком нужно постучать по рычагу в направлении движения пальца.

4. Если у вас Логан со стабилизатором, нужно открутить стабилизатор поперечной устойчивости. Вы должны удерживать верхнюю часть рычага под Torx T40 и открутить гайку тринадцати с нижней части рычага.

5. Отодвиньте защитную крышку в сторону, чтобы получить доступ к болтам крепления рычага. Резьбовой зажим. Откручиваем вручную.

6. Отвинтите гайку и болт, показанные ниже. Они обеспечивают тягу. Гайка на рычаге под ключ на восемнадцать, болт верхний под ключ на тринадцать.

После откручивания снимаем тягу.

7. Открутите два болта крепления рычага и снимите рычаг.

Обратите внимание, что болт переднего рычага длиннее заднего. Более длинный из-за того, что к нему прилагается еще и тяга

8. Проверьте состояние шаровой опоры и измерьте отверстие в рычаге стабилизатора. Отверстие не должно быть больше 16 мм, допускается износ не более 1 мм. Если у вас нормальная лунка и живой шар, то есть смысл поменять сайлентблоки. Если у вас что-то не так из вышеперечисленного, рычаг дешевле и выгоднее менять в сборе.

Если вы следуете рекомендациям производителя, обычно рекомендуется всегда менять узел рычага.

9. Перед выдавливанием сайлентблоков замерьте их вылет как показано на фото ниже. Новые сажать нужно примерно так же, допускается 1-2 мм.

Подбираем шпиндель так, чтобы он упирался вокруг сайлентблока в рычаг. Подбираем головку исходя из размеров сайлентблока. Зажимаем этот корпус в тиски и затягиваем сайлентблок в патроне. Если сайлентблок не выходит полностью, помогаем молотком.

Выполняем эту процедуру с двумя сайлентблоками.

10. Смажьте сайлентблоки снаружи небольшим количеством масла. Далее подбираем размер головы так, чтобы одна головка давила на зажим сайлентблока и входила в другую. Закрепляем в тисках и проверяем размер, прижимаем.

Расстояние от начала сайлентблока до края рычага примерно 7 мм. Если ваш сайлентблок не работает достаточно хорошо, ничего страшного. На оригинальных новых рычагах они часто не подходят равномерно.

11. Сделаем обратную сборку. Из нюансов сборки стоит отметить, что болты сайлентблоков рычага необходимо затягивать из ямы при нагружении колеса.

Также обратите внимание на шаровую ось. Убедитесь, что нити не натянуты

Если болт поврежден, его нужно только заменить оригинальным болтом. Думаю, нет необходимости объяснять, что будет, если лопнет шаровая шпилька. Момент затяжки шарикового болта 60 Нм

Проверка шаровых опор

Езда с изношенными шаровыми опорами может привести к тому, что колесо при движении неожиданно выворачивается в обратную сторону. По этой причине необходимо регулярно проводить диагностику шаровых. На отечественных дорогах средний ресурс опор составляет около 80 тыс. км.

На износ шаровых опор указывает:

снижение остроты управления (замедлены реакции на руль);
машина слегка раскачивается при движении;
заметны отклонения от прямолинейного движения (нужно подруливать);
на неровностях слышен глухой металлический стук;
наблюдается активный износ покрышек автомобиля.

Чтобы проверить шаровые опоры Рено Логан, необходимо загнать авто на смотровую яму или поднять на подъемнике. Основная задача — вывесить передние колеса. Далее необходимо осмотреть резиновые пыльники шаровых и другие элементы ходовой части.

Если внешних повреждений не видно, тогда следует проверить шаровые на предмет разрушения втулки между корпусом и шаровым пальцем. Если зазор увеличен (шаровая разбита), палец начинает болтаться в корпусе.
Шаровая опора Логан диагностируется при помощи нажатой педали тормоза и раскачки вывешенного колеса. Для этого помощник в салоне нажимает на педаль тормоза до упора, после чего нужно взяться за верх и низ колеса и покачать его. Если обнаружен люфт, тогда зазор между пальцем и корпусом шаровой опоры сильно увеличен.
Для более точной проверки можно приложить ладонь к кожуху шаровой опоры, чтобы захватить корпус и палец. При этом помощник должен раскачать колесо. В случае, когда люфт ощущается явно, шаровая опора Рено Логан разбита и деталь нужно менять.
