Замена рулевых наконечников Рено Логан: фото и видео

Принцип действия

Рулевые наконечники Рено, о которых упоминалось выше, гарантируют вращение подвижных элементов рулевой системы по отношению друг к другу и к кузовной части. Именно благодаря их конструктивным особенностям, обеспечивается перемещение элементов в разных плоскостях.

Не менее важный механизм — рулевой привод, с помощью которого усилие от механизма системы передается на передние колеса. При этом последние в процессе поворота располагаются под различными углами, что и обеспечивает эффективность управления автомобилями Renault Logan.

При прохождении виража каждое из колес описывает индивидуальную окружность. При этом радиус наружного колеса больше этого же параметра для второго колеса на этой же оси. В свою очередь, центр поворота остается неизменным. Для обеспечения четкого вхождения в поворот одно колесо поворачивается под большим углом, что обусловлено особым построением трапеции. Последняя состоит из рулевых тяг и шарниров. Четкость задания угла обусловлена правильностью выбора угла наклона для рычагов рулевой системы по отношению длине тяг и оси транспортного средства.

Так, в случае движения по дороге и ударе о какое-либо препятствие возможно повреждение тяги или одного из рычагов автомобиля Рено. В итоге машину тянет влево или вправо. В такой ситуации может потребоваться замена тяги или другого «пострадавшего» узла. На практике чаще всего страдают шарниры. В свою очередь, рулевая тяга повреждается только при наличии явных механических воздействиях, к примеру, при ударе о камень.

Первые признаки повреждения шарниров тяг — появление стуков в процесс движения или увеличение люфта. В этом случае рекомендуется снять узел сделать реконструкцию или произвести замену неисправных деталей. Если стало тяжелее рулить, причиной может быть низкое качество рулевой тяги Рено (например, нарушена технология производства). Сложность поворота руля часто вызвана дефицитом смазки в механизме.

В 90% случаев тяга ломается из-за повреждения пыльника, попадания в него влаги и мусора

Чтобы избежать проблем с узлом, важно периодически производить его осмотр и своевременно выполнять замену. Здесь всегда имеется два пути — обратиться к мастерам на сервис или сделать работу самому

Второй вариант выглядит привлекательней, ведь можно сэкономить на замене и получить дополнительные навыки. Если же и возникают вопросы, достаточно глянуть обучающее видео (в нем даются подробные рекомендации). Наибольшие сложности вызывает подбор подходящих запчастей, но и здесь можно ориентироваться по артикулам оригинальных деталей.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Об устройстве и особенностях рулевого механизма

Здесь потребуется по порядку разобраться в предназначении каждого элемента, что в себе содержит рулевая тяга, дабы осознать важность технологии по замене. Это касается:. Это касается:

Это касается:

наконечников (как правая, так и левая сторона);
тяг (также с обеих сторон);
пыльников этих деталей;
рейки (установки ремонтного комплекта и «подтяжки» ее редуктора)

Все обозначенные детали выступают неотъемлемыми компонентами рулевого механизма, которые с течением времени способны огорчить владельца из-за износа.

Далее будет рассмотрена пошаговая инструкция, позволяющая правильно заменить рулевые тяги

Также уделим внимание подбору требуемых деталей по соответствию артикулам

Технология ремонта

Чтобы заменить рулевой наконечник, неважно, правый он будет или левый, следует не только иметь рекомплект, но и специальный инструмент, иначе демонтировать тяги вряд ли удастся. Кроме этого, должна быть яма или подъемный механизм, для удобства работы. Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт

Перед заменой обязательно сверяются номера деталей

Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт. Перед заменой обязательно сверяются номера деталей.

Чтобы добраться до неисправного элемента, придется снять переднее колесо и, лишь затем удастся открутить гайку шарового механизма. Чтобы рассоединить деталь наконечника, производят несколько ударов тяжелым инструментом (молотком) по нему снизу.

После этого, откручивают фиксирующую гайку и снимают весь рулевой наконечник. Перед установкой новой детали, приобретая которую, нужно не забывать про артикул, лучше смазать резьбовую часть смазкой. Деталь устанавливается по той же схеме, по которой была установлена изношенная деталь. После чего производится затягивание гайки шарового механизма и гайки, которая контролирует положение рулевой тяги.

Замена осуществляется по одинаковой схеме, как для левого, так и правого наконечника.

В процессе ремонта Renault Logan следует особое внимание уделять целости пыльника. Если он поврежден, то в скором времени стук возобновится

Если в рулевой тяге появился люфт и слышен стук, то от этой неисправности избавляются только заменой деталей, на новые. Дело в том, что эти элементы ремонту не подлежат.
Для замены тяги снимается пыльник. Но перед этим, придется снять два хомута, которые расположены с внутренней и наружной стороны тяги.
После освобождения тяги, снимаются пыльники, потянув их наружу и в сторону. При помощи специально инструмента тяга демонтируется, а на ее место устанавливается новая деталь. Сборка механизма тяги осуществляется в обратном порядке.
Как поменять пыльник? Для замены пыльника рулевого механизма, придется разобрать механизм тяги и рулевой наконечник, и лишь после этого изношенная деталь меняется на работоспособную. После установки рабочей детали механизм тяги собирается в обратном порядке. Как правило, после подобных действий необходимо отрегулировать сход-развал.
В случае необходимости, осуществляют замену рейки ГУРа. Чтобы ее заменить, необходимо осуществить несколько этапов, о которых написано ниже.
В первую очередь сливается жидкость с ГУРа, а затем вал отсоединяется от привода рейки.
На следующем этапе откручиваются болты, которые фиксирую рейку на подрамнике автомобиля. Рено Логан располагает двумя подобными болтами.
Для правильной обратной сборки механизма нужно позаботиться о разметке, иначе будет нарушен угол поворота руля.
Поскольку вал перемещается только в одной плоскости, то его достаточно пометить одной точкой.
Отсоединив правый и левый непосредственно рулевой наконечник, деталь аккуратно извлекается.
Приготовив рабочую деталь, ее так же аккуратно устанавливают на место изношенной. Приобретая новый элемент не забываем про артикул.
Все шаги по сборке и регулировке осуществляют в обратном порядке.

Замена рейки без ГУРа осуществляется в таком же порядке, как и с ГУРом, за исключением операции по сливу жидкости.

Артикулы «проверенных» рулевых наконечников

Все запчасти на Логан имеют номера, рулевые тяги тоже не исключение. Чтобы произвести ремонт качественно и быстро, перед началом следует купить новые запчасти.

Рулевой наконечник 60 01 550 442

Sasic — 4006158 4006159 — популярный вариант замены (аналог).

Sasic 4006158 — рулевой наконечник (аналог)

Как влияют рулевые наконечники на управление авто

Автомобиль Рено Логан имеет рулевое управление типа «шестерня-рейка». В конструкции содержатся две тяги, соединяющиеся с шаровыми опорами и поворотными кулаками. В большинстве автомобилей Рено есть также гидравлический усилитель руля. Если какой-то элемент этой конструкции выйдет из строя, то это скажется на качестве управления автомобилем.

Замена рулевой тяги Рено Логан довольно простой процесс

Обнаружив посторонний звук, раздающийся в недрах подвески Рено Логан, многие автолюбители торопятся в дорогостоящие специализированные центры для диагностики и осуществления ремонта. Хотя, рулевую тягу можно легко заменить самостоятельно, не пользуясь услугами специалистов.

Признаки, указывающие на необходимость ремонта

Прежде всего, следует удостовериться, что проблема заключается именно в рулевой тяге. Чтобы грамотно выполнить диагностику узла, нужно ознакомиться с его устройством. Рулевая тяга является соединяющим звеном между валом рейки и рулевым наконечником. Учитывая, что она имеет шаровую форму с удлиненным пальцем, причиной стука может послужить осевой люфт. Для проведения диагностики машину загоняют на яму или поднимают домкратом. Если при нажатии пальцами шар рулевой тяги качается, требуется замена элемента.

Внимание! К неисправности способна привести изношенная покрышка, вынуждающая «плясать» колесо, нарушая развал схождения

Необходимые инструменты

Чтобы осуществить ремонтные работы потребуется:

молоток;
ключ 16, желательно рожковый;
баллонный ключ;
деревянный брусок.

При наличии небольшого опыта и огромного желания, заменить рулевую тягу можно самостоятельно.

Этапы выполнения ремонта

Приступая к ремонтным работам, переднюю часть авто поднимают домкратом, а задние колеса фиксируют противооткатными башмаками. Это обеспечит машине устойчивость. Замена тяги содержит определенные этапы:

Чтобы облегчить откручивание болтов, их сбрызгивают WD-40 либо чистой водой.
Открутить гайку, удерживающую шаровой палец в поворотном кулаке.
Чтобы освободить из проушины конусную часть пальца, придется воспользоваться молотком или специальным съемником.
Перед накручиванием на тягу наконечника, резьбовую часть промазывают соответствующей смазкой. Затягивая контргайку, следует контролировать, чтобы количество витков совпало с тем, которое было при демонтаже. Это позволит минимизировать погрешность схождения колес.
Завершив работу нужно обратиться в специализированное СТО для регулировки развал-схождения.

При грамотном подходе можно своими силами выполнить замену тяги Логана. Это позволит сэкономить средства и получить соответствующие знания, которые окажутся полезными в будущем.

Информацию предоставил интернет магазин запчастей www.z-renault.ru

А далее подробное видео про замену рулевой тяги:

Замена рулевой тяги Рено Логан

Ослабляем болт пальца Также можно использовать и съёмники для снятия шаровых опор. Используем съёмник шаровых опор он универсален для всех авто После откручивания гайки вынимается из гнезда палец. После этого в обратном порядке производится сборка автомобиля с установленной новой деталью. Рулевой наконечник сняли В гнездо вставляется палец, и гайка заворачивается до упора.

Kazan, Russia С расходниками вроде разобрались, теперь по ходовке. Взялся за замену наконечников рулевых тяг. Хотя они меня абсолютно не беспокоили, ни люфта, ни стуков я не замечал, решил все же продиагностировать.

За неимением опыта в таких делах, обращаемся к книженции для чайников С левой стороны свободный ход шарнира ощущался. Справа дела обстояли получше.

Морочиться с выбором наконечников не стал, по примеру многих выбрал Lemforder. Таким образом, то, на чем вы сэкономили, в любом случае потребует материальных затрат.

Опытный мастер способен поменять быстро рулевые тяги, без нарушений параметров схождения.

Если вы все же решили самостоятельно заняться ремонтом Рено Меган, то после съема наконечника, следует снимать хомуты и аккуратно стянуть пыльник. Его необходимо диагностировать на целостность. Обязательно тщательно проверьте состояние резинового уплотнителя, который находится на рулевой рейке.

Выбор рулевой тяги на Рено Логан,Сандеро, Лада Ларгус

Кстати, если вы приобрели оригинальные рулевые тяги на свой Рено Меган, то должны знать, что нормальные производители всегда поставляют подобную продукцию с новенькими пыльниками.

Для того чтобы заменить рулевую тягу, в обязательном порядке потребуется съемник.

Дело в том, что деталь круглая и стандартными ключами с ней справиться не удастся. После произведенного демонтажа, можно не спеша заняться установкой новых деталей. Исключением является отсутствие необходимости в сливе жидкости.

Менять ли самому ремкомплект? Чтобы успешно была поменяна рулевая тяга и втулки, потребуется подетально разобрать обозначенный узел. Лучшим вариантом будет обратиться к профессионалам, поскольку процесс предусматривает наличие специализированного инструмента и достаточного специфического опыта. Конструктив узла в авто Renault Logan классифицируется как сложный, чему подтверждением может служить масса видео материалов, присутствующих на просторах сети.

Заключение Как видно, выполнить самостоятельное обслуживание большинства элементов не представляет сложности, и рулевая тяга меняется собственноручно. Не рекомендуем склоняться к попытке собственноручной замены ремкомплекта, что может только спровоцировать создание дополнительных проблем и усугубление ситуации с объемами ремонта.

Для верного подбора деталей пользуйтесь артикулом, который имеет и рулевая тяга. Нами приведен здесь перечень информации, направленный на оказание помощи владельцу в проведении обслуживающих мероприятий в рулевом узле.

Как понять, что надо менять рулевую тягу

Затем откручиваем гайку наконечника рулевой тяги. Для этого понадобится ключ на 21, хотя бывают гайки и на Многие зачем-то откручивают наконечник от сошки, это делать необязательно, хотя потом просто можно накрутить наконечник на новую тяги и поставить все на место.

Теперь снимаем хомуты с пыльника тяги — обычно это простые пластиковые кабельные стяжки, новыми стоит запастись заранее. Снимаем пыльник и откручиваем тягу ключом на Далее выкручиваем тягу из наконечника.

Признаки, указывающие на необходимость ремонта

Необходимый инструмент

Ключи и приспособления:

Рожковый на «16».
Молоток.
Деревянный брус.
Баллонный ключ.

Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.

Приступаем к замене (подготовительные работы)

Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.

Этапы работ

Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов.

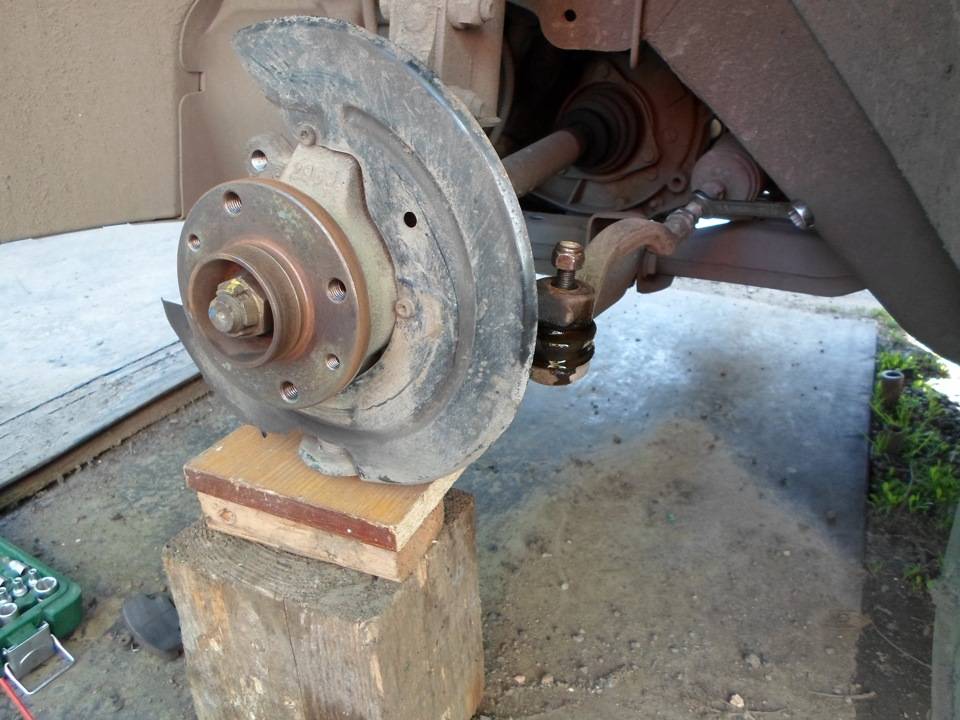

Сняли колесо и обработали WD-40 крепление рулевого наконечника к к ступице

Тяга на авто имеет контргайку. Ее надо ослабить и оставить в таком положении.

Ослабить тягу, обозначена стрелкой

Отворачивается гайка на поворотном кулаке руля. Палец удерживается шестигранником от проворачивания.

Ослабляем болт пальца

Также можно использовать и съёмники для снятия шаровых опор.

Используем съёмник шаровых опор (он универсален для всех авто)

После откручивания гайки вынимается из гнезда палец. После этого в обратном порядке производится сборка автомобиля с установленной новой деталью.

Рулевой наконечник сняли

В гнездо вставляется палец, и гайка заворачивается до упора. Можно использовать гидравлический домкрат.

Используем домкрат для помощи

Рулевую тягу надо заворачивать при установке на то количество оборотов, на которое она была откручена (чтобы доехать до развал-схождения).
Все элементы надо тщательно обтягивать. При этом также следует работать осторожно, чтобы не сорвать резьбу.

АХТУНГ! Не перетягивайте, иначе придётся брать новый наконечник

После завершения этой работы следует обратиться на специализированную СТО для проведения установки угла колес (развал-схождение).

Советы

Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали. При проведении работ авто должно находиться на стояночном тормозе. Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу. В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток. Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его

Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую (поэтому артикулы разные, они ниже)

Процедура замены

Демонтировать старые рулевые тяги и установить новые можно по следующей инструкции:

Поставив автомобиль на домкрат или подъемник, снимите колесо со стороны неисправно тяги. Для удобства получения доступа можете вывернуть руль до упора в сторону.
При помощи ключа на 16 скрутите гайку фиксации наконечника.
Ослабьте контргайку, использую ключ на 22. После этого можете выбивать наконечник из суппорта.
Когда будете скручивать наконечник, обязательно считайте число вращений. Это понадобится при монтаже новой детали.
Далее можно устанавливать на посадочное место новую тягу.
Используя резиновые хомуты, зафиксируйте резиновый кожух.
Рулевой наконечник следует накрутить на заранее подсчитанное количество вращений.
Установите на место контргайку и выполните запрессовку наконечника.
Поставьте на место колесо. Если необходимо поменять вторую рулевую тягу, то проделайте вышеописанные пункты с другой стороны.

На этом процедура не окончена. При любых вмешательствах в подвеску транспортного средства необходимо провести сход-развал. Здесь уже не получится обойтись без помощи автосервиса. Только после этого можете провести качественный тест драйв и проверить работу рулевых тяг. Убедитесь, что стук исчез, руль стал поворачиваться нормально, а отклонения от прямолинейной траектории движения больше не происходят.

Если посторонние шумы в подвеске остались, то проблема не в рулевых тягам. Чтобы сэкономить свои время и силы, рекомендуем направиться в специализированную СТО и точно выяснить, что является источником проблемы. Когда сломанная деталь будет найдена, тогда уже вам придется выбирать, делать ли ремонт самостоятельно или доверить работу автомеханикам.

Когда и как производится смена рулевых наконечников на renault logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения.

Поэтому важно вовремя определить и заменить неисправную деталь.Конструкция механизма руля включает два наконечника – правый и левый. Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся

Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся.

Посторонние звуки при движении по неровностям или при смене скоростного режима.
Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

Рожковые ключи на 13, 16, 17, 19, 21 или 22.
Шестигранный ключ Torx на 5 мм.
Баллонный ключ.
Специальный съемник и молоток.
Металлическая щетка.
Аэрозольный препарат WD-40.

Для работы также понадобятся противооткатные колодки, альтернатива – кирпичи или обрезки деревянного бруса. Подъем автомобиля осуществляется при помощи домкрата.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

6001550442 – для левой стороны автомобиля.
6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2021 года в России, артикул изделий несколько иной:

485200410R – правый;
485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества.

Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
Moog – надежность и качество близки к оригиналу, привлекательная цена.

Как бы там ни было, все сферические шарниры имеют массу аналогов, например, 6001550442 замещается Delfi TA2329 или RTS 91-02401-2. Полный список аналогичной продукции без труда находится в сети.

Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan

В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.

Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.

Возможные аналоги:

Для левой стороны:	Для правой стороны:
ASAM 30138 (30666).	ASAM 30139 (30665).
DELPHI TA2329.	DELPHI TA2330.
FENOX SP30040.	FENOX SP30041.
RTS 91-02401-2.	RTS 91-02401-1.
PROFIT 2302-0474.	PROFIT 2302-0475.
SASIC 4006158.	SASIC 4006157.
MAPCO 49192.	MAPCO 49193.
TRW JTE1136.	TRW JTE1135.
SWAG 60 92 9623.	SWAG 60 92 9624.

Лучшей совместимостью с Рене Логан могут похвастаться наконечники, выпущенные под брендом TRW. Недорогие детали для рулевого управления можно приобрести из ассортимента SASIC. Превосходным вариантом будет приобретение продукции LEMFORDER. По техническим характеристикам они превосходят все возможные аналоги, но здесь главным недостатком выступает стоимость.

Заключение

Как видно, выполнить самостоятельное обслуживание большинства элементов не представляет сложности, и рулевая тяга меняется собственноручно. Не рекомендуем склоняться к попытке собственноручной замены ремкомплекта, что может только спровоцировать создание дополнительных проблем и усугубление ситуации с объемами ремонта.
