Меняем ремень ГРМ на 16 клапанной Лада Приора своими руками

Какие ролики лучше для механизма привода

С завода на Приору установлены ролики Gates. Отзывы говорят о том, что это не самый лучший вариант, поскольку качество материала в них оставляет желать лучшего, а ресурс едва дотягивает до замены ремня. Пластик, все-таки, есть пластик. Поэтому при замене ремня все же стоит перестраховаться и установить ремни и ролики более качественные. Marel KIT Magnum — довольно неплохой набор, в него входят два металлических ролика и качественный ремень Contitech. Они даже визуально отличаются, хотя стоят около 4 тысяч. Словом, к ремню ВАЗ особенных вопросов не возникает, но ролики лучше устанавливать стороннего производителя и непременно металлические.

Зачем нужны метки

Газораспределительный механизм силового агрегата 126 от Лада Приора, как уже говорилось, должен работать в определенном порядке. При нарушении подобного порядка начинаются проблемы с запуском, либо мотор полностью выходит из строя. Часто причиной поломки двигателя становятся неправильно расположенные метки после смены ремня ГРМ. Такие ошибки допускают начинающие автолюбители и механики, только закончившие колледж.

Производителем на шестнадцатиклапанном 126 двигателе созданы необходимые фазы для того, чтобы клапаны открывались и закрывались поочередно. Эти действия производятся посредством движения кулачков распределительного устройства. Фазы ни в коем случае нельзя нарушать.

Обрыв ремня приводит к резкому контакту клапанов с поршнями, потому что происходит рассогласование углового местонахождения коленвала и распредвалов. Как правило, машину привозят на капитальный ремонт в сервис-центр на эвакуаторе, в случае обрыва ремня.

Проверку и процедуру регулировки ремня опытные механики проводят на холодном моторе. А насечки ГРМ привода можно найти на следующих местах 16-клапанного двигателя Лада Приора:

метка на задней крышке движка;
метка на шкиве распределительного вала;
метка на крышке масляной помпы силового агрегата 126;
метка на шкиве коленчатого вала двигателя 126.

Похожая статья Метки для выставления зажигания на 405 двигателе ГРМ ЗМЗ

Для правки насечек используют следующие инструменты:

ключ ТОРКС T-30;
динамометрический ключ с головкой на 15.

Чтобы приступить к смене ремня, понадобится прочесть инструкцию двигателя 126 и посмотреть, где находятся метки, чтобы не забыть ни одну.

Что такое ГРМ?

Прежде чем разобрать, как переводится и расшифровывается аббревиатура ремня ГРМ, рассмотрим, для чего предназначен газораспределительный механизм двигателя в машине и его принцип работы. ГРМ представляет собой распределительное устройство силового агрегата автомобиля, использующееся для дозировки цилиндров установленным количеством горючей смеси. Процедура дозирования при этом осуществляется в определенные временные промежутки.

Устройство и принцип действия

Сам узел представлен головкой блока цилиндров мотора машины, на которой устанавливаются все конструктивные компоненты системы — клапаны, втулки, посадочные седла, пружины, рокера, распредвал, а также корпус подшипниковых устройств. В зависимости от особенностей и типа силового агрегата узел может подавать воздух в цилиндры как с горючим, так и отдельно.

Клапаны устанавливаются в специально предназначенных для их монтажа втулках, расположенных в головке БЦ. Они крепятся благодаря так называемым тарелкам, пружинным элементам и стопорным деталям. Сверху монтируются рокера с возвратной пружиной. Также здесь есть рабочая поверхность, по которой скользят кулачки распределительного вала, издавая при этом минимум посторонних звуков. Верхней конструктивной составляющей является распредвал, установленный в подшипниковые устройства. На более старых авто он монтируется в корпус вкладышей.

Устройство ремня ГРМ

Принцип действия начинается с момента вращения звездочки распредвала, которая запускает определенный такт. В результате в работу вступает сам вал. На нем в определенном порядке имеются кулачки, которые должны соответствовать такту.

Когда при запуске силовой агрегат начинает работать с первого цилиндра, то кулачок 1 бьет по рокеру. Последний преодолевает усилие пружинной детали и опускает клапан в самый низ. В результате вращения кулачок соскакивает с поверхности рокера, и тот под давлением пружинки перемещается в изначальное положение. Это приводит к возвращению клапана, который в итоге закрывает камеру сгорания. Аналогично происходит с другими цилиндрами.

Поэтому в качестве привода газораспределительного механизма применяется коленчатый вал.

Из ролика канала «Сделано в гараже» можно узнать о последствиях обрыва ремня ГРМ.

Watch this video on YouTube

Виды

Газораспределительные механизмы могут отличаться между собой по месту нахождения распредвала в машине:

Распредвал установлен внутри ГБЦ, а клапана — на верхней части головки. Это позволяет элементам запускать движение так называемых коромысел и штанг-толкателей. Основное достоинство такого механизма заключается в простоте конструкции и надежности системы в целом. Минус — высокая инерционность, в результате чего силовой агрегат не способен быстро набирать обороты, что приводит к потере мощности.
Клапаны могут располагаться в нижней части тарелками вверх. Распределительный вал устанавливается внизу, привод идет от него. Достоинство этого механизма заключается в отсутствии шума. Основной недостаток — сложная по конструкции топливная система. В результате слабого насыщения камеры сгорания топливовоздушной смесью снижается мощность двигателя.
Распредвал может быть установлен непосредственно в головке блока цилиндров с клапанами. Элементы располагаются по бокам от распределительного вала и начинают работать в результате воздействия коромысел, находящихся на одной оси. Эти детали раскачивают кулачки на распредвале. Минусом таких устройств является высокая шумность, а также сложность регулировки зазоров клапанов. Кроме того, в месте контакта устройство работает под высокой нагрузкой.
В некоторых силовых агрегатах распределительный вал устанавливается над клапанами, а тарелки этих элементов расположены снизу. Сам вал в таких моторах приводит в действие клапаны посредством толкателей, находящихся в цилиндрическом корпусе. Основной недостаток такой конструкции заключается в низкой эластичности агрегата и сложности регулировки зазоров.

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137. После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ

Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы

Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить. Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком

Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Далее можно переходить к монтажу ремня ГРМ

Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть). Теперь остается только надеть зубчатый ремень на шкив коленвала

Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2 оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Инструкция по замене ремня ГРМ и роликов на Приоре 16-кл.

Первым делом необходимо снять ремень привода вспомогательных агрегатов, о чем подробно расписано в этой статье. Далее необходимо отвернуть все болты крепления защитного кожуха ремня ГРМ, используя для этого специальный ключ TORX t30.

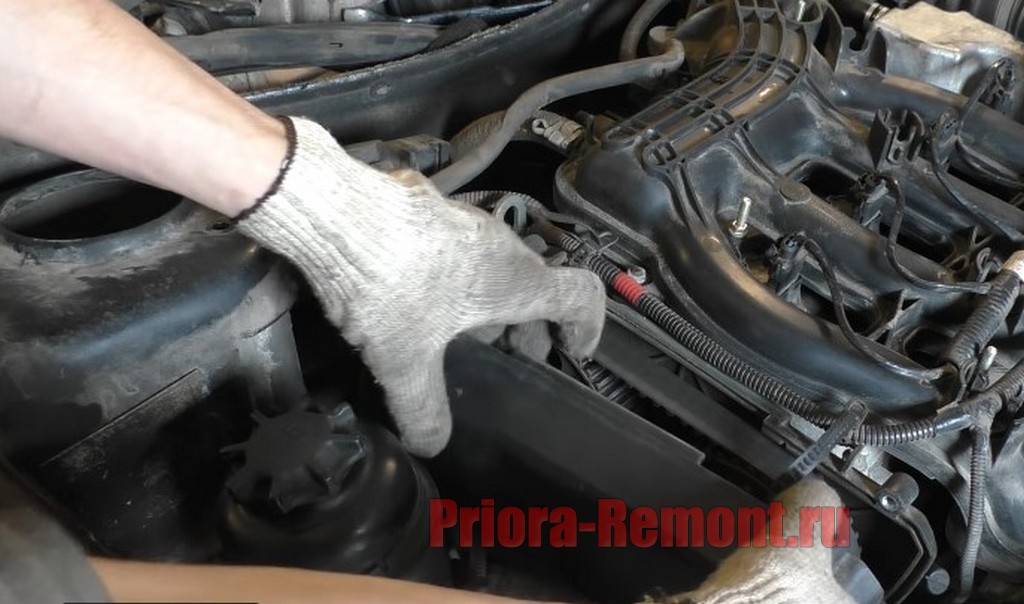

Затем снимаем крышку, как верхнюю, так и нижнюю ее части:

Теперь весь механизм газораспределения становится доступным и можно проводить дальнейшие действия.

А вот дальше желательно найти помощника, для того, чтобы открутить болт крепления демпферного шкива коленчатого вала. Делается это следующим образом. Для начала поддомкрачиваем переднюю правую часть автомобиля и снимаем колесо. Помощник садится за руль, включает пятую передачу и одновременно нажимает на педаль тормоза. В это время необходимо отворачивать болт крепления шкива, так как коленвал застопорен и прокручиваться не будет.

Окончательно отворачиваем болт и снимаем шкив с шайбой. После чего необходимо выставить механизм ГРМ Приоры по меткам. Для этого следует провернуть коленчатый вал по часовой стрелке до совпадения всех меток. Сделать это можно следующим образом:

правая часть автомобиля вывешена
включаем пятую передачу
за тормозной диск вывешенного колеса руками проворачиваем коленчатый вал

Метка на шестерне зуба коленвала должна совпасть с отливом на корпусе масляного насоса:

Метки на шестернях распредвалов должны совпадать с аналогичными на корпусе внутренней крышки ГРМ. Наглядно все продемонстрировано ниже на фото:

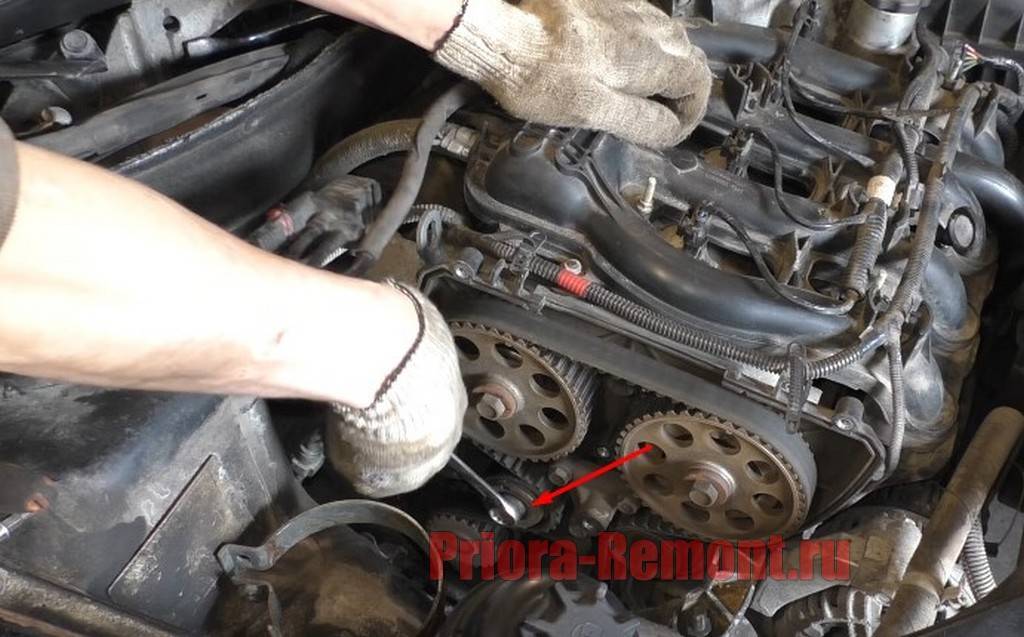

Теперь, застопорив шестерни, откручиваем болты крепления натяжного и опорного ролика, снимаем их:

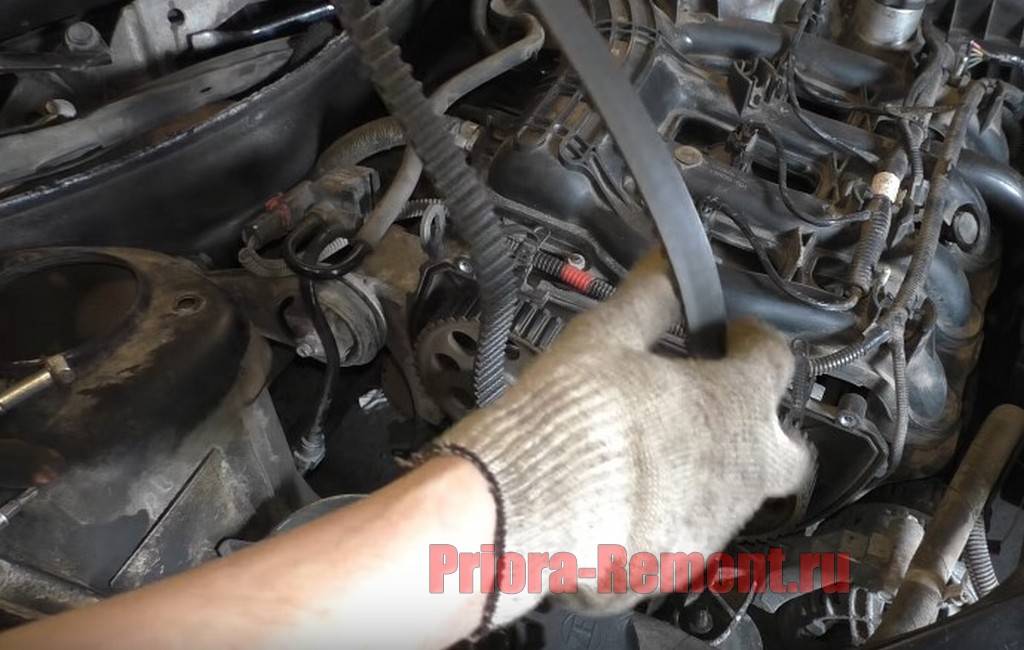

После этого можно извлекать старый ремень ГРМ Приоры, так как его больше ничего не держит.

Установка нового ремня ГРМ происходит в обратной последовательности. Для этого сначала накидываем его на шестерню коленчатого вала, затем все строго против часовой стрелки через опорный ролик, на правую, затем левую шестерню распредвала, на помпу и устанавливаем натяжной ролик. Метки ГРМ на распредвалах могут немного сместиться, поэтому при необходимости поправляем их при помощи ключа на 17 мм:

Ролик имеет механизм, который автоматически регулирует состояние натяжения ремня таким образом, что перетянутым он в принципе быть не может. А натягивается сам ролик следующим образом. При помощи специального ключа проворачиваем за наружную часть ролика до тех пор, пока выступ не совпадет с прорезью, что наглядно показано ниже на фото:

После того, как метки совмещены, окончательно заворачиваем болт крепления ролика при помощи динамометрического ключа моментом от 34 до 41 Н*м. После этого проворачиваем коленвал два оборота, чтобы убедиться, что метки ГРМ выставлены правильно. Если все совпадает, производим дальнейшие действия. Устанавливаем на место шкив коленчатого вала и заворачиваем моментом 110 Н*м болт его крепления.

Заводим мотор и проверяем, чтобы при работе ГРМ не было посторонних шумов. Ставим на место кожух и все те детали, которые были сняты перед началом ремонта. Для тех, кто хочет посмотреть на данную процедуру наглядно, мною был записан видео обзор данной темы.

Что такое ремень ГРМ

Это соединительная деталь, обеспечивающая синхронизацию двух компонентов транспортного средства — распределительного и коленчатого валов. Однако ремень не только объединяет эти два механизма, он связан и с другими деталями, вследствие чего на него накладывается огромная нагрузка.

Из-за такой нагрузки он подвержен износу, поэтому подлежит замене после истечения срока годности. Если пренебречь рекомендациями, указанными в инструкции Приоры по поводу регулярной замены, то ремень порвется, все связанные с ним механизмы выйдут из строя.

Несвоевременная замена обойдется владельцу авто слишком дорого, желательно постоянно проверять механизм на наличие повреждений и первых признаков износа.

Изготовлен он из качественной и прочной резины, сверху гладкий, изнутри зубчатый. Зубья обеспечивают наиболее прочное сцепление с шестеренками. Если вследствие длительного срока эксплуатации части зубьев отпадают, автомобиль может даже не завестись из-за того, что автомобильное масло несвоевременно или неправильно поступает на цилиндры, размещенные в двигателе.

Простой резиновый компонент выполняет важную роль во всем механизме машины. Старайтесь не забывать о его проверке, ведь вовремя обнаруженная неполадка сохранит денежные средства, потраченные на ремонт.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
Если поменялся цвет выхлопного газа.
Плохо заводится мотор.
Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

Ход действий:

Откройте и поднимите крышку капота.
Увидите переднюю панель, закрывающую механизм и ГРМ.
Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
Перед собой увидите механизм, включая натяжной ролик.
Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

Замена ремня своими руками

Необходимые инструменты:

ключ-шестигранник на 5;
накидной ключ или головка с трещоткой на 15;
головка на 17 или ключ;
специальный ключ для вращения натяжного ролика;
шлицевая отвертка.

1.Располагаем автомобиль на ровной поверхности.

2.Поднимаем капот, отключаем массу, снимаем защитную крышку двигателя.

3.Шестигранником откручиваем 6 винтов, фиксирующих крышку ремня привода ГРМ.

4.Отключаем датчик коленвала, разъединив на нем разъем.

5.Проверяем, совпадают ли метки на шестернях распредвалов. Они должны совпадать с треугольными высечками на верхней части кожуха привода ГРМ.

6.Если они совпадают, проверяем метки на зубчатке маховика. Для этого в верхней части маховика (под термостатом) извлекаем резиновую заглушку. Под ней будет видно венец маховика с меткой, которая должна совпасть с треугольной высечкой слева.

7.Для большей убедительности в правильной регулировке газораспределительных фаз нужно проверить и положение метки на шкиве коленчатого вала.

8.Для этого ослабляем натяжитель ремня генератора. Фиксируем маховик в том положении, в каком он находится, вставив между его зубьев отвертку в отверстие, где располагалась резиновая заглушка.

9.Ключом (головкой или накидным) на 17 откручиваем болт, фиксирующий шкив генератора. Снимаем шкив и откладываем, а болт заворачиваем обратно.

10.Под шкивом находится шестерня коленвала, на которой есть метка, она должна совпасть с меткой на боковой крышке масляного насоса.

11.Если метки не совпадают, нужно выключить в автомобиле передачу, зафиксировав его стояночным тормозом, и ключом на 17, накинутым на болт шкива генератора, осторожно проворачивать коленвал до совпадения всех меток. Когда метки совпадут, значит, поршень 1-го цилиндра находится в верхней мертвой точке. Теперь можно снимать старый ремень

Теперь можно снимать старый ремень.

12.Ключом на 15 откручиваем болт крепления натяжного ролика, а специальным натяжным ключом проворачиваем его против часовой стрелки. Если планируется и замена роликов, демонтируем его, а после и опорный ролик.

13.Снимаем старый ремень ГРМ.

14.Устанавливаем новые ролики.

15.Новый ремень надеваем на шкив коленвала, шестерню помпы и на шестерни распредвалов.

16.Надежно зафиксировав опорный ролик, натягиваем ремень с помощью ролика натяжителя, вращая его за часовой стрелкой. Если нет специального инструмента для измерения натяжения, проверьте его, взявшись пальцами за ремень посредине, и проверните его плоскость горизонтально. Нормально натянутый ремень усилиями пальцев можно провернуть не более чем на 90 градусов.

17.Вынимаем отвертку, которой фиксировался маховик.

18.Проворачиваем коленвал на 2 полных оборота, после чего сверяем положение меток на шестернях распредвалов и на маховике. Если они совпадают, производим монтаж в обратном порядке.
