Меняем маслосъёмные колпачки на ВАЗ-2110 с двигателем 8 клапанов

Замена маслосъемных колпачков lada 2110 (ваз 2110)

Маслосъемные колпачки, по другому сальники клапанов предназначены для того, чтобы не пропускать излишек моторного масла. Они должны плотно прилегать к клапану и пропускать только малую часть масла, необходимую для его смазки. В этой статье мы рассмотрим, как поменять маслосъемные колпачки своими руками

Маслосъемные колпачки (МСК) сделаны из специально резины, которая со временем стареет, начинает разрушаться и отслаиваться от основания. Все это приводит к тому, что колпачок начинает пропускать больше масла, а следовательно появляется большой расход моторного масла. Другими симптомами замены маслосъемных колпачков может быть наличие синего дыма при перегазовке и низкая компрессия в цилиндрах.

Инструмент для замены маслосъемных колпачков:

Замена сальников клапанов ВАЗ 2110 8V Замена МСК показана на примере двигателя 2111 (8кл). Для этого снимать головки с блока цилиндров не потребуется, но понадобится оловянный пруток диаметром около 8мм (например, припой).

Начинаем процедуру со снятия воздушного фильтра, топливного насоса, распределителя зажигания и корпуса привода вспомогательных агрегатов, отвернув болт его крепления шестигранником «на 5«Отсоединяем минусовую клемму от АКБ. Снимаем зубчатый шкив с распредвала, а затем крышку головки блока.

Установите сальник распределительного вала. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их. Далее следует сборка в обратной последовательности.

Замена маслосъемных колпачков на карбюраторе ни чем не отличается от инжекторных двигателей. Замена маслосъемных колпачков ВАЗ 2110 16V

Особенности процесса при выполнении работ на двигателей ВАЗ 2112 (16кл):

Дальнейший процесс я описывать не буду, т.к. он аналогичен инструкции 8кл. мотора. Теперь Вы знаете, как заменить маслосъемные колпачки самостоятельно.

Видео по замене маслосъемных колпачков на примере BMW ДВС M54. Хочу заметить, что инструмент используется точно такой же, как собственно и сам процесс на видео ни чем не отличается от двигателей ВАЗ.

Кстати, за эту работу СТО берут от 2500 до 5000 рублей.

Сегодня поговорим о замене маслосъемных колпачков ваз 2110-2111. Для начало вам потребуется снять распредвал, после этого нужно установить коленвал в положение вмт поршней первого и четвертого цилиндров. В таком положении коленчатого вала меняем маслоотражательные колпачки клапанов первого и четвертого цилиндров.

1. Следующим делом нам понадобится извлечь толкатель с регулировочной шайбой из гнезда головки блока цилиндров. Затем откручиваем свечу зажигания первого цилиндра.

2. Через отверстие для свечей, вставляем трубочку диаметром примерно 8мм которая сделана из мягкого металла, между верхнем краем поршня и тарелкой клапана на котором будем менять колпачок.

3. Теперь устанавливаем специальное приспособления для рассухаривания клапанов. Подпятник нашего рассухаривателя нужно упреть в тарелку клапана, а зацепной рычаг заводим за гайку, накрученную на шпильку для крепления корпуса подшипников распредвала.

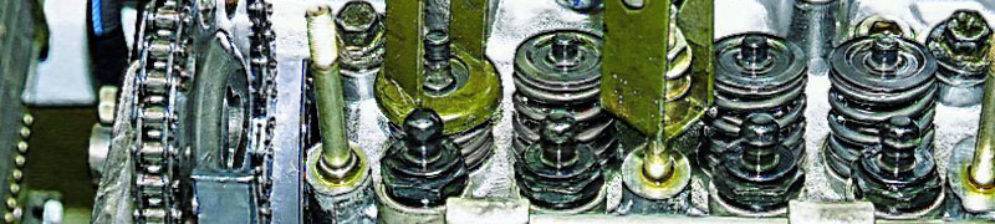

4. С помощью рассухаривателя нужно сжать пружины клапанов и извлечь пинцетом два сухарика.

5. На пятом шаге снимаем тарелку пружин.

6. Заодно снимаем и сами пружины.

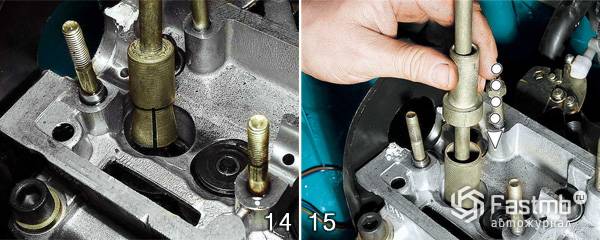

7. Специальными щипцами извлекаем маслосъемный колпачок…

8. …вместе с направляющей втулкой клапана.

9.На заключительном шаге, смазываем новый колпачок моторным маслом, и запрессовываем его специальной оправкой на направляющую втулку. Для окончания работ требуется собрать в обратной последовательности клапанный механизм первого цидиндра, такую же процедуру проделываем и для четвертого цилиндра. Далее проворачиваем коленвал на 180 градусов (это будет вмт во втором и третьем цилиндре) аналогичным способом заменяем маслосъемные колпачки во втором и третьем цилиндре. Собираем все что разобрали в обратной последовательности снятию.

Что делать, когда необходимо заменить маслосъёмные колпачки на 16-клапанной ГБЦ, но при этом на автосервисе требуют много денег? Выход есть — сделать все своими руками. Конечно, для проведения операции потребуются некоторые знания в строении двигателя, а также его конструкции. Но, совершить данную операцию реально своими силами, при этом потратив копейки на покупку самых колпачков.

Видео по замене маслосъёмных колпачков на 16-клапанной ГБЦ без снятия головки:

Видео материал расскажет, как заменить маслосъемные колпачки без снятия и полной разборки ГБЦ, даст некоторые рекомендации и советы по процессу.

Порядок действий при замене

Если требуется замена маслосъемных колпачов ВАЗ 2110 8 клапанов, предназначающихся для иных авто, то необходимо учитывать следующие моменты:

Должны совпадать диаметры, что имеет клапанный стержень и направляющая втулка, местом расположения которой служи подсадочный поясок.
В сравнении с «родным» клапаном не должно быть превышения высоты более, чем на 0,5 миллиметра. В противном случае ход клапана будет очень большим и может повредиться тарелка пружины.
У колпачка не должно быть слишком большого диаметра. При этом обеспечится свобода прохода внутри клапанной пружины

Наиболее важно это для тех двигателей, клапан которых имеет две пружины. В этом случае наружный диаметр колпачка будет ограничиваться внутренней пружиной.
Близкими по размеру должна быть длина посадочного места на колпачке и направляющей втулке
Если поясок короткий, он может повреждаться краем втулки.
Обращают внимание и на внутренний профиль, который имеет поверхность колпачка.
При замене ВАЗ 2110 маслосъемных колпачков учитывается, в каком году он выпущен.

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

1. Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
2. Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
3. Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
4. Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
5. Охлаждающая жидкость двигателя
6. Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
7. Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
8. Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

• набор рожково-накидных ключей маркировкой от 8 до 21 мм;
• набор торцевых внутренних шестигранных ключей;
• набор накидных головок диаметром от 8 до 24 мм;
• рассухариватель клапанов;
• винтовой съемник направляющих клапанов;
• динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
• набор отверток;
• электродрель;
• специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
• перчатки для защиты рук от возможных повреждений.

Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2021 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Причины износа маслосъемных колпачков.

Во время работы мотора коленчатый вал, на холостом ходу, вращается на 700-800 оборотов в минуту, а при езде — до 4500 оборотов в минуту. За минуту клапана могут проходить в диапазоне 150 — 1200 тактов. Большая нагрузка приходится на сальники. Помимо этого, на сам колпачок оказывает влияние агрессивная химическая среда. В этом случае на материал сальника оказывают воздействие выхлопные газы и масло. В результате таких нагрузок, материал сальников становиться твердым. После этого рабочие кромки детали стираются. Износ можно заметить по сизому дыму, который выходит из выхлопной трубы. Дым может появиться при торможении мотором, либо во время запуска двигателя. Вторым признаком износа является повышенный «аппетит» к маслу. При этом может не наблюдаться течей смазочной жидкости. Расход может возрасти примерно до одного литра масла на 1000 километров.

Если замена колпачков не будет сделана вовремя, то в скором времени вас ожидает капитальный ремонт двигателя.

Инструменты для ремонта.

Для замены клапанов необходимы следующие инструменты:

• специальное приспособление для сжатия клапанной пружины,
• пассатижи,
• пинцет,
• оправа,
• пруток оловянного припоя
• молоток.

Пруток должен быть не более 8 сантиметров в диаметре.

Последствия появления масла

Какими могут быть последствия, если вовремя не обратить на это внимание? При эксплуатации автомобиля с таким дефектом происходит пробой высоковольтных проводов, из-за размягчения резинового изолятора. Так же на свечах будет происходить преждевременный нагар, поэтому свечи зажигания не будут вырабатывать свой срок службы

Это приводит к частой их замене.

Ваз 2110 масло свечных колодцах

Конструкции двигателей на ВАЗ-2110 постоянно совершенствуются. Поэтому на одних двигателях, таких как 1.5 л устанавливаются направляющие трубы – стаканы. Двигатели с объемом 1.6 л не оборудованы стаканами, в блоке цилиндров конструкцией предусмотрены свечные колодцы. Определить это можно самостоятельно:

• Выкрутить свечу.
• Осмотреть визуально гнездо.
• Если установлены стаканы, тогда поверхность гладкая до верха колодца.
• При отсутствии его в колодце просматривается две прорези.

Куда ставятся уплотнительные колодцы ваз 21103

Двигатель 1.6 л

Масло в колодцах ваз 2110

Конструкция двигателей 1.6 л более доработанного варианта. На таких двигателях появление масла в колодце может образовываться из-за плохого уплотнения крышки клапанов. Можно попробовать для начала протянуть ее, могут быть ослаблены гайки на шпильках головки:

• Для выполнения этой работы потребуется головка №8.
• Затяжку надо проводить, чередуя гайки правой стороны и левой.

Масло в колодцах свечей ваз 2103

Ветошью протереть посадочные места всех свечей. Попробовать автомашину в эксплуатации. Масло продолжает поступать в гнезда свечей, значит необходимо заменить слой герметика на уплотнении крышки. Для этого необходимо купить в автомагазине анаэробный герметик:

• Поставить автомобиль в гаражное помещение.
• Отсоединить минусовую клемму с аккумуляторной батареи.

• головку №8;
• рожковый ключ №10, №13;
• отвертку с двумя насадками – плоской, крестообразной;
• острый нож.

Порядок проведения работ по затяжке:

• Отжать пластиковый фиксатор.
• Отсоединить от выхода катушек колодки жгута проводов.

Масло в колодце ваз 2110

• Открутить болт, который крепит катушку к крышке головки блока.
• Вынуть катушку из свечного колодца.
• Таким же методом отсоединить жгуты провода форсунок с переднего кронштейна. Рожковым ключом №10 открутить болты переднего, заднего кронштейнов.
• Ослабить винты на хомутах вытяжных шлангов вентиляции картера, с патрубков крышки и блока цилиндров.
• Снять их.

Масло в свечных колодцах ваз 2110

Указатель уровня масла (щуп) установлен на направляющем кронштейне, поэтому надо выкрутить винт его крепления.

Снять направляющую в сборе с указателем.

Впускной коллектор крепится к крышке двумя гайками, открутить их рожковым ключом №10. К головке блока коллектор крепится тремя гайками №13 и двумя болтами, открутить их ключом рожковым:

• Снять после этого коллектор.
• Головкой №8 открутить гайки со шпилек крышки.

Аккуратно плоской отверткой отжать крышку от блока удерживая рукой за выступы по периметру:

С внутренней стороны, плоской отверткой аккуратно очистить от старого герметика. Смочить ветошь в растворителе обезжирить места нанесения герметика. Внутреннюю поверхность крышки так же протереть ветошью.Плоскость блока очистить от нанесенного старого герметика, обезжирить растворителем.

После выполнения работ по очистке, тонким слоем проложить герметик по краю блока:

Прикручивать гайки необходимо по порядку, установленному технологией сборки.

Двигатель объемом 1.5 л

Масло в свечных колодцах ваз 21103

Масло в свечном колодце может скапливаться по причине порчи сальников (уплотнителей), которые устанавливаются в самих колодцах. В каждом колодце сальники устанавливаются сверху и снизу стакана (2 шт.). Покупать сальники необходимо после их осмотра. Необходимо убедиться, что на них нет разрезов, трещин, наростов. Резиновый сальник должен отсвечивать глянцевым блеском.

Масло в свечных колодцах на ваз 2110

Доверься спецам: сколько стоит замена штатных маслосъемных колпачков на СТО?

По традиции первым шагом при устранении дефекта, связанного с повышенным расходом масла, идет смена уплотнителей клапанов. Только после этого, если должного эффекта не достигнуто, идет очередь маслосъемных колец на поршнях и далее по списку. Многие автолюбители считают, что первый этап ремонта не сложнее, чем установка тросика сцепления на ВАЗ 2110 в собственном гараже.

Почему лучше обратиться в сервис?

Правильная реализация всех этапов работы подразумевает наличие нескольких факторов:

• Досконально разбираться в устройстве мотора своего авто.
• Обладать определенным опытом выполнения слесарных работ.
• Иметь соответствующий комплект инструмента и оборудования.

Взять, к примеру, устройство для сжимания клапанных пружин – его не всегда можно найти в арсенале даже бывалого автомобилиста. Поэтому вопрос, сколько стоит замена неисправных маслосъемных колпачков, довольно популярен среди автовладельцев

Особенно важно учесть момент, когда ремонт выполняется автослесарем с низкой квалификацией или кустарным методом. В этом случае сальники могут потерять свои свойства еще на стадии установки. Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

• Качественное выполнение ремонтного процесса.
• Современное оснащение и инструментарий.
• Полный технологический комплекс выполняемых работ на любом виде авто.
• Сжатые сроки выполнения, не влияющие на качество ремонта.
• Предоставление гарантийных обязательств.

В случае возникновения непредвиденных обстоятельств мастера сервисного центра способны провести диагностику и реализовать следующий этап работ. При использовании специализированного оборудования СТО исключается распространенная проблема «сползания» уплотнителей с направляющей клапанной втулки.

Ориентировочные цены за смену сальников клапанов

Ценник за ремонтные работы зависит от модели автомашины и технологических нюансов. К примеру, цена за установку новых уплотнителей без съема головки блока цилиндров несколько меньше, чем аналогичная операция с демонтажем ГБЦ. Это вполне закономерно, так как трудозатраты по реализации съема головки блока цилиндров намного больше.

Автомобилю, имеющему солидный пробег, имеет смысл снять ГБЦ и притереть или поменять клапаны. Также рекомендуется провести дефектовку распредвалов и других элементов силового агрегата

Владельцам дорогих престижных иномарок стоит сразу принять во внимание, что стоимость замены неисправных маслосъемных колпачков на таких моделях намного дороже, чем, например, на Lada Vesta или на Renault Logan. По маркам авто в автосервисах за подобный ремонт средняя цена составляет:

• ВАЗ 2101-07 – 1500 рублей.
• Нива и Нива Шевроле – 1750 рублей.
• Иномарки в зависимости от сложности – 3500-12000 рублей.
• Мотор 8 клапанов – 1500 рублей.
• Мотор 16 клапанов – 4500 рублей.

Представленные цифры далеко не предельны. Если старенькую «десятку» можно восстановить за 1500-2000 рублей, то владельцу Audi TT придется выложить около 60 000. Замена сальников клапанов со съемом ГБЦ на моторах М54, М52, М56, М50 от BMW обойдется в сумму до 23 000 рублей. Такая же операция, но без демонтажа головки будет стоить уже 10 000 рублей. В любом случае цена за работу по смене расходников значительно ниже капремонта двигателя, который может стать итогом халатного отношения к состоянию уплотнителей.

Что делать, когда необходимо заменить маслосъёмные колпачки на 16-клапанной ГБЦ, но при этом на автосервисе требуют много денег? Выход есть – сделать все своими руками. Конечно, для проведения операции потребуются некоторые знания в строении двигателя, а также его конструкции. Но, совершить данную операцию реально своими силами, при этом потратив копейки на покупку самых колпачков.

Видео по замене маслосъёмных колпачков на 16-клапанной ГБЦ без снятия головки:

Необходимый инструмент

Для того чтобы поменять сальники, нужно подготовить следующий комплект инструментов:

1. Набор ключей или головок. Среди них обязательно должны быть ключи на 10, 13 и 19.
2. Несколько отвёрток.
3. Плоскогубцы.
4. Подготовить специальную ёмкость для слива масла. Её можно сделать из пластиковой канистры, которая разрезается на две части. Подойдут и разрезанные пятилитровые бутылки от воды.
5. Новые сальники.

Сальник коленвала передний.

Сальник коленвала задний.

Артикулы

Что касается новых сальников, то лучше менять сразу передний и задний. Они ещё называются большой и малый.

• Наиболее популярны детали от АвтоВАЗ, с артикулами 21080100516000 и 21081005034.
• Более качественным является комплект сальников от фирмы ESPRA, имеющий каталожный номер E07418. Зарубежный производитель стоит в два раза быстрее.

Комплект фирменных сальников ESPRA.

Алгоритм замены

Для того чтобы заменить деталь, нужно выполнить следующую последовательность действий:

1. В первую очередь нужно слить масло с двигателя. Для этого понадобится пустая ёмкость не менее четырёх литров.
2. Далее снимается передняя крышка ремня ГРМ.

   Отворачивает два болта по бокам крышки.

   Выкручиваем один болт по центру крышки.

   Снимаем крышку ГРМ.

3. Нужно поднять правую переднюю часть автомобиля с помощью домкрата и снять переднее колесо.

   Поддомкрачиваем передок и снимаем колесо.

4. Распредвал нужно провернуть по часовой стрелке за болт. Нужно совместить метки на шкивах.

   Совмещаем метку на шкиве с установочным усиком на крышке.

5. Коленчатый вал нужно обязательно зафиксировать.

   Можно зафиксировать коленвал отверткой…

   …или застопорить шкив распредвала.

6. Снимается приводной шкив генератора.

   Сначала под капотом ослабляем натяжение ремня генератора, затем через арку колеса накидным ключом на 17 откручиваем болт и снимаем шкив.

7. Далее нужно снять ремень ГРМ. Для этого натяжной ролик нужно повернуть, чтобы ремень был в самом ослабленном положении.

   Ослабляем ролик и скидываем ремень ГРМ.

8. Снимается зубчатый шкив. Для этого используются две отвёртки.

   Обычно шкив легко снимается.

   Но может понадобится съемник.

Только после этого можно извлечь старый сальник. Для этого тоже нужно использовать отвёртку.

Под шкивом видим масло и старый сальник.

Вытаскиваем изношенный сальник и очищаем поверхности.

Перед тем, как установить новый сальник, нужно смазать его кромку машинным маслом. Только после этого он запрессовывается.

Если зубчатый шкив приржавел «наглухо» и съемника под рукой нет, смотрим видео о том, как снять шестерню третьим способом:

Задний сальник

Кроме того, для его замены понадобится снимать дополнительные узлы и детали. Если автовладельцу ВАЗ-2110 уже приходилось менять различные сальники, то он точно справится с этой задачей. Неопытный автолюбитель может попросить помочь знакомого, которому приходилось выполнять подобные работы.

Процедура происходит следующим образом:

1. Нужно слить масло с коробки передач.

   Ключом на 17 отворачиваем пробку и сливаем масло в емкость, по окончании пробку ставим на место.

2. Снимается колесо. Именно по этой причине и рекомендуется менять сразу два сальника, чтобы избежать лишних манипуляций по разборке.
3. Выводится наружу ШРУС.

   Чтобы отвести привод, нужно открутить болты крепления шаровой опоры.

4. Достаётся приводной вал вместе со ШРУСом.

   Выталкиваем шарнир с помощью монтажной лопатки.

5. Снимается коробка передач. Перед этим нужно отсоединить тягу привода.

   Откручиваем реактивную тягу.

   Снимаем крышку картера сцепления.

   Выворачиваем болты крепления коробки.

   Вдвоем отводим в сторону коробку передач.

6. Теперь нужно снять маховик.

   Перед снятием маховика ставим метки.

7. Сняв маховик, видим сальник.

   Вид на сальник.

8. Вынимается старый сальник с помощью отвёртки.

   Очищаем посадочное место от грязи и устанавливаем новый сальник.

Далее нужно смазать маслом и установить новый сальник коленвала. Происходит сборка в обратной последовательности.

Бывает, что старый сальник не получается вытащить отверткой, тогда на помощь придут саморезы. Более подробнее показано на видео:

Завершение работ

Прежде чем проводить замену сальников клапанов ВАЗ-2110 (8 клапанов), нужно выполнить несколько простых манипуляций, чтобы подготовить автомобиль к ремонту:

1. Отключаете минусовую клемму от аккумуляторной батареи.
2. Демонтируете корпус воздушного фильтра.
3. Снимаете чехол, который прикрывает механизм привода ГРМ.
4. Отключаете трос подсоса воздуха (на карбюраторных моделях).
5. Выкручиваете две гайки, которыми зафиксирована крышка, закрывающая распределительный вал.
6. Установите по меткам шкивы распределительного и коленчатого валов.
7. Зафиксируйте шкив распределительного вала, установив в прорезь отрезок трубки. Необходимо, чтобы она наделась на шпильку в ГБЦ.
8. Отпустите болт, которым закреплен шкив распределительного вала, при помощи накидного ключа на 17.

ПОДРОБНОСТИ: Акриловой полимерной краской под хром

Вот и все, теперь весь клапанный механизм перед глазами. В случае если работы проводятся на карбюраторном двигателе, потребуется снять насос (топливный) и распределитель зажигания. Аналогично проводятся работы и по замене направляющих клапанов.

После того как поставили все новые маслоотражатели, можно приступать к сборке. Вполне реально выполнить замену сальников клапанов, не снимая головки. Ведь демонтаж ГБЦ – это трудоемкий процесс, который потребует замену прокладки и слив антифриза. Сборка мотора:

1. Установите крышку, используйте только новую прокладку.
2. Установите шкив распределительного вала и закрутите болт.
3. Установите шкивы распределительного и коленчатого валов, поставьте ремень ГРМ и проведите его натяжение.
4. Устанавливаете все навесное оборудование.

После проведения ремонта обязательно убедитесь в том, что работа двигателя нормализовалась, симптомов поломки больше нет. Если необходимо выполнить ремонт клапанов ВАЗ-2110, то простой заменой маслоотражателей не обойтись. Придется демонтировать ГБЦ и менять, притирать все клапаны.

Меняем маслосъемные колпачки своими руками

Маслосъемные колпачки АвтоВАЗ

Прежде чем приступить непосредственно к процессу, стоит отметить, что есть некоторые факторы, которые указывают на то, что эти детали износились и их необходимо заменить. Также, для замены стоит приготовить соответствующий инструмент. Если автомобилист не уверен в своих силах или не знает конструкции двигателя, то преступать к работе не рекомендуется. Лучше всего обратиться в автосервис.

Признаки замены

Виден сизый дым? Готовься чинить МОТОР

Существуют факторы, которые прямо или косвенно указывают на то, что маслосъемные колпачки на ВАЗ-2112 необходимо заменить. Рассмотрим, все варианты:

1. Любой автомобилист, у себя или у другого коллеги, наблюдал такое понятие как сизый дым . Именно он сигнализирует о том, что пришло время сменить эту деталь.
2. Торможение двигателя происходит достаточно долго , даже в некоторых случаях рывками.
3. Масляное загрязнение свечей , также может сигнализировать о том, что колпачки подлежат замене.
4. У ВАЗ-2112 есть свойство, при изношенных маслосъемных колпачках потреблять большое количество масла .

Рассмотрев все признаки можно перейти непосредственно к процессу подготовки и замены детали.

Инструментарий

Для замены маслосъёмных колпачков понадобится следующий инструментарий:

1. Ключ на 12.
2. Магнитный пинцет или отвертку.
3. Специальный инструмент для сжатия клапанных пружин.
4. Инерционный съемник.
5. Ветошь.

Когда весь инструментарий, подготовленный можно перейти непосредственно к процессу замены.

Инструменты необходимые для замены маслосъемных колпачков

Процесс замены на 16-ти клапанном двигателе ВАЗ-2112

Конечно, лучше всего менять маслосъемные колпачки при снятой головке блоке цилиндров, но не каждому автовладельцу это под силу. Поэтому, рассмотрим поэтапные процесс замены без демонтажа ГБЦ. Стоит предупредить, что эта процедура не быстрая и может занять достаточно много времени, поэтому стоит планировать время заранее.

Итак, переходим непосредственно к самому процессу:

1. Демонтируем «клемму-минус» с АКБ.

Выставляем I поршень в В class=»aligncenter» width=»600″ height=»420″

Отключаем провода с катушек зажигания

Демонтируем катушки зажигания

Проводим демонтаж дросселя или приводного троса

Откручиваем и отводим в сторону трубку ГУР

Выкрутив винты крепления снимаем клапанную крышку

Откручиваем 13 винтов крепления коромысел и демонтируем их, затем проводим демонтаж распределительных валов

При помощи специального съемника сжимаем пружины и снимаем сухари

Проводим перепрессовку сальников клапанов

Теперь новые колпачки установлены, и признаки неисправности должны пропасть. Стоит отметить, что опытные автослесари проводят замену, в среднем, за 8-12 часов, в зависимости от состояния двигателя автомобиля. Ценовая политика колеблется от 3500 до 5000 рублей.

Выбор колпачков

К выбору маслосъемных колпачков ВАЗ 2112 стоит относиться достаточно серьезно, поскольку именно от них будет зависеть нормальное функционирование головки блока и основного силового агрегата.

1. 2112-1007026 – оригинальный комплект маслосъемных колпачков производства АвтоВАЗ. Так, они идеально подходят на автомобиль, поскольку произведены непосредственно заводом-изготовителем. Цена комплекта – 200 руб.

Вид маслосъемных колпачков

Но, как показывает практика, автомеханики останавливают свой выбор на маслосъемных колпачках производства Goetze (24-30667-01/0) . Это происходит по тому, что их структура не только позволяет их легче устанавливать, но и они имеют повышенный ресурс, а также реже выходят со строя, чем даже оригинальные.

Сальники клапанов производства Goetze

Замена маслосъемных колпачков ВАЗ 2110

Общие сведения

Замена маслосъемных колпачков показана на примере двигателя мод. 2111. На карбюраторных двигателях ее выполняют аналогично, но перед началом работы необходимо дополнительно снять воздушный фильтр (см. подраздел 2.17.1.2), топливный насос (см. подраздел 2.17.1.4), распределитель зажигания (см. подраздел 7.7.3) и корпус привода вспомогательных агрегатов…
…отвернув болт его крепления шестигранником “на 5”.

Порядок выполнения

1. Отсоедините провод от клеммы “–” аккумуляторной батареи.

2. Снимите зубчатый шкив с распределительного вала (см. подраздел 2.8).

3. Снимите крышку головки блока (см. подраздел 2.11).

4. Отверните две гайки 1 крепления “массовых” проводов и снимите наконечники проводов со шпилек. Затем отверните две гайки 2 и болт 3 крепления задней крышки головки блока
Обратите внимание, под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку с головки блока.

5
Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.

6. Если шпонка в пазу распределительного вала сидит не плотно, выньте ее, чтобы не потерять.

7. Снимите распределительный вал с головки блока.

8. Снимите сальник с распределительного вала.

9. Проверните коленчатый вал так, чтобы поршень, соответствующий заменяемым колпачкам, находился в верхней мертвой точке. Вывернув свечу, вставьте оловянный пруток через отверстие для свечи между поршнем и клапаном (чтобы клапан не провалился вниз).

10. Установите приспособление для сжатия пружин клапанов в соответствии с фото. При этом используйте гайку без зубчатого буртика. Сожмите приспособлением пружины клапана.

11. Выньте с помощью пинцета два сухаря. Затем снимите приспособление.

12. Выньте верхнюю тарелку пружин, внутреннюю и наружную пружины клапана.

13. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

14. Для этого установите цангу приспособления для снятия маслосъемных колпачков на колпачок и…

15. …резко ударьте бойком по втулке приспособления. Затем так же резко ударьте по бойку ручки приспособления…

16. …спрессовав тем самым колпачок с втулки. Выньте колпачок из цанги приспособления. При отсутствии приспособления для снятия колпачков снимите их пассатижами. При этом усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

17. Перед установкой новых маслосъемных колпачков рекомендуется снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах.

18. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

19

Осторожно запрессуйте колпачок до упора в нижнюю тарелку.

20. Установите на колпачок пружину, если ее снимали

Аналогичным образом замените остальные маслосъемные колпачки.

21. Установите пружины и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. Выньте из отверстия под свечу оловянный пруток.

22. После установки сухарей ударьте молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место.

23. Смажьте моторным маслом шейки и кулачки распределительного вала, а также опорные поверхности под шейки распределительного вала в головке блока и корпусах подшипников.

24. Установите распределительный вал в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

25. Нанесите герметик на головку блока в зоне крайних опор распределительного вала.

26. Установите корпуса подшипников распределительного вала, оденьте на шпильки шайбы и заверните гайки их крепления в два этапа в указанном порядке: – заверните гайки до касания корпусов подшипников к поверхности головки блока, при этом следите, чтобы…

27. …направляющие втулки вошли в отверстия корпусов подшипников.
– окончательно затяните гайки в указанной последовательности.

28. Установите сальник распределительного вала.

29. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. подраздел 2.11). Далее установите все детали, соедините шланги и провода в порядке, обратном снятию.

Видео про “Замена маслосъемных колпачков” для ВАЗ 2110

Замена маслосъёмных колпачков на ВАЗ-08

замена сальников клапанов не снимая гбц ваз 2108-2110-2115

Замена сальников клапанов 2110 8 клап.
