Замена масла в вариаторе CVT: тонкости и нюансы

Частичная замена масла в вариаторе

Первый вариант — упрощенный

  1. Это действительно «частичная» замена по принципу: «сколько выльется». После обязательного прогрева жидкости (обычная поездка с частой сменой режима работы вариатора), устанавливаем автомобиль на ровную поверхность над ямой (или на подъемник).
  2. Отворачиваем сливную пробку, открыв при этом и заливную, для свободного поступления воздуха.
  3. Принимаем отработку в заранее подготовленную емкость. Желательно не пролить жидкость на пол: это не из соображений экологии, объем необходимо зафиксировать. Сливаем старое масло в мерную посуду, запоминаем количество.

    Сливаем масло из вариатора

  4. Желательно выделить для слива много времени, чем больше выйдет – тем лучше.
  5. Закручиваем сливную пробку, заливаем трансмиссионку в измеренном количестве.

Таким образом, вы замените 30% — 40% масла. Поэтому это даже не замена, а так называемое «освежение» состава. Разумеется, необходимо подбирать точно такую жидкость, которая была залита.

Второй вариант – правильный (относительно)

  1. Подразумевается полная смена состава в несколько этапов. После стандартной подготовки (прогрев, ровная поверхность, емкость для отработки…), сливаем масло «сколько выльется».
  2. Доводим объем новой жидкости до отметки на щупе.
  3. Катаемся на автомобиле 50-100 км.
  4. Меняем фильтр.

    Замена фильтра в вариаторе Renault Kaptur

  5. Повторяем процедуру.

После каждого «долива», процент свежего масла возрастает. Можно повторять процедуру сколько угодно раз, исходя из соображений здравого смысла. Постепенно количество свежего расходника приблизится к заветным 100%.

Естественно, материальная сторона вопроса делает этот способ нерациональным. Тем не менее, многие автовладельцы именно так и поступают.

Инструкция

Прежде всего необходимо установить автомобиль на яму строго в горизонтальном положении. Для замены жидкости производится ряд последовательных действий:

Выключать двигатель и подождать в течение 3-4 часов пока вся жидкость стечёт в нижний поддон вариатора.
Подставить под сливную пробку ёмкость для сбора жидкости и открутить пробку. Подождать некоторое время до полного вытекания жидкости и выкрутить мерную трубку

Это позволит более полно удалить смазочную жидкость.
С помощью инструмента аккуратно открутить болты крепления поддона и осторожно его снять. Откроется доступ к фильтру и возможность удалить осадок, образовавшийся на дне поддона.
Снять и очистить от осадка магниты и фильтр.
Осторожно снять гидроблок, предварительно отключив штатные соленоиды и выкрутить 14 болтов, из которых 2 имеют укороченный размер

Поставить метки на этих болтах для ускорения обратной сборки, а также отметить отверстия под укороченные болты.
Снятый гидроблок поместить в отдельную ёмкость.
Снять второй фильтр, для этого выкрутить 10 соединительных болтов, и гидроблок разделится на две части. Части гидроблока нельзя переворачивать, так как это будет способствовать выпадению пружин .
Достать второй фильтр и заменить на новый.
Собрать гидроблок в обратном порядке. При разборке дополнительно стечёт 1,5-2 литра жидкости.
Поставить новую прокладку под поддон, устанавить внешний фильтр и поддон.
Проверить совмещение шкива вариатора с цилиндром гидроблока. Для этого в салоне автомобиля переключить рычаг скоростей в различные положения.
Провести ревизию сборки всего узла с использованием всех штатных деталей.
Залить новую жидкость в вариатор. Предварительно с помощью домкрата снять левое переднее колесо и найти отверстие для заправки жидкости в вариатор. Проверить с помощью щупа уровень жидкости и в случае необходимости долить до нужного объёма.
Закрутить пробку и поставить на место колесо.

При проведении операций важно соблюдать последовательность действий в обязательном порядке и соблюдать инструкцию по замене жидкости. Каждый владелец автомобиля с клиноременным вариатором CVT сталкивается с проблемой замены трансмиссионной жидкости

Учитывая, что это одна из самых дорогостоящих частей автомобиля, вопрос о том, как сделать все правильно, всегда актуален

Каждый владелец автомобиля с клиноременным вариатором CVT сталкивается с проблемой замены трансмиссионной жидкости. Учитывая, что это одна из самых дорогостоящих частей автомобиля, вопрос о том, как сделать все правильно, всегда актуален.

Производители рекомендуют заменять масло через 60000 — 80000 км в зависимости от марки авто. Однако, лихая езда, использование автомобиля для передвижения по бездорожью, а также частые резкие ускорения приводят к сокращению срока пригодности. Поэтому многие сервисы и сами пользователи рекомендуют частичную замену уже после 20 000 — 30 000 км.

Как проверить уровень масла в вариаторе — пошаговая инструкция

Ниже приводится способ проверки без щупа. Он подойдёт для автомобилей, в которых данной детали нет. Для моделей разных производителей последовательность действий одинаковая.

Вначале машину ставят на ровную поверхность без уклона и заводят мотор.

Затем потребуется прогнать во всех режимах коробку передач. В каждом режиме селектор рекомендуется держать по 5 секунд — на реверсе, нейтральной передаче и драйве. В итоге жидкость прогонится по всем каналам коробки. Далее рычаг переводят в нейтральный режим и нажимают на тормоз.

Вентилятор должен сработать не меньше двух раз. Когда коробка прогреется до рабочей температуры, можно будет производить проверку. Нужно убедиться, что жидкость нагрелась до 35-45 градусов.

Под автомобилем ставят поддон, в который будет стекать масло. Пробку варитатора откручивают на рабочем прогретом двигателе

Важно подождать, когда жидкость сольется

Должны остаться только капли. Тогда уровень будет установлен.

Затем пробку снова закручивают. Если перелить жижу из емкости в канистру, должно получиться от 3,2 до 4 литров. Когда после слива остаётся более 4,5 литров, это означает, что количество превышено.

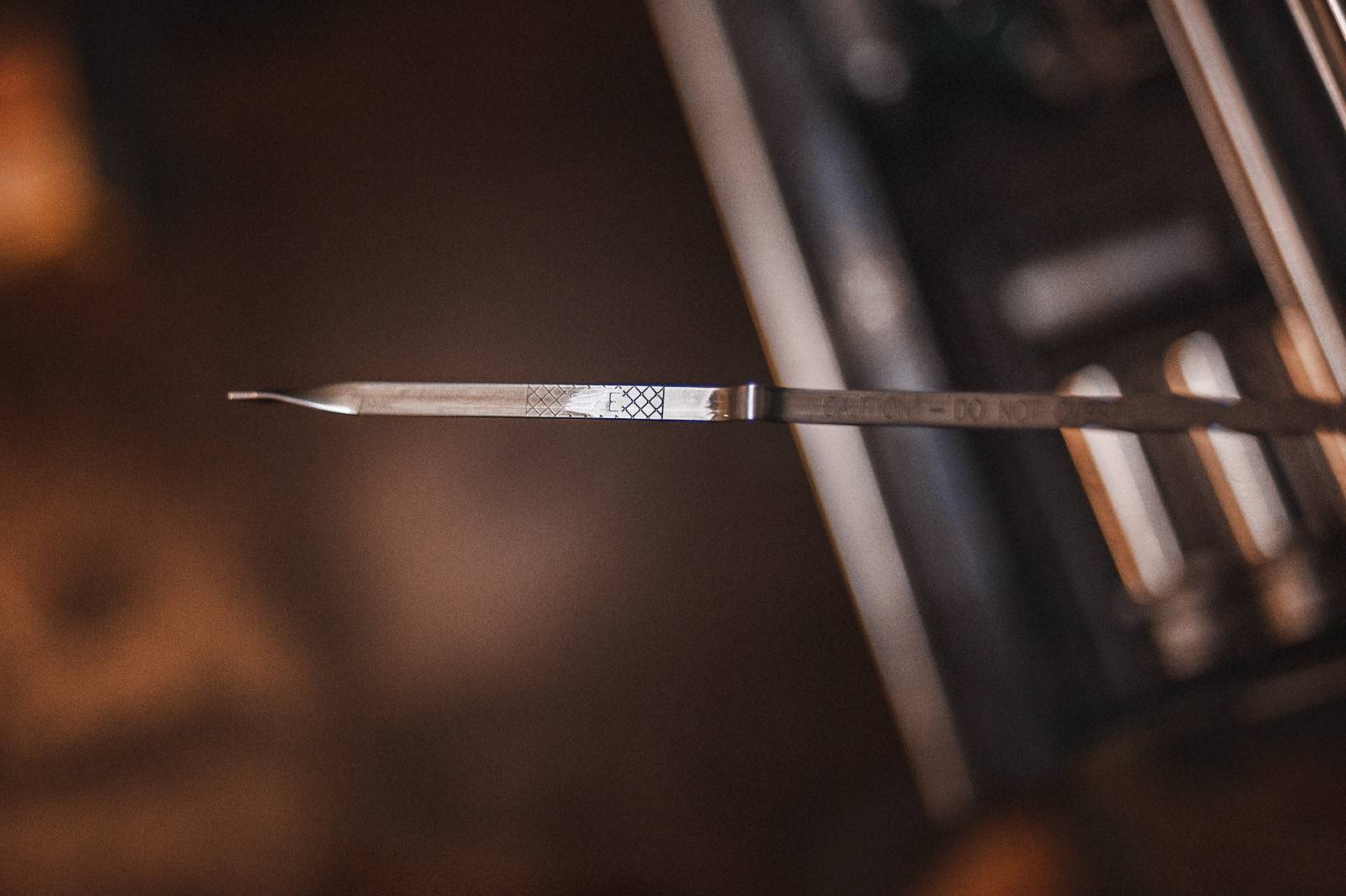

Проверить уровень по щупу ещё проще. Манипуляции производятся на прогретом после поездки моторе. Температура вариатора в данном случае будет порядка 74 градусов.

Затем необходимо открыть моторный отсек и найти щуп.

Теперь его можно вытащить и протереть сухой тряпкой или марлей.

Далее щуп ставят на место и через несколько секунд вытаскивают. Нужно посмотреть, до какого уровня он окрасился жидкостью.

Важно обратить внимание на кончик щупа, на него наносятся риски. На рельефной части в виде сеточки должны быть отметки. Они позволят понять, на каком уровне должно находиться масло

Они позволят понять, на каком уровне должно находиться масло.

Граница между маслянистой и сухой частями щупа должна располагаться между отметками А и В

Если вещество темного оттенка, увидеть, до какой отметки оно окрасило щуп, будет несложно. Когда жидкость прозрачная, приходится делать это наощупь. Если провести по поверхности тканью, она начнёт пропитываться маслом в том месте, где оно нанесено.

По окончании процедуры мотор заглушают и ставят селектор на паркинг.

Есть третий способ, при котором нужно заглушить прогретый после движения двигатель. Согласно инструкции к автомобилям Honda Airwave замер осуществляется через 1-1,5 минуты после остановки мотора.

По прошествии указанного промежутка времени можно вытаскивать щуп. Его насухо протирают тканью и ставят обратно. Далее снова вынимают и определяют количество жидкости по нанесенным отверстия. Масло должно доходить до уровня между средним и верхним отверстиями.

Третий вариант определения самостоятельной определения уровня — проверка на холодную. В этом случае с выключенным двигателем достают щуп и проверяют. На холодном двигателе уровень должен быть выше нижней метки, но немного не доставать до средней. Однако обычно такой метод не используют. Это связано с тем, что измерения будут с большой погрешностью.

Критерии выбора

Наверняка каждый озадачит себя вопросом, почему же необходимо придерживаться, такому серьезному контролю по поводу той жидкости, которую необходимо заливать. Все довольно просто, рассмотреть можно на примере масла HMMF. Данное масло несет с собой довольно серьезный набор присадок, которые необходимы для лучшего охлаждения.

Также в составе присутствуют специальных химические элементы, которые удерживают специальную грань, когда смазка деталей идеально сочетается с их скольжением, не создавая чрезмерного нагрева. Это позволяет добиться минимального износа шестерен и отличной плавности хода.

Стоит только представить то, что одна жидкость должна справляться с работой смазывания, увеличения трения, охлаждения и частичного удаления продуктов износа. И те автомобили, которые работают на нём, попросту не смогут обойтись без всех этих функций которые могут отсутствовать в другом масле.

Периодичность замены жидкости каждый производитель опять же устанавливает свою.

Жидкости для вариатора и механической коробки передач

Для осевых передач требуется особенно высокая защита от износа (AW) и противозадирные свойства (EP). Это возможно только с высококонцентрированными добавками серы, поэтому масла классического типа не подходят для сцепления или синхронизации.

В дополнение к высокой защите от износа, масла для привода мостов должны обладать хорошими свойствами старения — учитывайте это. Здесь также должны быть достигнуты более длительные интервалы между заменой и сроком службы. Благодаря более строгим директивам и нормам, касающимся выбоин, масла CVT становятся все более и более густыми для оптимизации эффективности трансмиссии.

Причины превышения уровня масла в коробке-автомате?

Перелив смазки в АКПП в подавляющем большинстве случаев провоцируется несоблюдением правил в ходе замены вещества. Дело в том, что жидкость сначала нужно дать максимально стечь, а уже потом доливать нужный объем. Если это правило не учитывать, то превышение нормы будет налицо.

Новую смазку рекомендуется наливать очень аккуратно и постепенно. Вещество проникает и распределяется по каналам, поэтому и нужно залить, а потом подождать, пока состав будет равномерно распределен в системе.

Еще одна причина подобного нарушения заключается в том, что масло при объеме увеличивается в объеме. Многие водители забывают об этом факте, в результате чего, возникает перелив.

Как работает бесступенчатая трансмиссия

Основу вариатора составляют 2 разжимных вала и соединяющий их приводной элемент, то есть ремень или цепь. Оба вала подключены к масляной системе коробки, через которую блок управления регулирует степень сжатия каждого из них. Чем сильней сжаты тарелки ведущего вала, тем больше диаметр вращения ремня или цепи на нем, а значит, тем меньше на ведомом. Меняя давление в обоих валах, блок управления в широких пределах меняет передаточное число.

Кроме того, трансмиссию этого типа оснащают:

  • гидротрансформатором;
  • планетарным редуктором;
  • фрикционным сцеплением;
  • расположенным внутри корпуса исполнительными механизмом(гидроблоком) с гидроцилиндрами, что делает его похожим на традиционные АКПП, то есть гидроавтоматы и роботизированные трансмиссии (РКПП).

Гидротрансформатор выполняет функцию сцепления и преобразует соотношение скорости вращения вала двигателя к крутящему моменту при начале движения машины. Планетарный редуктор переключает направление езды автомобиля (вперед или назад). Фрикционы обеспечивают правильную работу планетарной передачи, а на некоторых трансмиссиях еще и выполняют функцию сцепления. Вынесенный за пределы трансмиссии блок управления – это «мозг» вариатора, выполняющий те же функции, что и ЭБУ на гидроавтомате, а цилиндры гидроблока вкупе с масляным насосом являются «руками» этого «мозга».

Как менять масло в CVT

Итак, разобравшись с необходимостью регулярного обслуживания, давайте ниже рассмотрим, как заменить масло в коробке вариатор. Не трудно догадаться, что в этом случае можно пойти двумя путями:

  • поменять масло в вариаторе на СТО;
  • осуществить замену масла в вариаторной коробке самостоятельно;

Что касается способов замены, в тех или иных случаях выполняют: частичную (неполную) замену масла в коробке, полную замену (аппаратную), полную замену методом пролива.

Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Если просто, часть смазки сливается, после чего нужно залить ровно столько же, сколько и было слито до этого, затем откорректировать уровень масла в вариаторе.

Затем в коробку заливается точно такая же жидкость (производитель, свойства, допуски), как и та, что была залита ранее. Такой подход позволит избежать рисков смешивания трансмиссионных масел и возможных последствий.

При этом важно понимать, что данным способом возможно обновление жидкости в вариаторе только на треть или чуть больше, от общего объема жидкости. Фактически, свежая жидкость смешивается со старой, которая не сливается из агрегата через пробку. Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км)

Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон

Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км). Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон.

Полная замена масла в вариаторе выполняется при помощи специальной установки. Вся замена предполагает метод вытеснения, когда новая жидкость фактически выдавливает старую из КПП (замещение).

Также аппаратная замена позволяет перед закачкой масла в коробку выполнить процедуру по промывке вариатора. Может использоваться как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.

Замена масла в вариаторе своими руками

Чтобы поменять масло в CVT без использования спецоборудования, потребуется заготовить:

  • свежее масло в должном объеме (заранее по мануалу нужно узнать, какую смазку лить и сколько литров заливать в коробку вариатор на той или иной модели авто).
  • ветошь, чистые тряпки, а также емкости для слива, набор инструментов;
  • прокладка поддона и /или герметик, масляный фильтр коробки-вариатор.
  • Перед заменой коробку нужно хорошо прогреть (проехать на авто около 10 км), после чего поставить машину на ровную поверхность в гараже со смотровой ямой или поднять на подъемнике, заехать на эстакаду и т.д.
  • Далее двигатель нужно заглушить, после чего выждать около 60 мин, пока все масло не стечет обратно в поддон.

Теперь под сливную пробку нужно поставить емкость, затем пробка выкручивается. Также можно извлечь масляный щуп из коробки. После того, как жидкость перестанет вытекать, нужно снять поддон, выкрутив соответствующие болты. Затем поддон аккуратно снимается, осуществляется его промывка очистителем, удаляется стружка с магнитов и т.д. Также на многих вариаторах желательно снять гидроблок, отключив соленоиды. Настоятельно рекомендуем предварительно изучить информацию по снятию клапанной плиты на конкретной модели авто. Гидроблок также можно промыть. После того, как элементы были сняты и очищены, можно приступать к замене внутренних фильтров вариатора. После замены гидроблок устанавливается на место, ставится внешний фильтр, монтируется очищенный и высушенный поддон. После сборки нужно проверить совмещение шкива вариатора с цилиндром гидроблока. Чтобы это сделать, нужно переключать селектор в салоне в разные положения. Если все в порядке, можно заливать свежую жидкость (масло) в вариатор. Для этого нужно найти заправочное отверстие. По окончании остается проверить уровень по щупу и откорректировать его при такой необходимости. Не допускайте снижения и превышения рекомендуемого уровня масла в вариаторе!

Удерживая сцепление и отверните гайку заднего приводного вала

Убедившись, что другие компоненты, блокирующие снятие крышки вариатора, отсутствуют, отверните стопорные винты в диагонально противоположной последовательности, действуя снаружи внутрь

Обратите внимание на положение отдельных винтов, если они имеют разную длину (запишите это!). И убедитесь, что вы не потеряете ни одну из шайб

Теперь вы сможете снять крышку если нет, проверьте, где находится точка слипания. Возможно, вы забыли винт что бы вы ни делали, не применяйте силу. Только когда вы полностью уверены, что не пропустили ни одного винта, можно прибегнуть к резиновому молотку, чтобы ослабить очень плотно прилегающую крышку вариатора.

Если задний ведущий вал выступает в крышку, вы обнаружите, что где-то есть свободная втулка, которую вы также не должны терять. Тщательно очистите внутреннюю часть крышки от пыли и грязи. Если в корпусе вариатора есть масло, у вас негерметичный двигатель или уплотнение привода, которое необходимо немедленно заменить. Так что у вас есть ваш вариатор во всей красе. Заблокируйте вариатор и отсоедините центральную гайку. Снимите металлическое кольцо для облегчения доступа.

Для того, чтобы установить новый ремень привода или новые ролики вариатора, начните расстегивать фиксирующую гайку переднего V-шкив на шейке коленчатого вала. Для этого необходимо заблокировать вариатор с помощью специального инструмента, чтобы предотвратить его перемещение. Если передний клиновой шкив зубчатый, вы, как правило, можете купить инструмент для блокировки, который подходит вашему автомобилю. Если на поверхности шкива имеются отверстия или сплошные ребра, вы можете захватить его подходящим держателем.

Квалифицированные механики своими руками могут изготовить собственный замок или держатель из плоской стали. Если вы блокируете шкив, держа охлаждающие ребра, будьте очень осторожны, чтобы избежать повреждения или поломки ребер. Если нет возможности заблокировать вариатор, гайку необходимо отсоединить с помощью пневматического ключа (мастерская для автомобиля).

Как и когда нужно проводить замену масла в вариаторе: фото и видео

Зачем менять в вариаторе масло?

Не секрет, что принцип работы вариатора отличается от обычных автоматических коробок передач и в них используется специальное масло. Как правило, оно имеет маркировку CVT, то есть, дословно в переводе с английского «бесступенчатая трансмиссия»

Важно отметить, что этот смазочный материал от обычного отличается целым рядом свойств. Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия

Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять

Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия. Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять.

Хотя в руководстве ко многим последним моделям есть пометка, что замена смазки в вариаторе не требуется, все же специалисты рекомендуют время от времени проверять ее качество. Например, если жидкость изменила привычный цвет, запах, прозрачность, уже стоит ее менять. Особенно если обнаруживаются твердые частицы. Это может привести к нехорошим последствиям.

Как проверить уровень масла?

Проверить какой уровень смазки можно по некоторым признакам работы автомобиля. Например, если жидкости мало, то могут быть следующие «симптомы»:

  • плохо разгоняется автомобиль или вообще не движется;
  • в начале движения автомобиль дергается;
  • сильно вибрирует двигатель на холостом ходу.
  • трудности при переключении передач;
  • автомобиль движется при положении N переключателя вариатора.
  1. Поставить автомобиль на ровную поверхность.
  2. Включить двигатель и после его полного прогрева, выключить зажигание.
  3. После этого в течении 60-90 секунд пока масло не остыло и не уменьшится в объеме нужно произвести замер.
  4. Для этого нужно извлечь щуп уровня жидкости в вариаторе (как правило, желтое кольцо), протереть чистой сухой салфеткой и вставить обратно.
  5. Опять достать щуп и посмотреть отметку. В зависимости от этого нужно будет либо слить лишнее, либо долить недостающее масло.

Когда нужно менять масло?

Как советуют специалисты, лучше не экономить на замене жидкости и проводить эту процедуру через каждые 20000 километров пробега. По некоторым официальным данным производители масел советуют их менять через 45000 километров пробега, что примерно составляет каждые три года. Наступит у вас необходимость замены через этот промежуток времени или еще раньше, конечно, зависит от разных ситуаций. Но все же лучше подстраховаться, посматривая на пробег автомобиля.

Как провести замену?

Прежде чем перейти к процедуре замены смазочного материала запомните, что она требует особой вашей внимательности. Следите, чтобы на щуп, а также в направляющую трубку не попали различные загрязнения. Даже сама незначительная пылинка может сыграть роль наждачной бумаги в вариаторе.

Итак, предлагаем пошаговую инструкцию того, как менять масло на примере автомобиля Honda Fit.

  1. Поставьте машину на ремонтную эстакаду или по возможности используйте подъемник.
  2. Заведите двигатель и дождитесь включения вентилятора охлаждения после чего заглушите работу двигателя.
  3. Теперь снимаем грязезащитный щиток, отворачиваем сливную пробку, подставляем удобную емкость и из вариатора сливаем все масло.
  4. Дождитесь пока вся жидкость вытечет из устройства. Как правило, это около 3-х литров. В это время приготовьте воронку с помощью которой мы произведем замену смазочного материала.
  5. Заливать масло будем через отверстие, где стоит щуп, но так как оно расположено в труднодоступном месте, нам нужна будет воронка.
  6. Сливную пробку закрываем при помощи новой уплотнительной шайбы.
  7. Заполняем вариатор новой трансмиссионной смазкой.
  8. Проверяем уже по известному нам способу его количество (после прогрева), то есть, горячим методом. Смотрим чтобы уровень масла в вариаторе был на верхнем указателе HOT.
  9. Вот и все готово. Успехов!

В этом видео вы узнаете об истории создания вариатора, его преимуществах, принципах работы и услышите другие интересные факты.

А занимались ли вы заменой жидкости? Быть может у вас есть свой способ? Поделитесь этим с нами в отзывах!

avtozam.com

Что такое деградация масла, и как сбросить показания счетчика

В ЭБУ Митсубиси Аутлендер 3 с вариатором существует так называемый счетчик деградации масла. Официальное название — CVT oil degradation level. При расчете параметра учитывается только температура смазки в КПП.

Во время эксплуатации счетчик начисляет баллы по такому принципу:

  • t, С меньше 90 — нет баллов;
  • t, С между 90 и 99 — 1 балл/мин;
  • t, С от 100 до 109 — 2 балла/мин;
  • t, С от 110 до 119 — 4 балла/мин;
  • t, С от 120 до 139 — 6 баллов/мин;
  • t, С от 140 и выше — 8 баллов/мин.

Как только температура достигает 138 С, появляется информация системы о перегреве коробки передач. Если этот параметр увеличился до 149 С, вариатор работает в аварийном режиме.

Указанный счетчик предназначен только для информирования водителя и не подает никаких команд на другие элементы автомобиля.

Сведения со счетчика деградации можно получить с применением сканера MUT-3 или других аналогичных устройств. Как вариант, допускается применение диагностического адаптера ELM 327 с софтом для Андроид типа hobDrive, Torque Pro или cvtz50.

При замене масла в вариаторе обнулять счетчик не обязательно. По рекомендации производителя делать это желательно, поэтому такую манипуляцию специалисты СТО не пропускают. Обнуление можно сделать самостоятельно с помощью софта cvtz50.

Анализировать параметры счетчика можно путем сравнения полученных данных с информацией на одометре. После заливки новой смазки в вариатор Митсубиси Аутлендер 3 данные одометра принимаем за ноль.

Далее делаем следующий анализ:

Сведения со счетчика деградации в три и больше раза меньше числа на одометре. Коробка-вариатор Mitsubishi Outlander 3 в хорошем состоянии. Температура нормальная. Перегревов не было.
Параметры счетчика деградации и одометра отличаются меньше, чем на 1/3 или почти равны. Это свидетельствует о частом перегреве КПП. Рекомендуется поменять масло и первое время контролировать температуру вариатора с помощью любого из упомянутого выше софта.
Цифра на счетчике деградации больше, чем данные с одометра. Это свидетельствует о сильном перегреве трансмиссии

Важно в короткие сроки обратиться к специалистам для устранения проблемы.

У многих автовладельцев на счетчике деградации цифра «0». Это нормально, ведь при отсутствии перегрева свыше 90 градусов Цельсия баллы не начисляются.

Вероятность перегрева очень низкая, благодаря наличию радиатора, поэтому смазка редко нагревается выше 85 градусов Цельсия. На старых версиях Митсибиси Аутлендер (до CVT8) стоял старый тип радиатора, который не очень хорошо справлялся со своей задачей.

Судя по информации программы CVTz50, температура масла в вариаторе в летнее и зимнее врем находится в диапазоне от 50 до 85 градусов Цельсия (средний показатель).

Чтобы сбросить счетчик деградации смазки в Mitsubishi Outlander 3, потребуется:

  • софт CVTz50;
  • WiFi/Bluetooth-адаптер ELM327 блютуз V4.

Программа CVTz50 платная и стоит около 150 рублей.

Ее возможности:

  • чтение и обнуление ошибок коробки-вариатора и силового узла;
  • изучение и вывод на ноль счетчика износа масла;
  • корректировка оборотов ХХ и опережающего угла;
  • контроль данных работы трансмиссии;
  • указание статистики по температуре (за месяц).

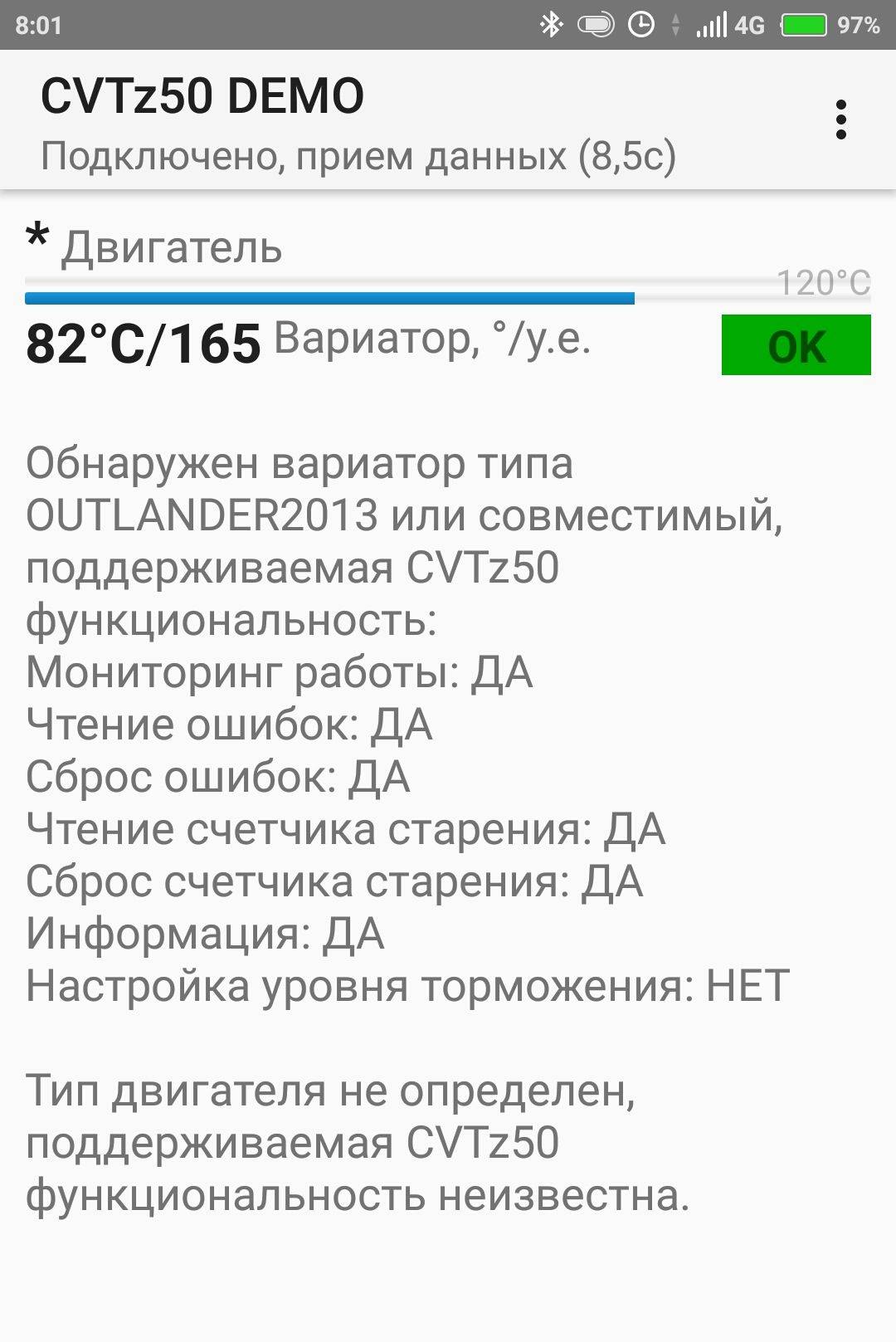

Для сброса счетчика деградации на Митсубиси Аутлендер 3 сделайте следующее:

  1. Поставьте самую новую версию CVTz50 из Гугл Плей.
  2. Установите диагностический разъем адаптер ELM
  3. Дождитесь его определения по блютуз или Вай-Фай (в зависимости от типа).
  4. Запустите устройство и проверьте подключение. Для этого жмите на клавишу «Мониторинг» работы вариатора.

Если все сделано правильно, на дисплее появляется лог обмена информацией между адаптером и программой.

Далее найдите пункт деградации масла и обнулите его.

При желании можно сбросить данные с помощью MUT-3.

Для этого сделайте следующие шаги:

  1. Отключите зажигание (положение ключа в замке — Lock).
  2. Подключите MUT –III в диагностический OBD-разъем.
  3. Включите зажигание (положение ключа — ON).
  4. Используйте специальную опцию MUT-III для сброса. Перейдите в CVT oil degradation level, а там в Clear CVT oil degradation level и жмите Clear.
  5. Выключите зажигание авто (позиция Lock).

Коробка робот: особенности КПП данного типа

Роботизированная коробка — та же «механика», однако функции выключения сцепления и переключения передач автоматизированы. Такая автоматизация стала возможной благодаря наличию электронного блока управления (ЭБУ), а также исполнительных устройств (гидроприводов, сервоприводов)

Типы сервоприводов сцепления и  включения/выключения передач РКПП:

  • электрический привод (сервомеханизмы — электродвигатель и механическая передача);
  • гидравлический привод (гидроцилиндры, управляемые электромагнитными клапанами).

Режимы работы РКПП:

  • Автоматический режим  (ЭБУ осуществляет управление коробкой с помощью исполнительных механизмов);
  • Полуавтоматический (ручной). Последовательное переключение  с пониженной  передачи  на повышенную передачу и наоборот  происходит  при помощи  селектора КПП или подрулевых переключателей.

По своим конструктивным особенностям РКПП могут быть с одним (типа AMT) или двумя пакетами сцепления (типа DSG). Более того, коробки с двумя сцеплениями также отличаются, так как сцепление может быть «сухим» и «мокрым». Их принципиальное отличие заключается в том, что в РКПП с мокрым сцеплением диски сцепления погружены в трансмиссионное масло.

Идем далее. Что касается сервисного обслуживания РКПП, в инструкции по эксплуатации любого автомобиля находится необходимая информация, позволяющая автовладельцу не только правильно эксплуатировать свой автомобиль, но и качественно его обслуживать.

При этом в случае с коробкой робот достаточно часто можно встретить утверждение о том, что агрегат необслуживаемый и рассчитан на весь срок службы автомобиля

На практике, важно понимать, что хотя роботизированная коробка и относится к коробкам передач механического типа, нельзя сказать, что обслуживание и ремонт такой коробки аналогичны традиционной МКПП. . Роботизированные коробки нуждаются в более частом и регулярном обслуживании, в случае неполадок некоторые трансмиссии данного типа по стоимости своего ремонта могут даже превышать «классические» автоматические коробки передач.

Роботизированные коробки нуждаются в более частом и регулярном обслуживании, в случае неполадок некоторые трансмиссии данного типа по стоимости своего ремонта могут даже превышать «классические» автоматические коробки передач.

Такая дороговизна обусловлена наличием быстро изнашивающихся дисков сцепления, сервомеханизмов, гидроприводов, мехатроника (гидроблока) и т.д. Особенно это актуально, если речь идет о преселективных роботах с двухдисковым сцеплением (DSG, PowerShift, S-Tronic).

При этом, несмотря на более высокую стоимость обслуживания  этих коробок передач, цена автомобилей, оборудованных РКПП, зачастую оказывается меньше, чем в случае оснащения машины «классическим» автоматом или вариатором CVT. В результате роботизированные КПП пользуются растущим спросом.

Начнем с основ — как работает вариатор

Когда дело доходит до обслуживания и настройки вашего скутера (решил для примера взять его), вы обнаружите, что вариатор в значительной степени стоит на повестке дня. Это связано с тем, что, с одной стороны, его компоненты подвержены определенной степени износа, а с другой плохо настроенный вариатор может привести к замедлению работы двигателя.

Чтобы понять работу вашего вариатора, подумайте о передаче велосипеда с переключателями передач (например, горный велосипед), с которыми большинство из нас знакомо. Когда вы набираете скорость, вы используете маленькую звездочку спереди и большую сзади. Затем, когда ваша скорость увеличивается, и вам приходится преодолевать меньшее сопротивление (например, на спуске), вы переключаете цепь на большую звездочку спереди и меньшую сзади.

Вариатор работает аналогичным образом, за исключением того, что в нем используется приводной ремень вместо цепи, он постоянно регулируется и автоматически регулируется с помощью регулировки центробежной силы в зависимости от скорости вращения. Приводной ремень проходит в V-образном зазоре между двумя половинами V-образного шкива спереди и сзади. Две половины шкивов находятся на переменном расстоянии друг от друга на их валу.

Передняя внутренняя половина шкива также служит корпусом для центробежных весов ролика вариатора, которые идут по точно рассчитанным изогнутым траекториям. Контрастная пружина прижимает половинки клинового шкива друг к другу сзади. Когда вы запускаете скутер, приводной ремень проходит близко к валу спереди и сверху шкива сзади. Когда вы открываете дроссель, скорость вращения вариатора увеличивается, и центробежная сила выталкивает вес ролика наружу. Он, в свою очередь, вдавливает подвижный шкив наполовину вдоль вала.

Зазор между двумя половинами шкива становится меньше, а приводной ремень выталкивается в больший радиус. Поскольку приводной ремень не может растягиваться, он также прижимается сзади против силы пружины. Конечное положение ремня, в конечном счете, полностью противоположно его исходному положению, так что теперь у вас есть высокое (повышающее скорость) передаточное число вместо низкого (уменьшающее скорость) передаточное число.

На холостом ходу скорость низкая, ролики вариатора вращаются близко к оси, и между передними половинами V-шкива имеется большой зазор

На скорости: ролики вариатора выдвигаются наружу, что прижимает передние половины шкива, радиус ремня увеличивается, чтобы пружины соответствовали характеристикам двигателя, если самокат должен двигаться с оптимальной частотой вращения двигателя. Если они слишком сильны, двигатель заглохнет. Если они слишком слабые, ваш скутер сможет начать движение только с воющим двигателем.

Ролики вариатора также со временем изнашиваются и образуют плоские пятна в этот момент их также необходимо заменить. Изношенные ролики отрицательно влияют на производительность и вызывают резкое ускорение. Грохочущий звук вашего скутера также часто является признаком того, что его нужно заменить. На сцеплении накладки также подвержены регулярному износу от трения.

Со временем это приведет к износу и рифлению корпуса колокола сцепления самое позднее эти детали необходимо будет заменить, когда сцепление начнет проскальзывать, т. е. оно не сможет подавать питание на колеса. Из-за того, что они растягиваются, пружины сцепления со временем изнашиваются, что может привести к тому, что накладки сцепления начнут дребезжать, и самокат сместится при слишком низких оборотах двигателя.

Поэтому всегда лучше заменять пружины одновременно с обслуживанием сцепления. Прежде чем разбирать вариатор, найдите чистое, сухое место для работы если это возможно, место, где скутер может оставаться без помех, если выяснится, что вам нужны новые детали.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
