Замена клапанов на Лада Калина 8-ми клапанном двигателе

Подготовка к замене и необходимые инструменты

Перед тем, как приступить к процессу замены расходников в системе газораспределительного вала, нужно подготовить инструменты, которые будут необходимы для работы.

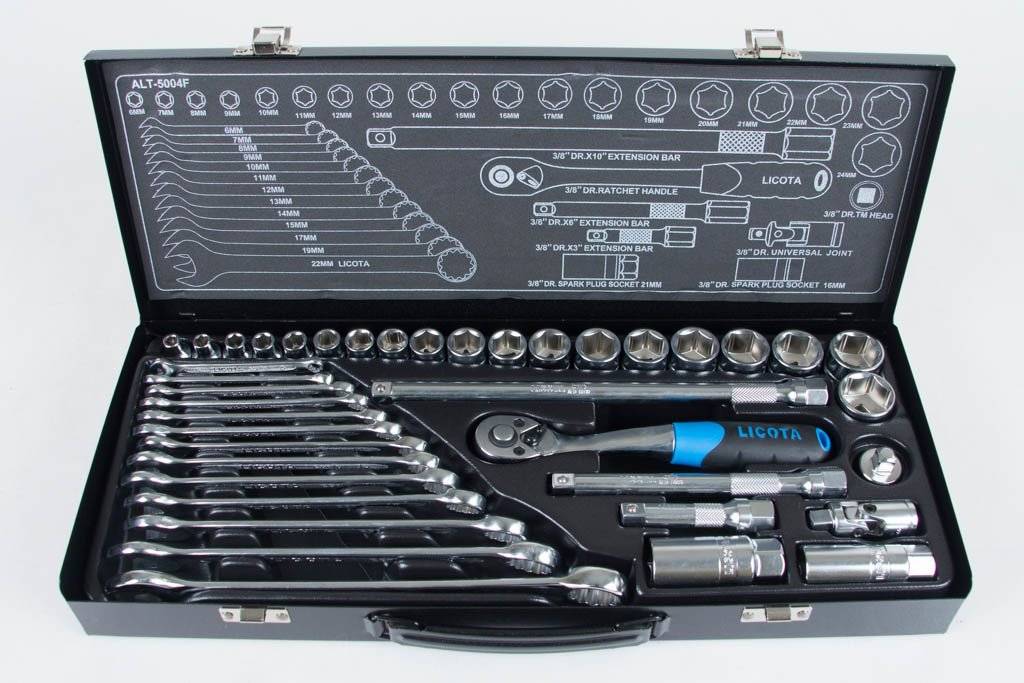

Необходимые инструменты:

1. Набор накидных ключей;
2. Специальный ключ для регулировки пружины натяжителя ремня.
3. Раздвижной упор (нужен для стопора педали тормоза).

После того как автовладелец подготовил необходимый инструмент, можно ознакомиться с правилами техники безопасности.

Техника безопасности включает в себя следующие пункты:

1. Все технические работы в системе ГРМ автовладелец должен выполнять только при выключенном двигателе.
2. Педаль тормоза в салоне автомобиля должна быть зафиксирована в нажатом положении для стопора коленвала. Это обеспечит фиксацию положения коленвала, и не даст ему проворачиваться во время замены роликов.
3. Во время проведения работ автовладелец должен надеть прорезиненные перчатки, которые защитят его руки от различных травм. Лучше всего использовать перчатки с армированными вставками.
4. В процессе проведения технических работ в двигателе, клеммы аккумулятора должны быть сняты.

Если подготовка к замене роликов ГРМ на Лада Калина проведена, то можно приступать к самому процессу замены расходников.

Процесс смены роликов ГРМ

Процесс замены натяжителей ремня газораспределительного вала на Лада Калина довольно простой. Тем не менее, для того чтобы после проведенных технических работ не возникло никаких неполадок в двигателе, нужно строго соблюдать пошаговую инструкцию.

Пошаговая инструкция по замене натяжителей ремня:

• Для начала нужно снять пластиковую накладку на двигатель. Не стоит бояться сломать крепежи накладки, они выполнены из алюминия, как и в модели Калина Спорт. Поэтому подтягиваем ее в вверх, и затем тянем на себя.
• Теперь нужно снять защитный кожух ГРМ. Для этого нужно отвинтить всего 2 болта с шестигранной шляпкой.
• Теперь нужно снять ролики. Для этого нужно ослабить натяжение пружины ролика №1, который подписан на ниже приведенном изображении.

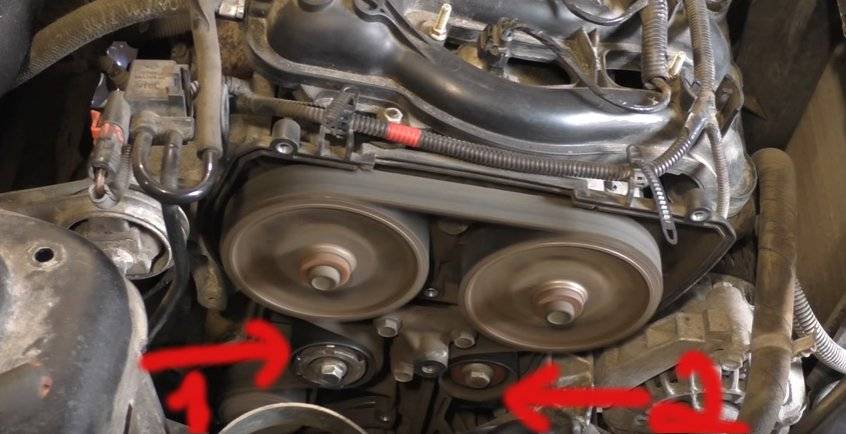

1,2 — натяжители ремня ГРМ

Следует учесть, что в некоторых комплектациях нет обводного ролика, вместо этого производитель может установить два гидравлических натяжителя ремня.

• После ослабления натяжения пружины, ролик можно снять, открутив контр гайку с посадочной шпильки.
• После снятия первого ролика, ремень ослабится, и автовладелец может снять его с обводного ролика. Затем нужно снять и его.
• Далее необходимо установить новые натяжители ремня, при этом проводя все в обратной последовательности. Таким образом, сначала устанавливаем обводной ролик, а после него ролик натяжения ремня. Если в системе ГРМ установлены два гидравлических натяжителя, то устанавливаем их оба. Затем надеваем на них ремень, после чего проводим их настройку.
• Выполняем регулировку натяжения ремня.

По завершению работ выполняем проверку работы двигателя. При его запуске нужно посмотреть на приборную панель, если сообщений об ошибках в работе мотора нет, то вся процедура обновления расходников выполнена верно!

Причины обрыва и последствия

Факторов, по которым деталь выходит из строя, несколько. Вот лишь основные из них.

Факторы

Почему так происходит

Также немаловажно менять детали вовремя. Последствия несвоевременной замены могут быть разными

При обрыве ремня ГРМ на Калине с 8-клапанным двигателем клапаны не встречаются с поршнями, а значит и последствия не такие катастрофические, как при обрыве ремня на ДВС 16 клапанов.

Несвоевременная замена может стать причиной следующих проблем:

• сильный износ поршневой группы и вкладышей;
• увеличенный расход масла;
• износ распредвалов;
• загиб клапанов;
• деформация шестерён.

LADA > Granta

LADA > Kalina

Установка нового клапана

Для демонтажа нужно:

• открутить все болты крепления;
• потом снять крышку, которая закрывает ремень ГРМ. Отметим, что ремень генератора трогать необязательно;
• далее требуется произвести снятие всех свечей для большего удобства. С головки также можно полностью убрать масло. Использовать для этого можно любой шприц. Если на распределительном вале есть кулачки с выработкой, рекомендуем заменить его полностью;
• на место крепления крышки прикручивается приспособление, которое утапливает клапан;
• далее специальным ключом нужно повернуть коленчатый вал до тех пор, пока метки на шкиве не будут соответствовать
  меткам на крышке ремня;
• наконец, необходимо еще довернуть его на 3 зуба. Поршень в этом случае становится в свою мертвую точку.

Стоит отметить, что замена масла после данной процедуры не требуется. После этого рекомендуется проверить зазоры клапанов, так как, возможно, где-то нужно сменить шайбу. Итак, вначале необходимо проверить зазор на первом, а потом на третьем кулачке. Проверьте, чтобы на щупе был размер от 0,2 до 0,35 мм. В случае если ход большой, надо поменять шайбу. По такому принципу регулируются все оставшиеся элементы. Если замена клапана производилась правильно и с использованием специального инструмента, то в процессе эксплуатации сложностей не возникнет. После проделанной работы двигатель должен работать хорошо. Отметим, что после таких работ автовладелец может проехать около 50 000 – 60 000 км без проведения регулировок.

Регулировка клапанов своими руками на лада калина: фото, видео

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм.

В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт.

Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Все шаги по регулировке клапанов «от и до»

Сначала, взяв крестовую отвёртку, ослабляем хомуты на трёх подводящих шлангах. Эти шланги соединены с крышкой ГБЦ. Каждый хомут зажат крестовым винтом (см. фото).

Отсоединив все шланги, можно снять кронштейн крепления ресивера. Понадобится торцовый ключ «на 10», чтобы выкрутить три гайки.

Вторая лишняя деталь – кронштейн

Если будут вывернуты даже шпильки – не беда, их можно закрутить обратно. Тем же ключом «на 10» откручиваются гайки на крышке.

Под гайками находятся шайбы, которые важно не потерять. На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение. Шкив распредвала нужно открыть – для этого снимается кожух

Шкив распредвала нужно открыть – для этого снимается кожух

На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение. Шкив распредвала нужно открыть – для этого снимается кожух.

Подготовка к проверке

Ключом-шестигранником «на 6» откручивают крепёж верхней крышки. Число винтов здесь равно четырём.

Верхний кожух, закрывающий ремень ГРМ

Когда крышка снята, выполняют основное действие:

1. За винт крепления шкива генератора нужно вращать коленвал, чтобы получить совмещение меток (см. фото). Понадобится ключ «на 17». Шкив распределительного вала, метки
2. Не прикасайтесь к винту, крепящему шкив распредвала!
3. Первой паре клапанов (3 и 1) угол «0» не соответствует. Для работы с разными парами вал поворачивают на следующие углы: 45, 225 и т.д.

Проверяем зазоры, заменяем шайбы

Сейчас мы на Ладе Калине регулируем не 8 клапанов, а два. Зазор между шайбой и толкателем измеряют щупами (фото 1). Для впускного клапана цифры должны составлять 0,20 мм, для клапана выпуска – 0,35 мм. Допуск составляет 0,05 мм.

Измерение и подготовка к замене

Если зазор не соответствует требуемому, к шпилькам прикручивают специальное устройство (фото 2). Затем поступают так:

1. Толкатель клапана поворачивают прорезью к себе;
2. Утапливают клапан вниз, для чего «клык» вводится между шайбой и кулачком;
3. Между толкателем и распредвалом устанавливают фиксатор.

Смысл сказанного ясен по фото.

Процедура замены одной шайбы

«Старую шайбу» вынимают и заменяют её новой. Предварительно измеряют толщину обоих шайб. Пользуйтесь формулой R = B + (A – S), где:

• R – толщина шайбы для замены;
• A – измеренное значение зазора;
• B – толщина «старой шайбы»;
• S – 0,35 либо 0,20 мм.

Заметьте, что надписи на шайбе нанесены с одной стороны. Пусть эта сторона смотрит вниз!

Углы поворота и последовательность доступа

На практике удобно пользоваться таблицей:

Угол поворота шкива от положения «0»Выпускной клапанВпускной клапан

40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Вращая вал по часовой стрелке, мы идём по строкам сверху вниз. Ближе всего к шкиву находится клапан 1.

Артикулы и регламент

При установке крышки ГБЦ рекомендуют заменять резиновую прокладку. Её артикул – 21080-1003270-1 Последние цифры могут отличаться:

• 11 – изготовитель БРТ (Балаково);
• 12 – ELRING;
• 14 – ЗАО ВРТ (Волжск).

Все приспособления для регулировки являются универсальными. Артикулов у них нет.

Устройство для надавливания можно заменить отвёрткой. Фиксатор – тоже отвёртка, только тонкая. Интервал между регулировками – 30 тысяч км. Успехов!

Задняя подвеска Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Болты крепления колеса

Гайка подшипника ступицы заднего колеса

Гайка болта нижнего крепления амортизатора к рычагу задней подвески

Гайка крепления штока амортизатора задней подвески к кузову

Гайки болтов крепления рычага задней подвески к кронштейну

Гайки крепления кронштейна рычага задней подвески к кузову

Задняя подвеска автомобиля полунезависимая, выполнена на «упругой» балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемешаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, шита заднего тормозного механизма и оси ступицы колеса. Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втулка, запрессованные в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.

На фланце кронштейна рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.-

Пружина амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — распорная втулка; 6 — кожух амортизатора; 7 — гайка ; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток амортизатора; 12 — корпус амортизатора; 13 — нижняя опорная плашка пружины; 14 — гайка болта нижнего крепления амортизатора; 15 — проушина; 16 — болт нижнего крепления амортизатора; 17 — буфер хода сжатия

Процесс замены

Сам процесс замены на агрегате Калины 8 кл несложен и может быть реализован в обычных условиях, в самом обычном гараже с хорошим освещением. При демонтаже все снятые детали складывайте в какую-нибудь заранее подготовленную емкость, чтобы ничего не потерять. Если автомобиль с большим пробегом, то возможно, вам понадобиться приобрести новые болты для затяжки. Но более определенно можно будет сказать после демонтажа головки.

Необходимые инструменты

• ключ динамометрический;

  Один из типов динамометрического ключа

• набор ключей;
• набор головок;
• шестигранник;
• прочная отвертка.

Этапы

Установите транспортное средство на ровной поверхности.
Дайте двигателю остыть. Силовая установка

Первым делом необходимо снять кожух силового агрегата 8 кл.
Поршень цилиндра номер один нужно установить в положение верхней мертвой точки.
Обесточьте систему, отключив минусовый провод аккумулятора.
Слейте ОЖ.
Отсоедините и уберите в сторону воздушный фильтрующий элемент.
Отсоедините шланги подогрева, другие трубы и разъемы.
Не забудьте от свечей отсоединить все провода.
Далее снимаем крышку ГБЦ.
Демонтируйте крышку привода распредвала находящуюся спереди.
Вставьте в отверстие ступицы шкива отвертку, чтобы распредвал не прокручивался, и ослабьте затяжку болта закрепляющий зубчатый шкив.
Далее необходимо снять ремень ГРМ.
Полностью выкрутите болт, на котором крепится шкив распредвала.
Снимите шкив.
Далее необходимо снять крышку привода распредвала, которая находится сзади.
Снимаем оставшиеся патрубки и провода.
После отсоединения всех проводов и патрубков нужно ослабить затяжку болтов, которыми закреплена ГБЦ калины 8 кл. Делается это строго по схеме. Обязательно строго придеживайтесь этой схемы когда ослабляете болты

Далее необходимо полностью выкрутить болты крепления ГБЦ.
Вынимаются они вместе с шайбами.
Снимаем ГБЦ.
Стоит знать, что в ходе длительной эксплуатации болты, с помощью которых закреплена ГБЦ увеличиваются по длине. Поэтому лучше не экономить, а установить новые.
Перед тем как устанавливать новые болты их необходимо смазать маслом.
Убираем прокладку головки блока цилиндров Калины.
Место, на котором она была установлено необходимо очистить. Делается это не механическим путем, а при помощи специальной жидкости. В случае если вы примените напильник или металлическую щетку, то возникает большой риск поцарапать поверхности. Как следствие утрата герметичности со всеми вытекающими последствиями. Поверхность шлифовалась абразивным инструментом. Заметны царапины.

Устанавливаем новую прокладку. Установленная новая деталь

Ставим головку блока цилиндров. Проследите, чтобы коленвал и распредвал были в положении верхней мертвой точки

Это очень важное условие.
Вставляем во все отверстия болты и производим затяжку в определенной последовательности: Схема по которой происходит затяжка болтов.

Сначала по первому кругу идем и тянем, прилагая усилие 20 Н•м (2 кгс•м);
Затем идем по второму кругу и тянем, прилагая усилие 69,4-85,7 Н•м (7,1-8,7 кгс•м);
Далее с помощью ключа проворачиваем болты на 90 градусов;
Еще раз проходим и проворачиваем опять же на 90 градусов.
Далее необходимо подсоединить вся снятые провода и патрубки. Многие автолюбители, выполняя эту работу в первый раз, маркируют детали, или снимают на фото.

На данном замена прокладки головки блока цилиндров на Калине с агрегатом 8 кл завершена. Процесс нельзя назвать простым, но требует особой внимательности и аккуратности. В случае если все-таки после прочтения материала и просмотра фотогалереи у вас остались вопросы просмотрите видеоматериал.

Маслосъемные колпачки — замена

Для выполнения работы потребуются: — компрессор (развиваемое давление не менее 2 бар) со шлангом; — переходник для шланга с резьбой под свечное отверстие; — рассухариватель; — пинцет; — съемник маслосъемных колпачков; — оправка для запрессовки колпачков.

Снятие

1. Поворачиваем коленчатый вал в положение ВМТ такта сжатия первого цилиндра и снимаем распределительные валы (см. «Распределительные валы — снятие и установка») и фиксируем коленчатый вал в таком положении, включив высшую передачу в коробке передач. 2. Медицинским шприцем (грушей или чистой ветошью) удаляем остатки масла из ниш головки блока цилиндров.

3. Извлекаем из посадочных отверстий в головке гидротолкатели (см. «Гидротолкатели — снятие и установка»). 4. Заворачиваем в свечное отверстие переходник, подсоединяем к нему шланг от компрессора и подаем сжатый воздух.

5. Устанавливаем кронштейн рассухаривателя на головку блока цилиндров.

6. Заводим захват рассухаривателя под головку болта, а упор устанавливаем на тарелку пружины.

7. Надавив на ручку рассухаривателя, сжимаем пружину клапана. 8. Удерживая пружину сжатой, пинцетом извлекаем два сухаря клапана.

9. Плавно отпускаем пружину и снимаем рассухариватель. 10. Пинцетом снимаем тарелку пружины…

…и извлекаем пружину.

11. Устанавливаем захват съемника на маслосъемный колпачок. Спрессовываем колпачок с направляющей втулки клапана.

Установка

1. Наносим чистое моторное масло на рабочую кромку нового маслосъемного колпачка и стержень клапана. 2. Чтобы не повредить рабочую кромку колпачка, надеваем на стержень клапана направляющую пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.

3. Надеваем маслосъемный колпачок на стержень клапана и снимаем направляющую оправку.

4. Легкими ударами молотка через оправку, напрессовываем колпачок на направляющую втулку клапана.

5. Устанавливаем пружину, тарелку пружины и сухари в последовательности, обратной снятию. 6. Аналогично заменяем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров. 7. Устанавливаем детали в последовательности, обратной снятию.

Как правильно заменить клапаны на Ладе Калина

Многие владельцы отечественной машины Лады Калина сталкиваются с необходимостью заменить клапаны либо помпы. Есть много причин, чтобы это сделать, допустим, частично либо полностью прогорели прокладки ГБЦ или же произошла поломка из-за ремня ГРМ. Кроме этого, может прийти в негодность ножка клапана или треснуть тарелка. Необходимо также контролировать работу топливного фильтра.

На машинах с восьмью клапанами замену можно привести без помощи специалиста, если, конечно, имеются какие-то навыки в механике. Итак, для того чтобы произвести замену, понадобятся такие инструменты:

очень важное приспособление под названием рассухариватель. С его помощью снимаются сухари; съемник для колпачков, благодаря которым снимается масло; ключ на «13» и вороток

Последовательность:

1. Снимается основная крышка. После этого можно увидеть распределительный вал.
2. Извлекается газораспределительный вал с головки.
3. Демонтируются толкатели.
4. Фиксируется прибор-рассухариватель. Напомним, что с его помощью с клапанов удаляются «сухари».

Все работы необходимо проводить осторожно и аккуратно, ведь при неправильном действии приспособление может выстрелить «сухарем». В этом случае найти его будет нереально

После извлечения можно приступать к снятию пружины с тарелками. Отметим, что они демонтируются очень легко. Далее требуется извлечь клапан. Рекомендуем отмечать их расположение, дабы при сборке не ошибиться и поставить все на свои места. В качестве меток используйте точки, нанесенные кернером.

Инструкция по регулировке клапанов — лада калина блог

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков  в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

1. Головка на 10 с воротком или трещоткой
2. Отвертка крестовая и плоская
3. Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
4. Набор щупов
5. Пинцет или длинногубцы
6. Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 ( -0,05) мм, а для выпускных 0,35 ( -0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.
