Замена клапанов на 16-ти клапанном двигателе Лада Калина

Цена вопроса

Самостоятельно поменять прокладку головки блока будет совсем недорого, поскольку ее стоимость составляет от 220 (для 8-клапанных моторов) до 550 рублей (для 16-клапанных). Помимо нее, потребуется прокладка между приемной трубой и катализатором, которая стоит не более 100 рублей и новые болты крепления головки в количестве 10 штук, стоящие по 40–50 рублей за каждый. Зачастую получает повреждения прокладка коллекторов, которая в таком случае подлежит замене. Новая деталь стоит около 750 руб. Итоговая стоимость запчастей не превысит 1500 рублей. Необходимо помнить, что при разборке и дефектовке двигателя могут появиться и другие детали, подлежащие замене.

Выполнение такой работы на сервисной станции зависит от территориального расположения и составляет от 4 тыс. рублей в небольших городах (Тула, Брянск) и до 10 тыс. рублей в крупных (Москва, Санкт-Петербург).

Конструкция прибора

Датчик фаз «Приоры» и любого другого автомобиля — это интегральный механизм, в функции которого входит получение всевозможной информации о цикле работы двигателя, а также передача сигнала на электронный блок управления при помощи специальных импульсов. Конструкция датчика состоит из 2 частей.

Это чувствительный элемент, работающий на эффекте Холла, и небольшой преобразователь. Чувствительный элемент реагирует на изменение магнитного поля. Располагается датчик с торца блока цилиндров, недалеко от воздушного фильтра. На распределительном валу имеется металлический диск, который необходим для правильного функционирования датчика.

Для чего необходима регулировка?

От корректно выполненной процедуры зависит:

  • бесперебойное функционирование мотора LADA Kalina (работа с пониженным уровнем шума в ГРМ, отсутствие ошибок датчика распределительного вала);
  • снижение топливного потребления до уровня, близкого к регламентированному производителем;
  • меньший износ кулачков распределительного вала и взаимодействующих с ними толкателей.
  • чистота камер сгорания и тарелок клапанов из-за отсутствия нагара.

Регулировка клапанов в машине Лада Калина должна проводиться при периодическом пробеге, равном 20 тыс. км или немногим более.

Пренебрегать данной процедурой не рекомендуется, поскольку происходит изменение регламентной величины зазоров у клапанов контуров впуска и выпуска. Это обстоятельство провоцирует неплотное прилегание клапанных тарелок к посадочным седлам, что неизбежно приводит к образованию нагара, неполному сгоранию топлива, повреждению тарелок с последующим прогаром и прочим неприятностям в ГРМ в модели LADA Kalina. Как видно, при отсутствии требуемых зазоров наблюдается нарушение корректного функционирования мотора в целом, а единственным безобидным моментом здесь является акустический дискомфорт владельца из-за увеличенной шумности ГРМ.

Заметим, что регулировки механизма клапанов требует 8 клапанный моторов машин Лада Калина.

Основные сведения о LADA Kalina

LADA Kalina выпускается с 2004 года, в 2013 году стартовало производство популярного автомобиля второго поколения. «Калина-1» представлена тремя типами кузова: хэтчбек (модель 1119), седан (модель 1118), универсал (модель 1117). Имеются в наличии машины с бензиновыми моторами трех модификаций: 1,4-литровый 16-клапанный движок мощностью 89 л. с., 1,6-литровый 8-клапанный движок мощностью 81 л. с., 1,6-литровый 16-клапанный движок мощностью 98 л. с. На автомобиле LADA Kalina-1 в наличии лишь механическая КПП на пять передач. На передней оси установлена классическая подвеска «МакФерсон», на задней — балка со стабилизатором, пружинами, амортизаторами.

Характерные неисправности LADA Kalina-1

Значительные неисправности с «Калиной» происходят редко, но разных нежелательных пустяков достаточно. Сцепление машины не радует большой надежностью и внушительным ресурсом независимо от типа движка, поэтому забарахлить оно может уже после 40-50 тыс. км пробега. Главный источник неисправности — разрушившийся диск сцепления.

Нужно всё время наблюдать за уровнем масла в моторе — иногда оно вытекает сквозь прокладки или прогорает через поршневые кольца. На панели приборов находится всего лишь аварийная лампочка давления масла, а стрелочного указателя нет. Если индикатор всё время загорается, есть вероятность того, что застучит коленвал.

Частая неисправность вазовских КПП — повышенный шум. От гудения коробки передач отделаться сложно, иной раз не приходит на помощь ни замена подшипников, ни заправка первосортного трансмиссионного масла. Шумит коробка даже в новеньких автомобилях, из-за этого Волжский автозавод многократно доделывал трансмиссию.

Проблематичным элементом еще со времен ВАЗ 2108 и ВАЗ 2109 являлся термостат в движке, притом, клапан в термостате был способен заклинить в каком угодно положении. Досадно, когда мотор не нагревается до необходимой эксплуатационной температуры, но если двигатель перегревается — это более проблематично.

Неполадки электрики на LADA Kalina появляются в основном трех видов:

  • часто повреждается модуль зажигания;
  • очень скоро «умирают» подшипники, диодный мост;
  • обрывается тросик стеклоподъемника на двери водителя.

Когда искрит катушка зажигания, прекращают функционировать первый и четвертый цилиндры или второй и третий цилиндры. Обрывание троса ЭСП возникает через его слетание с направляющих.

Главным источником возникновения треска наружных ШРУСов является недостаточное количество смазки; на заводе в целях экономии её кладут скудно. Последствием этого становится сильное изнашивание шарниров, в итоге «гранату» нужно заменить.

Разрывание ремня ГРМ — очень обидная проблема. И если на 8-клапанном моторе 21114 есть возможность сменить привод ремня и двигаться дальше, то на движках 11194 или 21126 сгибаются клапаны от встречного толчка с поршнями, починка будет стоить дороговато. Обрывание вдобавок может случиться через заклинивший водяной насос, из-за этого, если насос начал шуметь, его нужно немедленно поменять.

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

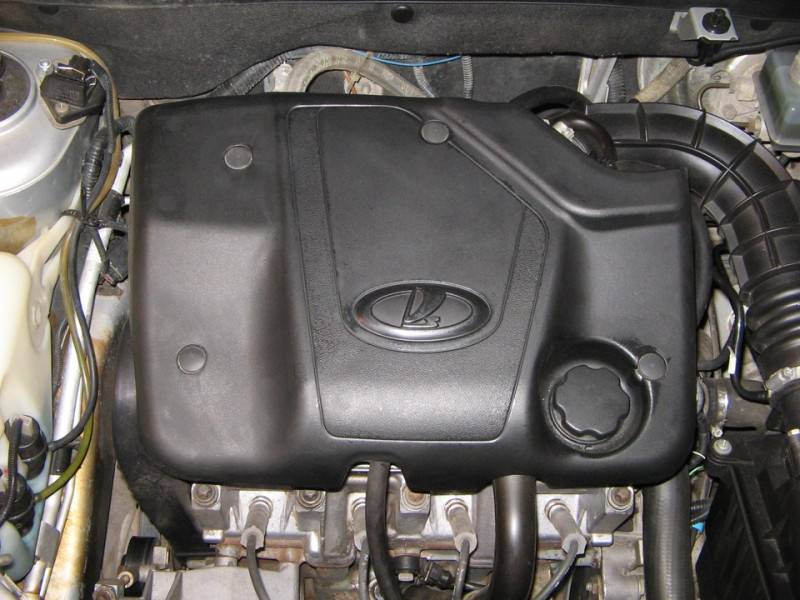

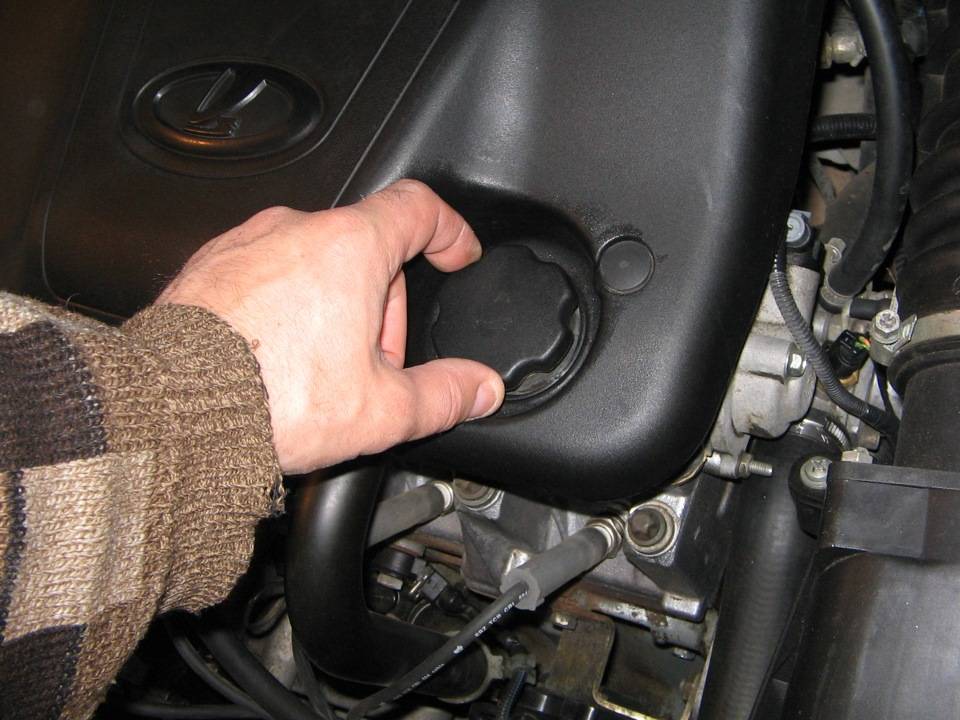

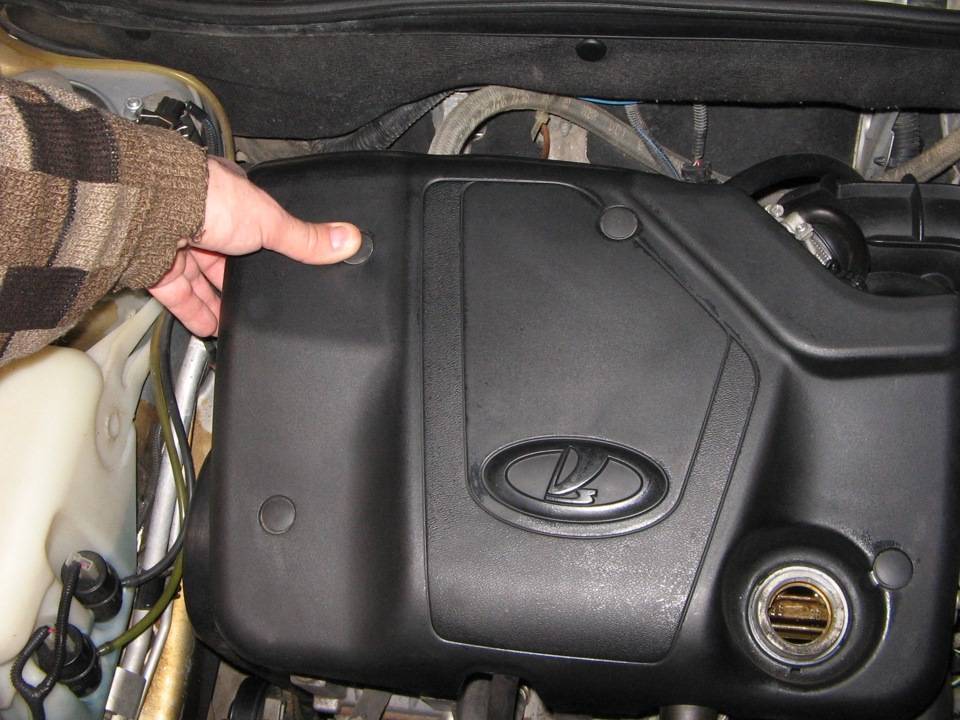

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

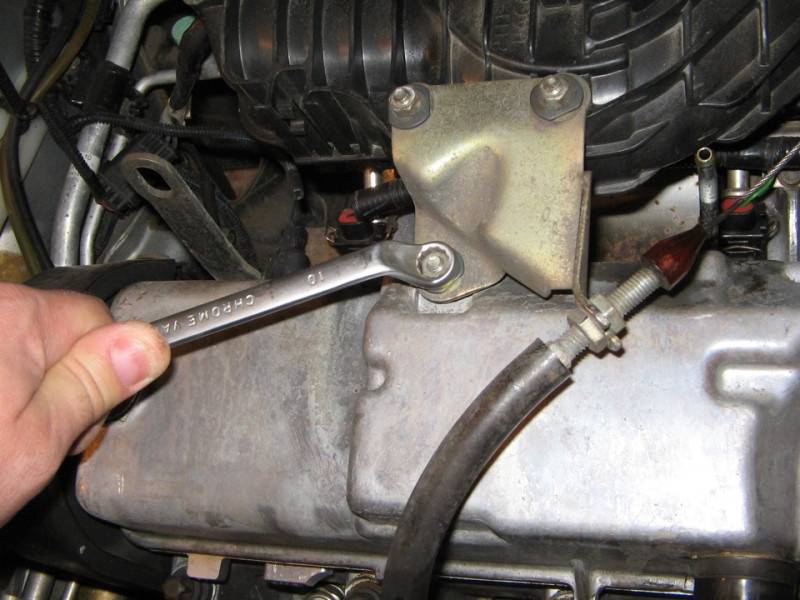

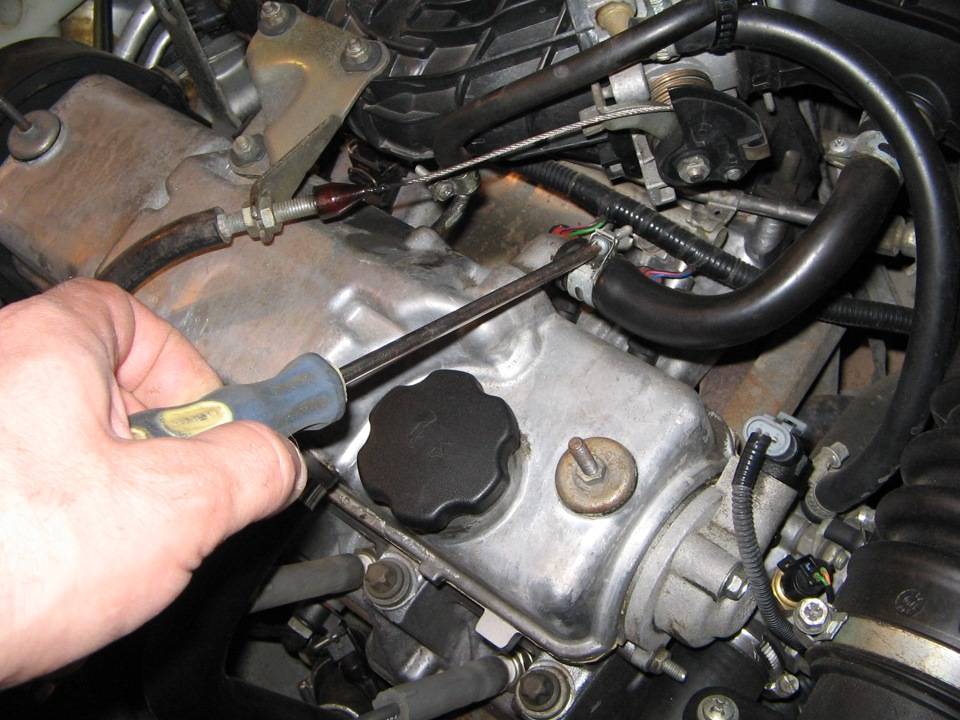

ключем на 10 отжимаем кронштей крепления троса газа

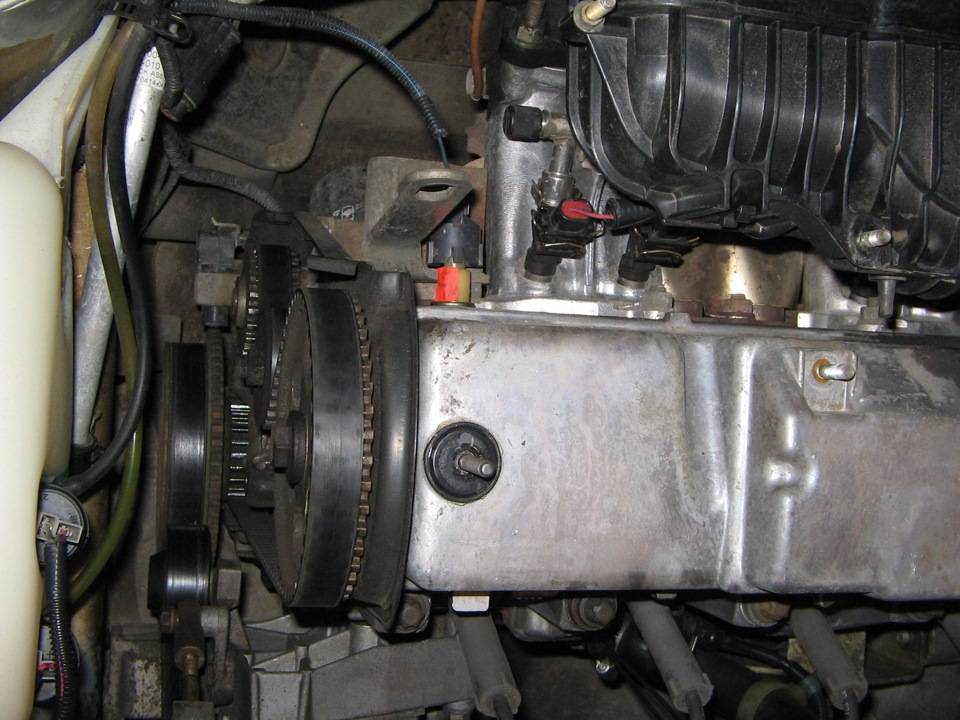

откручиваем крышку клапанов

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

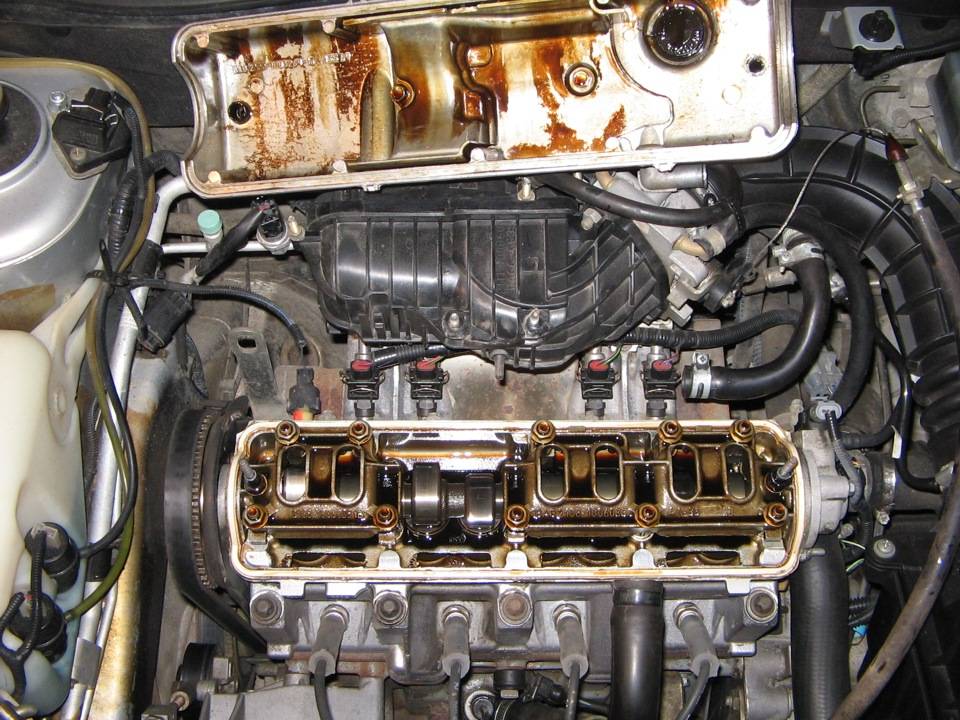

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик 🙂

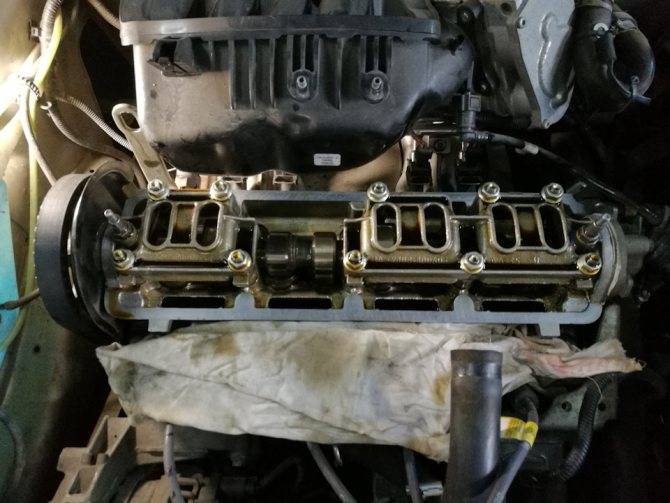

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!. Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

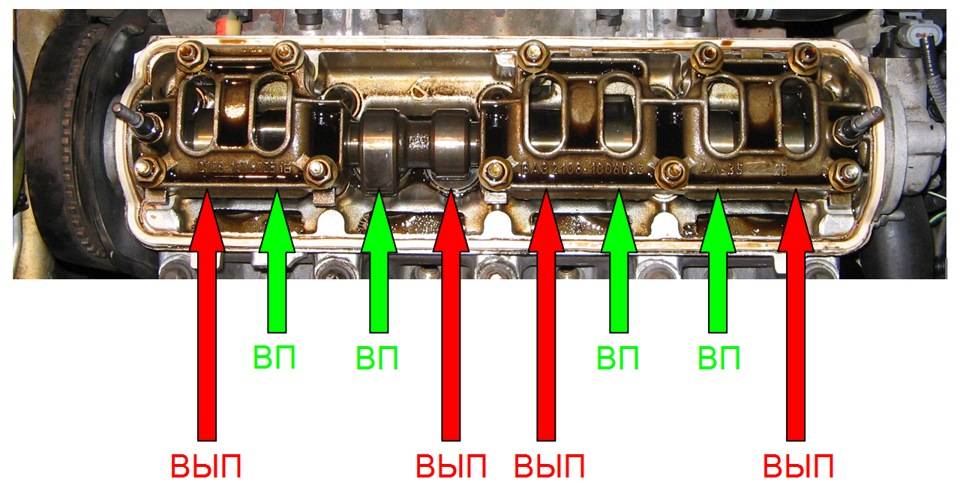

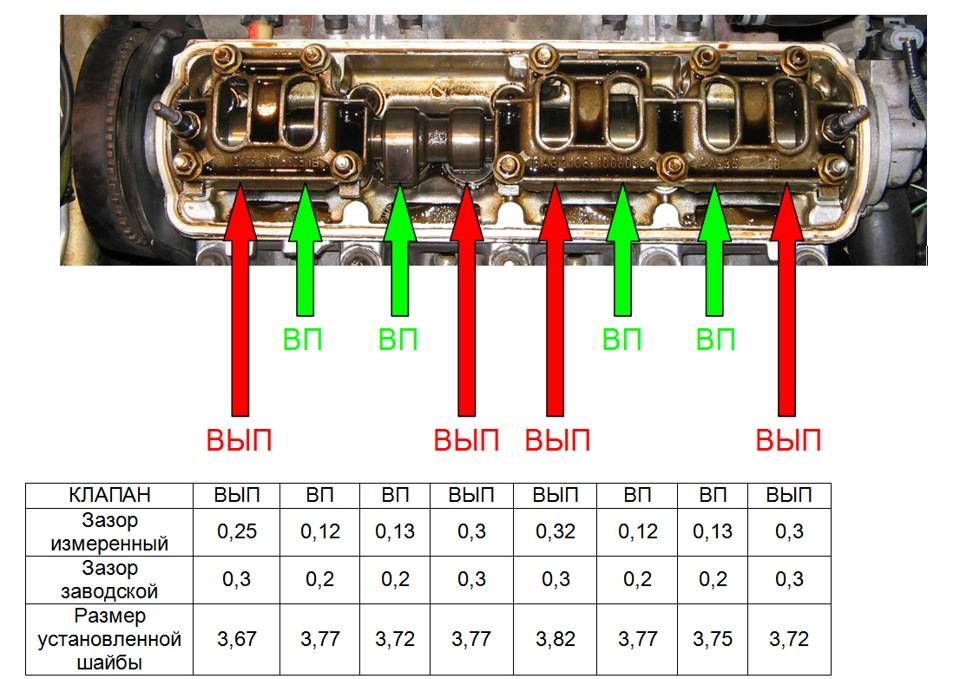

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

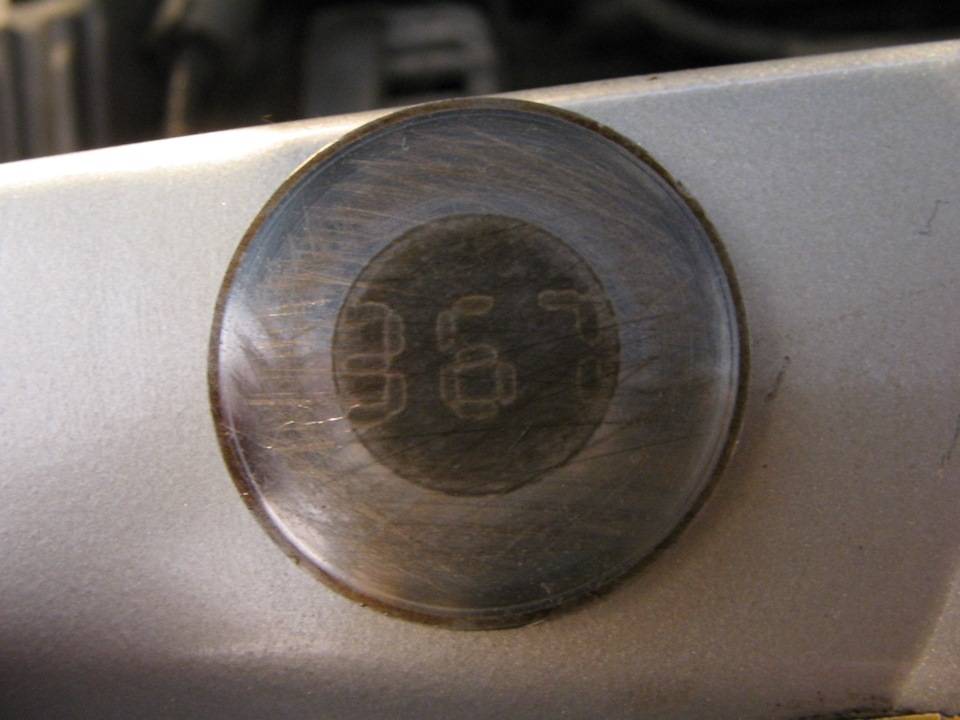

Шайба первого (выпускного) клапана

Вот что получилось в моем случае

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

Здравствуйте! Ребят подскажите поэтапно блондинке, процесс регулировке клапанов на калине 2 16 клапанов. Как бы это странно не звучало, НО я хочу сделать это сама, так как очень люблю ковыряться в автомобилях, хоть особо в них и не разберась)))) Спасибо!

Изначально возникает вопрос: зачем вообще нужна регулировка клапанов? Если эта операция проведена грамотно, то:

  • двигатель легко запускается;
  • мотор работает тихо;
  • расход топлива – минимальный;
  • в камере сгорания отсутствует нагар;
  • общий ресурс двигателя до капитального ремонта увеличивается.

Если машина новая, первую регулировку клапанов необходимо производить после первых 20 тыс. км пробега, когда заводские настройки станут нарушаться. Откладывать процедуру не стоит, т. к. это чревато прогаром клапанов.

Наружный и внутренний ШРУС Рено Логан: замена

Техническое устройство современного автомобиля предполагает использование шарнирно угловых соединений в приводе переднего колеса. Как любой другой производитель, компания Рено использует ШРУС в конструкции своих автомобилей. К сожалению, ввиду отсутствия качественных российских дорог, владельцы автомобилей Рено сталкиваются с ускоренным выходом из строя данного узла.

Ремонт шарнирно угловых соединений не представляется возможным, это означает, что в случае повреждения данного механизма его придется произвести замену новым. В этой статье мы рассмотрим варианты замены наружного и внутреннего ШРУСа на автомобилях марки Рено.

Конструкция и применимость

Шарнирное угловое соединение (сокращённо ШРУС) имеет весьма обширный круг использования. Такой вид соединения встречается на автомобилях, где привод организован на передние или задние колеса.

Главная задача ШРУСа передавать крутящий момент от редуктора коробки передач к колесу. На автомобилях с передним приводом, задачи ШРУСа усложняются тем, что колеса поворачиваются на большой угол.

Симптомы неисправностей и методы диагностики

Заблаговременно определить выход из строя правого и левого ШРУСа, можно несколькими способами.

  1. Для начала в ходу необходимо повернуть руль в одну из сторон, в этот момент попытаться ускориться. Данную процедуру нужно повторять в обе стороны. Если в результате данного теста вы услышите посторонний шум или хруст, в таком случае придется диагностировать соединения более досконально. Вполне возможно, имеет повышенный износ сепаратор ШРУСа.
  2. Крайней мерой заблаговременного определения поломки, является повышенный люфт приводного вала, проверить это несложно. Остановите автомобиль и выверните руль в одну из сторон, после чего поставьте автомобиль на ручной тормоз и методом раскачивания привода определите поломку. Как правило, износ внутреннего шарнирного углового соединения Рено, показывает себя именно таким образом.

Замена отслужившего элемента

Если вы определили, что шарнирно угловое соединение вашего Рено стало непригодным, его необходимо заменить. Для начала нужно приобрести новую деталь, желательно оригинального производителя.

Производить ремонт шарнирно угловых соединений – нецелесообразно.

Сейчас мы рассмотрим замену левого наружного ШРУСа Рено своими руками.

  1. Для начала автомобиль нужно установить на подъемник, после чего поднять на нужную высоту.
  2. Снимите переднее колесо, после чего с помощью пневматического пистолета открутите гайку шлицевой части ШРУСа.
  3. Открутите болт, фиксирующий крепление шаровой опоры к поворотному кулаку, после чего разомкните данное соединение.
  4. С помощью тонкой отвертки или шила, разъедините замок крепления хомута и снимите его.
  5. При помощи молотка произведите несколько точных ударов по краю сепаратора ШРУСа, после чего демонтируйте узел в сборе.
  6. Приготовьте комплект новой детали, после чего выдавите смазку в центр шарнирно углового соединения до тех пор, пока смазывающий эффект не будет достигнут полностью.

При замене смазывать новый ШРУС Логан необходимо до тех пор, пока смазка не начнет выходить наружу.

  1. Установите новое стопорное кольцо и тщательно протрите ветошью приводной вал. Это необходимо делать во избежание разрушения новой детали.
  2. Наверните гайку на шлицевую часть ШРУСа, после чего приложив его на приводной вал, произведите несколько ударов молотком до характерного щелчка.
  3. Установите новый хомут и зажмите его клещами или специальным приспособлением.
  4. Опустив рычаг подвески, вставьте шлицевое соединение в ступицу колеса, после чего сомкните шаровую опору с поворотным кулаком и зажмите соответствующий болт.
  5. Зажмите гайку ШРУСа моментом равным 90 килограммов на квадратный сантиметр, после чего установите колесо.

Замена наружного шарнирно углового соединения завершена. Как правило, данный процесс подходит как для левой, так и для правой стороны.

В случае, если у вашего автомобиля подлежит замене внутреннее шарнирное угловое соединение, работу по его установке стоит осуществлять таким же образом.

Подводим итоги

ШРУС считается очень важной деталью автомобилей Рено, тем не менее его замена не составит больших проблем. При самостоятельном ремонте своего Рено вы можете воспользоваться нашим руководством и без труда осуществить задуманное

Желаем удачи!

Срок службы ремня, признаки и последствия износа

Производитель рекомендует производить замену ременной передачи через 50-60 000 км. Но не всегда этот регламент является точным. В некоторых случаях менять ремень приходится несколько раньше. Это может быть вызвано как внешними причинами, так и качеством установленного расходника. Если говорить о причинах внешних, то это, прежде всего, использование автомобиля при повышенных нагрузках. Если вам часто приходится ездить по ухабам на дачу, да если еще при этом ваша машина возит за собой прицеп, то раннему износу расходников удивляться не приходится. А еще на преждевременный износ сильно влияют погодные условия и экстремальное вождение. Многие любят полихачить, что обязательно сказывается на состоянии ременной передачи. Отдельно нужно сказать про попадание на ремень рабочих жидкостей, особенно моторного масла. Оно имеет способность разъедать резину, а ведь ремень ГРМ сделан именно из нее.

Поэтому очень важно производить диагностику состояния расходных материалов. Делать это нужно хотя бы через 30 000 км

Таким образом образовавшиеся дефекты могут быть обнаружены на ранней стадии. Выявить их можно самостоятельно. Вот какие признаки износа ремня можно наблюдать чаще всего:

  • началось расслоение материала (обычно это начинает происходить после долгого срока эксплуатации);
  • на поверхности стали появляться трещины или выпуклости;
  • торцы разлохматились и из них торчат отдельные нити;
  • на поверхности ремня обнаружено уже упомянутое моторное масло.

Кстати, если ремень покрыт масляными пятнами, это значит, что герметизация системы нарушена и сальники начали протекать. В этом случае их тоже нужно сменить вместе с ремнем. Обязательной замене подлежат еще и прокладки. При наличии на натяжном ролике люфта его тоже следует заменить на новый.

Если время от времени не проводить диагностику состояния ременной передачи, это может закончится ее обрывом. Последствия этого будут очень серьезными: синхронизация движения валов перестанет выполняться, клапаны встретятся с поршнями и погнутся. Остальные детали механизма также в результате этого получат некоторые повреждения. Короче, автомобилю после обрыва ременной передачи придется давать настоящий серьезный ремонт. Давайте не доводить до этого, а менять расходники, как только в этом возникнет необходимость.

Замена свечей зажигания Лада Гранта — пошаговая инструкция

  1. Первое, что нужно сделать — заглушить мотор, открыть капот и дать мотору остыть.
  2. Далее необходимо снять декоративную крышку, под которой располагаются свечи и провода.

  1. Нажав на защелку-фиксатор, отключаем колодку питания катушки зажигания.

  1. Берем торцевой на «8» и откручиваем болт крепления катушки, после чего аккуратно снимаем ее.

  1. Устанавливаем свечной ключ на «16» в колодец и выкручиваем свечу.

  1. Достаем свечу, производим визуальный осмотр, затем метим ее и откладываем в сторонку, позже я объясню для чего это нужно.

  1. Возьмите новую свечу, осмотрите ее на предмет отсутствия брака или дефектов, установите в ключ, затем аккуратно вкрутите ее на место дальнейшей службы. Затягивать нужно сильно, но аккуратно, сорвать резьбу довольно непросто, но вполне возможно, поэтому будьте бдительны. Осмотр необходим для того, чтобы исключить любой брак или заводские дефекты. Я, на личном опыте убедился в том, что новые свечи — это еще не значит, что они на 100% исправны. После очередной замены мотор работавший «как часы» стал откровенно троить и работать с перебоями. После того как новые свечи были выкручены и перепроверены оказалось, что зазор на одной из них практически отсутствует, это как вы понимаете, и была причина нестабильной работы мотора с новыми свечами.

Соберите все в обратном порядке и заведите мотор. Результат должен быть заметным при условии, что замена свечей на Гранте производилась по причине неисправности последних, если плавали обороты или троил мотор — замена свечей должна устранить эти нарушения в работе силового агрегата.

Простая замена ремня ГРМ Лада Калина 2, Гранта с двигателем 8 клапанов

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Оговоримся сразу что при обрыве ремня ГРМ на данном автомобиле гнет клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Как проверить выжимной подшипник на Калине и как проявляются неисправности (шумит или гудит)

Чтобы понять нуждается ли ваша «Калина» в замене муфты, требуется сначала вовремя отреагировать на признаки поломки и провести диагностику узла. Признаки неисправности выжимного подшипника Калина:

  • Шум или гул при нажиме на педаль (поврежден, мало смазки или его заклинило);
  • Затруднительное нажатие на педаль случается в случае излома уха муфты, а так же деформации пружины;
  • Данные видео наглядно показывают, когда неисправен выжимной подшипник Калины (шум, гудит, стучит, скрипит), а так же как проверить «выжимник».

Пример шума при неисправности:

Шум сцепления при нажатии:

ВП развалился — звуки:

Как проверить выжимник не снимая КПП:

Что будет если заклинит ВП:

Проблемы с сцеплением их решение:

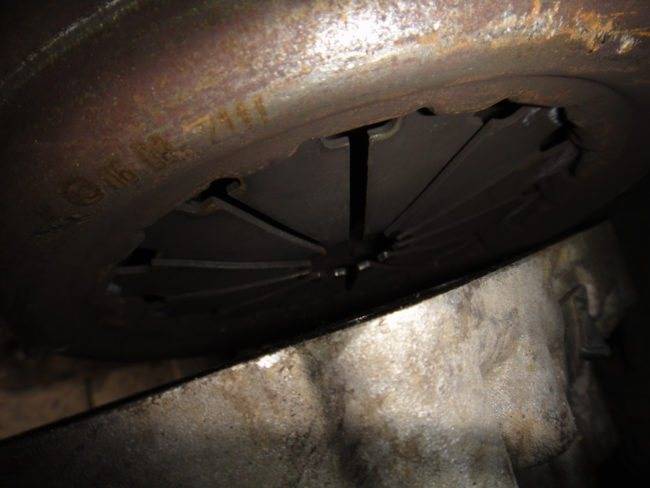

Как снять выжимной подшипник у Лада Калины – расположение детали и схема крепления КПП

Как говорилось в начале статьи, для корректной замены ВП и его демонтажа потребуется снять коробку передач. Ниже представлена фотография трансмиссии с видом снизу. Чтобы демонтировать МКП потребуется отсоединить все узлы под капотом, которые к ней крепятся. Далее снимаются приводы колёс и элементы передней подвески. Затем МКПП откручивается от «движка» и снимается. Внутри «головы» картера сцепления находится сам выжимной подшипник.

Устройство МКПП-2181 и расположение выжимного подшипника в тросовой коробке

Положительные и отрицательные стороны различных модификаций двигателей

Машины этого типа оборудуются несколькими видами двигателей. Каждый из них имеет свои положительные и отрицательные стороны. Первая выпущенная АвтоВАЗ-ом “Лада Калина”, была оснащена двигателем, имеющим восемь клапанов. Его рабочий объем составлял 1,6 литра. Затем машина стала выпускаться с двигателем, имеющим 16 клапанов, с немного меньшим объемом, всего лишь 1,4 литра.

Самая дорогая модель”Калины”, относящаяся к спортивному типу, оборудована двигателем с “Приоры”, имеющим 16 клапанов и объем 1,6 литра. Три года назад, детище ВАЗ -а стала оборудоваться новым двигателем. Он также как и первый двигатель, имеет 8 клапанов и объем 1,6 литра, но отличается от своих “собратьев” тем, что имеет более легкую поршневую систему.

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

  • Его регулируют практически в каждом автосервисе;
  • Нет проблем с покупкой запасных частей;
  • В случае обрыва ремня, клапан не “встречается” с поршнем. Не происходит поломки;
  • Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

  • Высокая шумность и повышенная вибрация при работе;
  • Необходима постоянная регулировка клапанов;
  • Машина с таким двигателем не комплектуется кондиционером.

Положительные стороны двигателя:

  • Самый низкий расход топлива;
  • Бесшумность и отсутствие вибрации при работе;
  • Способен быстро разогнать автомобиль;
  • Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

  • Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
  • После 40 000 км пробега, увеличивается расход масла.
  • Работает очень тихо;
  • Отсутствует вибрация;
  • Самый сильный двигатель;
  • Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Замена прибора

В том случае, если произошла поломка прибора, ремонтировать его нет смысла. Намного проще провести замену датчика фаз, благо на это вы потратите несколько минут. Для проведения ремонта вам необходима головка на 10 и трещотка. Процедура выглядит следующим образом:

  1. Отключаете от аккумулятора минусовую клемму.
  2. Выкручиваете болт фиксации датчика на блоке двигателя и отключаете колодку, при помощи которой он подключен к электрике.
  3. Очистите все контакты на колодке и установите новый датчик.

Если проводка полностью исправна и не возникло никаких проблем при установке, на бортовом компьютере пропадают все ошибки. Работа двигателя перейдет в режим фазированного впрыска.

Маслосъемные колпачки двигателя 1,6i — замена

Снятие

1. Снимаем распределительный вал (см. «Распределительный вал двигателя 1,6i — снятие и установка»). 2. Магнитом вынимаем из посадочных мест в головке блока цилиндров толкатели с регулировочными шайбами.

3. Чтобы установить толкатели на прежние места, маркируем их или раскладываем в порядке расположения в двигателе. 4. Выворачиваем свечу цилиндра, у клапана которого заменяем маслосъемный колпачок (см. «Свечи зажигания двигателя 1,6i — замена»). 5. Вставляем оловянный пруток в свечное отверстие, так чтобы его конец оказался под тарелкой соответствующего клапана.

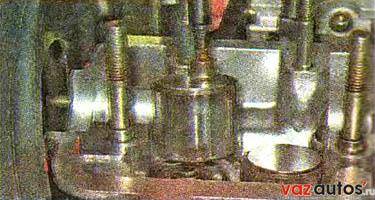

6. Устанавливаем приспособление для рассухаривания клапанов на шпильки головки блока цилиндров. 7. Чашку приспособления упираем в тарелку пружины.

8. Надавив на ручку рассухаривателя, сжимаем пружины клапана. 9. Удерживая пружины сжатыми, пинцетом извлекаем два сухаря.

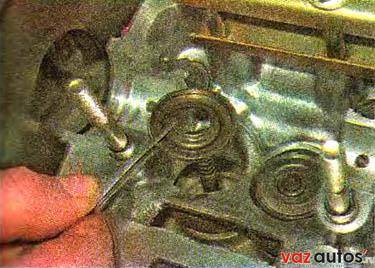

10. Плавно отпускаем пружины и снимаем рассухариватель. 11. Пинцетом снимаем тарелку пружины.

12. Вынимаем наружную…

…и внутреннюю пружины клапана.

13. Устанавливаем захват съемника на маслосъемный колпачок.

14. Спрессовываем колпачок. 15. При необходимости вынимаем опорную шайбу пружин.

Регулировка зазоров клапанов

Лада Калина Универсал Бортжурнал Замена шаровых опор

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

  • узконосые пассатижи;
  • плоскую отвертку;
  • головки;
  • шприц для удаления масла;
  • пинцет;
  • рассухариватель клапанов (приспособление);
  • щуп (0,2 и 0,35 мм);
  • регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

  1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
  2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
  3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
  4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Итак, изначально замеряем зазоры, где над клапанами подняты кулачки распредвала. В этом случае это 1,2,3,5 клапана. Тепловые зазоры для клапанов впуска Калина соответствуют 0,20 (+0,05мм), а для выпускных 0,35(+0,05мм). Расчет клапанов производится слева направо, сначала выпуск-впуск, затем впуск-выпуск, и, так далее. Зазоры, которые не соответствуют номиналу, регулируются с применением регулировочных шайб. Теперь, на шпильки крышки клапанов следует установить регулировочную планку и закрепить ее, накрутив гайки.

Затем, рычагом регулировочного механизма утапливаем до упора регулируемый клапан, и при помощи рычажка, фиксируем положение толкателя клапана (в нажатом состоянии). Используя пинцет, вынимаем старую шайбу и устанавливаем на ее место новую (требуемого размера). Удалив фиксатор, придавливаем ее рычагом для ее полной усадки на место. После этого наступает очередь следующих клапанов 4,6,7,8. Потребуется сделать один проворот вала (распредвал при этом должен повернуться на пол оборота ), и провести аналогичную работу с остальными клапанами. По мнению специалистов, при пробеге автомобиля Калина до 50 000 км., Вам, вряд ли, придется заниматься регулировкой клапановКалины, так, как при проверке их зазоры (в подавляющем большинстве случаев) соответствуют требуемым стандартам.

Клапаны на автомобилях Лада Калина выполняют важнейшую роль в системе газораспределения, отвечая за выпуск отработавших газов и впуск топливовоздушной смеси. Многие автомобилисты не задумываются о том, что эти детали, несмотря на свой незначительный размер, очень важны. А кто-то даже не знает о том, где они находятся, и что на них время от времени (в зависимости от типа двигателя) требуется проводить регламентные работы.

Как проверить датчики на 16-клапанных двигателях?

Процедура проведения диагностики на 16- и 8-клапанных двигателях примерно одинаковая.

Для того чтобы проверить исправность, необходимо выполнить следующие действия:

  1. Перевести мультиметр в режим измерения напряжения. Порог можно выставить на уровне 20 В.
  2. К контакту «Е» необходимо подключить источник постоянного напряжения 13,5 Вольт.
  3. При этом на выводе «В» должно быть напряжение 0,4 Вольт.
  4. Поднесите к активной части датчика фаз металлический предмет, например, отвертку. Если устройство рабочее, то напряжение на выходе «В» поднимется до 0,9 Вольт.
  5. Если убрать металлический предмет от активного элемента, то напряжение на выводе «В» вернется в изначальное положение.

Как поменять прокладку головки блока цилиндров ВАЗ 2110 самому?

Когда пора менять?

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. Прокладка ГБЦ представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

  • появление белого пара в выхлопных газах,
  • внешние течи на соединениях ГБЦ тосола или моторного масла;
  • масляные пятна в тосоле;
  • большое количество масла в поддоне;
  • появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

Процесс замены (для 8 и 16 клапанных авто)

Замена прокладки ГБЦ на ВАЗ 2110 с 8-ю и 16-ю клапанами не сильно отличается и может быть выполнена самостоятельно. Поэтому достаточно разобраться в общем, как выполнить замену. Проводить работы удобнее на смотровой канавке или эстакаде. Заранее следует запастись набором инструментов и расходным материалом в виде новой прокладки.

Новый расходный материал для ГБЦ

Этапы

  1. Сначала обесточиваем автомобиль: снимаем минусовую клемму на АКБ.
  2. Затем отсоединяем приемную трубу глушителя.
  3. Далее, демонтируем карбюратор на ВАЗ 2110.
  4. На следующем этапе занимаемся электропроводкой: отсоединяем провода от свечей зажигания, отключаем разъемы датчиков температуры и давления уровня масла.
  5. Отсоединяем от впускного коллектора трубу вакуумного усилителя.
  6. На ВАЗ 2110 отсоединяем датчик-распределитель зажигания.
  7. Вместе с топливным насосом демонтируем корпус вспомогательных агрегатов.
  8. Далее, ослабляем крепежный болт натяжного ролика, снимаем ремень ГРМ и ролик.
  9. Зафиксировав зубчатый шкив распредвала от проворачивания, откручиваем болт и снимаем шкив с помощью двух отверток.

Снимаем штив распределительного вала

  • Откручиваем гайки, удерживающую заднюю крышку ГРМ и демонтируем ее.
  • С помощью крестовой отвертки ослабляем хомуты и отсоединяем шланги, идущие к выпускному патрубку головки блока цилиндров.
  • Используя шестигранник выкручиваем 10 крепежных болтов головки блока.

    Последовательно откручиваем все болты

  • Винты вынимаются с шайбами.
  • Демонтируем ГБЦ вместе с прокладкой.

    Снимаем головку блока для замены прокладки

  • Винты относятся к многоразовым деталям, но, если они стали длиной более 135,5 мм, то их следует поменять на новые. Перед закручиванием в головку болты нужно смазать моторным маслом.
  • Поверхности соприкосновения блока цилиндров и головки должны быть ровными без дефектов, сухими и чистыми, поэтому их нужно тщательно очистить от загрязнений и остатков предыдущей прокладки. Если есть какие-то явные дефекты, их нужно убрать. В резьбовых отверстиях не должно быть остатков масла и охлаждающей жидкости.
  • Устанавливаемая прокладка также должна находиться в сухом и чистом состоянии. При установке следует проконтролировать, чтобы отверстие, через которое проходит масло, располагалось между 3-м и 4-м цилиндрами.
  • Перед установкой ГБЦ нужно проверить, чтобы клапаны первого цилиндра были закрыты.
  • Затягиваем болты, в соответствии со схемой, в четыре этапа.

    Закручиваем болты согласно схеме На каждом этапе болты затягиваются с определенным моментом:

  • на 1-м — 20 Н·м;
  • на 2-м — 69,4–85,7 Н·м;
  • на 3-м нужно довернуть на 90 градусов;
  • на 4-м проворачиваются окончательно на 90 градусов.
  1. Далее, сборка продолжается в обратном порядке. При этом нельзя проворачивать распредвалы и коленвал, пока не будет установлен ремень ГРМ. Устанавливать шкив распределительного вала нужно так, чтобы выступающая часть ступицы была повернута к силовому агрегату.
  2. После окончательной сборки нужно проверить все зазоры на клапанах и отрегулировать натяжение ремня ГРМ.

Таким образом, пользуясь данной инструкцией замену прокладки ГБЦ на ВАЗ 2110 не трудно выполнить, как с агрегатами, имеющими 8 клапанов, так и 16 клапанными двигателями.

В этом видео показан процесс снятия, установки ГБЦ и замены прокладки головки.

Алгоритм замены

  1. Необходимо снять гофру с корпусом воздушного фильтра.

С аккумулятора отключить клеммы и другие провода, сам АКБвынуть на время ремонта.

Вид на моторный отсек со снятыми и акумулятором.

Отсоединяем рычаг включения коробки передач.

Подвязываем коробку к перекладине, чтобы не упала.

Снимаем колесо, рычаг и вытаскиваем привод, чтобы появилась возможность отодвинуть коробку без слива масла.

Подпорка двигателя обязательна, так как сняты подушки крепления, а они общие у движка и коробки.

После оттягивания коробки образуется щель, позволяющая снять корзину сцепления.

Старое сцепление – накладки кончились и диск уже натерло заклепками.

Перед установкой новых деталей смазываем вилку сцепления.

Для центровки используем пластиковую втулку (некоторые производители включают её в комплект сцепления).

Мелкие проблемы всегда легче и дешевле устранять, чем заниматься капитальным ремонтом узлов.

Симптомы замены

Механические повреждения можно увидеть только после снятия сцепления с автомобиля, но понять его износ можно по определенным изменениям, появившимся в работе механизма.

Производитель полную замену рекомендуется при следующих симптомах:

  1. Начинается «ведение», другими словами, снижается мощность мотора.
  2. Появляются пробуксовки, неполное включение.
  3. При включении передач появляются сторонние звуки, толчки или щелчки.
  4. Сцепление временами пропадает.
  5. Есть вибрации при выжатой педали сцепления.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
