Меняем датчик уровня топлива на ВАЗ-2110 своими руками

Как снять бензонасос на Калине

Если Вы заметили, что на Лада Калина не работает бензонасос, либо давление в топливной системе стало маленьким, тогда придется снять топливный насос, а затем проверить его и фильтр.

Потребуется: сбросить давление в топливной системе (см. «замена топливного фильтра«), приготовить крестовую и плоскую отвертки, молоток и ткань.

Порядок снятия топливного модуля:

• Откинуть вперед заднее сиденье и приподнять вырезанные части коврика. Вывернуть 4 винта крепления крышки, используя крестовую отвертку.
• Отсоединить колодку с проводами от бензонасоса.
• Отсоединить от бензонасоса топливные шланги.
• Отвернуть против часовой стрелки прижимное кольцо топливного насоса (1118-1101178-10) с помощью плоской отвертки и молотка, а затем снять его.

Снять бензонасос Калины, наклонив его вбок, чтобы не погнуть рычаг датчика указателя топлива и не провернуть поплавок на рычаге. В противном случае показания уровня топлива будет не верным. Подложите под бензонасос ткань, т.к. из стакана модуля может вытекать бензин.Установка бензонасоса осуществляется в обратной последовательности, предварительно заменив резиновое уплотнительное кольцо (1118-1101138-10), иначе будет течь и в салоне будет запах бензина. Проследите, чтобы стрелка на крышке топливного модуля была направлена в сторону задней части автомобиля. А при подключении топливопроводов ориентируйтесь на стрелки на штуцерах, указывающие направления подачи топлива. В руководстве по сервисному обслуживанию указано, что замена бензонасоса Калины займет не менее 2ч., однако, на практике эта операция производится менее, чем за 1ч.

Если после того, как поменяли бензонасос он не работает, тогда проверьте предохранитель и реле бензонасоса Калины, которые находятся в монтажном блоке. Кстати, многие не знают, сколько стоит бензонасос на Калину, его каталожный номер 1118-1139009-10, а примерная цена на текущий момент 2300р.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик установлен в топливном модуле, который, помимо датчика, содержит бензонасос и фильтры. Для его демонтажа выполните следующие действия:

1. Отсоедините минусовую клемму аккумулятора.
2. Снимите подушку заднего сиденья.Под подушкой находится люк топливного насоса.
3. Отогните напольное покрытие, очистите люк топливного модуля от грязи и пыли.Лучше пропылесосить все.
4. Снимите заслонку.
5. Отсоедините клеммные колодки от силового модуля.Отсоедините клеммную колодку и снова займитесь пылесосом — обычно здесь достаточно пыли.
6. Отсоедините топливопровод — два ниппеля с помощью ключа на 17, отведите трубки в сторону.Нажимная мойка крепится с помощью штифтов небольшого диаметра. Старайтесь не сорвать резьбу как при откручивании, так и при сборке деталей.
7. Открутите напорную мойку с помощью отвертки 7 мм и трещотки.
8. Остается только аккуратно извлечь весь топливный модуль в сборе из бака.Снимите бензонасос и проведите внешний осмотр.
9. С помощью крестообразной отвертки выкрутите винты крепления датчика из корпуса модуля.Открутите разъемы датчиков тонкой отверткой и выкрутите крепежные винты крестовой отверткой.
10. Отверните зажимы с помощью отвертки и снимите направляющие.
11. Открутите гайки (ключ 5), крепящие крышку, и отделите датчик от насоса.Так выглядит бензонасос без индикатора топлива.

Теперь мы можем детально протестировать датчик. Рабочий манометр должен иметь сопротивление 270 — 320 Ом в самой нижней точке (поплавок подвешен). В наивысшей точке сопротивление датчика должно составлять от 7 до 19 Ом. Считайте эти данные с помощью мультиметра в режиме измерения сопротивления.

При половине уровня бензина в баке сопротивление должно составлять примерно 118 Ом.

Соберите топливный модуль с новым датчиком в обратном порядке. При сборке рекомендуется смазать уплотнительное кольцо мойки высокого давления бензостойким герметиком.

Подробное описание функций штатного компьютера Лады Калины:

• Текущее время в 24-часовом формате.
• Израсходованное топливо во время последней поездки. Данный параметр нужно обнулять перед началом пути.
• Средняя скорость движения последней поездки, также требует обнуления. В основном на дисплее вы будете видеть небольшие цифры, так как в городе средняя скорость может быть не больше 30-40 км/час, в зависимости от плотности потока и пробок.
• Запас хода, показывает — сколько вы еще можете проехать в данном режиме на оставшемся топливе в баке.
• Мгновенный расход топлива.
• Средний расход топлива, можно сбрасывать показатели в любое время кнопкой RESET.
• Время в пути с момента последнего сброса данного параметра.
• Температура воздуха за бортом.

Ну что же, с функциями разобрались, теперь немного об управлении. Сложного в этом ничего нет, для переключения между показателями на правом подрулевом переключателе находится кнопка, которую можно нажимать как вверх, так и вниз, а на дисплее будут меняться режимы. Для сброса таких параметров, как средний расход топлива, время в пути, пробег с последнего запуска, а также настройки текущего времени — используется кнопка RESET, которая находится на этом же переключателе снизу. Ниже на картинках все показано наглядно.

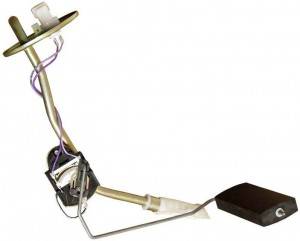

Что такое датчик уровня топлива ВАЗ 2110?

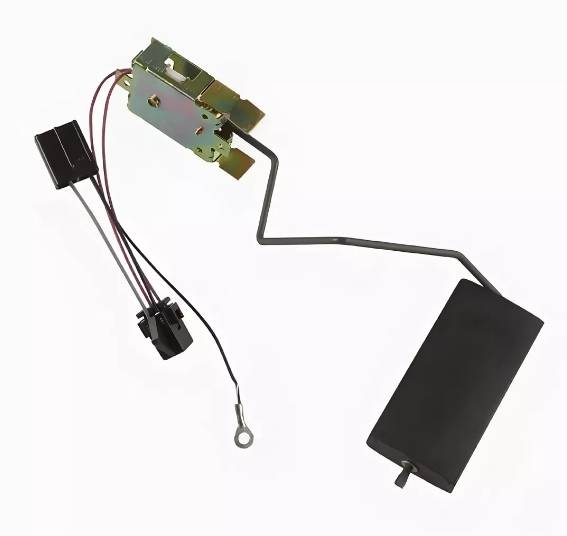

Данное небольшое устройство представляет собою реостат с резистором, какой собран из нихромовых составляющих. Меняющаяся часть реостата, соприкасающаяся с жидкостью, движется с помощью рычага с поплавком. Таким образом датчик уровня топлива ВАЗ 2110 передает информацию на приборную панель.

На противоположном конце рычага – имеется еще один контакт, какой, оказываясь в конкретном положении, замыкает цепь, осуществляющую контроль над началом выработки запасного горючего. Запасной остаток составляет от 4 до 6,5 литров.

Как ни печально, однако данное устройство (см. фотографии в начале) считается одним из элементов, нередко выходящих из строя. В неких случаях, замена топливного датчика может и не потребоваться, стоит только выполнить незначительную профилактику.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик уровня топлива ВАЗ 2110 служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

• Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
• В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Принцип работы датчика уровня на ВАЗ-2110

Принцип действияДатчик уровня топлива ВАЗ 2110.

Подавляющее большинство датчиков уровня топлива в недорогих автомобилях имеет похожую конструкцию. Работа устройства основана на принципе измерения сопротивления простейшего реостата.

Устройства бензонасоса ВАЗ.

Неподвижная часть устройства представляет собой контактные нихромовые дорожки, а подвижная часть — контакт, который отсекает часть дорожки, меняя при этом сопротивление на выходе. В итоге мы имеем систему, конвертирующую сопротивление датчика в объем топлива, указанный на панели приборов. К подвижному контакту прикреплена спица и поплавок, перемещающийся в зависимости от количества бензина в баке.

На фото видно шкалу датчика уровня топлива.

На десятом семействе ВАЗ датчик уровня топлива ВАЗ 2110 смонтирован в одном блоке с бензонасосом, топливном модуле. Датчик способен сигнализировать о низком уровне топлива (4–6 л), давая зазевавшемуся водителю шанс дотянуть до заправки.

Для замены датчика уровня топлива стараются находить оригинальные запчасти с артикулом 21101–3827010, 21102–3827010 или 2112–3827010. Цена датчика в сборе со спицей и поплавком колеблется от 350 рублей (предприятие Точмаш) до 420 (СЭПО, Cartronic, Моторика).

Лучше не приобретать запчасти сомнительного происхождения. В любом случае новый прибор нужно сравнить со старым датчиком.

Другие варианты датчиков уровня топлива

Потенциометрический ДУТ имеет ряд ограничений по сфере применения. Так, он не может применяться на автомобилях, у которых в качестве топлива для двигателя используется метиловый, этиловый спирты или биодизель. Это связано с тем, что такое горючее более агрессивно действует на электрические контакты и ведет к их преждевременному износу.

В качестве альтернативного варианта, для измерения количества топлива в баке автомобиля, применяются всевозможные бесконтактные датчики, такие как MAAPS или неактивный магнитный датчик положения. Чувствительный элемент MAAPS не контактирует с топливом.

Он имеет следующий принцип работы. Количество оставшегося в баке горючего такой датчик определяет при помощи поплавка, соединенного с постоянным магнитом посредством рычага. Магнит передвигается по сектору, на котором лучами нанесено большое количество пластин различной длины. В пластинах под действием магнитного поля формируются электрические сигналы (в каждой пластине разный), в зависимости от того, какой сигнал подает датчик, определяется остаток топлива.

Как выбрать устройство?

Если не работает датчик уровня топлива, и вы убедились в его поломке, то единственный выход – замена.

Но как выбрать новый узел? Можно ориентироваться на тип старого ДУТа. Если же эта информация недоступна, то проще сделать выбор по сопротивлению.

Для этого найдите обычное переменное сопротивление на 1 кОм и подсоедините его к системе вместо датчика. Теперь меняйте положения бегунка и замеряйте параметры в крайних положениях.

Как правило, при полном баке сопротивление составляет около семи Ом. Полученную информацию можно использовать при выборе нового устройства. Главное, чтобы сопротивление нового датчика соответствовало вашим замерам.

При появлении первых подозрений на неисправность ДУТ снимайте устройство, проверяйте и безжалостно меняйте на новый прибор.

Не стоит рисковать, ведь однажды вы может остаться без топлива в баке и без возможности заправить авто. В этой ситуации будет не до смеха. Удачной дороги.

Признаки неполадок

Поломка ДУТ случается не часто, но в определенный момент может застать водителя врасплох. Неверные показатели бензина могут привести к тому, что владелец автомобиля может переполнить автомобильный бак на заправке, либо же обсохнуть в дороге.

Хоть поломка для данного прибора редкое явление, но она становится сразу же заметна для владельца автомобиля. Появление проблем с ДУТ проявляются в автомобиле следующим образом:

• Стрелка, которая показывает количество бензина в бензобаке, постоянно держится на нуле, даже при заправке машины;
• Стрелка указывает завышенные показатели. Например, показывается полный бак, в то время как он заполнен только наполовину;
• Стрелка указывает заниженные показатели. Например, заполняя полный бак, на приборной панели отображается гораздо меньше.

Не обязательно при возникновении данных проблем обзаводиться новым устройством. В некоторый случаях есть возможность его отрегулировать и решить неточности.

Источник



Подготовка автомобиля к смене «расходника»

Любые манипуляции с элементами топливопровода производятся после сравнивания давления в магистрали с атмосферным. После остановки двигателя топливо в магистрали все еще находится под давлением. Его стравливание можно произвести только после обесточивания цепи электропитания модуля бензонасоса. Производится данная процедура следующим образом:

• выключить зажигание;
• снять с применением плоской отвертки крышку облицовки центрального тоннеля (формирует дно ниши для мелочей возле прикуривателя);
• вынуть из расположенного под снятой крышкой блока предохранителей системы питания и управления двигателем предохранитель на 15 А, отвечающий за электропитание бензонасоса (второй по счету справа налево);
• включить зажигание (привычного жужжания из-под заднего сидения не будет) и пустить двигатель;
• после самопроизвольной остановки мотора провернуть стартер в течение 5 сек.

Подготовить топливную систему Калины к замене фильтра можно альтернативным способом:

• снять (на седане) или откинуть (хетчбэк и универсал) заднее сидение;
• демонтировать лючок бензонасоса, крепящийся к днищу двумя саморезами;
• отсоединить колодку проводов от модуля бензонасоса при выключенном зажигании;
• пустить двигатель;
• после выработки топлива провернуть стартер в течение 5сек.

Указатель уровня топлива и его неисправности

Рассматриваемая система измерения работает при помощи реостата с резистором, изготовленным на основе нихромовых частиц. Подвижная часть реостата, которая опущена в бензин, передвигается под воздействием рычага с поплавком. Другая сторона рычага представляет собой добавочный контакт. Если он размещается в конкретном положении, цепь регулировки процесса подпитки резервным топливом замыкается.

При этом под запас выделяется от 4 до 6,5 л топлива

Несмотря на всю важность устройства, на автомобилях ВАЗ 2110 датчик топлива довольно часто приходит в неисправное состояние. Но не во всех ситуациях требуется обязательная замена. Хватает лишь небольшой настройки, которая вернет указатель уровня топлива в работоспособное состояние

Хватает лишь небольшой настройки, которая вернет указатель уровня топлива в работоспособное состояние.

Если вы обнаружили резкую смену значений индикатора расхода топлива, скорее всего, контактная дорожка сильно износилась под воздействием бегунка. В случае несущественного износа это можно исправить незамысловатым способом. Необходимо согнуть крепление бегунка так, чтобы он располагался немного выше проблемной области. Разумеется, при значительном износе контактной дорожки лучше заменить ее полностью.

Следующей распространенной неисправностью указателя являются неверные показания, то есть датчик указывает значение, не соответствующее действительности. В этом случае прибор нуждается в грамотной подстройке. Для того чтобы устранить эту проблему, необходимо отсоединить датчик от бензобака ВАЗ 2110, а затем отрегулировать индикатор расхода бензина. Положение стрелки подстраивается вручную, ее необходимо перевести из застрявшего положения в исходное, то есть к нулю.

Если стрелка перемещается с трудом и не достигает нужного положения, потребуется слегка согнуть язычок для подстройки, увеличив интервал хода стрелки. Нередко случается так, что топливный бак наполнен более чем наполовину, но индикатор указывает на его полную пустоту. В такой ситуации потребуется изучить все контакты указателя на предмет разрывов или отхода. Прежде всего нужно проверить проводку под приборной панелью.

Есть вероятность, что там ослабли крепления, удерживающие провода, и их нужно затянуть. Если приборная панель полностью исправна, необходимо исследовать промежуточные пути на предмет замыкания

Важно проверить всю проводку, начиная от приборной панели и заканчивая соединениями проводов массы и рукоятки ручника. Отсутствие каких-либо результатов будет свидетельствовать о том, что требуется замена датчика бензина. Приобретая новое устройство, необходимо уточнить его серийный номер и модель, чтобы подобрать идентичное

Эту информацию можно найти в руководстве к автомобилю. На ВАЗ 2110 устанавливаются датчики с различным сопротивлением, поэтому нельзя назвать конкретную модель, которая подойдет именно к вашему автомобилю

Приобретая новое устройство, необходимо уточнить его серийный номер и модель, чтобы подобрать идентичное. Эту информацию можно найти в руководстве к автомобилю. На ВАЗ 2110 устанавливаются датчики с различным сопротивлением, поэтому нельзя назвать конкретную модель, которая подойдет именно к вашему автомобилю.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика. Порядок действий следующий:

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

ДМРВ

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Контроллер воздуха для «десятки»

Данный контроллер имеет определенные недостатки, в частности:

• его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
• если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
• как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
• при запуске силового агрегата могут появляться определенные трудности;
• силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
• расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

Подготовка к снятию бензонасоса

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Указатель температуры ОЖ

Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер. По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств. Сам по себе датчик предназначен для мониторинга температуры расходного материала.

Установка нового датчика антифриза

По сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования. Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины. В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.

Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:

1. Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
2. Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
3. Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
4. Если мотор перегрелся, то могут возникнуть трудности при его запуске.
5. Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор — РЕМОНТ ВАЗ 2110, 2111, 2112).

Ремонт датчика уровня топлива (ДУТ) ВАЗ 2110, 2111, 2112

Вся эта эпопея длилась на протяжении почти двух летних месяцев. Началось всё с периодических случаев сумбурных показаний уровня топлива после включения зажигания.

Показания проборки. Зажигание включено. Достоверно — бензина полбака. Разница между фотками — пройденное расстояние в 20 метров.

Чо за дела? Зажигание включено. Бензина полбака. Разница между фотками — пройденное расстояние в 20 метров. Еще через 50м стрелка встала как положено. Контрольная лампа на приборках VDO зажигается при считывании самой приборкой определённого сопротивления на ДУТ. Тогда, если бы ДУТ был не исправен (стрелка на нуле), то лампа не должна бы гореть и на 2-й фотке. Не понятно…

Уличил свободное время. Вынул топливный насос.

Осмотрел ДУТ. Вижу — стерлись дорожки, отвечающие за «нижнюю половинку бака» (так сказать). Поскольку магазина запчастей в радиусе 50км не было, пока попытался чуть удлинить (выгнуть) контакты бегунков, чтобы те доставали до дорожек, оставшихся целыми.

Резистивная плата ДУТ

Воткнул обратно. Не проверил — торопился ехать. Выехал и вижу, теперь он вообще ничего не показывает и лампа не горит.

Ездить без показаний топлива я конечно уже научился, и это не было теперь особой проблемой. Хотя однажды я всё-таки встал. Но причиной тому были какие-то архаровцы, слившие бензин (не весь — пару литров они мне всё же оставили, за что им конечно же поклон в пояс). Да и 5-литровая канистра горючки добавляла уверенности.

И вот я купил новый ДУТ. (Первый из трёх) Взял холодненького кваску и менять.

Снятый БН и новый ДУТ.

Выглядит новый ДУТ, честно говоря, ширпотребно. На старом ограничения крайних положений поплавка металлические, с возможностью их подогнуть и отрегулировать положения. На новом такой возможности нет. Как тарировать? — Только гнуть тягу поплавка

Обратить на это внимание нужно было ещё в магазине. Но позняк метаться

Старый слева, новый справа.

Старый слева, новый справа.

Что ж поменял, чутка поправив тягу поплавка, чтобы его крайние положения были на уровнях старого датчика. Зажигание. Показывает минимум, лампа горит — вроде бензина там столько же. Кажется, порядок. Однако, нет. Через день, заправив полный бак, показания упали к плинтусу и снова заглючили. Тут меня одолевает мысль, что я не обратил должного внимания на шаткий контакт колодки подключения ДУТ к БН.

Колодка подключения БУД к крышке БН.

Неужели опять туда лезть?! Это сильный грусняк. Так прошло ещё примерно 2 недели.

Вновь разбираю. Теперь всё проверяю и осматриваю тщательно. Прозваниваю контакты — порядок. Всё подключаю (кроме непосредственно БН) и, отклоняя поплавок рукой на ДУТ, слежу за показаниями на приборке. Странное дело, стрелка на приборке реагирует то неадекватно, то вообще стоит. Осматриваю резистивную пластину ДУТ. Бегунок, «считывающий» значения с резистивной пластины, просто-напросто своей средней частью задевает местами за «массу» пластины. Естественно, никакой линейности значений сопротивления здесь не будет.

Замена датчика бензина на ВАЗ 2110

Обновление указателя уровня топлива — это элементарный процесс, не требующий профессиональных знаний и опыта. Чтобы заменить это устройство, достаточно ознакомиться с методом разборки и сборки топливного узла автомобиля. В первую очередь потребуется демонтировать топливный насос, поскольку без этого не удастся добраться до самого датчика. Перед тем как приступить к работе, убедитесь, что бак ВАЗ 2110 содержит минимальное количество бензина. Лучше всего, чтобы его было не более половины на весь объем бензобака. Для замены топливного датчика потребуются следующие инструменты:

• отвертка;
• молоток;
• набор гаечных ключей.

Процесс демонтажа насоса

Снимите напольное покрытие в багажном отделении и открутите прямоугольную крышку черного цвета при помощи отвертки. Разъедините клемму аккумулятора с минусовым зарядом и разметьте трубки бензопровода в зависимости от того, какая из них идет на подачу, а какая — на возврат бензина. Направление топлива указывается на трубках при помощи стрелок. Гаечным ключом на 17 нужно раскрутить штуцер, а затем отвести патрубок, подающий горючее. После этого нужно отсоединить второй патрубок аналогичным способом.

Схема работы топливного насоса «десятки»

При помощи торцевого ключа на 7 раскрутите гайки, фиксирующие нажимной ободок. В большинстве случаев эти метизы хорошо закреплены, поэтому рекомендуется воспользоваться небольшим молотком. Необходимо разместить конец плоской отвертки на реберной части гайки и слегка ударить молотком по ее рукоятке. Как только ободок высвободится, нужно приподнять узел и вывести поплавок указателя из проема топливного бака, а затем снять насос. Теперь необходимо снять сам указатель.

Процесс демонтажа датчика

При помощи фигурной отвертки нужно раскрутить 2 винта, крепящие датчик к насосу. Так вы отсоедините электрический разъем топливного узла. Фиксирующие элементы необходимо разогнуть отверткой, а затем высвободить направляющие из корпуса бензонасоса. Датчик закреплен болтами и гайками, поэтому раскручивать их надо, придерживая обратную сторону шпильки.

Демонтировав корпус устройства, высвободите указатель легким движением. Теперь его можно отложить и приступить к замене на новый датчик

Перед обратной сборкой обратите внимание на все составляющие узла топливного обеспечения. При износе патрубков, втулок и уплотнителей рекомендуется произвести их полную замену, поскольку эти комплектующие стоят довольно дешево. Вне зависимости от обновления втулок, перед обратной сборкой их нужно обработать смазкой WD-40

Вне зависимости от обновления втулок, перед обратной сборкой их нужно обработать смазкой WD-40.

Несмотря на простоту процесса разборки и сборки узла топливного обеспечения, рекомендуется выполнять все работы крайне аккуратно. Помните, что бензин — взрывоопасное вещество, и малейшее упущение может привести к плачевным последствиям. Перед закрытием крышки запустите ненадолго мотор, чтобы проверить отсутствие утечки горючего.

Рекомендуем почитать:

• Процедура замены ремня ГРМ ВАЗ 2110
• Тормозная жидкость в автомобиле ВАЗ 2110: замена
• Основные принципы замены рулевых наконечников ВАЗ 2110
• Правильная замена троса сцепления на автомобиле ВАЗ 2110
• Опорные подшипники автомобиля ВАЗ 2110
• Датчик температуры: следим за ВАЗ 2110

Частые неисправности датчика топлива на ваз 2110

В принципе, датчик уровня горючего может преподнести водителям множество малоприятных сюрпризов, какие очень запутывают в пути:

1. Показания уровня горючего приступают скакать. В подобной переделке прибор может показывать, что угодно – то наибольший, то наименьший уровень горючего. Разбираться в подобной ситуации становится абсолютно нереально. Первопричиной данному явлению может быть повреждение дорог на плате осуществляющего контроль органа. Рано либо поздно они могут износиться из-за непрерывного воздействия бегунка. Если подобный признак обнаружился в вашем автомобиле, можно попытаться подогнуть бегунок, т. е. передвинуть его на значительный участок платы. Однако это может помочь лишь в тогда, когда дороги еще не очень износились. В ином случае нужна смена датчика.
2. Датчик уровня горючего постоянно показывает неверные сведения. Оснований данного явления может быть некоторое количество: В случае если показания уровня постоянно повышены либо понижены, в таком случае можно отрегулировать прибор горючего. Курсор уровня горючего показывает на полноту бака. На самом же деле вы четко знаете, что бак наполнен только отчасти.

Как выполнить ремонт датчик топлива ваз 2110

Проконтролировать качество протяжки абсолютно всех контактных соединений на жгутах панели устройств (для этого ее потребуется убрать)

Особое внимание уделите маленьким гайкам, какие придавлены к указателям и дают главный контакт

Удостоверьтесь в исправности панели устройств. Зачастую случается, что применяется прежний вид оснащения, какой стремительно выходит из строя. В подобной ситуации нужна починка либо замена.

Могло сбиться положение стрелки уровня горючего. В данном случае следует нажать на клавишу пробега за день и включить зажигание.

Зачастую первопричиной поломки становится застревание поплавка в бачке либо выход из строя ДУТ.

Нарушения в работе автомобиля при неисправном ДУТ

Итак:

• Предположим, вы увидели, что показатели уровня топлива стремительно изменяются. Предпосылкой данного явления может быть, стёршаяся под влиянием бегунка, контактная дорожка.
• При маленьком износе, можно попытаться выйти из данного положения таким образом: выгнуть крепление бегунка немного больше проблемного участка. Если износ дорожки огромный, потребуется поменять датчик уровня горючего ВАЗ 2110.
• Имеется еще одна трудность, образующаяся зачастую: устройство обманывает — указатель его индикатора со значительной погрешностью показывает уровень остатка горючего. Вероятно, прибор попросту необходимо настроить.
• В данном случае его разбирают, и ручным способом перемещают указатель от левого крайнего положения «1» к правому положению «0», контролируя точность показаний. В случае если до крайних положений указатель не доходит, подверните регулирующий язычок — этим вы увеличите ход стрелки.
• Еще бывает подобная картина: у вас полбачка топлива, а устройство указывает, что там ничего. О данном случае необходимо проверить все контакты измерителя. Сначала те, какие пребывают на панели устройств — вероятно, необходимо подтянуть гайки, какими закрепляются провода.
• С проводами на панели всё нормально – проверьте, не наблюдается ли заклинивания рычага в переходных положениях. Для установления общей работоспособности указателя горючего, необходимо проверить соединения проводков массы и рукоятки ручника.

Накануне покупки нового устройства, проверьте его маркировку. Для этого в руководстве по эксплуатации машины имеется надлежащая аннотация. Имеется приблизительно 10-ка видов измерителей, различающихся уровнем сопротивления. У любого устройства данный коэффициент персонален.
