Зачем нужно чистить дроссельную заслонку: важность процедуры

Как она работает

Нестабильность холостых оборотов, «подвисание» (провал) при отпускании газа или наоборот, при нажатии, симптомы плохой работы заслонки. Давайте поясню как правильно она должна работать, и что происходит при неправильной работе:

  • На этой заслонке находятся два прибора, один (ДПДЗ) это датчик положения заслонки, второй (РХХ) – называется регулятор холостого хода, он датчиком не считается.
  • Благодаря им можно «поддать газу», надавив на соответствующую педаль, кроме того, они стабилизируют оптимальные обороты мотора, в том числе и холостые, открывая либо прикрывая заслонку.
  • Заслонка отвечает за своевременную подачу в нужном количестве воздуха в цилиндры мотора, при ускорении она должна мгновенно открываться, при замедлении движения прикрываться.
  • На оборотах холостого хода не должна гулять, застывает в оптимальном положении, обеспечивая стабильность работы мотора.
  • Когда заслонка загрязнена, она не успевает реагировать достаточно быстро, либо вообще заедает, двигатель «задыхается» и начинает тарахтеть.
  • Появляются провалы и рывки при движении.
  • От недостатка воздуха, происходит неполное выгорание смеси, мощность снижается, а расход топлива возрастает, появляется дымление из выхлопного коллектора.
  • Езда с такой проблемой увеличивает всей цилиндропоршневой группы.
  • Может залить свечи, тогда мотор троит и даже глохнет.

В общем вы поняли, она является важным элементом, от которого зависит стабильная работа двигателя. И вопросов для чего нужно мыть заслонку, больше не возникает.

Промывка

Промывка производится при помощи специального аэрозоля для очистки карбюраторов

Этот состав очень агрессивен, поэтому чистить нужно осторожно. По возможности работать нужно в перчатках и защитных очках

Аэрозоль распыляется на все поверхности и во все каналы.

Если загрязнения сильные, чистить придется не один раз. Повторить обработку нужно после высыхания всего дроссельного узла. После того, как все отложения отмылись, нужно протереть все детали чистой ветошью, а при необходимости промыть еще раз.

Также тщательная чистка требуется регулятору холостого хода, игла которого может загрязниться настолько, что начинает клинить. Однако перед промывкой желательно оценить общее состояние РХХ. Если игла имеет большой люфт или выработку, регулятор лучше заменить на новый.

Перед тем, как установить дроссельный узел обратно, нужно обратить внимание на состояние прокладки. Если она не имеет повреждений, ее вполне можно использовать повторно, если же она сильно размахрилась или порвалась, требуется ее замена

Монтаж дроссельного узла производится в обратном порядке. После сборки может понадобиться настройка дроссельной заслонки, а точнее регулировка натяжения троса, который мог ослабнуть или вытянуться.

Как чистить дроссельную заслонку

Имеется мнение, что чистить дроссельную заслонку можно без снятия узла. Подобный вариант возможен, но в условиях крайней необходимости, поскольку эффективно удалить нагар с помощью такой чистки не получится. Данный способ позволяет снять отложения непосредственно с самой заслонки, тогда как на стенках и воздушных каналах нагар сохранится, и вскоре проблема вновь себя проявит.

Правильная чистка дроссельной заслонки начинается с демонтажа узла, располагающегося между впускным коллектором и воздушным фильтром. В зависимости от автомобиля, процесс снятия узла может немного отличаться, но на большинстве машин его необходимо выполнять в следующей последовательности:

Снимается гофра, которая связывает узел с фильтром очистки воздуха;

Отключается разъем питания датчиков: положения дроссельной заслонки и абсолютного давления, если он установлен на автомобиле;
Выталкивается «груз», фиксирующий трос педали газа;

Отсоединяется трубка с охлаждающей жидкостью
Важно: Если работа проводится на теплом двигателе, данный шаг следует выполнять с особой осторожностью, поскольку горячие капли охлаждающей жидкости могут попасть на руки;
Демонтируются шланги вентиляции картерных газов и абсорбера;
Отворачиваются крепления дроссельного узла, после чего он снимается;
Когда механизм будет снят, на нем необходимо открутить регулятор холостого хода, который также желательно очистить (можно промыть) от образовавшегося на нем нагара.

Обратите внимание: Снимая дроссельный узел, лучше сразу произвести очистку места соединения с впускным коллектором, куда при сборке потребуется установить новую прокладку. Когда дроссельный узел будет демонтирован, можно приступать к чистке

Для этого потребуется приобрести специальное средство в автомобильном магазине. Бюджетным вариантом очистителя является использование средства «Карбклинер», которое предназначено для удаления нагара с карбюратора

Когда дроссельный узел будет демонтирован, можно приступать к чистке. Для этого потребуется приобрести специальное средство в автомобильном магазине. Бюджетным вариантом очистителя является использование средства «Карбклинер», которое предназначено для удаления нагара с карбюратора.

Внимание: Перед использованием химических средств, удалите с дроссельного узла все резиновые элементы. Основные правила чистки дроссельной заслонки следующие:

Основные правила чистки дроссельной заслонки следующие:

  • Использовать средство для очистки нагара необходимо на весь дроссельный узел, а не только на заслонку и полость вокруг нее. Обязательно удалить отложения из каналов поступления добавочного воздуха;
  • Чтобы чистка возымела максимальный эффект, наносить жидкость необходимо на 5-10 минут. После этого нужно ее смыть, а далее нанести повторно на тот же срок;
  • Для удаления особо «прикипевшего» нагара можно использовать «мягкую» тряпку. Нельзя очищать отложения при помощи грубой ворсовой ткани или металлической щетки, иначе можно стереть слой молибдена, нанесенный на заводе для лучшего прохода воздушного потока.

После очистки и полного высыхания дроссельного узла, можно собирать двигатель в обратном к снятию порядке.

Типичные ошибки, которых следует избегать

Производить чистку должны опытные слесари-мотористы, поскольку высок риск нанесения повреждений этому узлу. Как минимум, после такой процедуры Вы не заметите никакого улучшения, если оно будет произведено неправильно. Вот почему есть несколько ошибок, которые ни в коем случае не стоит совершать:

  1. Проводить очистку без снятия узла малоэффективно, поскольку нагар можно снять только с заслонки, но без удаления его с внутренних стенок.
  2. Не стоит прикладывать чрезмерно большие усилия — это может навредить устройству.
  3. Необходимо отдавать предпочтение ветоши, а не щеткам с жестким ворсом. Дело в том, что многие заслонки бывают покрыты молибденом. Своими руками водитель может содрать его, а ведь покрытие выполняет защитную функцию. В итоге происходит забор лишнего количества воздуха и обеднение смеси.
  4. Не менее важный момент — так называемое «обучение» узла после проведения процедуры. Необходимо выставить значение холостых оборотов, чтобы электроника смогла его «запомнить».

В остальном же это процесс, с которым могут справиться даже малоопытные механики, если будут придерживаться всех приведенных в материале рекомендаций.

Способы чистки заслонки

Наиболее удобным способом чистки заслонки считается обращение в автомастерскую за помощью, но следует доверять эту процедуру проверенным и опытным мастерам. Также ее можно почистить самостоятельно, для этого существует 2 способа чистки:

  1. Поверхностная чистка. При данном способе не производится демонтаж дроссельной заслонки, а грязь и масляные пятна удаляются только с ее поверхности. Для такой процедуры достаточно иметь под рукой тряпочку и растворяющее вещество для чистки. Для начала нужно отсоединить патрубок от воздушного фильтра, сбрызнуть заслонку чистящим раствором, а после растворения налета удалить его тряпкой или бумажной салфеткой. Хотя данный метод довольно прост и быстр в исполнении, он считается малоэффективным, так как дроссельная заслонка, каналы и отверстия не очищаются полностью.
  2. Полная чистка. Требуется при более серьезных неисправностях, когда требуется удаление частиц грязи и масляных пятен с внутренней и наружной сторон дроссельного узла. При этом производится демонтаж узла, и нужно иметь при себе для этого некоторые инструменты. В первую очередь проводится отсоединение корпуса заслонки от гофры воздушного фильтра, а затем снимается трос, открывающий и закрывающий заслонку. После этого откручиваются все крепежи и снимаются имеющиеся разъемы, а старая прокладка дроссельного узла удаляется. На все элементы и видимые каналы узла наносится моющее средство, оставляется на несколько минут, а затем удаляется с помощью ветоши. Далее производится сборка в обратном порядке, заодно ставится новая прокладка. После этого нужно провести проверку исправной работы узла.

Пошаговая инструкция

Дроссельная заслонка обычно оборудована датчиком положения (ДПДЗ) и регулятором холостого хода (РХХ), который зачастую тоже называют датчиком. Эти механизмы позволяют автомобилю тронуться с места и помогают поддерживать оптимальные обороты вала в зависимости от нагрузки на бортовую сеть

При очистке заслонки этим датчикам стоит уделить большое внимание, потому что поверхностное мытье (без снятия узла) не обеспечит должного результата, оно возможно только при крайней необходимости

Для работы подготовьте минимальный набор инструментов и материалов: отвертку, гаечные ключи, кисточку, очиститель. Особых физических сил не потребуется – только аккуратность!

Демонтируйте узел

Снимите воздушный патрубок, который связывает дроссельный узел с фильтром очистки воздуха
Уберите корпус воздушного фильтра, открутив болты, которыми он крепится к двигателю, и отсоединив патрубок снизу
Проверьте заодно состояние резиновых уплотнителей: со временем они усыхают, возникает люфт, корпус фильтра начинает дребезжать, слабая затяжка болтов вызывает подсос воздуха в дроссельную заслонку
Обратите внимание на дроссельную заслонку: между ней и корпусом фильтра находится резиновое уплотнительное кольцо; наденьте его на фильтр – так будет легче собрать все обратно
Если на заслонке стоит механическая тяга, снимите ее: без приложения силы, немного поддев и отведя в сторону
Отсоедините датчик положения заслонки и регулятор холостого хода, отжав разъемы
Снимите фиксирующую скобу и вытащите дроссельную заслонку

Очистите заслонку

Прежде чем мыть узел, закройте отверстие во впускном коллекторе чистой тряпкой или салфеткой, чтобы туда не попадала пыль.

Снимите с заслонки регулятор холостого хода, открутив два винта. Не забудьте, что под ним также есть резиновое уплотнительное кольцо – его тереть и замачивать в бензине не нужно, чтобы не повредить. Если состояние уплотнителя уже не внушает доверия, необходимо подобрать новый.

Мыть заслонку можно чем угодно. Многие используют для этого обычную кисточку и очиститель для карбюратора.

Недавно на рынке смазочных материалов появился новый уникальный продукт – Очиститель металла MODENGY. В его состав входят смесь органических растворителей, углеводородный пропеллент и функциональные добавки.

Очиститель растворяет загрязнения различной химической природы, в том числе нефтепродукты, буквально за несколько минут – в отличие от многих других составов, которые для эффективности выдерживаются в несколько раз дольше.

Средство быстро и без остатка испаряется, поэтому работать с ним очень удобно.

Чистить заслонку до зеркального блеска снаружи нет смысла – она быстро покроется пылью. Первоочередная задача – вымыть ее изнутри, особенно в месте соприкосновения заслонки с корпусом. Очистке подлежат также каналы поступления добавочного воздуха, шток регулятора холостого хода и колодец под него.

После очистки дроссельной заслонки дайте ей высохнуть и оцените результат!

Соберите узел

  • Поставьте на место регулятор холостого хода и верните заслонку туда, откуда вытащили (она должна попасть в паз), закрутите крепящую скобу
  • Установите тягу, предварительно смазав наконечники любой пластичной смазкой (это необязательно, но крайне желательно); проверьте ход тяги рукой: он должен быть плавным, без «закусываний» и рывков
  • Наденьте патрубок вентиляции на корпус воздушного фильтра и прикрутите его болтами
  • Наденьте воздушный патрубок

Запустите двигатель и настройте регулятор холостого хода

Для настройки РХХ снимите клеммы с аккумуляторной батареи и через 15 минут вновь оденьте их. Заведите двигатель и выдержите его на холостом ходу около 10 минут. Затем заглушите мотор на 10 секунд и опять заведите. После прогрева двигателя до рабочей температуры автомобиль готов к эксплуатации.

При замене регулятора холостого хода проблемы с оборотами поначалу неизбежны и не стоят опасений. Датчик не сразу входит в нужное положение, адаптируясь к работе.

Если дроссельный узел оснащен электрической системой управления заслонкой, его регулировка выполняется немного иначе: после запуска и прогрева двигателя до рабочей температуры заглушите его на 10 секунд. Далее на 3 секунды включите зажигание и нажмите на педаль акселератора 5 раз. Спустя еще несколько секунд выжмите педаль газа до упора и держите ее в таком положении до тех пор, пока индикатор «проверьте двигатель» не будет гореть постоянно. После этого отпустите педаль газа и заведите двигатель.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

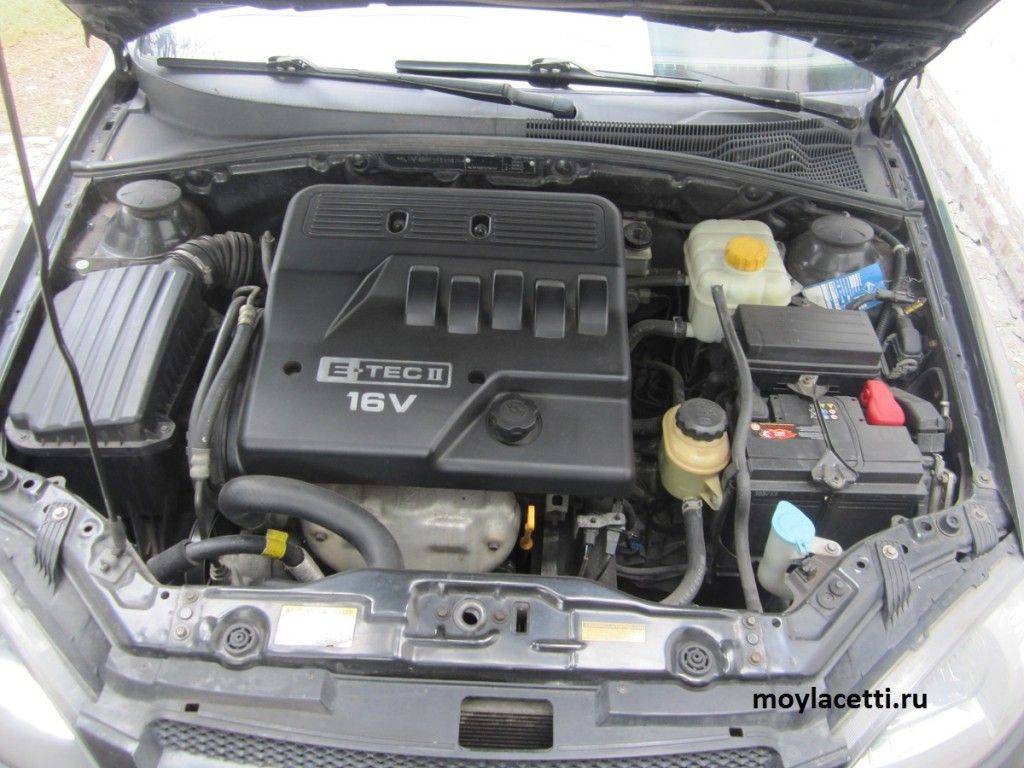

  1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Неисправности и причины их возникновения

Механизм дроссельной заслонки довольно прост – металлическая пластина, полностью перекрывающая воздушный канал, вращается на оси, установленной поперек этого канала

Если не брать во внимание неполадки, связанные с электроникой, то некорректная работа заслонки может быть лишь по одной причине – загрязнение клапана (именно этой пластины) или оси. Слой копоти или грязи может не давать клапану как открыться, так и полностью перекрыть доступ воздуха

Копоть, нагар или грязь возникает в клапане в следующих случаях:

  1. Из-за некачественного топлива. Если бензин в баке с примесями (или соляра с высоким содержанием парафина), то они обязательно попадут в впускной коллектор. При сгорании эти примеси или парафин станут причиной появления нагара и в коллекторе и на самой воздушной заслонке. Со временем, нагар не даст клапану корректно работать и плотно перекрывать канал.
  2. Из-за загрязненного воздушного фильтра. Воздух в систему поступает из атмосферы. Перед тем, как смешаться с топливом, он проходит через фильтр, где и очищается. Фильтр, как правило, размещен в подкапотном пространстве. Если фильтр уже забитый грязью, то соответственно, воздух, проходя через него, не очищается. Если частицы мусора попадают в камеру сгорания, то тоже появляется нагар в совокупностями со всеми вытекающими последствиями. А при прямом попадании твердых частиц (таких, как песок, например) может быть прямое пескоструйное воздействие на внутреннюю поверхность клапана, что может полностью его вывести из строя.
  3. При износе цилиндропоршневой группы. В случае износа маслосъемных колец, масло двигателя попадает в камеру сгорания и воспламеняется так же, как и топливо. Только оно не сгорает полностью, а остается в виде копоти, нагара и масляных пятен в впускной системе мотора. Именно эти отложения больше всего и оставляют «следов» на механизме регулировки подачи воздуха. Такая же проблема может возникнуть, если в негодность пришли маслосъемные колпачки клапанов.
  4. При неисправностях в системе вентиляции картерных газов. При работе двигателя, после сгорания смеси в камере цилиндра, отработанные газы выводятся через выпускной коллектор (дальше в глушитель). Но часть газов через поршневые компрессионные кольца попадает в картер, где смешиваются с маслом. Чтобы не создавалось высокое внутрикартерное давление и для продления срока службы моторного масла, у двигателя внутреннего сгорания предусмотрена система отвода этих картерных газов. Они снова попадают в камеру впускного коллектора через воздушный канал и дроссельную заслонку. И, если компрессионные кольца уже не справляются с натиском газа, то большое его количество, смешанное с маслом возвращается в воздушный канал и засоряет его.

Понять, что дроссельная заслонка засорилась, можно по ряду причин:

  1. Двигатель плохо запускается, даже «на горячую».
  2. Обороты холостого хода «плавают» (то – увеличиваются, то – уменьшаются)
  3. Мощность и динамика двигателя значительно упали.
  4. Возрос средний расход топлива.

Каждая из этих неисправностей может являться следствием загрязненности дроссельной заслонки. Но не только заслонка может быть этому причиной.
