Установка сигнализации на автомобиль своими руками

Проверка

Установленная сигнализация автомобиля проверяется во всех режимах работы, настраивается под себя. При проверке нужно последовательно открывать все двери, багажник и капот. При открытии каждого элемента охранная сигнализация должна срабатывать, а двигатель блокироваться, при попытке несанкционированного запуска. Также необходимо настроить чувствительность датчика удара. Для этого в его корпусе есть отверстия, в которых видны небольшие болтики под крестовую отвертку. Как видите, для того чтобы установить сигнализацию самостоятельно потребуется время, простой инструмент и немного смелости.

Установка на авто своими руками

Процесс установки сигнализации на автомобиль по силам практически каждому автолюбителю, но требует ответственного подхода к этой задаче. Остановимся на некоторых моментах, которые следует учитывать перед началом монтажа сигнализации, чтобы избежать серьёзных ошибок:

Процесс установки по силам практически каждому автолюбителю, но требует ответственного подхода к этой задаче. Остановимся на некоторых моментах, которые следует учитывать перед началом монтажа сигнализации, чтобы избежать серьёзных ошибок:
Из всего многообразия брендов сигнализации существует столько же разнообразных схем, на которые нужно ориентироваться при монтаже охранного устройства

Схема является главным руководством к действию.
Если автосигнализация сделана собственными руками, при её подключении важно понимать, куда и какие провода надо подсоединять.
При монтировке устройств с GSM-модулем необходимо тщательно изучить, какие функции выполняют те или иные датчики, и правильно выполнить программирование системы.
Заранее подготовить все необходимые инструменты и материалы, которые понадобятся для электромонтажных работ.

Инструменты и материалы для монтировочных работ

До начала монтировочных работ надо подготовить и разложить перед собой все компоненты сигнализации. Для её монтажа нужно иметь под рукой следующие инструменты и материалы:

  • крестообразная отвёртка, чтобы откручивать панели;
  • ключ торцевой на 10 мм с воротком;
  • обычный нож или плоскогубцы, чтобы зачистить провода;
  • липкая изоляционная лента чёрного цвета;
  • моток двустороннего скотча;
  • прибор для замера напряжения или мультиметр;
  • кусок поролона средней толщины;
  • обрезки дополнительных проводов на случай удлинения электрошнура.

Перед установкой сигнализации подготавливаем и раскладываем все необходимые компоненты

Определяем место установки сигнализации

Начнём с выбора места посадки центрального блока. В качестве удачной площадки для него можно выбрать область позади приборной панели. Перед тем как посадить туда блок, его надо обернуть поролоном, затем примерить, насколько это место будет удобно для его фиксации

Важно, чтобы блок не мешал другим приборам

Для правильной установки центрального блока стоит обратить внимание на несколько простых правил:

  1. Располагать блок предпочтительно внутри салона, в незаметном для посторонних глаз месте, чтобы злоумышленникам к нему было трудно подобраться.
  2. Возле блока не должно быть трущихся о него предметов и деталей, например, тросики, тяги и др.
  3. Монтировать блок не следует рядом с системой отопления и возле источников повышенной влаги — кондиционеров, воздуховодов и пр.
  4. Избегать непосредственной близости блока с антеннами, радиостанциями, сотовыми телефонами.

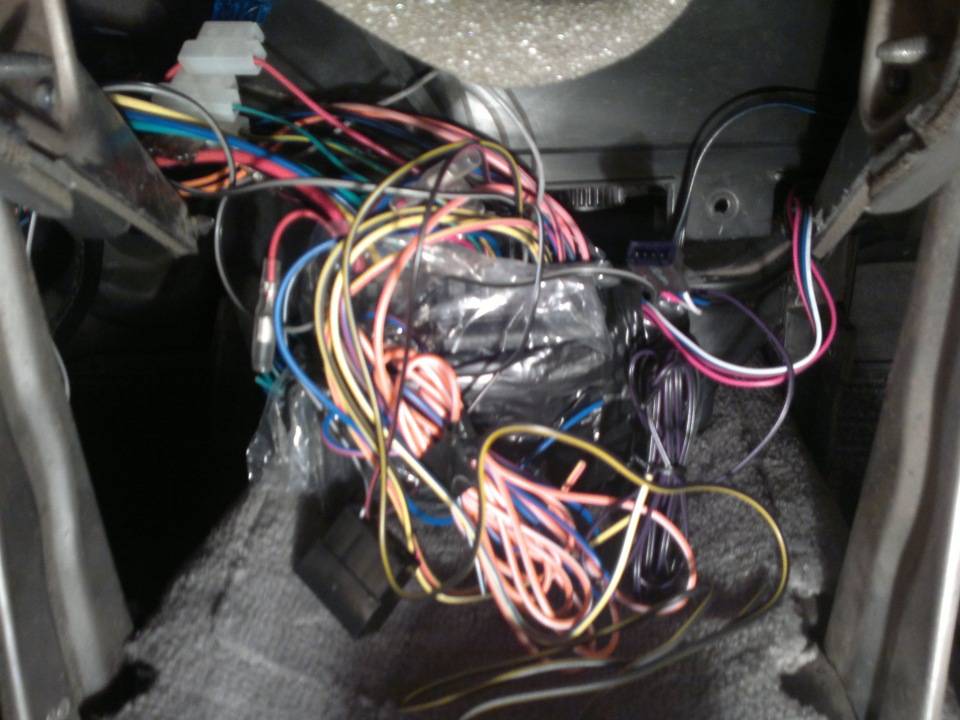

Центральный блок устанавливают внутри салона в удобном и скрытом от посторонних глаз месте

Для датчика удара оптимальным местом будет также салон автомобиля, и устанавливать его лучше по центру. Здесь прибору будет обеспечена одинаковая чувствительность к ударам с разных сторон машины. Крепить датчик надо жёстко, чтобы избежать излишних срабатываний сигнализации по любому ложному поводу, например, при лёгком порыве ветра или от звука близко проезжающих грузовых машин. Место установки датчика должно быть труднодоступным и незаметным. Это может быть площадка позади ручного тормоза.

Место установки датчика удара должно быть труднодоступным и обеспечивать одинаковую чувствительность к ударам с разных сторон автомобиля

Место для расположения сирены определяют в подкапотном пространстве. Звуковой прибор можно поместить там, где крепятся дворники, прямо под ними. Провода сирены совмещаем с проводами дворников и прокладываем рядом. Для этого крепление дворников надо разобрать, а после установки сирены снова собрать и закрепить болтами. Сирену надо устанавливать чашкой вниз, чтобы в ней не скапливалась влага. Местом монтировки сирены может быть моторный отсек. Из салона протягиваем провода в подкапотную область, потом прикрепляем силовой кабель ко входу со знаком плюс и соединяем с проводом, по которому идёт подача напряжения во время поворота ключа зажигания в центральном замке.

Сирену располагают в подкапотном пространстве чашкой вниз, чтобы в ней не скапливалась влага

Подключение автосигнализации своими руками

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке.
При подключении требуется дополнительное реле. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием.
Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Также следует учитывать, что на этот компонент не должны воздействовать сырость и высокие температуры, поэтому его лучше поставить подальше от самого двигателя. Вся информация передается через спутники связи.
В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.
Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи. Установка сигнализации своими руками Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. Проведите провод через защиту Этот провод соединит автомобильную сигнализацию с сиреной.

Разновидности элементов ЦЗ

Для начала блок переводят в сервисный режим, который позволяет выполнять техническое обслуживание устройства. Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования: дистанционный запуск двигателя, турботаймер работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану , доводчик стёкол люка при наличии — автоматический подъём стёкол, если они были открыты, специальные режимы подсветки салона и многое другое

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием

Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Установка сигнализации автомобиля к системе ЦЗ. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Максимальный ток нагрузки мА. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты.
Ставим сигнализацию на Ваз 2110, часть 1

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми

Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг. Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.

Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком

Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.


В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта. Установка сигнализации

Виды и комплектации автомобильных сигнализаций

Когда производится установка сигнализации своими руками, степень сложности процесса зависит от вида выбранного оборудования. А вид, в свою очередь определяется тем, какие охранные и сервисные функции хотелось бы получить от сигнализации автовладельцу. По большому счету современные сигнализации для автомобилей (точнее охранные системы) можно разделить на три больших класса:

  1. Простые автосигнализации;
  2. Сигнализации с обратной связью;
  3. GSM-сигнализации.

Простые автосигнализации (в просторечии “открывашки”) имеют минимальный набор сервисных функций:

  • дистанционная постановка (снятие) на охрану,
  • дистанционное отпирание (запирание) дверей,
  • режим “паники” (отпугивание звуковым и световым сигналами или поиск автомобиля на большой загруженной стоянке).

К этому набору обычно добавляются несколько охранных функций:

  • при несанкционированном доступе блокировка запуска двигателя,
  • срабатывание звуковых и световых сигналов от проникновения в салон, подкапотное пространство и багажник (несанкционированное отпирание) и при механических воздействиях на поставленный под охрану автомобиль (удар, раскачивание).

Отличительная особенность такого типа сигнализаций – устаревший (и потому несложно определяемый злоумышленниками) протокол радиосвязи (упрощённо – радиокоманда, передаваемая с брелока на блок управления). Это, пожалуй, и главный недостаток такой системы.

Кроме того, с брелока подаются команды, а что «отвечает» на них автомобиль можно понять, только находясь в пределах видимости и/или слышимости. Поэтому такие сигнализации называют ещё односторонними, а диапазон их действия ограничивается несколькими десятками метров. Главное достоинство сигнализаций для авто такого класса – низкая цена.

Автосигнализации с обратной связью обладают расширенным набором сервисных функций и современным диалоговым протоколом радиосвязи. На бытовом языке это означает, что владелец машины получает возможность не только посылать управляющий сигнал, но и получать от машины отчёт о его выполнении, а также информацию о текущем состоянии (не было ли попыток взлома) на экран брелока-пейджера. Что касается диалогового протокола, то он предусматривает не просто команду управляющему блоку, а обмен с ним данными, перехватить которые весьма непростая задача.

Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования:

  • дистанционный запуск двигателя,
  • турботаймер (работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану),
  • доводчик стёкол (люка при наличии) – автоматический подъём стёкол, если они были открыты,
  • специальные режимы подсветки салона и многое другое.

Диапазон действия таких сигнализаций может достигать нескольких сот метров, а цена в среднем вдвое-втрое выше, чем у «открывашек».

GSM-сигнализации для авто – принципиально новый уровень охранных систем. Основной блок содержит модуль GSM (отсюда и название), модуль определения геопозиции (GPS) и контроллер (фактически – это компьютер для сбора, обработки и выдачи информации).

Первый модуль, по сути, похож на мобильный телефон – прием и передача сигналов в зоне действия мобильной связи. Второй – через спутник определяет геопозицию автомобиля в текущий момент. Контроллер обрабатывает информацию от датчиков и рассчитывает параметры управляющих сигналов.

Контроль состояния и управление автомобилем, таким образом, может осуществляться посредством SMS и голосовых сообщений, а также через web-интерфейс (в интернете, или, как теперь принято говорить, средствами телематики).

Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. К сожалению и цена такого оборудования принципиально выше стоимости традиционных автосигнализаций.

После того, как выбран вид сигнализации и определён требуемый набор охранных и сервисных функций, необходимо понять обеспечиваются ли все эти функции конкретной моделью охранной системы и входят ли в комплект поставки все необходимые датчики и исполнительные механизмы.

Например, автовладелец хотел бы установить датчик наклона / качения, и возможность подключения такого датчика есть, но сам датчик в комплект не входит. Поэтому перед приобретением сигнализации необходимо внимательно изучить её технические характеристики.

Как определить место установки блоков

При самостоятельном монтаже сигнализации требуется заранее определить, куда именно будут вмонтированы ее части. В первую очередь определяется установка центрального блока управления.

Еще одно правило касается направления разъемов подключаемой системы. Они должны быть ориентированы по направлению вниз к свисанию проводов.

Элементы сигнализации не терпят перепадов температур, поэтому их следует монтировать рядом с такими зонами.

В части, где находятся подвижные детали авто установка компонентов сигнализации запрещена. Это не разрешается в направлении траектории движения. Очень оригинальным вариантом будет установка сигнализации StarLine своими руками.

Подготовка инструментов для произведения монтажных работ

Чтобы быстро, правильно, качественно установить сигнализацию на собственный автомобиль необходимо запастись выдержкой и силами, а ещё подготовить следующие инструменты:

  • мультиметр электрического типа – необходим для произведения измерений проводимости;
  • набор дополнительных проводов – на тот случай, если потребуется удлинение тех, что есть в комплекте с охранной системой;
  • поролон серого или чёрного цветов – используется для обмотки центрального блока;
  • качественная, желательно чёрная изоляционная лента и двухсторонний скотч;
  • торцевой ключ, набор отвёрток и нож – для произведения зачистки проводов;
  • специальные, изоляционные жгуты, в которые будет необходимо продеть провода для дополнительной защиты.

Подготовив сигнализацию с функцией автозапуска к монтировке, владелец машины может установить сигнализацию на авто за несколько часов. Желательно, чтобы под рукой были не только необходимые инструменты, а и схема, которая поможет произвести всё правильно.

Точки подключения сигнализаций

Рассмотрим популярные точки подключения. Главный плюс для питания можно найти в замке зажигания. Контакт стартера с отрицательной полярностью тоже находится в данном месте. Элемент АСС расположен там же. Контакт зажигания с положительной полярностью можно обнаружить в контактной группе замка.


Штатный замок в большинстве случаев подключается через отрицательный провод. Но бывают исключения. Двери и их концевики управляются положительной полярностью, но лучше перепроверить все по схеме. Габариты подключаются к положительному проводу, а места расположения этих проводов отмечаются в блоке предохранителей. Этих точек в большинстве случаев достаточно, чтобы решить такую задачу, как подключить сигнализацию на ВАЗ (будь это «Классика» либо современная «Веста»).

Из чего состоит автомобильная сигнализация

  1. Блок сигнализации. Обрабатывает сигналы с датчика и антенны и дает команды исполнительным устройствам.
  2. Антенна — принимает сигнал с брелока и связывает систему с пультом владельца. Антенна может быть встроена в блок.
  3. Датчик удара — сенсор, реагирующий на удары и громкие звуки. Он провоцирует сигналы сирены, когда машиной хочет воспользоваться угонщик. Он тоже может быть встроен в блок.
  4. Сервисная кнопка VALET — на языке установщиков — «Валет». Используется для экстренного снятия с охраны путем ввода пин-кода или программирования охранных функций.
  5. Брелок управления — то, чем сигнализацией управляют.
  6. Инструкция пользователя. Бывает двух видов: по эксплуатации и установке. Должна быть обязательно, так как сигнализации имеют разные методы управления.
  7. Проводка — соединяет все элементы воедино.

Состав автомобильной сигнализации

Сирена в обязательный комплект не входит. Не входят также различные GPS, CAN и GSM-модули. Подобные устройства покупаются отдельно или в составе охранных комплексов.

Что владельцу транспортного средства нужно знать о сигнализациях

Модели охранных, автомобильных систем разных марок и видов отличаются между собой не только в плане внешнего вида и комплектации.

Подводные камни этого процесса могут скрываться не только в схемах, а и в следующих показателях:

  • в разных сигнализациях провода одного и того же цвета могут выполнять разные функции, которые не будут являться идентичными;
  • некоторые виды сигнализации требуют больше усилий в плане установки со стороны владельца машины, ведь могут иметь дополнительные элементы, отвечающие за разные функции системы;
  • схема подключения самой сигнализационной системы может не подходить для авто определённого типа – следует выбирать охранную систему под конкретную модель машины.

Если человек учёл все особенности своего транспортного средства, рассмотрел ряд возможных усложнений для работы над монтажом и понял, что ему это под силу – установка сигнализации своими руками для него не станет проблемой.

Распиновка

Для подключения всех компонентов к микропроцессорному модулю противоугонной установки надо учитывать распиновку устройства:

  1. Проводник черного цвета — это масса либо заземление. Его нужно соединить с кузовом автомобиля. Можно выбрать один из болтов, зафиксированных на корпусе транспортного средства.
  2. Короткая петля кабеля, выполненная в черном цвете — трансмиссия. Если машина оборудована автоматической КПП, то этот элемент трогать не нужно. Когда в автомобиле установлена МКПП, петлю надо разрезать.
  3. Контакты черно-зеленого и желто-зеленого цвета необходимы для соединения со световыми индикаторами поворотных огней.
  4. Проводник серого цвета предназначен для подключения сирены.
  5. Черно-синий контакт используется для соединения с концевыми выключателями на дверях авто.
  6. Серо-оранжевый проводник предназначен для соединения с концевиком, установленным на капоте. К этому контакту допускается подключение температурного контроллера силового агрегата.
  7. Проводник бело-оранжевого цвета используется для соединения с концевым переключателем, установленным на двери багажного отсека.
  8. Розовый контакт на микропроцессорном модуле необходим для подключения к отрицательному выводу обходчика блокиратора ДВС. Если машина не оборудована иммобилайзером, то этот элемент трогать не нужно.
  9. Черно-серый контакт представляет собой линию по контролю сигналов генераторного устройства. Его подключение необходимо, если в автомобиле будет реализована опция дистанционного пуска двигателя.
  10. Сиренево-оранжевый кабель соединяется с рычагом стояночного тормоза. Этот контакт также надо подключить при использовании опции автозапуска силового агрегата.

Распиновка шестиконтактного разъема

Особенности распиновки шестиконтактного разъема рассмотрены на примере модели Старлайн А91:

  1. Проводник красного цвета представляет собой положительный 12-вольтный контакт. Может иметь розовый оттенок для соединения с центральным замком авто.
  2. Желтый контакт (IGN1) используется для поддержания системы зажигания. Реализуется в авто с автозапуском ДВС.
  3. Синий контакт при подключении трогать не нужно, он не используется.
  4. Толстый желто-черный проводник идет на стартерный узел. Для его подключения необходимо разрезать кабель красного цвета выключателя зажигания.
  5. Тонкий проводник желто-черного цвета идет непосредственно на замок. Для соединения нужно разрезать красный кабель.
  6. Зеленый контакт трогать не надо, он не используется.

Особенности распиновки выключателя зажигания

Подключение:

  • контакт голубого цвета представляет собой положительный двенадцативольтный выход микрика контроллера устанавливающегося ключа;
  • черный проводник — когда двери не заперты, в системе образуется отрицательный сигнал;
  • контакт красного цвета — положительный двенадцативольтный выход для подключения к стартерному устройству;
  • выход черно-синего цвета — 12-вольтный контакт после активированного зажигания;
  • зеленый контакт обеспечивает подачу двенадцативольтного напряжения при установленном ключе в замок;
  • выход белого цвета — положительный импульс на 12 вольт для подключения к диодному элементу;
  • розовый проводник представляет собой плюсовой контакт, идущий от аккумуляторной батареи.

Подключение центрального замка

Особенности распиновки:

  • контакт синего цвета должен быть соединен с белым проводником ЦЗ;
  • зеленый кабель соединяется с коричневым выходом;
  • на дверь водителя необходимо поставить активатор.

Распиновка концевых переключателей на дверях

Подключение:

  • сине-белый проводник идет к двери водителя;
  • на дверной замок переднего пассажира идет контакт коричневого цвета;
  • к двери заднего пассажира слева идет черно-белый проводник;
  • к задней двери, установленной справа, идет контакт бело-красного цвета.

Фотогалерея

Некоторые схемы подключения можно посмотреть на фото.

Схема подключения к шинам КАН и ЛИН

Карта соединений со световой сигналкой и центральным замком

Схема подключения к световым устройствам автомобиля
